Формирователь световых импульсов

Загрузка...

Номер патента: 1803683

Опубликовано: 23.03.1993

Авторы: Мешков, Ашкинази, Малов, Пасичный, Стегний, Андрущак

МПК: F24J 2/40

Метки: формирователь, импульсов, световых

...35 импульсов Таким образом, заявляемое устройство проще по конструкции, значительно расширяет диапазон регулирования времени формирования единичного импульса или серии 40 единичных импульсов за счет эффективного использования секторного прерывателя светового потока и муфты выполненной однооборотной,Формула изобретен и я 45 Сектора фиксируются гайкой 22, Включает. со жестко соединенной с валом привода, и корпуса 7, установленного коаксиально звездочке. На внутренней поверхности корпуса расположены шпонки (по меньшей мере одна), а.на наружной - ленточный тормоз. Такая муфта обеспечивает работу поерывателя потока в режиме выдаИзобретение относится к гелиотехнике, в частности к формирователям световых импульсов, позволяющих применять...

Фотоупругий преобразователь давления

Загрузка...

Номер патента: 1796936

Опубликовано: 23.02.1993

Авторы: Андрущак, Осыка, Мыцык

МПК: G01L 11/00

Метки: фотоупругий, давления

...с фазовыми пластинками 6 и 7, а каждое из них электрически соединено с блоком регистрации и управления фазовыми пластинками 10, 10Приведем основные соотношения, объясняющие работу предлагаемого устройства. В результате фотоупругого взаимодействия при воздействии давления Р на чувствительный элемент 4 (фиг,1) величина фотоэлектрического сигнала Оф, снимаемого с фотоприемников 8 или 9 описывается известным соотношением:АП1 - длина световой волны;б - толщина пластинки.Примеры таких зависимостей для п = 6 и и = 3 показаны на фиг.2, а, графики 1 и И соответственно, . 45Использование в качестве чувствитель- ного элемента 4 образца, состоящего из двух соединенных между собой частей с разными пьезооптическими коэффициентами, позволяет...

Способ изготовления порошковой проволоки в металлической оболочке

Загрузка...

Номер патента: 1794099

Опубликовано: 07.02.1993

Авторы: Андрущак, Троцан, Позняк, Вертебный, Белов, Лоик

МПК: C22B 9/10, B22F 3/02

Метки: металлической, оболочке, проволоки, порошковой

...8 иПредварительное образование в -об профилированными роликами 9, 10, устаразной формы сечения и открытой складки новленнйми на входном участке .1, участкеоблегчает создание более равномерного дозирования 1,2 и участке обжатия з; дозидавления на порошок и его распределениерующие устройства 11, 12 и 13; прижимы 14 по сечению проволоки, т,к. при этом оболоч- и 15 в виде приводных дисков, введенных вжелоб и вращающихся против .часовой(на входном участке О) формуют из метал. лической ленты желоб в -образного сече 15 20 сечения желоба (на фиг.1 поз. и, л, м, н, о). 35Оболочку с порошком окончательно обжипорошков и. необходимой производительности (как правило не более 3 шт.). После 45 осуществления способа П р и м е р. Изготавливают...

Линия для производства порошковой проволоки в металлической оболочке

Загрузка...

Номер патента: 1790473

Опубликовано: 23.01.1993

Авторы: Троцан, Андрущак, Белов, Лоик, Позняк, Вертебный

МПК: B21C 37/04, B22F 3/00, B22F 7/04 ...

Метки: производства, линия, проволоки, оболочке, порошковой, металлической

...36 на выходном валу, соединенном сцепной муф той 37 с промежуточным валом 38. На промежуточном валу 38 для дозирующих устройств 25 и 26 предусмотрены сцепные муфты 39 и 40, имеющие каждая цепную передачу 41 для привода соответствующе го ленточного транспортера. Привод транспортера доэирующего устройства 27 аналогичен, Муфты 39 и 40 выполнены управляемыми и позволяют при необходимости отключать работу соответствующего 50 дозирующего устройства при наладочных и пусковых работах.Дозирующее устройство 25 и дополнительные дозирующие устройства 26 и 27 расположены в формующем стане на участке дозирования Ы (по схеме фиг, 1 поз. от "д" до "к"), на котором после транспортеров дозирующих устройств установлены разравниватели порошка 42, 43, 44....

Устройство для измерения давления

Загрузка...

Номер патента: 1716344

Опубликовано: 28.02.1992

Авторы: Андрущак, Мыцык, Осыка

МПК: G01L 11/00

Метки: давления

...хода на д. Этот ФактЛиспользован в работе устройства.Очевидно, что равенство (5) справедливо и для случая, когда начальное Ь 1-0,40 Пусть давление р изменяется от 0 до .значения рв. Значения р=О и рфрв соответствуют точкам А и В зависимости (3), которые ограничивают линейный участок первойполуволны этой зависимости. Пусть участок45 АВ соответствует изменению разности ходаЛв чувствительном элементе на 4. Величинадавления на участке АВ зависимости(3), соответствующему первому диапазону изме 50 ряемого давления, регистрируется попервой шкале измерительного прибора 7,на цифровом индикаторе диапазонов давления при измерении последнего нэ участкеАВ включена цифра "0",Вточке В сигнал Оф Оестановится равным одному из опорных сигналов,...

Индукционная печь для плавки металлов в защитной среде

Загрузка...

Номер патента: 1705684

Опубликовано: 15.01.1992

Авторы: Кулак, Андрущак, Кренделев, Вертебный, Дорогой

МПК: F27B 14/10

Метки: среде, защитной, индукционная, плавки, печь, металлов

...планки 19 и стьковой сварки в месте контакта водоподводов 13 и 14 (фиг. 2), Внутренние диаметры индукторов одинаковы по размерам, соответственно одинаковы наружные диаметры .игля и диска вспомогательного нагревателя. Все витки индукторов и водоподводы имеют наружную электроизоляцию Гнапример, выполненную напылением из термостойких окислов). Термодатчик 20 (фиг. 2). контактирующий с дополнительным нагревателем 8, через внешние выводы 21 из камеры 4 дает сигналы для измерительных приборов и для производства последующих операций (например, для включения центробс,кного распылителя расплава). Токопроводящие водоподводы годведены в камеру герез уплотнения на фланцс 22. Огора 23 для рабочей части печи выполнена водоохлаждаемой, Таким...

Гелиоустановка для термообработки сыпучих материалов

Загрузка...

Номер патента: 1686274

Опубликовано: 23.10.1991

Авторы: Пасичный, Вертебный, Филькин, Андрущак

МПК: F24J 2/02

Метки: сыпучих, термообработки, гелиоустановка

...порошком. Поэтому на участке окончательной термообработки устанавливается повышенная скорость перемещения материала соответствующим участком шнека 11.Во время перемещения материал пере 40мешивается витками 0 шнека 11 и лопастями 9. Процесс контролируется встроенными термопарами и регулируется при помощи автоматики (на чертеже не показана), обеспечивающей кроме того воздействие на систему ориентирования на Солнце.Наряду с изменением скоростей на разных участках шнека 11 в случаях изменения интенсивности солнечного излучения производится реверсирование вращения шнека 11 на последнем или на обоих участках и перемещение материала в обратном направлении до получения заданной температуры и, следовательно, заданной окисленности...

Анкер для крепления горных выработок

Загрузка...

Номер патента: 1661434

Опубликовано: 07.07.1991

Авторы: Хмара, Авраменко, Горланов, Андрущак

МПК: E21D 21/00

Метки: выработок, анкер, крепления, горных

...комбинат "Патент", г. Ужгород, ул,Гагарина, 10 Изобретение относится к анкерам для крепления горных выработок, пройденных в породах средней и малой крепости.Цель изобретения - обеспечение податливости анкера,На фиг.1 изображен анкер, общий вид; на фиг.2 - разрез А-А на фиг,1; на фиг.3 - узел на фиг.1.Анкер включает металлический стержень 1 с конусным Элементом 2,.разрезную гильзу 3 с перьями 4, опорную плиту 5 и натяжную гайку 6. Перья 4 снабжены упором 7 и выполнены с заостренными концами. Причем основание конусного элемента имеет кольцевой выступ 8, а упор 7 снабжен кольцевым разрезным пазом 9,Анкер используют следующим образом.Донная часть шпура расширяется одним из известных способов, например расширителем. После...

Устройство для измерения давления

Загрузка...

Номер патента: 1654700

Опубликовано: 07.06.1991

Авторы: Мыцык, Осыка, Андрущак

МПК: G01L 11/00

Метки: давления

...(фиг.2 а), а С и Р - аналогичный участок зависимости Оф(Р) (фиг.2 б). При этом точки А и С соответствуют начальному давлению Р=О по каналам точного и грубого отсчетов, а точки В и Р - максимальным значениям давления в пределах линейных участков зависимостей Оф(Р) и Оф(Р) соответственно. Максимальное давление, соответствующее точке Р по каналу грубого отсчета, ограничивает рабочий диапазон измеряемых устройством давлений, а максимальное давление в точке В по каналу точного отсчета ограничивает один диапазон давлений точного отсчета (один порядок точного отсчета), Обозначим диапазон давлений в пределах линейных участков Оф(Р) и Оф (Р) кэк ЬРеах и ЬРввхТогда количество порядков точного отсчета, укладывающихся в рабочий диапазон...

Анкерная крепь

Загрузка...

Номер патента: 1647148

Опубликовано: 07.05.1991

Авторы: Горланов, Хмара, Андрущак, Шендеров

МПК: E21D 21/00

Метки: анкерная, крепь

...при креплении горных выработок.Цель изобретения - повышение несущей способности и податливости анкера, атакже возможности повторного использования,На фиг.1 изображена анкерная податливая крепь, общий вид; на фиг,2 - разрез 10А-А на фиг.1.Анкерная крепь включает металлическую штангу 1 с замком 2, закрепленнымодним иэ известных способов в шпуре (илискважине), опорную плиту 3, натяжную гайку 154, узел податливости, состоящий из стакана5. усеченного конуса 6 с цилиндрическим основанием 7, снабженных радиальными выступами 8, втулки из упругодеформирующегоматериала 9, упорной гайки 10 и разъемного 20соединения 11.Анкерная крепь работает следующимобразом.Штангу 1 с замком 2 закрепляют в шпуре одним из известных способов, После...

Устройство для контроля обрыва рулонных материалов

Загрузка...

Номер патента: 1640091

Опубликовано: 07.04.1991

Авторы: Андрущак, Духанин

МПК: B65H 63/024

Метки: рулонных, обрыва

...полимерных пленок машины подключен к регуителю напряжения, а та 1640091пряжения, а резистор 6 с стабилитронами 4 - источник опорного напряжения.Устройство работает следующимобразом,Прн включении машины продольнойориентации начинает вращаться тахогенератор 2 ведущего электроприводаи па его выходе возникает напряжение,пропорциональное скорости вращения.Так,как валковая секция машины в исходном состоянии находится в верхнемположении, то с учетом сигнала с датчика 9 положения валковой секции нанервом выходе логического блока И 8Формируется сигнал запрета, которыйпоступает а второй вход (стробирующий) компаратора 7. После заправкипленочного материала .и достижения машиной рабочей скорости оператор вручнуюопускает валковую секцию машиныи с...

Разборное буровое долото

Загрузка...

Номер патента: 1606676

Опубликовано: 15.11.1990

Авторы: Андрущак, Карюк, Волкогон, Заметайло, Воронин, Рабинович

МПК: E21B 10/20

Метки: долото, разборное, буровое

...виде самотормозящего конуса вставлены хвостовики 2 секций 3, сжатых между собой по плоскостям разъема 4, пересекающимся в оси симметрии корпуса, На цапфах 5 секций 3 установлены шарошки 6. На внутренней поверхности секций имеется кольцевая выточка 7, в которой установлено замковое кольцо 8. На торцовой поверхности корпуса 1 выполнен зуб 9, который входит в паз 10, выполненный на одной из секций, и служит, наряду с посадкой по самотормозящему конусу для передачи крутящего момента от корпуса к секциям.Сборка долота производится следующим образом.При сборке долота секции 3 с установленными на них шарошками 6 надеваются проточками на замковое кольцо 7 и одновременно сопрягаются по плоскостям разъема. Сочлененные секции вставляют в корпус...

Устройство для предпосевной обработки семян

Загрузка...

Номер патента: 1604189

Опубликовано: 07.11.1990

Авторы: Сапиро, Пасичный, Коцур, Костенко, Забашта, Андрущак, Захаров

МПК: A01C 1/00

Метки: семян, предпосевной

...пОлотно, Трубопроводы 3, размещенные под лампами 12 облучателя по периферии транспортера, имеют внешнее ооебрение и соединены с одной стороны через насос, снабженный заборным фильтром 19, с другой - через сливной патрубок 20 с емкостью 5, Образуя замкнутый контур рекуператив" ного теплообменника. теплоносителем которого являются жидкие препараты 6. Для предохранения обслуживающего персонала от воздействия светотермического оалучения и уменьшения рассеивания его экергии в пространстве роликовый транспортер огражден с боковых сторон шторами 21, выполненными из материала с высокой 5 10 15 20 25 30 г 5 40 50 отражающей способностью, например стеклоткани с напыленным отражающим слоем. Для отвода обработанной жидкостИ служит поддон...

Установка для получения порошка распылением расплава

Загрузка...

Номер патента: 1565582

Опубликовано: 23.05.1990

Авторы: Лукьянчук, Позняк, Вертебный, Андрущак

МПК: B22F 9/08

Метки: распылением, порошка, расплава

...радиально направленная планка дискового питателя, поэтому порошок, просыпающийся при вращении стола черезрадиальный паз 16 на диск 31, имеетвозможность при вращении диска сбрасываться планкой 33 в патрубок 34 идалее в сборник 7 порошка,Для удобства разъема с цельюпоследующего извлечения сборника 7порошка служит пневмоцилиндр 35, который прижимает сборник 7 порошкак патрубку 34 перед уплотнением болтовыми соединениями, В другом варианте сборник порошка может бытьоборудован транспортным средствомнепрерывного действия в закрытомисполнении (например, шнеком). Вращающийся вал 32 проходит через стаканс магнитожидкостным уплотнением 36,подшипниковую опору 37, водяной кол-.,лектор 38 для подвода и отвода водыв полости стола 15 и диска 31 и...

Дифференциальный измеритель давления

Загрузка...

Номер патента: 1545121

Опубликовано: 23.02.1990

Авторы: Землинский, Осыка, Андрущак, Мыцык

МПК: G01L 11/00, G01L 11/02

Метки: измеритель, давления, дифференциальный

...В результате Фотоупругого эффекта величина относительного Фото" электрического сигнала 1, с Фотоприемника 7 описывается зависимостьюц Я) .= сов(3/2+я/8), (1) где 3 - разность Фаз, вносимая чувствительным элементом в направлении просвечивания. Для большинства твердых тел3/2= КР, где 1( - коэффициент преобразованиячувствительного элемента. Тогда Формула (1) имеет вид11= сов (К Р+ЯУ 8) . (2);Во втором поляризационно-оптическом канале луч света от источника 1 оптического излучения проходит через поляризатор 2, Фазовую пластинку 3 в одну восьмую алины световой волны,чувствительный элемент 1, анализаторб, плоскость поляризации которогоперпендикулярна к плоскости поляризации поляризатора 2, и попадает наФотоприемник 8, В этом случае...

Установка для получения металлических порошков

Загрузка...

Номер патента: 1496930

Опубликовано: 30.07.1989

Авторы: Залесский, Кулак, Андрущак, Дорогой, Шорина, Копершевич

МПК: B22F 9/10

Метки: порошков, металлических

...под ней транспортером-перемешивателем, выполненным. в 25 виде вращающейся цилиндрической спирали. Кроме того, конструктивное решение камеры позволяет увеличить площадь теплосъема и уменьшить объем камеры, что соответственно улучшает 30 условия охлаждения порошка и сокра щает расход инертного газа. Предложенная установка проста в изготовлении и надежна в работе.Формула изобретенияУстановка для получения металлических порошков распылением расплава, включающая металлоприемник, герметичную камеру, выполненную в видеохлаждаемых усеченных конусов, совмещенных между собой своими большимиоснованиями, расположенное по осикамеры распынивающее устройство,транспортер-перемешиватель и сборни"ки порошка, о т л и ч а ю щ а я с ятем, что, с целью...

Устройство для контроля и сортировки магнитов

Загрузка...

Номер патента: 1443979

Опубликовано: 15.12.1988

Авторы: Тульчинский, Гончаренко, Зданович, Мешков, Андрущак, Дубров, Чекрыгин, Ашкинази, Гольдберг

МПК: B07C 5/08

Метки: магнитов, сортировки

...номинала.На следующей позиции блок памяти дат ет команду на отбраковку с помощьв электромагнита 24 детали, имеющей ми нусовое отклонение от номинала.Годные детали попадают в открытый с торца паз 26 поворотного диска 25, где происходит их накопление. Сигнал о том, что в пазу накопилось требуе мое количество деталей, дает фотореле 27, Срабатывает электромагнит 38, который поворачивает блокировочную собачку 37 и освобождает подпружиненный рычаг 33, обеспечивая ему взаимодействие через рочик 34 с кулачком35. Рычаг 33 через тягу 32, собачку31, храповое колесо 30 и шестерни 29поворачивает диск 25, Находящиесяв пазу 26 детали переносятся на верхнюв плоскость магнитопровода 45, совпадающую с плоскостью стола, и размещаются симметрично щели...

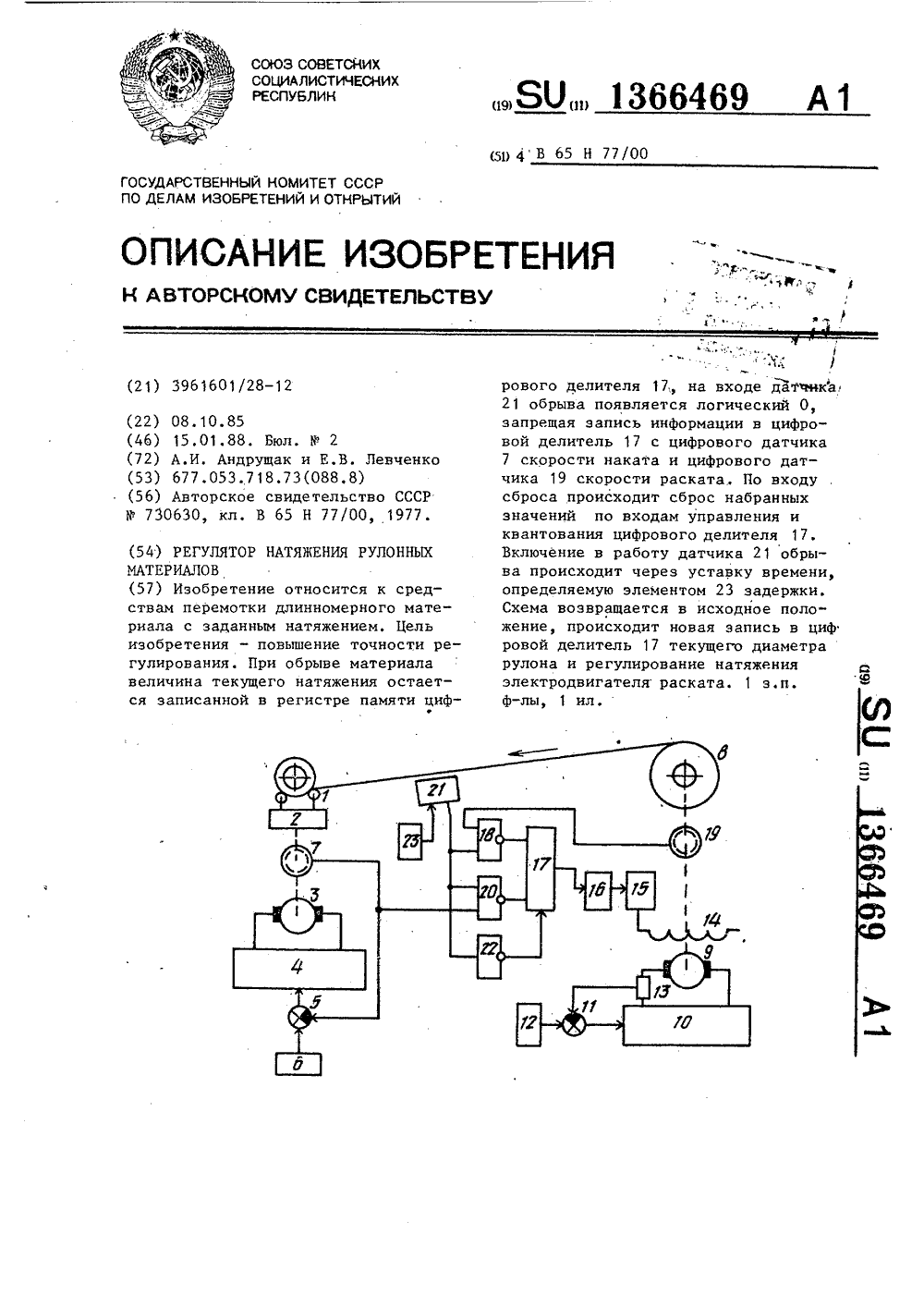

Регулятор натяжения рулонных материалов

Загрузка...

Номер патента: 1366469

Опубликовано: 15.01.1988

Авторы: Левченко, Андрущак

МПК: B65H 77/00

Метки: регулятор, рулонных, натяжения

...22, Управляющий вход датчика 21 соединен с элементом 23 задержки.Задатчик б, узел 5 сравнения, преобразователь 4 и датчик 7 представляют собой регулятор скорости электродвигателя 3 наката, а задатчик 12, узел 11 сравнения датчик 13 тока и преобразователь 10 являются элементами регулятора тока.Регулятор работает следующим образом.При перемотке и наличии материала над датчиком 21 обрыва на входах элементов И-НЕ 18 и 20 присутствует логическая "1" с датчика 2 1, по входу сброса делителя 17 присутствует логический "О" через инвертор 22, тем самым разрешая запись по входам цифрового делителя 17, При этом происходит регулирование магнитного потока электродвигателя 9 раската.При обрыве материала величина текущего натяжения остается...

Оптико-электронное устройство для измерения амплитуд акустических колебаний поверхности

Загрузка...

Номер патента: 1231411

Опубликовано: 15.05.1986

Авторы: Вилков, Караульник, Тычинский, Андрущак, Букштам, Васильев, Поддубняк

МПК: G01H 1/08

Метки: оптико-электронное, акустических, колебаний, поверхности, амплитуд

...устройство для измерения амплитуд акустических колебаний поверхности работает следуюшим образом.Лазерный интерферометр преобразует нормальные параллельные лазерному лучу колебательные смещения поверхности исследуемого объекта подвижного зеркала интерферометра в интерФеренциальный сигнал на фотоприемнике 2.Исследуемый объект, например кварцевый резонатор, расположен в фокусе объектива интерферометра. Второй генератор Ь возбуждает в исследуемом объекте высокочастотные колебания поверхности (акустическое поле) А(х,у,с) = А(х,у)зп 2 нй,где х,у - прямоугольные координаты в плоскости исследуемого объекта; В(с) = В зп( у, + 2 ь Г),где В о (2-цх О,б - 1;2 мкм;- величина, характеризующаясреднее положение поверхности...

Лазерно-интерферометрическая система измерения сверхмалых колебаний

Загрузка...

Номер патента: 1221504

Опубликовано: 30.03.1986

Авторы: Тычинский, Грузиненко, Букштам, Андрущак

МПК: G01H 9/00

Метки: лазерно-интерферометрическая, колебаний, сверхмалых

...коэффициент передачи второго аттенюатора 17 обратна пропорционален сигналу Б или коэффициенту отаражения света. Первый и второй аттенюаторы 12 и 17 выполнены технически тождественными (т. е. имеют совпадающие параметры и характеристики), вследствие чего закон изменения коэффициента передачи К первого аттенюатора 12 в такте сигнала Б изменяется синхронно с 1 о ным усилителем 27 устраняют низкочастотные осцилляции сигнала, связанные с множителем сов 2%Р так как работа коммутаторов 25 и 26 полярности с операционным усилителем 27 эквивалентна синхронному выпрямлению (детектированию сигнала с тактовой частотой Р), причем моменты переклю О чения первого и второго коммутаторов25 и 26 полярности совпадают с моментом изменения знака...

Гомодинный лазерный интерферометрический измеритель параметров вибраций объектов

Загрузка...

Номер патента: 1188541

Опубликовано: 30.10.1985

Авторы: Климов, Рулева, Андрущак, Силин, Степанов, Тычинский

МПК: G01H 9/00

Метки: гомодинный, измеритель, вибраций, объектов, лазерный, интерферометрический, параметров

...ИЛИ, выход которогосоединен с суммирующим входом реверсивного счетчика, а инверсный выходкаждого квадратурно-логического блока соединен с соответствующим входомвторого элемента ИГЕ, выход которогосоединен с вычитающим входом реверсивного счетчика. 2сумматоров 14 - 28, два усилителя 29 и 30, с третьего по шестнадцатый компаратары 31 - 44, с второго па восьмой квадратурна-логические блоки 45 - 51, первый и второй элементы ИЛИ,52 и 53, выход первого фотоприемника 5 подключен к первому входу коммутатора 12 фазы, входу инвертора 13 и первым входам второго, четвертого и восьмого аналоговых сумматоров 15, 17 и 21, вьмад инвертора 13 подключен к второму входу коммутатора 12 фазы и к вторым входам третьего, седьмого и пятнадцатого...

Устройство для обработки полимерной пленки коронным разрядом

Загрузка...

Номер патента: 1165593

Опубликовано: 07.07.1985

Авторы: Андрущак, Левченко, Духанин

МПК: B29D 7/01, B29C 71/04

Метки: пленки, коронным, разрядом, полимерной

...10 со светодиодом 11 и фототиристором 12, источник 13 постоянного напряжения с задатчиком 14 напряжения, усилитель 15, второй переменный резистор 16,включенный в цепь обратной связи усилителя 15, источник 17 высокочастотного высокого напряжения, активный электрод 18 длясоздания коронного разряда, датчик 19 наличия обрабатываемой пленки, расположенныйперед валковым электродом 2,При этом источник 13 постоянного на 30пряжения соединен последовательно с задатчиком 14 напряжения и далее через последовательно соединенные фототиристоры 12и 9 оптронов 10 и 7 и фоторезистор 6 оптрона 6 - с входом усилителя 15, выходомсоединенного с источником 17 высокочастотного высокого напряжения. Последовательно соединенные светодиоды 8 и 5 оптронов...

Датчик глубины слоя жидкости на поверхности покрытия

Загрузка...

Номер патента: 1125473

Опубликовано: 23.11.1984

Авторы: Кривенко, Андрущак

МПК: G01F 23/14

Метки: глубины, покрытия, жидкости, поверхности, слоя, датчик

...датчика глубины слояводы на покрытии, и предназначенодля использований на взлетно-посадочных полосах (ВПП) аэродромов.Известны пневматические способыизмерения уровня воды, отличающиесяот гидростатических тем, что в приемные отверстия и импульсные трубки 10приборов этого типа вода не затекает 11,Наиболее близким к предлагаемомуявляется пневматический указательуровня жидкости, содержащий измерительную трубку, вторичный прибор,редуктор, источник сжатого воздухаи две круглые пластины, параллельноустановленные на конце импульснойтрубки 2 1,20Однако известные гидростатическиепневматические уровнемеры для измерения глубины слоя жидкости на покрытии и, в частности, на ВПП, немогут быть использованы, так как 25для выпуска воздуха из...

Устройство для дозирования порошка

Загрузка...

Номер патента: 1062133

Опубликовано: 23.12.1983

Авторы: Козлов, Кадыров, Вертебный, Андрущак, Карюк, Зубарев

МПК: B65B 1/30

Метки: дозирования, порошка

...кромка опирается на основание, причем в направляющей кассеты выполнено окно для прохода патрубка, а отверстие для прохода порошка в основании сообщается с каналом для подачи транспортирующего газа.При этом на основании выполнен паэ, в котором заподлицо с верхней его плоскостью установлена плита, смонтированная вдоль отверстия для прохода порошка с .возможностью возвратно-поступательного перемещения для регулирования величины отверстия.Кроме того, основание снабжено вибратором, а бункер закреплен на основании.При этом канал для подачи транспортирующего газа соединен с бункером и внутренней поверхностью направляющей кассеты.На фиг. 1 показано предлагаемое устройство, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1.Устройство для...

Трансформаторный датчик угловых перемещений

Загрузка...

Номер патента: 974110

Опубликовано: 15.11.1982

Авторы: Каминский, Хворов, Акчурин, Андрущак, Абрамцев

МПК: G01D 5/20, G01B 7/30

Метки: перемещений, трансформаторный, датчик, угловых

...взаимно противоположно, Полюсныенаконечники в каждой паре, например 60 10-1 1, также обращены .один к другомувзаимно противоположными участкамиспиралей Архимеда, причем один иэних размещен внутри другого, и охватывают боковые нолюсные наконечники 2 и 3 неподвикного магнитопровода с противоположных сторон. В варианте выполнения датчика он снабженвторым неподвижным магнитопроводом 17,выполненным идентично первому, иобмотками 18-20, размещенными на неманалоГично обмотками 5-7. Ферромагнит.ная часть кольцевого якоря 8 симметрично расположена в зазорах магнитопроводов 1 и 17, установленных в одной плоскости и примыкающих один кдругому своими сплошными торцами.Трансформаторный датчик угловыхперемещений работает следующим образом,На...

Передвижной трап для животных

Загрузка...

Номер патента: 912123

Опубликовано: 15.03.1982

Авторы: Коляко, Клеткин, Андрущак, Кисликов

МПК: A01K 29/00

Метки: передвижной, животных, трап

...выполнение передвижного трапа позволяет повысить производительность труда в 3 раза и умвньшить затраты труда при погруэкетвыгрузке животных в 2-2,5 раза,формула изобретения Передвижной трап для животных, включающий контейнер, установленный на опорнай раме с закрепленными на ней ходовыми колесами и балкой для сцепления с транспортный средством, и подъемный механизм, о т л и ч аю щ и й с я тем, что, с целью облегчения погрузки-выгрузки животных с .различных транспортных средств при их перевозке внутри животноводческой фермы, опорная рама имеет Н-образную форму, причем одни концы ее шарнирно подсоединены к торцу контейнера и подъемному механизму; а на других установлены колеса, при этом балка для сцепления с транспортным средством...

Способ очистки раствора хлористых солей

Загрузка...

Номер патента: 649652

Опубликовано: 28.02.1979

Авторы: Андрущак, Ставров, Рудаков, Ковалишин, Нагаец, Овчаренко, Пришляк

МПК: C01F 11/32

Метки: раствора, хлористых, солей

...Ге(ОН) з 0,14; А 1(ОН) з 0 29; СаСОз 1,6; С 2504 1,5; ЯО 0,05; Мд(ОН), 0,25; НеО 65,78, с показателем среды рН 6,0, )К: Т= =22,7: 1 подают ценгробсжным насосом в количестве 1000 кг В сгуститсль.Одповре;,анно в сгустПель в коли сстве 0,016 т/т дозируют 0,25%-н.й водный раствор полиакриламида, модифицированного649652 формалином. Скорость осаждения гидро- окисей железа, магния и алюминия 6,5 см/ч. При этом, получают 877,04 кг осветленного из сгустителя слива с содержанием, %: СаС 1 г 28,5; КС 1 0,97; МдС 1 г 0,66; 1 чаС 1 0,61; НгО 69,2, и передают его на производство хлормагниевых растворов, Сгущенную суспензню в пересчете на сухое вещество в количестве 139,8 кг с содержанием, %: СаС 1, 19,8; КС 1 0,68; 1 чаС 1 0,42; МдСг 0,46; Ге(ОН)з...

Способ изготовления изделия

Загрузка...

Номер патента: 450016

Опубликовано: 15.11.1974

Авторы: Арбузов, Сильченко, Андрущак

МПК: E04C 5/00

Метки: изделия

...направле" нии - вдоль изделия.ПРЕДМЕТ ИЗОБРЕТЕНИЯ Изобретение относи тельства, а именно, к армобетонных изделий ласти строи кроармирован, и может быть прирного железобетонастых стекло-шлако 0 Способ изготовления надезернистой бетонной и тому ипутем приготовления смеси,микроарматурой, с последуюшуплотнением, о т л и ч а ючто, с целью ровышения нессти железобетонного изделияизгиб за счет направленногоарматуры, изготовляемое издсе виброуплотнения бетонной1 от в направленное магнитное 25 публиковано 15, 11;74 Бюлл менено на заводах обов сборных мелкозернибетонных конструкциях.Известен способ изготовления изделия из мелкозернистой бетонной и тому подобной смеси путем приготовления смеси, армированной микроарматурой, с последую-щим ее...

Устройство для изготовления строительных изделийиз глинистых гранул

Загрузка...

Номер патента: 336154

Опубликовано: 01.01.1972

Авторы: Андрущак, Первое, Арбузов

МПК: B28B 3/06

Метки: глинистых, строительных, гранул, изделийиз

...на фиг. 2 - трамбователь с формой.Из вращающейся печи 1 обожженные глинистые гранулы в пиропластическом состоянии непрерывно поступают в формы 2 и 3 сначала в одну, а затем в другую,Направление глинистых гранул из накопителя 4 осуществляется с помощью термостойкого регулятора б, Формы выполнены с трамбователем сг и горизонтальным толкателем 7. .Устройство включает холодильную камеру 8,которая при верхнем положении подъемного шибера 9 сообщается с формой,После уплотнения гранул до требуемойплотности в форме трамбователь 6 поднимает ся, одновременно поднимается подъемный шибер 9, и сформованное изделие выталкивается из формы в холодильную камеру 8 с помощью толкателя 7, С возвратом толкателя в исходное положение закрывается...

Смеситель непрерывного действия

Загрузка...

Номер патента: 319481

Опубликовано: 01.01.1971

Авторы: Сильченко, Андрущак

МПК: B01F 7/04, B28C 5/14

Метки: смеситель, действия, непрерывного

...10 15 П р ед м е т из о брет Смеситель непре жащий корпус с з смонтированный в н щий орган, на валу патки, отгичаюигиггс чения раствора нео лено 20.111,1970 ( 141 Опубликовано 02.Х.1971,Изобретение может найти применение в промышленности строительных материалов и в строительстве, в частности при аэродромном и дорожном строительстве.Известны смесители непрерывного дейстьия, содержащие корпус с загрузочным патрубком и смонтированный в нем рабочий перемешивающий орган, на валу которого установлены лопатки.Цель изобретения - получение раствора необходимой консистенции и ликвидации налипания его на лопатки.Достигается это тем, что в торцовой части корпуса, противоположной загрузочному патрубку, выполнена камера расширения с...
