Агишев

Устройство формирования весовых коэффициентов автокомпенсаторов помех

Загрузка...

Номер патента: 1840025

Опубликовано: 27.07.2006

Автор: Агишев

МПК: G01S 7/36

Метки: коэффициентов, помех, формирования, автокомпенсаторов, весовых

Устройство формирования весовых коэффициентов автокомпенсаторов помех, содержащее генератор опорного сигнала, последовательно включенные фазовращатель, первый перемножитель, первый интегратор, первый делитель, первый блок вычитания, усилитель и второй перемножитель, последовательно включенные квадратор, второй интегратор и второй делитель, причем входы фазовращателя, квадратора и второй вход второго перемножителя объединены и образуют первый вход устройства, второй вход первого перемножителя является вторым входом устройства, выход второго перемножителя является выходом устройства, выход второго интегратора подключен к второму входу первого делителя, выход генератора опорного сигнала - к второму входу второго делителя, выход второго...

Ортогонализатор квадратурных составляющих сигнала

Загрузка...

Номер патента: 1840023

Опубликовано: 27.07.2006

Авторы: Агишев, Лейких

МПК: G01S 13/52

Метки: сигнала, квадратурных, составляющих, ортогонализатор

Ортогонализатор квадратурных составляющих сигнала, содержащий последовательно включенные первый умножитель, первый интегратор, второй умножитель, третий умножитель и первый сумматор, последовательно включенные четвертый умножитель, второй интегратор и инвертор, причем первый вход первого умножителя и второй вход первого сумматора объединены и образуют первый вход ортогонализатора, второй вход первого умножителя, второй вход третьего умножителя, первый и второй входы четвертого умножителя объединены и образуют второй вход ортогонализатора, который одновременно является его вторым выходом, выход первого сумматора является первым выходом ортогонализатора, а выход инвертора подключей к второму входу второго умножителя, отличающийся тем,...

Автокомпенсатор помех

Загрузка...

Номер патента: 1840021

Опубликовано: 20.07.2006

Автор: Агишев

МПК: G01S 7/36

Метки: автокомпенсатор, помех

Автокомпенсатор помех, содержащий основной канал приема и соединенные по входу через фазовращатель синфазный и квадратурный каналы приема, каждый из которых содержит подключенные ко входу соответствующего канала умножитель и регулируемый усилитель, к другому входу которого подключен интегратор, при этом выходы регулируемых усилителей обоих каналов и основной канал подключены соответственно ко входам сумматора, выход которого соединен с другими входами умножителя соответствующего канала и является выходом автокомпенсатора помех, отличающийся тем, что, с целью повышения точности компенсации протяженных помех, в синфазном и квадратурном каналах приема введены включенный между выходом умножителя и входом интегратора, управляемый...

Винтовой забойный двигатель

Номер патента: 1059109

Опубликовано: 10.12.1999

Авторы: Вахитов, Агишев

МПК: E21B 4/00

Метки: двигатель, забойный, винтовой

Винтовой забойный двигатель, содержащий корпус, размещенные в нем статор и полый ротор, образующие рабочие камеры, подпружиненный клапан, размещенный в полости ротора, сообщающейся до клапана с полостью высокого давления, отличающийся тем, что, с целью повышения надежности работы двигателя за счет облегчения его запуска, полость ротора после клапана сообщается с рабочими камерами посредством радиальных каналов.

Устройство контроля качества точечной сварки

Загрузка...

Номер патента: 1826340

Опубликовано: 10.07.1998

Авторы: Михайлов, Афанасьев, Керемжанов, Агишев, Карачев

МПК: B23K 11/24

Метки: качества, точечной, сварки

...положением пироэлектрического преобразователя в корпусе 1 и его чувствительностью и проводится предварительно экспериментальным путем для заданных материалов и размеров свариваемых деталей) и преобразуется в датчике 3 в электрические импульсы дифференциального представления изменения потока инфракрасного излучения во времени, которые в блоке 4 формируются по амплитуде и передаются на ключ 5. Электронный ключ 5, включаемый от исполнительного блока 7 сигналом, соответствующим длительности прохождения сварочного тока, пропускает на вход блока 6 только информативную часть импульсов, устраняя ненужную характеристику относительного перемещения свариваемого материала 16 и электродов 9 и 10. В блоке 6 происходит дальнейшее преобразование...

Скейтборд

Загрузка...

Номер патента: 1834672

Опубликовано: 15.08.1993

Автор: Агишев

МПК: A63C 17/00, A63C 17/01

Метки: скейтборд

...этого вращения не происходит. При наклоне заднего бруса 14 в горизонтальное положение. хрэповик 25, закрепленный на стойке 22, воздействует на храповое колесо 24, отчего колеса 16, бз вращения в оси 15, за счет силы трения с поверхностью асфальтового покрытия начинают перекатываться по ней в направлении 10 необходимого, а задний брус 14 движется вперед, перемещая полуось 3, э вместе с тем и все устройство. От дальнейшего воздействия веса спортсмена на опору 4. платформа 9 принимает горизонтальноеположение и становится жесткой. так как .15 призматические бруски 11,12,13,14, жестко закрепленные нэ упругой пластине 10, начинают упираться друг в друга обращенными сторонами.и предотвращают дальгнейший 20 25 прогиб платформы.Таким образом,...

Устройство для рыхления слоя лубяных культур

Загрузка...

Номер патента: 1805141

Опубликовано: 30.03.1993

Авторы: Щекотов, Агишев

МПК: D01B 1/16

Метки: лубяных, слоя, культур, рыхления

...оси с уменьшением угла наклона по ходу перемещения обрабатываемого материала. 2 ил. ходу движения материала относиризонтали (Х - Х 1),Обработка отходов трепания в предлагаемом устройстве производится следующим образом.Материал поступает на неподвижнуюрешетку 3 и подвергается вначале действию (первой пары игольчатых валиков 1, 2, имеющих максимальные углы отклонения игл Бпротив хода движения материала ф и расхожДение межДУ их конЦами п 1, ПРи этом ьверхние иглы валика 1, действуя на материал, достигают в зоне трясения крайнего положения по ходу движения материала,концы же.игл нижних валиков 2 в этот мо- Ымент "утапливаются" до уровня решетки 3, дпропуская слой материала вперед в зонудействия игл второй пары валиков; имею- ашик...

Зажимное устройство

Загрузка...

Номер патента: 1781590

Опубликовано: 15.12.1992

Авторы: Агишев, Шекотов, Ерматов

МПК: G01N 3/04, G01N 33/36

Метки: зажимное

...каждой скобе 1,2 имеется по два отверстия: одйо для размещения оси 8, а другое прижимной кольцевой пружины 6, Опорная стойка 3 выполнена как единое целое основания и полушпильки, Основание стойки 3 имеет по четыре двойных отлива с пазами между ними, Отливы размещены попарно во взаимно перпендикулярных плоскостях. В отлйвах стойки 3 имеются отверстия для размещения в них осей 8, Коническая втулка 4 снабжена продольными пазами для размещения в них задних концов скоб 1,2. Она свободно надевается на полушпильку стойки 3 и может перемещаться вправо или вле. во с помощью фигурной гайки 5 с наружной насечкой и компенсирующей пружины 7.Сборка зажимного устройства производится в следующей последовательности.В пазы отливов опорной стойки 3...

Способ контроля процесса контактной точечной сварки

Загрузка...

Номер патента: 1748976

Опубликовано: 23.07.1992

Авторы: Керемжанов, Михайлов, Агишев, Березовский, Афанасьев, Языков

МПК: B23K 11/10

Метки: процесса, сварки, контактной, точечной

...на самописец. При этом выбираются оптимальные размеры площади термического влияния (зоны контроля) и чувствительность канала усиления сигнала датчика 2 путем контроля известными методами (ультразвуковой, ренгеноскопический, механическое разрушение) литого ядра. При обработке осциллограмм определяются пороговые уровни сигналов, гарантирующих заданное качество сварки, которые впоследствии используются для сравнения с сигналами датчика 2 в процессе сварки соответствующих точек.После этого осуществляется контроль контактной точечной сварки, для чего линзу 1 ориентируют и дифрагмируют посредством корпуса 4 в соответствующее положение для обзора площади термического влияния, Усилием от блока 7 сжимаются элекгроды 9 и 10 и посредством...

Сплав с заданным температурным коэффициентом линейного расширения

Загрузка...

Номер патента: 1737013

Опубликовано: 30.05.1992

Авторы: Аксенов, Фрейман, Иванов-Филиппов, Короткова, Агишев, Трусов, Левинзон, Никитин, Быковский, Сергеев, Рослякова, Федорович

МПК: C22C 38/16

Метки: коэффициентом, сплав, заданным, расширения, температурным, линейного

...при разливке слитки подвергали ковке при температуре начала ковки 1200 - 1150 С, конца ковки 900 - 850"С.Поковки прокатывали в горячем состояниипо соответствующим режимам на полосутолщиной 3,0-3,5 мм, а затем после травления или абразивной зачистки прокатывали в холодном состоянии на ленту толщиной 0,1 - 0,2 мм. В дальнейшем из полученной ленты изготавливали детали электровакуум 10 15 20 25 30 35 40 45 50 55 ных приборов или корпуса интегральных схем,Влияние различных добавок на пластичность метаЛла в горячем состоянии изучали, на металле различных вариантов выплавки и оценивали по ударной вязкости образцов сплава при 1100 и 1200 С, Прочность готовой ленты на изгиб оценивали по числу гибов до разрушения при испытаниях методом...

Сплав с заданным температурным коэффициентом линейного расширения

Загрузка...

Номер патента: 1737012

Опубликовано: 30.05.1992

Авторы: Короткова, Сергеев, Фрейман, Никитин, Аксенов, Федорович, Комов, Хамитов, Агишев, Тираспольский, Иванов-Филиппов, Левинзон, Стародубцева, Трусов, Быковский

МПК: C22C 38/06

Метки: сплав, расширения, линейного, температурным, коэффициентом, заданным

...т. Исследованные свойства сплава независели от соотношения отдельных РЗМ,содержащихся в готовом металле, а определялись их суммарным содержанием.Полученные при разливке слитки подвергаликовке при темперауре начала ковки 1200-1100 ОС,конца ковки 900 - 850 С. Поковки прокатывалив горячем состоянии по соответствующим режимам на полосу толщиной 3,0-3,5 мм, а затем после травления или абразивной зачистки прокатывали в холодном состояниина ленту толщиной 0,1 - 0,15 мм (в зависимости от требований к конечной продукции),В дальнейшем из полученной ленты изготавливали маски кинескопов цветногоизображения путем травления в ней отверстий заданных размеров и формы,Влияние различных добавок на пластичность металла в горячем состоянии изучалина...

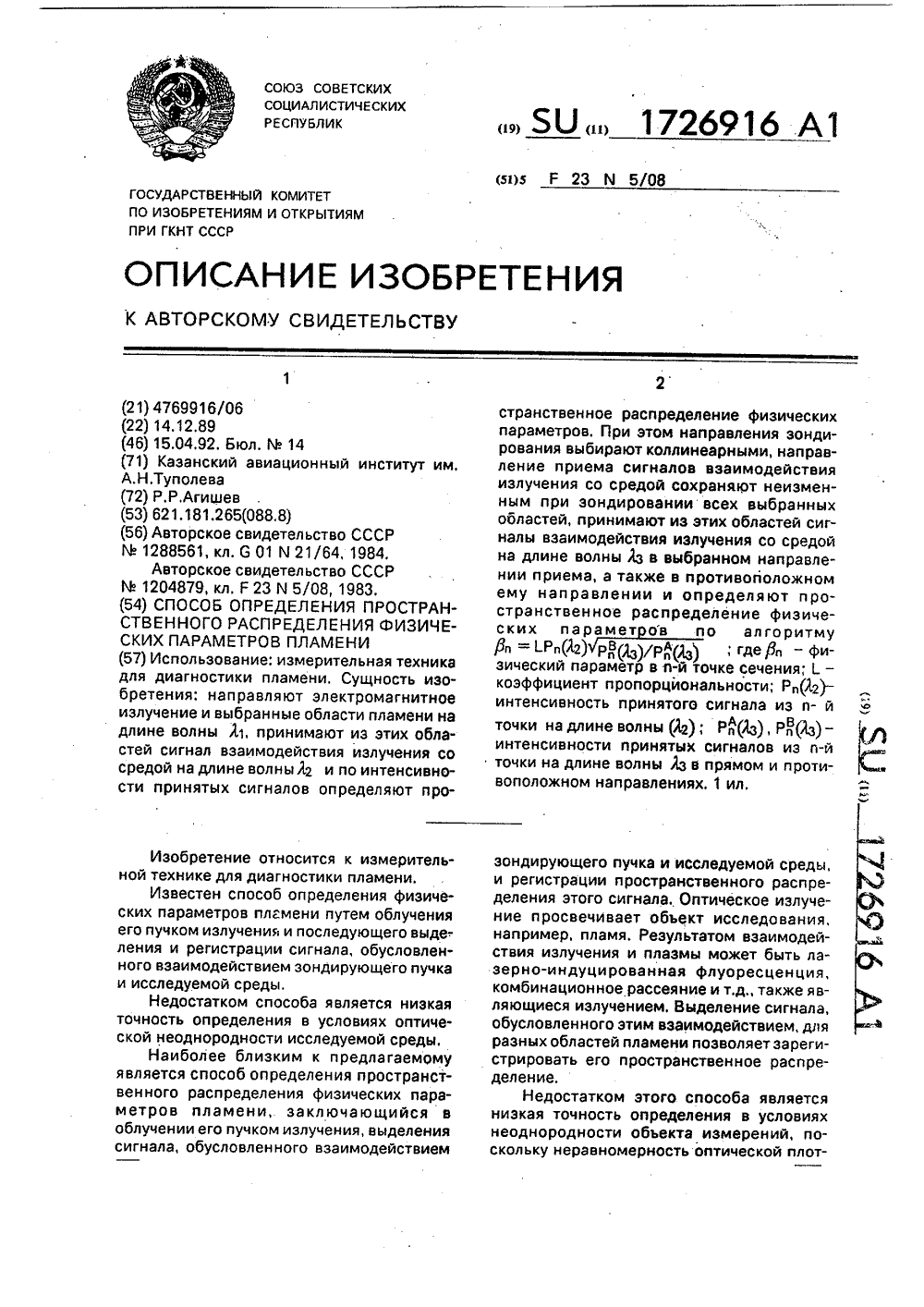

Способ определения пространственного распределения физических параметров пламени

Загрузка...

Номер патента: 1726916

Опубликовано: 15.04.1992

Автор: Агишев

МПК: F23N 5/08

Метки: пламени, физических, распределения, пространственного, параметров

...излучения, прошедшего объектив 8. Фотоприемник 16 и селективный элемент 15 расположены на оптической оси объектива 14. Блок 1 управления соединен с входами излучателя 2 с источником накачки, шагового двигателя 5, фотоприемников 11, 13 и 16 и вычислителя 17, Выходы фотоприемников 11, 13 и 16 связаны с другими входами вычислителя 17.Способ осуществляют с помощью устройства следующим образом,Блок 1 управления запускает лазер 2 с источником накачки, импульс излучения с длиной волны А 1 которого, пройдя сканирующую систему 3, направляется на подлежащую исследованию область 7 пламени. При этом вращающееся зеркало 4, предварительно установленное шаговым двигателем 5 по сигналу с блока 1 управления в необходимое угловое положение, направляет...

Способ приема оптических сигналов

Загрузка...

Номер патента: 1632141

Опубликовано: 07.04.1992

Авторы: Агишев, Михайлов

МПК: G01J 1/44

Метки: приема, оптических, сигналов

...преобразования фотоприемника на ФЭУ применен съем выходных сигналов как с его анода, так и с динодов (эквивалент системы фотодетектор плюс многокаскадный усилитель). Выходные сигналы ФЭУ подаются на аналоговый коммутатор.и логическую схему выбора канала (блок автоматического выбора диапазона измерений), которая фактически представляет собой дешифратор и набор компараторов, входы которых соединены с вьмодами фотоприемника (ФЭУ), а выходы - с,дешифраторомНа фиг. 1 подобный блок подразумевается в составе фотоприемника 1. Дешифратор преобразует1632 141 ненасьпхенным усилением. (В исходном состоянии рабочим установлен канал с максимальной чувствительностью (с максимальным усилением. Последний код подается на управляющий вход аналогового...

Способ определения оптических характеристик атмосферы и устройство для его осуществления

Загрузка...

Номер патента: 1714549

Опубликовано: 23.02.1992

Автор: Агишев

МПК: G01W 1/00

Метки: атмосферы, характеристик, оптических

...фона. Фото- приемник 8 соединен также со входом блока дифференцирования 14 и одним входом блока 13, другой вход которого соединен с выходом блока памяти 12. Выходы блоков дифференцирования 14 и вычитания 13 сое- . динены со входами блока деления 15 выход которого подсоединен к входу блока аналоговой обработки 16, выход которого соединен с регистратором 17, другой вход которого соединен с выходом электронного счетчика 18, который соединен с выходами генератора тактовых импульсов 2, одновибратора 5 и фотоприемника опорного канала 19, оптически связанного с.излучателем 3,На фиг.2 обозначено; а) импульс на выходе одновибратора 4 б) импульс на выходе излучателя 3, в) импульс на выходе одновибратора 5, г) сигнал на выходе логического...

Устройство для измерения индикатрис рассеяния

Загрузка...

Номер патента: 1088469

Опубликовано: 23.01.1992

Авторы: Польский, Ильин, Агишев

МПК: G01N 21/47

Метки: индикатрис, рассеяния

...щелевая диафрагма идополнительный Фотоприемник распо" 30лагаются на оптической оси, перпендикулярной плоскостй облучения исследуемой дисперсной среды и проходя-щей через выбранную Фиксированнуюточку, направление щели диаФрагмыпараллельно оптической оси основногоФотоприемника, а выходы обоих Фотоприемников соединены с входами измерителя отношений, соединенногорегистратором. 40На Фиг. 1 представлено устройстводля измерения индикатрис рассеяниядисперсных сред; на Фиг. 2 - Форми"рование визируемого объема.Устройство содержит осветитель 1,45оптическую систему 2 Формированиясканирующего луча, исследуемую дисперсную среду, основной Фотоприемник4, щелевую диафрагму 5, дополнительный Фотоприемник.6, измеритель отношения 7, регистратор 8,...

Устройство для перекрытия трубопровода

Загрузка...

Номер патента: 1691651

Опубликовано: 15.11.1991

Авторы: Самматов, Агишев, Гумеров

МПК: F16L 55/124

Метки: перекрытия, трубопровода

...отверстие, диаметр которого меньше диаметра трубопровода 1, но достаточный для прохода уплотнительного элемента 9. После этого задвижка 3 закрывается, а устройство с вырезанным элемен 1 ом демонтируется, Вместо него на фланец задвижки 3 устанавливается устройство для перекрытия, запорный механизм которого находится в верхнем положении (фиг, 8). Затем задвикку 3 открывают и через вырезанное отверстие в трубопроводе 1 вводят в него.запорный механизм, уплотнительный элемент 9 которого, с целью беспрепятственного ввода, уложен в ложементы 32 и 33,5 10 15 20 25 30 35 имеющие овальную форму. Направляющая 5 доходит До трубопровода и упирается выступом в вертикальный патрубок 2. За счет действия гидроцилиндра 7 запорный механизм,...

Способ размерной электрохимической обработки

Загрузка...

Номер патента: 1683918

Опубликовано: 15.10.1991

Авторы: Наматэвс, Медведев, Агишев

МПК: B23H 3/02

Метки: электрохимической, размерной

...включением технологического тока поляризуют электроды путем включения низковольтного источника питания на 5-20 с, отключают низковольтный источник. Наличие или отсутствие тока во внешней цепи регистрируют. По отсутствию тока во внешней цепи судят о наличии короткого замыкания. шинам на 5-20 с. Возникающии ток (факт Ос, его протекания от источника ЭДС) регист- (р рируется микроамперметром с внутренним сопротивлением 1-4 кОм. В качестве источника ЭДС с разностью потенциалов 0,05 еай 0,15 В может использоваться делитель напряжения, подключаемый к независимо ф му трансформаторному выпрямителю с однозвенвевым РС фильтром, дающим выходное напряжение 1,5-2 В.вПосле отключения поляризующего тока, возникшая между электродами ЭДС поляризации,...

Устройство для перекрытия трубопровода

Загрузка...

Номер патента: 1656280

Опубликовано: 15.06.1991

Авторы: Самматов, Хасанов, Агишев

МПК: F16L 55/128

Метки: перекрытия, трубопровода

...5 которого находится в крайнем верхнем положении. Затем задвижку 3 открывают и через вырезанное в трубопроводе 1 отверстие опускают средство уста новки и демонтажа шаровогоуплотнительнов элемента 8. Шаровой уп1656280 При достижении в шаровом уплотнительном элементе 8 большего давления, чем давление в полости трубопровода 1, сраба тывает обратный клапан 15 и давления в замкнутом пространстве и эластичной оболочке 1 выравниваются.Меньшее, чем удельное давление поджимных манжет 12 и 13 (в разрезе они име ют трапецеидальную форму), давление замкнутого пространства обеспечивает его герметичность. Например, если в шаровой уплотнительный элемент 8 закачивается рабочий агент под давлением 4 кг/см и, состгветственно, давление в...

Мяльная машина для лубяных культур

Загрузка...

Номер патента: 1654386

Опубликовано: 07.06.1991

Авторы: Агишев, Щекотов

МПК: D01B 1/22, D01B 1/18

Метки: мяльная, лубяных, культур

...обработки лубяныхкультур и может быть использованпри создании машин для мятья льн сить интенсивность отделМяльная машина содержительно размещенные попавальцы с постепенно уменаружными диаметрами сколичеством рифлей на нпроходящие через оси вевальцов, находятся под одна относительно другои и расп ны симметрично относительно гор тапи. Вначале сырье поступает и леные вальцы большего диаметра, которых происходит его излом на ные отрезки. В дальнейшем в пар вальцов с уменьшающимся диамстр постоянном количестве рифлей, а довательно, с изменением глубин хождения и шага риндлей при пост линейной скорости перемещения п ходит рациональное измельчение ры с сохранением качества волок массы, 1 ил.1654386 вопокнистой массой, Подготовленныйтаким...

Устройство для перекрытия трубопровода

Загрузка...

Номер патента: 1652737

Опубликовано: 30.05.1991

Авторы: Самматов, Агишев, Хасанов

МПК: F16L 55/16

Метки: трубопровода, перекрытия

...и предотвращает прогиб штока 3. Поэтому все перечисленные детали в комплексе названы противогибочным средством штока 3.Во внутреннем диаметре штока 3 установлен штуцер 22 с гибкими шлангами 23 на обоих его концах.В исходном положении к наконечнику 4 прикрепляется двумя резиновыми лентами 24 заглушка 7(фиг. 2) так, чтобы его размеры по ширине и толщине позволили опустить наконечник 4 с заглушкой 7 в трубопровод 8. Каждая лента 24 со стороны заглушки 7 имеет сужение (ослабление) 25, а противоположные стороны лент 24 прикреплены (защемлены) посредством дуговых пластин 26 к наконечнику 4.Заглушка 7 состоит из надувной камеры 27 (фиг, 7), заключенной между двумя сетками 28 полусферической формы, Снаружи надувная камера 27 охвачена манжетой...

Почтовый ящик

Загрузка...

Номер патента: 1651845

Опубликовано: 30.05.1991

Автор: Агишев

МПК: B65D 91/00, A47G 29/12

Метки: ящик, почтовый

...дисков 12 в различной последовательности и под различными углами с последующей фиксацией, Затем кассету 2 вставляют до упора в корпус 1 так, чтобы наконечник 9 запорного элемента 7 установился в профилированном паэе 10 замково- го устройства б. Корреспонденцию (в слегка изогнутой форме или в виде свитка) вставляют в дугообразное или круглое приемное отверстие 5 кассеты 2, Для выемки корреспонденции иэ почтового ящика кассету 2 поворачивают за рукоятку 4 вправо или влево и перемещают вперед или назад до тех пор, когда наконечник 9 запорного элемента 7, минуя тупики, не выйдет из взаимодействия с профилированным пазом 10 замкового устройства 6, выдвигают из корпуса 1. Изъяв корреспонденцию через отверстие 3 в кассете 2, вставляют...

Способ приема оптических сигналов

Загрузка...

Номер патента: 1649305

Опубликовано: 15.05.1991

Авторы: Агишев, Михайлов

МПК: G01J 1/44

Метки: сигналов, приема, оптических

...43, входы управления которого связаны с выходами МБР 38-40, объединенных в одну шину.Один вход делительного устройства 45 соединен с вьглодом суммирующего усилителя 16, другой - с выходом ЦАП 44, а выход делителя 45 соединен с сигнальным входам регистратора 46, вход синхронизации которого соединен с выходом счетчика 4. Сброс счетчика 41 осуществляется внешним сигна-. 1 О 15 20 25 30 35 40 45 50 55 лом, приходящим перед счетными импульсами.Сигналы на выходах блока 15 управления формируются таким образом.Заранее, до приема полезных оптических сигналов с помощью задатчика 35кодов, построенном на галетном переключателе, набирается число, соответствующее выбранному усилениюЦАП 1 2, и подается на шифратор 36.С его выхода код усиления по...

Способ производства полос из нержавеющей стали

Загрузка...

Номер патента: 1641891

Опубликовано: 15.04.1991

Авторы: Агишев, Шабуров

МПК: C21D 9/52

Метки: нержавеющей, стали, производства, полос

...эксперименты, экономия металла за счет повышения выхода годного при обработке полос по предлагаемому способу составляет 1,7/. При этом происходит некоторое снижение производитель" ности агрегата термообработки, определяемое следующим образом: если дли - на полосы в толщине 2 мм при весе ру лона 1 О т составляет 600 м, а дополнительной термообработке подвергаются только 44 м (в т.ч. 14 м заправочной полосы) при снижении скорости движения в 1,5 раза, то средняя скорость движения полосы по агрегату уменьшается в 1,04 раза, т.е. снижение производительности составляет 4 ь.П р и м е р 1, Выпуск термически упрочненных арматурных стержней 1 14 из стали 20 ГС осуществляли при постоянных параметрах процесса нагрева и прокатки заготовки на стане...

Устройство для очистки внутренней поверхности трубопровода

Загрузка...

Номер патента: 1602590

Опубликовано: 30.10.1990

Авторы: Муров, Агишев, Самматов

МПК: B08B 9/055

Метки: поверхности, трубопровода, внутренней

...троса размещены спиралеобразно на поверх" ности уплотнительных манжет, Концы ,25 троса 1 армированы втулками 6, на ко.торых установлены рамы 7 для присое" динения к тяговому органу. Скрутка 8 предохраняет от разматы-,30вания пряди 4 в районе щетки 3.Устройство работает следующим образом,Устройство вводят в полость очищаемого трубопровода и подают рабочую среду, При достижении соответствующего перепада давления устройстводвижется по трубопроводу, Проволочными скобами 3 щетки 2 осуществляется очистка внутренней поверхности тру бопровода. Оставшийся после прохождения щетки 2 парафиновый слой окончательно очищается охватывающими поспирали уплотнительные эластичные манжеты 5 наружными,прядями 4 гибкого 45троса 1.При этом чем шире контакт"ное...

Устройство для очистки внутренней поверхности трубопровода

Загрузка...

Номер патента: 1600864

Опубликовано: 23.10.1990

Авторы: Самматов, Агишев, Хасанов

МПК: B08B 9/053

Метки: трубопровода, внутренней, поверхности

...следующим образом.Для сборки пружин требуется технологическая шайба с отверстиями, разме" щенными по окружности, и шпилька с буртом соответствующей длины. На один конец шпильки насаживают диск 12 (фиг,3) и пружину 11. После этого шпильку, собранную с пружиной 11, пропускают через трубчатую распорку 5 и отверстие технологической шайбы. Последнююприкладывают к передней вертикальной стенке 3. С помощью гайки (на втором, конце шпильки) сжимают пружину до полного утопания диска 12 в трубчатой распорке 5.Теперь можно завинтить колпачок 13 и вытащить шпильку, предварительно отвернув гайку.Таким же путем запасовывают пружины 11, используя для этого стальные прутки . После этого протаскивают по внутреннему диаметру пружины 11 предварительно...

Устройство для автоматизации возбуждения прерывистой дуги

Загрузка...

Номер патента: 1586872

Опубликовано: 23.08.1990

Авторы: Агишев, Наматэвс, Стародубцев

МПК: B23K 9/08

Метки: автоматизации, возбуждения, дуги, прерывистой

...Р. Процессы в контуре ЬС 2 в дальнейшем повторяются, Б рабочем зазоре возни 50 кает сплошной однородный шнур низко- температурной плазмы, равномерно нагревающий изделие в зоне ее воздействия.Преимуществом предлагаемого уст ройства по сравнению с известным,является расширение технологическихвоэможностей процесса (воэможностьосуществления нагрева изделия какна прямой, так и на обратной полярности электрода-инструмента). Использование разделительного конденсатора вместо высоковольтного диода,точнее вместо выпрямительного столба, состоящего из множества отдельных диодов, которые соединяются последовательно, снижает стоимость устройстваКроме того, предлагаемоеустройство обеспечивает первичноевозбуждение дуги т.е. в начале процесса...

Устройство для очистки внутренней поверхности трубопровода

Загрузка...

Номер патента: 1574289

Опубликовано: 30.06.1990

Авторы: Галюк, Самматов, Агишев, Гумеров, Хасанов

МПК: B08B 9/055

Метки: поверхности, внутренней, трубопровода

...прижатия щеток 5 к очищаемой поверхности.Аналогично проводят регулировку усилия прижима инструментов второй секции. Затем устройство втягивают в трубопровод и осуществляют его перемещение вдоль трубопровода изнутри потоком транспортируемого по трубопроводу рабочего агента.При прохождении устройства через задвижку или отвод очистной инструмент, зависший над отводом, стремится сместиться от оси устройства, но так как он связан с инструмеНтом. расположен ным симметрично, то это смещение может произойти только при смещении в сторону отвода оси устройства. А этому препятствует то, что каждая секция имеет опоры на манжеты 14 и на пары инструментов, не имеющих взаимосвязи с парой, один из инструментов которой завис над отводом. Кроме того,...

Трясильное устройство

Загрузка...

Номер патента: 1564206

Опубликовано: 15.05.1990

Автор: Агишев

МПК: D01B 1/24

Метки: трясильное

Способ измерения оптических характеристик рассеивающих сред

Загрузка...

Номер патента: 1518730

Опубликовано: 30.10.1989

Автор: Агишев

МПК: G01N 21/47

Метки: рассеивающих, сред, характеристик, оптических

...3 на усилитель б выбираюгся так, чтобы рассеянный средой сигнал оказноя внутри сгробя. В момент излучения оптического сигналя выходным импульсом фотоприемника 11 опорного канала, на которьй огводится часть зондирующего излучения, запускается электронный счетчик 12. На его счетный вход подаюгся тактовые импульсы с генератора 13 тактовых импульсов, который осуществляет синхронизацию блоков 1-3 и АЦП 8 устройства. Сигналом с выхода фогоприемника 5, задержанным относигельно импульса фотоприемника 11 опорного канала на время прохождения световым сигналом расстояния от иэлучатепя через исследуемый объем до приемника, счетчик прекращает счет импульсов, и его выходной код, соответствующий измеряемой дальности, подается в вычислитель 9.При...

Устройство для нагрева длинных зон магнитоуправляемым разрядом

Загрузка...

Номер патента: 1489937

Опубликовано: 30.06.1989

Авторы: Умысков, Наматэвс, Агишев

МПК: B23K 9/08

Метки: магнитоуправляемым, длинных, нагрева, зон, разрядом

...подлежащей термообработке, устройство надежно обеспечивает высокое качество при отжиге, закалке и пайке. Устройство для нагрева длинных зон магнитоуправляемым разрядом, содержащее неплавящийся электрод и катушку возбуждения, включенную последовательно в цепь источника питания, отрицательный полюс которого соединен с изделием, о т л и ч а ю щ е ес я тем, что, с целью повышения производительности и снижения стоимости оборудования за счет автоматического повторного возбуждения дугового разряда, в устройство введены трансформатор с сердечником из Ферромагнитного материала с прямоугольной петлей гистерезиса, диод, конденсатор и два резистора, при этом к по-. ложительному полюсу источника питания подключены выводами встречно друг другу...
