Полуавтомат для изготовления микропипеток

Загрузка...

Номер патента: 248164

Опубликовано: 01.01.1969

Авторы: Сиников, Грушевский, Костюк, Филь

МПК: A61M 37/00

Метки: микропипеток, полуавтомат

...элемент 16 с механизмом 17 для его перемещения, При помощи штанги 18 нижний зажим соединяется с сердечником электромагнита 2. В цепь нагревательного элемента 1 б включаются переключатель 19 напряжения и измерительный прибор б,Полуавтомат работает следующим образом.Стеклянную трубку 14 вставляют в нижний зажим 15, пропускают через нагревательный элемент 1 б; выполненный в виде спирали, и фиксируют верхним зажимом И. Нижний подвижный зажим поднимают вверх до упора, поднимая тем самым подвижный контакт 20. Нажатием на кнопку 10 включают полуавтомат, при этом зажигается индикаторная лампочка 9. При нажатии на кнопку 11 выключается реле 7, которое блокируется своим нор 248164мально разомкнутым контактом 21 и замыкает цепь...

Устройство для определения производительности

Загрузка...

Номер патента: 248165

Опубликовано: 01.01.1969

Авторы: Инструментов, Балабин, Всесоюзный

МПК: A61M 1/10

Метки: производительности

...путем перемножения показаний двух измерительных приборов; прибора, указывающего число качков насоса в минуту (частоту пульса), и прибора, показывающего количество жидкости, выбрасываемое насосом за один скачок (ударный объем). Необходимость постоянного перемножения двух этих показаний усложняет работу оператора, особенно в начале перфузии и при частых изменениях режима работы аппарата.В предлагаемом устройстве в электрическую схему устройства введены второй потенциометр, связанный общей осью с первым потенциометром и кинематичеоки связанный своим подвижным контактом со штоком перфузионного насоса, и переключатель, контакты кото. рого соединены со вторым измерительным прибором и двумя потенциометрами. Такоевыполнение...

Перфузионный насос роликового типа

Загрузка...

Номер патента: 248166

Опубликовано: 01.01.1969

Авторы: Беличков, Чачик, Савкин, Каралюнец

МПК: A61M 1/10

Метки: насос, типа, перфузионный, роликового

...к другому приводной вал насоса может иметь заполненные шариками криволинейные качалы, в которые входят концы штоков, поджимаемых к шарикам при помощи пружины.На чертеже изображен перфузионный насос роликового типа в разрезе.Предлагаемый насос содержит корпус 1, на внутренней образующей которого закреплена трубчатая упругая камера 2. Ролики 8, укрепленные в подшипниках водила 4, перекатываются по камере 2, деформируя ее при этом.Внутри приводного вала 5 имеются криволи 5 нейные каналы, заполненные шариками б,Шток 7 водила 4 контактирует с шариками бс одного конца криволинейного канала. Перпендикулярно расположенный по отношению кштоку 7 шток 8 контактирует с шариками б с1 О другого конца криволинейнного канала, Штокд через подшипник 9 и...

Камера для ингаляционной затравки лабораторных животных жидкими аэрозолями

Загрузка...

Номер патента: 248899

Опубликовано: 01.01.1969

Авторы: Гефен, Лазутка

МПК: A61D 7/00, A61M 11/06

Метки: затравки, лабораторных, жидкими, ингаляционной, животных, аэрозолями, камера

...Бюллетеньата опубликования описания 26,11.1970 Г. Гефеи и Ф, А. Лазутка Известные камеры для ингаляционной затравки лабораторных животных жидкими аэрозолями, включающие корпус с домиками для животных и установленный в нем распылитель, не обеспечивает подачу животным мелкодисперсных аэрозолей.Предлагаемая камера отличается тем, что распылитель помещен в сосуд, имеющий форму конуса, обр ащенного вверх основанием. Кроме того, сосуд снабжен патрубкамирасположенными перед домиками для животных.На фиг. 1 изображена описываемая камера для ингаляционной затравки лабораторных животных жидкими аэрозолями, вид сбоку, в разрезе; на фиг. 2 - распылитель камеры, вид сбоку в разрезе.Камера содержит полый цилиндрический корпус 1 с дном и крышкой 2,...

Увлажнитель газов к аппаратам искусственного кровообращения

Загрузка...

Номер патента: 248901

Опубликовано: 01.01.1969

Авторы: Бобров, Инструментов, Касулин, Всесоюзный

МПК: A61M 1/10

Метки: искусственного, аппаратам, увлажнитель, газов, кровообращения

...увлажняю щего раствора через отверстия мембраны всистему газопровода и в полости газовых расходомеров, присоединяемых во время работы к увлажнителю, участок газопроводящего канала, соединяющий подводящий штуцер с по- ЗО лостью наружного цилиндрического корпуса,редлаг- разре з по Б Изобретение касается тов аппаратов искусственного кровооб ия, а именно увлажнителей газов.Известные увлажнители газов подобного рода, содержащие наружный цилиндрический корпус с подводящим штуцером, внутренний стакан с отводящим штуцером, перфорированную мембрану и зажимную гайку, не исключают возможности попадания увлажняющего раствора в систему газопровода и в полости тазовых расходомеров.Цель изобретения - создание такого увлажнителя, в котором бы была...

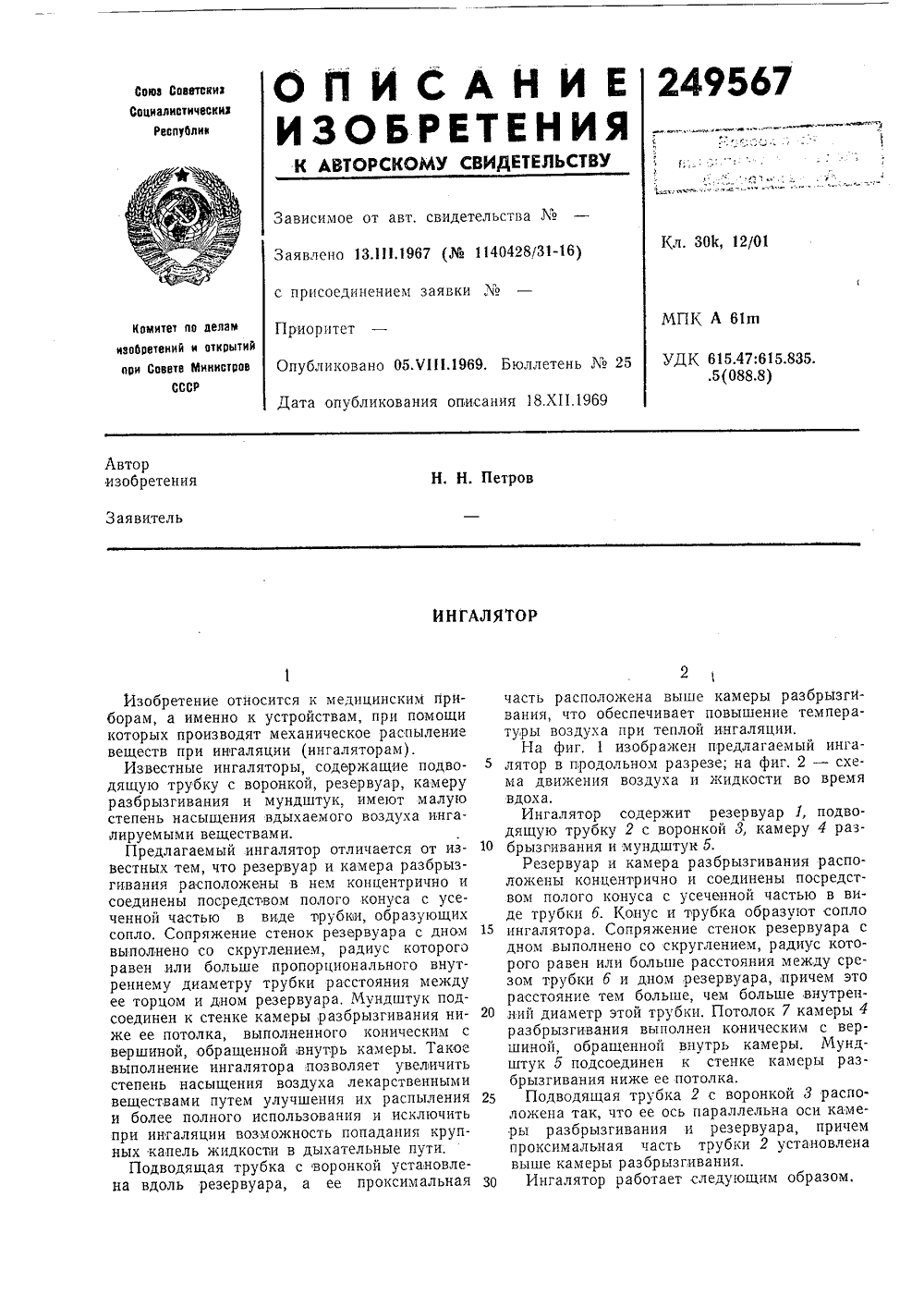

249567

Загрузка...

Номер патента: 249567

Опубликовано: 01.01.1969

Автор: Петров

МПК: A61M 15/00

Метки: 249567

...равен или больше расстояния между срезом трубки б и дном резервуара, причем это расстояние тем больше, чем больше внутренний диаметр этой трубки. Потолок 7 камеры 4 разбрызгивания выполнен коническим с вершиной, обращенной внутрь камеры. Мундштук 5 подсоединен к стенке камеры разбрызгивания ниже ее потолка.Подводящая трубка 2 с воронкой 3 распо. ложена так, что ее ось параллельна оси камеры разбрызгивания и резервуара, причем проксимальная часть трубки 2 установлена выше камеры разбрызгивания.Ингалятор работает следующим образом, 249567В резервуар 1 через воронку 3 и подводящую трубку 2 наливают определенное количество лекарственного вещества, при этом уровень жидкости не должен касаться среза трубки б. В воронку помещают кусочек...

Способ диагностики и лечения нарушенийдыхания

Загрузка...

Номер патента: 249569

Опубликовано: 01.01.1969

Автор: Анохин

МПК: A61M 15/00, A61B 5/08

Метки: диагностики, лечения, нарушенийдыхания

...методика исследования и лечения позволяет оценить легочную функцию в щадящих условиях при одновременном проведении терапевтических мероприятий.Для проведения диагностики и лечения нарушений дыхания по предлагаемому способу больного помещают в герметическую камеру, соединенную с чувствительным манометром, 1.1 а грудной клетке больного закрепляют пневмограф. Запись камерного давления позволяет определить глубину дыхания и градуировать пневмограмму в единицах объема. Затем на голову больного надевают полиэтиленовый мешок, соединенный шлаигом со смесителем, из которого поступает нагретый и увлажненныи воздух. При равенстве температуры и влажности вдыхаемого и выдыхаемого воздуха кривая давления отражает только легочное давление, а...

Пневматический кардиадилятатор

Загрузка...

Номер патента: 249570

Опубликовано: 01.01.1969

Авторы: Саватеева, Латексных, Федорова, Мельникова, Всесоюзный

МПК: A61M 29/00

Метки: пневматический, кардиадилятатор

...щий зонд в виде трубки с одно концом и расширяющий баллон, о ся тем, что, с целью снижения т сти и облегчения процесса расши вода, зонд выполнен цельнорезин гослойным расширяющим баллон видной формы, причем диаметр эластичного слоя баллона мень метр внутренних слоев. р, содержа-закрытым тличаюш,ий 15едлагаемый евма отовленный нд 1, балливовидныинаружного из рен лон 2 резино Известные пневматические кардиадилятатоы, содержащие зонд в виде трубки с одним акрытым концом и расширяющий баллон, ызывают травмы глоток или стенок пище ода,Предлагаемый кардиадилятатор отличается от известных тем, что зонд выполнен цельно. резиновым с многослойным расширяющим баллоном гантелевидной формы, причем диаметр наружного эластичного слоя баллона 10...

Безыгольный инъектор

Загрузка...

Номер патента: 251143

Опубликовано: 01.01.1969

Авторы: Бандаков, Ванюшин, Всесоюзный, Сютина, Инструментов

МПК: A61M 5/30

Метки: инъектор, безыгольный

...клапанные коробки 14 и 15, внутри которых расположены выпускной клапан 1 б и впускной клапан 17, которые жестко соединены трубками 18. С выпускным клапаном 1 б жестко соединена пружина 19, поднимающая упор 10. В стенке корпуса 1 имеется отверстие, в котором расположены шарики 20 и 21 толкателя 22, На,корпусе 1 установлен резервуар 23 с лекарственным веществом, с которым соединена трубка 24; другой конец трубки 24 через обратный клапан 25 подведен в полость рабочего цилиндра 2. На передней части цилиндра 2 имеется сопло 2 б, которое прикреплено к цилиндру 2 при помощи гайки 27. Между корпусом 1 и рабочим цилиндром 2 установлено калиброванное кольцо 28.Безыгольный инъектор работает следующим образом. При нажатии на курок 8 в первой...

Футляр-стерилизатор

Загрузка...

Номер патента: 251754

Опубликовано: 01.01.1969

Авторы: Маль, Рудов

МПК: A61M 5/00, A61L 2/00

Метки: футляр-стерилизатор

...цилиндра была совмещена с осью трубки. При этом во втулке 5 устанавливаются две инъекционные иглы 9. В корпусе 1 имеется поршень 10 со штоком 11 шприца. Крышка 12 плотно входит в корпус 1, так что шток с поршнем располагаются на одной оси с цилиндром 8, но раздельно от него. Для герметизации шприца в отверстии крышки 12 может быть вставлена уплотняющая втулка 13 с фланцем, через который проходит шток 11, или же сама крышка 12 может быть выполнена с таким фланцем (см. фнг. 2).При стерилизации шприца его предварп. тельно разбирают и обрабатывают, как обычно. Затем цилиндр 8 устанавливают в трубку 4, а поршень 10 со штоком 11 и крышкой 12 помещают в корпус 1, Далее корпус 1 надевают на трубку, но так, чтобы поршень 10 был отделен от...

Устройство для улавливания газовых пузырей в системе экстракорпорального кровообращения

Загрузка...

Номер патента: 251770

Опубликовано: 01.01.1969

Авторы: Мошконов, Кулик

МПК: A61M 1/10

Метки: кровообращения, пузырей, системе, экстракорпорального, улавливания, газовых

...винта 23, ввинченного в тарелку 15 вдоль ее оси. С помощью хвостовика предохранительный клапан центрируется, регулируется путем завинчивания или отвинчивания винта. Регулировочный винт фиксируется в нужном положении с помощью контргайки 24. Тарелка 15 снабжена разгрузочным отверстием 25.При работе устройства кровь из перфузионного насоса под давлением поступает по патрубку 2 в полость корпуса 1. Так как патрубок сопряжен с корпусом по касательной к его внутренней поверхности, то вся кровь, находящаяся в полости корпуса, приходит во вращение, благодаря которому происходит сепарация по весовому составу поступающей крови. Пузырьки газа, как более легкая фракция, выделяются к центру вращения и, взаимодействуя с витками спирали...

Устройство для получения конденсационноготумана

Загрузка...

Номер патента: 251772

Опубликовано: 01.01.1969

Авторы: Сальм, Внснапуу

МПК: A61M 11/02

Метки: конденсационноготумана

...над другой ярусами расположены две перфорированные перегородки 4 и 5. Нижняя часть камеры заполнена жидкостью, из которой образуют туман.Устройство работает следующим образом.От внешнего источника к входному штуцеру 2 подают сжатый воздух, который вытесняет из-под перегородки 4 жидкость в пространство между перегородками. При этом уровень жидкости должен оставаться ниже перегородки 5, чтобы между жидкостью и этой перегородкой оставался слой воздуха. Сжатый воздух, проетение относится к устройст мелкодисперсных аэрозолей, я получения конденсационног ходя через перфорацию перегородки 4, создает в слое жидкости барботаж. Благодаря испарению с поверхности пузырьков и верхней поверхности жидкости в слое воздуха под пе регородкой 5 образуется...

Перфузионньш насос роликового типа

Загрузка...

Номер патента: 252551

Опубликовано: 01.01.1969

Авторы: Инструментов, Всесоюзный, Тюльпанов, Бобров

МПК: A61M 1/10

Метки: перфузионньш, насос, типа, роликового

...перфузионный насос, вид сверху; на фиг. 2 - насос,10 сечение по А - А на фиг. 1; на фиг. 3 - насос,сечение по Б - Б на фиг. 1,Насос содержит корпус 1, выполненный ввиде диска с центральным сквозным отверсгием 2 для установки рукоятки ручного привода15 (не показана), кольцевой проточкой 3 криволинейного профиля и поперечной выемкой 4,расположенной на одной из сторон торцевойповерхности корпуса 1. Входные 5 и выходныеб штуцеры расположены попарно по обе сто 20 роны каждой поперечной выемки 4 на противоположной торцевой поверхности корпуса.Насос содержит также упругую мембрану 7 спосадочными кольцевыми буртиками 8 и 9;прижимные кольца 10 и 11; коромысла 12 с25 упорными винтами 13, плотно фиксирующимиупругую мембрану 7 к торцу корпуса 1...

Устройство для инъекции сосудов анатомическихпрепаратов

Загрузка...

Номер патента: 253300

Опубликовано: 01.01.1969

Авторы: Луганский, Беков, Садовников, Нехворовский, Сиротенко

МПК: A61M 5/20, A61M 5/142

Метки: анатомическихпрепаратов, сосудов, инъекции

...массы до заданной температуры контролируется термоконтактным сигнализатором 8. При повышении температуры мас 10 сы сверх заданного уровня происходит отключение, а при понижении температуры -включение электронагревателей 7.Резервуар 1 снабжен приводной мешалкойдля перемешивания гтнъекционной массы,15 В крышке каждого из резервуаров 1, 2, 3 и 4смонтированы две трубки, одна из которых(трубка 9) предназначена для подвода воздуха из ресивера 10, а вторая (трубка 11) -для отвода инъекционной массы,20 Нагнетание воздуха в резервуары 1, 2, 3 и4 осуществляется компрессором 12, снабженным ресивером 10. Регуляторы 13 давленияобеспечивают поддержание заданного давления в резервуарах 1, 2, 3 и 4. Контроль за25 давлением осуществляется...

Лабораторной проверки

Загрузка...

Номер патента: 254023

Опубликовано: 01.01.1969

Авторы: Балючик, Бобров, Левицка

МПК: A61M 1/10

Метки: проверки, лабораторной

...ЛАБОРАТОРНОЙ ПРОВЕРКИ ИДРОДИНАМИЧЕСКИХ ОСОБЕННОСТЕЙ ФИЗИОЛОГИЧ ЭЛЕМЕНТОВ АППАРАТУРЪ 1 ИСКУССТВЕННОГО КРОВООБРАЩЕНИЯСКИХ Предложенная жидкость по своей вязкосп способности к ценообразованию эквивалента крови,ение точн относится к медицинскои апее к методам лабораторной родинамических особенностей х элементов аппаратуры искровообращения, и касается осуществления указанной прои гид гическ нноготей для 5 педмет изобретения тцы жидкости для этои цели торых обычно применяют д для ких ов ения, ачало биль доно агино раств в каче- орскую Целью из об стабильности р мия донорскойДля достиже кость, которая глицерина 25 и етения является повышен зультатов испытаний и экон ия этой цели используют жидсодержит, %: желатинола 50, физиологического...

Ингалятор кислорода

Загрузка...

Номер патента: 254025

Опубликовано: 01.01.1969

Авторы: Производственное, Глухов, Набиулин, Сургучев, Новиков, Петрова, Гуревич, Всесоюзный, Кузнецов, Котрас

МПК: A61M 15/00

Метки: ингалятор, кислорода

...полая цилиндрическая насадка, в верхней части которой раеположена камера для бактерицидного фильтра.На чертеже изображена принципиальная схема предлагаемого ингалятора .кислорода.Ингалятор содержит кислородный баллон 1 с редуктором 2, блок подачи кислорода, включающий в себя аэрозольную приставку 3 с краном 4, отсасыватель б с эжектором б ц краном 7, дозиметр 8 с краном 9 и барботажцый увлажнитель 10. Штуцер 11 на крышке барботажцого увлажнителя служит для присоединения дополнительного увлажнителя с электроподогревом при длительных ингаляциях,льскии институт медицинодственное объединениеардеец Диффузор 12 эжектцилиндрическую насаметично охватываетокая насадка, включе5 лорода, своим нижнна тележке 14, а в векамеру 15, в которойфильтр 16,...

Устройство для насыщения потока газа парами жидких веществ

Загрузка...

Номер патента: 254027

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Перельмутр, Берлин, Радаев

МПК: A61M 16/14

Метки: парами, потока, насыщения, газа, жидких, веществ

...растворов жидкого летучего вещества осуществляется посредством ребер б, расположенных на наружной поверхности барботажных колонок 1 и образующих вертикальные каналы для конвективных потоков окружающего воздуха. Эти потоки возникают вследствие охлаждения наружных поверхностей колонок при испарении жидкого летучего вещества, Проходное сечение и длина вертикальных каналов, а также материал барботажных колонок и ребер подбираются так, чтобы обеспечить достаточный теплообмен, а следовательно, и термостабилизацию растворов жидкого летучего вещества.Устройство работает следующим образом, Заполняют барботажные колонки 1 раствором жидкого летучего вещества различных концентраций. Растворитель жидких летучих веществ должен быть нетоксичным и...

Желудочный зонд

Загрузка...

Номер патента: 254029

Опубликовано: 01.01.1969

Автор: Сааков

МПК: A61M 25/00

Метки: желудочный, зонд

...конце трубки установлено распорное кольцо, примыкающее к торцу дрексельной пробки. 20На фиг. 1 изображен предлагаемый зонд в общем виде; на фиг. 2 - рабочий конец зонда в продольном разрезе.Зонд содержит трубку 1 с орабочим концом, вблизи которо 25 верстия 2.В трубку вставлен кишечный зонд 8 с головкой 4, перекрывающей просвет трубки. Головка находится на некотором расстоянии от отверстий 2. Выше голодовки в трубке расположе- зо ны боковые отверстия 5. Проксимальные концы трубки и кишечного зонда соединены дрексельной пробкой 6, к товарцу которой примыкает распорное кольцо 7, обеспечивающее постоянный просвет, между стеньками трубки 1 и кишечным зондом 8. Дрексельная пробка имеет штуцера 8, 9 и 10. Штуцер 8 соединен при помощи...

Способ лечения болезней органов пищеварения

Загрузка...

Номер патента: 254030

Опубликовано: 01.01.1969

Автор: Рджи

МПК: A61M 1/00

Метки: болезней, органов, пищеварения, лечения

...разрежения.Для орошения в желудок вводят удвоенный тонкий зонд, одна ветвь которого на конце имеет оливу с отверстием для выведения смывной жидкости, а вторая - мелкие отверстия для введения жидкости. Жидкость вводят под избыточным давлением 60 - 80 лгм рт. ст., а выводят при разрежении 40 - 60 лгм рт, ст.Для промывания желудка также используют удвоенный зонд, одна ветвь которого, служащая для введения жидкости, имеет меньший диаметр, а другая снабжена двумя отверстиями для выведения жидкости при разрежении 40 - 80 мм рт, ст. Давление и температура вводимоп в желудок жидкости могут регулироваться автоматически.Для промыванггя кишечника жидкостьдают под избыточным давлением 70 - 90 лгм 5 рт. ст., а отсасываюг прп разрежении 30 -40 млг...

Канюля для ангиостомии

Загрузка...

Номер патента: 254716

Опубликовано: 01.01.1969

Автор: Войткевич

МПК: A61B 17/02, A61M 1/00

Метки: канюля, ангиостомии

...канюля благодаря наличшо в ней манжеты с отверстиями и сужения вблизи конца канюли, вводимого в сосуд, может быть надежно зафиксирована в сосуде и на теле животного. Наличие в ней колпачка с отверстием, закрываемым сменной прокладкой из эластичного материала, обеспечивает стерильное взятие крови, а тонкий конец канюли позволяет вводить ее в мелкие сосуды.На чертеже схематически показана предлагаемая канюля.Она включает полиэтиленовую дугообразную трубку 1, фиксирующее устройство, состоящее пз металлической трубки 2, впрессованной в винипластовую трубку 3 с основанием, имеющим отверстия, колпачка 4, навинчивающегося на металлическую трубку 2,имеющего отверстие, закрываемое прокладкой б,. (Для взятия крови стерильной иглой...

Оксигенатор крови пенно-пленочного типа

Загрузка...

Номер патента: 255494

Опубликовано: 01.01.1969

Авторы: Супер, Бобров, Касулин

МПК: A61M 1/32

Метки: оксигенатор, типа, пенно-пленочного, крови

...элементов окоигенатора в единое целое осуществляется стяжками 7.Пеногасительная камера 1 содержит цилиндрический корпус 8, соединительный стержень 9 с головкои 10, на котором подвижно закреплена крышка 11 с кольцевым буртиком, набор перфорированных дисков 12, покрытых антифомом, на которых происходит гашение избытка пены 13, поступающей через отверстия И распределителя венозной крови, и крышку 15 с отверстиями 16 для выхода углекислого газ а и избытка кислорода.Рабочая камера 3 предсгавляет собой стакан, в котором образуется пенный столб 13.В отстойной камере 5 с патрубками 17 смонтирован теплообменник 6, представляющий собой кожух 18 с патрубками 19 и 20 соответственно для подвода и отвода термостатирующей жидкости. В средней...

Перфузионный насос роликового типа

Загрузка...

Номер патента: 255495

Опубликовано: 01.01.1969

Авторы: Писаревский, Горбунов, Тишечкин

МПК: A61M 1/10

Метки: перфузионный, типа, насос, роликового

...Обратный клапан препятствует возврату крови из отводящей магистрали в насосе.10 редмет пзобретени Перфузиодержащий15 по радиусуми, от,гичаю ния частичн магистралипереходах 20 камеры нановлен обр Настоящее изобретение относится к устройствам для нагнетания крови, в частностп - к перфузионным насосам роликового типа.Недостатком известных насосов этого типа, содержащих упругую камеру в виде изогнутой по кругу трубки, корпус и водило с роликами, является то, что при переходе роликов водила с одного конца упругой камеры на другой кровь может частично возвращаться из отводящей магистрали насоса в его упругую камеру. Это уменьшает производительность насоса и затрудняет точное определение ее величины, что может неблагоприятно отразиться на...

Устройство для приготовления диализирующего раствора

Загрузка...

Номер патента: 256170

Опубликовано: 01.01.1969

Авторы: Пузанков, Аппаратуры, Афанй, Гуревич, Объединение, Всесоюзный, Козлов, Ленинградское, Чексееб, Лисицина, Уль, Инструментов, Хайтлин

МПК: A61M 1/14

Метки: раствора, приготовления, диализирующего

...предлагаемое устройство.Устройство для приготовления дпалпзирующего раствора содержит резервуар 1 с концентратом диалпзирующего раствора, резервуар 2 для перемешиванпя этого раствора с водой, насос 8 и мешалку 4.Устройство снабжено системой автоматической порционной подачи концентрата диализирующего раствора в резервуар 2, выполненной в виде дозировочного бачка 5 с открытой в атмосферу уровнемерной трубкой 6 и двумя,перепускнымп клапанами 7. Последние посажены на одном общем штоке 8 и имеют патрубки 9 и 10, соединяющие дозировочный бачок 5 с резервуарами 1, 2 соответственно. Эти резервуары расположены на разных уровнях по отношению к дозировочному бачку. Шток 8 перепускных клапанов 7 через подпружиненный рычаг 11 овязан с...

Устройство для введения в сосуды рентгеноконтрастных веществ

Загрузка...

Номер патента: 260084

Опубликовано: 01.01.1970

Авторы: Инструментов, Сютина, Бандаков, Ванюшин, Всесоюзный

МПК: A61M 5/00, A61B 6/02

Метки: сосуды, рентгеноконтрастных, веществ, введения

...присоединяется шланг 7, слподачи сжатого рабочего газа. Шкран 8 для выпуска сжатого газа2 и соединительного шланга 7. прица внизу имеется винтовое для присоединения крана 2 ь, 260084связывающего шприц 22 с катетером 27 и иглой 28. С другой стороны шприц закрывается крышкой 29. Шток 24 имеет рукоятку ЗО.С верхней стороны корпуса 1 расположен штырь З 1, оканчивающийся шаровым концом З 2, который является составной частью шарового шарнира, расположенного на кронгцтейне,Кронштейн служит для подвешивания к нему силовой части и состоииз горизонтального рычага ЗЗ, вертикальной стойки З 4 и основания Зб, выполненного в виде скобы.В конце рычага ЗЗ имеется опорная часть шарового шарнира, состоящая из сферического вкладыша М и резьбовой гайки...

Медицинский манипулятор для подачи и

Загрузка...

Номер патента: 260088

Опубликовано: 01.01.1970

Авторы: Сапкф, Анисимова, Балдин, Аппаратуры, Инструментов, Шишов, Всесоюзный, Белкин

МПК: A61M 5/315

Метки: медицинский, манипулятор, подачи

...резьбовой нарезкойдля крепления цилиндрического корпуса тюбика, другая рабочая губка выполнена в виде штокавзаимодействующего с поршнемтюоика, а рукоятка представляет, собой возвратную пружину У-образной формы, каждыйконец которой связан с одной из бранш. 25На чертеже изображен описываемый медицинский манипулятор, общий впд.Медицинский манипулятор содеркит дветелескопически связанные друг с другом бранши 1 и 2, рукоятку 3 и тюбик 4 с клеем, вы полненный в лиде цилиндрического корпуса с носиком 5 для выхода клея на одном его конце и резьбовой нарезкой на другом для крепления т 10 бика к раоочей гуоке 6. Другая ра" бочая гуока 7, выполнена в виде штока, взаимодействующего с поршнем 8 тюбика. Рукоятка представляет собой возвратную пружину...

Устройство для лечения язвенных колитов

Загрузка...

Номер патента: 260102

Опубликовано: 01.01.1970

Автор: Земл

МПК: A61M 11/02

Метки: лечения, язвенных, колитов

...колитов снабжено емкостью, соединенной через 13-образную трубку с емкостью, заполненной лекарственным вецеством, например новоиманином. Для создания удобства при;введении кислорода,в кишечник устройство оснащено тройником энтерального введения кислорода.На чертеже изображена схема описываемого устройства.Устройство для лечения язвенных колитов содержит сообщающиеся сосуды 1 и 2 и кислородную подушку 3. Сосуд 1 через 11-образную трубку 4 соединен с емкостью 5, заполненной раствором новоиманина. Отводящую трубку емкости 5 подсоединяют к эластичному оезоливному зонду, вводимому,в кишечник больного (на чертеже не показан).Устройство работает следующим образом.Кислород из подушки 3 через кран б и трой ник 7 поступает в сосуд 1, пока...

Дозатор наркотических веществ

Загрузка...

Номер патента: 260828

Опубликовано: 01.01.1970

Автор: Всесоюзный

МПК: A61M 16/14

Метки: дозатор, наркотических, веществ

...испарения летучих наркотических веществ в камере испарения имеется разбрызпивающая форсунка, соединенная с подводящим наркотическое вещество каналом, проложенным,в подогреваемой стенке камеры испарения.На чертеже изображена принципиальная схема предлагаемого дозатора наркотических веществ,Он содержит питательные емкости 1, камеру 2 испарения, собственно дозатор 3, регулятор 4 дозирования, дозиметр б, электродвигатель б и систему трубопроводов.Камера испарения выполнена в виде смеси- тельной емкости типа наклонного трубопровода для,потока вдыхаемого газа и жидкого летучего наркотического вещества. Камера 2 гидравличестои соединена с собственно доза- тором 3, представляющим собой бесклапанный насос с вращающимся поршнем. Камера 2...

Ультразвуковой аэрозольный аппарат

Загрузка...

Номер патента: 262321

Опубликовано: 01.01.1970

Авторы: Гальперин, Гор, Гаврилов, Глухов, Леонтьев, Чевненко, Юревич, Всесоюзный, Кацуба

МПК: A61M 11/02

Метки: ультразвуковой, аэрозольный, аппарат

...8, Фонтан распыливаемой жидкости разбивается отражателем 10, и аэрозоль заполняет распыли- тельную камеру 7. Потоком воздуха, поступающим через входной штуцер 11, аэрозоль выносится через выходнои штуцер 12.По мере расхода распыливаемая жидкость поступает по гибкой трубке 13 из герметичнорезервуара 14. При этом за счет уменьшея веса жидкости в резервуаре 14 происхо262321 Предмет изобретения Составитель Е. Лаиибург Редактор В. Сорокин Техред А. А. Камышникова Корректор Л. И. ГавриловаЗаказ 1295/8 Тираж 500 ПодписноеИНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССРМосква, Ж.35, Раушская наб., д. 4/5 Типоврафия, пр. Сапунова, 2 дит перемещение последнего вверх под действием усилия подвешивающей пружины 15. В...

Наркозный аппарат с автоматическим регулированием концентрации

Загрузка...

Номер патента: 262322

Опубликовано: 01.01.1970

Авторы: Горлин, Петрова, Радаев, Перельмутр, Всесоюзный, Берлин

МПК: A61M 16/12, A61M 16/01

Метки: автоматическим, концентрации, наркозный, аппарат, регулированием

...постоянным при помощи регулятора 13.Другой дифференциальный манометр, подключенный к другому сопротивлению, оттарирован в объемных процентах анализируемого компонента,Распределительные краны 14 - 16 служат для переключения пути дзижения пробы наркозной смеси, засасываемой в газоанализатор 2 пр и пом ощи инжектор а 17.При параллельном (устанавливаемом при помощи распределительных кранов 14 - 16) подключении датчиков 7 проба вдыхаемой или выдыхаемой наркозной смеси засасывается инжектором 17 через избирательные фильтры 6, пропускающие только анализируемый компонент и газ-носитель.Полученная бинарная смесь направляется к датчику 7, содержащему в зависимости от физических свойств анализируемого компонента либо два одинаковых...

Теплообменник щелевого типа для поддержания заданной температуры крови при искусственном

Загрузка...

Номер патента: 262918

Опубликовано: 01.01.1970

Авторы: Писаревс, Бражников, Черепнина

МПК: F28D 7/10, A61M 1/36

Метки: искусственном, теплообменник, крови, поддержания, заданной, типа, температуры, щелевого

...анкерную стяжку для фиксации крышек на торцах цилиндрических стенок корпуса,и герметизирующие прокладки. Теплообменники такого типа характеризуются большим объемом первичного заполнения, что приводит к значительному расходу донорской крови.Цель изобретения - уменьшить объем первичного заполнения теплообменника. 2 ОДля этого распределительный и соорный коллекторы выполнены в виде открытых продольных каналов переменного сечения, проходящих по поверхности одной из стенок корпуса, контактирующих с кровью, и располо женных соответственно штуцерам в крышках, например, с диаметрально противоположных сторон корпуса.На фиг. 1 изображен предлагаемый теплообменник, продольный разрез: на фиг. 2разрез по А - А на фиг. 1.Корпус теплообменника...
