Способ лечения невралгии подглазничного нерва и устройство для его осуществления

Загрузка...

Номер патента: 995761

Опубликовано: 15.02.1983

Авторы: Лысиков, Моркунас, Сабалис, Карлов

МПК: A61B 17/16, A61B 17/24, A61C 3/02 ...

Метки: нерва, невралгии, лечения, подглазничного

...осуществляют следующим образом.С помощью известных способов диагностики: рентгенографии, реографии определяют наличие сужения подглазничного ка995761 Формула изобретения Составитель Л. Соловьев Техред И. Верес Корректор В. Прохненко Тираж 711 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г, Ужгород, ул. Проектная, 4Редактор И. КасардаЗаказ 758/3 нала и компрессии нервно-сосудистого пучка. Операцию производят под местным обезболиванием. Разрез слизистой оболочки и надокостницы производят по верхней переходной складке предверия рта в области латерального резца, клыка и малых коренных зубов. Слизисто-надкостничный лоскут отсепаровывают...

Способ изготовления отливок

Загрузка...

Номер патента: 996092

Опубликовано: 15.02.1983

Авторы: Бураков, Валецкий, Закрочимский, Сорокина, Березовский, Мирошниченко, Немченко, Романюха, Рымовский

МПК: A61C 13/20

Метки: отливок

...поверхностимодели 2 при толщине полимерной пленкиот 0,2 до 1,0 мм.Создание разряжения свыше 720 мм рт. стпредставляет серьезные технические трудности, затраты на преодоление которыхне оправдывают незначительного дальнейшего повышения точности формы отпечатка, а также имеют место разрывы пленкина модели.На модель базиса съемного протеза 3зубов, удерживаемую на модели 2 челюстей и зубов за счет вакуума, устанавливают крепежные детали0 искусственныхзубов, выполненные, например, в виде колец из металлической проволоки диаметром от 0,6 до 0,8 мм (фиг. 4).Диаметр колец составляет от 3 до 1 О мм.Крепежные детали 10 предварительно нагреваются до 100 - 140 С и при их внедрении в полимер модели базиса съемногопротеза 3, последний...

Электродное устройство

Загрузка...

Номер патента: 1003838

Опубликовано: 15.03.1983

Авторы: Стефанеев, Иванова, Леонтьев

МПК: A61C 19/04

Метки: электродное

...за один и тот же1003838 10 Формула изобретения Составитель В. Котенева Редактор В. Ковтун Техред И. Верес Корректор О. Билак Заказ 1637/3 Тираж 711 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Г 1 атент, г. Ужгород, ул. Проектная, 4промежуток времени в последний поступает одно и то же количество электролита. Затем контактный элемент соединяют с измерительным прибором, устанавливают на исследуемую поверхность зуба и проводят необходимые исследования.При установлении контактного элемента на исследуемой поверхности происходит смачивание последней раствором электролита, находящимся в контактном элементе 3, - микрокапля вытекает на исследуемую...

Устройство для определения действующих сил ортодонтических аппаратов

Загрузка...

Номер патента: 1009453

Опубликовано: 07.04.1983

Авторы: Баранов, Варига, Склярский

МПК: A61C 19/04

Метки: действующих, ортодонтических, аппаратов, сил

...рта.Цель изобретения - определение действующих сил ортодонтических аппаратов непосредственно в полости 25 ртаЦель дретигается тем, что в устройстве для определения действующих сил ортодонтических аппаратов, содержащем корпус,тензопреобразователь, тензометрический усилитель и регистратор, корпус выполнен в виде полого цилиндра с дном и крышками, в котором установлены опорное кольцо, чашеобразный элемент и щуп, 35 тенэопреобразователь выполнен в виде Ч-образной плоской пружины накоторой закреплены тенэорезисторы, концы ее прикреплены к корпусу, а средняя часть соединена с основанием щпа тросом, причем щуп жестко 4 О соединен с дном чашеобразного элемента, установленного в выточке опорного кольца.На чертеже изображено предлагаемое...

Устройство для определения функционального состояния зубочелюстной системы

Загрузка...

Номер патента: 1009454

Опубликовано: 07.04.1983

Авторы: Сухарев, Кривич, Седунов

МПК: A61C 19/04

Метки: зубочелюстной, системы, состояния, функционального

...основную упругую пластинку 1, держатель 2 с ручкой 3, две дополнительные упругие пла-, стины 4 и 5. Держатель, основная и дополнительная упругие пластинки имеют опорные площадки б.На верхней и нижней сторонах основной упругой пластинки 1 расположены тензорезисторы 10, которые включают в полумостовую схему ( смюФиг. 3) .На внешней стороне дополнительных упругих пластинок 4 и 5 наклеены тензореэисторы 11, которые включены в одно плечо полумостовой схемы (см. Фиг. 3). Во второе плечо последней включены тензорезисторы 12, которые расположены на держа теле 2 перпендикулярно дополнительным упругим пластинам 4 и 5.Полумостовые схемы соединены спервым и вторым каналами измерительного прибора 13 ( см. Фиг. 3 ), содер жащего, например,...

Устройство для измерения диаметра шейки зуба

Загрузка...

Номер патента: 1012825

Опубликовано: 23.04.1983

Авторы: Попов, Рахленко

МПК: A61C 19/00

Метки: шейки, зуба, диаметра

...и направляю щие, причем губки выполнены взаимно подвижными, упруго связанными между собой, а направляющие круглого сечения жестко закреплены в них, направлены в сторону губки антагониста и проходят через отверстие в ней. На свободном конце направляющих закреплены упоры для пальцев, выполненные в виде овальных пластин 1.Наиболее близким техническим решением к изобретению является устройство для измерения диаметра шейки зуба, содержащее индикатор с измерительным штоком, элементы крепления и фиксации зубного протеза и корпус. Причем измерительные элементы укреплены на двух подвижных направляющих с возможностью их перемещения во взаимно перпендикулярных плоско стях, а индикаторы перемещений установлены на направляющих 2 .Однако...

Окклюдатор

Загрузка...

Номер патента: 1017318

Опубликовано: 15.05.1983

Авторы: Губская, Рабовил

МПК: A61C 19/00

Метки: окклюдатор

...вертикальных осей 4, и винтов 5 шарнирно установлены про"ушины (не показаны) съемных полукожухов 20.Съемные полукожухи 20 представляют собой дугообразные пластины, к вогнутым поверхностям которых в их задней части в стык закреплены съемные подвижные вертикальные ограничительныепластины 21 с винтами 22 и гайками 23.Съемные вертикальные ограничительные пластины 21 выполнены из двух час" тей с целью пропуска рам 7 и 8 в процессе сборки и разборки устройства.Для перемещения съемных вертикальных ограничительных пластин 21 в полу- кожухах 20 в верхней и нижней части каждого выполнены горизонтальные прорези 24. Прорези 24 перекрываютсяподвижными пластинами 25, которые пе"редвигаются винтами 22 пластин 21 внаправляющих 26, жестко...

Плазмаэкстрактор

Загрузка...

Номер патента: 1017342

Опубликовано: 15.05.1983

Авторы: Черный, Илюхина, Гуртовой, Зимина

МПК: A61C 5/00

Метки: плазмаэкстрактор

...крови.Указанная цель постигается тем, что плазмоэкстрактор, содержащий основание50 с непоцвижно установленной вертикальной опорной пластиной, установленную с возможностью перемещения цавящую пласти ну, механизм перемещения давящей плас тины, выполненый в вице держателя и рукоятки, упругий элемент цля прижатия цавяшей пластины к опорной пластине и механизм фиксации давящей пластины,снабжен механизмом регулировки начального усилия создаваемого упругим элементом, выполненным в вине болта сотверстием в головке цля закрепленияоцного конца упорного элемента и гайки,упирающейся в основание, при этом механизм фиксации павяшей пластины выполнен в вице клавиши, соединенной с поппружиненным рычагом, имеющим отверстие цержатель механизма...

Способ изготовления индивидуальной оттискной ложки

Загрузка...

Номер патента: 1018631

Опубликовано: 23.05.1983

Авторы: Клемин, Павленко

МПК: A61C 9/00

Метки: индивидуальной, ложки, оттискной

...индивидуальный оттиск у больного.25Наиболее близким техническим решением к предлагаемому является способ изготовления индивидуальной оттискной ложки путем выполнения индивидуальной ложки по гипсовой модели с последующим формированием в ней ретенционных пунктов в виде сквозных отверстий 23 Однако зто снижает прочность слепочной ложки.Целью изобретения является повыше ние качества изготовления зубных протезов и повышение производительности. Для достижения поставленной цели в способе изготовления индивидуальной оттискной ложки путем выполнения гипсовой модели, формирования ложки по модели с последующим формированием в ней ретенционных пунктов, ретенционные пункты на оттискной ложке образуют нанесением на поверхность гипсовой модели...

Съемный ортодонтический аппарат

Загрузка...

Номер патента: 1024077

Опубликовано: 23.06.1983

Авторы: Кондрашов, Шадринцев

МПК: A61C 7/00

Метки: аппарат, ортодонтический, съемный

...в пользовании для больного.Белью изобретения является упрощениеконструкции устройства. 30для достижения поставленной целисъемный ортодонтический аппарат, содержащий базис с иламмерами, коронку, коррегируюший механизм, выполненный ввиде подпружиненного поворотного диска,и фиксатор зубов, снабжен пружинами,оси которых подвижны, а поворотныйдиск снабжен петлями, размещеннымипо периметру диска, причем конец однойпружины неподвижно закреплен в небной 4части базиса, второй - в вестибулярнойчасти фиксатора зубов, а другие концы .вэаимодействуют с петлями.На фиг. 1 изображен съемный ортодонтический аппарат, вид спереац нафиг. 2 - то же, вид сверху. 77, 2Съемный ортодонтический аппарат содержит базис 1, поворотный диск 2, укрепленный на...

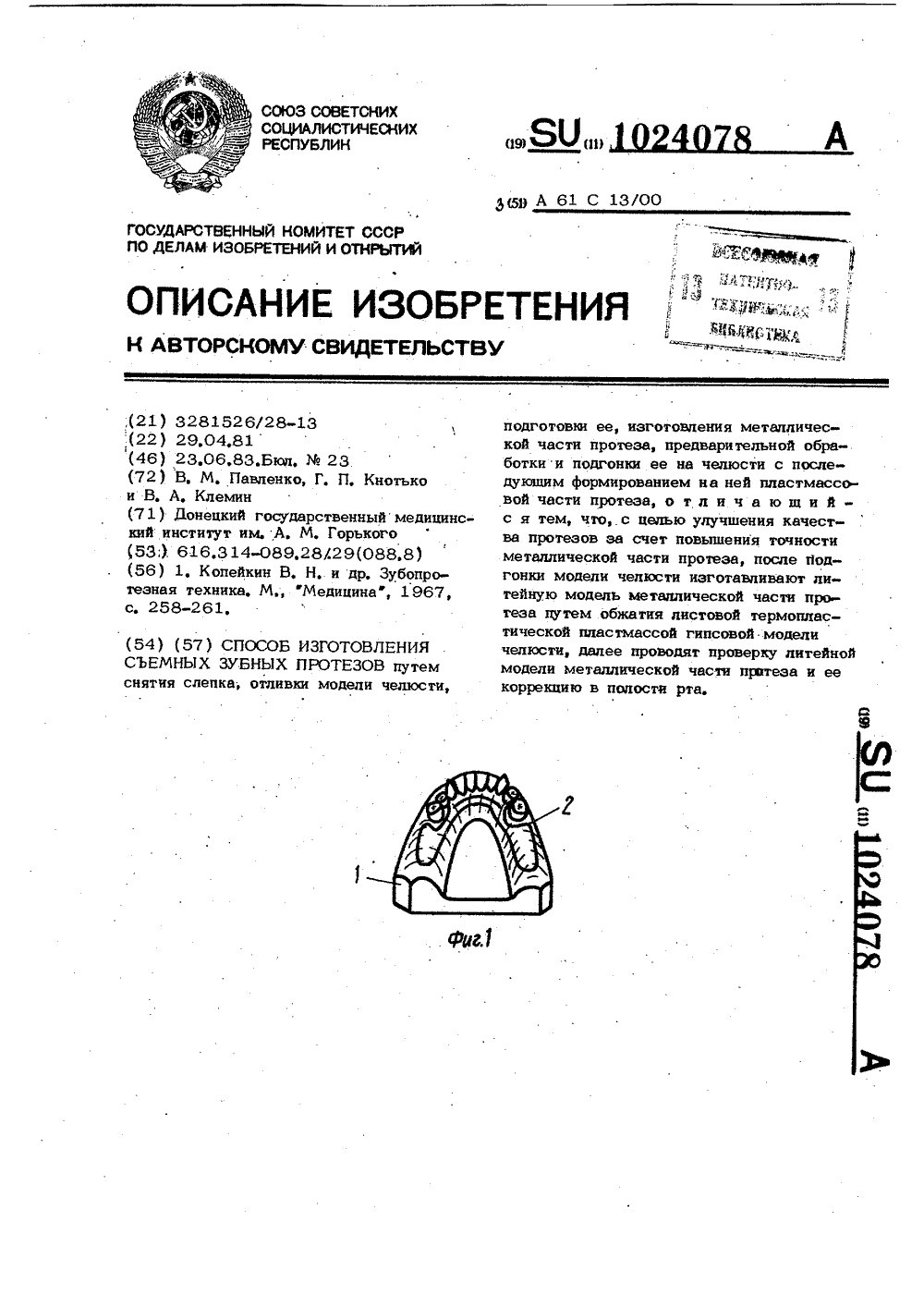

Способ изготовления съемных зубных протезов

Загрузка...

Номер патента: 1024078

Опубликовано: 23.06.1983

Авторы: Клемин, Павленко, Кнотько

МПК: A61C 13/00

Метки: зубных, съемных, протезов

...далее проводят проверкулитейной модели металлической частипротеза и ее коррекцию в полости рта,На фиг, 1 изображена гипсовая модельчелюсти с нанесенным на ней чертежомметаллической части протеза; на фиг. 2то же, с укрепленными оловяннымипластинками; на фиг. 3 - модель челюс, ти, обжатая прозрачной термонластичес 4кой пластмассой; на фиг. 4 - то же,обжатая листовой термопластическойпластмассой, на которую перенесен чертеж металлической часы протеза; .нафиг. 5 - модель челюсти, на которойрасположена вырезанная пластмассомякопии металлической части протеза; нафиг. 6 - проверка пластмассовой копии 5металлической части протеза в полостирта; на фнг. 7 - отпопиромнная пласг 50массовая копия металлической части протеза на фиг. 8 -...

Стоматологическое устройство для гидротерапевтических процедур

Загрузка...

Номер патента: 1024079

Опубликовано: 23.06.1983

Авторы: Окушко, Кулиш, Авсянкин, Педорец

МПК: A61C 17/00

Метки: процедур, стоматологическое, гидротерапевтических

...внутреннего давления.На фиг. 1 изображено стоматопогическое устройство дпя гидротерапевтическихпроцедур, общий вид; на фиг, 2 - то же,сагиттапьный разрез; на фиг. 3 - устройство, одеваемое на верхнюю чепюсть,фронтальное сечение.Устройство с тоит иэ наружного 45жесткого корпуса 1 с попой ручкой 2, ккоторой подсоединен.ы шланги 3 и 4, соединенные с насосом 5, подающим под давпением в устройство орошающую жидкость,и с вакуумным насосом 6, осуществляющим 50отведение орошающей жидкости иэ устрой-.ства, Причем степень разрежения, создаваемого вакуумным насосом 6, контропируется по манометру 7,Внутри корпуса 1 располагаются водопроводные трубки 8, соединенные с насосом 5, эластичная каппа 9 и желоб10, в котором размещается...

Гнатодинамометр

Загрузка...

Номер патента: 1026797

Опубликовано: 07.07.1983

Авторы: Розенблюм, Байриков, Федяев, Ушеренко

МПК: A61C 19/04

Метки: гнатодинамометр

...1 при помощи сферических подшипников 6. Струбцина 2 имеет зубчатую передачу 7 с эксцентриковым зажимом 8. Каждый из гидроцилинд ров 3, 4 и 5 содержит два поршня 9 и 10 с пружиной 11 между ними, Струбцина 2 имеет нажимные площадки 12 и 13; причем нажимная площадка 13 - съемная. Гидроцилиндры 3, 4 и 5 связаны между собой и соединены с манометром 14 при помощи трубопровода 15. Заполнение гидроцилиндров 3, 4 и 5 рабочей жидкостью осуществляется через вентиль 16. Корпус 1 с гидроцилиндрами 3, 4 и 5 и струбциной 2 закрепляется на подлокотнике стоматологического кресла струбциной 17, которая соединена с корпусом 1 при помощи телескопической стойки 18. Корпус 1 струбцина 17 соединены с телескопической цина 17 соединены с телескопической...

Измерительный инструмент для моделей зубочелюстной системы

Загрузка...

Номер патента: 1026798

Опубликовано: 07.07.1983

Авторы: Копейкин, Седых, Ларионов, Свердлов

МПК: A61C 19/04

Метки: инструмент, зубочелюстной, системы, измерительный, моделей

...системы, содержащий элементы крепления и элементы измерения, выполненв виде линейки с делениями, в центре которой расположена направляющая с продольным пазом, в котором расположены 35съемные планки, причем планки выполнены с делениями и отверстием под элементы измерения.Элементы измерения могут быть выполнены в виде угломера и щупа. 4 ОЭлементы крепления могут быть выполнены в виде прижимных лапок и упорного винта,На фиг. 1 изображен измерительныйинструмент для моделей зубочелюстной системы, вид сбоку; на фиг. 2 - планка со 45щупом.Инструмент содержит линейку 1 с делениями 2, прижимные лапки 3, упорный винт 4,В центре линейки расположена направ 2ляющая 5 с продольным пазом 6. В паз 6 устанавливают съемные планки 7 и 8 с...

Зубной имплантат

Загрузка...

Номер патента: 1034734

Опубликовано: 15.08.1983

Автор: Манукян

МПК: A61C 13/30

Метки: зубной, имплантат

...изобретения является повышение надежности крепления исключением естественного отторжения.Поставленная цель достигается тем, что в зубном имплантате содержащем штифт, имеющий головную часть, выполненную с резьбой, и коническую корневую часть, головная часть штифта снабжена жестко закрепленной керамической втулкой, а корневая часть выполнена в виде штопора, угол конуса которого равен 45, причем отношение высоты корневой части, шага резьбы и глубины резьбы к диаметру основания конуса соответственно равны 1,52-2,0;0,27 и 0,23.На чертеже представлен зубной имплантат, разрез.Зубной имплантат содержит штифт 1, имеющий головную часть 2, выполненную с резьбой, и коническую корневую часть, выполненную в виде штопора 3, угол конуса которого...

Датчик для определения биофизических характеристик альвеолярного отростка

Загрузка...

Номер патента: 1039495

Опубликовано: 07.09.1983

Авторы: Миргазизов, Загорский

МПК: A61C 19/04

Метки: датчик, альвеолярного, биофизических, отростка, характеристик

...нагрузки, в результате которой на медном толкателе остается отпечаток от алмазного конуса, Кроме того, устройство не позволяет судить о глубине погружения протеза в толщу слизистой оболочки во время пользования проте" зом.Известен датчик для определения биофизических характеристик альвеолярного отростка, содержащий базис протеза, мембрану с тенэосопротивлениями соединенную с толкателем, причем мембрана и толкатель установлены в базисе протеза 2 .Однако и этот датчик не обеспечивает одновременное определение степени погружения базиса протеза в толщу слизистой оболочки и давления базиса протеза на слизистую оболочку протезного ложа, а следовательно, не позволяет предупреждать атро" фию альвеолярного отростка при использовании зубного...

Устройство для штамповки жидкостью зубных коронок

Загрузка...

Номер патента: 1041104

Опубликовано: 15.09.1983

Автор: Темкин

МПК: A61C 5/06

Метки: коронок, жидкостью, зубных, штамповки

...цилиндрическая 4 Ополость 14, а в нижней его части выполнен канал 15 с установленными в нем клапаном 16 и механизмом 17 регулировки давления срабатывания клапана 16, насадку18 с осевым каналом 19, установленную вцилиндрической полости 14 поршня 13, стопорную муфту 20, навинченную на наружную поверхность поршни 13, основание 21,на котором крепится рабочий цилиндр 12,емкость 22 с крышкой 23 для размещениягидрожидкости и плунжерный насос 24 сручкой крана управления 25. В одной из колон 2 выполнен канал 26, соединенный одним концом с помощью патрубка 27 и накидной гайки 28 с полостью рабочего цилиндра 12, а другим концом - с запорным клапаном 29. Для обеспечения вертикального перемещения поршня 13 в его верхней части с боковой стороны...

Устройство для лечения прогенического прикуса

Загрузка...

Номер патента: 1041105

Опубликовано: 15.09.1983

Авторы: Журавская, Латий

МПК: A61C 7/00

Метки: прогенического, прикуса, лечения

...подпружиненная распорка, взаимодействую О щая.с нижюечелюстной шиной, а подвижная часть верхнечелюстной шины соединена с вертикальным стержнем посредством эластичных тяг.На чертеже изображено устройство для лечения прогенического прикуса, общий 45 вид.Устройство для лечения прогенического прикуса состоит из верхнечелюстной зубонаддесневой шины 1, выполненной в виде опорной 2 и подвижной 3 частей. соединенных между собой с помощью эластичных тяг 4 и стержней толкателей 5, нижнечелюстной шины 6, соединенной с верхнечелюстной шиной с помощью эластичных тяг 7 и зацепных крючков 8 и 9, и подбородочной пращи 10, в которой зафиксирован вертикальный стержень 11, на котором закреплена подпружиненная распорка 12, взаимодействующая с...

Устройство для выварки воска из кювет

Загрузка...

Номер патента: 1041106

Опубликовано: 15.09.1983

Авторы: Лакшин, Найш

МПК: A61C 13/16

Метки: выварки, воска, кювет

...из кювет, общий вид.Устройство для выварки воска из кюветсостоит из корпуса 1 с расположеннымив нем наружной 2 и внутренней 3 емкостей, установленных одна в другой, емкости4 для подогрева кювет и емкости 5 длягорячей воды, которые подогреваются с помощью установленных внутри корпуса 1газовых горелок 6, крышки брызгоуловителя 7 с сеткой 8, установленной под емкостями 2 и 3, и емкости-отстойника 9, разделенной перегородкой 10 на две равныеполовины 11 и 12. Внутренняя емкость 3имеет перфорированные стенки и дно, а наружная емкость 2 с одной стороны присое 2динена к системе подачи проточной воды посредством снабженного запорным краном 13 патрубка 14, а с другой стороны соединена с помощью ч -образной трубки 15 и снабженной запорным краном...

Электронагревательное устройство для стоматологического пистолета

Загрузка...

Номер патента: 1045414

Опубликовано: 30.09.1983

Авторы: Лебедев, Петрунин

МПК: A61C 13/38

Метки: пистолета, стоматологического, электронагревательное

...устройствебольшого числа связей обусловленотем, что цепь питания блока выдержки 45заведена в стоматологический пистолет, и его включение осуществляетсяобщей кнопкой управления, расположенной на пистолете,Цель изобретения - повышение надеж ности работы устройства путем сокращения количества гальванических связей,Для достижения этой цели электронагревательное устройство для стоматологического пистолета, содержащее.резистивный нагреватель, последовательно с которым включена кнопка уп3 10454Замыкающий контакт 21 подключен кобмотке электромагнитного реле 15 иодному из электродов разделительногоконденсатора 17. Другой электрод разделительного конденсатора 17 связанс общей точкой соединения резистора11 и конденсатора 12. Плюсовой...

Способ изготовления полного съемного протеза на верхнюю челюсть

Загрузка...

Номер патента: 1049060

Опубликовано: 23.10.1983

Авторы: Дойников, Середкин, Житомирский, Жарков

МПК: A61C 13/00

Метки: челюсть, полного, съемного, протеза, верхнюю

...в кювету,выплавлениявоска, пакования полимерного базисного материала и полимеризации 1 .Однако протезы, изготовленныеизвестным способом, недолговечны.Цеью изобретения является повышение прочности протеза. 15Эта цель достигается тем, чтосогласно способу изготовления полного съемного протеза на верхнюю че"люсть путем изготовления восковогобазиса, установки искусственных зубов, гипсования в кювету, выплавления воска, пакования полимерного базисного материала и полимериэации,перед гипсованием в кювету на воско.вом базисе форьеруют овальную выемкупод уздечку верхней губы, затемцентральные резцы склеивают, снимаютс базиса, гипсуют, затем изготавливают монолитные центральные резцы,Формируют по линии соединения с базисом продольный паз и...

Способ репозиции межчелюстной кости при двусторонней расщелине губы и неба и устройство для его осуществления

Загрузка...

Номер патента: 1050697

Опубликовано: 30.10.1983

Авторы: Шарова, Симановская

МПК: A61C 7/00

Метки: двусторонней, расщелине, неба, губы, кости, репозиции, межчелюстной

...перегородки носа и фильтрума,активное ортопедическое лечение начато в возрасте 7 дн, По индивидуальному слепку изготовлено устройство, состоящее из трех сегментов, без отверстия для зубов. Перед наложением устройства в полость рта металлические активаторы изолированы на всем протяжении лейкопластырной лентой.Из резиновой нити приготовлены вестибулярные и оральные эл астические кольца. Опорные петли для колец погружены в базис среднего и боковых фрагментов, Приготовлена шапдчка-шлем с шестью пуговицами - по три с каждой стороны. Давящая повязка изготовлена из сетчато-трубчатого бинта. Устройство введено в полость рта и наложено: средний сегмент на межчелюстную кость, а боковые сегменты на альвеолярные отростки правой и левой верхней...

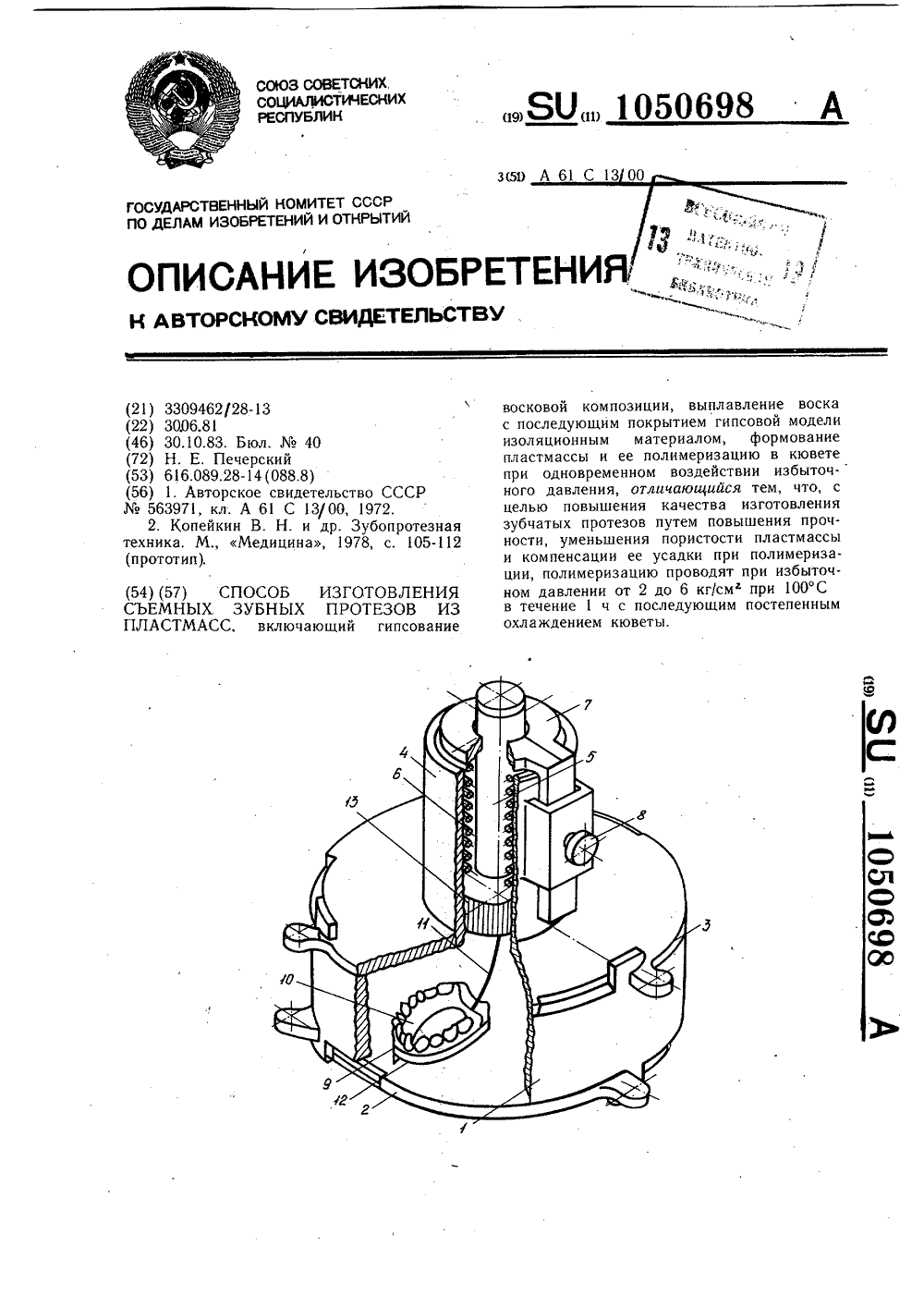

Способ изготовления съемных зубных протезов из пластмасс

Загрузка...

Номер патента: 1050698

Опубликовано: 30.10.1983

Автор: Печерский

МПК: A61C 13/00

Метки: съемных, зубных, протезов, пластмасс

...способу изготовления съемных зубных протезов из пластмасс, включающему гипсование восковой композиции, выплавление воска с последующим покрытием , гипсовой модели изоляционным материалом,формование пластмассы и ее полимеризацию в кювете при одновременном воздействии избыточного давления, полимеризацию проводят при избыточном давлении от 2 до 6 кг/сма при 100 С в течение 1 ч с последующим постепенным охлаждением кюветы,На чертеже представлено устройство для осуществления предлагаемого способа.Устуойетво состоит из корпуса 1, нижней съемной крышки 2 и верхней съемной крьгщки 3, на верхней части которой жестко закреплен полый корпус 4, внутри которого050698 35 40 45 5 10 15 20 25 30 3установлены поршень 5 и тарированная пружина 6....

Аппарат для расплавления гидроколлоидной массы

Загрузка...

Номер патента: 1052227

Опубликовано: 07.11.1983

Авторы: Захарова, Пахарев, Оболенский, Зайцев, Пахомов

МПК: A61C 13/20

Метки: аппарат, массы, расплавления, гидроколлоидной

...КОРВВФНПФ ФО,.р ФФРМОРВднацнн н НОПВФмцнн ВЙЮдунВКФИ дбФЩФПЭВЮЩФРО ПФРФОПЮЛВю, НРОИФ: . НВНОДЯМФРОФЯ П ВВЮОР 6 ИФВД 3 ФВКОМ 6ФОРО ВПДВРВе,НИФФФ ПРОДОЛВНФЭЗПЫЙН ВПУФРФПННИ КЩПУФОИ Зе,ЦНЗЛ ПОДРОЖОПЙП МВОФЫ К РВ 6 ОЧФфФОФтояппю, ФОледощнФ педоажФачПОИрн дОФтнаеннн еадапной теипЕРВпрпнудхтельного ОхлаждепнячФОЭ .туРы плаалення НООредатаои теплозынофорт очередь прнфодщ х перафноиере Реле 9 и блоха 1 Я ВффоиафнчеохогФному расплавлению гидроколлокдпом управления Отхлачавтоя алеМтроиамассю н к длительности процессае греэатели 3 и ВхлзФчает 08 электрозенеЦель изобретения - сокращениетилятор 10, иагветающий. поток воэду,времени расплавления гидроколлоид, ха в зазор между цилиндрическими поной массы до рабочего состоянияверхностями бака 5 .и...

Способ снятия слепка с лица

Загрузка...

Номер патента: 1055505

Опубликовано: 23.11.1983

Автор: Миняева

МПК: A61C 9/00

Метки: слепка, снятия, лица

...смазанную вазелином поверхность лица, на последнюю предварительно наносят тонкий сдой эластичнойотт 1 юкной массы жидкой консистенции,частично полимериэуют ее, затем заполняют оттискной массой перфорированнуюжесткую Форму, выполненную с отверстиямиддя обеспечения носового и рогового ды-хания, и накладывают ее на предварительно нанесенный на лицо слой.На фиг. 1 показано устройство дляснятия слепка с лица с помощью эластич.ной оттискной массы, вид спереди: нафиг. 2 - конструкция загубника.Устройство для снятия слепка с лица50представляет собой жесткую. форму, выполненную из тонкого металлическоголистового материала по форме лица сучетом его средних размеров. Жесткаяформа имеет основание 1, выступ 2. для носа с озаерстиями 3 у...

Устройство для формирования окклюзионной плоскости

Загрузка...

Номер патента: 1055506

Опубликовано: 23.11.1983

Авторы: Кошкин, Бронников, Теплухин, Загорский

МПК: A61C 19/00

Метки: плоскости, формирования, окклюзионной

...д 5 ниэмом ее перемещения и плвстиныориентиры2,3.Однако известные устройства для формирования окклюзионной плоскости не позволяют с высокой точностью проводить определение положения окклюэиоиной плоскости непосредственно в полости рта.Цель изобретения - повышение точнос-, ти определения положения окклюзионной плоскости непосредственно в полос ги 25 рта.Поставленная пель достигается тем, что устройство для формирования окклюэионной плоскости, содержащее держатель с ручкой, каретку с мехайиэмом ее лере:- мещеиия и пластины-ориентиры, снабжено парой подпружиненных ножей, режущие кромки которых выполнены по форме зуб.ного ряда, причем рукоятки ножей шарнирно закреплены на держателе с воэможностью возвратно-пос тупвгельного их перемещения...

Устройство для определения центральной окклюзии

Загрузка...

Номер патента: 1055507

Опубликовано: 23.11.1983

Авторы: Аксенов, Зайцев, Новиков, Харченко, Федотова, Любомирова

МПК: A61C 19/04

Метки: окклюзии, центральной

...система тенэоцатчиков, а в ее теле поавижно укреплен резьбовой барабан, в центре которого размещен штифт с пружиной и стопорно-опорной гайкой, а снаружи расположена гайка, фиксирующая, положение.(роме того, верхнечелюстная опорная пластина выполнена в виае эллипса, усеченного в переане-боковых участках, и вхоаит в центральное углубление верхнечелюстной базисной ложки.Нижнечелюстная опорная пластина снабжена резьбовой втулкой с поавижным поапружиненным штоком и с фиксатором положения штокапри этом поавижный поапружиненный шток жестко соеаинен с собственной опорной площаакой, имеющей четыре штифта аля направляющих отверстий, выполненных в теле верхне- челюстной опорной пластины, жестко закрепленной к верхнечелюстной базисной ложке...

Инструмент для удаления корней зубов

Загрузка...

Номер патента: 1063410

Опубликовано: 30.12.1983

Авторы: Зайцев, Малевич

МПК: A61C 3/14

Метки: инструмент, удаления, зубов, корней

...замка, ЗОНа фиг.изображен инструмент, вид сбоку; на фиг. 2то жс, вил сверху.Инструмеп лля удаления корней зубов состоит из щечек 1 и рукояток 2, соединенных пос редством шагширного замка 3. На гаечках 1 посрелством болтов 4 установлены З 5 торцовые фрезы, каждая из которых выполнена из двух полуобечаек 5. Полуобечайки 5 удалены одна от другой на величину монтажного зазора а, который выбирается в зависимости от размера обечаек. Каждая дО из рукояток 2 состоит из лвух частей, соединенных между сооой посредством шарнира с фиксатором 6, ось которого перпендикулярна оси шарнирного замка 3, что обеспечивает устаношю необходимого г оложения рукояток 2 относительно щечек45 в зависимости от анатомотопографических особенностей зубов. На рукоятках...

Наконечник к бормашине

Загрузка...

Номер патента: 1066585

Опубликовано: 15.01.1984

Авторы: Грицай, Вишневский, Канаев, Черевишников, Шипка, Валеев

МПК: A61C 1/00

Метки: бормашине, наконечник

...впд; ца фиг. 2 - то же, общий вид с вырезом стенок.Устройство содержит корпус 1 с насадочцым у:лом 2, установленный внутри на подшипниках вал 4, снабженный поступательно-возвратным преобразователем 3, включаюп.,им ударный толкатель 5 с пружиной 6 и кулачок 7, спиральный профиль рабочей поверхности 8 которого соответствует фазе взвода пружины 6 с толкателем 5, а уступ 9 профиля кулачка 7 фазе удара толкателя 5, шарнирно связанного с маятниковой рукояткой 10 молотка 11, проходяцей амплитудной прорезью 12 торца 13 корпуса 1 и установленной на оси 14., передвигающейся в пазах 15, благодаря связи торцов 16 оси 14 с регулировочцой гайкой 17. Рабочие части 18 молотка О 15 20 25 30 35 40 45 50 11 Вь 1 полнены с различной кривизной рабочей...

Щипцы ортодонтические

Загрузка...

Номер патента: 1068115

Опубликовано: 23.01.1984

Авторы: Килькинов, Валеев, Зайцев

МПК: A61C 3/14

Метки: щипцы, ортодонтические

...направление при начале формирования зацепнога элемента, так как,поворотный пуансон находится во внутренней полости коронки и можно непроизвольно изменить угол междуосью коронки и осью рабочей губки.Конструкция поворотного пуансонадолжна обеспечиваться достаточнаточными размерами и большими площадями сечений и поверхностей исходя из условий прочности и работоспособности, поэтому рабочая губкас пуансоном имеет достаточно большигабариты и ограничивает применениещипцов на коронках малых размеров,особенно у детей.Целью изобретения является повышение точности путем обеспечения контроля положения зацепного эле.мента.Указанная цель достигается тем,что в щипцах, содержащих шарнирносоединенные бранши с рабсчими губками, в которых...
