A47L 1/08 — с подачей жидкостей, например моющих препаратов

Приспособление для мытья окон

Загрузка...

Номер патента: 68264

Опубликовано: 01.01.1947

Автор: Повзнер

МПК: A47L 1/08

Метки: мытья, окон

...накладкой для протирания стекла,Приспособление может быть применено также для мытья зеркал, стен, окрашенных масляной краской, и иных подобных поверхностей,На фигуре изображен общий вид приспособления в перслективе, Резервуар 1 укреплен на рукоятке 2. К одной стороне резервуара лрикреплен фитиль 3, смачиваемый моющей жидкостью из резервуара, а к другой резиновая или из другого подобного материала пластина 4, Резервуар закрывается крышкой б.Пользование приспособлением осуществляется в следующем порядке. В резервуар 1 через отверстие для крышки о наливают моющую жидкость. Для ускорения насыщения фителя 3 жидкостью из резервуара его поверхность предварительно смачивают водой. Мокрым фитилем протирают поверхность стекла окна, пока она не...

Устройство для промывки окон.

Загрузка...

Номер патента: 113667

Опубликовано: 01.01.1958

Автор: Ильговский

МПК: A47L 1/08

Метки: окон, промывки

...и. поверхностей представляет собою круглую щетку 1, закрепленную на втулке 2, соединенной при помощи шарнира 3 с рукояткой 4. В рукоятке помещена эластичная трубка 5, служащая для подвода воды к щетке 1. Последняя охватывается круглым кожухом б, закрепляемым на втулке 2, На края кожуха б надета эластичная манжета 7, а в нижней части кожуха помещена отводная трубка 8 для отработанной воды. Рукоятка устройства состоит из нескольких прямых стержней 9, соединенных между собою шарнирами 10. Конструкция шарнира изображена в увеличенном масштабе на фиг. 4.Благодаря шарнирам рукоятке можно придать требуемый изгиб (например, для промывки изнутри помещения наружных поверхностей окон).При пользовании устройством трубку для подвода воды подключают к...

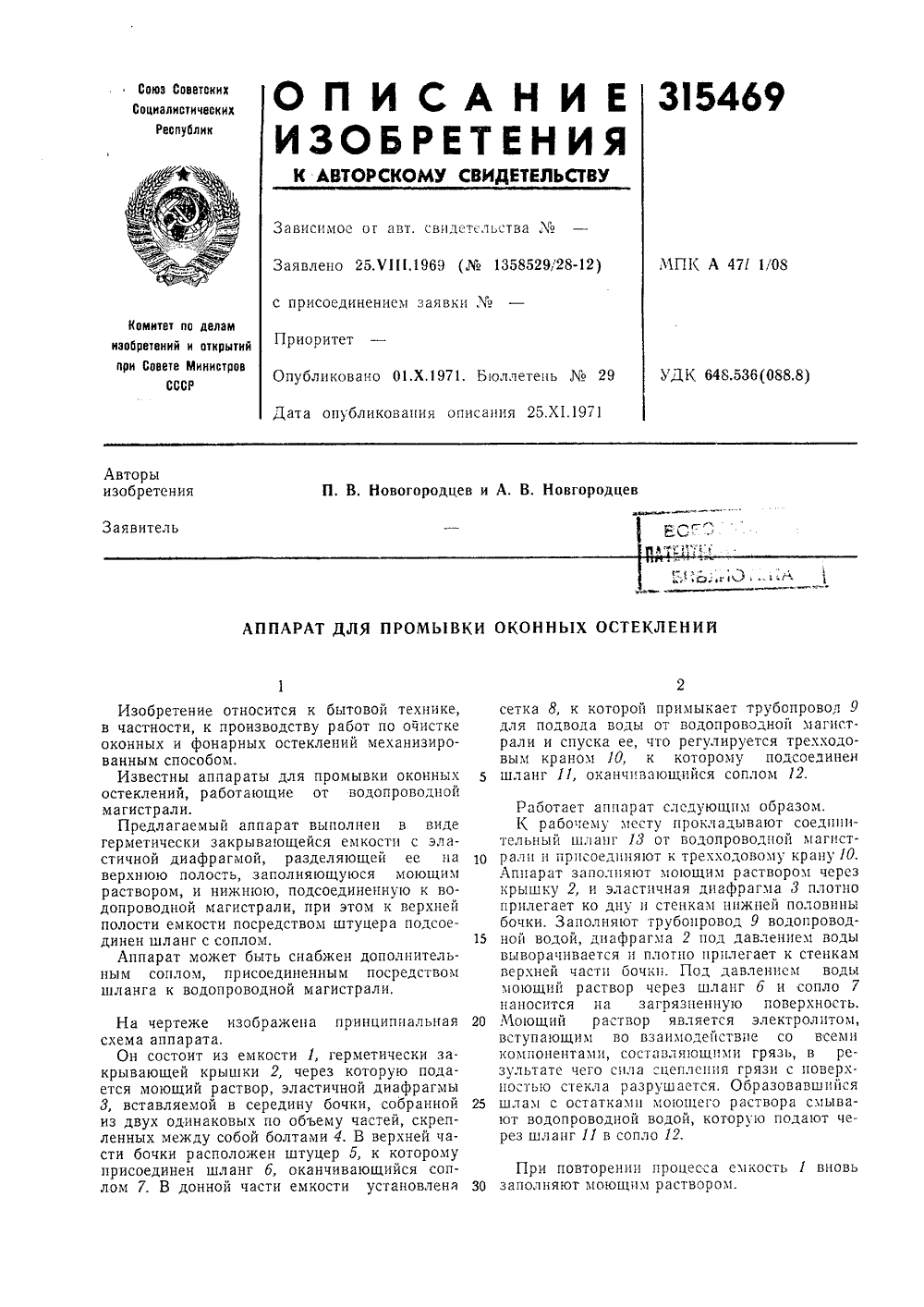

315469

Загрузка...

Номер патента: 315469

Опубликовано: 01.01.1971

Авторы: Новогородцев, Новгородцев

МПК: A47L 1/08

Метки: 315469

...результате чего сила сцепления грязи с поверхностью стекла разрушается, Образовавшийся 25 шлам с остатками моющего раствора смывают водопроводной водой, которую подают через шланг 11 в сопла 12. ображена принциппаль Изобретение относится к бытовой технике,в частности, к производству работ по очисткеоконных и фонарных остеклений механизированным способом.Известны аппараты длостеклений, работающием а г истр ал и.Предлагаемый аппарат выполнен в видегерметически закрывающейся емкости с эластичной диафрагмой, разделяющей ее наверхнюю полость, заполняющуюся моющимраствором, и нижнюю, подсоединенную к водопроводной магистрали, при этом к верхнейполости емкости посредством штуцера подсоединен шланг с соплом,Аппарат может быть снабжен...

Аппарат для очистки плоских поверхностей

Загрузка...

Номер патента: 345655

Опубликовано: 01.01.1972

Авторы: "пьер, Жан, Иностранцы, Вители

МПК: A47L 1/08

Метки: аппарат, поверхностей, плоских

...Колпак 50 соединен струбкой 54, аналогичной трубке 8 насосныхустройств, Эта трубка переходит в колпак 50узкой щелью 55.Внутри полости колпака 50 приклеена синтетическая губка 56, взаимодействующая вовремя работы с очцщасмой поверхностью снеобходимым давлением, при этом четыре отростка 57, составляющие одно целое с колпаком 50, обеспечивают между кромками 44, 48и очищаемой поверхностью зазор в несколькодесятых долей миллиметра.Для облегчения очистки высокорасположецных поверхностей очистительный насадок имеет углубления 58 для введения в цих съемнойрукояткиДля ускорения очистки и сушки очищаемойповерхности ца очистительном насадке установлен скребок 59, изготовленный из твердойрезины и снабженный пластмассовым держателем 60,...

354636

Загрузка...

Номер патента: 354636

Опубликовано: 01.01.1972

Авторы: Жан, "пьер, Иностранпы

МПК: A47L 1/08

Метки: 354636

...снабжен резиновой мембраной 12, поддерживаемой ра 354636ф , фмой 13и сообщающейся с питающим каналом 9,К основанию внутреннего щитка при помощи винтов 11 прикреплен лист И, свободный конец которого снаожен резиновои раклеи 1 о, установленнои по оольшои диагонали насадка.оответственно отверстиям 1 У в листе 1 а выполнены отверстия 1I для попадания струи воды на очищаемую поверхность. Отверстия 10 расположены по обе стороны ракли 1 о. г 1 асадок в нижнеи части снаожен отверстием 18 для отсасывания жидкости и рукояткой 19, на которой установлен вентиль на чертежах не показан).Вентиль расположен в вакуум-магистрали. При нажатии кнопки вентил моющая жидкость подается к питающему каналу, при отпуске ее в каналах создается разрежение.11 ри...

895403

Загрузка...

Номер патента: 895403

Опубликовано: 07.01.1982

Авторы: Дорошин, Авторы

МПК: A47L 1/08

Метки: 895403

...массы 6 крючков 7 и прижимов, выполненных в виде изогнутых рычагов 8 с шарниром 9. Моющая головка 1 имеет уплотнение 10, ограничительное кольцо 11, выполненное, например, из фторопласта, и отверстие 12 для подвода увлажнителя (гара) по трубопроводу 13 из емкости 14 с нагревательным элементом 15, перекрывным краном 16 и манометром 17 установленным на крышке 18 емкости 14. К держателю 18 шарнирно крепится рукоятка 19. Фиксатор 20, установленный на держателе 18, предназначен для фиксированного положения рукоятки 19.895403 Составитель Н. Во,Техред Л. БойкасТираж ОДГосударственного комитлам изо 5 ретений и отква, Ж - 35, РаушскаяПатент, г. Ужгород, у конаКоррекорПодписноеета СССРрытий едактор О. Юрковааказ 115305ВНИ. ни,гка 5 И по 113035,...

Устройство для очистки поверхностей

Загрузка...

Номер патента: 912142

Опубликовано: 15.03.1982

Автор: Скрипниченко

МПК: A47L 1/08

Метки: поверхностей

...4 и 5, жестко соединеннцми с корпусом 1 и размещенными с разных сторон диска 3. Диск 3 является элементом пневматического двигателя, так как, на нем кроме кольцевой щетки 6 установлены турбинные лопатки 7 под уг" лом к радиусу диска 3 в его средней части. Через днище .корпуса 1 пропущен и укреплен в нем осевой трубопровод 8 моющей жидкости дпя подачи к щетке 6. На торце осевого трубопровода 8 подвода воздуха жестко закреплен дополнительный диск 9, который вместе с диском 4 образует сопловый аппарат пневматического двигателя, Этот сопловый аппарат выполнен в виде кольцевой щели между диском 4 и дополнительным диском 9 и соединен с нагнетательным каналом, каковым является осевой трубопровод для подвода воздуха в виде части корпусг 1....

Устройство для очистки поверхностей

Загрузка...

Номер патента: 957850

Опубликовано: 15.09.1982

Авторы: Коростылева, Скрипниченко

МПК: A47L 1/08

Метки: поверхностей

...внешней стороне корпусаприкреплена эластичная юбка.На чертеже изображено устройстводля очистки поверхностей, общий вид.Устройство имеет корпус 1, шарнир,но укрепленную на нем рукоятку 2,трубки подачи 3 и отсоса 4 рабочейсреды с клапанами 5 и 6, гидромашинку 7 с устанзвленной на ее валукольцевой щеткой 8. В стенках корпуса выполнена кольцевая полость 9,охватывающая щетку 8, свяаанная через клапан 10 с трубкой отсоса рабочей жидкости 4, К внешней сторонекорпуса 1 прикреплена эластичнаяюбка 11,.Устройство для очистки поверхностей работадт следующим образом.Корпус 1 прикладывают кольцевой 25 щеткой 3 к очищаемой поверхности.Открывают клапаны для подачи 5 иотвода 6 рабочей среды от насоса(на чертеже не поюазан) к гидромашинке 7 и обратно от...

Устройство для мойки поверхностей

Загрузка...

Номер патента: 961662

Опубликовано: 30.09.1982

Авторы: Веселовский, Епишин

МПК: A47L 1/08

Метки: поверхностей, мойки

...11 отработанной жидкости. Эластичная манжета 1 О выполнена в виде присоски.Устройство работает следующим образом.Включают привод щетки 5. Моющую жидкость по трубопроводу 8 подают под давлением в полость 4, откуда через отверс- з 5 тия 6 жидкость попадает в рабочую полость 3, Моющая кидкость, поступая на загрязненную поверхность, размягчает, а вращающаяся щетка 5 разрывает грязевую пленку. Под действием центробежных сил отработанная моющая жидкость 40 вместе с грязью отбрасывается в периферии рабочей полости 3 и через отверстия решетки 12 попадает в кольцевую полость 11, служащую для сбора отработанной моющей жидкости. Из кольцевой полости 11 отработанная жидкость через патрубок трубопровода 9 отсасывается. Благодаря направленности...

Устройство для очистки поверхностей

Загрузка...

Номер патента: 1001917

Опубликовано: 07.03.1983

Авторы: Саратовский, Волков, Дьяченко, Медведев

МПК: A47L 1/08

Метки: поверхностей

...каналами 9,О и подводящими каналами 11, 12.Для регулирования дросселей 6, 7имеется маховик 3.емкостьснабжена фильтром 14 инасосом 15. Очистительный элемент 2смонтирован на шесте 16,Устройство для очистки поверхностей работает следующим образом.Насос 15 откачивает моющую жидкость из емкости 1 по трубопроводу 4с дросселем 6, каналам 3 очистительного элемента 2 и трубопроводу 5 сдросселем 7. Величина давления жидкости в каналах 3 очистительного элемента определяется величиной перепададавления на трубопроводе 4 и дросселе 6, Усилие прижатия очистительногоэлемента 2 к очищаемой поверхностиопределяется величиной давления моющей жидкости в каналах 3 очистительного элемента. 01917 4перепадов давления на дросселях приведена на фиг. 3. Кривая...

Устройство для очистки поверхностей

Загрузка...

Номер патента: 1031435

Опубликовано: 30.07.1983

Авторы: Медведев, Волков, Ипатов, Саратовский, Дьяченко

МПК: A47L 1/08

Метки: поверхностей

...изэластичного материала; имеющей каналдля прохода моющей жидкости, открытый со стороны обрабатываемой поверхности и связанный с системой нагнетания моющей жидкости и системой отсоса отработанной моющей жидкости, 40канал выполнен в виде плоской спирали, причем участок канала, образующий наружный виток спирали, связан с системой нагнетания моющей жидкости, а участок канала,образующий 45внутренний виток спирали, связан ссистемой отсоса отработанной моющейжидкости,Кроме того, боковые стороны канала имеют в поперечном сечении Форму 50:трапеции, меньшее основание которойобращено в сторону обрабатываемойповерхности,На фиг.1 представлено устройствообщий вид; на фиг.2 - вид по стрелке 55А на фиг. 1 на очистительный элемент). 1,Устройство...

Устройство для очистки оконных остеклений

Загрузка...

Номер патента: 1110438

Опубликовано: 30.08.1984

Авторы: Волков, Дьяченко, Медведев, Саратовский

МПК: A47L 1/08

Метки: остеклений, оконных

...присоски и связанную с системойподачи и отвода моющей среды и средство для обеспечения прижатия моющейголовки к очищаемой поверхности,снабжено тележкой со средством ееприжима к очищаемой поверхности, выполненным в виде мембранного механизма, шток которого связан с тележкой,40а его рабочая камера сообщается сполостью моющей головки, при этомпоследняя связана с корпусом мембранного механизма, а тележка имеет поменьшей мере два колеса с индивидуальными приводами,Кроме того, привод каждого колесавыполнен реверсивным.На фиг. 1 представлена принципиальная схема предлагаемого устройства;на фиг. 2 - вид А на фиг. 1,Устройство для очистки оконныхостеклений содержит моющую головку 1,выполненную в виде гидровакуумнойприсоски и...

Устройство для очистки гладких поверхностей

Загрузка...

Номер патента: 1149934

Опубликовано: 15.04.1985

Авторы: Медведев, Дьяченко, Саратовский, Волков

МПК: A47L 1/08

Метки: гладких, поверхностей

...Р, что приводит к снижению ихсуммарной силы трения по стеклу(в сравнении с силой трения по стеклу моющей головки 1), В третьем такте система управления 31 вьдает команду на обратный ход поршня гидроцилиндра 10, что сопровождается 1149934 3Изобретение относится к техникекоммучального хозяйства и можетбыть использовано для очистки гладких поверхностей, произвольно ориентированных в пространстве.5Известно устройство для очисткиповерхностей, содержащее средстводля регулирования давления жидкости, в которое входят игольчатыедроссели, установленные на параллельных трубопроводах 1.Недостатком известного устройства является неудобство в эксплуатации.Цель изобретения - повышениеудобства эксплуатации за счет автоматизации процесса перемещения...

Устройство для мойки поверхностей

Загрузка...

Номер патента: 1158160

Опубликовано: 30.05.1985

Авторы: Корнилов, Фриж, Козин, Максимов

МПК: A47L 1/08

Метки: поверхностей, мойки

...трубопровод для подачи моющегораствора к головке с клапаном и средствоуправления исполнительным элементом клапана, рабочая головка связана с рукояткойгибкой трубкой и пружиной, а средство управления исполнительным элементом клапана представляет собой двуплечий рычаг, установленный на корпусе рабочей головки таким образом, что одно плечо рычага расположено на гибкой трубке со стороны, противоположной размещению пружины, а другое контактирует с исполнительным элементом.На фиг. 1 представлено устройство, общий вид; на фиг. 2 - то же, в нерабочемположении; на фиг. 3 - то же, в рабочемположении,Устройство для мойки поверхностей содержит рабочую головку 1, шарнирно связанную с рукояткой 2, в полости которой размещены трубопровод 3 для отсоса...

Устройство для очистки горизонтальных поверхностей

Загрузка...

Номер патента: 1163840

Опубликовано: 30.06.1985

Авторы: Солодков, Меркулов, Калмыков, Савченко, Мелентьев

МПК: A47L 1/08

Метки: поверхностей, горизонтальных

...уста.новленный вертикально цилиндричес-кий корпус 1, в стенках которого выполнены тангенциальные каналы 2 для.сообщения с атмосферой, размещенныйв корпусе 1 с возможностью вращенияотносительно его вертикальной осирабочий орган 3, средство 4 подачимоющей среды па рабочий орган 3, па.трубок 5 для связи корпуса. 1 системой отсоса отработанной среды 1 непоказана) и узел 6 подачи промывочного раствора, Корпус 1 снабжен вертикально установленной цилиндрической перегородкой 7, разделяющей егополость на коаксиально расположенныеотсеки 8 и 9, При этом внутреннийотсек 8 связан со средством 4 подачимоющей среды, наружный 9 - с узлом6 подачи промывочного раствора, аперегородка 7 имеет тангенциальнорасположенные отверстия 10 для сообщения...

Рабочий орган к установке для очистки поверхностей

Загрузка...

Номер патента: 1194515

Опубликовано: 30.11.1985

Авторы: Козин, Додонов, Фриж, Янчиленко

МПК: B08B 3/04, A47L 1/08

Метки: поверхностей, установке, орган, рабочий

...19. Штуцер 9 фиксируется от осевого смещения гайкой 20 с подшипником (шариками) 21.Поводки 14 и 15 жестко закреплены на штуцерах 9 и 10, а втулки 7 и 8 имеют специальные продольные пазы 22 и 23, в которые вставляют поводки 14 и 15. Изогнутый концевой участок вакуумного рукава 3 образует гибкий шарнир 24, подпружиненный пружиной 25. Гибкий шарнир 24 оборудован гидроклапаном 26, который сообщается с очистной насадкой напорным шлангом 27. Гидроклапан 26 содержит подпружиненный клапан 28 и включается в работу с помощью нажимного рычага29. Нажимной рычаг 29 снабжен упором 30, взаимодействующим со штокомклапана 28,Насосный блок 5 содержит насос31, установленный в емкости 32, вакуумный блок 33, состоящий из вакуумного насоса 34 и...

Устройство для очистки поверхности

Загрузка...

Номер патента: 1443872

Опубликовано: 15.12.1988

Авторы: Солодков, Мелентьев, Овчинников, Меркулов

МПК: A47L 1/08

Метки: поверхности

...на обрабатынаемую ферму. Моющая жидкость через форсунки 8 и воздух иэ окружающей среды через тангенциальные каналы 3 поступают в отсеки 2 и вращаются в них (за счет тангенциального входа ноздуха через каналы 3), вовлекая во вращательное движение рабочие органы 5, Далее воздуха-жидкостный поток поступает через каналы 11 в дополнительные отсеки 9, где закручивается вместе с рабочими органами 10 в противоположном напранлении. В результате моющая жидкость, перемещенная с воздухом, движется в напранлении к центральному отсеку 19, меняя при этом направление вращения в соседних отсеках. Из.центрального отсека 19 через патрубок 4, шланг 13 и рукоятку 12 моющая жидкость со снятым загрязнением увлекаются в систему отсоса для сбора и...

Устройство для очистки гладких поверхностей

Загрузка...

Номер патента: 1533641

Опубликовано: 07.01.1990

Автор: Конищев

МПК: A47L 1/08

Метки: поверхностей, гладких

...Во внутренней полости каждойгусеницы между катками 3 на направляющих 8 установлены две распределительные камеры 9 и 10, поджатые к гусенице пружинами 11, Трубопроводами 12камера 9 соединена с вакуумным насосом, а камера 10 - с резервуаром моющей жидкости, Каждая присоска сквозными отверстиями 13 соедкнена с распределительными камерами 9 и 10. Устройство работае: следующим образом.Для перемещения устройства вверх или вниз включают приводные катки гусениц 6 и 5, и рама 1 двигается в40 выбранном направлении, При этом гусеницы 7 и 4 не вращаются и скользят по очищаемой поверхности, При необходимости переместить устройство влево или вправо выключаются приводные катки гусениц 6 и 5 и включаются приводные катки гусениц 7 и 4...

Устройство для очистки поверхностей

Загрузка...

Номер патента: 1542543

Опубликовано: 15.02.1990

Авторы: Савустьянов, Краснослободцев, Броссалин

МПК: A47L 1/08

Метки: поверхностей

...чертеже в качестве очишаемой поверхности 2, как пример, показана поврежденная поверхность стекла с трещинами 16.Устройство работает следующим образом.Корпусустройства устанавливается наочишаемой поверхности 2 и с помощью насоса 6 в канале 3 и в камерах 10 создается разрежение воздуха. Под действиематмосферного давления корпус 1 прижимается к поверхности 2 и удерживается на ней, амоюцая жидкость 7 из емкости 8 черезфильтр 4 и регулируемый дроссель 5 подается через отверстия 12 в камеры 10 ичерез отверстия 11 в гибком полотне 9попадает на очищаемую поверхность 2, Моюгцая жидкость 7 из камер 10 через отверстия 13 откачивается насосом 6 снова вемкость 8 и далее ее циркуляция продолжается.При очистке остекленных поверхностей...

Насадок для очистки поверхности

Загрузка...

Номер патента: 1567181

Опубликовано: 30.05.1990

Авторы: Мелентьев, Калмыков, Гарбарев, Солодков

МПК: A47L 1/08

Метки: поверхности, насадок

...12 соединяется пылесосным шлангом со всасывающей магистралью бытового пылесоса. Трубопровод 21 подсоединяется к сборной емкости системы сбора отработанной среды 18. Включается пылесос, корпус 1 открытым торцом устанавливается на очишаемую поверхность. При мойке сильно загрязненных поверхностей открывается кран 7 (при обработке слабо загрязнен 5 10 15 20 25 30 35 40 45 50 55 ных поверхностей или при промывке поверхности кран 7 закрывается). Часть воды из трубопровода 10 направляется по трубке 11 в емкость 5, где в воде растворяется концентрированная моющая жидкость и раствор моющей жидкости поступает в коллектор 8 и далее на очишаемую поверхность. Остальная часть воды из трубопровода 10 направляется в коллектор 8 и далее на...

Ручное устройство для мытья поверхности

Загрузка...

Номер патента: 1567182

Опубликовано: 30.05.1990

Авторы: Жабин, Цветков, Анопов, Гончаров

МПК: A47L 1/08

Метки: ручное, поверхности, мытья

...щетка настраивается на профиль очишаемой поверхности. Кц тушки 5 крепятся винтами 14 на кронштейнах 15, прикрепляемых к корпусу 1 винтами 16. Пористый материал 3 крепится к корпусу 1 зажимами 7. Лента из ткани 4 крепится на катушках 5 с помощью упругих игл 18, которые прошивают ткань н вводятся в соответствующие пазы на катушках 5,Через горловину 19 в бачок 6 залина. ется моющая жидкость, объем ее в исходном положении составляет примерно 2/3 объема бачка 6. Через зарядный клапан 20 в бачок заряжается сжатый воздух от1567182 Формула изобретения П 3 1 зсети сжатого газа, В качестве моющей ж идкости используется мыльный раствор, дистиллированная вода, спирт, которыми поочередно заправляется бачок 6 в соответствии с технологическим процессом...

Устройство для мойки поверхностей

Загрузка...

Номер патента: 1588390

Опубликовано: 30.08.1990

Авторы: Савустьянов, Стаценко, Ткалич, Краснослободцев, Бросалин, Хенов, Волков

МПК: A47L 1/08

Метки: мойки, поверхностей

...11, дополнительные каналы 12, шест 113, шарнир 14. Канал 2 для подачи моющей жидкости размещен по периферии рабочей поверхности пластины 1 очистительного элемента и соединен с трубопроводом-тройником 5, который шлангом 6 соединен с фильтром 7, разме 1 шенным в резервуаре 8. Канал 3 для отсоса ,отработанной жидкости размещен в центре ,пластины 1 очистительного элемента и соединен с трубопроводом 11, который шлангом 1 О соединен с насосом 9, выходной патрубок которого размещен в резервуаре 8.Дополнительные каналы 12 для прохода моюцгей жидкости размещены на рабочей поверхности пластины 1 очистительного элемента между каналом 2 для подачи моющей жидкости и каналом 3 для отсоса отработанной жидкости и соединены с ними своими...

Устройство для очистки поверхности

Загрузка...

Номер патента: 1623601

Опубликовано: 30.01.1991

Авторы: Мерзликин, Соловьев

МПК: A47L 1/08

Метки: поверхности

...4 и подачи моющей жидкости 3 и слива отработанной жидкости, В корпусе 1 неразъемно установлено основание 5 для крепления моющего эластичного элемента 6, имеющего канал 7, смывной трубопровод 8 с отверстиями 9, предназначенный для окончательной обработки (очистки) поверхности, соединенный с трубопроводом 4 подачи моющей жидкости, трубопровод 10 насыщения с отверстиями 11, размещенный в канале 7 моющего эластичного элемента 6 и также соединенный с трубопроводом 4 подачи моющей жидкости. Смывной трубопровод 8 смонтирован вне моющего эластичного элемента.Устройство работает следующим образом.Удерживая и перемещая устройство для мойки поверхности за рукоятку 2, моющий эластичный элемент 6 прижимают к счища 10 Ф 7 оста вител ь В....

Устройство для очистки неровной поверхности

Загрузка...

Номер патента: 1664418

Опубликовано: 23.07.1991

Авторы: Антонов, Точенов, Плотников

МПК: B64F 5/00, A47L 1/08, B08B 1/00 ...

Метки: неровной, поверхности

...6 и сообщен трубопроводом 7 с одной из полостей силового цилиндра 8. Силовой цилиндр одним концом присоединен к держателю, а другим - к корпусу щетки.При работе устройства кромки сопл 4 располагаются от очищаемой. поверхности на расстоянии, достаточном для оказания влияния на величину давления рабочего агента в подводящих патрубках. В этом случае сопла выполняют роль датчиков для контроля положения щетки 3 относительно очищаемой поверхности по принципу датчиков типа сопло в . заслонка, где роль заслонки выполняет очищаемая поверхность.Если щетка 3 устанавливается относительно очищаемой поверхности с перекосом (вследствие кривизны поверхности или ошибки операторе при манипулировании держателя), то кромка одного из сопл 4 располагается...

Устройство для мойки поверхности

Загрузка...

Номер патента: 1694103

Опубликовано: 30.11.1991

Авторы: Соловьев, Мерзликин

МПК: A47L 1/08

Метки: поверхности, мойки

...11, имеющими от.верстия 12 и образующими со стенками держателя 7 и стенками корпуса гнезда 13. Ролики 14 для перемещения устройства по поверхности выступают за кромку 6 корпуса и размещены в гнездах 13. С роликами 14 контактируют дополнительные пористые очистительные элементы 15 с отверстиями 16, Отверстия 12 перегородок 11, отверстия 16 дополнительных очистительных элементов 15 и отверстия 17 смывного трубопровода 10 расположены соосно, и высотаперегородок 11 меньше высоты остальных стенок гнезда. Устройство имеет коллектор 18,Устройство работает следующим образом,Удерживая и перемещая устройство для мойки поверхности за рукоятку 1, рабочун головку 2, моющим элементом 8 прижимают к обрабатываемой верхней горизонтальной или наклонной...

Устройство для мойки стекол

Загрузка...

Номер патента: 1701265

Опубликовано: 30.12.1991

Автор: Пляскин

МПК: A47L 1/08

Метки: мойки, стекол

...с хомутом б и имее кольцевую проточку 12, разделяющую ее на два разных по ширине участка 13, 14,Дополнительный трубопровод 7 смонтирован между цилиндром 9 и трубкой 4 для сообщения их полостей, Выпуклая часть трубки 4 обращена в сторону, обратную расположению поршня, Колодка 8 щетки имеет отверстия 15 для выхода моющей жидкости и выполнена полой, Полость колодки сообщена с полостью трубки 4, Колодка 8 имеет форму дуги, обращенную выпуклой частью всторону обрабатываемой поверхности, рукоятка 2 имеет упор 16,Устройство работает следующим обраОператор за рукоятку 2 устанавливает устройство щеткой к моющей поверхности, открывает запор, и жидкость под избыточным давлением по трубопроводу 3, через кольцевую проточку 12, тоубопровод 7 поступает...

Устройство для мойки поверхностей

Загрузка...

Номер патента: 1741772

Опубликовано: 23.06.1992

Автор: Таранец

МПК: A47L 1/08

Метки: мойки, поверхностей

...к этой оси, 3 ил,ва, например, мела, Устройство имеет трубопровод 9 для подачи рабочей жидкости и трубки 10 и 11 для подачи ее внутрь корпуса по параллельным трубкам 12 и 13, установленным на стенках 2 и 4. Эти трубки имеют ряд отверстий 14 для подачи жидкости на щетку и размываемую поверхность под углом и уже на размытую, В углу корпуса 1 установлен патрубок 15 для отвода отработанной жидкости по шлангу в емкость (не показана), По периметру корпуса 1 установлено уплотнение 16, причем на стороне 5 оно расположено параллельно оси щетки, а на сторонах 2 - 4 под острым углом к этой оси и на одном уровне с ним, На больших сторонах корпуса установлены подвижные ролики 17 для предотвращения быстрого изнашивания уплотнения 16 и облегчения...
