A46B 3/16 — с помощью проволоки или других скрепляющих средств, в частности для U-образных пучков щетины

Приспособление для соединения пучка кисти с трубкою или втулкою, служащей для прикрепления ручки

Загрузка...

Номер патента: 66

Опубликовано: 15.09.1924

Автор: Кочетков

МПК: A46B 3/16

Метки: втулкою, кисти, служащей, соединения, ручки, прикрепления, пучка, трубкою

...СХ). В железную цилиндри ческую трубку Ь вставляется, вместе с крючками С, предназначенный материалдля кисти, который с силою протаскивается до середины трубки. Затемтрубка Ь вместе с содержимым в ней запрессовывается с двух сторон до се чения по С 1), но с таким расчетом, , чтобы край материала на некоторомрасстоянии сохранил первоначальное ци; линдрическое сечение, упершись в обра зовавшиеся заплечики (сечение в про фильной проекции). После вязки е и 1 загиба крючков С вставляется деревянная ручка а, которая закрепляется при помощи заерщения д втулки Ь,На фиг. 3, кроме вертикального разреза и бокового вида, изображены разрезы по АЬ и СЛ. Трубка 6 спрессовывается по СЛ одновременно с че тырех сторон, так что по СЛ получается квадратное...

Пневматическая ротационная щетка

Загрузка...

Номер патента: 183182

Опубликовано: 01.01.1966

Авторы: Заводчиков, Главное, Ананьин

МПК: A46B 3/16

Метки: ротационная, щетка, пневматическая

...резиновые наконечники.На фиг. 1 изображена пневматическая щетка; на фиг. 2 - крепление ворса к щетиноносителю.Щетка состоит из вала 1, сменных фланцев 2, кольцевой пневмокамеры 3 с клапаном для подачи воздуха, щетинопосителя 4, выполненного в виде охватывающей пневмокамеру прорезиненной кордовой илн чеферной ткани б, к которой для закрепления Б-образных пучков щетины б присоединены клеем, например синтетическим, резиновые наконечники 7.Работает щетка следующим образом. Щетку вставляют в установ которая сообщает ей врашате а пневмокамера 3, деформир вает плавный и мягкий конта батываемой поверхностью,1. Пневматическая ротационная щетка, со 10 держащая вал и закрепленный на нем сменный щетиноноситель, отличающаяся тем, что,с...

190327

Загрузка...

Номер патента: 190327

Опубликовано: 01.01.1967

МПК: A46B 3/16

Метки: 190327

...20.11.1967 Авторыизобретеии Сидельни горов, В ленд ТОЧНАЯ ПЛАНКА того паза обоймы щетину 2, закрепленную вдвух скрученных проволоках 3.)едмет изобретени 5 Щеточная и. обойму, котора зажимает щети открытого паза локой, отличаю щения срока закреплена и д Известна щеточная планка, содержащая 11- образную обойму, которая краями стенок охватывает и зажимает щетину, ориентированную в сторону открытого паза обоймы и закрепленную проволокой.В предлагаемой планке щетина закреплена в двух скрученных проволоках. Это позволяет повысить срок работы планки.На чертеже представлена описываемая планка.Щеточнаяобойму 1, ори планка содержит Г-образную ентированную и сторону откры анка, содержагцяя 1.1-образную я краями стенок охватывает и ну,...

196037

Загрузка...

Номер патента: 196037

Опубликовано: 01.01.1967

МПК: A46B 3/02, A46B 3/16

Метки: 196037

...износа щетины проволоку сверху колодки срезают с сохранением колец, охватывающих пучки щетины, выдвигают последние нз колодки на величину максимального износа, заливают гнезда в колодке эпоксидной смолой илп другим подходящим материалом, а излпшццс концы щетины подрезают. В настоящее время известны различные способы изготовления щеток, пучки щетины которых закреплены в гнездах колодки прц помощи затяжных петель проволоки,Предлагаемый способ дает возможность повторно использовать износившиеся щетки.Он заключается в том, что после износа щетины проволоку сверху колодки срезают с сохранением колец, охватывающих пучки щстицы, выдвигают послсдцие цз колодки ца 1 величину максимального износа, заливают г езда в колодке эпоксидной смолой илц...

Торцовая щетка

Загрузка...

Номер патента: 322181

Опубликовано: 01.01.1971

Авторы: Сак, Баскаков, Лихобабенко, Гусев, Башилов

МПК: A46B 3/16

Метки: щетка, торцовая

...ановленным в ещения вдоль Торцовая щ 0 стовиком, прочаюи 1 аяся тем можности рег она снабжена вающими пуч 5 с возможно.т етка, содволочные, что, сулировандискомки, устью перев жух, отлиения возпучков, обхваты- корпусе оси щетк 1 Зависимое от авт. свидетельстваОпубликовано 30.Х 1,1971, Бю Дата опубликования описан хобабенко, Б. А. Сак-Шак, И. МиЮ,П, Гусе Известны торцовые проволочные 1 цетки с регулируемой жесткостью проволочных пучков при помощи съемных кассет, установлен. ных в кольцевые конусные канавки.Предлагаемая щетка, с целью обеспеченияожности регулирования жесткости пучснабжена диском с отверстиями, обхватыщими пучки, и установленным в корпусе с ожностью перемещения вдоль оси щетки,На чертеже изображена описываемая проволочная...

Цилиндрическая щетка

Загрузка...

Номер патента: 362614

Опубликовано: 01.01.1973

Автор: Авторы

МПК: A46B 3/16

Метки: щетка, цилиндрическая

...а одинаков. 20 Изобретение относится к коммунальному машиностроению, а именно к цилиндрическим щеткам, предназначенным для снятия загрязнений с полов, а кроме того, для очистки дорог, улиц и т. д,Известны цилиндрические щетки, содержащие корпус, закрепленный на нем посредством троса длинный проволочный ворс и торцовые диски.Однако известные щетки характери тем, что ворс при работе ломается в крепления и, кроме того, крепление во корпусе ненадежно.Цель настоящего изобретения - повьццение надежности крепления ворса.Предлагаемое устройство отличается от известных тем, что щетка снабжена разделительными болтами, расположенным п вдоль корпуса и закрепленными в торцовых дисках, и коротким проволочным ворсом, установленным на корпусе...

Щетка

Загрузка...

Номер патента: 736948

Опубликовано: 30.05.1980

Автор: Ковалев

МПК: A46B 3/16

Метки: щетка

...установлены в шах матном порядке,На фиг. 1 изображена щетка, продольный разрез; на фиг, 2 - разрез А - А на фиг, 1; на фиг. 3 - щетка, вид сбоку.Барабан 1 в центре имеет втулку 2 с .длицами или шпонкой, при помощи котовой он насаживается на приводной вал рабочего органа. Втулка 2 через ребраи трубы жестко связана с двумя фланцами 8,5 1 О 15 20 25 30 35 40 45 50 55 50 65 В верхней части барабана 1 между фланцами 8, жестко с нимри, установлены 1.1-образные ворсодержатели 4, в,которые вставлены пучки б ворса. Между ними установлены прокладки в виде шайб 6, Пучки 6ворса и шайбы 6 насажены на круглыестержни 7, которые размещены в ворсодержателях 4 и опираются концами на фланцы 8. Пучки 6 ворса установлены на барабан 1 в шахматном...

Цилиндрическая щетка

Загрузка...

Номер патента: 867369

Опубликовано: 30.09.1981

Автор: Мехтиев

МПК: A46B 3/16

Метки: щетка, цилиндрическая

...с меньшей, чем у ворса износостойкостью,На чертеже представлена предлагаемая щетка, общий вид.Щетка состоит из корпуса 1 с ворсом 2 и . фланцами 3, на которых закреплены армирующие элементы, выполненные в Виде сеточных цилиндров 4, Ворс 2 размещен в ячейках сеточных цилиндров 4, Фланцы 3 и сеточные цилиндры 4 выполнены из материалов с меньшей, чем у ворса 2 износостойкостью.Устройство работает следующим образом.Щетка закрепляется на валу машины ипо мере износа ворса 2 срабатываются фланцы 3 и один за другим сеточные цилиндры 4 при неизменной жесткости ворса.Наличие коаксиально расположенных сеточных цилиндров, которые вместе с флан цами выполнены из материала, износостойкость которого меньше, чем у ворса, позволяет продлить срок службы...

Щетка

Загрузка...

Номер патента: 927224

Опубликовано: 15.05.1982

Авторы: Емец, Усатов, Мозговой

МПК: A46B 3/16

Метки: щетка

...вертикальной оси 1 прижимныефланцы 2 и 3 и пучки О-образныхворсовых элементов 4, основания которых размещены между прижимнымифланцами 2 и 3.Щетка имеет два параллельных,установленных коаксиально с прижимными фланцами 2 и 3 и соединенныхмежду собой кольца 5 и 6, каждоеиз которых выполнено волнообразным,при этом выступ кольца 5 размещеннад впадиной кольца 6 с образованием с ним гнезда для размещенияворсового элемента 4, Между ворсовыми элементами 4 и кольцами 5 и 6установлены упругие прокладки 7 и 8.Прижимные фланцы 2 и 3 имеютрадиальные пазы 9 и 10, соответствующие по форме пучкам ворсовыхэлементов 4.Прижимные фланцы 2 и 3 установлены на вертикальной оси 1 посредством втулки 11, шайбы 12 и гайки 13Поскольку основания О-образныхворсовых...

Способ изготовления цилиндрических щеток

Загрузка...

Номер патента: 1207465

Опубликовано: 30.01.1986

Авторы: Светловский, Мархай

МПК: A46B 3/16, A46D 3/05

Метки: щеток, цилиндрических

...после введения в контакт с оправкой соответствующего участка основы при ее намотке,1207465 Составитель М. СонинаРедактор Н. Кастран ТехредЖ.Кастелевич Корректор А. Обручар Тираж 321 Подписное ВНИИПИ Государственного комитета СССР по.делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Заказ 71/3 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 Изобретение относится к щетинощеточному производству,Цель изобретения - упрощениеспособа,На чертеже представлена схема5осуществления способа,Способ изготовления цилиндрических щеток состоит в следующемДве расположенные параллельно и 10 на расстоянии одна от другой основы 1 и 2 из длинномерного материала подают в плоскости, перпендикулярной осям вращения цилиндрических...

Способ изготовления торцовых щеток

Загрузка...

Номер патента: 1286154

Опубликовано: 30.01.1987

Авторы: Мархай, Светловский

МПК: A46B 3/16, A46D 3/05

Метки: щеток, торцовых

...1 и ленты-носителя 4 осуществляют в два параллельных ручья по разные стороныот неподвижного шаблона 2, обмоткунитевидным материалом ворса 3 обеспечивают с захватом обоих ручьев проволоки-основы 1, после чего ведутразрезание петель ворса по линии,симметричной относительно ручьев проволоки-основы 1, а намотку ленты-носителя 4 с закрепленными на ней петлями ворса на вращающуюся оправку 5производят с образованием двух щеток 6.Оправка 5 выполнена сменной,Используя сменные оправки различной формы (круглые, квадратные, треугольные и т.д.), можно получить иразличную форму корпуса щетки.Нитевидный материал ворса 3 предварительно наматывают на паковки 7, 45которые затем закрепляют на диске 8устройства.Варьируя скоростью вращения диска 8 или...

Способ крепления пучка волокнистого материала

Загрузка...

Номер патента: 1546067

Опубликовано: 28.02.1990

Автор: Леонов

МПК: A46B 3/16

Метки: волокнистого, пучка, крепления

...3 - во втулке - разрез ВОЛОКНИСНОЙ ВТУЛКЕ формла Способматериалания в кмежду сного тверуюшем крепления колодк пучка волоки тчтем росве емы сообщаю го: дополн вки учка в ф оследиодим р стогоива олодке систбой основно рстий, устанолемецте с п тель икси азме ГОСУДАРСТВЕННЫЙ КОМИТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТПРИ ГНКТ СССР(54) СПОСОБ КРЕПЛЕНИЯ ПЛОКНИСТОГО ч 1 АТЕРИАЛА(57) Изобретеци относится ккрепления ворса в клодке. 1 Изобретение относится к способления щеточцого ворса в колодке. Цель изобретения - повышениности крепления. На фиг. 1 изображен пучок того материала во втулке до де на фиг. 2 - разрез А-А на фиг. 1; пучок волокнистого материала после ее деформации; на фиг. 4 Б-Б на фцг. 3; на фиг. 5 -- пучо того материала в деформирован через...

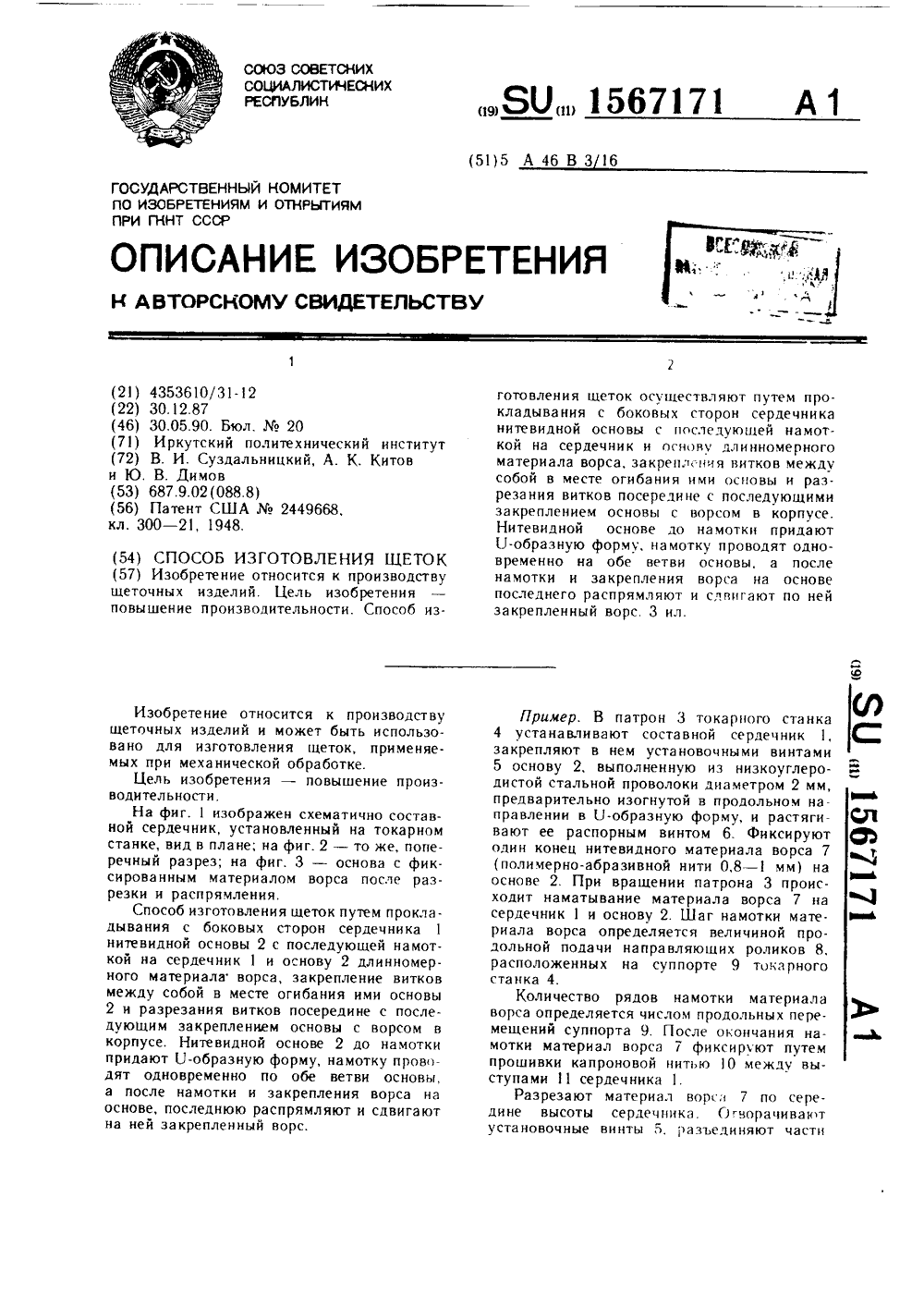

Способ изготовления щеток

Загрузка...

Номер патента: 1567171

Опубликовано: 30.05.1990

Авторы: Димов, Суздальницкий, Китов

МПК: A46B 3/16

Метки: щеток

...резания витков посередине с последу закреплением основы с ворсом в к Нитевидной основе до намотки и 1-образную форму, намотку проводя временно на обе ветви основы, а намотки и закрепления ворса на последнего распрямляют и сдвигают закрепленный ворс. 3 ил. Пример. В патрон 3 токарного станка 4 устанавднвают составной сердечникзакрепляют в нем установочными винтами 5 основу 2, выполненную из низкоуглеро- ф дистой стальной проволоки диаметром 2 мм, предварительно изогнутой в продольном направлении в 11-образную форму, и растяги- (Я вают ее распорным винтом 6. Фиксируют фф один конец нитевидного материала ворса 7 (полимерно-абразивной нити 0,8 - 1 мм) на основе 2. При вращении патрона 3 происходит наматывание материала ворса 7 на 3...

Щетка

Загрузка...

Номер патента: 1687242

Опубликовано: 30.10.1991

Автор: Киквадзе

МПК: A46B 3/16

Метки: щетка

...и открытиям при ГКНТ ССкая наб., 4/5 0 ТиражПИ Государственного комитета по изоб113035, Москва, Ж, Рау ЗаказВН Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 10 жен в одном из отверстий, и шнурообразный фиксирующий элемент для закрепления обеих прядей каждого иэ пучков в плоскости пластины перпендикулярно его кромке, о т л и ч а ю щ а я с я тем, что, с целью увеличения срока службы путем обеспечения надежности крепления ворса, в держателе между его рабочей кромкой и рядом отверстий выполнен по меньшей мере один дополнительный ряд отверстий, размещенных в шахматном порядке относительно отверстий основного ряда, а шнурообразный фиксирующий зле мент расположен о отверстиях дополнительного ряда...
