A46B 3/08 — путем зажимания

Кисть для бритья

Загрузка...

Номер патента: 40952

Опубликовано: 31.01.1935

Автор: Могилевский

МПК: A46B 3/08

Метки: кисть, бритья

...ручки и пучка щетины, но для укрепления пучка в ручке, внутри последней применен передвижной вкладыш, причем сама кисть не заключена ни в какую оправку и состоит из пучка щетины, перевязанного в средине ниткой или волосом и сложенного пополам,На чертеже фиг. 1.изображает общий вид кисти; фиг. 2 - вид ручки: фиг. 3 - перспективный вид вкладыша,Кисть состоит из конусообразной пустотелой ручки 1, снабженной штыковым вырезом 2, вкотором свободно передвигается винт 4, скрепленный с ползуном 3, вложенным внутрь ручки, и сложенного пополам пучка щетины 5, перевязанного в месте перегиба ниткой или волосом.Закрепление пучка щетины делается следующим образом, Сначала вкладывают пучок в отверстие с узкого конца ручки, после чего передвигают...

Способ крепления щетины в колодках щеток

Загрузка...

Номер патента: 74084

Опубликовано: 01.01.1949

Автор: Синельщиков

МПК: A46B 3/08

Метки: колодках, щетины, щеток, крепления

...еток с применением П-обпосле введения щетины и тся в массу колодки пуанСпособ крепления щетины в колодкахразного якоря, о тл и ч а ю щ и "якоря в гнездо колодки, концысоном. ися тем, чтоякоря вжима Предметом изобретенияолодках щеток, например зубных, с примензубцов,Способы крепления пучков щетиныразного якоря известны. Однако онн треного якоря с зубцами или же примененэтом неооходимо сверлить дополнлодках щеток, Предлагаемый сносния щетины и якоря в гнездо калосона вжимаются в массу колодки.На фиг. 1 схематически изобравертикальный разрез части колодкстие якорем; на фиг. 3 - вид по стр В гнездо 4 колодки 3 вводит помощи пуансона, вставленного в водятся и вжимаются в массу (н готовлена колодка щетки. об крепления щетины в конием...

156935

Загрузка...

Номер патента: 156935

Опубликовано: 01.01.1963

МПК: A46B 3/08, A46B 3/04

Метки: 156935

...крепления пучков Щетины в щетках при помощи фигурного якоря с зубцами или без зубцов; при таких опособах необходимо сверлить дополнительно продольные отверстия в колодках щеток.Предлагаемый способ отличается от известных способов тем, что после введения щетины и пластинчатого квадратного якоря в гнездо колодюи якорь зачекачнивают краями гнезда.Этот способ позволяет механизировать и автоматизировать процесс изготовления щеток. Наглядно он поясняется чертежами.На фиг. 1 схематически изображен вид якоря спереди; на фиг. 2вертикальный разрез части колодки щетки с запрессованным в отверстие якорем; на фиг. 3вид по стрелке А на фиг. 2.Якорь 1 и пучок щетины вводят в гнездо З колодки 2. Затем при помощи пуансона (на чертеже не показан)...

Приспособление для уборки полов

Загрузка...

Номер патента: 219771

Опубликовано: 01.01.1968

Авторы: Черниченко, Мельников, Шульц

МПК: A46B 3/08, A47L 11/24, A47L 9/20 ...

Метки: уборки, полов

...для убор щее корпус с емкостью д установленный на катка ыми эластичными лопас щет. м тьтр. аемое приспособление по кое и надежнее в работе воомещениях. Для этого щетксвязана с катками, а емкосшарнирно и соединена с рущи тросика. Кроме того, элаакреплены в щетке посрхомутов и пружинных фиксподпружинен для самовст На фиг. 1 изображено предл способление, вид сбоку; на фиг вид спереди; на фиг. 3 - щетка А - А на фиг. 2); на фиг. 4 - е сбора мусора. аемое при 2 - то же,(сечение по 2кость для зобре ия 1. Приспосо держащее кор сора, установл съемными эла с тличающееся конструкции и ты во взрывоо нематически с установлена ш кой при помощ ля уборки пткостью для сна катках, щи лопастямио, с целью уения надежнопомещениях,с катками, аи...

250039

Загрузка...

Номер патента: 250039

Опубликовано: 01.01.1969

Авторы: Мавлютдинова, Фатрахманов, Сывороткин, Ахмедов, Татевос, Грифин

МПК: A46B 3/08, B08B 9/043, B08B 1/00 ...

Метки: 250039

...трубу. Применение, предлагаемого провблочного ерша для очистки дрен, конструктивное выполнение которого позволяет преодолевать корневые сплетения, обладающие высокой,прочностью, исключает вскрытие дрены во всех местах сплетения корней в трубе.Отрезки стальной проволоки обладают большой жесткостью и прочностью.Для этого отрезки проволоки у предлагаемого ерша изогнуты в виде скоб, концы которых,пропущены через соседние отверстия корпуса и удерживаются от выпадения внутрь корпуса вставкой, корпус ерша имеет ряд отверстий,На чертеже изображен предлагаемый проволочный ерш,Он состоит из корпусалочных скоб 3 и ушка 4. отверстий, через которые, пропускаются про.полочные скобы. Чтобы предотвратить выпа.дение скоб 3 внутрь корпуса, они...

Цилиндрическая щетка

Загрузка...

Номер патента: 583714

Опубликовано: 05.12.1977

Авторы: Вильям, Чарна

МПК: A46B 3/08

Метки: цилиндрическая, щетка

...для выборки лентМ; на,фиг.5 и б - варианты выполнения приспособления для конца носителя со щетинойт на фиг. 7 - закрепление свободного конца носителя с помощью пружиныЦилиндрическая щетка состоит из сердечника 1, намотанного на него ленточного носителя 2 щетины и установленного на сердечнике приспособле" ния 3 для выборки слабины ленты, сос тоящего иэ направляющей 4, имеющей паз 5 и выступ б, и подпружиненной пластины 7, свободно установленной на оси 8, закрепленной в направляющей. Конец ленты расположен в пазу надравющей, Кроме того, один из концовнты может быть соединен с сердечним посредством пружины 9При вращении сердечника 1, по чй стрелке одновременно с ним врся и ленточный носитель щетины.Однако при в икновении вращения...

Держатель пучка щетины

Загрузка...

Номер патента: 640735

Опубликовано: 05.01.1979

Автор: Ахметзянов

МПК: A46B 3/08

Метки: пучка, щетины, держатель

...оси стакана с воз,можностью перемещения и фиксации,о т л и ч а ю щ и й с я тем, что,с целью упрощения процесса сборкии повышения надежности крепления, онимеет пружинные кольца и приспособление для осевого, перемещения стакана,а боковая часть стакана представляетсобой цангоный зажим с кольцевыми канавками на внутренней поверхности, вкоторых размещены пружинные кольца,при этом корпус выполнен в виде трубки, охватывающей зажим и связанной сдном стакана посредством приспособле 36 ния для осевого перемещения,2. Держатель по п.1, о т л и ч а ющ и й с я тем, что приспособлениедля осевого перемещения стакана представляет собой винтовой механизм,40 винт которого выполнен эа одно целое. с дном стакана, а гайка торцовой поверхностью контактирует с...

Кисть

Загрузка...

Номер патента: 724120

Опубликовано: 30.03.1980

Авторы: Проценко, Дудник

МПК: A46B 3/08

Метки: кисть

...2 и смонтированное внутри негоприспособление для зажима пучка щетины3, состоящее из П-образного держателя 45 и пары винт б - гайка б, причем винт выполнен полым н соединен с держателем, одна из боковых стенок 7 которого имеет клинообразное сечение я шарнирно соединенас его основанием 8 посредством винтов 9,10 а шток 10 свободно установлен внутри винта, кроме того, кисть имеет размещеннуювнутри корпуса перпендикулярно Оси рукоятки пластину 11 для установки пучкащетины,По мере износа щетины 3 вращением гайки б П-образный держатель 4 выводят изполого корпуса 1, при этом его стенка 7,имеющая форму клина, ослабляет крепление ,пучка щетины 3 и его можно выдви 0 нуть на необходимое расстояние из П-образного держателя 4 посредством пластины...

Щетка для очистки поверхности

Загрузка...

Номер патента: 818593

Опубликовано: 07.04.1981

Авторы: Самуйлов, Алексеев, Ганзель, Егоров, Васильков, Магомедов

МПК: A46B 3/08

Метки: поверхности, щетка

...по- ,15 следнего.На фиг, 1 изображена щетка с частичным разрезом, на фиг. 2 - то же, вид сверху, на фиг. 3 - разрез А - А фиг. 2.Щетка для очистки поверхности, напри мер, дорожного полотна содержит цилиндрический корпус 1, на боковой поверхности которого равномерно закреплены цилиндрические держатели 2 для ворса 3. Каждый держатель включает два коаксиально рас.25 положенных цилиндра 4 и 5. Наружныйцилиндр 4 закреплен торцом, на корпусе 1 и имеет щель 6 вдоль образующей для прохода ворса, а внутренний цилиндр 5 установлен с возможностью вращения вокруг зо своей оси, Цилиндр 5 ограничен с обоих3торцов фланцами 7 и 8 и имеет вдоль образующей паз 9, в котором располагается палец 10 для крепления ворса, фиксируемый на фланцах 7 и 8 болтами...

Щетка

Загрузка...

Номер патента: 884680

Опубликовано: 30.11.1981

Авторы: Лужецкий, Милащенко

МПК: A46B 3/08

Метки: щетка

...паре отверстий, оси которых расположены в плоскости, параллельной оси колодки, расстояния между ними в этой плоскости равны друг другу, а наружная поверхность корпуса884680 10 15 30 35 соответствует по форме внутренней поверхнос.ти колодки.На фиг 1 представлена щетка, общий вид;на фиг, 2 - колодка, общий вид; на фиг. 3сечение А - А на фиг. 1.5Щетка содержит связанную с корпусом ко.лодку 1 с отверстиями 2 и Ц -образные вор.совые элементы 3, размещенные между корпусом и колодкой 1 и проходящие через отверстия 2 колодки 1,Колодка 1 состоит из трех частей 4 - 6,Часть 5 представляет собой цилиндр, а части4 и б выполнены в виде полых усеченных ко.нусов, меньшее основание каждого иэ которыхсвязано с торцом цилиндра, Отверстия 2 выполнены на...

Щетка

Загрузка...

Номер патента: 961657

Опубликовано: 30.09.1982

Авторы: Сударева, Томских

МПК: A46B 3/08

Метки: щетка

...с диаметрально противоположных сторон, державку 3, ворс 4, 15 размещенный в корпусе 1 и проходящийчерез пазы 2, и средство для регулирования плотности ворса 4, представляющее собой призму 5, установленную с открытой стороны стакана с возможностью осевого перемещения. На дне стакана с его внутренней стороны выполнен выступ 6, имеющий в поперечном сечении форму равнобедренного треугольника, а поверхность призмы 5 со стороны, обращенной к выступу 6, имеет вогнутую форму, при этом ворс 4размещен между выступом 6 и призмой 5.На корпусе 1 установлена гайка 7, верхняяторцовая поверхность которой выполненаконусной.При монтаже щетки после размешения ворса 4 в корпусе 1 вращением гайки 7 обеспечивают необходимую его жесткость, После...

Щеточная колодка

Загрузка...

Номер патента: 1134170

Опубликовано: 15.01.1985

Авторы: Головин, Лях

МПК: A46B 3/08

Метки: колодка, щеточная

...выполнены выемки для охвата пучков.Однако известная колОдка имеет сложную конструкцию.Цель изобретения - упрощение конструкции. Указанная цель достигается тем, что в 15 щеточной колодке, содержащей обойму для расположенных в ряд пучков ворса, состоящую из двух связанных между собой П-образных планок, обращенных одна к другой полками, на концах которых выполнены выемки для охвата пучков, планки установлены одна относительно другой со смещением по длине пучков ворса на толщину их полок и с радиальным относительно пучков смещением, обеспечивающим их зажим, при этом выемки на полках выполнены треугольными,На фиг. 1 изображена щеточная колодка; на фиг. 2 - вид А на фиг. 1.Щеточная колодка содержит обойму для расположенных в ряд пучков 1...

Приспособление для сборки цилиндрической щетки

Загрузка...

Номер патента: 1147345

Опубликовано: 30.03.1985

Автор: Серостанов

МПК: A46B 3/08

Метки: цилиндрической, щетки, сборки

...соосно с ними, и средство для удержания колодок на дисках, каждая втулка на торцовой стороне, обращенной к корпусу, имеет кольцевую проточку для размещения торцов корпуса и основания колодок с ворсом, а средство для удержания колодок на дисках содержит клиновые элементы, при этом на боковых поверхностях каждого диска выполнены расположенные по окружности радиальные пазы для колодок, а по периферии диска - отверстия для клиновых элементов,Кроме того, диски имеют отверстия для обеспечения установки на корпус щетки зажимных колец, йрикрепляющих колодки с ворсом, расположенные под радиальными пазами.На фиг. 1 представлено приспособление, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - вид Б на фиг. 2. гПриспособление для сборки...

Способ изготовления цилиндрической щетки

Загрузка...

Номер патента: 1227168

Опубликовано: 30.04.1986

Авторы: Одинцов, Ершов, Толстиков, Кулыгин

МПК: A46B 3/08

Метки: цилиндрической, щетки

...относится к щетинно-щеточному производству.Цель изобретения - повышение качества щетки.На фиг, 1 представлен этап изготовления щетки; на фиг. 2 - операция обжима5 очистных элементов. Способ изготовления ципиндрической щетки путем установки очистных элементов 1 (пучков проволочного ворса) в радиаль ные отверстия 2 цилиндрического полого корпуса 3 с выступанием их нерабочих концов во внутреннюю полость корпуса 3 с последующей фиксацией нерабочих концов путем введения в корпус 3 цилиндрического опорного сердечника 4 и зажатия нерабочих концов в кольцевом зазоре между корпусом 3 и сердечником 4. Перед установкой очистных элементов 1 в радиальные отверстия 2 корпуса 3 их размещают в держателях 5 с упорами 6, а в корпусе 3 вводят...

Цилиндрическая щетка

Загрузка...

Номер патента: 1313420

Опубликовано: 30.05.1987

Автор: Пенкин

МПК: A46B 3/08

Метки: цилиндрическая, щетка

...достаточное перекрытие пучков ворса 11 в соседних рядах, даже луч при сработанном до дисков ворсе.Щетка третьего вида проще щетки второго вида. При сработанном до дисков 9 и 10 ворсе 11 перекрытие пучков ворса 11 в соседних рядах равно нулю. Эту щетку также можно применять при врезной работе, но с небольшой осевой осцилляцией. Поскольку диски 9 и 10 в щетке третьего вида менее жесткие, чем в щетках первого и второго видов, 5 (фиг. 9 и 10) должен быть больше 51 (фиг. ) и 5 (фиг. 6).Сборка сцеток всех трех видов аналогична. Сборка щетки первого вида производится следующим образом. Пучок ворса 11 вставляют в шайбу 12, перегибают посредине на 180 (или вставляют в шайбу 12 в перегнутом состоянии одним из концов пучка). Затем пучок с...

Устройство для нанесения покрытий на изделие

Загрузка...

Номер патента: 1344588

Опубликовано: 15.10.1987

Авторы: Ошеверов, Дударев, Смирнов, Белевский

МПК: B24B 39/00, A46B 3/08

Метки: нанесения, покрытий, изделие

...показан), Брусок 3 выполнен с воэможностью вращения вокруг собственной продольной оси 10.Устройство снабжено источником 11,полюс 12 которого подключен к бруску 3, я полюс 13 - к ролику 8, Обрабатываемое изделие обозначено позицией 14.Устройство работает следующимобразом,Вращающаяся по направлению стрелки наметка 1 с метал.шческим ворсом 2контактирует по образующец 5 с коническим концом 4 бруска 3 пз материалапокрытия (титана), Брусок 3 по образующей 6 контактирует с. цилиндрической поверхностью 7 ролика 8 и за счет40подключения бруска 3 и ролика 8 кразным полюсам 12 и 13 источника 11электрического тока в месте контактапроисходит разогрев конического конца 4 бруска 3, Вследствие вращениябруска 3 относительно собственнойпродольной оси 10...

Щетка

Загрузка...

Номер патента: 1567170

Опубликовано: 30.05.1990

Авторы: Гудков, Веселова

МПК: A46B 3/08

Метки: щетка

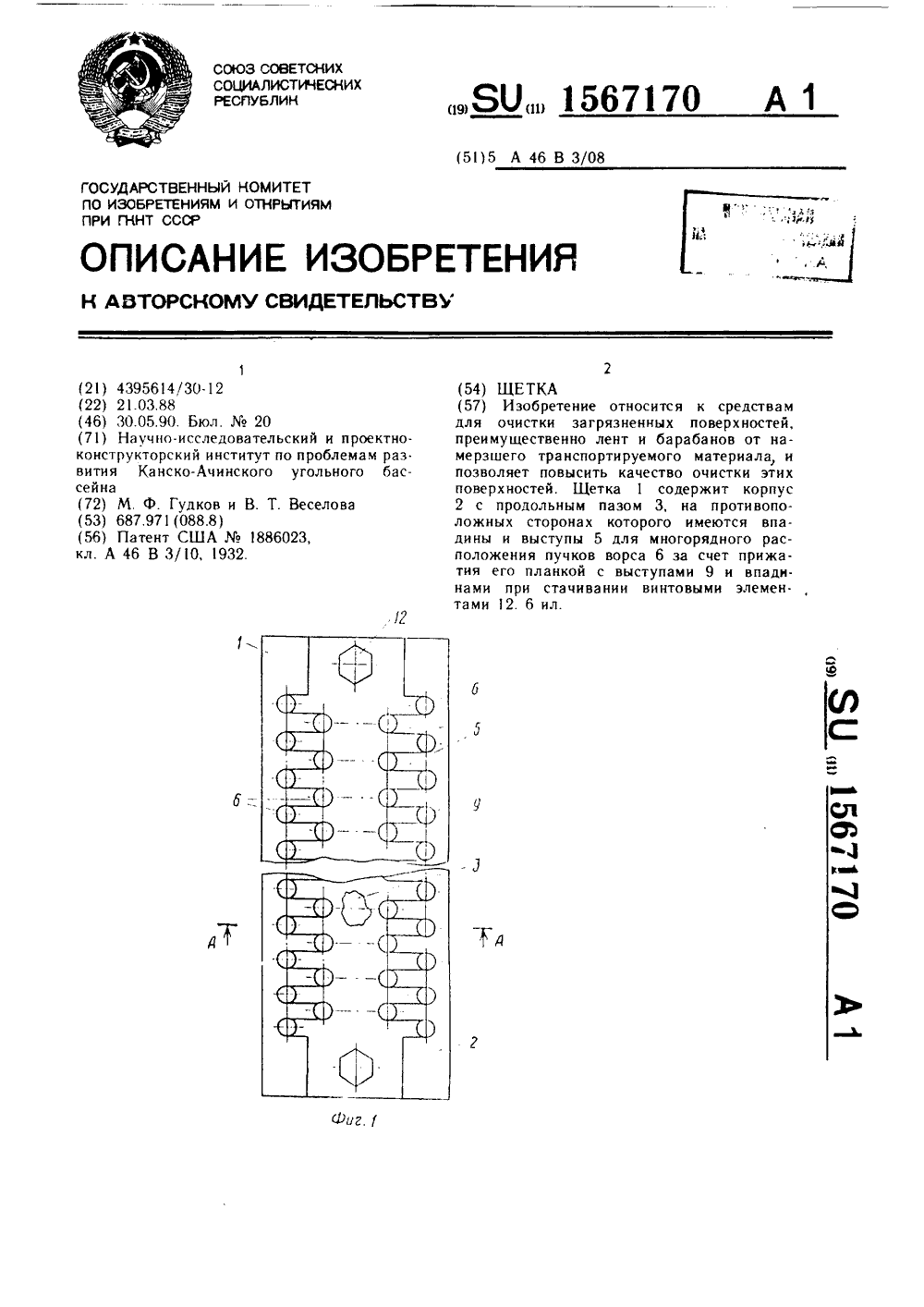

...прижимная п,пка 7, выполненная по форме, которая , ч тствет конфигурации продольного наза 3 имеет на боковых сторонах ответные попер, но размещенные чередующиеся впадины 8 выступы 9. На всех выступах и впадинах как корпуса 2, так и прижимной планки 7 выполнены выемки 1 О для охвата пучков ворса 6. Имеются очищаемая поверхность 11 в виде барабана и винтовые элементы 12 для крепления между собой корчуса 2 и прижимной планки 7.Щетка работает следующим образом.Ког, ус 2 щетки 1 крепится неподвижно около очигцаемой подвижной поверхности 11, например, барабана, так, чтобы пучки ворса 6, которые прикреплечы к корпусу 2 прижи 1 пой планкой 7, г товыми эле 4ментами 12 касались очищаемой поверхности. При перемещении очишаемой поверхности 11...

Устройство для очистки внутренней поверхности полого изделия

Загрузка...

Номер патента: 1583191

Опубликовано: 07.08.1990

Автор: Просекин

МПК: B08B 1/04, A46B 3/08, B08B 9/00 ...

Метки: изделия, поверхности, внутренней, полого

...впромежуток между очищаемой трубой иоправкой.45Принцип работы устройства поясняется на примере очистки коллектора с зауженным входным отверстием, диаметр которого почти равен диаметру оправки. Державка 1 присоединяется к приводу вращения и устройство вводится в очищаемый коллектор. В моментпрохода через заужецное входное отверстие п 1 ужинки 3 максимально изгибаются, причем не только в плоскости, перпендикулярной оси вращения, а по винтовой линии, угол наклона которой зависит от скорости поступательного перемещения устройства.Пройдя зауженное вхбдное отверстие, пружинки разгибаются, насколько позволяет диаметр очищаемой трубы, и производят очистку внутренней поверхности. При выводе устройства из коллектора пружинки 3 снова изгибаются...

Приспособление для сборки цилиндрической щетки

Загрузка...

Номер патента: 1683657

Опубликовано: 15.10.1991

Авторы: Толмачева, Пархачев, Леонов

МПК: A46B 3/08

Метки: цилиндрической, сборки, щетки

...прохождение через него последовательно всех колодок, 5 ил. внутренней фаскойзаннсй с фаской на тхотя бы на одном кшириной, большей швидистантной пазамОсь 1 представляетсгайкой 1.Опорные втулкины за одно целое собразующих которогженные по окружносдля колодок 5, причполняет функции осгайкой 11.Приспособлениеобразом.Для сборки цилкорпус 3 одевают натыми кольцами 7 и прют между спорными, на корпусе щетки посют колодки 5 щетки с 2 могут быть выполнекорпусом щетки 3, на о выполнены распслоти продольные пазы 10 ем корпус щетки 3 выи 1, для чего снабжен индрическсй щетки ее болт 1 с заранее надеедварительнс зажима- втулками 2, В пазы 10 ледоватекьно вставляпредваригельно намо 1683657танным на них ворсовым материалом 6. Для этого...
