Устройство для тиснения рисунка на обувных деталях

Загрузка...

Номер патента: 786973

Опубликовано: 15.12.1980

Авторы: Космаков, Быстров, Паков, Иванов

МПК: A43D 95/14

Метки: рисунка, тиснения, обувных, деталях

...3, Каждая пластина 7 связана сосвоим штоком 8, Штоки 8 установленыв опорах 9 с воэможностью вертикального перемещения с помощью электромагнитов 10, жестко закрепленных на станине 1, и пружин растяжения (не показаны), помещенных в опорах 9, Опорыжестко закреплены на подвижном столе4. Другие концы штоков 8 снабжены ЗОопорными роликами 11, взаимодействую-.щими с направляющей 12, которая установлена на станине 1 в соответствующих пазах (не показаны), служащихдля перемещения по ним направляющей 3512 в вертикальной плоскости. Устройство для тиснения рисункана обувных деталях работает следую.щим образом,Загрузка стелек происходит справа, где показан выров транспортерной ленты, чтобы показать креплениеподвижной плиты 4 на станине 1...

Устройство для получения пеперечных сечений обувных колодок

Загрузка...

Номер патента: 791370

Опубликовано: 30.12.1980

Авторы: Мысовский, Оршанский

МПК: A43D 1/04

Метки: колодок, обувных, пеперечных, сечений

...9 фиксируется на втулке 4 при помощи винта 10.Зубчатый диск 11 с миллиметровойшкалой установлен на кронштейне 7,имеющем указатель 12 начала отсчетанониусного типа и чертилку 13, закрепленную винтом 14.Средство для крепления обувной колодки установлено на основании 1 исостоит из поворотного стола 15 с закрепленной на нем призмой 16 с шаровой опорой 17 (фиг. 1 и 2) винтом 18.Рычаг 19 фиксируется ь шаровой опоре17 винтами 20 (фиг 2). Губка 21 служит для крепления колодки 22. На призме 16 закреплена цапфа 23, на которой щовращается рычаг 19 при помощи серьги24, гайки 25 и ходового винта 26Одна иэ губок 21(фиг. 2) рычага 19 выполнена подвижной и перемещаемой винтом 27. 65 Устоойство работает следующим образом,Обувная колодка,...

Способ определения формоустойчивости изделий из деформируемого материала

Загрузка...

Номер патента: 791371

Опубликовано: 30.12.1980

Авторы: Щербаков, Сипаров, Буркин, Калита

МПК: A43D 1/08

Метки: деформируемого, формоустойчивости

...измерение Объема внутреннего пространства иосочно-пучковой части, обуви при2давлении 0,1-0,2 кг/см , определяемого. средней, величиной давления стопы иа верх обуви, позволяет имитировать связь "изделие - часть тела человекаф, что приближает условия эксперимента к условиям носки изделия и уменьшает процент ошибки при оценке Формоустойчивости.Способ осуществляется следующимОбразом.После изготовления или эксплуатации Обуви измеряют внутренний объемее нОсочнО-пучковОЙ части. При этОмрабочее тело в виде мягкой ТОнкостенной резиновой оболочки 1 вставляют вносочно-пучковую часть обуви 2 1 см.чертеж). Оболочка 1 прикреплена кпластине 3, которая выполнена по Форме сечения соответствующей затяжкойколодки, находящегося на заданномрасстоянии по...

Машина для непрерывного раскроя плоских материалов

Загрузка...

Номер патента: 791372

Опубликовано: 30.12.1980

Авторы: Инкаров, Ким, Кулбасов, Пискорский

МПК: A43D 8/02

Метки: плоских, раскроя, непрерывного

...резака.Направляющая опора 2 смонтирована под приспособлением для подачи материала в двух подшипниках 18 скольже О ния.Машина снабжена кассетой 19 для заправки рулона материала и устройством намотки отходов в рулон, которое состоит из отводящего транспортера 20 и прижимного валика 21. ЦапФы прижимного валика 21 смонтированы в подшипниках-ползунах 22, которые установлены в вертикальных направляющих 23 за счет рычага 24, жестко связанного с кулачками 25.Вращение прижимного вала 1 и опоры 2 в противоположных направлениях осуществляется посредством системы шестерен 26 от привода 5 через червячную 27 и цепную 28 передачи.Для достижения постоянного натяжения верхней ветви многолезвийного резака перемещение последнего осуществляется через...

Устройство для формования деталей обуви в силиконовых матрицах

Загрузка...

Номер патента: 791373

Опубликовано: 30.12.1980

Авторы: Третьяков, Семенихин, Горонков

МПК: A43D 8/44

Метки: силиконовых, обуви, матрицах, формования

...20. На верхней части карусели 4 закреплен корпус золотника 21, через который охлаждающая жидкость подается к опорным плитам 6 через шланги 22. 5Возврат жидкости происходит через шланг 23, коллектор 24, трубу 25 в бак 26, иэ которого подается в теплообменник.Привод 5 состоит из червячного ре О дуктора 27 с расположенным вверху поводком 28 мальтийского креста 20 и фиксатора 29.Опорные плиты б состоят из основания 30, на котором закреплены четыре направляющих 31, а сверху установлена алюминиевая плита 32 с каналами для циркуляции охлаждающей жидкости.На бокбвой стороне пресса 2 для тиснения установлен злектрошкаф.с пультом 33 управления. Загрузка про исходит на позиции 34,Обработка деталей обуви осуществляется путем разогрева материала в...

Устройство для обработки деталей низа обуви

Загрузка...

Номер патента: 791374

Опубликовано: 30.12.1980

Авторы: Фосс, Потапов

МПК: A43D 33/00

Метки: низа, обуви

...вставлены плоские щетинные щеточки 17. Намазной щеточный барабан установлен с возможностью качания,40 в головке 18, закрепленной кронштейном 19 на свободном конце основания приспособления для взьерошивания.Клей подается на намаэной барабан45 из бачка 20, вытекая самотеком, в клеевую емкость 21 с автоматическим дозировочньм клапаном 22 для регулировки подачи клея на намазной барабан и открывания щели только в момент намаэки дета50 ли.Сушилка имеет тепловую камеру 23, внутри которой двигается замкнутыйтрансйоптер 24, транспортер .выполнен из втулочно-роликовой цепи, на которой55закреплены опорные пластины25, Движение транспортера в первой половине по восходящей спирали а во второй - по нисходящей, Движение транспортеру 4 4передается...

Устройство для изготовленияранта обуви

Загрузка...

Номер патента: 793561

Опубликовано: 07.01.1981

Авторы: Иоффе, Филиппов, Киселева, Лесков

МПК: A43D 91/00

Метки: изготовленияранта, обуви

...с ножами установлен так, что лезвия ножей и поверхность нижнего валика не соприкасаются, и зазор между ними составляет примерно 0,5 мм, Со стороны выхода нарезанной делюкки за валиками на оси 19 установлены отражатели в виде вертикальных пластин 20, передние грани которых выполнены по радиусу и расположены в промекутках между режущими кромками ножей. При этом пластины установлены так, что их нижняя грань расположена под углом к горизонтали, что создает благоприятные условия схода делюжки.Для приема нарезанных делюжек и направления их в бункер рядом со столом 21 установлен наклонный шток 22. Между механизмом нарезки листового материала на полосы и приспособлением для отрезания делюжек смонтирован горизонтально замкнутый ленточный...

Раздвижная обувная колодка

Загрузка...

Номер патента: 795530

Опубликовано: 15.01.1981

Авторы: Дорошенко, Радкевич

МПК: A43D 3/02

Метки: обувная, раздвижная, колодка

...изображена раздвижная обувная колодка, общий вид, на фиг.2 - разрез А-А на фиг, 1; на фиг.3 - разрез по Б-Б на фяг. 2.Раздвижная обувная колодка содержит носочную 1 и пяточную 2 с глухим отверстием части, имеющие с внутренней стороны продольные вырезы и сквозные поперечные отверстия, соединенные меж ду собой направляющими штырями 1 3, механизм раздвигания частей, включаютций три пластины, в том числе две наружных 4 и одну внутреннюю 5, штифты О, установленные в сквозных поперечных отвер15 3 7955 стиях частей каподки и отверстиях и пазах пластин, фиксатор 7 пластин, подпружиненный пружиной 8, и опорную пластину 9 для равномерного распределения рабочего усилия в процессе работы между передней и задней частью колодки. Каждая из пластин...

Устройство для съема обуви с колодки

Загрузка...

Номер патента: 795531

Опубликовано: 15.01.1981

Авторы: Шпигель, Клигман, Кузнецов, Быстров, Ященко

МПК: A43D 3/10

Метки: съема, обуви, колодки

...2 с сапогом,установленную в захвате 3, Привод перемещения съемного узла включает стойки4, в которых закреплен шток 5 пневмоцилиндра 6, нв цилиндре неподвижно закреплена пластина 7, на которой установлена ось 8 и два упора 9. На оси 8 между упорами 9 установлен рычаг 10, наодном конце которого расположен поворот-2ный держатель 11, е другой конец рычаге 10 выполнен в вице вилки 12, вкоторой прокодит направляющая 13, концы которой закреплены в стойкак 4. Нанаправляющей 13 закреплены два упораЗО14, ограничивающих код вилки.Узелсъема состоит из гибкого замкнутогоэлемента 15, например троссикв, на котором свободно сидит пяточная накладка1 6 иэ эластичного материала, обеспечивающего плотное прилегание к сапогу, Небоковых сторонах пяточной...

Устройство для сборки плоскихдеталей

Загрузка...

Номер патента: 803937

Опубликовано: 15.02.1981

Авторы: Ясько, Сниховский, Тарасюк, Хоровецкий, Пискорский, Янкин, Ценова

МПК: A43D 111/00, B23P 19/04

Метки: плоскихдеталей, сборки

...поводками 14 и далее с направляю-. щими механизмами 15 сФерических роликов 16. Направляющие механизмы 15 служат для поворота штанг 10, а следовательно, и толкателей 11, с целью вывода их из зоны транспортирования деталей при обратном ходе штанг. Направляющие механизмы 15 состоят из направляющих, в которых перемещаются сферические ролики 16, 803937закрепленные на телескопических поводках 14. Перевод сферических роликов 16 с одного направляюшего паза на другой осуществляется посредством подпружиненных стрелок 17. Механизм сборки выполнен в виде подпружиненных с помощью пружины 18 валиков 19 и 20 и кинематически связан с электродвигателем 1 посредством системы шестерен 21 и 22 и цепных передач 23 и 24Устройство работает следующим об...

Механизм затяжных пластин

Загрузка...

Номер патента: 816463

Опубликовано: 30.03.1981

Авторы: Волосов, Пушкин

МПК: A43D 23/02

Метки: затяжных, механизм, пластин

...5 под углом к линии их соединения с обоймой 4. Обоймы 4 установлены на плите 1 с помощью роликов 8, проходящих в криволинейных пазах 9. Пластины 5 соединены между собой шарниром 10. В одной из плит установлены нагревательные элементы (не показаны)Механизм работает следующим образом.В исходно ожении пластины 5 находятся в енном состоянии, при этом иск тся воэможность их произвольног ения. Сверху и снизу пластины 5 замкнуты плитами 1 и 2, друг с другом соединены шарниром 10, внешними сторонами сопряжены с обоймами 4, а от,смещения к фронту механизма их удерживают фиксаторы б.При соблюдении усилйя обоймами 4 последние передают его 1 пластинам 5, которые совершают сложное криволинейное движение по заданной траектории, поворачиваясь...

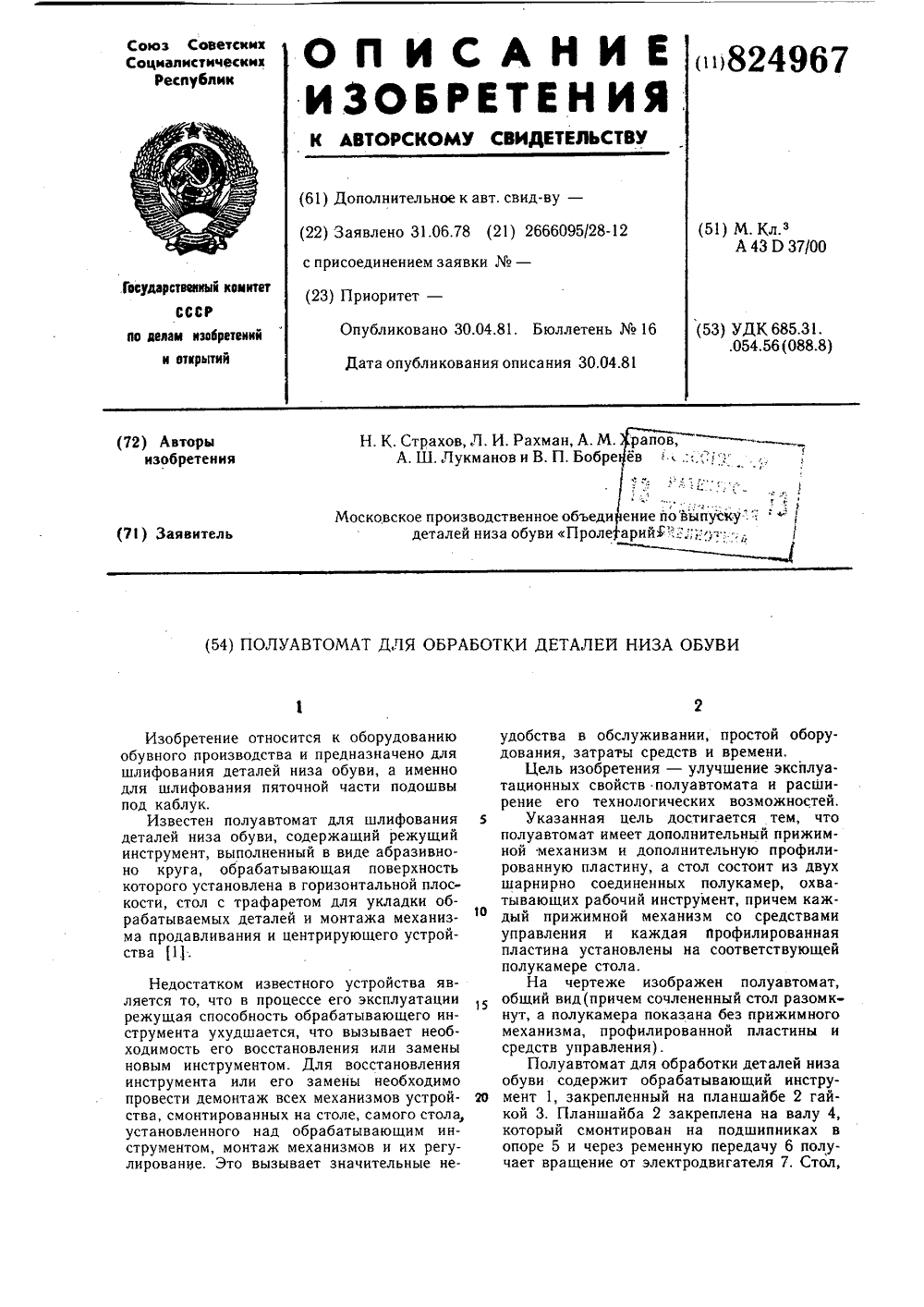

824967

Загрузка...

Номер патента: 824967

Опубликовано: 30.04.1981

Авторы: Страхов, Храпов, Рахман, Лукманов, Бобренев

МПК: A43D 37/00

Метки: 824967

...на осях О и 11. В окне 12 полукамеры 9 установлена сменная профилированная пластина 13, имеющая форму обрабатываемого места клеймения соответствующего профиля и размера каблука, щуп 14 переключателя 15. На трех стойках 16 прижимного механизма установлена опорная площадка 17, к которой закреплен пневмоцилиндр 18. Шток последнего связан с носителем 19, к которому закреплены сменные пуансоны 20 и 21 и два упорных винта 22. Полукамеры 8 и 9 в сомкнутом положении фиксируются фиксатором 23. Все механизмы смонтированы на остове 24, внутри которого расположены элементы пневмоэлектрооборудования.Полуавтомат для обработки деталей низа ооуви работает следующим образом.Регулировочпым винтом (не показан) устанавливается гребуемое...

825335

Загрузка...

Номер патента: 825335

Опубликовано: 30.04.1981

Авторы: Котт, Мякишев, Маевский, Кузнецов

МПК: B29C 41/42, A43D 3/10, B29D 31/50 ...

Метки: 825335

...) содержит кор пус 24 с крышкой 25, который крепитсяна звеньях тяговых цепей 8. На корпусе 24 установлен гидромотор 26. Внутри корпуса закреплены шестерни 27-29 для передачи движения от гидромотора 26 двум концентричным кольцам 30 и 31,имеющим на наружной поверхности зубчатыв венцы. Кольцо 30 установленос возможностью вращения в корпусе 24,а кольцо 31 - с возможностью враще Ония в крышке 25. К каждому кольцу 30 и 31 крепится своим одним концом гибкий элемент, например металлический тросик 32. Внутреннее отверстие кольца 30 выполнено с размером, обеспечивающим свободным проход сердечника, например колодки 33 с заготов- кой. В колодке 33 выполнен канал О для подвода к заготовке сжатого воздуха.Устройство работает следующим об...

Инструмент для обработки материаловшерохованием

Загрузка...

Номер патента: 827018

Опубликовано: 07.05.1981

Автор: Прокофьев

МПК: A43D 37/00

Метки: инструмент, материаловшерохованием

...виде двух взацмопересекающихся цилиндрических поверхностей с различными радиусами кривизны и обращенных одна к другой вогнутыми участками, причем участки пересечения этик обеих поверхостей скруглены,Рабочая поверхность каждого элемента шерохования выполнена из металла с насечкой, Рабочая поверхность каждого элемента выполцена из абразивного материала. Каждый элемент шерохования имеет высокоцрочное покрытие, Для особо топкого шерохования абразивное покрытие может быть выполнено и без насечки,На фцг. 1 изображен общий вид инструмента шероховацця с частичным разрезом; на фиг. 2 - поперечный разрез инструмента; ца фиг. 3 и 4 прсдставлсн элемент шерохованця,Инструмент дл 5 ОораООткц материало шероховянцем состоит з ролика 1 (фцг.1 и 2) с...

Устройство для фиксации пяточной частиобуви ha обувной машине

Загрузка...

Номер патента: 829092

Опубликовано: 15.05.1981

Авторы: Семенов, Пискорский

МПК: A43D 117/00

Метки: фиксации, машине, частиобуви, пяточной, обувной

...концом закрепленный на вертикальной стойке.На фиг. 1 схематически изображено устройство, общий вид; на фиг, 2 -разрез А-А на фиг. 1Устройство для фиксации пяточкойчасти обуви на обувной машине состоит из стойки 1, на которой крепятсяполовинки пяточного упора 2 при помощи регулировочных винтов 3. Междуполовинками пяточного упора укладывается резиновая прокладка 4. В дни092 4установки обувной колодки, например, при приклеивании деталей низа обуви, повысить безопасность работы, а также применять его при фиксации пяточкой части для колодок различных размеров. Формула изобретения аказ 2983/34 Тираж 4 Подписно ВНИИП Патент", г, Ужгород оектная,иал 3 829ще половинок пяточного упора имеютсяпазы, в которые уложены пружины 5,опирающиеся...

Способ термофиксации заготовкиверха обуви из синтетической иискусственной кожи

Загрузка...

Номер патента: 833193

Опубликовано: 30.05.1981

Авторы: Калита, Щербаков

МПК: A43D 11/14

Метки: обуви, кожи, иискусственной, термофиксации, синтетической, заготовкиверха

...температуру охлаждения, котораяодля второй партии равна -7 С, для третьей -13 С, для четвертой -20 С,оДля сравнения пятую партию заготовок обрабатывают по известному способутермофиксации, в котором температураоохлаждения равна 20 С. Остальные параметры такие же, как и для 1-4 партий,Через 7 сут после снятия партии обуви с затяжных колодок измеряют длинупредварительно нанесенных на носочнопучковук. часть заготовки линий и сравнивают с длиной этих линий до снятияс колодки. 20Результаты замеров представлены в Таблица 2 табл а бл 9 100 98 252 7 5 6 4 2 По данным табл. 2 видитемпературе термофиксацииже температуры плавленияверха (4 партия) происходитериалов заготовки приблизТакая величина не обеспечформоустойчивости обуви.40 едлагае...

Способ влажной обработки заготовок верхаобуви из синтетической и искусственной кожиперед обтяжкой и затяжкой

Загрузка...

Номер патента: 833194

Опубликовано: 30.05.1981

Авторы: Калита, Щербаков

МПК: A43D 11/14

Метки: искусственной, затяжкой, влажной, верхаобуви, обтяжкой, синтетической, заготовок, кожиперед

...и низкой формоустойчивости или разрывах и трещинах верха язаготовки. Кроме того, при затяжке такихзаготовок к клешам обтяжно-затяжныхмащин необходимо прикладывать значительные усилия, что вызывает преждевременный их износ,15б833 19 1 1 О 30 т принятые во1. Таубинкое оборудоваМ., "Легкая ин 1 г 5 ез о ботки 5 5 7,1 0,1 0 9,1 Извес тн Предла- гаемыйй 2,2 16 67,Составитель А, БражТехред М.Табакович оввКоррек тор актор Л. ф вз 3841/1 Подлкомитета СССРоткрытийшская наб д, 4 Тираж 4 ВНИИПИ по дел 113035, М,30 С ниже тел 1 не 1 атурь Нлнлгнн( верха заготовки.П р и м е р 1. Системы материалов (си 1 гтетическал кожа СК-В - кожподклалка), ил 1 ити 1 уюшие заготовку верха5 обуви, обрабатывают с вцутрегпгей стоо роны паровоздушной смесью при...

Прибор для контроля формы обувных колодок

Загрузка...

Номер патента: 843934

Опубликовано: 07.07.1981

Автор: Игнатенко

МПК: A43D 1/04

Метки: колодок, прибор, обувных, формы

...вала 97 и 98, соединяемых муфтой сцепления 99. Вал 97, на конце которого закреплена рукоятка 100, связан с электродвигателем 101 через пару цилиндрических шестерен 102, 103 и с валами 104 и 105 червячными парами 106, 107 и 108, 109, Вал 104 связан парой цилиндрических шестерен 110, 111 с ходовым винтом 27, а вал 105 парой цилиндрических шестерен 112, 113 с шлицевым валом 67. Вал 98 через червячную пару 114, 115, вал 116, имеющий рукоятку ручного привода 117, и шестерню 118 связан с шестерней 119. Последняя насажена на шпонке на вал 9 и через механизм реверсиоования 120 и шестерню 121 кинематически связана с валом 8.Механизм реверсировани я содержит скользящую вилку 122 с рукояткой переключения 123, на которой с возможностью вращения...

Установка для сушки клея на деталях низаобуви

Загрузка...

Номер патента: 843935

Опубликовано: 07.07.1981

Авторы: Рудаков, Баргулис

МПК: A43D 95/10

Метки: деталях, сушки, низаобуви, клея

...Верхняя часть плиты установлена на стенке сушильной .камеры посредством подпружиненных осей 12, имеющих регулировочные гайки 25 13, при этом ллита,имеет рычаг 14 для взаимодействия с выключателем 1 Б привода.На выходных концах транспортирующих валиков 7 установлены шкивы 16, а между ними - отклоняющие:ролвки 17, охватываемые приводной лентой 18, снабженнойнатяжным устройством 19. Соосно с одним из шкивов 1 б расположен шкцв 20, связан. ный клиновым ремнем 21 с электроприводом 22.Установка работает следующим образом.Деталь 4 с нанесенным на нее клеем по. дают на загрузочное устройство 5 носочной частью пр направлению движения транспортера этого устройства. При перемещении вертикально-замкнутого вранопортвра 2 на один шаг гребенчатая...

Подушка пресса для приклеиванияподошвы обуви

Загрузка...

Номер патента: 845822

Опубликовано: 15.07.1981

Авторы: Оржякаускас, Баркаускас

МПК: A43D 25/10

Метки: обуви, пресса, подушка, приклеиванияподошвы

...1, изготовлений из немагнит го материала и заполнений жидко ромагнитной коюатоэнцией, эласт диафрагму 2 иэ маслостойкого мат ла и электромагнит 3, который же ко соединен с корпусом 1 н крепи к штоку 4. гидравлического цилинд пресса.В качестве ферромагнитной ко зиции может быть использована ма товязкая смесь, состояшая из 553 сокорафинированного технического845822 4ет форме поверхности приклеиваемойподошвы, что способствует более рав.номерному распределению давления вем клеевом соединении. формула изобретения 3ла, 5 Х глицеринового моноолеата и 403 тонкого кварцевого порошка, т.е. смесь, которая обладает свойством мгновенно затвердевать под действи электромагнитного поля. Может быть также использован Ферромагнитный порошок или суспензия...

Машина для экспериментальнойноски обуви

Загрузка...

Номер патента: 847981

Опубликовано: 23.07.1981

Авторы: Гриценко, Хрипин, Степанов, Островский, Бабаев, Панасенко, Мирошников

МПК: A43D 1/00

Метки: обуви, экспериментальнойноски

...закрытый снизу крышкой 25, В стакан 24 помещена пружина26 сжатия, размещенная между нижнимторцом крышки 23 и гайкой 27, навинченной на резьбоной участок и застопоренной контргайкой 28,Механизм качания модели 14 содержит связанный с основанием 1 при помощи осевого шарнира 29 пневмоцилиндр 30, поршень 31 к шток 32, который связан прк помощи, соединительного шарнира 19 со штоком 17 механизма подъема и опускания.Модель 14 состанлена из полиуретанового блока 33, отлитого по форме верхней части стопы заодно с гайкой 34 для крепления модели к двухосному шарниру 15, Снизу к блоку 33 прикреплены две сообщающиеся между собойпри помощи трубки 35 резиновые нагревательные камеры; выполненные в видеоболочек: носочно-пучковая 36 и пяточная 37,...

Колодка

Загрузка...

Номер патента: 847982

Опубликовано: 23.07.1981

Авторы: Вировка, Тонковид, Бегняк

МПК: A43D 3/02

Метки: колодка

...колодки происходит по фиксирующему выступу 2 и углублению 4,по плоскости среза 9-11. 10 рмула изобретения Колодка, состоящая из носочнойи пяточной частей, шарнирно соединенных между собой скобой и имеющихфиксирующие выступ и углубление,о т л и ч а ю щ а я с я тем, что,с целью повышения долговечности, фиксирующий выступ выполнен на носочной части, а углубление - на пяточной части колодки,Источники информации,принятые во внимание при экспертизе1. ГОСТ 3927-75,Изобретение относится к легкойпромышленности и может быть использовано в качестве технологическойоснастки при производстве обуви,Известна колодка, состоящая износочной и пяточной частей, шарнирносоединенных между собой скобой иимеющих фиксирующие выступ и углубление 11Недостатком...

Прибор для определения размера обуви

Загрузка...

Номер патента: 858744

Опубликовано: 30.08.1981

Авторы: Ершов, Кумановский

МПК: A43D 1/06

Метки: обуви, прибор, размера

...из серьги 7, троса 8, роликов 9 и груза 10 и, кроме того, механизм прижатия рычага 3 к консоли 2, состоящий иэ троса 11, соединенного с серьгой 7 и подпружиненным стержнем 12, штока 13 и пневмоцилиндра 14, Для управления пневмоцилиндром на рычаге 3 смонтирован микропереключатель 15, а на тяге б наконечник 16Прибор содержит средство для индикации размера, включающее ползун17, контакты 18, токопровод 19, а также индикаторные лампы 20, показывающие размер обуви.Прибор работает следующим образом.Обувь надевают на консоль 2 и рычаг 3 до упора пяточной части в сво,бодный конец консоли. Палец 4, растягивая пружину толкателя 5 эа счет тяги 6, поворачивается вниз и устанавливается в носочной части обуви, При этом тяга 6, перемещаясь, включает...

Устройство для сушки обуви

Загрузка...

Номер патента: 858745

Опубликовано: 30.08.1981

Авторы: Романович, Андрощук, Ивченко, Назаренко

МПК: A43D 95/10

Метки: обуви, сушки

...зернистой насадки 18, воэдухораспределительнаярешетка 19, подрешеточное пространство 20, загрузочное окно 21 с дверкой 22, вентиляционная система 23,Предлагаемое устройство работаетследующим образом.Через электроконтакты 17 электроэнергия поступает на электронагреватель 16. Электронагреватели нагреваются и нагревают слой зернистой насадки 18. При достижении температуры слоем зернистой насадки до заданных технологическим процессом величин открывают дверку 22 и через загрузочное окно 21 загружают обувь длясушки на транспортер 12, После этогозакрывают дверку.загрузочного окнаи включают вентиляционную систему 23, 15которая создает некоторое разрежение в сушильной камере 10. Засасывае.мый воздух, служащий сушильным агентом, проходит через...

Способ фиксации и сушки обуви

Загрузка...

Номер патента: 858746

Опубликовано: 30.08.1981

Авторы: Оржякаускас, Баркаускас

МПК: A43D 95/10

Метки: сушки, фиксации, обуви

...заготовкина колодку и последующего вакуумиро,вания при одновременном радиационномнагреве (3 .Однако данный способ не включает(не обеспечивает) двухстороннего вакуумирования изделия.Цель изобретения - повышение эффективности сушки и качества обуви.Данная цель достигается тем, чтов способе фиксации и сушки обуви заготовку затягивают на перфорированную пустотелую колодку.Заготовки обуви, затянутые послевлажно-тепловой обработки на пустотелые перфорированные колодки иэпластмассы или металла, внутренняяполость которых посредством отверстий, выполненных в верхней их площадке, сообщается с окружающей средой,помещаются в установку, воздействующую вакуумом и радиационным нагревом на изделия. Под воздействием вакуума и радиационного...

Устройство для ориентации и фиксации заготовки обуви

Загрузка...

Номер патента: 867364

Опубликовано: 30.09.1981

Авторы: Щербаков, Никитин, Калита, Русинов

МПК: A43D 11/10

Метки: ориентации, фиксации, обуви, заготовки

...в виде соединительных стяжек - ребер 8 жесткости и установочной площадки 9 (фиг, 2). Установочная площадка 9 содержит крепежный элемент, который состоит из двух цилиндрических стержней 10 и 11, установленных в отверстии колодки. Стержень 11 жестко прикреплен к установочной площадке 9, а стержень 10 выполнен с возможностью перемещения в горизонтальной плоскости и крепится к установочной площадке каркаса с помощью цилиндрической оси 12, жестко посаженной в отверстии 13 установочной площадки 9, и стягивающей пружины 14.Устройство работает следующим образом.Заготовку 15 верха обуви одевают на колодку 2 и устанавливают (ориентируют) относительно продольной оси колодки 2. На колодку 2 с заготовкой 15 сверху одевают скобу 1 устройства. При этом...

Механизм клещей обтяжно-затяжного агрегата

Загрузка...

Номер патента: 867365

Опубликовано: 30.09.1981

Авторы: Козлов, Матвеев, Буркин, Сипаров

МПК: A43D 23/02

Метки: механизм, агрегата, клещей, обтяжно-затяжного

...кронштейн, жестко установленный на штоке гидроцилиндра вытяжки при этом стойка выполнена из двух шарнирно соединенных частей, нижняя из которых подпрушарнирно смонтирована на крон- соединена с другим концом серь- . 1 п е ставлен и е лагаемый ме867365 Формула изобретения д Фиь г. Составехредираж 4арствензобрет едактор С. Тараненкоаказ 8141/2ВНИИПпо113035, МФилиал ППП ост Госуд елам и сква, Ж Патен закреплена планка 23, а между губками вставлена пружина 24. Губки имеют не менее одного паза,Механизм клещей обтяжно-затяжного агрегата работает следующим образом.Затяжная кромка заправляется в губ ки 19 и 20 клещей до упора в планку 23 и при подаче масла в гидроцилиндр 21 закрытия затяжная кромка фиксируется. При подаче масла в штоковую полость...

Пресс-подушка для приклеивания подошв к обуви

Загрузка...

Номер патента: 867366

Опубликовано: 30.09.1981

Авторы: Дрейзин, Дынкин, Сирис, Калецкий, Дорогушкин, Балтовский

МПК: A43D 25/06

Метки: обуви, приклеивания, пресс-подушка, подошв

...кассету 10, установленную в направляющих пазах 11 корпуса 1 и удерживаемую относительно него пружинами 12. Между нижней частью кассет 10 и дном корпуса 1 расположена камера 13, в которой находятся шарики 14 малого диаметра.Пресс-подушка работает следующим образом.Пресс-подушка, закрепленная на шгоке гидроцилиндра пресса, находится в крайнем нижнем положении. Прижим 3 отведен от эластичных пластин 2. Обувь с предварительно нанесенной на след клеевой пленкой устанавливают на эластичные пластины 2.При включении пресса пресс-подушка поднимается в рабочее положение, срабатывает привод .9 и посредством рычага 4 каблук прижимается к крайней пластине 2 прижимом 3. При подходе обуви к носочному и пяточному колодочным упорам, расТараненк...

Механизм подачи проволоки в обувной машине для скрепления скобками

Загрузка...

Номер патента: 867367

Опубликовано: 30.09.1981

Авторы: Левина, Цомук, Сункуев

МПК: A43D 69/06

Метки: подачи, проволоки, машине, скрепления, обувной, механизм, скобками

...14 кулачка 15, отжимает ролик 10, в результате подачи проволоки не происходит. Отрезание проволоки производится ножами 16 и 17, Подвижный нож 16 жестко связан с ползуном 13. Валик 6 и направляющая ползуна 13 расположены в подвижной каретке 18. Каретка может перемещаться по неподвижным направляющим 19 и 20и фиксируется в требуемом положении с помощью гайки 21 и винта 22.Механизм подачи проволоки в обувной машине для скрепления скобками работает следующим образом.Регулирование расстояния т. между линией отреза проволоки и осью симметрии скобообразующих органов производится изменением положения каретки 18 с помощью гайки 21 и винта 22. Размеры звеньев кинематической цепи 3 - 4 - 5 следует спроектировать таким образом, чтобы при...

Приспособление для ориентирования и подачи заготовок обуви на колодке в полуавтоматической линии

Загрузка...

Номер патента: 884674

Опубликовано: 30.11.1981

Автор: Розенблюм

МПК: A43D 111/00

Метки: подачи, заготовок, ориентирования, обуви, колодке, полуавтоматической, линии

...для ориентирования и подачи заготовок обуви на колодке в полуавтоматической линии содержит опорную плиту 1,поворотную платформу 2, установленную наопорной плите с возможностью вращения еепосредством зубчато. реечной передачи вокругвертикальной оси 3, закрепленнойна опорнойплите,Зубчато-реечная передача имеет зубчатуюшестерню 4, жестко закрепленную на цилиндрической ступице платформы со стороны опор.ной плиты, и зубчатую рейку 5, На противоположной стороне поворотной платформы шар.. нирно закреплен кронштейн-площадка б нагоризонтальной оси 7. Кронштейн-площадкаимеет вертикальный паз 8 под пяточный упор9 и установлен с возможностью поворотавокруг горизонтальной оси посредством дополнительной зубчато-реечной передачи. 4цилиндра...
