Устройство для принудительного перегона животных

Загрузка...

Номер патента: 1338820

Опубликовано: 23.09.1987

Автор: Куликов

МПК: A01K 1/00

Метки: перегона, животных, принудительного

...Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 1 13388Изобретение относится к сельскомухозяйству, в частности к устройствамдля принудительного перегона животныхЦель изобретения - повышение производительности устройства,На чертеже показана схема устройства для принудительного перегона животных.Устройство содержит круглую площадку 1 с внутренним 2 и наружным 3концентрическими ограждениями с впускными 4 и выпускными 5 воротами, Вцентре 6 круглой площадки 1 поворот 15но закреплены гребенчатые перегородки 7 с приводом 8, На наружном ограждении 3 закреплена неприводная дугообразная перегородка 9, радиус которой равен радиусу наружного ограждения 3, Перегородка 9 может принимать20разные фиксированные положения...

Привязь для животных

Загрузка...

Номер патента: 1338821

Опубликовано: 23.09.1987

Автор: Рупета

МПК: A01K 1/06

Метки: животных, привязь

...вид; на фиг. 2 - запорное устройство, вид спереди; на фиг, 3 - то же,вид сверху; на фиг. 4 - разрез А-Ана фиг, 2.Привязь включает ошейник 1 с цепью2, на свободном конце которой закреплено кольцо 3,. тягу 4, на которойзакреплен упор 5; К корпусу 6, закрепленному на передней стенке кормушки 7, крепятся укосы 8, соединенныесо стойками 9 стойла. В отверстиякорпуса 6 вставлена подпружиненнаязапорная скоба 10 и подпружиненныйстержень 11 с жестко закрепленными нанем рычагом 12 и стопорной пластиной13. Пружина 14 обеспечивает поджатиестопорной пластины 13 к запорной скобе 19, на которой выполнен паз 15.При подходе животного к кормушкецепь, соскальзывая по укосам 8; зацепляется с рычагом 12, поднимая его,8821 2При этом стопорная пластина...

Ленточный кормораздатчик

Загрузка...

Номер патента: 1338822

Опубликовано: 23.09.1987

Авторы: Быков, Калугин, Боровинский, Чистяков

МПК: A01K 5/00

Метки: кормораздатчик, ленточный

...части штока 8 имеются кулачки 11, а между ведущим 1 и ведомым 2 барабанами, перед ними, размещены упоры 12 с параллельными и скошенными под углом рабочими поверхностями 13..Кормораэдатчик работает следующимобразом,Перед началом работы каретка 6 находится у загрузочной трубы бункераи зафиксирована на бесконечной ленте3 подпружиненным штоком 8, верхнийконец которого размещен в отверстииперфорации 4 ее рабочей ветви, Привключении привода бесконечная лента3 вместе с кормом движется в направлении приводного барабана 1,одновременно перемещая каретку 6 со сталки-.вателем 5 по направляющим 7 до техпор, пока кулачки 11 штока 8 не войдут во взаимодействие с упором 12расположенным перед приводным барабаном 1, При этом рабочая поверхность13...

Устройство дозированной выдачи корнеклубнеплодов

Загрузка...

Номер патента: 1338823

Опубликовано: 23.09.1987

Авторы: Мамедов, Козырев, Якименко

МПК: A01K 5/00, B65B 1/30

Метки: выдачи, дозированной, корнеклубнеплодов

...питателя8. Секторный питатель 8 является главным элементом неподвижной части 7бункера-накопителя 1, которая соединена по всему периметру с подвижнойчастью 2 эластичной лентой 6, Одновременно с вибратором 5 срабатывает элемент 15 регулирования толщины слоя,устанавливая разравниватель 14 потокана требуемом расстоянии от ленты весоизмерительного транспортера 12, Этопроисходит за счет сложения магнитных потоков, создаваемых обмотками 17и 18 соленоида,При включении питания рабочая обмотка 17 создает основной магнитныйпоток, который рассчитан на поднятиеразравнивателя 14 потока материала нанекоторую высоту от ленточного весоизмерительного транспортера 12, соответствующую минимальному слою корнеплодов на ленте, Обмотка 18 подмагничивания...

Устройство для сбора пчел

Загрузка...

Номер патента: 1338824

Опубликовано: 23.09.1987

Автор: Михалкин

МПК: A01K 51/00

Метки: сбора, пчел

...Рычаг 8 в 4 Онормальном положении, при котором лепестковый затвор 6 закрыт, фиксируется пружиной 13, Заборный патрубок 5с лепестковым затвором 6 крепится накорпусе 1 накидной гайкой 14, При 45этом накидная гайка 14 препятствуетсмещению крышки 12 вдоль оси. Торецкассеты 2, противоположный торцу, которым кассета 2 соединена с раструбом заборного патрубка 5, закрыт сеткой 15.Устройство работает следующим образом.В корпус 1 вставляют кассету 2,соединяют ее с раструбом заборного 55патрубка 5, Поворотом крышки 12 закрывают отверстие н корпусе 1. Послеэтого устройство готово к работе. Заборный патрубок 5 устройства направляют на пчел, выбранных для сбора.Нажимают на рычаг 8, который посред-,ством тяги 7 открывает лепестковыйзатвор 6...

Способ определения кислородного режима в водоемах, подверженных “цветению” воды

Загрузка...

Номер патента: 1338825

Опубликовано: 23.09.1987

Авторы: Медведь, Курейшевич, Попов, Сидько, Франк, Апонасенко, Сиренко

МПК: A01K 63/00

Метки: подверженных, цветению, режима, водоемах, воды, кислородного

...1 м/с, На самописце, имеющемся в комплекте прибора, автоматически записывается концентрация хлорофилла и его распределениепо глубине. Характер кривой записи свидетельствует о распределении водорослей по вертикали и наличии илиотсутствии кислородной, температурной и плотностной стратификации.Кривая флуорограммы вертикального1распределения хлорофилла в воде вертикального типа (идущая параллельнооси ординат) свидетельствует о том,что по всей водной толще от поверхности до дна водоема содержание кислорода достаточно для нормальной жизнедеятельности гидробионитов,При отклонении кривой флуорограммы вправо в верхней части свидетельствует, что начинают формироватьсяразличия в содержании кислорода верхних и нижних горизонтов, Отклонениев...

Бобинец

Загрузка...

Номер патента: 1338826

Опубликовано: 23.09.1987

Авторы: Исаев, Мироненко, Попов, Дмитриев

МПК: A01K 73/053

Метки: бобинец

...3 - схема набивки грунтропа,Бобинец содержит корпус 1, выполненный в виде полого сферического тела вращения, трубу 2 и ось 3 с фланцами 4. Корпус закреплен на трубе 2,которая свободно надета на ось 3 сфланцами 4. В корпусе 1 образованыотверстия, через которые пропущеныштыри 5, жестко и радиально закрепленные на трубе 2,Бобинец устанавливают на тросегрунтропа, При движении трала выступающие эа пределы сферической поверхности. корпуса 1 радиальные штыри 5задевают за грунт и заставляют вращаться сферический корпус 1 на оси 3,з которую продет свободно стальнойтрос грунтропа, на котором, в своюочередь, может вращаться ось 3.Резиновые прокладки и чугунныекатушки, которыми набит грунтропупираются во фланцы 4, не зажимают 8826 2сферический...

Барабан для выборки орудий лова

Загрузка...

Номер патента: 1338827

Опубликовано: 23.09.1987

Автор: Соловьев

МПК: A01K 73/06

Метки: лова, выборки, орудий, барабан

...поспоследовательно по образующей элемента 3, расположенной в плоскости полуосей 6 и 7 (в один ряд), Для возможности изменения высоты штырей 8 надповерхностью стержнеобразных элементов 3 в теле последних целесообразноразместить втулки 9 с внутренней резьбой, а штыри 8 также выполнить с 45резьбой на нижнем конце, что способствует повышению удобства и надежности в работе,Барабан оснащают приводом (неизображен). 50Барабан работает следующим образом.Перед началом выборки сетное полотно орудия лова укладывают на верхние стержнеобразные элементы 3 и верх 55ние концы штырей 8 входят в ячеи полотна.При включении привода и вращениибарабана штыри 8 верхних стержнеобразных элементов 3 увлекают сетноеполотно за собой, обеспечивая создание...

Домик для поросят-сосунов

Загрузка...

Номер патента: 1340679

Опубликовано: 30.09.1987

Авторы: Лямцов, Засыпалов, Торосян

МПК: A01K 1/00

Метки: домик, поросят-сосунов

...проводке, В случае одновременного формирования групп свиноматок возможно одновременное поднятие домиков с помошью тросовой проводки. Если же отъем поросят55 по всему зданию свинарника-маточника происходит неодновременно то осуществляется индивидуальное поднятие домика. При выходе иэ строя источников оптического излучения 3 И 9 или припроведении профилактических работкрьппка 2 откидывается, поворачиваясьв шарнире и открывает доступ к пластине 10, на которой закреплены источники оптического излучения 3 и 9,После проведения ремонта или профилактического обслуживания, пластина10 устанавливается на отливы 11 корпуса и при закрытии крьппки 2 отливы на ее поверхности совместно с отливами корпуса жестко фиксируют пластину 10 в рабочем...

Устройство для удаления навоза

Загрузка...

Номер патента: 1340680

Опубликовано: 30.09.1987

Авторы: Араратова, Глазков, Ковалев

МПК: A01K 1/01

Метки: навоза, удаления

...навоза, общий вид; на фиг, 2 - то же, вид в плане; на фиг. 3 - разрез А - А на фиг. 1; на фиг. 4 - разрез Б - Б на фиг. 1.Устройство для удаления навоза содержит наполненный транспортируюгцей жидкостью и перекрытый решеткой 1 продольный навозный канал 2 с размещенными на его днище 3 поперечными перегородками 4 и порожком 5 в сливном торце канала 2. Перегородки 4 в канале 2 выполнены перфорированными и высотой, равной высоте порожка 5, при этом отверстия 6 в смежных перегородках расположены в шахматном порядке относительно друг друга, а порожек 5 имеет скос 7 в сторону сливного торца. Навоз поступает из продольного канала 2 в поперечный канал 8. Устройство работает следующим образом.Навоз (жидкая и твердая фракция) через щели...

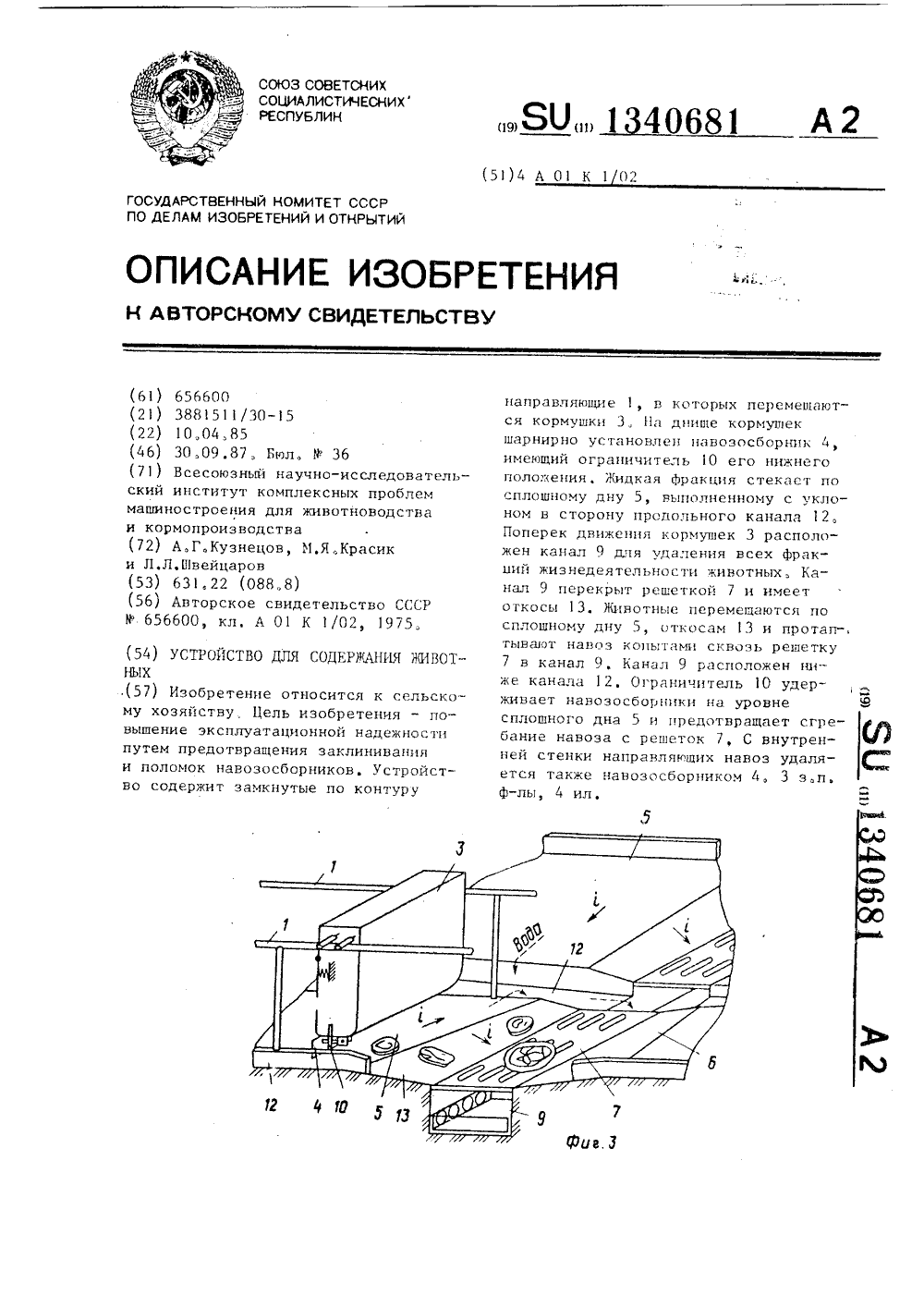

Установка для содержания животных

Загрузка...

Номер патента: 1340681

Опубликовано: 30.09.1987

Авторы: Швейцаров, Кузнецов, Красик

МПК: A01K 1/02

Метки: животных, содержания

...жидкой Фрдкцци размещен эа пределами зоны обитания животных иимеет связь с поперечным каналом 9для отвода всех Фракций жизнедеятельности животных Это позволяет исключить разжижеие твердой фракции навоза мочой и направить ее (сразу послевыделения жотм) и воду от поилок н процольцй кдцдл 12, а из пегов40 б 81 2 10 15 30 :35 40 45 50 55 н поперечный канал 9, 11 родольцый канал 12 расположен ниже уровня наклонного сплошного дна 5 и имеет уклонв сторону поперечного канала 9, который расположен ниже его уровня. Дляпредотнращения травмирования животныхпри переходе со сплошного дна 5 нарепетки 7 предусмотрены откосы 13.С целью предотвращения сгребаниянавоза, попавшего на решетку 7, рычаги 8 ндвозосборциков 4 имеют ограничитель 1 О, исключающий...

Кормушка с автоматической привязью

Загрузка...

Номер патента: 1340682

Опубликовано: 30.09.1987

Автор: Корнеев

МПК: A01K 5/02, A01K 1/10

Метки: автоматической, привязью, кормушка

...и ролики 9, установ-:ленные с возможностью взаимодействия 45с корпусом 10. На последнем такжешарнирно закреплены рычаги 11 с грузами 12, На заднем борту кормовоголотка 1 закреплен электрический контакт 13, сообщенный с источникомэлектропитания и связанный с пружиной14, защелкой 15 и реле времени (РВ),которые соединены с краном 16 вакуумпровода 17, Задний борт лотка 1 имеет толкатель 18:1 оток 1 имеет прорези для смыва остатков корма и удлинитель 19, взаимодействующий с рычагом11. Толкатель 18 соединен с контактом 13, рычаг 11 соединен с золотником 20, попеременно перекрынающимвакуум-проводы 17 и 6 Рама 2 установлена н корпусе 10, а средство фиксации имеет ограничитель 22, выполненный в виде поршня цилиндра, сообщенного с вакуум-пронодом...

Кормораздатчик

Загрузка...

Номер патента: 1340683

Опубликовано: 30.09.1987

Авторы: Красик, Кузнецов, Дорошев, Белоусов

МПК: A01K 5/00

Метки: кормораздатчик

...и консольно прикрепленной к ней дугообразной подвижной заслонкой 5. Клапан 4 расположен соосно выгрузному окну 2 и имеет длину, превышающую ширину выгрузного окна 2 бункера 1, Дозирующая емкость 3 расположена с возможностью перемещения относительно оси6 эа пределы клапана на расстояние,равное или превышающее его ширину,и выполнена в виде обечайки.Механизм поступательного перемещения дозирующей емкости выполнен ввиде жестко связанного с ней рычага7, взаимодействующего с подвижнымикормушками 8, и противовеса 9. Конецзаслонки 5, прикрепленный к доэирующей емкости, выполнен в виде ножа 10,а бункер снабжен противорежущей пластиной 11, взаимодействующей с ножомзаслонки 5Длина рычага должна обеспечивать контакт с кормушкой 8. Дляудобства...

Кормораздатчик

Загрузка...

Номер патента: 1340684

Опубликовано: 30.09.1987

Авторы: Коба, Джапаров

МПК: A01K 5/00

Метки: кормораздатчик

...Для привода шнеков 3, транспортеров 7 и перемещения кормораэдатчика служит привод 17,Кормораздатчцк работает следующимобразом.Загружеццьц 1 в бункер 1 корм располагается на решетке 2 и при включениипривода 17 захватывается витками шнеков 3 через щели решетки 2 и перемещается шцекамц 3 н противоположныестороны. При поступлении в торцовую 5 10 15 20 3035 40 45 50 55 камеру 4 корм попадает в кожух 12и винтами 11 перемешается к боковойстенке 13 кормораздатчика Вследствиетого, что ширина кожуха 12 уменьшается к боковой стенке 13 кормораздатчика, винты 11 шнека 3, перемещая кормпо поверхности кожуха, одновременносбрасывают его равномерно по всейширине транспортера 7, Транспортерами 7 корм подается через выгрузныеокна 6 в кормушки 10,...

Устройство для раздачи кормов

Загрузка...

Номер патента: 1340685

Опубликовано: 30.09.1987

Авторы: Цой, Красников, Мансуров, Сосновский

МПК: A01K 5/00

Метки: кормов, раздачи

...деформированиемембраны 10, перемец 1 аюшей шток 9,который с помощью клапана 11 закрывает камеру 7, что приводит ксообщению камеры 7 через камеру 8 сатмосферой, в результате в камере 7,а значит и в пневмокамере 20 переда -точного механизма, создается переменное давление (вакуум-атмосфера, втечение всего времени взаимодействияпневмоканалов 16 и 14 пневмокрана 12,Под действием переменного давле -ния в пневмокамере 20 происходитвозвратно-поступательное движениеупругого элемента 21, которое приводит с помощью рычага 22 и оси 4 крабочим йеремещениям дозирующегоэлемента 3, который через окна 2 порционно выдает корм из бункера 1 вкормушку 18 в зоне расположения упорного стержня 19,В моменты создания пульсирующеговакуума в пневмокамере 20...

Устройство для скармливания кормов животным

Загрузка...

Номер патента: 1340686

Опубликовано: 30.09.1987

Авторы: Богатюк, Доронин, Рыбин

МПК: A01K 5/00

Метки: кормов, животным, скармливания

...щ ее с я тем, что, с целью повышения эффективности эксплуатации, снижения материалоемкости и потерь корма при скармливании, устройство снабжено поворотной рамкой, которая установлена боковыми сторонами на осях стоек, причем на одной из продольных сторон рамки шарнирно размещен желоб для корма, а на другой продольной стороне - ограждающий элемент при этом ось поворота рамки смещена от центра боковых сторон к ограждающему элементу. 2, Устройство по п,1, о т л и ч аю щ е е с я тем, что на одних кои" цах боковых сторон рамки выполнены отверстия для изменения высоты крепления желоба, а на противоположных концах боковых сторон закреплены упоры11340686Изобретение относится к сельскомухозяйству, в частности к устройствам для выдачи кормов овцам...

Дозатор сыпучих кормов

Загрузка...

Номер патента: 1340687

Опубликовано: 30.09.1987

Авторы: Кутлембетов, Рабский, Николаев, Милев

МПК: A01K 5/00

Метки: дозатор, кормов, сыпучих

...с расположенной в полости полуосей 2 и 3 иупирающейся в диск 4 пружиной 21.Кронштейн 18 закреплен над кормушками на стойке 22 и имеет регулируемые упоры 23 и 24 с упругими пластинами 25, поочередно установленныепротив каждой кормушки с правой и левой стороны относительно продольнойоси симметрии дозатора вдоль путиего перемещения,Полуось 3 диска 5 имеет диаметРально расположенные рычаги 26 поворота, поочередно взаимодействующиепри перемещении доэатора с пластинами 25 упоров 23 и 24, при этом силаупругости пластин создает момент дляповорота полуосей 2 и 3 с дисками4 и 5. Стойка 22 имеет риску 27, относительно которой устанавливаетсякронштейн 18, имеющий шкалу 28 выдаваемой дозы корма,Дозатор работает следующим образом.В...

Кормораздатчик

Загрузка...

Номер патента: 1340688

Опубликовано: 30.09.1987

Авторы: Булавин, Корнейко

МПК: A01K 5/02

Метки: кормораздатчик

...с делителями 4 корму=шек, и кинематически связаны с ре- Здверсивным механизмом привода 1.Кормораздатчик работает следующим образом,Перед раздачей кормов доступ животных к кормам закрыт, При раздаче35жидких и концентрированных кормовбесконечный транспортер 2 перемещается по часовой стрелке. Кормушки 3выходят на верхний участок бесконечного транспортера 2. При дальнейшемдвижении одна из секций кормушек 3заполняется жидкими, а вторая - концентрированными кормами. После заполнения всех кормушек жидкими и концентрированными кормами бесконечныйтранспортер 2 останавливается, Секциякормушки 3, заполненная жидкимикормами, обращена к животным, Верхняячасть делителя 4 кормушки 3 взаимодействует с поворотным вертикальным элементом 5, Открывают...

Кормораздатчик

Загрузка...

Номер патента: 1340689

Опубликовано: 30.09.1987

Автор: Доценко

МПК: A01K 5/02

Метки: кормораздатчик

...шнека 5 с корпусом 6, который расположен вдоль выгрузноготранспортера 3 с возможностью перемещения в вертикальной плоскости относительно последнего, Посредствомподпружиненных двуплечих рычагов 7датчик связан с рамой 8 выгрузноготранспортера 3 и регулятором 9, Регулятор 9 установлен на раме 8, Свободные концы рычагов 7 связаны спружинами 10,40 45 50 Кормораздатчик работает следующим образом.Корм, загруженный в бункер 1 подающим транспортером, перемещается к счесывающему элементу 4, где порции корма отделяются от основного слоя и подаются на выгрузной транспортер 3. Слой корма различной высоты (с выступами и впадинами) и плотности поступает в зазор между выгрузным транспортером 3 и шнеком 5. При этом выступы корма снимаются с движущегося...

Дозатор сыпучих кормов

Загрузка...

Номер патента: 1340690

Опубликовано: 30.09.1987

Авторы: Рабский, Николаев

МПК: A01K 5/02

Метки: кормов, дозатор, сыпучих

...фиксации .кулачка примыкаетк ее нижнему горизонтальному участкуо18 и расположена под углом 45 к горизонтали, средний участок 19 рейкивыполнен с наклоном.45Дозатор работает следующим образом,Корм из бункера 1 поступает впространство, ограниченное стенкойбункера 3 и лопастями 4 (фиг.1), 50при этом кулачок 5, входящий в механизм поворота вала крыльчатки, непроворачивается под давлением корма,так как этому препятствует трениелопастей крыльчатки 4 о внутреннююповерхность бункера, При включенииэлектромагнита 13 сердечник 14 совершает рабочий ход, поворачиваявертикальную лопасть крыльчатки 4 90 2из 1 во 11 положение, при этом толкатель 1 О своим верхним горизонтальным участком 16 поворачивает зуб 6 кулачка 5, плоскость зуба 7 которого...

Устройство для кормления животных

Загрузка...

Номер патента: 1340691

Опубликовано: 30.09.1987

Авторы: Левентуль, Швейцаров, Полтавец, Красниченко

МПК: A01K 5/02

Метки: кормления, животных

...сторону от крышки и расположены по винтовой линии, В месте сопряжения поверхности барабана с бункером установлено уплотнение 10, Уплотнение 10 и буртик 11 выполненыиэ эластичного материала, например резины, С боков бункер выполнен уступом в виде ступеньки 12. Нижняя часть барабана срезана плоскостью, параллельной оси его понорота, в резуль - тате чего выполнено окно образующими 13 поверхности барабана и кромками 14 Нд крышке установлен противовес 15,Устройство работает следующим образом,После загрузки бункера 2 кормом,например корнеплодами, которые поддействием гравитационных сил прижимаются к поверхности барабана 3. Животное н поисках пищи рылом поднимаеткрышку 4, которая через кронштейны 5увлекает зд собой бдрабан 3,...

Автопоилка

Загрузка...

Номер патента: 1340692

Опубликовано: 30.09.1987

Авторы: Беркутов, Беркутова

МПК: A01K 7/06

Метки: автопоилка

...ород, ул.Проектная,1 13406Изобретение относится к сельскомухозяйству, ц частности к устройствамдля цоеция животных.Цель изобретения - повышение ца 5дежцости работы автопоилки,На фиг. изображена предлагаемаяавтопоилка, разрез; на фиг.2 - клапан автопоилки,Автопоилка содержит накопительныйрезервуар 1, поильную чашу 2, сообщенную с водопроводом 3 трубкой 4,установленной с возможностью вертикального перемещния и имеющей в сво -ей стенке отверстие с размещенным в 5нем подпружиненным пружиной 5 клапаном 6, соединенным тягой 7 с приводом. Тяга 7 имеет дополнительную пружину 8, жесткость которой больше жесткости пружины 5 клапана 6, Привод выполнен в виде шарнирно закрепленнойв чаше 2 педали 9. Отверстие в стенкетрубки 4 выполнено...

Устройство для исследования параметров живой птицы

Загрузка...

Номер патента: 1340693

Опубликовано: 30.09.1987

Авторы: Скляр, Королева, Хамидуллин, Надарейшвили, Столляр, Шоль

МПК: A01K 29/00

Метки: параметров, птицы, живой, исследования

...1 смонтирован на раме 19 и крепится к кормушке 3 через регулировочный винт 20, перемещающий его относительно кормушки 3 по вертикали, датчик 2 и преобразователь 13 смонтированы на общем фкронштейне 21, присоединенном к раме 19 регистрирующего прибора 1 черезрегулировочные винты 22 и установочные отверстия 23, обеспечивающие смещение кронштейна 11 относительно рамы 19 по горизонтали. По обе стороны датчика 2 листы бумаги 14 и 15 сверху закрыты щитками 24, предохраняющими бумагу от расклева птицей. Датчик 2 и щитки 24 окрашены н цвет, резко отличающийся от краски частиц корма 8,Устройство работает следующим обВ клетку 4 помещают испытываемуюособь, а частицы корма 8 (например,зерна пшеницы, риса и т,п.) укладывают в ячеики датчика 2....

Подножная решетка для птицы

Загрузка...

Номер патента: 1340694

Опубликовано: 30.09.1987

Автор: Фомин

МПК: A01K 31/06

Метки: подножная, решетка, птицы

...основную рамку 1 с параллельно закрепленными в горизонтальной плоскости прутками 2, в передней и задней стенках рамки выполнены вертикальные направляющие пазы 3, дополнительные рамки 4 и 5 с выступами 6 для крепления прутков. На основной рамке 1 у края бокового обреза имеются отверстия 7, а на дополнительных рамках - соосные отверстия 8, служащие для установки фиксаторов 9, удерживающих дополнительные рамки 4 и 5 на основной рамке в заданных положения х.Устройство работает следующим образом.В исходном положении дополнительные рамки 4 и 5 закреплены на основной рамке 1 посредством фиксаторов 9, установленных в отверстия 7 основной рамки и отверстия 8 дополнительных 4 И 694 2рамок. При этом параллельно расположенные прутки 2 основной...

Установка для содержания пчелиных семей

Загрузка...

Номер патента: 1340695

Опубликовано: 30.09.1987

Автор: Сташевский

МПК: A01K 47/00

Метки: содержания, семей, пчелиных

...элементы 59, солецоидную зд шелку 41 и реле времени 44. Соленоидцая здще.кд -1 сжимается и замыкя - ет микроцерекззочдтезп 42. Микропере - ключатель 2 замыкает эпектрическую цепь, питающую элс.ктрцческий двига тель 35, ц рдмьп,дет .зпектрическуоцепь, питднпцуо другую соленоидцуюзащелку 4. Кяк то:зько выступ 40 переместится до надлежащей точки, защелка 41 фиксирует в надлежащем положении кассету 34. При этом контейнер 18 перемешается вниз, а пустаякассета 34 устпавивется перед загрузочным лнэком 43 и фиксируется вцадлежащем положении при помощи двухсторонних солецоидцых зап 3 елок 41.В защелке 4 вмонтирован микропереключатель 42. Оц замыкает электрическую цепь, пцтспопую устройство звукового цли светового сигнала, переда-...

Способ повышения жизнеспособности карповых рыб

Загрузка...

Номер патента: 1340696

Опубликовано: 30.09.1987

Авторы: Сиренко, Билько, Жукинский, Вовк

МПК: A01K 61/00

Метки: повышения, карповых, рыб, жизнеспособности

...вставлена капельница для регулировки скорости подачи раствора аминокислот в лоток.В аппарат.Вейса наливали приготовленный раствор аминокислот сине- зеленых водорослей, содержащий 37,5 г аминокислот в 1 л воды. В аппарат заливали 6 л раствора содержащего 225 г аминокислот, Затем калибровали капельницу таким образом, чтобы в лоток поступало 2 мл раствора в минуту, т,е, 75 мл аминокислот в минуту, что при проточности 15 л/мин обеспечивало бы концентрацию аминокислот в лотке 5 мг/и. Продолжительность воздействия раствора аминокислот на пред- личинок составляла 4 сут выход личинок после воздействия - 90,27, что на 7,87. выше, чем в контроле.П р и м е р 2. Выклюнувшихся предличинок белого толстолобика в 1количестве 2 млн,шт. помещали в...

Устройство для исследования движений гидробионта

Загрузка...

Номер патента: 1340697

Опубликовано: 30.09.1987

Автор: Пятницкий

МПК: A01K 61/00

Метки: движений, гидробионта, исследования

...и цинка, соединенные изолированной от воЛы перемычкойй, н варианте устройства (фиг,4) электроды 2 и 4 и интегратор 3 установлены в полости патрубка (из изоляционного материала) с зазорами, величина которых определяет гидродинамическое сопротивление потоку воды через патрубок 9. Патрубок 9 может быть изогнутым, иметь колена, напранленные к оси О-О под прямым углом, например в одной плоскости и в разные стороны, что облегчает установку устройства на животном.Устройство работает следующим образом.В воде ток течет через интегратор 3, при этом в воде вокруг устройства (блока 15) создается поле электротока с силовыми линиями, одна из которых показана пунктиром на фиг.2 и 3. Для источника 1 тока нагрузкой являются интегратор 3, сопротивление 6...

Способ выделения личинок синантропных мух из субстрата

Загрузка...

Номер патента: 1340698

Опубликовано: 30.09.1987

Авторы: Торбунов, Бурносов

МПК: A01K 67/00

Метки: синантропных, личинок, мух, выделения, субстрата

...А.Тяско Заказ 4365/5 Тираж 627 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, 11 осква, Ж, Раушская наб., д. 4/5Подписное Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 Изобретение относится к сельскомухозяйству, а именно к переработкеотходов животноводства биологическимпутем,Целью изобретения является повышение эффективности выделения личинокиз субстрата,П р и м е р. В рабочую камеру,дно и крышка которой выполнены изтокопроводящего материала, а стенкииз диэлектрика, помещают слой субстрата с личинками синантропных мухтолщиной 50 - 70 мм.Камеру закрывают перфорированной 15крьппкой, размер отверстий которойобеспечивает проникновение личиноки составляет 1,5-2,5 мм,Дно камеры...

Способ отбора кур для селекции

Загрузка...

Номер патента: 1340699

Опубликовано: 30.09.1987

Авторы: Наумова, Морозов

МПК: A01K 67/02

Метки: кур, отбора, селекции

...Отбираютособей со средними показателями ивыше. Так же поступают в 500-504 и 25715-720 дн, От особей, показавшихстабильные данные, отводят второе по 1коление,Таблица 1 Сохранность кур Масса Поко- Яйценоскость на начальную несушку Линия яиц в эа 500-504 за 715-720 715-720 дней жизни дней жизни днлениеза 360-365 дней жизни 96,4 59,8 366,4 372,3 216,4 97,5 59,8 202,0 60,2 97,387,5 368 8 237,5 218,8 223,0 239,8 212,1 220,3 229,5 97,1 59,5 97,9 59,9 373,3 97,2 60,3 389,8 362,4370,5379,4 96,2 59,7 996,4 60,1 96,4 60,4 176,4 178,1 179,2 178,8 179,2 179,8 169,5 171,3 174,2 99 2Способ осуществлен на курах линий 7 - 9 кросса "Волжский в " породы белый леггорн на трех поколениях.В табл. представлены показатели продуктивности селекционируемой...

Способ отбора ремонтного молодняка свиней для воспроизводства стада

Загрузка...

Номер патента: 1340700

Опубликовано: 30.09.1987

Авторы: Горин, Повзикова, Гарай

МПК: A01K 67/02

Метки: воспроизводства, свиней, отбора, стада, молодняка, ремонтного

...с генотипамиЕес 1 Г/е(1 Г ес 1 Г/ес)9 КЬЬ, ас/Ь,Ьс 9/Ьс 91, во вторую - с генотипамиЕед 9/ае 9Ь(19/Ьс)9, Кас/Ь, Е Ьс 91/Ьс 9 ,У потомков этих хряков в возрасте3-х месяцев взяли кровь для определения генотипов и затем поставили ихца контрольный откорм,В табл, 3 представлены результатыоценки хряков с различными генотипамигрупп крови в локусдх методом контрольцого откорма потомков,Лцдлиэ итоговых данных показал,что потомки хряков первой группы поскороспелости, энергии роста, толиине шпика (достоверно - Р с 0,010,001) превосходили своих сверстников (потомков хряков второй группы),и по всем показателям превосходилитребования класса ЭлитаП р и м е р 4, На племя были оставлены хряки в первой группе с гецотипдми согласно формулы...
