Устройство для получения грены тутового шелкопряда

Загрузка...

Номер патента: 940716

Опубликовано: 07.07.1982

Авторы: Таджиев, Хасанов

МПК: A01K 67/04

Метки: шелкопряда, грены, тутового

...жидкости, выделяемой бабочкой.20 Устройство для получения грены туто вого шелкопряда, выполненное в виде коробки, содержащей борта, дно и крышку, о тл и ч а ю ще е с я тем, что, с целью повышения качества грены, дно выполнено перфорированным и над ним установлена зО перфорированная перегородка. Изобретение относится к сельскому хозяйству, а именно к шелководству, и может быть использовано на гренажных заводах.Известно устройство для получения греиы тутового шелкопряда в виде коробочки, содержащее борта, дно и крышку 1 Ц.Недостатком известного устройства является то, что органические кислоты, выпускаемые бабочками, скапливаются на дне коробочки, и в эту жидкость затем бабочки откладывают грену, которая гибнет.Цель изобретения...

Устройство для выборки и транспортирования к месту укладки орудий лова

Загрузка...

Номер патента: 940717

Опубликовано: 07.07.1982

Автор: Баранов

МПК: A01K 73/06

Метки: месту, орудий, выборки, транспортирования, лова, укладки

...эластичной приводной ленты и стремится ее приподнять.Опорные катки 2 могут быть подпружицены для обеспечения некоторой свободы вертикального перемещения.Устройство может быть снабжено дополнительно приводным барабаном 13, который устанавливают на входе устройства для улучшения сцепления орудия лова 10 или канатов 14 с приводными лентами.Устройство работает следующим об разом,Орудие лова 10 или канат 14. заправляют между приводными лентами, после чего двигатели 7 запускают. Приводные ленты начинают вращаться и взаимодействовать с канатом 14 или орудием лова 10, В результате этого верхняя приводная лента, упираясь в канат 14 или жгут орудия лова 10, стремится отойти влево. Поскольку она связана с ее рычагами 6, то помимо движения влево...

Устройство для выборки орудий лова и канатов

Загрузка...

Номер патента: 940718

Опубликовано: 07.07.1982

Автор: Баранов

МПК: A01K 73/06

Метки: выборки, лова, орудий, канатов

...нарасстоянии, по меньшей мере равном дли.25 не барабана 3, Оси 6, 7 и 8 барабанов 1 -5 закреплены на станине 9. Вращениеобеспечивается от двигателя 10 через редуктор 11. Двигателем может служитьгидромотор или главный судовой двига.Зо тель, соединяемый с машиной через узелотбора мощности, а также другие виды приводов. Барабаны выполнены безреборд (или с короткими ребордами), причем друг от друга верхние барабаны отделяются перемычками 12 и 13. Перед первым входом в устройство установлены направ. ляющие ролики 14 и 15, на выходе - открылки 16 и 17, облегчающие проводку по барабанам жгута орудия лова или каната 18.Устройство работает следующим обраНевод или канат 18 заводят последовательно на барабаны 1 - 5, запускают двигатель 10 и...

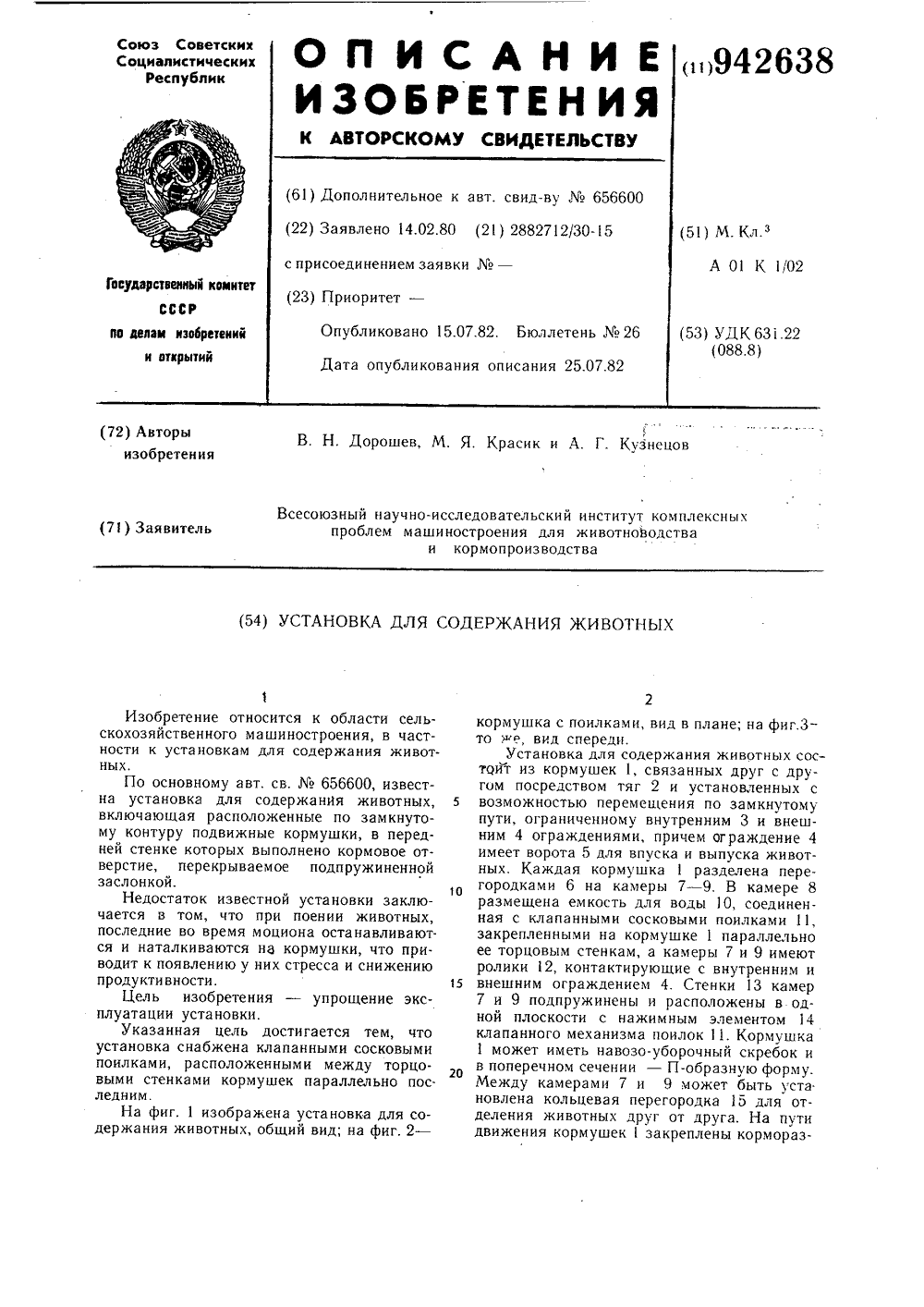

Установка для содержания животных

Загрузка...

Номер патента: 942638

Опубликовано: 15.07.1982

Авторы: Красик, Дорошев, Кузнецов

МПК: A01K 1/02

Метки: содержания, животных

...4 имеет ворота 5 для впуска и выпуска животных. Каждая кормушка 1 разделена перегородками 6 на камеры 7 - 9. В камере 8 размещена емкость для воды 1 О, соединенная с клапанными сосковыми поилками 11, закрепленными на кормушке 1 параллельно ее торцовым стенкам, а камеры 7 и 9 имеют ролики 12, контактирующие с внутренним и 5 внешним ограждением 4. Стенки 13 камер7 и 9 подпружинены и расположены в одной плоскости с нажимным элементом 14 клапанного механизма поилок 11. Кормушка 1 может иметь навозо-уборочный скребок и в поперечном сечении - П-образную форму.Между камерами 7 и 9 может быть уста.новлена кольцевая перегородка 15 для отделения животных друг от друга. На пути движения кормушекзакреплены кормораз 942638датчик 16 с клапаном...

Устройство для выращивания рыбы

Загрузка...

Номер патента: 942639

Опубликовано: 15.07.1982

Автор: Толстопят

МПК: A01K 61/00

Метки: выращивания, рыбы

...форму, а перфорированные трубопроводы подключены к системе подачи воды и смонтированы на дне секций.20 На фиг. 1 схематично изображено устройство, общий вид; на фиг. 2 - разрез А - А на фиг, 1.Устройство состоит из бассейна 1, вдольдна которого расположены гофры, образую 942639щие секции 2, имеющие в поперечном сечении сегментную форму, смонтированных на дне секций 2 перфорированных трубопроводов 3, подключенных к магистральному коллектору 4 подачи воды и заградительных решеток 5, обеспечивающих сброс воды и удержание рыбы, при этом устройство содержит задвижки 6, регулирующие подачу воды в перфорированные трубопроводы 3.Устройство работает следующим образом.По магистральному коллектору 4 через задвижки 6 вода подводится к бассейну...

Устройство для изучения воздействия поля электрического тока на рыб

Загрузка...

Номер патента: 942640

Опубликовано: 15.07.1982

Автор: Пятницкий

МПК: A01K 61/00

Метки: изучения, поля, электрического, рыб, воздействия

...2 и 3 подают напряжение, открывают вентили 14 и 16 на трубках 13 и 5 и под действием поступающего в аквариум 1 потока поплавок 6 вместе с электродом 3 приходит во вращательное движение. От расхода воды в трубках 13 и 15 зависит скорость движения воды и поплавка 6 и поэтому его регулируют с помощью вентилей 14 и6, так, цтобы уровень воды в аква. риуме 1 не изменялся. Во время перемещения электрода 3 по окружности аквариумас установившейся скоростью обеспечивается непрерывное, с заданной скоростью, перемещение по окружности аквариума 1 механизма напряженности электрического поля при пологих фронтах этого максимума от электрода 3 к электроду 2. по всей его площади проходят через толщу воды силовые линии 19 поля электрического тока. Однако...

Кормушка для рыб

Загрузка...

Номер патента: 942641

Опубликовано: 15.07.1982

Авторы: Петлев, Волосников, Забора, Туровский

МПК: A01K 61/02

Метки: кормушка, рыб

...И и вторым входом шестого элемента 31 ИЛИ. Выход элемента 31 ИЛИ соединен со вторым входом второго триггера 26, а выход последнего связан со вторым входом третьего элемента 32 ",ЛИ и первого элемента 34 И.Работа устройства осуществляется следующим образом.Предусматривается три режима работыкормушки: самокормление (при малом усилии рыб на приманку срабатывает кормушка и выдается порция корма; автоматический режим (автоматически через установленный промежуток времени выдается порция корма); ручное (при каждом нажатии .кнопки рыбоводом выдается порция корма) .При помощи рычага 11 устанавливаетсянеобходимая доза корма.На пульте управления при помощи переключателя устанавливается требуемый (необходимый) режим кормления, например...

Устройство для определения водоустойчивости гранулированных комбикормов для рыб

Загрузка...

Номер патента: 942642

Опубликовано: 15.07.1982

Автор: Чаусовский

МПК: A01K 61/02

Метки: рыб, комбикормов, водоустойчивости, гранулированных

...прибор, сетчатая перегородка и электрод выполнены из разнородных металлов, имеющих различный стандартный электродный потенциал, и подключены непосредственно к регистрирующему прибору.Кроме того, целесообразно сетчатую перегородку выполнить из меди, а электрод из цинка.На чертеже схематично изображено предлагаемое устройство.Устройство для определения водоустойчивости гранулированных комбикормов для рыб содержит емкость 1 для воды, оснащенную металлической сетчатой перегородкой 2, на которой размещают подлежащие анализу на водоустойчивость гранулы комбикорма. Емкость 1 снабжена электродом 3, имеющим стандартный электродный потенциал, отличный от стандартного электродного потенциала металлической сетчатой перегородки 2. Электрод...

Устройство для отделения воды от рыбы

Загрузка...

Номер патента: 942643

Опубликовано: 15.07.1982

Авторы: Пчелинцев, Пинчук, Колыванов, Лебединский

МПК: A01K 79/00

Метки: отделения, воды, рыбы

...3 и водоотводящий 4 патрубки и камера 5 с поплавком 6. Решетка 2 смонтирована в корпусе 1 посредством шарниров 7 так, что она имеет возможность качания вокруг оси шарниров, расположенной параллельно плоскости решетки. Поплавок 6 снабжен жесткими тягами 8, связанными с 15 решеткой 2 посредством шарниров 9, приэтом оси шарниров 7 и 9 целесообразно расположить взаимно перпендикулярно, Камера 5 отгорожена от водоотводящего патрубка 4 перегородкой 1 О, в которой имеется сливное отверстие 11. Устройство работает следующим образом.Пульпа через входной патрубок 3 поступает на решетку 2. Отделенная вода попадает в камеру 5 и заполняет ее, а избыток942643 Формула изобретения А. Горбйкас Составитель никова Техред А. Б Тираж 699 И Государственного к...

Ловушка для летучих рыб

Загрузка...

Номер патента: 942644

Опубликовано: 15.07.1982

Авторы: Протасов, Кожемякин, Калашников, Пятницкий

МПК: A01K 79/02

Метки: летучих, ловушка, рыб

...9 в верхней части и с каркасом 1 в нижней части. Каркас 1 выполнен в виде трубы из прозрачного материала в зоне расположения источников света 3. В нижней части трубы расположен источник питания 4. Ловушка снабжена радиопередатчиком 10. В цепи источников света 3 установлен контакт 11, управляемый фотогенератором 12, при этом мостик контакта 1 является сердечником соленоида 13. Фотогене942644 Формула изобретения ВНИИПИ Заказ 4924/2 Тираж 699 Подписное Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 ратор 12 установлен на верхнем конце каркаса 1, закрытого шторкой 14 и несущего антенну 15Ловушка работает следующим образом.В темное время суток, особенно перед рассветом и закатом солнца, свет от источников 3 привлекает к ловушке летучих...

Рыболовная удочка

Загрузка...

Номер патента: 942645

Опубликовано: 15.07.1982

Автор: Марков

МПК: A01K 87/00

Метки: удочка, рыболовная

...фиг. 2 - рыболовная удочка при рывке рыбы.Рыболовная удочка содержит рукоятку 1, шестик 2, приспособление для амортизации рывков рыбы, содержащее пластинчатую пружину 3, пружину 4, шарик 5, регулировочный винт 6. Рыболовная удочка работает следующимобразом.В зависимости от прочности лески выбирается усилие нажатия пружины 4 на шарик 5, завинчиванием или отвинчиванием ре.гулировочного винта 6. При подсечке мелкой рыбы шарик 6 удерживает шестик 2 в рабочем положении, при подсечке крупной рыбы, задевании или резком рывке усилия нажатия шарика 5 недостаточно для удержания шестика 2 в рабочем положении и он выходит из прорези рукоятки 1; вторичный резкий рывок при этом смягчается эластичной пластинчатой пружиной 3 и леска не обрывается. При...

Устройство н. а. пасечниченко для электронаващивания ульевых рамок

Загрузка...

Номер патента: 697116

Опубликовано: 15.07.1982

Автор: Пасечниченко

МПК: A01K 47/04

Метки: пасечниченко, ульевых, рамок, электронаващивания

...ТС ЭТОГС) НОННЦД ЦС ПРИЛ 11 Де Е 13,ДСТНЦ 1 М.Т р 1 сев с с.тор ц ь е 3 ж,1 ,3 с с 13,1 3 . 3 13 с)" жены упор ми 7, Верхи)151 32 с 1 ь еГрх устс 1 н)влснд В ОдцОЙ плосеос 1 цэлск 1 рокоцтактными шинами 8 и со срсдсстеццем листа вощпцы. Такое размецение упоров 7 способствует восстановлению всех проволок В рамке в одну плоскость, что очень Важно В момент э Ссронаващивяния ульсВых рамок как одного, так н разных размеров. Прц этом отдсльцье усОры выполняют роль элестрокцтдктных шнц. Нижняя часть таких упоров 7 выполнена так, что позволяет крепить к ним элект 1;провода, идущие от переключателя 9. Зто соедшецпе осуществляет подвод тоед к упорам 7, непосредственно Вьшолняюшим роль элсктрокоцтаетцых шцн ц момент ЭЛЕЕТРОЦЯБ 31 ПИВДП 5 РЯМЕ.Д,51...

Привязь для животных

Загрузка...

Номер патента: 944517

Опубликовано: 23.07.1982

Авторы: Юдин, Хлебников, Непеин, Шахнович

МПК: A01K 1/06

Метки: животных, привязь

...14, вза имное расположение дуги 7 и О-образной дуги 12 запорногоустройства создает проходную щель 15 и пространст венные зазоры 16, 17 и 18.Работа привязи осуществляется следующим обоаэом.При подходе животного с ошейником 1, обводной цепью 2 к кормушке, 13 на которой крепится запорное устройство с помощью пластины 6, гибкая тяга 3 с грузом 4 попадает в проходную щель 15, образованную тем, что свободный конец дуги 7, прикреп 20 ленной к пластине 5, изогнут вверх и размещен между нижней и верхней частями О-образной дуги 12. Дуга 7 делит гибкую тягу 3 с грузом 4 как бы на две части, при этом нижняя часть гибкой тяги 3 под действием веса груза 4 опускается вниз, а верхняя под действием натяжения жи" вотного при наклоне головы для...

Кормушка для рыб

Загрузка...

Номер патента: 944518

Опубликовано: 23.07.1982

Авторы: Гаманухо, Туровский, Забора

МПК: A01K 61/02

Метки: кормушка, рыб

...механизм 5, блок б управления, расположенный под бункером 1дозатор и рассеиватель 7. Дозаторпредставляет собой подпружиненный спомощью пружины 8 клапан 9, соединенный штоком 10 с исполнительным механизмом 5.Кормушка снабжена элементом И 11,счетчиком 12 импульсов, дешифратором 13, переключаталем 14 временногоинтервала, последовательно соединенными между собой, а также электронным ключом 15 и генератором 16 импульсов.Выход блока б управления черезтриггер 17 связан с электронным ключом 15 и с первым входом элене.нта И 11, второй вход которого соединен с генератором 16 импульсов.Выход переключателя 14 временногоинтервала соединен с входом установки нуля триггера 17 и счетчика 12импульс ов.Выход электронного ключа 15 соединен с...

Устройство для аэрации воды в рыбоводных водоемах

Загрузка...

Номер патента: 944519

Опубликовано: 23.07.1982

Авторы: Зейдаль, Авдонькин, Астрейка

МПК: A01K 63/04

Метки: воды, рыбоводных, водоемах, аэрации

...болеег высокой, чем в известном устроистве, что повышает эффективность аэрации. На фиг. 1 изображено предлагаемоеустройство, общий вид 1 на фиг. 2сечение А-А на фиг. 1.Устройство содержит корпус, обра. зованный цилиндрической обечайкой,трубкой 1 и двумя трубными решетками 2 и 3, расположенными по центральной оси корпуса трубопровод 4 для поч 4дачи воздуха, вмонтированныи в нижнюю решетку 2, и вертикальные трубки 5, верхние концы которых жесткосвязаны с трубной решеткой 2, а нижние пропущены через трубную решетку 3 и имеют в боковых стенках отверстия б для пропуска воздуха, Вверхней части трубопровода 4 смонтировано приспособление для подачи внего воздуха, включающее электродвигатель 7, на валу 8 которого жестко 56укреплено осевое...

Ловушка для водных животных

Загрузка...

Номер патента: 944520

Опубликовано: 23.07.1982

Авторы: Королев, Воробьев, Грачев

МПК: A01K 79/00

Метки: водных, животных, ловушка

...3 1, а 0 4съемное крепление буя 19 к вольеру 18обеспечивают петли 32. Кроме того,лампа 17 снабжена переключателем 33,буй 19 выполнен со съемным элементом 34 для удобства крепления.баллона 20 и батареи 21, а для удержанияловушки в нужном месте на заданнойглубине, она снабжена якорем 35, натросе 36 которого с возможностью перемещения закреплен груз 37.Ловушка работает следующим образом.Отлавливаемое водное животное,например, дельфин, привлеченное локационными сигналами подсадного дельфина подходит непосредственно к еговольеру 18 и у них начинается обменлокационными сигналами (обычно оннаступает при расстоянии между. дель -Финами 3-5 м), При наличии сигналовс обеих сторон и превышении допустимого уровня, по сигналу...

Рыболовный кружок

Загрузка...

Номер патента: 944521

Опубликовано: 23.07.1982

Автор: Юодис

МПК: A01K 97/00

Метки: кружок, рыболовный

...неимеет фиксатора, поэтому может бытьутерян как при хранении, так и приработе кружка. ью изобретения является удобст"ьзования и хранения.тавленная цель достигается тек,рыболовном кружке, содержащемцентральным отверстием, и, пой мере, одной выемкой, располоаж рыболовный круабочем положении, - сечение А"А на - вид Б на фиг, 1 ф вный кружок в нера" вид сбоку, разрез. диск 1 с централь- желобком для разме" ючком 4. Зпементы 3 ткой кружка. Штырь 5на горизонтально верстии 2 оси 6 с ота в вертикальной Для,этого верхнееФиг 4 Тираж 699 Подписное НИИПИ Заказ 51 Ужгород, ул, Проектная,илиал ППП "Патент 3 94 йоснование диска выполнено с выемками 7 и 8, расположенными по его диаметру, В выемке 7 размещен пружинныйФиксатор 9, а выемка 8 сообщается...

Ушная бирка для мечения животного

Загрузка...

Номер патента: 946387

Опубликовано: 23.07.1982

Автор: Александр

МПК: A01K 11/00

Метки: ушная, животного, мечения, бирка

...5 ймеет первый Фланец 11,заделанный в головку 4. Второй, наружный фланец 12 расположен так,что образует оконечность головки 4и имеет выступающую кольцевую стен"ку, скошенную до образования остройкромки, Эта кольцевая режущая кромка 13 концентрична отверстию 8, а еедиаметр меньше наибольшего диаметрапоперечного сечения головки 4, а впредпочтительном варианте больше диаметра отверстия 6 в элементе 2, Раз"ность между диаметрами отверстия 6и кромки 13 может меняться в зависимости от материалов, иэ которых бирка выполнена,При использовании элементы 1 и 2устанавливаются в надлежащий аппликатор. Стержень 3 выступает за крайнаконечника 5 и действует как направляющая на начальной стадии процессакрепления с тем, чтобы аппликатор...

Щипцы для мечения животных

Загрузка...

Номер патента: 946473

Опубликовано: 30.07.1982

Автор: Бондарук

МПК: A01K 11/00

Метки: мечения, животных, щипцы

...вставной частью щипцов, входящей вполый рычаг 3, укреплен шарнирно защелкой 15 при помощи Т-образного конца направляющего стержня 12. Механиэм автоматической подачи меток подпружинен упругим элементом, выполнен. ным в виде пластинчатой пружины 16, закрепленной на рычаге 1 винтом 17.Щипцы работают следующим образом В магазин 9 закладывают метки 13 (20-25 штук), поджимают в переднюю часть подавателем 10 и пружиной 11 сжатия и запирают Т-образным концом направляющего стержня 12 в защелке 14. В таком виде механизм автоматической подачи меток вставляют в полый рычаг 3 и закрепляют тем же Т-образным концом направляющего стержня 12 45 в защелке 15. Щипцы готовы к использованию.Для закрепления метки ухо животного помещают между губками 2 и 4 и...

Устройство для проведения балансовых опытов на животных

Загрузка...

Номер патента: 946474

Опубликовано: 30.07.1982

Авторы: Зборовский, Духин, Чудотворцев, Соловьев

МПК: A01K 23/00

Метки: опытов, балансовых, проведения, животных

...плоскость в 8-10 раз больше чем давление мочи. Противовес подбирается таким образом, что при падении мочи створка не открывается, и моча по наклонной поверхности стекает через решетку в сборник. При выделении же кала створка откидывается и кал попадает в 60 другой сборник. Таким образом, достигается полное разделение мочи от кала.Для подсчета кратности выделений кала на раме крепится счетчик, который сРабатывает под действием противовеса при каждом повороте створки.Для подсчета кратности выделений мочи на раме крепится другой счетчик, который срабатывает по сигналу от датчиков, установленных внизу лотка, при замыкании их контактов стекаемой мочой.На фиг. 1 изображена конструкция устройства, общий вид; на фиг, 2- разрез А-А на фиг....

Облучатель для молодняка птицы

Загрузка...

Номер патента: 946475

Опубликовано: 30.07.1982

Авторы: Алферова, Тимошенко, Голуб, Лямцов, Круду, Муругов, Майдибор, Волгин, Пушкарев, Кожевникова

МПК: A01K 31/20

Метки: облучатель, птицы, молодняка

...3 симметрично продольной оси овала. Каждый кронштейн имеет три плоскости А,Б,С. Плоскость А расположена под углом с(;, к плоскости О обогреваемой зоны. Плоскость Б параллельна плоскости обогреваемой эоны,а плоскость С расположена под углом с 1 к плоскости обогреваемой эоны. Кронштейны 3 установлены на 15 основании 1 так, что плоскости кронштейнов, имеющие одинаковый угол наклона к плоскости обогреваемой зоны, расположены симметрично относительно поперечной оси овала. На каж дой плоскости кронштейнов 3 расположен узел крепления инфракрасной лампы (не показан)Вдоль продольной оси овала установлена ультрафиолетовая лампа 4, Инфракрасные лампы 5 установлены в узлах крепления симметрично продольной оси овала. Углы с(1 и се 1 равны...

Устройство для захвата и переноса ульевых рамок

Загрузка...

Номер патента: 946476

Опубликовано: 30.07.1982

Автор: Егоров

МПК: A01K 49/00

Метки: захвата, ульевых, переноса, рамок

...эластичными подкладками прижимньтх пластин с пазами, соответствующими по форме выступам на скобах.При этом, выступы на скобах имеютГ-образную форму.На чертеже изображено предлагаемоеустройство, закрепленное на однойстороне плечиков ульевых рамок.Устройство для захвата и переносаульевых рамок состоит из скобы 1с выступом 2,на котором закреплен рычаг 3 с выступом 4. Устройство содер"жит также прижимную пластину 5 с эластичной подкладкой б и пазами 7 и 8.Пластида снабжена ручкой 9. Подкладка 6 выполнена из губчатой резины.Скоба и пластина выполнены парнымидля закрепления каждой пары одновременно на противоположных сторонахплечиков.Устройство работает следующим образом.Скоба 1.подводится под плечикиатем с помощью рычага 3 подскобы 1...

Способ стерилизации продуктов биологического происхождения

Загрузка...

Номер патента: 946477

Опубликовано: 30.07.1982

Автор: Филиппов

МПК: A01K 59/06

Метки: продуктов, биологического, происхождения, стерилизации

...является малоинерционной системой в отношении питания,поэтому для поддержания ее жизнедеятельности требуется непрерынный подвод питания и отвод отработанных веществ, Питание в клетку поступает 45только вместе с водой и с ней жеудаляются продукты жизнедеятельности, При вращении диполей воды с частотой равной их резонансной частотедиполи прекращают подачу питания вклетку и отвод отработанных вещестниз нее, и в течение 5-10 с клетка погибает,П р и м е р, Пчелиный воск массой 500 г, зараженный возбудителямиевропейского гнильца, нагревают дотемпературы плавления и перехода вжидкое состояние. Затем расплавленный воск выливают в горячую дистиллированную воду при соотношении 60воска и 40 воды, температура воды 70-75 С. Полученная эмульсия...

Устройство для изучения двигательных реакций водных организмов

Загрузка...

Номер патента: 946478

Опубликовано: 30.07.1982

Авторы: Ковалюк, Любарец, Солуха, Мясников, Свиженко

МПК: A01K 61/00

Метки: изучения, водных, организмов, реакций, двигательных

...светового или электрического), секция Б служит для содержания исследуемых водныхорганизмов,а в секции В смонтированы сфера 4 изэластичного материала и пьезодатчик 5,один конец которого вмонтирован вметаллический стакан б, а на другомего конце укреплена телескопическаяконсоль 7, при этом сфера 4 связанас консолью 7 посредством штыря 8 срегулируемым балансиром 9, Для регулирования длины консоли 7 предусмотре 40на втулка 10.Пьезодатчик 5, герметизирован изоляционным покрытием и связан с помощью коаксиального кабеля 11 с усилителем 12, к выходу которого подклю чены последовательно соединенные между собой квадратор 13, интегратор 14и регистрирующий прибор, представляющий собой самописец 15,Устройство работает слудующим об 50разом.В...

Способ производства гранулированных комбикормов для рыб

Загрузка...

Номер патента: 946479

Опубликовано: 30.07.1982

Авторы: Абакумов, Коржевенко, Калачев, Осетров, Игнатьев, Сапожников, Колтыпин, Финник

МПК: A01K 67/00

Метки: комбикормов, производства, гранулированных, рыб

...3 отбирают 60 кг фекалия и 1200 л воды, тщательно перемешивают в смесителе 4 и подают для фильтрации на фильтратор 5. Полученным субстратом заполняют культиватор 7 и вносят из накопителя 8 маточной культуры 80 г кУльтуры инфузорий Тетрахимена пириформис, При толщине слоя субстрата более 10 см в культиватор 7 с помощью аэратора 9 подают периодически воздух 5-10 м в сутки для перемешивания5среды и снабжения ее кислородом. Экскременты других животных менее пригодны для выращивания инфузорий. Иэ дру" гих белковых субстратов, как субстрат для инфузорий могут быть использованы отходы молочной и мясной и др. промыш" ленности при содержании белка в субстрате не менее 13-15. Причем их вво-, дят непосредственно из емкости исходных компонентов...

Способ направленного перемещения рыбы

Загрузка...

Номер патента: 946480

Опубликовано: 30.07.1982

Авторы: Пятницкий, Егоров

МПК: A01K 75/02

Метки: направленного, перемещения, рыбы

...рыбы к месту отлова, световую зону создают расположением источников света по вершинам равностороннего треугольника, одна из вершин которого расположена спереди по ходуего движения.На чертеже представлена схема устройства для реализации способа.С судна 1, оснащенного гирляндойнадводных ламп 2, спущены в воду наглубину нахождения косяка рыбы лампы 3-5, расположенные по вершинамравностороннего треугольника, причемсредняя лампа 4 находится сверху.После выдерживания ламп 3-5 дообразования скопления б рыбы лампыподнимают, при этом средняя часть 7,скопления б рыбы располагается надкраями скопления б, увлекая за собойвсе скопление. Лампы 3-5 поднимаютдо тех пор, пбка скопление б рыбыне перейдет в зону действия надводных ламп 2, где происходит...

Привязь для животных

Загрузка...

Номер патента: 948350

Опубликовано: 07.08.1982

Автор: Богдан

МПК: A01K 1/06

Метки: привязь, животных

...соответствующим конфигурации цепи 1 в поперечном разрезе.Принцип действия привязи следующий.Животное подходит к кормушке (не показанр), цепь 1 попадает в вырез 4 одним звеном. Размещенное ниже звено цепи 1 упирается в ступеньку. 15 Наклоняя голову в кормушку, животное протягивает цепь 1 дальше и звено цепи, размещенное в вырезе 4, попадает в калиброванный паз 5, и наклоняясь, соскальзывает по пазу 5 вниз. В результате цепь 1 размещается в крестообразном вырезе, образованном П-образным вырезом 11 упора 10, пазом 5 и кромками его основания 6. Животное зафиксировано. Благодаря 25 таму, что общая глубина паза 5 на вхо де в основание б больше расстояния между смежными звеньями цепи 1, развернутыми в одной плоскости, цепь 1 не может выйти...

Автопоилка для животных

Загрузка...

Номер патента: 948351

Опубликовано: 07.08.1982

Авторы: Шлиц, Мелехин, Елманов, Дерканосов, Жанов

МПК: A01K 7/06

Метки: животных, автопоилка

...вид з, на фиг. 2 - крышка еханиэма, вид с торца то же, со скошенной п на фиг. 4 - то же, споверхностью; на фпоперечный разрез.Автопоилка выполнена из пластмассы и состоит из чаши 1 и клапан- ного механизма, включающего корпус 2 и крышку 3 со сливным отверстием 4 и двумя выступами 5, расположенными симметрично относительно диаметральной вертикальной плоскости. Через отверстие крышки 3 выступает конец клапана б, на который воздействует нажимная пластина 7 вкладыша 8, имеющего две боковые стенки 9, выполненные в виде параллельных вертикальных пластин, Внутренние стороны бо 948351ковых стенок 9 вкладыша 8 имеют уклон с углом О . На вкладыш воздействует педаль 10, подвешенная на общем шарнире 11 с вкладышем 8. Поверхность выступов,...

Устройство для инкубации икры рыб, приклеенной к субстрату нерестового гнезда

Загрузка...

Номер патента: 948352

Опубликовано: 07.08.1982

Автор: Брума

МПК: A01K 61/00

Метки: рыб, икры, субстрату, приклеенной, инкубации, гнезда, нерестового

...из прозрачной пластической массы.Лоток 1 разделен на отсеки одинанового объема 2 и 3 продольной вертикальной перегородкой 4, расположенной на 5 см ниже верхнего краялотка 1.Отсек 2 служит для размещениянерестовых гнезд и оснащен закрепленными па обеим внутренним стенкамгнеэдодержателями 5, которые расположены на расстоянии 30 см от дналотка.55Отсек 3 предназначен для выдерживания личинок и внутри него смонтирована пеперечная вертикальная перегородка б, не доходящая по высотена 10-15. см до дна и верхнего краялатка 1 и образующая с торцовой стенкой лотка секцию 7 для приема личи-.нок,Вдаль верхнего, края вертикальнойпродцлЬной перегородки 4 закрепленнакЛОННый желоб В .пля отвода личинок, 65 нижний выходной участок которого расположен...

Искусственное нерестилище для рыбы

Загрузка...

Номер патента: 948353

Опубликовано: 07.08.1982

Авторы: Поленюк, Коновалов, Кузнецов

МПК: A01K 61/00

Метки: рыбы, нерестилище, искусственное

...в местах, где отсутствует естественный . субстрат, но существует благоприятная для нереста гидрология, Нерестилище растягивают и укрепляют на якорях нежестко, так, чтобы при изменении5 уровня воды приливы, отливы ) устройство было постоянно эаглублено.Рекомендуемая высота сетного цилиндра 2-5 м, выбирают ее в зависимости от глубины места установки. Радиус цилиндра 2 м, так как наибольший эффект достигается при отстоянии излучателя от привлекаемого объекта на 1 м и более, что подтверждают эксперименты. Рекомендуемое число 15 открылков - 5-8, длина - б м, так как дальнейшее увелйчение числа открылков и их длины вызывает трудности при транспортировке нерестилища.Нерестилище имеет пять открылкоа и это хорошо согласуется с поведением...
