Устройство для захвата, срезания и накоплениядеревьев

Загрузка...

Номер патента: 266433

Опубликовано: 01.01.1970

Авторы: Вожак, Варман, Копылов, Кушл, Лаздан, Иевинь, Вахнеев

МПК: A01G 23/081, A01G 23/08

Метки: захвата, накоплениядеревьев, срезания

...укреплены ползуцы 7 с возможностью перемещения в прорезях 8 упоров. Ползуцы имеют подвижные в поперечном направЛении зажимы 9 комлсвой части деревьев, взаимодействующие в процессе работы с поворотными рамками.Каждый зажим 9 подвыкно установлен на закрепленной на ползуне поперечйой направляющей и снабжен с внешней стороны роликами Ю, перемещаемыми в процессе работы по продольным направляющим 11, установленным на нижних концах поворотных рамок, рифленными пластинам й 12, коробками И пружинамп 14 сжатия и крышками 15.Упоры 4 шарнирно смонтированы на раме 16, имеющей кронштейны 17 с валами 18, на которых установлены снабжейные направляющими пластийами 19 поворотные рамки, прц водимые гидроцилиндром 20.Работаст устройство следиощим...

Устройство для обрезки сучьев преимущественно

Загрузка...

Номер патента: 266434

Опубликовано: 01.01.1970

Авторы: Ступнев, Захаров, Проектно, Штепо, Центральный, Энергетики, Некрасов, Коробов, Самодов, Брейтер

МПК: A01G 23/095

Метки: сучьев, преимущественно, обрезки

...с неподвижной опорной плитой 1. На барабанах 5 закреплены тросы 11 - 1 т.Тросы 11 и 12 соединены с кронштейнами б и 7 через направляющие блоки 14, а трос 13 выведен за пределы устройства для соединения с трелевочным механизмом, На подвижной раме 2 закреплен нож 15, Неподвижная опорная плита укреплена на месте установки устройства тросами 1 б. Направляющая 17 на подвижной раме 2 служит для фиксациикронштейнов от поворота их от усилий протаскивания. Подвижная рама 2 имеет катки 18, опертые на оеговые балки 19 неподвижной опорной плиты.Устройство работает следующим образом.При раскрытом положении устройства трелевочный механизм с пачкой деревьев заезжает на него, проходит между ножами 8 и 9, опускает пачку со щита на нож 15...

Гибкий трубопровод с продольным быстроразъемным

Загрузка...

Номер патента: 266436

Опубликовано: 01.01.1970

Авторы: Казахский, Воропаев, Носенко

МПК: A01G 25/02, B05B 9/08, F16L 11/02 ...

Метки: трубопровод, гибкий, быстроразъемным, продольным

...к вкладырме обоймы, а другая Продвигаясь впер присоединенная к о передвижной отвод. клин раскрывает со сзади отвода кромк вдоль клина, снова ем задних роликов, препятствуют произ дпненпя трубопрово ед вдоль труоопровода, тводу машина перемещает При этом впереди отвода единение трубопровода, а и гибкой ленты, скользя соединяются под деиствиПередние ролики при этом вольному открывашпо соеда. В предлагаемом труб ка выполнен из эласти кромке ленты и входя линдрического вкладьп что значительно упрощ ка. Кроме того, в предл механизм открывания выполнен в виде клина ми, одна грань которог шу и выполнена по фо Трубопровод сформован из гибкой ленты 1,кромки котороп выполнены в виде обоймы 2 10 и цилиндрического вкладыша 3,...

Устройство для распределения питательного раствора по стеллажам гидропонной установки

Загрузка...

Номер патента: 266437

Опубликовано: 01.01.1970

Авторы: Смирнов, Сабашвили, Хин

МПК: A01G 31/06

Метки: установки, раствора, гидропонной, стеллажам, питательного, распределения

...диском.На (ертеже показано предлагаемое устройство.Оно содержит механизм привода 1 и корпус-делитель 2, внутри которого расположен(о распределительныи диск 1. Устройство имеетГерм етическг изолироВанную кольцеВм 0 ПО,Ость й, Образованн(О(ежду дВум 5 кон цен г.рично вставленными один в другой стаканами 4 и 5. Наружный 4 стакан несет закрепленные по периметру его Внутреней иоверхностпостоянные магниты 6 и соединен с валом 7,который установлен свободным концом в подшипнике 8, вмонтированном в днще внутрен.него 5 стакана. В полссти б внутреннего ста 2 О кана размещен поворотный якорь 9 с посоянными магнитами 10, нес щпй на выходномконце 11 ведущий сухарь 12, расположенныйв пазу распределительного диска,Свооодцын торец царжного...

267241

Загрузка...

Номер патента: 267241

Опубликовано: 01.01.1970

Авторы: Весманов, Шапиро, Толчинский, Смол, Путывко, Мещанов

МПК: A01G 25/02

Метки: 267241

...и значительные неудобства в обслуживании.Предлагаемая опора отличается тем, что оголовок снабжен двумя поддерживающими канат штангами, которые при,подходе к ним грузовых подвесок при помощи приводного механизма поочередно перемещаются в вертикальных направляющих, поддерживая ка 2нат то с одной, то с другой стороны от грузовых подвесок. Это обеспечивает проход по канату через опору грузовых, подвесок канатной установки, имеющих замкнутый вокруг 5 каната контур.На фиг. 1 изображена предложенная опора; на фиг. 2 - последовательные положения штанг опоры при проходе грузовых подвесок.Передвижная опора содержит колесную те лежку 1, на которой смонтирована ферма 2 соголовком 8. Оголовок снабжен двумя штангами 4 и 5 для,поддержания несущего...

Способ формирования и ведения виноградногокуста

Загрузка...

Номер патента: 268068

Опубликовано: 01.01.1970

МПК: A01G 17/02

Метки: ведения, виноградногокуста, формирования

...две группы по 2 - 3 рукава. Одну группу а (с сучками замещения) подвязывают к нижней шпалерной проволоке. Другую группу б подвязывают за побеги плодоношения к верхней проволоке. В течение вегетационного периода из сучков замещения образуются побеги плодоношения будущего года, а из лоз плодоношения - побеги, плодоносящие в текущем году (изображены пунктиром), При этом почти весь урожай формируется на высоте 80 - 90 см, что позволяет механизировать его уборку, Осенью производят механизированную обрезку побегов по линии А - Б и укрывают кусты с помощью лозоукладчиков.После обрезки под укрытием оказываются ру кана с лозами плодоношения и рукава с сучками замещения. Лозу со шпалерной проволоки удаляют в свободное время зимой. Весной во время...

Устройство для расчистки вырубок

Загрузка...

Номер патента: 268070

Опубликовано: 01.01.1970

Авторы: Галанов, Механизации, Всесоюзный

МПК: A01G 23/06

Метки: расчистки, вырубок

...части отвала находятся зубья 6 и 7. Центральный зуб 6 выполнен большим по сравнению с зубьями 7.На тыльной стороне отвала 1 установленакопирующая лыжа 8, задняя часть которой 5 шарнирно закреплена на раме 2 трактора, апередняя шарнирно связана с подвижным штоком гидроцилиндров 9 и 10, установленных в верхней части отвала.Отвал может быть бульдозерного типа, а О также может быть выполнен в виде усеченного клина, Управление отвалом осуществляется при помощи механизма 5 подъема, выполненного в виде гидроцилиндра, смонтированного на оси 11, связывающей кронштейны 12.Устройство работает следующим образом.Порубочные остатки, валеж и т. д. сгребаютотвалом и удаляют за пределы расчищаемой полосы, Мелкие пни, не требующие больших усилий при...

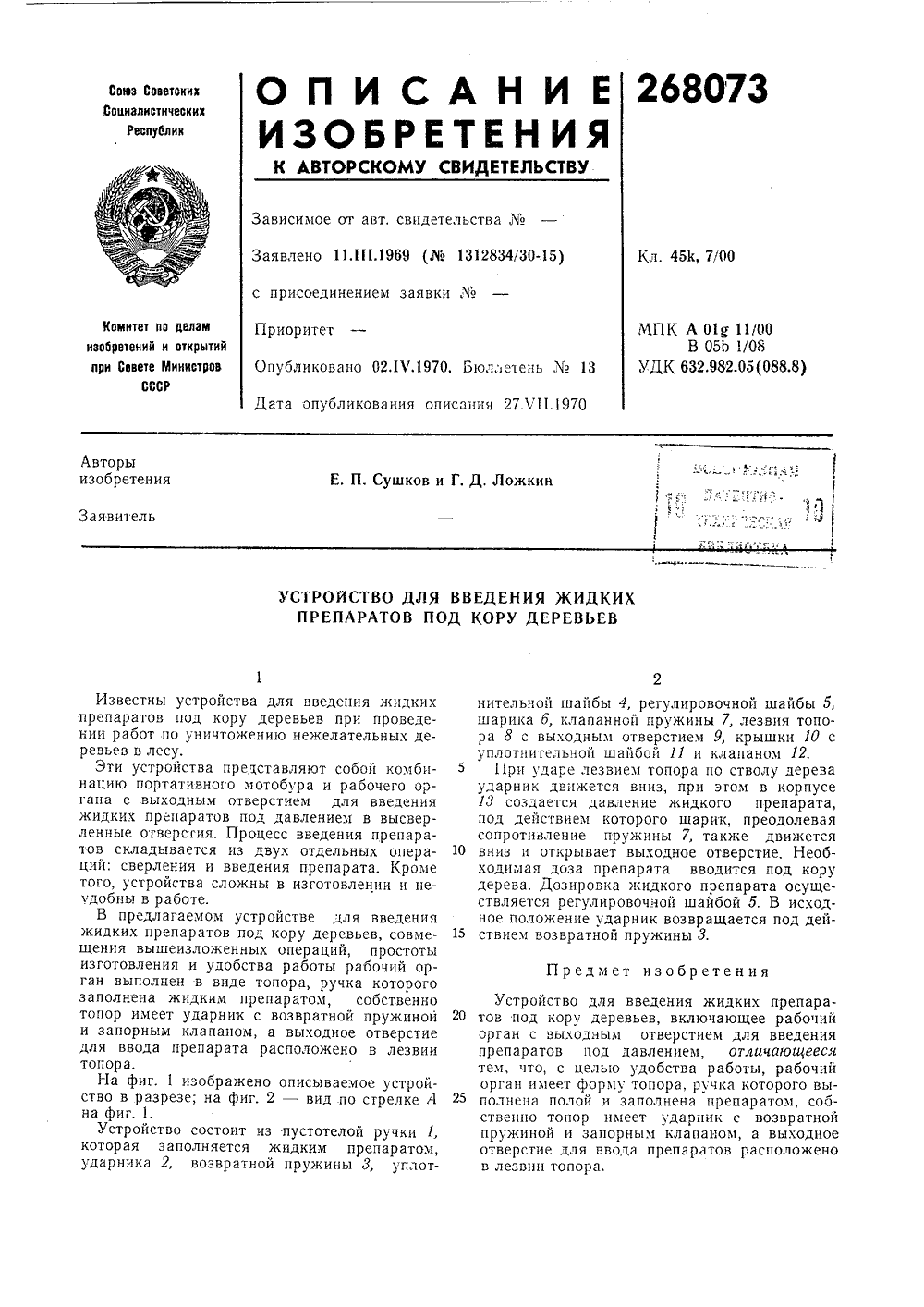

Устройство для введения жидких препаратов под кору деревьев

Загрузка...

Номер патента: 268073

Опубликовано: 01.01.1970

МПК: B05B 1/08, A01G 11/00

Метки: препаратов, введения, жидких, деревьев, кору

...совмещения вышеизложенных операций, простоты изготовления и удобства работы рабочий орган выполнен в виде топора, ручка которого заполнена жидким препаратом, собственно топор имеет ударник с возвратной пружиной и запорным клапаном, а выходное отверстие для ввода препарата расположено в лезвии топора.На фиг, 1 изображеноство в разрезе; на фиг. 2на фиг, 1.Устройство состоит из пукоторая заполняется жидударника 2, возвратной п нительнои шайбы 4, регулировочной шайбы 5, шарика б, клапанной пружины 7, лезвия топора 8 с выходным отверстием 9, крышки 10 с уплотнительной шайбой 11 и клапаном 12.5 При ударе лезвием топора по стволу дереваударник движется вниз, при этом в корпусе 13 создается давление жидкого препарата, под действием...

Устройство для гашения напора жидкости

Загрузка...

Номер патента: 268108

Опубликовано: 01.01.1970

Авторы: Кока, Среднеазиатский, Кравченко

МПК: E02B 13/02, A01G 25/06

Метки: гашения, жидкости, напора

...внутрь напорной части 15 резервуара, из которой выведен отводящийтрубопровод 10. На диафрагме 2 соосно с подводящим трубопроводом 9 установлено уплотнение 11, служащее для плотного перекрытия цилиндра 8, верхняя кромка которого имеет 20 внутри криволинейное очертание с радиусом,равным одному - двум диаметрам этого цилиндра, а снаружи - фаску 12 с углома = б - 8.Работает устройство следующим образом.25 Жидкость из трубопровода 9 через телескопическое звено 8 поступает в напорную часть б резервуара 1, заполняет его и проходит через отверстие 8 в поплавковую камеру 4, поднимая поплавок 7. Последний с помощью тяг б тянет за собой телескопическое звено 8 и по268108 цг оставитель М. Лапшинаехред 3, Н. Тараненко ректор Н. А, Митрохин Рсдак 1...

268786

Загрузка...

Номер патента: 268786

Опубликовано: 01.01.1970

МПК: A01G 17/08

Метки: 268786

...что приводит к ухудшению условий выращивания, так как под действием ветра лоза перемещается вдоль проволоки, образуя пучки,В предлагаемом устройстве с целью повышения прочности фиксации лозы захваты выполнены в виде бобышек с пазами, имеющими направляющие грани и углубления цилиндрической формы, диаметр которых несколько меньше диаметра проволоки.На фиг. 1 показано предлагаемое устройство, вид сверху; на фиг. 2 то же, вид сбоку.Устройство выполнено из эластичного полиэтилена и состоит из пояска 1 и захватов в виде бобышек 2 с пазами 3, имеющими направляющие грани 4 и цилиндрические углубления 5.Используют устройство следующим образом.5 На шпалерную проволоку накладывают одиниз захватов 2 так, чтобы шпалерная проволока оказалась между...

Способ получения субстратов для выращиваниярастений

Загрузка...

Номер патента: 268787

Опубликовано: 01.01.1970

Авторы: Хорошко, Солдатов, Перышкина, Неорганической, Институт

МПК: A01G 31/00

Метки: субстратов, выращиваниярастений

...ианионита - 0,82 и 1,18 г соответственно с емкостью по 3,9 лг экв, Через эту смесь фильтруют раствор следующего состава:4,6 2,0 2,38 Ха 0,74 Хп К+Ре" з КНгР 04 10 15 го 25 0,23 0,22 0,1 0,1 0,03 0,12 0,17 следы зо Катионит катионов макро- элементов, м экв С а 3,95 Мд 0,39 К+ 0,29 е+з 0,09 микроэлементов,мгКа 0,56Мп 0,53В 0,24Хп 0,24 945 392 883 13,7 3,4 40 4,72 Анионит анионов макроэлементов, м экв КОз 1,27 НгР 04 0,34 304 1,53 Ре 0,08(ХН 4) гМо 04 О ОЗЬСо 504 0,03МЙ 04 0,03КаС 40,0Ге (в виде железаглюконатного комплекса) 5,0После пропускания через ионитную смесь1700 лл этого раствора анализ фильтрата показывает, что состав его одинаков с составомраствора. Содержимое колонки промывают25 лил дистиллированной воды и 600 мл 2...

Грузозахватное устройство стрелового манипуля тора для погрузки деревьев

Загрузка...

Номер патента: 269000

Опубликовано: 01.01.1970

Авторы: Сафрой, Тгх, Пекин, Андрианов

МПК: B65G 65/28, A01G 23/08, B66C 1/32 ...

Метки: грузозахватное, деревьев, манипуля, погрузки, стрелового, тора

...чертеже показан один из возможных ва. риантов описываемого устройства,Грузозахватное устройство, шарнирно закрепленное на стреле 1 гидроманипулятора, состоит из гидроцилиндра 2 двустороннего действия, на корпусе которого шарнирно установлена поворотная обойма 8, зафиксированная в осевом направлении. Внутренняя поверхность корпуса гидроцилиндра 2 служит направляющей для ползуна 4, перемещающегося в осевом направлении под действием усилия штока б гидроцилшдра 2. Центрирование ползуна 4 относительно внутренней поверхности корпуса гидроцилпндра 2 осуществляется при помощи съемных втулок б и 7, из которых верхняя втулка б соединена с ползуном 4 и штоком б гидроцплиндра 2 общим пальцем 8, а нижняя - неподвижно закреплена в...

Газоструйнбш вакуумный аппарат

Загрузка...

Номер патента: 270169

Опубликовано: 01.01.1970

Авторы: Блюммер, Козачок, Орехов, Гадкий

МПК: A01G 25/00, F04F 5/14, F02M 35/08 ...

Метки: аппарат, вакуумный, газоструйнбш

...на соединительном валике 4 и служащая для направления потока отходящих газов либо в эжектор 5 двигателя (монтируют в верхней части корпуса аппарата), либо в сопло 6. Последнее располокено внутри диффузора 7, который имеет камеру разрежения. Камера разрежения диффузора имеет два выхода, Один 10 выход с помощью трубопровода 8, через запорное устройство 9 (пробковый кран) соединяется с полостью отсосной трубки 10 воздухоочистителя, Другой выход этой камеры каналом 11 сообщается с всасывающей линией, 15 насосом или рабочей полостью машины. К корпусу аппарата прикреплен запорный орган 12 (пробковый кран), который расположен в канале 13, соединяющем отсосную трубку цик,лонного воздухоочистителя с эжектором двп гателя, и предназначен для...

Корчеватель

Загрузка...

Номер патента: 271164

Опубликовано: 01.01.1970

Авторы: Тлович, Балакло

МПК: A01G 23/06

Метки: корчеватель

...сборвыкорчеваннои массы производится прямым толканием, при этом подрезающие и корчунщие зубья находятся в одной плоскости. Корчм, корлены пворота5 отличаю силия ирновязань Изобретение относится к машинам для корчевания пней, кустарника, мелколесья, а также сбора выкорчеванной массы.Известны корчеватели пней, состоящие из толкающей рамы, корчующих зубьев, сбоку которых закреплены подрезающие зубья, гидроцилиндров поворота корчующих зубьев и подъема рамы.Эти машины требуют больших усилий для корчеваний пней.В предложенном корчевателе подрезающие зубья шарнирно прикреплены к корчующим зубьям и связаны с гидроцилиндрами их поворота, что позволяет значительно снизить усилия корчевани я, так как подрезающие зубья обрезают корневую систему пня...

Канатная трелевочная установка

Загрузка...

Номер патента: 271165

Опубликовано: 01.01.1970

Авторы: Скобей, Заикин, Берг

МПК: A01G 23/08, B61B 7/04

Метки: канатная, трелевочная

...в направляющие блоки 4 головной мачты, пропускается через опорный каток 6 в каретки, огибает блок 7 тыловой мачты, возвращается обратно и крепится и корпусу 8 каретки. Тяговая ветвь 9 каната соединена со сборным канатом 10, запасованным в блок 11 и снабженным чокерцым упором 12 на конце. В узле соединения тяговойветви 9 каната 5 с канатом 10 крепится канат5 с крюком 13 холостого хода, посредством которого канат 5 замыкается в кольцо, а канат 1 О оказывается свободным.Работает установка следующим образом,Натяжение и подъем тяговонесущего кана 10 та производятся путем передвижения самоходной лебедки вперед, опускание - ходом назад, подача каретки на лесосеку - включе.нием ка патов едущего шкива, возвращениекаретки - обратным ходом...

Устройство для обрезки сучьев с пачки деревьев

Загрузка...

Номер патента: 271166

Опубликовано: 01.01.1970

Авторы: Самод, Коробов, Брейтер, Некрасов

МПК: A01G 23/095

Метки: пачки, сучьев, деревьев, обрезки

...нож 8 и блоки 9 и 10, а на кронштейне 7 - 20 иож 11 и блоки 12 и 13.Через все эти блоки пропущен трос 14. Каждый из барабанов 4 и 5 имеет две цилиндрические поверхности: большего и меньшего диаметра. 1-1 а цилиндрическую поверхность мень щего диаметра барабана 4 намотан трос 15,свободный конец которого пропущен через блок 1 б и соединен с кронштейном б. Аналогичным образом барабан 5 связан тросом 17, пропущенным через блок 18, с кронштейном 7.30 На цилиндоические поверхности большегодиаметра барабанов 4 и б намотаны (и закреплены), соответственно, тросы 19 и 20, свободные концы которых выведены за пределы устройства. Для обеспечения захода пачки деревьев в зев ножей щит выполнен лоткообразной формы и имеет направляющие борта, а...

Союзыая iпаугепш.; •: ; •;: идяь-1ьлио

Загрузка...

Номер патента: 271167

Опубликовано: 01.01.1970

Авторы: Чудный, Проказин, Всесоюзный, Механизации

МПК: A01G 23/10

Метки: союзыая, iпаугепш, идяь-1ьлио

...способа являетсятрудоемкость его, так как необходимо воздействовать не только на каждое дерево, но и накаждую подновку отдельно, а также отрицательное влияние высокой активости применяемых стимуляторов на жизнеспособность подсачиваемых насаждений.Целью изобретения является устранениеуказанных недостатков. 20Поставленная цель достигается тем, что втечение нескольких вегетационных периодов,предшествующих сезону подсочки, производятвнекорневую подкормку насаждений путемобработки их кроны химическими соединениями, содержащими цинк, медь или молибден.Предлагаемый способ может быть осуществлен, например, следующим образом.За 2 - 3 года до подсочки, в течение каждого вегетационного периода, кроны деревьев опрыскивают водным раствором...

Пуск для мостовых поливных м. лшин

Загрузка...

Номер патента: 271168

Опубликовано: 01.01.1970

Авторы: Чубиков, Надеждин

МПК: A01G 25/09, A01G 25/02

Метки: поливных, лшин, мостовых, пуск

...изобретения - снижение вредного воздействия поливной струи на почву. Для этого поливная трубка на нижнем конце выполнена в виде стакана с перфорированными стенками, образующего гаситель напора.Для устранения деформации поливной труокн под действием ВакуумирОВанеея В стенках насадки выполнены впускные отверстия для воздуха.Суммарное поперечное сечение отверстий В стенках гасителя напора превышает поперечное ссчение стакана гасителя.На фиг. 1 изображен предложенный водо- выпуск в нормальном положении (горизонтальное положение трубопровода поливной машины); на фиг. 2 - то же, в поднятом над землей полохкепии (при наклоне трубопровода).1-1 а трубопроводе 1 поливной машины установлены через определенные интервалы штуцеры 2, в которых...

Устройство для окорки ствола дерева

Загрузка...

Номер патента: 271783

Опубликовано: 01.01.1970

Авторы: Пхгшч, Манаков, Бычин, Сибирский

МПК: B27L 1/06, A01G 23/12

Метки: окорки, дерева, ствола

...цилиндриче. ской фрезы 1 с наборными ножами, левой 2 и правой 8 опор, связаш ых между собой несущим защитным кожухом 4, двух спаренных ограничителей глубины резания, установленных на левой и правой опорах, конического одноступенчатого редуктора 5, смонтированного на правой оноре 8 и закрытого герметичным кокуком, и приводного вала б,Ограничители глубины резания состоят пз опорных дисков 7, регулирующих дисков 8, прижимных шайб 9 и опорных втулок 10.Синхронность работы ограничителя обеспечивается за счет сицхронизируютцего мехзцизма, состоящего из шестерен 11, зубчатых секторов 12, опор 18, валя 14.Ограничителями управля;от с помощью поворотной ручктт 15 через тягу 1 б т рычаг 17, закрепленные на валу 14. Рычаг 18 служиг для управления...

Камера для изучения переходных явлений фотосинтеза

Загрузка...

Номер патента: 272717

Опубликовано: 01.01.1970

Автор: Юрисма

МПК: A01G 7/00

Метки: фотосинтеза, камера, изучения, переходных, явлений

...нсвозможность быстрой смены газовой смеси вокруг исслед емого образца. 10Предлагаемая камера отличается тем, что, с целью ускорения смены газовой смеси вокруг исследуемого образца, поворотный диск помещен внутри неподвижного, выполненного многоканальным и имеющего отверстие для 15 удаления образца из экспозиционного отсека.На фиг. 1 дано поперечное сечение камеры; на фиг. 2 - сечение по А - А.В поворотном диске 1, помещенном внутри неподвижного диска 2, расположен экспозици онный отсек 3 с каналом 4 для подвода газа в отсек и каналом 5 для отвода газа. Диск 2 имеет отверстие б для доставки исследуемого образца в отсек 3, большое число каналов 7 на небольшом расстоянии друг от друга, слу жагцих для питания канала 4 смесями газов, и...

Способ закладки леснь1х питомников

Загрузка...

Номер патента: 272718

Опубликовано: 01.01.1970

Автор: Валавичюс

МПК: A01G 23/00

Метки: питомников, леснь1х, закладки

...на фиг. 2 - то же, с преобладанием светолюбпвых пород; на фиг. 3 - то же, с одинаковым количеством тенелюбивых и свеголюбивых пород.10 Освещение, температурньш режим, влажность, продуваемость ветром и другие условия регулируются благодаря окружающему древостою 1. На площади лесопитомника выделено три зоны притененпя в зависимости от 15 ориентации по странам света и формы лентылесопитомника.Ширина зон 2 и 3 сильного и среднего прптенения зависит от средней высоты ог(ружагощего древостоя и равна г/, его, Зона 4 слабого 20 прптененця занимает остальную площадь(после выделения зон сильного и среднего притененпя).Выбор ширины ленты лесопптомника зависит от ассортимента выращиваемого материа ла.,2 Зона 4 слабого притенения здесь...

272719

Загрузка...

Номер патента: 272719

Опубликовано: 01.01.1970

МПК: A01G 23/06

Метки: 272719

...состоит из аккумулят прерывателя, приводимого гидромотором тота пульсаций регулируется щелевым селем, Параллельно гидропульсатору подключен обратный клапан. г 1 а чертеже дана схема описываемого гйдропривода для корчевальных машин.Гидропривод состоит из резервуара , гпдронасоса 2, гидрораспределителя 3, гидроци линдров 4, гидромотора 5, прерывателя 6, аккумулятора 7, дросселя 8, обратного клапана 9и соединительных трубопроводов.Устройство работает следукщим образом.Прп рабочем ходе жидкость подается ги дронасосом в штоковую полость гидроцилиндров 4, при этом оиа проходит через гидрораспределитель 3, дроссель 8, гидромотор 5, при.водящий во вращение золотник прерывателя 6,и магистраль О. При этом золотник периодитч чески...

Радиотелеметрический датчик полива

Загрузка...

Номер патента: 272720

Опубликовано: 01.01.1970

Автор: Киргизский

МПК: A01G 27/00

Метки: датчик, радиотелеметрический, полива

...времени паузы и реле 9 выдержки времени сигнала в канале связи. В результате включения реле 8 30 запрещается работа схемы сравнения б навремя паузы, а после срабатывания реле времени 9 блок 10 включения питания подает питание от автономного источника 11 к радио- передающему узлу 12 в течение времени, определяемого параметрами времязадающей цепи реле 9. (необходимо отметить, что, с целью дополнительного сокращения энергопотребления устройства, в целом время паузы во много раз превосходит время выдержки сигнала в канале связи.)После подключения питания к узлу 12 сигнал с датчика 1, поступающий на вход частотного преобразователя-модулятора И, преобразуется в серию импульсов поднесущей, частота следования которых пропорциональна сигналу с...

Устройство для очистки от сучьев стволов

Загрузка...

Номер патента: 273411

Опубликовано: 01.01.1970

Авторы: Семенов, Дорофеев, Фомичев, Манухин, Ратновский, Каменецкий, Кириллов

МПК: A01G 3/08, B27G 1/00

Метки: сучьев, стволов

...что упор консольной балки выполнен с упругими элементами, взаимодействующими в процессе работы с промежуточной опорой.На фиг. 1 показано предлагаемое устройство, вид сверху; на фиг. 2 - один ножевой пояс.Устройство состоит из двух ножевых поясов 1 и 2, поворотных рычагов 8, противовесов 4, промежуточной опоры 5, шарниров б, консольной балки 7, упоров 8 и упругих элементов - пружин 9. Ножевые пояса несколько смещены относительно друг друга для плотного прилегания режущих органов при изменении диаметра дерева.Работает устройство следующим образом.При загрузке дерева в устройство перемещением гидроцилиндров консольных балок производят разведение ножевых поясов и открытие их под действием противовесов. Перемещением гидроцилиндров консольных...

Устройство для очистки деревьев от сучьев

Загрузка...

Номер патента: 273412

Опубликовано: 01.01.1970

Авторы: Попов, Фролов, Алексеев, Бретени, Славгородска, Туркин, Александров

МПК: B27L 1/00, A01G 23/097

Метки: деревьев, сучьев

...пачки деревьев с ножами последние поворачиваются в рабочее положение и обрезают сучья. Число режущих 15 ножей определяется в зависимости от требуемого качества очистки деревьев. Предмет изобретенияУстройство для очистки деревьев от сучьев 20 без отцепки пачки от трелевочной машины,включаюгцее наклонно установленную раму с ножами, отличаютчееся тем, что, с целью повышения качества очистки деревьев от сучьев, рама устройства имеет 7-образную форму, а 25 ножи выполнены съемными и установлены вплоскости рамы с возможностью поворота,Известны устройства для очистки деревьев от сучьев без отцепки пачки от грелевочной машины, включающее наклонно установленную раму с ножами.Однако известные устройства не обеспечивают удаления сучьев,...

Пильная шина

Загрузка...

Номер патента: 273570

Опубликовано: 01.01.1970

Авторы: Центральный, Энергетики, Проектно, Тер

МПК: B27B 17/02, B27B 17/00, A01G 23/08 ...

Метки: пильная, шина

...и Известна пильпая шина, включающая корпус со щеками, образующими между собой паз для направления движения звеньев режущей цепи.Предлагаемая пильпая шина выполнена с установленным в паз, составным по всей ее длине съемпым направляющим выступом, Каждая часть направляющего выступа может быть взаимозаменяемой.Такая конструкция шины позволяет повысить срок службы.На чертеже изображена предложенная пильная шина. Шина состоит из корпуса 1, составного выступа 2, соединительных штифтов 3, ведомого ролика 4. Выступ 2 составной, причем каждая часть вставляется в паз шины. 1. Пильная шина, включающая корпус сощеками, образующими между собой паз длянаправления движения звеньев режущей цепи, отличающаяся тем, что, с целью повышения срока...

Корчеватель

Загрузка...

Номер патента: 274524

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Дорожного, Касинов

МПК: A01G 23/06

Метки: корчеватель

...к ребру 7 поворотной рамы. Отверстие 12 выполнено не сколько большего диаметра, чем палец 13.На одинаковтях расстояниях от центра отверстия 12 в ерхней и в нижней частях зуба 4 расположены отверстия 14 и 15. В отверстии 14 расположен фиксирующий положение зуба 30 4 палец 1 б. Палец 1 б имеет головку увеличен3ного диаметра с лыской 17 на передней стороне и рукоятку 18. Фиксатор 19 препятствует осевому смещению пальца 1 б. Для облегчения фиксации зуба в нерабочем положении отверстие 15 выполняется большего диаметра, чем палец 1 б.В рабочем положении зуб 4 тыльной сторо. ной упирается в приваренный к нижней балке б упор 20. Боковые нагрузки на зуб воспринимаются горизонтальной плитой 21. Последняя снабжена пазами для зубьев.При очистке...

Устройство для обрезки сучьев с деревьев

Загрузка...

Номер патента: 274525

Опубликовано: 01.01.1970

Авторы: Коробов, Самодов, Истомин, Захаров, Голышихин, Зепалов

МПК: A01G 23/00, B27G 1/00

Метки: сучьев, обрезки, деревьев

...тросом 14 и ой 15 со вторым концом рычага 4, котросом 1 б связан и со ступицей рычаПредлагаемое устройство работает следующим образом.Тягач с возом заезжает на раму 1 устройства, находящегося в раскрытом положении, Далее, проехав на некоторое расстояние от устройства (в зависимости от длины бессучковой зоны дерева), тягач, не останавливаясь, сбрасывает дерево на ролик 11 устройства и перемещается на расстояние, несколько большее, чем длина дерева, при этом лебедка тягача включена на разматывание троса.Во время перемещения тягача к валу 21 редуктора 17 подводится мощность. С помощью цепной передачи крутящий момент передается рычагу 2. Крестообразное соединение тросов 13 и 14 ступиц рычагов 2 и 3 передает крутящий момент рычагу 3....

Гидропривод механизма повала и спиливаниядеревьев

Загрузка...

Номер патента: 274526

Опубликовано: 01.01.1970

Автор: Маслов

МПК: F15B 11/12, A01G 23/08

Метки: механизма, спиливаниядеревьев, повала, гидропривод

...от насоса по трубопроводу 11 подается в гидроцилиндр 6 повала, поршень которого перемещается влево, перемещая при этом рычаг повала до упора в дерево, Затем золотник гидрораспределителя 2 устанавливается в нейтральное положение,Далее включается золотник тидрораспределителя 1, и рабочая жидкость от насоса по трубопроводу 7 подается в гидродвигатель 3, вращающий пильный механизм 4, и в бесштоковую полость гидроцилиндра б подачи. Поршень последнего, перемещает пильный механизм к дереву, в результате чего дерево распиливается. Одновременно часть рабочей жидкости, находящейся под давлением в трубопроводе 7, через обратный клапан 13 и дроссель 12 поступает в трубопровод 11 и под поршень гидроцилиндра б повала, компенсируя утечки рабочей...

Дождевальная машина

Загрузка...

Номер патента: 274527

Опубликовано: 01.01.1970

Авторы: Дзюбенко, Мурашов, Анисимов, Нечаев, Мелиорации, Всесоюзный

МПК: A01G 25/09

Метки: дождевальная
