A01G — Садоводство; разведение овощей, цветов, риса, фруктов, винограда, хмеля или морских водорослей; лесное хозяйство; орошение

Страница 205

Хвоеотделитель

Загрузка...

Номер патента: 1291072

Опубликовано: 23.02.1987

Авторы: Корюгин, Тараканов

МПК: A01G 23/00

Метки: хвоеотделитель

...общий вид; на фиг. 2 - то же,вид сбоку; на фиг. 3 - звено цепис режущим элементом.Хвоеотделитель снабжен головкой1, на которой шарнирно монтируютсячелюсти 2 с гидроцилинрами 3 привода, представляющие собой балку 4с жестко укрепленными на ней клыками 5 и звездочками 6, соединеннымивтулочно-роликовой цепью 7, снабженной режущими элементами 8, приводимыми в движение посредством гидромотора 9 через ведущую звездочку 10,соединенную с валом 11, на которомустановлены звездочки 12 и диски-во"рошители 13.Хвоеотделитель работает следующимобразом.Захват, закрепленный через головку 1 на гидроманипуляторе трактора, опускается с челюстями 2, раскрытыми гидроцилиндрами 3, укрепленными на балке 4 с клыками 5, на хвойные ветви, а при включении...

Устройство для сбора лесосечных отходов

Загрузка...

Номер патента: 1291073

Опубликовано: 23.02.1987

Автор: Кичкин

МПК: A01G 23/06

Метки: сбора, лесосечных, отходов

...для сбора лесосечныхотходов работает следующим образом.При встрече собирающих зубьев с препятствиями при движении устройства от действия сил со стороны пня 4 О происходит поворот рычагов 3 и 4 зубьев относительно оси 5 против часовой стрелки. Рычаги 4, действуя на ролики 11, вызывают растяжение пружинных амортизаторов 8, и за счет уменьшения угла между рычагами 4 и осевыми линиями пружинных амортизагоров 8 происходит качение роликов 1 по направляющим рычагов 4 вниз и поворот пружинных амортизаторов 8 вокруг осей 9 поперечной балки 10. При этом осевая линия пружинных амор- тизаторов 8 всегда стремится занять положение, перпендикулярное осевой линии рычагов 4. В рабочем положении зубьев осевые линии пружинных амортизаторов 8...

Рабочий орган машины для заготовки пневой древесины

Загрузка...

Номер патента: 1291074

Опубликовано: 23.02.1987

Автор: Мазуркин

МПК: A01G 23/06

Метки: пневой, рабочий, орган, древесины, заготовки

...7. Шестерни Я выходных валовредукторов связаны с внутренним зубчатым колесом 9 опорно-поворотногоустройства. Устройство также содержит промежуточное кольцо 10, фрезу11, выполненную в виде ступенчатогомногогранника, жестко соединенногос днищем 12. Фреза по периферии снабжена фаской 13, к которой прикреплены гнезда 14 для крепления режущихэлементов 15. По внутреннему периметру фрезы закреплены кронштейны 16,35посредством которых крепятся скалывающие элементы 17, около которых вкорпусе фрезы выполнены отверстия 18.Рабочий орган машины для заготовки пневой древесины работает следую 1щим образом. Оператор наводит рабочий орган на пень. Затем включаются гидромоторы 6, которые с помощью редукторов 5 передают вращение ведущим шестерням 8....

Лесозаготовительная машина

Загрузка...

Номер патента: 1291075

Опубликовано: 23.02.1987

Авторы: Верещагин, Смолин

МПК: B27B 1/00, A01G 23/08

Метки: лесозаготовительная

...колонны 11 и обеспечивающий поворот горизонтальной 23 и выдвижной 25 балок в вертикальной плоскости. На выдвижной балке 25 смонтированы зажимной механизм 27, имеющий нож 28 силового резания, выполненный в виде двуплечего рычага, и гидроцилиндр 29 привода зажимного рычага 30.Зажимной рычаг 30 с помощью шарнира 31 связан с неподвижной опорой 32, установленной на выдвижной балке 25, На другом конце зажимного рычага 30 шарнирно закреплено коромысло 33, которое соединено шарниром 34 с проушиной штока гидроцилинд" ра 29, корпус которого с помощью шарнира 35 соединен с кронштейном 36, жестко закрепленным на выдвижной балке 25, С противоположной сто. роны от зажимного рычага 30 на неподвижной опоре 32 смонтирован нож 28 силового резания на оси...

Хак для подсочки с химическим воздействием

Загрузка...

Номер патента: 1291076

Опубликовано: 23.02.1987

Авторы: Петушков, Саможен, Вольф, Петерсон, Алексеев

МПК: A01G 23/12

Метки: подсочки, химическим, хак, воздействием

...с применением химических стимуляторов смоловыделения.Цель изобретения - обеспечение снижения расхода стимулятора.На фиг,1 изображен хак, общий вид; на Фиг.2 - регулятор, общий вид в разрезе; наиг.3 - то же, вариант регулировки.Хак для подсочки с химическим воздействием состоит из режущего аппарата 1, закрепленного на рукояти 2, баллона 3 с реагентом, соединенного эластичной трубкой 4 с режущим аппаратом 1. На эластичной ,трубке закреплен регулятор 5, состоящий из корпуса 6, одна из боковых стенок 1 которого выполнена под углом к другой стенке 8. В нижней узкой части корпуса расположено отверстие 9., через которое проходит эластичная подающая трубка 4 от баллона 3 с реагентом к дозатору режущего аппарата .1, В боковой стенке 8 сделано...

Задатчик поливной нормы

Загрузка...

Номер патента: 1291077

Опубликовано: 23.02.1987

Авторы: Разуваев, Янюшкин, Шигаев, Байкин

МПК: A01G 25/00

Метки: поливной, задатчик, нормы

...быть использовано в дождевальных машинах и в системах орошения.Целью изобретения является улуч шение качества полива.На чертеже представлен задатчик поливных норм,Задатчик,состоит из часового механизма 1 с закрепленным на часовойоси 2 подвижным циферблатом 3, на котором установлен передвижной флажок 4 для передачи усилия на шток 5 крана 6. Шток 5 подпружинен пружиной 7 и снабжен гайкой 8. Регулятор 9 хода прижат пружиной 10, регулируемой винтом 11, к мембране 12 датчика 13 давления, соединенного трубкой 14 с оросительным трубопроводом 15, на котором установлен водовыпуск 16 с гидроприводом 17, полости которого соединены трубками 18 через кран 6 управления с напорным трубопроводом 19. Слив воды из надпоршневой и поршневой полостей...

Дождевальный аппарат для полива животноводческими стоками

Загрузка...

Номер патента: 1291078

Опубликовано: 23.02.1987

Авторы: Буцыкин, Козлов, Пономарев

МПК: A01G 25/02

Метки: стоками, аппарат, полива, животноводческими, дождевальный

...д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4. 1Изобретение относится к сельскому хозяйству, в частности к оросительной технике, и может быть использовано при поливе животноводческими стоками. 5Целью изобретения является повышение надежности работы и улучшение качества полива.На фиг.1 изображен дождевальный аппарат; на фиг,2 - разрез А"А на 10 фиг.1.Предлагаемый аппарат содержит разбрызгиватели 1 и 2, выполненные в виде "Сегиерова колеса", на концах которых установлены центробежные камеры 3 и 4 с насадками 5 и 6. Разбрызгиватели связаны с трубопроводом 7 машины при помощиподводящих патрубков 8 и 9. Центробежные камеры имеют тангенциальные вход и выход.Дождевальный аппарат работает следующим...

Гидроавтоматический водовыпуск

Загрузка...

Номер патента: 1291079

Опубликовано: 23.02.1987

Авторы: Богомолов, Меркурьев

МПК: A01G 25/16, A01G 25/06

Метки: гидроавтоматический, водовыпуск

...6 определенного положения, Время от начала подачи напорной воды до переброски штока 11 с золотником в правое положение (показано заштрихованным) определяется настройкой дросселя 19, и может быть выбрано так, что срабатывание золотникового распределителя 12 на полив происходит у всех водовыпусков последовательно, например, через 30 мин, обеспечивая тем самым программный поочередный полив всех участков поля.В крайнем правом положении золотника распределителя 12 надмембранная полость привода 2 сообщена с атмосферой линией 26 связи, Водовыпуск под действием напорной воды открыт и начинается полив участка поля.При этом линия 24 связи сообщает10 45 50 55 15 20 25 30 35 40 вход водовыпуска с рабочей полостью17 реле 13 времени...

Тепловое реле

Загрузка...

Номер патента: 1291080

Опубликовано: 23.02.1987

Авторы: Зевакин, Глушков, Канцуров, Гельфанд

МПК: A01G 25/16, A01G 25/09

Метки: тепловое, реле

...занятом пшеницей, для которой оптимальная температура воздуха +20 С, и поэтому соленоиды 1 и 2 подкличены к штепсельным розеткам 39 и 42 с знаками 20, 22, 24, 26, 28 и 30 . Все пробковые краны 3 (фиг,7) условно изображены в йоложе. нии "Закрыто" Провод 36 и 20 шт, проводов 38 и 41 закреплены на обру- че 14 хомутами 44 и под нижним.- концом теплового реле собраны в жгут 45, которым оно вместе с воздушным шаром 8 закреплено на ближайший к трактору-движителю промежуточной опорной тележке мелкодисперсной оросительной установки, а в пролете мея- ду промежуточной опорной тележкой и ведущей тележкой, прицепленной к трактору-движителю, на которой установлен блок пневмоцилиндров 5, жгут 45 проложен по водопроводящему трубопровдду...

Колесный перекатываемый дождевальный трубопровод

Загрузка...

Номер патента: 1291081

Опубликовано: 23.02.1987

Автор: Перевезенцев

МПК: A01G 25/09

Метки: колесный, трубопровод, дождевальный, перекатываемый

...муфтой 28На оси трубопровода 1 жестко закреплена ведомая звездочка 29. Дистанционное включение или выключение звездочек 19 и 2 7 по мере необходимости осуществляется с помощью электромагнитных устройств 30 и 31, а также пружин 32 и 33, Система управления вариатором состоит из толкающих 34 и 35, промежуточных 36 и 37, двуплечих 38 и 39, трехплечего 40 рычагов и стабилизирующих пружин 41 и 42, На концах толкающих рычагов 34 и 35 установлены ролики 43 и 44, взаимодействующие с тросами 3 и 4.Колесный перекатываемый трубопровод работает следующим образом.В начале движения. трубопровода в том или другом направлении включают 2ся звездочки 19 и 27зубчатых муфт 20 и 21,жин 32 и 33,Начинается движение тележки одно.временно с вращением...

Система контроля для многоопорной самоходной дождевальной машины

Загрузка...

Номер патента: 1291082

Опубликовано: 23.02.1987

Авторы: Гуськов, Степанов, Трифонов, Осипов, Чалавиев, Седов, Авершин

МПК: A01G 25/16

Метки: дождевальной, многоопорной, самоходной

...в три цепи, по которымнапряжение питания Б может бытьподано на шесть индикаторных лампН 1, Н 2, НЗ, Н 4, Н 5 и Е 16.В каждую из этих цепей входятнормально замкнутые и нормально ра"зомкнутые контакты всех трех реле,соединенные последовательно. Расшифровка донесений и индикация неисправностей осуществляетсяследующим образом.При поступлении напряжения питания по адресной шине 1 р, что соответствует первому донесению, сраба-.тывает адресное реле Р 1 р и его вхо-,.дящий в первую цепь нормально разомкнутый контакт замыкаясь обеспечивает поступление напряжения питания на индикаторную лампу Н 1, сигнализирующую о срабатывании токовойзащиты адресного,цвигателя опрашиваемой опоры,При этом размыкание или перебросконтактов данного адресного...

Способ определения засухоустойчивости пшеницы

Загрузка...

Номер патента: 1292680

Опубликовано: 28.02.1987

Авторы: Морару, Атимошоае, Мустяца

МПК: A01G 7/00

Метки: засухоустойчивости, пшеницы

...их в воду комнатной температуры. Далее проростки тщательно растирают в ступках с толченым стеклом и экстрагируют Фермент водой из расчета 0,5 мл на одно проросшее семя. Растертую массу переносят в пробирки той же емкости, взбалтывают на качалке в течение 1 ч, центрифугируют 20 мин при 6 тыс. об/мин. Активность изофермента д "амилазы определяют методом вертикального электроФореза в полиакриламидном геле (И.В.Лукашевич. К методике определения изоферментов амилазы в полиакриламидном геле с йод-крахмальной пробы. - Изв. АН Кирг.ССР, 1974, У 1, с. 42-45).На 1 мл насадочной жидкости добавляют 60 мг, акриламида, 0,4 мл этой смеси наносят на трубку с полимеризованным 7,57.-ным полиакриламидным гелем и проводят электрофореэ в трио-глициновом...

Способ создания лесонасаждений

Загрузка...

Номер патента: 1294312

Опубликовано: 07.03.1987

Авторы: Чудный, Патрикеев

МПК: A01G 23/00

Метки: лесонасаждений, создания

...и возгоняющегося при нагревании. В холодильную камеру емкоо стью 50 л, охлажденную до -10 С,вводят водяной пар из расчета 3-4 г воды на 1 м объема. Затем в камеру вводят навеску терпингидрата и с помощью нагревательного элемента исо паряют при температуре около 200 С. Происходит выпадение кристаллов. С помощью заранее помещенного на дно холодильной камеры устройства производят учет числа кристаллов льда на единице поверхности холодиль ной камеры (на 1 см ), Число выпавших кристаллов пересчитывают на 1 г терпингидрата. В результате получают выпадение кристаллов льда в количестве (1-21 10 на 1 г терпингид. Врата. 2П р и м е р 2. Берут 10 г иглхвои раздельно у шести деревьевсосны обыкновенной нормального ростаи развития из спелого...

Гидропривод захватно-срезающего органа лесозаготовительной машины

Загрузка...

Номер патента: 1294313

Опубликовано: 07.03.1987

Авторы: Крупнов, Гофман, Неклюдов

МПК: A01G 23/08, F15B 11/20

Метки: захватно-срезающего, органа, лесозаготовительной, гидропривод

...управления дополнительно подключены к дополнительному источнику 29 давления через35управляемый запорный элемент 30.Вкачестве дополнительного источника29 давления можно использовать насос 3 1 управления трансмиссией машины, в напорной линии 32 которого установлены исполнительные механизмы33, в сливной линии 34 которых установлен . эапорный элемент 30. Дополнительно линия 34 соединена со сливомклапана 35,45 13дят зажим дерева. Одновременно рабочая жидкость подводится к золотнику 25, который при определенной величине давления открывается и перепускает ее в полости 21-24 управления - и через дроссель 2 на слив. За счет подпора,создаваемого дросселем 27, увеличивается давление в полостях 21 - 24 управления обратных клапанов 17 - 20. Под...

Машина для очесывания шишек хмеля

Загрузка...

Номер патента: 1296038

Опубликовано: 15.03.1987

Авторы: Ковалев, Мирончик, Лупандин, Уманец, Магаляс

МПК: A01D 46/02, A01G 17/02

Метки: шишек, очесывания, хмеля

...барабаны 4 для лучшего зажима плетей выполнены из планок и З 5 расположены таким образом, что планки одного барабана нзходягся напротив промежутков мжду планками другого бараба. НЗ.Рабочие органы 6 лля сре:ания и подачи 4 Верхушек плетей представляют собой нож, под которым расположены две ременные передачи для удержания и транспортировки ВерхуНек настей хм(ля. Мацицз дл 51 Очссь 1 ва 1 я .1( 1 .,мс,51360 ает слелукнцим 06,1л1 р 1 1 ср(.1 жсч л:.л 5 к ряд и рабочие органы 3р: .: лети ХМ(. Я ВВЕРХУ И п)ЛЗЮ ИХ Мкдл ВС) ВЯМИ )ч(сывающих трансаргсроц 3 В ОНЛ ( и. С Ы Ц 3 Н И Я И В 13 3 0 Р Ч (К Л У ЛДЕ Р Ж И В 11 Н)Ц И . ми 6 дра(6 Нами 1 Олин из роликов 7 ,хвзтываст и.сь хмеля и нсремещает ее )срск рабочей цны вдоль зазора леждл )...

Устройство регулирования температуры воздуха в теплице

Загрузка...

Номер патента: 1296050

Опубликовано: 15.03.1987

Авторы: Озеров, Подольский, Глазов, Литновский

МПК: A01G 9/26

Метки: температуры, воздуха, теплице

...теплоносителя отопительной системы 6, т. е. вычислительный блок 1 с датчиками выполняет роль задатчика требуемойн для данных условии температуры теплоносителя. Если температура в теплице Т соответствует заданной, т. е. Твт = Твз, сигнал на выходе регулятора 9 основного канала регулирования отсутствует. При отклонении температуры в теплице от заданной в большую или меньшую сторону на выходе регулятора 9 основного канала регулирования появляется сигнал Б определенной полярности, соответствующей данному отклонению. Указанный сигнал запирает электронный ключ 15 и включает исполнительный механизм 10, посредством которого поворачивается в соответствующую сторону трех- ходовой клапан 11, изменяя тем самым соотношение горячей и холодной...

Устройство для заготовки хвостовой лапки

Загрузка...

Номер патента: 1296051

Опубликовано: 15.03.1987

Автор: Фахрутдинов

МПК: A01G 23/00

Метки: лапки, заготовки, хвостовой

...в действие гидроцилиндром 5. Нижние части дополнительных челюстей 3 выполнены расширенными в виде зубьев вил. На раме шарнирно смонтированы также нажимная плита 6, выполненная с прорезями 7, и ножевая головка 8, ножи 9 которой при работ входят в прорези 7. Плита 6 и головка 8 навешиваются на раму 1 посредством рычагов 10, шарнирно связанных с гидроцилиндром 11. Устройство верхней частью рамы 1 навешивается на стрелу гидроманипулятора 12. Устройство работает следующим образом. 25 Стрелой манипулятора устройство с раскрытыми челюстями захвата 2 опускается на кучу хвойных веток, собранных после обрезки сучьев хлыстов хвойных пород. При этом нажимная плита 6 с прорезями 7 и ножевая головка 8 разведены в стороны, Челюсти захвата 2...

Способ корчевки пней

Загрузка...

Номер патента: 1296052

Опубликовано: 15.03.1987

Авторы: Дмитриев, Гинтовт

МПК: A01G 23/06

Метки: корчевки, пней

...г. Ужгород, ул. Проектная, 4 Изобретение относится к лесному хозяйству и может быть использовано при расчистке мелиорируемых земель от древесной растительности.Целью изобретения является сохранение верхнего плодородного слоя почвы,Способ корчевки пней осуществляют следующим образом,Зимой при пуомерзании почвы на глубину 0,4 - 0,5 м перерезают проводящие корни со всех сторон пня цепными барами. Выбор глубины промерзания почвы не менее 0,4 - 0,5 м обусловлен тем, что основная масса скелетных корней, расположенная на глубине 0,2 - 0,4 м, должна быть жестко зафиксирована, заморожена с почвой на всем своем протяжении и не иметь возможности отклонения в стороны при воздействии режущего органа. Преимущественно основная масса проводящих...

Корчеватель пней

Загрузка...

Номер патента: 1296053

Опубликовано: 15.03.1987

Авторы: Смирнов, Ершов

МПК: A01G 23/06

Метки: корчеватель, пней

...клыков, зависящая от максимальных размеров корневой системы пней, а также расстояние между наружными поверхностями боковых клыков 6 назначаются в зависимости от лесорастительных зон.Средний клык 6 направлен вниз под углом 20 - 30 к боковым клыкам 5.Угол между боковыми 5 и средним 6 корчующими клыками и их длина обеспечивают полное внедрение клыков под пень и вытаскивание пня целиком вместе с корневой системой и хорошую фиксацию его на рабочем органе.Расстояние между наружными поверхностями боковых клыков 5 должно быть не более их длины. Ширина рабочего органа, т. е, расстояние между наружными поверхностями боковых клыков, взаимосвязанная с величиной длины последних, обеспечивает размещение на рабочем органе пня с корневой системой,...

Корчеватель

Загрузка...

Номер патента: 1296054

Опубликовано: 15.03.1987

Авторы: Тараканов, Корюгин

МПК: A01G 23/06

Метки: корчеватель

...гидроцилиндры 8. Челюсти 4 смыкаются, погружаясь в грунт под пень и захватывая его снизу. Одновременно гидро- цилиндры 8, сближаясь, охватывают корчуемый пень за головку, Самоустанавливаемость гидроцилиндров 8 при смыкании челюстей 4 обеспечивается обоймами 6, качающимися на осях 5. Углы качания обойм 6 соответствуют относительному углу поворота челюстей 4 и гидроцилиндров 8 в момент захвата пня. Далее включают гидромотор 3 для приведения в действие вибратора 1. При работе вибратора 1 корчевателю вместе с за хваченным пнем круговой горизонтальной силой вибровращательных импульсов сообщаются круговые колебания (вибрацию) относительно грунта вокруг вертикальной оси. Повышенная эффективность работы корчевателя обеспечивается...

Лесозаготовительная машина

Загрузка...

Номер патента: 1296055

Опубликовано: 15.03.1987

Авторы: Неклюдов, Логинов, Шестаков

МПК: A01G 23/08

Метки: лесозаготовительная

...входят фиксаторы 12 и 13 с гидроцилиндрами 14 и 15 привода. Фиксаторы 12 и привод 14 смонтированы на опорной плите 3, а фиксатор 13 и привод 15 - на манипуляторе 5. На опорной плите 3 смонтирован упор 16.Лесозаготовительная машина работает следующим образом.Посредством гидропривода опорная балка 4 выводится из транспортного положения в рабочую зону (см, фиг,1), манипулятор 5 фиксируется фиксаторами 13 с гидроцилиндрами 15,на опорной балке 4, которая при помощи гидроцилиндров 14 и фиксаторов 12 освобождается на опорной плите 3, захватносрезающее устройство 7 отталкивается от упора 16, опорная балка 4 выдвигается на полный вылет манипулятора 5. После этого захватно-срезающее устройство 7 освобождается от упора 16 и фиксируется на...

Система подпочвенного орошения

Загрузка...

Номер патента: 1296056

Опубликовано: 15.03.1987

Авторы: Разуваев, Блохин

МПК: A01G 25/16

Метки: орошения, подпочвенного

...В и Г, причем полость В гидравлически связана с трубопроводом 1, а полость Г - с каналом 15 обратной связи, для понижения давления в котором служит капиллярная трубка 18, отводящая воду в увлажнитель 3 и расположенная между последним водовыпуском 4 и гидроусилителем 17. Отвод воды от крана 6 в приямок осуществляется сбросными трубками 19. Система подпочвенного орошения работает следующим образом. 5 10 15 20 25 30 35 40 45 50 55 гВода по транспортирующему трубопроводу 1 поступает в секционный распределитель 2 и далее в увлажнители 3. Одновременно на первом узле водораспределения вода по трубке 7 через кран 6 при исходном нижнем положении его штока и трубке 8 попадает в полость Б гидропривода водовыпуска 5, по трубке 10 - в полость А...

Устройство для автоматического управления поливом при подпочвенном орошении

Загрузка...

Номер патента: 1296057

Опубликовано: 15.03.1987

Авторы: Новиков, Григоров, Кагальников

МПК: A01G 25/06, A01G 25/16

Метки: орошении, подпочвенном, поливом

...и обеспечивает временную задержку на 30 мин для формирования пауз между измерениями. По истечении данной задержки времени начинается повторное заполнение мерного бака, которое также фиксируется, но при этом блок переключения подает сигнал уже на другой счетчик импульсов (диаграмма ЗЗ). Если показания счетчиков импульсов оказались одинаковыми, т. е. подвижные контакты обоих счетчиков повернулись на один и тот же угол и замкнулись между собой, то блок сравнения (диаграмма 35) через самоблокирующее реле включает программное реле 24 времени (диаграмма 36) и дает команду электро- приводу на закрытие запорного органа (диаграмма 26). Уставка программного реле времени Т. выбирается в интервале 2 - 3 сут (диаграмма 36), в течение этого времени...

Способ вегетативного размножения роз

Загрузка...

Номер патента: 1297760

Опубликовано: 23.03.1987

Авторы: Арпа, Бубряк

МПК: A01G 1/00, A01G 1/02

Метки: размножения, роз, вегетативного

...работает всегда сбоку куста. Поэтому вре мя от времени окулировщику лучше пропустить один листок при прививкепобега подвоя с тем, чтобы прививаемый глазок располагался с одной стороны с листком, непосредственно расположенным под ним. В этих случаякокулировка окажется между третьимлистком на побеге подвоя.Срезание подвойного побега надверкней окулировкой проводится сцелью стимулирования прорастанияименно верхней окулировки, Однако существенным признаком этой операцииявляется то, что побег подвоя срезается не над участком трансплантациинепосредственно, а чуть выше, в месте расположения верхнего подвойноголистка данной прививки, глазок которого при этом пересекается так(отделяется вместе с отрезаемойчастью побега), чтобы прорасти немог,...

Способ выращивания виноградного растения

Загрузка...

Номер патента: 1297761

Опубликовано: 23.03.1987

Автор: Чалый

МПК: A01G 17/00

Метки: виноградного, растения, выращивания

...С, В феврале черенки снимают с хранения, ослепляют все глазки, кроме двух- трех в апикальной части, в течение двух суток вымачивают в воде при 25 С.Перед посадкой всю ослепленную часть черенка сворачивают в кольцо и располагают в посадочной борозде или яме в одной плоскости с апикальной частью так, что базальная частьонаходится под углом 90 к апикальКак видно из приведенных данных, при выращивании винограда по известному способу урожай получают только на второй год вегетации и в значительно меньшем количестве.Использсвание предлагаемого способа позволяет выращивать на единице полезной площади вдвое больший уро 77 б 1 2ной, а апикальную часть с оставленными глазками выводят на поверхность,располагая вертикально. Баэальныйконец черенка в...

Лесозаготовительная машина

Загрузка...

Номер патента: 1297762

Опубликовано: 23.03.1987

Авторы: Балезин, Смердов

МПК: A01G 23/08, A01G 23/06

Метки: лесозаготовительная

...измельчающее устройство, а корпус А служит накопителем получаемойпри измельчении древесной массы, Привод каждого вальца 11 осуществляетсяот гидромотора 13, смонтированногона редукторе 12, либо любым другимизвестным способом, например посредством цепной передачи, от встроенных 50в валки высокомоментных гидромоторов и т,д.Лесозаготовительная машина работает следующим образом,Оператор наводит при помощи манипулятора 3 срезающее устройство 5 на тонкомерное дерево, центрирование которого относительно ножей силового резания обеспечивается валочным приспособлением 6 и У-образными выступами 9 корпуса , Затем включаютсягидроцилиндры 8 ножей 7 и гидромоторы 13 вращения вальцов 11. При сведении ножей дерево перереэается и припомощи валочного...

Ротор для фрезерования надземной части пней

Загрузка...

Номер патента: 1297763

Опубликовано: 23.03.1987

Авторы: Чехун, Маслай, Михайленко, Коваль

МПК: A01G 23/06

Метки: фрезерования, надземной, части, ротор, пней

...поступательное движение (надвигание) на объект фрезерования.В момент соприкосновения вращающегося ротора с ннем резцы 3 начинают рассекать древесину пня узкими щелями на участки, соответствующие 35 расположению резцов 3 по длине ротора, и на глубину не менее подачи на нож, При этом нарушается волокнистокосослойная структура древесины пня, разрушается в местах щелей взаимо- ф связь волокон древесины и создаются условия для открытого резания плоскими ножами 4, что является наиболее эффективным из всех видов резания.После поделки резцами 3 предваритель- ф 5 ных щелей вступают в работу поперечные плоские ножи 4 и отщепляют древесину пня на подрезанных с двух сторон участках.Щепа (фиг, 2), легко удаляется 50 из зоны резания через...

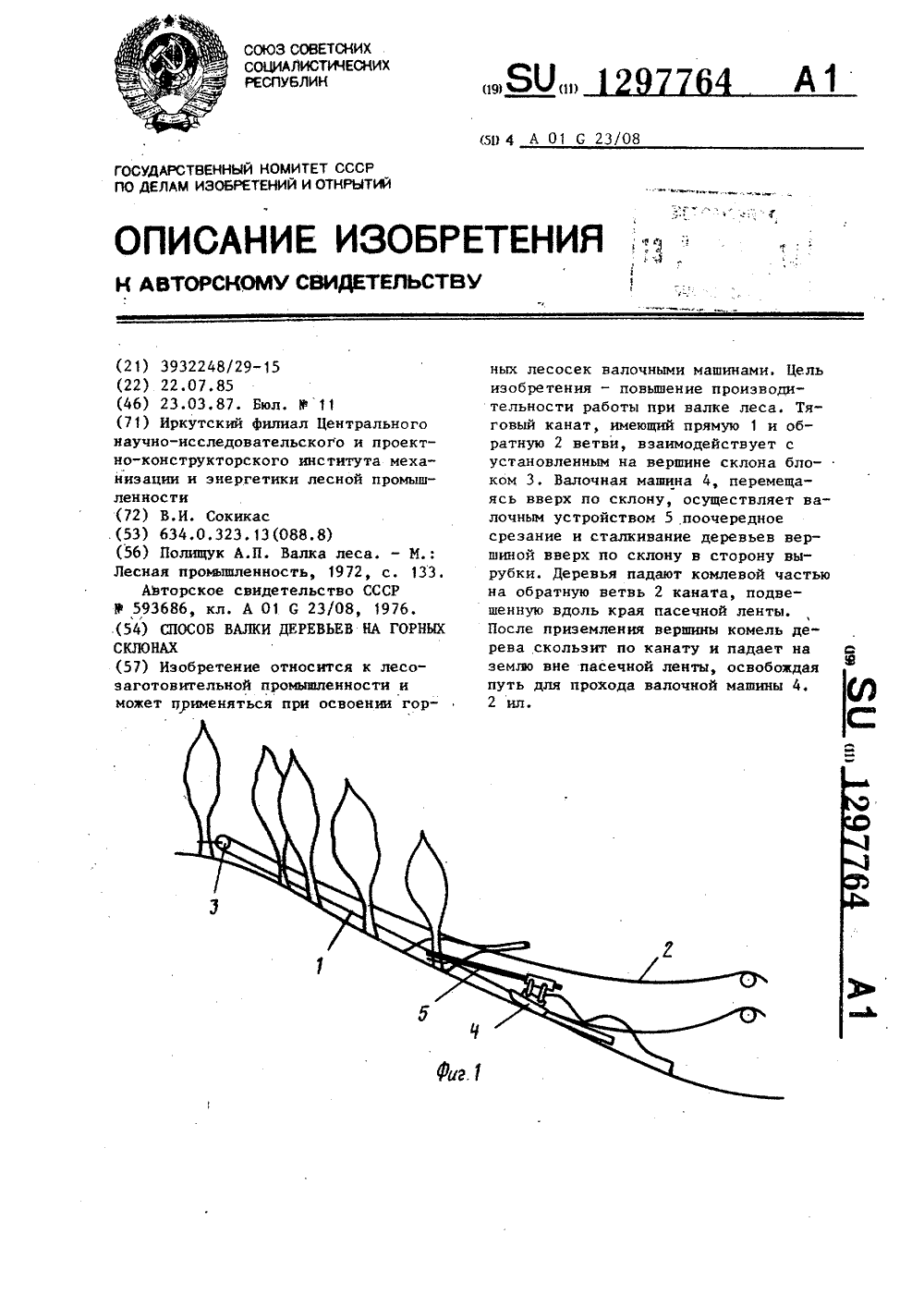

Способ валки деревьев на горных склонах

Загрузка...

Номер патента: 1297764

Опубликовано: 23.03.1987

Автор: Сокикас

МПК: A01G 23/08

Метки: валки, склонах, горных, деревьев

...его комель перемещается вниз по склонупод действием силы тяжести дерева, атакже эа счет движения вниз по склону обратной ветви 2 каната при перемещении вверх по склону валочной машины 4. При этом комель дерева соскальзывает с каната и ложится на10 землю вне пасечной ленты. Валочнаямашина 4 приступает к срезанию следующего дерева, а затем,беспрепятственно перемещается под воздействием наматываемого на барабан каната.15 Формула изобретения С 1 Составитель О,ронжинТехред Л.Сердюкова Корректор И.Муска Редактор И.Николайчук/ Заказ 834/2 Тираж 630 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4...

Устройство управления подачей удобрений в закрытую систему орошения

Загрузка...

Номер патента: 1297765

Опубликовано: 23.03.1987

Авторы: Чесноков, Чефонова, Коршунов, Чефонов, Калинов

МПК: A01G 25/00

Метки: закрытую, орошения, подачей, систему, удобрений

...воды на орошение по сигналам измерителей всасывающего давления (полевые датчики 1 влажности) и закрытие этю клапанов по окончании установленного времени полива. Время полива устанавливается с лицевой панели набором расчетной продолжительности в часах.Блок 2 программного управления поливом содержит программно-.логический узел и блок управления (блок усиления мощности сигнала),. Программно-логический узел состоит из генератора импульсов и реле времени с набираемым временем срабатывания, При замыкании контакта датчика 1 влажности включается генератор импульсов который запускает реле времени и одновременно этот же сигнал подается на. блок усиления мощности, выход которого соединен с исполнительным механизмом 3. После отработки...

Поливная борозда

Загрузка...

Номер патента: 1297766

Опубликовано: 23.03.1987

Авторы: Голубенко, Мемиш

МПК: A01G 25/00

Метки: борозда, поливная

...на участке перепада.Ф Составитель В.ГубинТехред Л.Сердюкова Корректор И.Муска Редактор И.Николайчук Заказ 834/2 Тираж 630ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва,Ж, Раушская наб., д. 4/5 Подписное Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к орошаемому земледелию, а именно к системам поверхностного полива по бороздам с большими уклонами поверхности земли.Цель изобретения - предотвращение эрозии и улучшение равномерности полива.На фиг, 1 приведена схема поливной борозды, план; на фиг. 2 - профиль поливной борозды, 10Поливная борозда 1 имеет боковые стенки 2, выполненные в виде земляных откосов. Дно 3 борозды 1 выполнено расширяющимся в...
