A01G — Садоводство; разведение овощей, цветов, риса, фруктов, винограда, хмеля или морских водорослей; лесное хозяйство; орошение

Страница 192

Устройство для корчевки и очистки пней

Загрузка...

Номер патента: 1212371

Опубликовано: 23.02.1986

Авторы: Мырсов, Фахрутдинов

МПК: A01G 23/06

Метки: корчевки, пней

...цилиндров 9. Кроме этого, верхние стенки поршня 2 и силовых цилиндров 9 выполнены с отверстиями 10 для соединения полостей через гибкие шланги 11 с источником избыточного давления и вакуум-насосом (не показан). В нижней и верхней частях силового цилиндра 1 расположены ограничительные упоры 12.Устройство для корчевки и очистки пней работает следующим образом,Трактор подъезжает к корчуемому пню. Стрелой самоходного шасси устройство наводится на пень таким образом, чтобы вертикальная ось силового цилиндра 1 приблизительно совпала с вертикальной осью пня, и опускается опорной частью на грунт. В исходном положении поршень 2 находится в крайнем верхнем положении, а поворотные захваты 6 установлены в вертикальное положение - заостренным...

Способ разработки лесосеки

Загрузка...

Номер патента: 1212372

Опубликовано: 23.02.1986

Авторы: Беседин, Померанец, Мизев, Панычев

МПК: A01G 23/08

Метки: разработки, лесосеки

...вершиннойчасти дерева 5 и производит отпиливание заготовки 8, длиной, равной длине проезжей части 9.средней ленты 2,После этого оставшийся эа пределамипроезжей части 9 остаток дерева 5подтягивают манипулятором 6 до упора в гусеницу, т.е. цикл отпиливаниязаготовки 8 повторяется, и так дополной разделки дерева на заготовки.Заготовки 8 в процессе пиления ук+ладывают в ряд образующий параллельный следу валочно-пакетирующей машины 4 настил 10Другую часть деревьев, например деловые деревья 11,укладывают позади машины 4 на свободную часть средней ленты 2. Разработав среднюю ленту 2, машину 4 поочередно перемещают на смежные с нейленты 3 и 1, на которых деревья после спиливания укладывают вершинамина настил 10. Вершины деревьев...

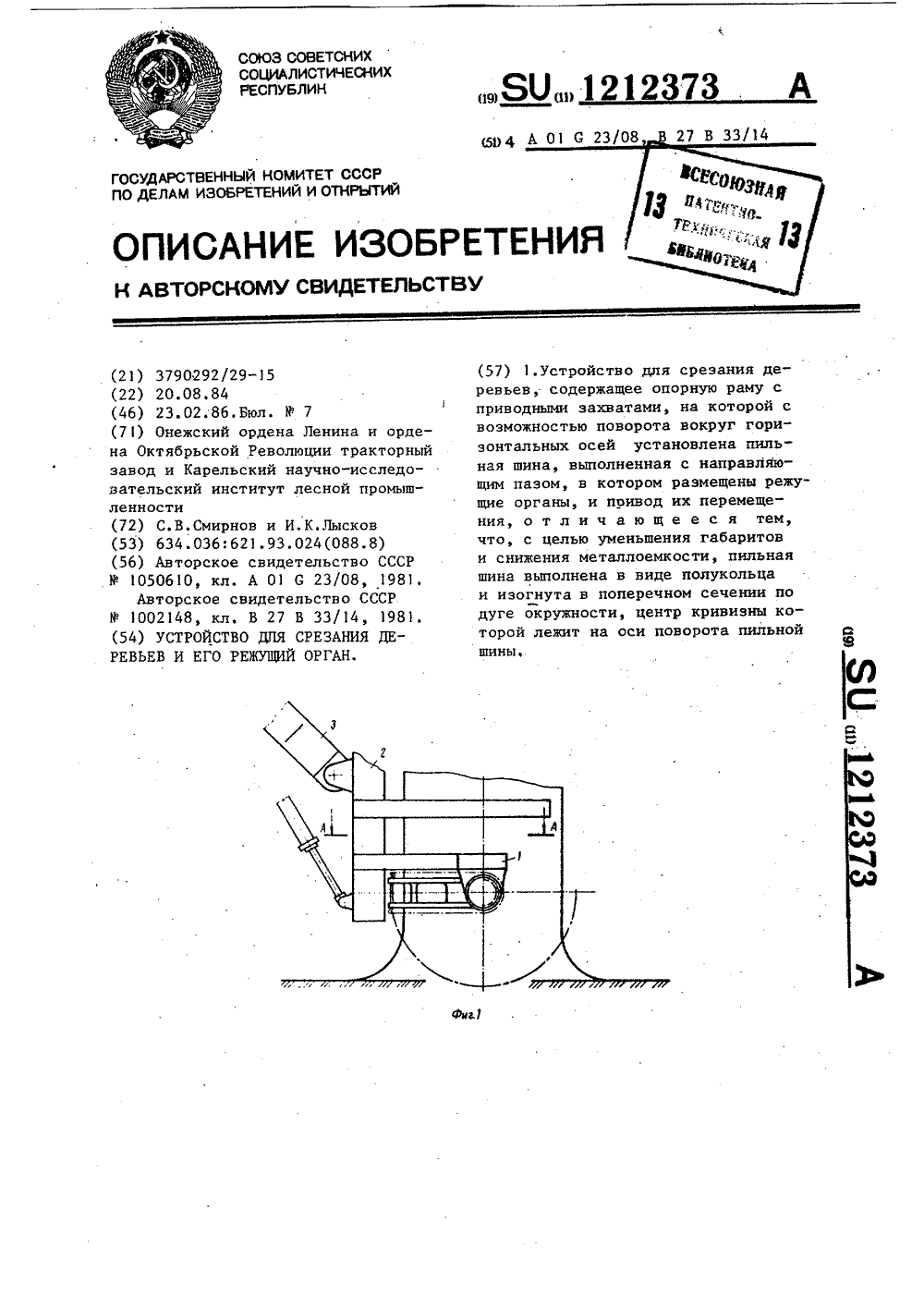

Устройство для срезания деревьев и его режущий орган

Загрузка...

Номер патента: 1212373

Опубликовано: 23.02.1986

Авторы: Лысков, Смирнов

МПК: B27B 33/14, A01G 23/08

Метки: орган, режущий, деревьев, срезания

...деревьев, являющееся составной частью валочного устройства 2, размещается на стреле-манипуляторе 3 лесозаготовительной машины и содержит режущий орган 4, установленный с возможностью поворота на кронштейне 5. Поворот режущего органа 4 осуществляется гидромотором 6, эакрепленньм на кронштейне 5. На этом же кронштейне 5 закреплен гидромотор 7, приводящий в действие режущий орган 4, который содержит пильную шину 8 с размещенными в ее пазу 9 режущими звеньями 10 и ведущую звездочку 11. Пильная шина 8 выполнена в виде полукольца, причем в поперечном сечении она изогнута по дуге окружности, центр кривизны которой лежит на оси поворота режущего органа 4. Пильная шина 8 соединена свалом гидромотора 6, а ведущая звездочка 11 - с валом...

Способ управления орошением затопляемого риса

Загрузка...

Номер патента: 1212374

Опубликовано: 23.02.1986

Авторы: Просветов, Шумаков, Величко

МПК: A01G 25/00

Метки: орошением, риса, затопляемого

...и может быть использовано при управлении рисовыми мелиоративными системами.Цель изобретения - повышение урожайности риса,Способ управления орошением затопляемого риса рееализует ующим образом.При беддарбиГйдное тех ологии выращиван рисазв .тефвЗЙ инт нсивного роста сори ков 1 просянка кур 1 йй 1 е задают верхний овень воды в чекафЖ ло 20 см. Причем ффализация вОАь в ках не должна прЯБйпать допсцуой, ее температура МтаКСИМаЛЬНО 1 трф 1 ЬжВЕтСя К тЕМПЕратуре воды в оросителе. Производят систематический контроль параметров регулируемых водой факторов жизни растений риса (водного, солевого, теплового) известными способами. При повышении концентраций солей в воде или значительном увеличении ее температу ры по результатам изменений и путем...

Водовыпускное устройство

Загрузка...

Номер патента: 1212375

Опубликовано: 23.02.1986

Авторы: Разумовский, Арефьев

МПК: A01G 25/02

Метки: водовыпускное

...лотков. Цель изобретения - расширение эксплуатационных возможностей путем обеспечения работы устройства "в транзитном режиме. "На чертеже схематически изображено водовыпускное устройствЬ, разрез.съВодовынускное устройся во состоит из водовода 1, служащего для транспортирования оросительной водв 1, водовыпуска 2 с корпусом в виде усеченного конуса 3, установленного напротив поливных борозд. Внутри водовыпуска 2 размещается ферромагнитный клапан 4, служащий для открытия и закрытия водовыпуска 2 и стабилизации подаваемых расходов воды в борозды. На внешней стороне водовыпуска 2 размещается электромагнит 5, предназначенный для создания втягивающей силы по перемешению клапана внутри водовыпуска. Концы электромагнита 5 проводами через...

Устройство для автоматического насыщения капиллярно пористых веществ жидкостью

Загрузка...

Номер патента: 1212376

Опубликовано: 23.02.1986

Авторы: Яловец, Новиков, Малярчиков

МПК: A01G 25/02

Метки: жидкостью, капиллярно, насыщения, веществ, пористых

...размерыячеек которой меньше минимального размера зерна вещества. Автоматический дозатор включает промежуточную емкость,выполненную в виде сильфона 5 с упругиминепроницаемыми стенками, которая можетизменять свой объем в заданных направлениях под действием нагрузки, клапан 6 подачи жидкости, взаимодействующий черезползун 7 со штоком 8, жестко связаннымсо свободной консольной частью (имеющейвозможность перемещаться в заданном направлении) промежуточной емкости (сильфон 5), и пружину 9, взаимодействующую склапаном 6. Шток 8 снабжен упорами 1 Ои 11. Сильфон 5 сообщен с резервуаром301 каналом 12,Устройство работает следующим образом.Предварительно с помощью клапана 6производят принудительное заполнение всехтрактов устройства жидкостью (водой)...

Капельница

Загрузка...

Номер патента: 1212377

Опубликовано: 23.02.1986

Авторы: Капанадзе, Барамидзе, Сафаров, Берелашвили

МПК: A01G 25/02

Метки: капельница

...Тираж 679 Подпи"ноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5филиал ППП Патент, г. Ужгород, ул. Проектная,Изобретение относится к мелиорации, в частности к низконапорным системам капель- ного орошения.Цель изобретения - повышение надежности в работе, упрощение конструкции и снижение стоимости капельницы.На чертеже изображенакапельница, установленная на- йоливном трубопроводе, разрез.,;,У,;1." лКапелвнина выполнена еуной деталью из мнкропорйстого материала в виде сквозной тонкостенной трубки, установленной в поливнс 1 м трубопроводе 2 в Любом положении поперекее осЪ, при этом внутренняя полость пористого элемента является водоотводя щей.Чтобы не сильно сужать сечение...

Дождевальный аппарат для полива при ветре

Загрузка...

Номер патента: 1212378

Опубликовано: 23.02.1986

Авторы: Кремнев, Вуколов, Вольнова, Лямперт, Балбеков

МПК: A01G 25/02

Метки: дождевальный, ветре, полива, аппарат

...Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Г 1 роектная, 4Реда кто р О. Буги р Заказ 660/3 Изобретение относится к сельскому хозяйству, а именно к орошению дождеванием.Цель изобретения - упрощение конструкции и повышение надежности работы,На чертеже изображен 1 ождевальный аппарат для полива при ветре.Дождевальный аппарат состоит из корпуса 1, ствола 2, на 11 отором закреплен парус-датчик 3, соединенный рычагом 4 с соплом 5,;.которь 1 й имеет возмонсность поворачиваться относительно оси 6 в вертикаль- ной плоскостй,Устройство работает следующим образом.При работе против направления ветра 5парус-датчик 3, отклоняется назад, через рычаг 4 воздействует на сопло 5, отклоняя его вниз, что увеличивает...

Дождевальный аппарат

Загрузка...

Номер патента: 1212379

Опубликовано: 23.02.1986

Автор: Колесников

МПК: A01G 25/02

Метки: аппарат, дождевальный

...комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г, Ужгород, ул. Проектная, 4Редактор О, БугирЗаказ 660/3 Изобретение относится к сельскому хозяйству и может быть использовано дляполива сельскохозяйственных культур дождевальными установками, а также на закрытых стационарных и полустационарныхоросительных системах.Цель изобретения - повышение качества полива путем обеспечеция равномерности вращенияаппарата йри работе на склонах,На; чертеже изображена, принципиальная 10схема дождевального аппарата.Дождевальный аппаратсостоит из фланца 1, ккоторому жестко прикреплен стояк 2расположенного снаружи стока корпуса 3,на котором расположены вращающиеся разнонаправленные стволы 4,...

Гидропривод самоходной тележки

Загрузка...

Номер патента: 1212380

Опубликовано: 23.02.1986

Авторы: Митрюхин, Богачев, Ерохин, Пономарев

МПК: A01G 25/09

Метки: гидропривод, самоходной, тележки

...с преобразователем движения, передающим усилие на ходовые колеса, начинают перемещаться влево, (не показаны). Одновременно поршнем 8 насоса 2 нагнетается рабочая жидкость под бол ьшим давлением через обратные клапаны 9 и 11 в гидравлический аккумулятор 12. Обратный клапан 10 при этом закрыт. В крайнем левом положении поршней тандем-цилиндров рычажно-пружинный механизм переключается. При этом клапан 18 опускается, а клапан 19 поднимается, Тогда рабочая жидкость под давлением через трубопровод 17 поступает в гюдпоршневые полости тандем-цилиндров, а из надпоршневых полостей по трубопроводу 16 через гидра влически й переключатель направляется в сливную магистраль. Поршни движутся вправо и поршень 8 на не- тает рабочую жидкость под болылим...

Устройство водораспределения для закрытых оросительных систем

Загрузка...

Номер патента: 1212381

Опубликовано: 23.02.1986

Авторы: Высочанский, Новожилов, Мацкевич

МПК: A01G 25/16

Метки: водораспределения, закрытых, оросительных, систем

...5 выключателя разомкнуты, а гидро- привод 5 и перепускное устройство 16 обеспечивают подачу напора из магистрального трубопровода 1 в управляющую надмембранную полость 17 запорного органа 2, обеспечивая доступ воды в первый водо- распределительный узел 3.По транспортирующему трубопроводу 8 вода поступает к водораспределительному узлу 9, программное устройство которого обеспечивает поочередную подачу заданного количества воды в каждый поливной трубопровод 7.После отсчета заданного объема воды, поданного через участок 8 распределительного трубопровода к водорасиределительному узлу, циклический механизм 6 переключаетт водо раси редел ител ьный узел на по 10 15 20 25 30 35 40 дачу воды в очередной отходящий от него участок 8...

Открытая оросительная система

Загрузка...

Номер патента: 1212382

Опубликовано: 23.02.1986

Автор: Щедрин

МПК: A01G 25/16

Метки: открытая, оросительная

...19. Вода поступает по каналу 2 транзитом через регуля торы 7 и 15, так как после поступления,например, в канал 8 вода опять сбрасывается через канал 12 в канал 2. После наполнения канала 9 срабатывает РУНБ 1 и вода в него также не поступает. Регулятор 16 задерживает воду, и она через регулятор 17 по каналу 18 поступает в поливной канал 19 к работающей машине.Если включается в работу дополнительная машина, работающая на канале 23, то объем воды, находящийся в канале 23, начинает сбрасываться. Ранее сбрасываемый через РУВБ 24 минимальный расход начинает поступать в канал 23. Появившийся сигнал недостатка воды через расчетное время доходит до конца П-образного канала 2, Понижение уровня в нем при срабатывании датчика 26 приводит к...

Способ минерального питания растений

Загрузка...

Номер патента: 1212383

Опубликовано: 23.02.1986

Авторы: Реутова, Слипчик, Апостол, Ягодин

МПК: A01G 31/00

Метки: растений, питания, минерального

...бО 1200 11,8 11,2 Предлагаемый 420 400 Составитель С. Чернобровкин Техред И. Верес Корректор М. Демчик Тираж 679 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор О. БугирЗаказ 660/3 Изобретение относится к сельскому хозяйству и может быть использовано при выращивании растений гидропонным методом. Цель изобретения - снижение расхода воды и компонентов питательного раствора.Пример. В теплице возделывают томаты. Рассаду выращивают в январе месяце в 0,5-литровых горшочках, заполненных перлитовым песком или торфокубиками. Растения в фазе бутонизации первой:кисти (15 - 20 февраля) высаживают в растильни....

Грузоподъемное устройство

Загрузка...

Номер патента: 1212919

Опубликовано: 23.02.1986

Автор: Дорохов

МПК: B25J 13/00, B66C 23/06, A01G 23/08 ...

Метки: грузоподъемное

...следующим образом,В исходном положении стрела 3 поднята, а рукоять 4 с захватным органом 5 находится над транспортером 23. Оператор включает распределитель 10 и рабочая жидкость от насоса 8 по трубопроводам 12 и 21 поступает в штоковую полость дополнительного ьч идроцилиндра 17, а из поршневой по трубопроводам 22 и 14 идет на слив в бак. При этом происходит поворот рычага 7 против часовой стрелки и подъем захватного органа 5 над транспортером 23 на необходимую высоту, так как при отключенном распределителе 9 рычаг 7, стрела 3 и рукоять 4 соединены соответствующими гидроцилиндрами 15 и 6 и образуют жесткую рычажную систему. После этого распределитель 10 отключают и включают распределитель 9. Раоочая жидкость от насоса 8 по трубопроводам...

Гидропривод захватно-срезающего устройства

Загрузка...

Номер патента: 1213265

Опубликовано: 23.02.1986

Авторы: Кусакин, Дроздов

МПК: F15B 11/20, A01G 23/08

Метки: гидропривод, захватно-срезающего, устройства

...дерево с оставле пнем гере;ггчки, и пилу 7 отводятназад, После этого распределитель 3045 50 55 включают в позицию, обеспечивающую подачу рабочей жидкости от насоса 35 в полости 13 и 28 гидроцилиндров 11 и 27. Причем гидроцилиндр 27 обеспечивает разрушение оставшейся перемычки пропила ножом 40, расположенным ца нижнем захвате 9, и после этого гидроцилицдр 11 обеспечивает валку дерева. Валка дерева производится при подъеме манипулятора 6 за счет поворота захватно-срезающего устройства 1 вместе с удерживаемым деревом относительно манипулятора 6,При наклоне дерева в направлениио валки ца угол це менее 3при котором дерево далее может. под действием веса ц приложенного импульса сил самостоятельно падать в заданном направлении, кулачок 39...

Способ выращивания вьющейся фасоли

Загрузка...

Номер патента: 1214018

Опубликовано: 28.02.1986

Автор: Эрман

МПК: A01G 1/00

Метки: выращивания, вьющейся, фасоли

...в рез;льтате искусственного отбора втечение послевоеннь 1 х 38 лет. Изуказанного периода последние 7 летпредлагаемую форму выращивали наплощади 1,3 и на опорах в вице вертикальных жердей высотой 3 - 4,5 м,ОПИРагвгЦ 51 ХС 51 а ГОРИЗОтаЛЬНУЮ ШтаНГУ,11 огаг;очный материал подготавливали следуюп;им образом.В последнюю декаду апреля (22-27) СОМЕ 11 а О 1 аг ОЛИ СажаЛИ В ПРОСтЕРИ - .11 изо-агп 1-. почву в жестяную банку емкостьюл., дно которой предварительнс перфорировали и разбортовывеыь гПерец высадкой рассады на участке ус:танавггивали . иоарную опору ввиде горизонталь 1 ой штанги с вертикальнч 1 и опорами, располагая ее, ля ваибог 1 ее 031 агоприятного свето ваго режима с северо-востока на 1,1 Г О - .г а 51 а ггПос.а того, как...

Устройство для прививки растений

Загрузка...

Номер патента: 1214019

Опубликовано: 28.02.1986

Авторы: Церуашвили, Рафаэльян, Фарбер

МПК: A01G 1/06, A01G 3/02

Метки: прививки, растений

...ито, с целью долговечформе кроншорого удалена ояние, превысываемой допол1214 Изобрет цие относится к сельскохозяйственному инструменту, предназначенному для прививки растений способом "окулировка".Цель изобретения - повышение качества прививки путем уменьшеция искажения формы срезаемой части черенка, а также повышение надежности и долговечости.На фиг, 1 показано устройство для прививки растений, общий вид; на фиг. 2 - вид А на фиг, 1; на фиг. 3- вид Б на фиг. 1,Устройство для прививки растений содержит цож 1 с дополнительным ножом 2 и шарирцо соединенный с ними контрнож 3, ца котором закрсплена отара А с выемкой 5 для черенка. Опораснабжена упором б, размещеццым со стороны выемки 5 в средцей 20 териала,Составитель С. Алексе Техред...

Устройство для калибровки черенков

Загрузка...

Номер патента: 1214020

Опубликовано: 28.02.1986

Автор: Лопатинский

МПК: A01G 1/06

Метки: калибровки, черенков

...ряботгтт поверхности 8цкскя Р.1. Пряжим 1 1 продольнойоеггегп.:яи: ргцков. Последнийвьгп:.Сп и вице вилки, охватываю; о-,л Ную губку 9, которая9 шярнкпа закреплена на аси 2пяргплглаграммнага механизма 3и.гттаз:.ачгнцага дя обеспеченияПЕРРЕгщ( ЦЦЯ Пгаттпт(ной ГУбшк(авитт 15 тта ряаа ггй ПаВЕркцаетк 8ццкя 7 2Транспортер 3 ссединец посредством цепной передачи с диском 21распределктельпогс мехаизма 5, цадиске 21 шарнирно установлены щупы22 узла б раскрытия держателей 4,Ц 1 упь 22 установлены с всзможнастьювзаимодействия с расположенп икца раме 1 включ.ателями 23 элементов 24 раскрытия держателей 4 пкулаком 25 сброса значения замера.Элементы 24 раскрытия держателей 4 выполнены в виде электромагнита, 26 с якорем 27, снабженнымупором 28,Под...

Устройство для защиты растений

Загрузка...

Номер патента: 1214021

Опубликовано: 28.02.1986

Автор: Ларцулиани

МПК: A01G 13/02

Метки: растений, защиты

...Зак - з ОО 5,/2 Хираж о 9ВНИ 1 ПИ 1 осударственцого комитета СССРпо печам изобретений : откоытий13035, 1 осква, А(-35. 1 ау нская цаб., д. /5 Поппи цое филиал ПППатент", г, "жгрод, ул, Проектная,Изобретение относится к сельскому хозяйству, в частности к защите вицограцых насаждений от града,Цель изобретения - обеспечениевоэможности защиты растений от града повышение сопротивляемости кветровым . нагрузкам и надежности вэксплуатадии,На чертеже изображено предлагаемое устройство для защиты растений.Предлагаемое устройство содержиттелескопическую стойку 1 и складывающийся каркас с закрепленным на немпокрьгтием 2. состоящий из радиальных несущих элементов, выполненныхв виде ггногозвеннсго пантографа. 3.Одни звенья ч пацтографа 3...

Устройство для крепления лозы на проволоке

Загрузка...

Номер патента: 1214022

Опубликовано: 28.02.1986

Автор: Губарев

МПК: A01G 17/08

Метки: лозы, крепления, проволоке

...устройство после посадки малой втулки на проволоку, вид; на фиг, 4 - устройство при вводе большой втулки и образования петли, вид, на фиг. 5 - устройство после закрепления на проволоке и крепления лозы, вид; на фиг. 6 - вид Б на фиг. 5.Устройство для крепления лозы на проволоке состоит из малой 1 и большой 2 втулок, плоского гибкого пояска 3, соединяющего их, выполненного из, например, эластичного материала. В стенках втулок имеются по две винтовые канавки-прорези 4 одной глубины захода на одну четверть оборота в тело втулок и одного знака вращения. Канавки начинаются воронками 5.Устройство в начальный момент располагают за проволокой малой втулкой 1, так, чгобы проволока оказалась на направляющих воронках.Поворотом втулки 1 (и всего...

Устройство для синхронизации движения тележек многоопорной дождевальной машины

Загрузка...

Номер патента: 1214023

Опубликовано: 28.02.1986

Авторы: Попов, Дмитриев, Потапов

МПК: A01G 25/09

Метки: дождевальной, движения, синхронизации, тележек, многоопорной

...бы одинаковое о-крьрт,епроходного сечения регулирующихклапанов 8 и 9 на всех 11 ромеж, -чинахтележках дождевальной маш 1.":;ь 1.Для поворотчо днгжущихся О кривые которых имеют участки, взаимодействующие с чувствительнымиэлементами 8 и 9.Дождевальная машина с гидропривадам в качестве чувствительныхэлементов содержит два регулирующих клапана 8 и 9, которые используются для управления работой гипропривода на абгатном и прямом ходахсоответственно. При движении машинына прямом ходу регулирующий клапан8 гидравлически выключен,При отставании опорной тележки,движущейся ца прямом ходу от соседних, трос 2, взаимодействуя срычагом 1, вызывает его угловоеперемещение,. при котором конецрычага через кулачок 7, взаимодей-.ствуя с роликом...

Способ управления бороздковым импульсным поливом

Загрузка...

Номер патента: 1214024

Опубликовано: 28.02.1986

Автор: Пронов

МПК: A01G 25/16

Метки: бороздковым, импульсным, поливом

...Ят ОР 2 (ме 1" ОММРт Р Вби пускают Воду на поле.тСЛИ бЕЗ ИСПОЛЬ,ЗОВання СПОСОбаМОсцт 1)С ТспСЕНЗ 1 рЯВНОМЕрНОСтИ уВлажцения В Назале и конце бороздыг 1 Р ОПЗЗДЕЛЯТСЯ, ТО ТЕПЕРЬПЯДЕЦИИ ГОКс.ЗЯЦИй ИЗМЕРИТЕЛЬНОГОприбора его можтто точно определитьи пзекрягить по.ив11 орьа полиВя спреде.яет я 10 )реРни полива уегс 1 сбтэос д тзо,т,ы, Хо)1 Яя фикСЯЦИЯг 0 РП Я ОКОПЯНИЯ ПОЛИВЯгарднтир гет обес;ечецие равномер -ногти узлястРцт)з всего поля и обесПЕЧИВаЕт гДДРгпОСтЬ РаСЧЕтОВ И РЕКОменцаций иссормаионно-созетуюцейсис емь программного упрд)зленияурожаем. При этом обеспегяваетсяОТС Тст 1 ЗС КОттРО)тн ТОЧНОСТИ ВЫполпсгитя про ра)смы и благодаря зтоЗ Г 0 С ттСПО)Ь" С)тсПСгта ВСЕ" РССО"ЫЕН)сдпЙ ОСИГЯ ТСВ ЯП)о,ис)0 -ВаннОР Опытом )Яботь 1 повышение...

Устройство для выпуска воды в борозды

Загрузка...

Номер патента: 1214835

Опубликовано: 28.02.1986

Автор: Бочкарев

МПК: E02B 13/00, A01G 25/02

Метки: борозды, воды, выпуска

...(не показано). Ороситель 1 разделяется на поливные секции, на границах которыхустанавливаются затворы 5, оборудованные программаторами полива илн сдругим приводом управления.(в частности с ручным). В голове оросителя 1 устанавливается стабилизаторФб расхода для.подачи заданного,постоянного во времени расхода воды в ороситель 1. Последний устраивается или каскадно, т.е. в нределах поливной секции уклона =О4(фиг. 1), или под уклоном,Устройство работает следующимобразом.Перед началом полина, когда водыв оросителе 1 нет, затвор 5 нахо.дится в опущенном состоянии (положение "Закрыто" ), стабилизатор расхода устанавливается на заданныйрасход. После поступления воды в 35 2лоток-ороситель 1 последний наполняется в пределах поливной...

Гидравлическое регулирующее устройство для полива поля

Загрузка...

Номер патента: 1215097

Опубликовано: 28.02.1986

Авторы: Кондратьев, Яковлев, Носенко, Городничев, Куликов, Бурдо, Савостьянов, Угрюмов, Залманзон

МПК: A01G 25/16, G05D 7/06

Метки: регулирующее, полива, гидравлическое, поля

...содержит две подвижные створки 12 и 13, установленные на поворотных рычагах 14 и 15, соединенных с выходным штоком 2. Под концевыми частями створок 12 и 13 расположены сливные лотки 1 б и 17. Над створками установлена разливная трубка 18 с отверстиями, канал питания 19 которой соединен с трубопроводом 4. В канале 19 установлен дроссель 20 и стабилизатор давления в виде переливного бачка 21. Под разливной трубкой 18 и створками 12 и 13 размещен приемный лоток 22, выходное отверстие подводящей трубки 23 от которого расположено над сосудом 11. Клапан 3 соединен с выходным каналом 24. Устройство работает следующим образом.Пусть, например, при некотором значении влажности створки 12 и 13 занимают показанное на чертеже положение, которым...

Способ разведения фундука

Загрузка...

Номер патента: 1215642

Опубликовано: 07.03.1986

Автор: Греков

МПК: A01G 1/00

Метки: фундука, разведения

...месяцев понижают от 8 до 12 С, после этого зимой емкости с семенами и субстратом помещают в подготовленные с осени в почве лунки, засыпают их почвой и снегом, а посев проводят при наступлении периода вегетации.1215642 Составитель Ф. Волков Редактор О. Бугир Техред И. Верес Корректор Т. Колб Заказ 920/1 Тираж б 79 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к садоводству, Цель изобретения - получение в условиях средней полосы зимостойких форм растений.Эксперимент проводили в Брянской области на сортах цельский орех Луизен, Ноттингхеймский, Черкесский, Рояль, Римский.В третьей декаде...

Машина для срезания надземной части пней

Загрузка...

Номер патента: 1215643

Опубликовано: 07.03.1986

Автор: Никитин

МПК: A01G 23/06, A01G 23/08

Метки: части, срезания, надземной, пней

...для срезания надземной части пней, вид сбоку; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2.Машина для срезания надземной части пней состоит из трактора 1, манипулятора 2, к стреле которого посредством гибкой связи 3 закреплено срезающее устройство 4.15Срезающее устройство 4 состоит из рамы 5, снабженной сквозными направляющими пазами 6, в которых установлены ножи 7. Ножи 7 соединены непосредственно между собой гидроцилиндрами 8. Гидроцилиндры 8 закреплены с внешней стороны 20 рамы 5 на консолях ножей . Для предотвращения поперечного смещения ножей 7 относительно рамы 5 на консолях ножей 7 жестко закреплены верхние ограничители 9 и нижние ограничители 10, взаимодействуюгцие со сквозными направляюгцими пазами 6...

Устройство для раскладки гибкого поливного трубопровода

Загрузка...

Номер патента: 1215644

Опубликовано: 07.03.1986

Авторы: Малков, Масленников, Дасов, Курбанов, Мещанов, Джурабеков, Весманов, Малькова, Толчинский, Муратов, Орлов

МПК: A01G 25/02

Метки: гибкого, поливного, трубопровода, раскладки

...для раскладки гибкого поливного трубопровода содержит установленныена раме транспортного средства 1 накопитель 2, выполненный в виде барабана,трубопровод 3, тросолебедочный механизм 4раскладки, устройство 5 для подачи рабочейсреды, В зависимости от ее использованияможет быть вентилятор или насос. Механизм 6раскладки представляет собой крестовину,снабженную входным 7 и выходным 8патрубками. Кроме того, имеется шланг 9,соединяющий источник 5 рабочей камерыс патрубком 10 для подачи рабочей среды.Проходная камера 11 выполнена в видеотрезка трубы 12 из эластичного материала, установленного внутри входного патрубка 7, прикрепленного к нему по торцами образующего кольцевую полость, сообщаемую через отверстие 13 с источником...

Шторная крышка для гальванических ванн

Загрузка...

Номер патента: 1216260

Опубликовано: 07.03.1986

Авторы: Марков, Лакомченко

МПК: C25D 21/04, A01G 13/02

Метки: крышка, ванн, гальванических, шторная

...например для укрытия парников.Цель изобретения - повышениенадежности работы,На чертеже изображена шторнаякрышка.Крышка содержит штору 1, одинконец которой закреплен на борту 2укрываемого проема 3, а другой -на барабане 4, имеющем воэможностьперемещения по его бортам при помощипривода 5 и замкнутых тяговых органов 6, огибающих ролики 7. Тросы 6связаны с осью 8 барабана 4. Борта проема 3, а также лицевые и изнаночные края шторы 1 снабжены ворсовыми взаимозацепляющимися элементами 9, выполненными в виде щелочного ворса или "репейной" застеж -ки. Вес барабана 4 должен превышатьусилие сцепления ворсовых взаимоэацепляющихся элементов.Шторная крышка работает следующим образом.При вращении роликов 7 от привода 5 гибкие тяговые органы 6 приводят...

Гидропривод срезающего устройства

Загрузка...

Номер патента: 1216520

Опубликовано: 07.03.1986

Авторы: Пекин, Рубизов, Яскунов

МПК: F16H 39/00, A01G 23/08

Метки: устройства, срезающего, гидропривод

...подпружиненного клапана 10 с полостями 11 и 12 управления, связаннымимежду собой каналом 13, выполненным в золотнике 14.Реверсивный распределитель 2 имеет линии 15 - 18. Линия 15 подключена к источнику 1 давления, линия16 - к сливу 19, а линия 17 связана линией 20 связи с линией 21дроссельного делителя 9, которыйлинией 22 подключен к полости 7 пода 50чи гидроцилиндра 6, а линией 23 черезобратный клапан 24 - к напорной полости 4 гидромотора 3, причем к линии 23 каналом 25 подключен канал 13.Полость 8 возврата гидроцилиндра 356 подключена к ликии 18 распределителя 2, к которой также подключенынапорная полость 4 гидромотора 3 через последовательно установленныеобратный клапан 26 и дроссель 27 40и сливная полость 5 гидромотора 3через...

Аппарат для культивирования мицелия высших грибов

Загрузка...

Номер патента: 1217297

Опубликовано: 15.03.1986

Авторы: Николаев, Сафрай, Зыков, Зыкова, Барбот

МПК: A01G 1/04

Метки: аппарат, грибов, мицелия, культивирования, высших

...размещены между валом 8и вертикальными лопастями мешалки 10По нижней части мешалки выполненыотверстия 11 для выхода воздуха илипара, На крьппке аппарата выполненытехнологические штуцеры для выходавоздуха 12, для загрузки и засева 13На коническом днище аппарата 14 выполнен технологический штуцер 15для выгрузки продукта. Полый валуплотнен при помощи уплотнения 16и снабжен приводом 17.Аппарат работает следующим образом.Через штуцер 13 в корпус аппарата загружается питательная среда,например зерно. Через полый вал 8и мешалку 9 в аппарат подается пар,при этом мешалка приводится во вращение при помощи привода 17. Пар проникает в рабочий обьем аппарата через отверстия 11 в нижней части мешалки и благодаря вращению мешалки равномерно...
