Поливное устройство

Загрузка...

Номер патента: 1083972

Опубликовано: 07.04.1984

Авторы: Суюмбаев, Воронина

МПК: A01G 25/06

Метки: поливное

...11 тракты головного звена с линией питания 1, атакже транспортирующий тракт или собирательно-промывной тракт 12 каждого предыдущего звена с транспортирующим трактом Йоследующего посредствомколодца 3, транспортирующий трактпредыдущего звена с поливным трактомпоследующего.Предлагаемое поливное устройствоработает в системе подпочвенного полива следующим образом,Перед началом полива рычаги переключения 9 выводят в положение, закрывающее концы поливных и собирательно-промывных трактов всех звеньевполивного устройства. При необходимости одновременного полива из перво"го и второго звеньев поливного устройства, считая от линии питания 1,рычагами переключения 9 открываютвход в транспортирующую полость 11первого звена и поливные...

Многоопорная дождевальная установка непрерывного действия

Загрузка...

Номер патента: 1083973

Опубликовано: 07.04.1984

Авторы: Пастушенко, Адаменко

МПК: A01G 25/09

Метки: дождевальная, действия, непрерывного, многоопорная

...типа, установленных под бортом водоцодводящего лотка.На фиг. 1 показана установка, план; на фцг. 2 - приводная тележка, вид сбоку; ца фиг. 3 - то же, вид спереди. Предлагаемая многоопорная дождевальная установка непрерывного действия предназначена для использования ее в оросительной системе, включающей центральную низконапорную насосную станцию 1, низконапорные подземные магистральные трубопроводы 2 и полевые трубопроводы 3, заканчивающиеся задвижкой 4, а также открыггый водоцодводящцй лоток 5, на бортах Ч которого смонтированы рельсовые направляющие 7. 11 на Г равляюгцих 7 установлена приводая тележка 8 с электроприводом 9, на которой размещен насосный агрегат 10, всасывающий патрубок 11 которого размещен в водоподводяшем лотке 5, а...

Автоматизированная оросительная система

Загрузка...

Номер патента: 1083974

Опубликовано: 07.04.1984

Авторы: Ефремов, Левшин

МПК: A01G 25/16

Метки: автоматизированная, оросительная

...для подключения дождевателей и ротора, снабженного ступенчатыми каналами с радиальными Г-образными проточками и кольцевыми выточками в торцовой его части, сообщающимися с поливными трубопроводами. На фиг. 1 показана принципиальная схема автоматизированной оросительной системы; на фиг. 2 - конструкция распределителей гидропневмодинамического напора,Автоматизированная оросительная система состоит из магистрального 1 и поливных 2 трубопроводов, распределителей гидропневмодинамического напора 3, импульсных дождевателей 4, устройства для создания и распределения импульсов воздуха 5. Поливные трубопроводы 2 сообщаются своими входами 6 через обратные клапаны 7 с магистральным трубопроводом 1. Выходами 8 поливные трубопроводы 2 соединены 5...

Способ дистанционного управления и контроля работы поливных агрегатов

Загрузка...

Номер патента: 1083975

Опубликовано: 07.04.1984

Авторы: Бородин, Матвеев, Казаков, Зарицкий

МПК: A01G 25/16

Метки: дистанционного, поливных, работы, агрегатов

...Включить, Выключить электрогидравлическим реле машины исполнены не будут. 55 1 первоначально создан спад давлениядо уровня Р,. Через время 1 з первая дождевальная машина подготавливается к приему информации. Давление уровня Рподдерживалось в трубопроводе системы доконца отрезкапериода Тн все время51 и не менее 1 единиц времени части 1 з.Так как первая дождевальная машина доначала периода Тц участвовала в поливе,то наличие пониженного давления в течениевременифГ интервала Тн (Г ( 1), форми Орующее фактически команду включения машины, не приведет к изменению состоянияполивного агрегата, а лишь в третьем отрезке времени (15) будет исполнена командаотключения машины.В интервале Тпериода Тц и в интерЦгвале Тпериода Т осуществлено введение...

Гидропривод запорного органа

Загрузка...

Номер патента: 1083976

Опубликовано: 07.04.1984

Авторы: Гурин, Соколенко

МПК: A01G 25/16

Метки: гидропривод, органа, запорного

...причем корпус и запорный элемент дросселя имеют синфазный отдельный линейный привод от мембранных датчиков давления, управляющая полость первого из которых соединена с напорным трубопроводом и гидрореле, а управляющая полость второго соединена капиллярной трубкой с управляющей полостью первого мембранного датчика давления.На чертеже показана схема гидропривода.Гидропривод устанавливается на напорном трубопроводе 1 с запорным органом 2 и включает гидроцилиндр 3 двухстороннего действия с поршнем 4, гидрореле 5, трубками 6 - 9 причем трубка 6 - импульсная трубка управления гидроприводом (например трубка управления аварийной защиты дождевальной машины); 7 - соединяющая напорный трубопровод 1 с гидрореле 5 и мембранным датчиком давления...

Генератор командных импульсов для закрытых оросительных систем

Загрузка...

Номер патента: 1083977

Опубликовано: 07.04.1984

Авторы: Ян, Давлашян, Носенко

МПК: A01G 25/16

Метки: оросительных, командных, систем, закрытых, импульсов, генератор

...с импульснымидождевателями 3, вторичных 4 и головного 5генераторов командных импульсов давления, причем головной генератор соединенканалом связи 6 с ближайшими к нему импульсным дождевателем. Генераторы импульсов выполняют одновременно функции 5 о 15 20 25 зо 35 4 О 45 50 55 ограничителей давления и установлены последовательно с перепадами высот 20 - 25 м, что соответствует чувствительности существующих импульсных дождевателей.Генератор состоит из двухкамерного корпуса 7 с входным 8 и выходным 9 патрубками, реле давления 1 О, плунжера 11 со штоком 12, пружины 13, поджимной шайбы 14 и регулировочного винта 15. Клапан расположен во входной полости А корпуса генератора и состоит из подвижного стакана 16 и поршня 17, закрепленного...

Установка для выращивания растений

Загрузка...

Номер патента: 1083978

Опубликовано: 07.04.1984

Авторы: Бубнов, Лобусов, Никишин, Иванов

МПК: A01G 31/04

Метки: выращивания, растений

...полой секционной трубы 1, многоярусных стеллажей 2. Секции полой трубы соединены между собой посредством двух Г-образных пазов 3 и штифтов 4, Внутри секций полой трубы 1 расположены штоки 5 и 6, жестко соединенные к поперечным траверсам 7. В полой секционной трубе 1 выполнены продольные пазы 8. Концы траверс 7 шарнирами 9 соединены с поперечными траверсами 10, а через них с многоярусными стеллажами 2. Многоярусные стеллажи 2 5 10 15 20 25 30 35 посредством шарнира 9 соединены с кронштейнами 11. соединенными жестко на секциях полой трубы 1. На многоярусных стеллажах 2 установлены растильни 12 с субстратом 13.Полая секционная труба 1 закреплена на штанге 14, штифтом 15 роликовой подвески 16. Несущая конструкция в виде многоярусных...

Культиватор для выращивания хлореллы

Загрузка...

Номер патента: 1083979

Опубликовано: 07.04.1984

Авторы: Адаменко, Шаповалов

МПК: A01G 33/00

Метки: культиватор, хлореллы, выращивания

...которую введены стеклянные трубы с источниками света, расположенные на вращающейся рамке 1.Однако размещение источников света на 10вращающейся рамке требует сложных герметичных токосъемных устройств, что приводит к снижению надежности.Известен культиватор для выращиванияхлореллы, содержа 1 ций светопрозрачнуюемкость для суспензии, осветительную трубуи механизм очистки осветительной трубы,снабженный эластичным очистительным материалом, контактирующим со светопрозрачными поверхностями 2.Недостатком данного культиватора является сложность механизма очистки осветительной трубы.Целью изобретения является упрощениеконструкции.Цель достигается тем, что емкость длясуспензии вьполнена в виде вертикально 25расположенного цилиндра,...

Способ формирования кроны плодовых деревьев

Загрузка...

Номер патента: 1085556

Опубликовано: 15.04.1984

Авторы: Корнацкий, Корнацкая

МПК: A01G 1/00

Метки: формирования, кроны, плодовых, деревьев

...проводник укорачивают на высоте 65-0 см над уровнем закладки нижних скелетных ветвей.В течение второго сезона роста в саду у дерева из почек, расположенных на укороченном центральном проводнике и на нижних скелетных ветвях, вырастает несколько сильных побегов. В конце июля - начале августа выделяют новый побег продолжения центрального проводника. Скелетным ветвям нижнего яруса в течение всего сезона дают возможность расти свободно.Перед началом вегетации побег продолжения центрального проводника укорачивают на высоте 120 - 130 см над скелетными ветвями нижнего яруса с целью получения новых боковых побегов для выращивания склетных ветвей второго яруса.После начала сокодвижения, когда древесина становится наиболее эластичной, нижнис...

Устройство для нарезки и калибровки черенков

Загрузка...

Номер патента: 1085557

Опубликовано: 15.04.1984

Автор: Ольшанский

МПК: A01G 1/06

Метки: нарезки, калибровки, черенков

...данного устройства являются низкая производительность и надежность.Цель изобретения - повышение производительности и надежности.Поставленная цель достигается тем, чтов устройстве для нарезки и калибровки черенков, на штоке с обеих сторон кольцевого упора смонтированы подпружиненныещеки, а конец двуплечего рычага расположен между щеками.На чертеже показано предлагаемое устройство,Устройство состоит из вала 1 с ножами 2, на котором посажены профильные кулач ки 3 и 4, неподвижной губки 5 и подвижной губки 6, посаженной на шток 7, который подпружинен пружиной 8, На штоке 7 имеется жестко связанный с ним упор 9, контактирующийся с кулачком 3, и кольцевой 45 упор 10, по бокам которого расположены щеки 11, свободно сидящие на штоке и...

Установка для осуществления прививок

Загрузка...

Номер патента: 1085558

Опубликовано: 15.04.1984

Авторы: Кукушкин, Корсун, Миронов, Чобану

МПК: A01G 1/06

Метки: прививок

...косого срезаерс(сов, а также рабочий орган для выклис(ия язычковых надрезов, и механизмпривода 21.,1(асо в данном устройстве нож, вы(к тяющнй язычковые надрезы, установленк О(1 Врыщсния под углом, отличным от пряВ результате чего его режущая кроми; н рсмс(ца(тся по образующей конуса,, Ор( дк дугообразности надрезов,брсзывы 1;ю пустот при соединении компо.нт и к ухудшению качества прививок. 251 г(ь изобретения - улучшение качестВЫ 11;(ВИВОК., за 1(ая цель д(стигыстся тем, что вус(ынвкс для осупссгв,( . прививок ра 11( Ораны для 1(иГ, я язычкОВых(дрсзов имеют ньдивидуы,(ьый вал, мстановле(ы перпендикулярноСО Оси и кинематически связаны с рабочими Органами длякосого среза черенков.Кр(е того, кинсматичсская связь рабочих органов выполнена...

Устройство для среза черенков

Загрузка...

Номер патента: 1085559

Опубликовано: 15.04.1984

Автор: Браду

МПК: A01G 1/06

Метки: среза, черенков

...гранью ножа (за счет его клина), возникают значительные усилия, которые при резании изгибают черенок, и в результате поверхность среза выполняется по радиусу, появляются трещины, расслоение и вырывы тканей древесины.Известно также устройство для среза древесины, включающее два ножа, размещенных в направителе друг против друга, и привод 12.Однако при срезе древесины данным устройством также появляются трещины, вырывы на обрабатываемом материале. Целью изобретения является качественный срез.Поставленная цель достигается тем, что в усгройстве для среза черенков ножи соединены посредством шарнирного поводка с приводом и имеют ролики, размещенные в направителе, выполненном в виде криволинейного замкнутого контура.При этом заточка...

Теплица для выращивания растений

Загрузка...

Номер патента: 1085560

Опубликовано: 15.04.1984

Авторы: Шарупич, Айзенберг, Ладыка, Пятигорский

МПК: A01G 9/14

Метки: растений, выращивания, теплица

...1 Бс 3 цх трсццси 110 лости се)г О 30,13 2 уст цовлсцы Бозду шцые вент,1,Яторь Теплица может быть оптически )Бзделецы цы две равные части зеркальной ЕерсОродкой 1 с). Во внутренней полости световоды 2 Еирегородка имеет отверстия 20- 24.Предлагаемая теплица работает следуюцп образом.Излучаемый поток зеркальных источников 3 ц 4 направляется во внутреннюю поГог плоского световода 2 лучи 25), где )цОгокрс)тно отражаясь между зеркальны 3-4Свепнроцускакнццмц 15.16 и 17 1,0 Б( р НО т 51 1 ц е)аВномерцо 33 ходит цы 00- ,,сС )1 Ы С . Г С)1 Г с сК ЦЦ Е. Р1 (1 (.1 Ц Я )1 Ц1 л",ч(: "1)-2" Е( . 1 . :И .:3( БдыГ3 Б , 1:1( . Б с, ;3 Ы,) , ) с, "Г С 1 ц -р;,Г, . (, 0.ТЦГая , и.:Й, (Б( ць г),с)НО Облучен к)ыя 10,13(тк 3113 27 и 2 С .:3 с и;сг";3,: р...

Камера искусственного климата

Загрузка...

Номер патента: 1085561

Опубликовано: 15.04.1984

Авторы: Богачев, Кудрявцев, Богачева, Кругляков

МПК: A01G 9/24

Метки: искусственного, камера, климата

...агрегата при помощи электронагревателей в моменты времени, когда температура внутри камеры ниже заданной т.е, когда не требуется подача холода в рабочий объем камеры.Цель изобретения - снижение электроэнергии на поддержание температурного режима. Цель изобретения достигается тем, что в камере искусственного климата блок управления снабжен усилителем и тиристорным регулятором напряжения, управляющий вход которого соединен с датчиком температуры, электродвигатель вентилятора выполнен с параметрическим управлением, при этом двигатель включен параллельно регулятору, последовательно с которым включен электродвигатель. 5 1 О 15 20 25 30 35 прессорно-холодильным агрегатом 4, воз. духоохладителем 5, электронагревателем 6 и вентилятором...

Устройство для корчевания и разделки пней

Загрузка...

Номер патента: 1085562

Опубликовано: 15.04.1984

Авторы: Поприйчук, Новоселов, Наумович, Луберг, Морозов

МПК: A01G 23/06

Метки: разделки, корчевания, пней

...а в нижней часи стрелы расположен ограничитель поворота криволинейного ножа и установлены цзипы.Каждый прямолинейный нож снабжен индивидуальным приводом перемещения, а шипы выполнены съемными.На фиг. 1 изображено устройство для корчевания и разделки пней, вид сбоку; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - вид Б на фиг. 1; на фиг. 4схема обрезки корней устройством.Устройство для корчевания и разделки пней содержит стрелу 1, на которой установлены с возможностью вращения на осях 2 крюки 3 под действием силового гидроцилиндра 4 и криволинейный нож 5 под действием силового гидроцилипдра 6. В передней части стрелы 1 закреплен с возможностью поворота вокруг собственной оси 7 5 О 15 20 25 Зо 35 40 45 под действием гидроцилиндра 8...

Способ управления рабочим органом лесозаготовительной машины

Загрузка...

Номер патента: 1085563

Опубликовано: 15.04.1984

Авторы: Озолиньш, Стикутс

МПК: A01G 23/08

Метки: рабочим, органом, лесозаготовительной

...контроль за 20 нагрузкой на конце рабочего органа и изменяют траекторию выноса срезанного дерева, измеряют величину вращающего .момента вокруг оси рабочего органа и изгибающий момент в его про 25 дольной плоскости, после чего измеренные величины моментов сравнивают с заданными величинами, и в случае если разность выходит за допустимые пределы, осуществляют изменение траектории выноса дерева.На фиг. 1 изображена лесозаготовительная машина с рабочим органомф на фиг. 2 - схема управления рабоаим органом. 35Стрелу 1 лесозаготовительной маши-, ны оснащают датчиками 2 изгибающего момента стрел в горизонтальной плоскости, датчиками 3 крутящего момента вокруг горизонтальной оси стрелы и датчиками 4 крутящего и изгибающих моментов,...

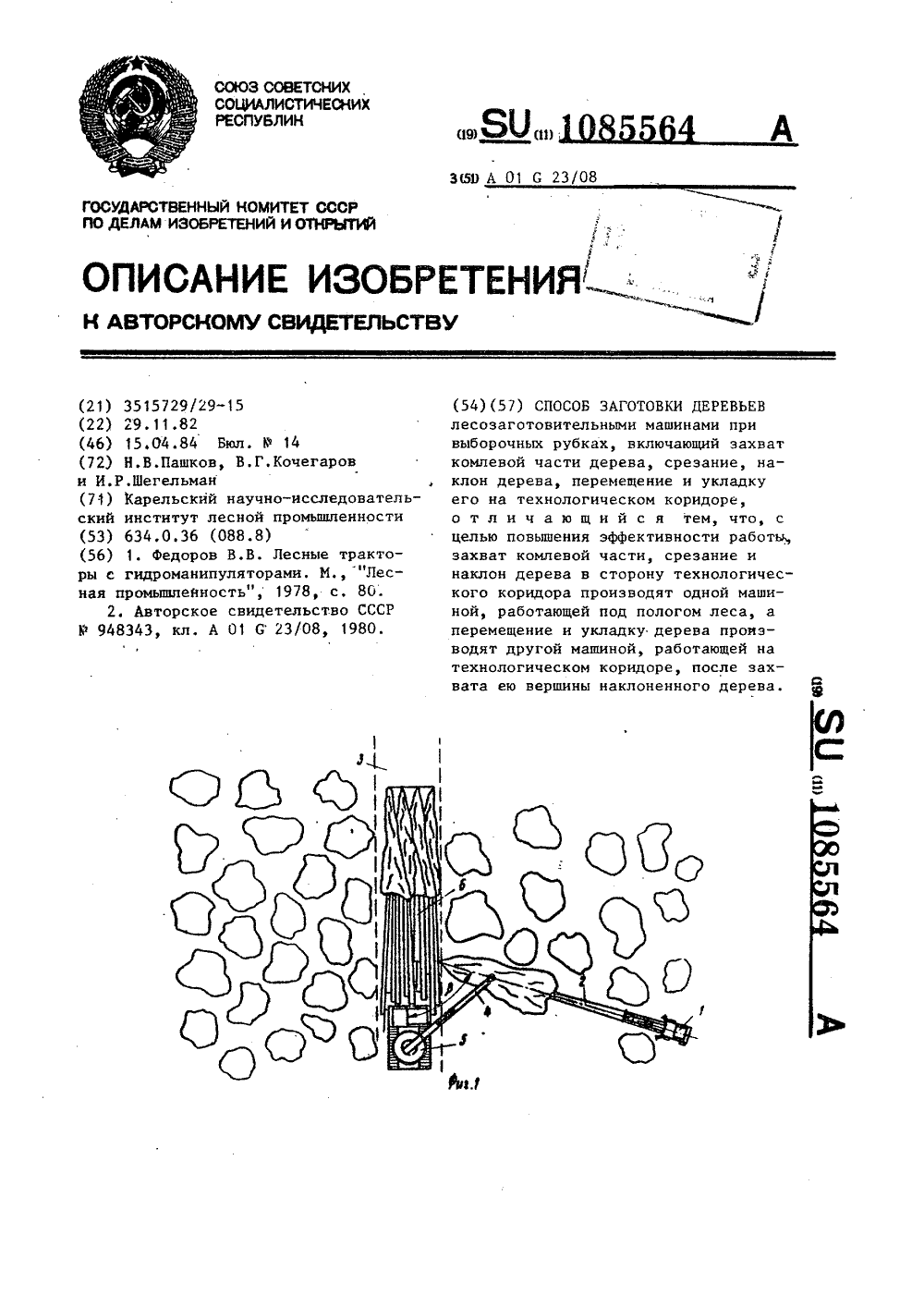

Способ заготовки деревьев

Загрузка...

Номер патента: 1085564

Опубликовано: 15.04.1984

Авторы: Кочегаров, Пашков, Шегельман

МПК: A01G 23/08

Метки: заготовки, деревьев

...одногодерева,Цель изобретения - повышениеэффективности работы.Поставленная цель достигаетсятем, что согласно способу эаготовкидеревьев захват комлевой части,срезание и наклон дерева в сторонутехнологического коридора производят10 одной машиной, работающей под пологомлеса, а перемещение и укладку деревапроизводят другой машиной работающейна технологическом коридоре, послезахвата ею вершины наклоненного дере 15 ва,На фиг. 1 показана технологическая схема разработки пасек при выборочных рубках," на фиг, 2 - процессзаготовки деревьев двумя лесоэагото 20 вительными машинами,Заготовку деревьев по предлагаемому способу осуществляют следующимобразом,Лесозаготовительной машиной 1,25 работающей под пологом леса, захватывают комлевую часть...

Способ определения эффективности мелиорации почвы

Загрузка...

Номер патента: 1085565

Опубликовано: 15.04.1984

Автор: Глобус

МПК: A01G 25/00

Метки: эффективности, почвы, мелиорации

...1 еле- и ОрацИИ ПОЧВЫ За СЧЕТ СдвирЕМЕсиОИ ОЦЕНКИ ВЛИЯеттЯ лЕЛИОР)ЦИИ Нз "ПЕОЕ- тические свойства почзеной влаги и аэрацию.Поставленная цель достигается тем,что согласно способу Определет ияЗффЕКТИВНОСтИ МИЛИОРаЦИИ ПОЧВЬт В Качестве гидрофизичес.кого показатытгиспользуют Величину критического матричного потенциапа аэрациие при этомэффективность мелиорации прял)оПРОПОРЦИОНаЛЬНа УВЕИ тЕЕоО КРИтиттЕСКОГО МатРтсНОГО ПОтЕНтЕИапа аЭРЗЦИИпо сравеенио с контролем,ЭффЕКТИВНОСТЬ МЕЛИОРатИВНОГО ттРИЕма оценивьнот величиной повьвзсния зпа -чения матричного потенциала Р, которое соответствует пористостп устойЧЕЕВОй азрацтЕИ Р 1, (По, ЛЕДЕНЕЕ Лос;Е ГВаРЬИРОВатЬ В ЗаВИСИ)ОСТИ ОТ ВОЗРВСта, вида и фазы рази)ия культуры,цо:е) мцсгг)численным Данным может...

Импульсный дождевальный аппарат

Загрузка...

Номер патента: 1085566

Опубликовано: 15.04.1984

Авторы: Тимофеева, Примов, Константинов, Галанин, Позументиров

МПК: A01G 25/00

Метки: дождевальный, аппарат, импульсный

...бака, запорный орган 4 открывается и порция воды выплескивается через ствол 3 аппарата. При этом стенки бака и внутреннего сводаомываются протекающей водой и охлаждаются, В конце выплеска давление образовавшихся газов падает,выпускной клапан открывается, газыот вновь поступающей водой вытесняются в атмосферу, и цикл повторяется, Изобретение обеспечивает высокую надежность охлаждения стенокбака, поскольку данный процесс распространяется на всю внутреннюю поверхность водовоздушного бака. Кроме того, достигается побочный эффект, заключающийся в нагреве проходящей через полость оросительнойводы, что повышает эффективность дождевания при борьбе с заморозками. 1 1085566 2Изобретение относится к техникеполива сельскохозяйственных...

Поливной трубопровод

Загрузка...

Номер патента: 1085567

Опубликовано: 15.04.1984

Авторы: Дмитриева, Шапошников, Толчинский, Павлов

МПК: A01G 25/02

Метки: трубопровод, поливной

...рукава 6 с регулируемыми водовыпускными отверстиями7, расположенными на уровне опорнойповерхности трубопровода. Длина рукава 6 составляет 2-4% от длины жесткой части трубопровода.Для подачи воды в трубопровод вголовной части его смонтировано соединительное звено 8, которое можетподключиться к различным источникамводоподачи: гидрантам 9 закрытых оросителей; водовыпускам или переноснымсифонам на железобетонных лотках;трубчатым водовыпускам любых каналов,имеющим достаточное командование иливозможность подпора; передвижным насосам различных марок.На концевой секции 1 установленатросовая сцепка 10 для перемещениятрубопровода в осевом направлении,Устройство работает следующимобразом. Исходя из конкретных условий на орошаемом участке,...

Машина для полива дождеванием и по бороздам

Загрузка...

Номер патента: 1085568

Опубликовано: 15.04.1984

Авторы: Гаммер, Хе, Носенко, Креккер

МПК: A01G 25/09

Метки: полива, дождеванием, бороздам

...в виде гидроцнлиндра,при этом нижняя полость гидроаккумулятора сообщена с трубопроводом,а верхняя - через замедлительный клапан с гидроцилиндром привода шарового клапана.На фиг. 1 изображена предлагаемая омашина, общий вид, на фиг. 2 - схемапереключающего механизма в нерабочемсостоянии; на фиг. 3 - то же, режимдождевания; на фиг. 4 - то же, режимполива по бороздам.55Многоопорная машина для поливадождеванием и по бороздам включаеттрубопровод 1 с закрепленными на нем15 3 1085В положении Б шар прижат к седлу .24, и вода из трубопровода 1 поступает в отвод 25, к которому подсоединены поливные шлейфы 7, а из нихчерез водовыпуски - на поле.Работа машины при комбинированном поливе дождеванием и по бороздам осуществляется следующим...

Устройство автоматического управления поливом

Загрузка...

Номер патента: 1085569

Опубликовано: 15.04.1984

Авторы: Абдрахимова, Диденко

МПК: A01G 25/16, A01G 27/00

Метки: поливом

...с формирователем блока 15 (позиционное сравнение) 50 поступает на один из входов циклического блока 7 обслуживания заявок, сдвигая его на одну ячейку, и на выходную шину 17 управления головным затвором, присоединенную к 55 исполнительному органу, который передвинет затвор по направлению вверх в положение, обеспечивающее увеличе 5 б 9 4ние подачи расхода на один стандартный водоток. Наряду с этим сигнал с выхода блока 2 записывается в пер- вый, свободный в порядке обхода блоком б, регистр памяти блока 3 записи заявок. При записи кода в регистр памяти возникает сигнал, который с выхода блока 3 попадает на вход циклического блока б обхода записи заявок, сдвигая на одну ячейку реверсивный регистр этого блока, тем самьи подготавливается цепь...

Устройство управления поливом

Загрузка...

Номер патента: 1085570

Опубликовано: 15.04.1984

Авторы: Гониади, Носенко, Ян, Давлашян, Рацлаф, Асцатрян

МПК: A01G 25/16

Метки: поливом

...этом с заданной скоростью начинает двигаться влево подвижный 30контакт водоподачи 15 и начинаетзаполняться водой гидропневмоаккумулятор 4. По мере движения контакт15 поочередно касается неподвижныхКонтактов 13, и как только замкнется 35Ма контакт, взаимодействующий с водой, нормально замкнутое реле 23размыкается и выключает магнитныйпускатель 24. При этом отключаетсянасосная станция 2, электродвигател; 4022 и муфта 20. Под действием пружины 16 подвижный контакт 15 возвращается в исходное положение, гидроуправляемый клапан 5 открывается,и вода из гидропневмоаккумулятора 4 45выливается в водный испаритель.Излишки воды через треугольныйвырез 3 сливается из испарителя, и внем устанавливается верхний исходныйуровень, цикл повторяется. В...

Садовые ножницы

Загрузка...

Номер патента: 1087115

Опубликовано: 23.04.1984

Авторы: Суханов, Фролов, Белобородов

МПК: A01G 3/025

Метки: ножницы, садовые

...содержащие установленные нашарнире ножи .и с одной стороны.от нихупругие элементы, орин нз концов которых соединен с концами ножей 23,.Недостатком известного устройстваявляется слозкность технозОгнн нзготов роЛЕННЯ КОНСТРУЯЦНН Ножэй т ВЫЗВаННаЯ НЕобхоанмостью предварительного изгибаяикай в плоскости, перпенднкулярнойплоскостн резания,Бель изобретения - упрощение техно- р 5догнн изготовления ножей.Указанная пель достигается тем, чтоУПРУГИЙ ЭтЛВМЕНТ, КОНЕЦ КОТОРОГО СОЕДИнен с дальним ножом, имеет зацеп дляподжатия этого ножа к блнжнему.Кроме того, О целью надежного удержання срезаемаге стебля упругий элемент установлен к боковой поверхностнблнжнего яока е зазором, равным неменее толщины этого ножа. 15 1На фнг, 1 показаны садовые...

Способ воздухообмена в климатической камере

Загрузка...

Номер патента: 1087116

Опубликовано: 23.04.1984

Авторы: Бенуа, Коваленко, Бебякин

МПК: A01G 9/24

Метки: климатической, воздухообмена, камере

...цель достигается тем, чтосогласно способу воэщоообмена в авматвческой камере, при котором воздух изамеры частично удаляют, замещая еговоздухом иэ атмосферы, а кондиционированный воздух подают в рабочий обьемкамеры с последующим прохожденнеммежду сщами светопрозрачного потолка,часть потока воздуха перед прохождением между саами потолка возвращаютна кондиционирование, а часть потокавоздуха, проходящего между слоями по Отолка, удаляют в атмосферу.На чертеже представлена клнмамиеска камера, конструкция которой реализует предложенный способ, разрез.Климатическая камера содержит корцус 1, пол-воэдухораспределитеа 2,126светопроэрачный многослойный потолок 3. Зазоры 4 между слоями потолка 3 соединяют рабочий обьем камеры...

Лесозаготовительная машина

Загрузка...

Номер патента: 1087117

Опубликовано: 23.04.1984

Авторы: Ронжин, Ищенко

МПК: A01G 23/08

Метки: лесозаготовительная

...нижнегоприводкого рабочего органа, сучкорезные 10ножи, подающий механизм 13 .Недостатком данного протаскивающего устройства является наличие верхнегоприводного рабочего органа, имеющегоотдельный механизм привода, боковое 15расположение навесного оборудования, самоходного шасси с обеих сторон,что сказывается на понижении обэорности рабочей эоны и производительности.Известна также машина для обрезкисучьев и трелевкир включающая смонти с 10рованный на шасси манипулятор с клещевым захватом, протаскивающее устройство с приводом от шааси в виде рычагас продольными направляющими, в которыхустановлены приводной и прижимной ролики, причем прижимной ролик снабженприводом перемещения, приспособлениедля вывешивания шасси 2,Недостатком этой машины...

Лафет для перемещения поливных трубопроводов

Загрузка...

Номер патента: 1087118

Опубликовано: 23.04.1984

Авторы: Ревенко, Гришков, Бредихин, Иванов, Благовестный

МПК: A01G 25/02

Метки: поливных, трубопроводов, лафет, перемещения

...опорные лыжи и тяговое устройство, выполненное в виде продольных несущих углов 2 ).Недостатком данного лафета является слоаность конструкции и низкая надежность вследствие восприятия трубопроводом тягового усилия на его перемещение. Целью изобретения является повышение надежности путем разгрузки трубопровода от тягового усилия и упрощение конструкции.Цель достигается тем, что тяго" вое устройство выполнено в виде ЗО шарнирно соединенных меаду собой стержневых коротких и длинных звеньев, при этом короткие звенья жестко закреплены к торцовым стенкам лыж, боковые стороны которых соединены с 118трубопроводом посредством втулочнопалфцевого соединения.Йа фиг, 1 изображен лафет, общий вид; на фиг. 2 - то же, поперечное сечение; на фиг. 3...

Способ полива

Загрузка...

Номер патента: 1087119

Опубликовано: 23.04.1984

Автор: Мустафаев

МПК: A01G 25/02

Метки: полива

...водами происходительный процесс эа счет прорежима орошения.ьзование предлагаемого способаозволнт обеспечить мелиоративополучие орошаемых земель,плодородие почвы,и водообесть орошаемых территорий, аедотвратить загрязнение окру.реды.722 Попписноеул.Проектная, 4 1 1087119Изобретение относится к мелиора- гидротеции и может быть применено при эк- ворамисплуатации современных земледельчес- станции. ких полей орошения. участкоИзвестен способ полива, включаю- Пщий подачу сточных вод на участки тур преорошения Е 1 Э. мой проНедостатком этого способа являет- Обезся то, что решается только задача нии стоохраны водоемов от загрязнения сточ накопитными водами, а вопросы предотвраще- станциииия загрязнения грунтовых вод и поч- . сеть 3вы,...

Шланговый автоматический дождеватель

Загрузка...

Номер патента: 1087120

Опубликовано: 23.04.1984

Авторы: Горбунов, Вахин, Шарко, Носенко

МПК: A01G 25/09

Метки: дождеватель, автоматический, шланговый

...выключается, а электромагнитная муфта 12 включается. Теперьвращение вала электродвигателя 7 перецается на ось барабана .,Барабан вращается в обратном направлении, наматы-,вая на себя гибкий шланг, дождеватель;начинает двигаться к гндранту, осу, ществляется полив. Когда на барабан;:наматывают гибкий шланг такой длины,Автоматический шланговый дожде" ватель включает в себя дождевальный аппарат 1, барабан 2, на который 55 намотан гибкий шланг 3, четырехколесную тележку 4 с рамой и ведущей 5 и ведомой 6 осями, электродвигатель 7,редуктор 8, механизмы передачи вращения вала электродвигателя на ведущую ось 9 тележки и на ось 10 барабана. Оба механизма передачи вращения содержат в себе электромагнитные.муфты 11 и 12. Гибкий шланг 3 однимконцом...

Водозаборное устройство

Загрузка...

Номер патента: 1087121

Опубликовано: 23.04.1984

Авторы: Куприевич, Стальнов, Потапов, Балыка

МПК: A01G 25/09

Метки: водозаборное

...с рабочими элементами щетки.На фиг. 1 изображено водозаборное устройство, вид сбоку; на фиг. 2- то же, вид сверху 1 на фнг. 3 всечение А-А на фиг. 1.Водозаборное устройство содержит сетку-,заборник 1, связанную с передачей 2 со щеткой 3 и передачей 4 с приводом 5. Сетка-заборник вращается вокруг всасывающего трубопровода 6, идущего к насосу дождевальной машины, при этом рабочие элементы щетки 3 взаимодействуют с гребенкой 7, располо женной над скребком-сборникомшлама 8 1,плавающего мусора, водорослей и пр., загрязняющих водоем). Водозаборное устройство установлено йа поплавках 9, снабженных роликами 10, Датчик 11 падения давления установлен на всасывающем трубопроводе 6 и электрически связан с приводом 5 водозаборного...
