Водозаборный узел

Загрузка...

Номер патента: 959692

Опубликовано: 23.09.1982

Авторы: Конаков, Гарник

МПК: A01G 25/00

Метки: узел, водозаборный

...камера колонки соединена с гидрантом. Трубка 15 через датчик 6 давления соединяет рабочую камеру колонки с выходным патрубком 3. Посредством штока 16 мембрана 5 подвижно связана с запорным959692 Формула изобретения НИИПИ раж 699лиал ППП жгород, ул Заказ 68 8/3 Подписное Патент роектная, 43органом 10. Замок 17 служит для подсоединения колонки к гидранту.Водозаборный узел работает следующим образом.После фиксации патрубка 2 колонки с помощью замка 17 на гидранте посредством разъема 13 и трубки 14 надмембранная камера колонки соединяется с напорным трубопроводом. Камера при этом заполняется водой, и мембрана 5, воздействуя штоком 16 на запорный орган 10, перемещает его вниз, открывая доступ воде в выходной патрубок 3 и в дождевальную...

Водовыпуск для орошения склонов

Загрузка...

Номер патента: 959693

Опубликовано: 23.09.1982

Авторы: Вахин, Гречихин, Носенко, Угрюмов, Афанасьев

МПК: A01G 25/02

Метки: орошения, склонов, водовыпуск

...со штоком 4, и определяетсясилой 1 М. В виду того, что подводимый расход больше расхода через водовыпуск, водабуде подниматься дальше вверх потрубопроводу 12 и столб воды Н будет увеличиваться относительно водовыпуска, а сила, г 0действующая на мембранный привод 6 состороны входного отверстия 2, будет возрастать, Мембранный привод 6 вместе соштоком 4 переместится вправо,.а клапан 5подойдет к седлу 10 и перекроет выходныеотверстия 3, водовыпуск закроется. Массапротивовеса 8 определена таким образом,что при подходе воды к следующему водовыпуску, когда столб воды будет Н, предыдущий водовыпуск закроется. Склоныимеют различные местные уклоны по длинетрубопроводов и усилие от противовеса будет автоматически изменяться...

Самоходная тележка многоопорной дождевальной машины

Загрузка...

Номер патента: 959694

Опубликовано: 23.09.1982

Авторы: Старостенко, Рыбалко, Дмитриев, Стальнов, Попов, Андриевский, Потапов, Куприевич

МПК: A01G 25/09

Метки: самоходная, дождевальной, многоопорной, тележка

...дождевальной машины; на фиг. 2 - кинематическая схема работы тележки.Самоходная тележка состоит из рамы 1, колес 2 с грунтозацепами приводимых в движение при помощи гидропривода, включающего гидроцилиндр 3 одностороннего действия, двуплечих рычагов 4 и 5, толкателей прямого 6 и обратного 7 хода, рычажных тормозов 8 и 9, шарнирно установленных на раме тележки и находящихся в зацеплении с грунтозацепами переднего или заднего колеса.Вода в силовой гидроцилиндр поступает из поливного трубопровода 10 через переключающие клапаны 11 и 12 прямого и обратного хода и систему синхронизации тележки в линию 13, рычажная система которой, взаимодействуя с регулирующим тросом, изменяет степень открытия регулирующих клапанов 14 и 15 переднего и...

Вододействующее реле времени переключателя подачи воды к дождевальным установкам

Загрузка...

Номер патента: 959695

Опубликовано: 23.09.1982

Авторы: Ревенко, Глухоедов, Харламов, Бредихин, Мазеин

МПК: A01G 25/16

Метки: подачи, переключателя, реле, воды, установкам, времени, дождевальным, вододействующее

...емкость 1. После наполнения она опрокидывается в рабочее положение (на фиг. 1), перекрывая краном 6 себе подачу воды. При опрокидывании верхней емкости вода небольшим расходом переливается из верхней емкости через сливное отверстие 4 и водоприемник-водовыпуск 5 в нижнюю емкость 2. Нижняя, командная, емкость в это время находится в исходном положении, перепускной кран переключателя 8 открыт.У нечетных установок в это время вода из реле по патрубку 9 поступает и давит на диафрагму, шток которой держит открытым специальный клапан, и дождевальный аппарат работает. Четные установки в это время выключены, так как подачей воды на диафрагму в них управляет перепускной кран переключателя 7 (фиг, 3), который при исходном положении нижней...

Регулятор водораспределения для дождевальных машин

Загрузка...

Номер патента: 959696

Опубликовано: 23.09.1982

Автор: Пронов

МПК: A01G 25/16

Метки: водораспределения, машин, дождевальных, регулятор

...5 соединены с программным устройством. 6. Датчики 7 технологического процесса (влажности почвы, давления и др.) установлены на контролируемом объекте и соединены с программным устройством.959696 Формула изобретения Составитель Г. ПараеРедактор Н. Лазаренко ТехредА. БойкасЗаказ 6818/3 Тираж 699ВНИИПИ Государственного комитета. по делам изобретений и открыти" 113035, Москва, Ж - 35, Раушская наб.,филиал ППП Патент, г, Ужгород, ул. Пр Корректор М. КостаПодписноеССР д, 4/5ектная, 4 3Регулятор водораспределения работает следующим образом.После подачи воды в водопроводящий трубопровод 1 дросселирующий запорный орган 2 открыт и вода поступает к объекту управления, например, в дождевальную ма шину или в систему капельного орошения и др. При...

Установка для выращивания микроводорослей

Загрузка...

Номер патента: 959697

Опубликовано: 23.09.1982

Авторы: Карпов, Курбанниязов, Складнев, Аманов, Байрамов, Анисимов

МПК: A01G 33/00

Метки: микроводорослей, выращивания

...жидкости подает 15 суспензию микроводорослей в газообменник 4, в котором суспензия обогащается СО 2 и воздухом, состав которого регулируется, после чего суспензия микроводорослей поступает в лучеприемные трубки 1, цикл замкнутый.Ранним утром ограждение 6 с крышей 7,разъединяя его с экраном 8, перемещают, открывая лучеприемные трубки 1 для доступа солнечного света. Днем температура воздуха может достигать +45 С и выше,959697 Формула изобретения Составитель М. Внльемс Техред А. Бойкас Корректор М. Коста Тираж 699 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Н. ЛазаренкоЗаказ 6818/3 микроводоросли при...

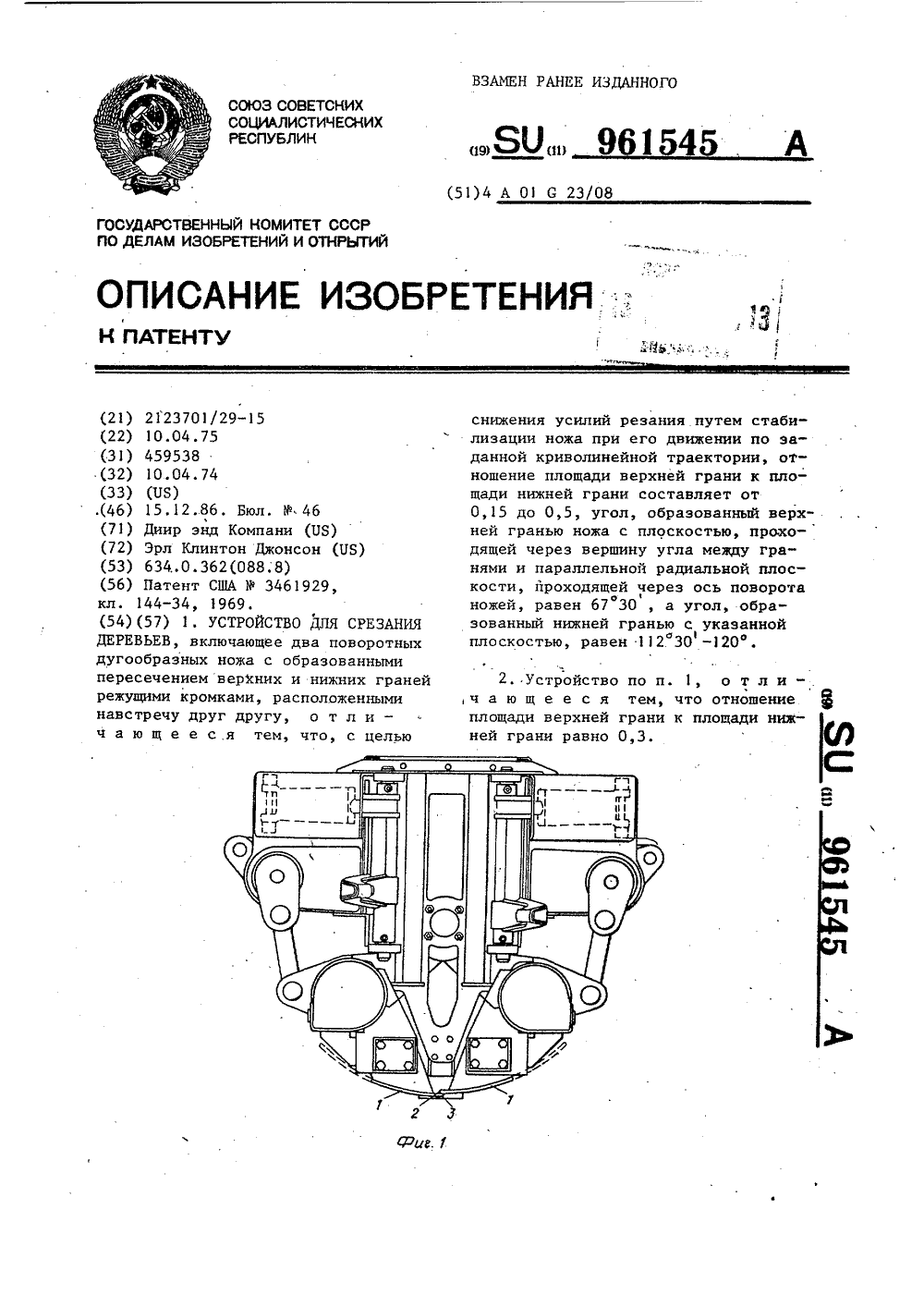

Устройство для срезания деревьев

Загрузка...

Номер патента: 961545

Опубликовано: 23.09.1982

Автор: Эрл

МПК: A01G 23/08

Метки: деревьев, срезания

...усилия не 1компенсируются усилием, действующим 35 .на нижнюю грань до достижения режущей кромкой середины ствола. Максимальная несбалансиРованная сила достигает значения более 34000 фунтов (1 5,4 т) после внедрения ножа в ствол 40 примерно на 3,5 дюйма (около 87 мм).У ножа 9 отношение площади верхней грани к площади нижней равно 0,5. Соответствующая ему кривая 5 показывает, что вертикальное направ ленное вниз усилие, действующее на нож, превьппает 29000 Фунтов (13 т), возникает при врезании ножей в ствол дерева на 1,5 дюйма (38 мм). Инверсия силы возникает при достижении 50 режущей кромкой места, отстоящего от центра ствола на 1,5 дюйма.У ножа 10 отношение площадей верхней грани к нижней взято равным 0,67, а угол наклона нижней...

Корчеватель

Загрузка...

Номер патента: 961603

Опубликовано: 30.09.1982

Авторы: Салдаев, Терехин, Гусев, Игнатьев, Блинов, Голицын

МПК: A01G 23/06

Метки: корчеватель

...элементов в виде конусообразных кольцевых ножей 9, расположенных по периферии каркаса 7, и почвозацепов 10, размещенных между кромками ножей 9 и осями вращения роторов. Механизм 11 служит для изменения угла наклона осей вращения ротора к направлению, движения корчевателя и выполнен в виде гидроцилиндра. Корчеватель работает следующим образом.Корчеватель опускается на поверхность поля, не доезжая до первого пня на 3 - 5 м. Роторы заглубляются. Глубина корчевки по 13средством механизма 11 устанавливается такой, чтобы конвергентные края роторов 4 с ножами 9 находились ниже мочки пня. При поступательном движении корчевателя роторы 4 получают привод от почвозацепов 10, которые при заглублении роторов врезаются в почву и преобразуют...

Устройство для одновременного определения потенциала воды, влажности и ненасыщенной гидравлической проводимости в почвах и дисперсных грунтах

Загрузка...

Номер патента: 961604

Опубликовано: 30.09.1982

Авторы: Шеин, Воронин, Березин

МПК: A01G 25/00

Метки: проводимости, почвах, гидравлической, потенциала, дисперсных, грунтах, воды, влажности, ненасыщенной, одновременного

...в образце почвы или грунта, потому вес и объем его подбирают с таким расчетом, чтобы при погружении в воду верхняя 30 35 40 45 50 55 тоянии, получают одновременно измеренные величины ненасыщенной гидравлической проводимости, потенциала влаги и влажности.К недостаткам этого устройства относятся недостаточная стабильность работы вследствие наличия диффундирующего воздуха, который просачивается через мембрану, накапливается под ней и прерывает гидравлический контакт; трудность постоянного контролирования влажности в образце и как следствие этого недостаточная надежность установления равновесной влажности почв и грунтов, что приводит к неточности измерения потенциала воды в почвах или дисперсных грунтах, сложность, стационарность и...

Дождевальный аппарат

Загрузка...

Номер патента: 961605

Опубликовано: 30.09.1982

Автор: Перельман

МПК: A01G 25/00

Метки: аппарат, дождевальный

...собой шарнирным соединением и пружинным фиксатором,На фиг, 1 изображено положение обеих насадок в режиме дождевания, вид сверху; на фиг. 2 - вид А на фиг. 1; на фиг, 3 - вид Б на фиг. 1. (штрих-пунктиром показано положение малой насадки в режиме мелкодисперсного увлажнения).Дождевальный аппарат состоит из насадки 1, работающей в режиме дождевания, своим большим фланцем закрепленной к фланцу ствола 2, и насадки 3, работающей в режиме мелкодисперсного увлажнейия,закрепленной своим большим фланцем с помощью шарнирного соединения 4 к фланцу выходного сечения насадки 1. Обе насадки притягиваются друг к другу при каждом из двух режимов работы пружиной 5, которая крепится к стержням 6 и 7 насадок.В сложенном положении (при работе в режиме...

Поливной трубопровод

Загрузка...

Номер патента: 961606

Опубликовано: 30.09.1982

Авторы: Касьянов, Шуравилин

МПК: A01G 25/02

Метки: поливной, трубопровод

...закрыты); на фиг. 2разрез трубопровода по эластичному участку.Поливной трубопровод включает трубу 1с равномерно размещенными по ее длине водовыпускными отверстиями 2, над которыми закреплен рукав 3, снабженный штуцером 4, при этом рукав 3 имеет растяжимые участки 5 стенок, которые расположены против отверстий 2.Поливной трубопровод работает следую щим образом.При поливе рукав 3 соединен с атмосферой. Оросительная вода подается в поливной трубопровод 1. Водовыпускные отверстия 2 открыты. Рукав 3 прижат давлением воды к стенке трубопровода 1 над отверстиями 2.В таком положении рукав 3 не ухудшает гидравлических характеристик трубопровода.Для закрытия отверстий 2 в рукав 3 подают под давлением воздух или воду. Растяжимые участки 5...

Передвижной дождевальный трубопровод

Загрузка...

Номер патента: 961607

Опубликовано: 30.09.1982

Автор: Мартынов

МПК: A01G 25/09

Метки: передвижной, трубопровод, дождевальный

...опор и жестких звеньев трубопровода при движении дождевального трубопровода по прямой линии; на фиг. 3 - то же, при движении дождевального трубопровода на развороте.Передвижной дождевальный трубопровод состоит из жестких звеньев 1, соединенных между собой посредством шарниров 2 с уплотнениями 3 и имеющих дождевальные насадки 4. Каждое звено посредством хомута 5 установлено на один из стержней 6 шарнирно-подвижной рамы, стержни которой соединены шарнирами 7 и подпружинены в горизонтальной плоскости пружинами 8. Пружины 8 к стержням 6 шарнирно- подвижных рам крепятся с помощью болтовых соединений 9, а сами рамы имеют колесные опоры 10 и соединены между собой парами жестких перекрещивающихся тяг 11.Трубопровод работает следующим...

Автоматическая установка для выращивания растений

Загрузка...

Номер патента: 961608

Опубликовано: 30.09.1982

Авторы: Лебедев, Бубенчикова, Ежов, Кузьминова

МПК: A01G 31/02

Метки: автоматическая, выращивания, растений

...6 предназначен для подачи сжатого воздуха в резервуар 2 питающей жидкости. В веге 961608тационном сосуде 1 размещен держатель 7 растений или субстрат 8.Установка работает следующим образом.Питающую жидкость заливают в резервуар 2 через вегетационный сосуд 1 и сливной патрубок 3 до заполнения запорной емкости 4. Затем через патрубок 6 подают сжатый воздух, давление которого вытесняет питающую жидкость из резервуара 2 через сливной патрубок 3 в вегетационный сосуд 1, а из запорной емкости 4 в восходящую трубку 5, При превышении в резервуаре 2 давления, равного высоте стол-ба жидкости в восяходящей трубке 5, из нее происходит выброс жидкости в вегетационный сосуд 1, после чего давление в резервуаре 2 снижается до уровня атмосферного....

Управляющая система для насосной станции

Загрузка...

Номер патента: 963485

Опубликовано: 07.10.1982

Авторы: Кузнецов, Фатюшенко, Чубинский, Ландсман

МПК: A01G 25/16

Метки: станции, насосной, управляющая

...включение первого насосного агрегата осуществляются практически на закрытую задвижку. При включении последующих блоков питания приводов задвижек суммарный ток возрастает, соответственно возрастает ток на входе регулятора 6. При определенном значении входного тока, определяемом суммарным расходом дождевальных машин и подачей насосного агрегата, на блок 2 подают сигнал на включение следующего насосного агрегата, т. е. обеспечивают согласование подачи насосной станции с суммарным расходом дождевальных машин.Во всех случаях сигнал о включении блока питания поступает на регулятор 6 до открытия задвижки соответствующей дождевальной машины. После окончания полного оборота дождсвальной машины пли срабатывания сеэлектрической защиты задвижка...

Распределитель питательного раствора

Загрузка...

Номер патента: 963486

Опубликовано: 07.10.1982

Автор: Сабашвили

МПК: A01G 31/02

Метки: раствора, распределитель, питательного

...55Каждый продольный паэ 12 втулки рабочего хода 10 копира пути соответствует одному выходному патрубку и ориентирован перпендикулярно его оси симметрии, а пазы 12 втулки 11 60 возврата пути повернуты относительно пазов втулки 10 на угол, равный половине угла между соседними выходными, патрубками 4, т.е. на шаг (:(см.фиг.5). Количество пальцев 15 полэуна 14, 65 а также количество сигналиэаторов19 и 20 пропорционально количеству вывыходных патрубков.4.Распределитель питательного раствора .работает следующим образом,В исходном положении плунжер5 распределителя находится в верхнейчасти корпуса 1 ( нерабочее положение)так, что окно подачи б плунжера поотношению к выходным патрубкам 4 находится между последним и первым патрубками, Ползун 14...

Ротор кустореза

Загрузка...

Номер патента: 965394

Опубликовано: 15.10.1982

Авторы: Чумак, Долгов, Даденко, Карапетьян, Оренштейн, Науменко, Баранников, Поляков

МПК: A01G 23/06

Метки: ротор, кустореза

...энергоемкости этогопроцесса.Целью изобретения является повышение надежности конструкции.Цель достигается тем, что в роторе кустореза демпфирующее устройствовыполнено в виде двух установленныхвнутри кронштейна и консольно закрепленных упругих пластин, охватывающихнож.На фиг. 1 изображен ротор кустореза; на фиг. 2 - то же,вид сбоку; нафиг. 3 - кронштейн, вид в аксонометрии; на фиг. 4 - демпфирующее устройство, вид в аксонометрии.Ротор кустореза состоит из вала1 с ножами 2, шарнирно закрепленнымина осях 3 с йомощью кронштейнов 4.Внутри кронштейна 4 с помощью болтов,5 крепится демпфирующее устройство 6,которое представляет собой две консольно закрепленные упругие пластины,965394 Данная конструкция ротора по сравнению с известными...

Ротор кустореза

Загрузка...

Номер патента: 965395

Опубликовано: 15.10.1982

Авторы: Долгов, Тесленко, Карапетьян, Метальников, Чумак, Даденко, Поляков

МПК: A01G 23/06

Метки: ротор, кустореза

...жестко закреплены диски 2, связанные между собой осями 3, на которых. шарнирно установлены ножи 4, имеющие две державки 5,на одноь конце которых расположены втулкй 6 для шарнирйого. крепления ножа 4 на осях 3 ротора, а на другом - сосредоточенная масса - боек 7,Это позволяет увеличить ударную массу ножа, особенно при срезании и измельчении ство-, лом древесно-кустарникового материала диаметром 120-150 мм. к 7 имеет криволинейную грань с иным по высоте углом резания -60 о. При угле резания сР меньснижается прочность лезвия,ное, возможна его поломка при а при угле резания Ф свыше зко возрастает усилие резания ного материала, Кроме того, крийная форма рабочей поверхности пособствует более направленному транспортированию измельченной...

Измельчитель пней

Загрузка...

Номер патента: 965396

Опубликовано: 15.10.1982

Авторы: Макарихин, Хювенен, Шегельман

МПК: A01G 23/06

Метки: измельчитель, пней

...с режущим органом 2 3.Недостатком известных измельчителей является низкая эффективность работы.Цель изобретения - повышение эффе-.ктивности работы.1Цель достигается тем,что в накопителе-измельчителя пней над режущим орлеаномсмонтирован конусообразный кожух 6щепопроводом,который расположен соосно с накопителем и снабжен отражателемщепы,На чертежЕ изображен измельчительобщий вид, разрез.Измельчитель включает накопитель1, режущий орган 2, привод 3, подшипник 4, конусообразный кожух 5,который является днищем накопителя1, щепопровод б, отражатель щепы 7,вентилятор 8. Измельчитель закрепляют на манипуляторе 9 и поворачивают,посредством силового цилиндра 10. Работа измельчителя пней осущест.вляется следующим образом.Манипулятором 9...

Способ лесозаготовок и комплекс машин для его осуществления

Загрузка...

Номер патента: 965397

Опубликовано: 15.10.1982

Автор: Горбачевский

МПК: A01G 23/08

Метки: лесозаготовок, машин, комплекс

...при движении .как в прямом, так и в обратном направлениях. Наличие у прицепного транспортного средства двух 4 О дышл позволяет осуществлять его транспортировку сразу двумя машинами, из которых одна соединена с передней тележкой и выступает в роли тягча, а вторая - соединена с задней тележкой и выступает в роли толкателя.В случаях крайне тяжелых природных услОвий:. на грунтах с низкой несуще способностью предпочтительно использовать прием импульсного подтягивания прицепного транспортного средства посредством лебедки с тросом. Лебедка устанавливается как на валочно-погрузочной машине, так и на тягаче, и в то время, как одна из машин подтаскивает прицепное транспорт- Я :ное средство на тросе, другая может выступать в роли...

Лесовалочная машина для валки и трелевки деревьев

Загрузка...

Номер патента: 965398

Опубликовано: 15.10.1982

Авторы: Кирильчик, Симанович, Смеян, Стариченок, Делянов, Жуков, Арабей

МПК: A01G 23/08

Метки: валки, лесовалочная, деревьев, трелевки

...видсбоку; на фиг. 2 - то же, при погрузке дерева в коник; на фиг. 3 - положение захватно-среэающего механима с ползуном в начальный момент исползания по мачте; на фиг. 4 - тоже, в конечный момент сползания ихпо мачте и в момент сброса дереваконик,Лесовалочная машина для валки итрелевки деревьев состоит изсамоходного шасси 1, на раме 2 которого смонтирован коник 3 и валочноогруэочное оборудование, включающеесебя шарнирно-сочлененные стрелуи мачту 5, ограниченную г. обоихсторон упорами 6 и 7, а также имеющую на себе полэун 8, с которым шарнирно сочленено захватно-среэающее устрбйство 9. Мачта 5 снабжена винтовыми направляющими 10, в которых ус-. тановлен полэун 8, 5Лесовалочная машина работает следующим образом.Машина подъезжает к...

Стимулятор для подсочки сосны и способ его получения

Загрузка...

Номер патента: 965399

Опубликовано: 15.10.1982

Авторы: Радбиль, Абрамова, Степанова, Киров, Цикарев

МПК: A01G 23/10

Метки: стимулятор, сосны, подсочки

...натрия. Получают готовый к употреблению раствор 40стимулятора плотностью 1,06 г/смЗ следующего состава, мас,Ъ П р и м е р 2, В 100 г водногораствора сульфитно-дрожжевой бражкиплотностью 1,08 г/см вводят 5 г катамина АБ. После удаления выпавшегоосадка добавляют 5 г хлорида натрия.Получают стимулятор плотностью1,03 г/смЗ следующего состава, мас.%: П р и м е р 3. Аналогично примеру1, но берут раствор плотностью1,08 г/см и вводят 10 г катамина Аб,Получают стимулятор плотностью1,04 г/см следующего состава, мас,В:з Сухие вещества барды,не содержащие лигносульфонатов 8 П р и м е р 4. Аналогично примеру 1, но в барду вводят 10 г оксиалкилдиметиламина. Состав стимулятора мас.Ъ: Сухие вещества барды, не содержащиелигносульфонатов...

Стимулятор смоловыделения при подсочке сосны

Загрузка...

Номер патента: 965400

Опубликовано: 15.10.1982

Авторы: Подольская, Фролов, Егорова

МПК: A01G 23/10

Метки: смоловыделения, сосны, стимулятор, подсочке

...от 20 см ступени толщины и выше.25 для сравнения результатов испытаний подбирают три идентичные группыдеревьев. Приготовление предлагаемого стимулятора производят растворяя 30 в 8 л воды 1 таблетку оранжевого965400 цвета и 1 таблетку желтого цвета поливитаминного препарата пДекамевит".На первой группе деревьев применяют предлагаемый стимулятор следующего состава, г: РетинолТиамина хлорид 0,001 0,002 0,002 0,0030,0000020,020,010,010,0005 0,016 0160 0,080 10 0,160 0,003 0040 0,160 0,075Остальное 0,0801,6000,0008 1,6000,400ДоВл 20 Йа второй группе деревьев при.меняют известный стимулятор следую-. щего состава, г/л: ВыХод живицы при ширине карры 25 см Количествопод- новок Стимуляторы на одно дерево на одну подновку на одну карру ъщ 32 24,6...

Стимулятор смоловыделения при подсочке сосны

Загрузка...

Номер патента: 965401

Опубликовано: 15.10.1982

Авторы: Фролов, Подольская, Егорова

МПК: A01G 23/10

Метки: смоловыделения, сосны, подсочке, стимулятор

...новая лневая нтоте,003 О 075965401 0,000002О,020,010,01 0,0005О,003 0,075Остальное 0,001 О, 0.02 0,002 РетинолТиамина хлоридРибофлавинПиридоксинагидрохлорид 0,003 Выход живицы при ширине карры 25 см Количествоподновок Стимуляторы на однодерево на одну карру на одну подновку г 168. 779,5 1681169,2 168 24,4 32 Предложенный Известный (прототип) 163 756,3 163 1134,5 163 23,6 32 Контроль без стимулятора 100 464,0 100 696,0 100 32 14,5 Формула изобретения ВНИИПИ Заказ 7719/2 Тираж 699 Подписное Филиал ППП "Патент", г.ужгород, ул.Проектная,4 Стимулятор применяют как при краткосрочной, так и при долгосрочной, системах подсочки.П р и м е р. Для подсочки отбирают вполне здоровые деревья 1 - 1 и классов Крафта, от 20 см ступени толщины и и...

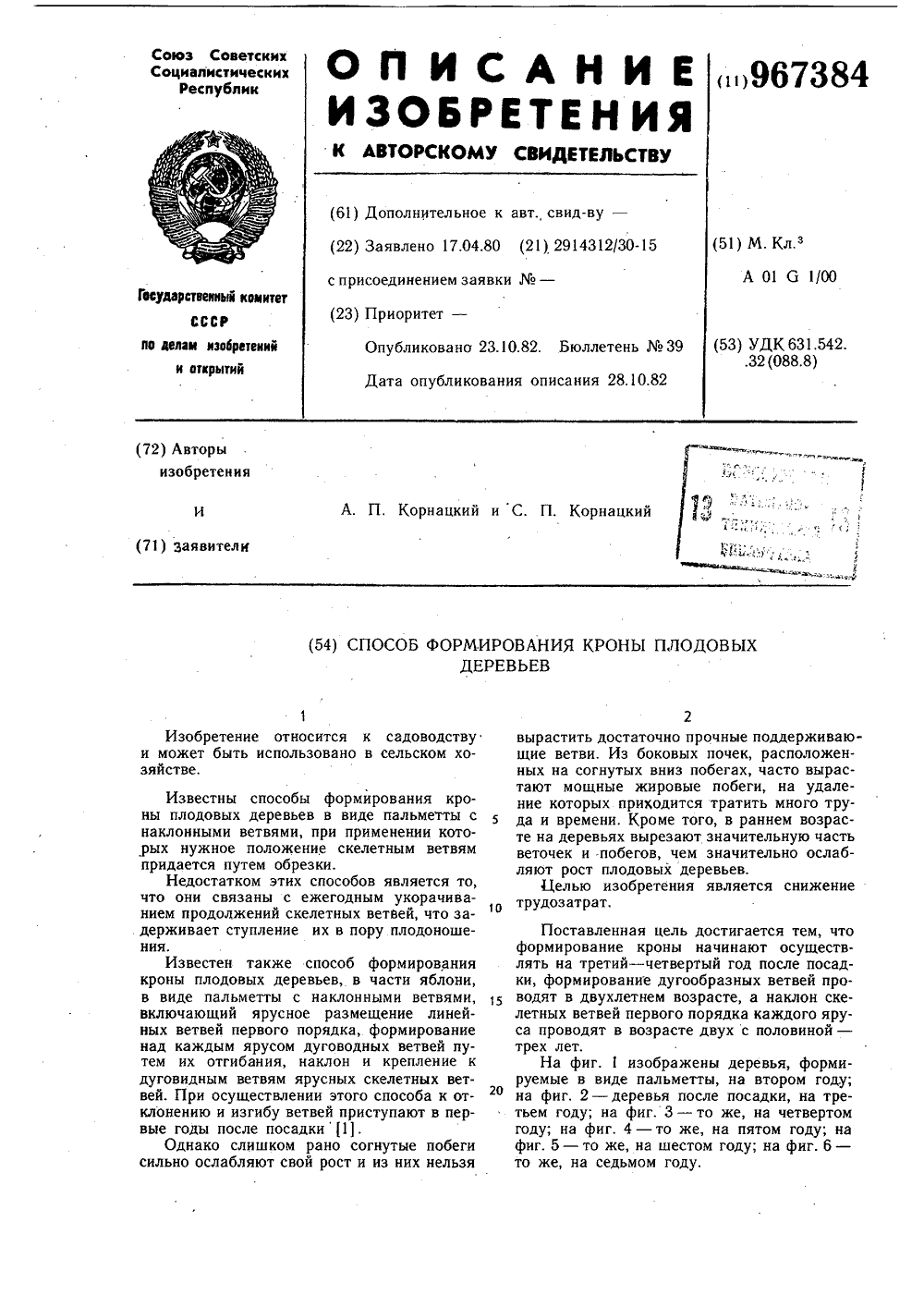

Способ формирования кроны плодовых деревьев

Загрузка...

Номер патента: 967384

Опубликовано: 23.10.1982

Автор: Корнацкий

МПК: A01G 1/00

Метки: кроны, плодовых, формирования, деревьев

...30 - 40 см выше уровня закладки нижнихскелетных ветвей над хорошо развитой почкой, из которой в дальнейшем выращиваютновый побег продолжения центрального проводника.При посадке сада двухлетними саженцами на них при предпосадочной подготовкеотбирают по две хорошо развитые веточки,расположенные на противоположных сторонах стволика и отходящие от него под углом45 - 50, для выращивания из них скелетныхветвей нижнего яруса. Верхнюю из этих веточек укорачивают примерно наполовину, анижнюю так, чтобы ее верхний срез былпримерно на уровне среза верхней ветви,Центральный проводник укорачивают так,что он на 15 - 20 см выше укороченных веточек, отобранных для выращивания из нихнижних скелетных ветвей. Боковые веточки,расположенные на...

Способ получения саженцев кустарниковых растений

Загрузка...

Номер патента: 967385

Опубликовано: 23.10.1982

Автор: Тонконоженко

МПК: A01G 1/00

Метки: растений, кустарниковых, саженцев

...начале весны, до распускания почек, провели укладку побегов крыжовника на маточном участке ягодных культурплощадьа 0,24 га.На расстоянии 6 - 8 см от каждого растения изготовляют борозду, глубиной 8 - 10 см и на ту же глубину гидробуром отмывают скелетные корни растений. Одновременно с изготовлением борозды и отмывом корней вырезают ветви этих растений, находящих967385 Порода Высота Количествосаженцев1 сорта Количествосаженцевна одинотводок Способ укладки растений,см 38,6 4,4 2,8 38,8 3,6 То же Пришпиливание 20 Формула изобретения ся не в плоскости поверхности почвы при их укладке. Далее выполняют. изгиб скелетных корней этих растений и укладку всей надземной части в борозду, а сами корни в изогнутом положении засыпают грунтом...

Способ приготовления субстрата для выращивания шампиньонов

Загрузка...

Номер патента: 967386

Опубликовано: 23.10.1982

Автор: Кирдода

МПК: A01G 1/04

Метки: выращивания, приготовления, шампиньонов, субстрата

...цель достигается тем, что в каныгу добавляют жидкие кровяные отходы, полученную смесь стандартизируют до влажности 60 - 65 вес.%, расфасовывают в тару и стерилизуют при температуре 110 - 115 С в течение 25 - 30 мин.Готовый субстрат поступает в продажу и используется для выращивания шампиньонов на промышленной основе.или в домашних условиях,967386 Формула изобретения Составитель М. ДраниОников Редактор Н. Бобкова Техред И. Верес Корректор Н. Король Заказ 7194/6 Тираж 699 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Известно, что содержимое жулудков жвачных животных, так называемая каныга, состоит главным образом...

Секатор

Загрузка...

Номер патента: 967387

Опубликовано: 23.10.1982

Авторы: Грехов, Маслов, Шаров

МПК: A01G 3/02

Метки: секатор

...9 рычага 10, являющегося спусковым элементом. Собачка 9 связана с рычагом 10 шарнирно и посредством пружины 11. Корпус 1 имеет продольный паз 12, по которому перемещается собачка 9. На колпачке 2 корпуса установлен неподвижный противо- режущий нож 13. Секатор работает следующим образом.Срезаемую ветвь оператор вводит в зев ножей 5 и 13 и пальцами руки начинает прижимать рычаг 10 к корпусу 1. Подвижный нож 5 предварительно врезается в древесину срезаемой ветви, при этом собачка 9 через продольный. паз 12 корпуса входит в зацепление с кольцевой проточкой 8 ударника 6 и упирается в ее торцовую поверхность, перемещая ударник в заднюю часть корпуса, сжимая пружину 7. При дальнейшем нажатии на рычаг собачка, благодаря скосу продольной...

Секатор

Загрузка...

Номер патента: 967388

Опубликовано: 23.10.1982

Автор: Лободанов

МПК: A01G 3/025

Метки: секатор

...поверхностей лезвий некоторый угол, не равный К/Ь (для обеспечения прижатия лезвий друг к другу). Подбор секатора по индивидуальной силе руки рабочего осуществляется закреплением на валу барабана соответствующей съемной муфты 28, выполненной в виде буквы С,Секатор работает следующим образом.Секатор берут правой рукой, придерживая рычаг 7, указательным пальцем поднимают рычаг 22, при этом ось 17 поворачивается, выступ 24 отходит в сторону освобождая выступ 25. Затем большим пальцем нажимают на рычаг 21, который своим нижним концом нажимает нарычаг 13, обе собачки выходят из зацепления с крановым колесом барабана 6, Усилием пружины 4 разводятся рукоятки 1 и 2, гибкий элемент 10 сматывается с барабана 6 натягивая пружину 16. Когда рукоятки...

Вилка для обрезки сучьев с деревьев

Загрузка...

Номер патента: 967389

Опубликовано: 23.10.1982

Авторы: Ремизов, Старостин

МПК: A01G 3/08

Метки: деревьев, вилка, обрезки, сучьев

...выполнена вогнутой,На фиг. 1 изображена вилка, общий вид;на фиг, 2 - вид А на фиг. 1.1 ОПластина 1 вилки прикреплена к соединительному устройству, например, трубе 2,которая соединена с рукояткой 3. Пластина 1 имеет Ч-образный вырез, образующийверхнюю режущую кромку 4 и выступы 5и 6, Выступ 5 выполнен удлиненным посравнению с выступом 6 и заострен, а верхняя режущая кромка 4 имеет одностороннююзаточку. Противоположный выступу 5 нижний край пластины расширен, его режущаянижняя кромка 7 выполнена по вогнутой Олекальной кривой,. за счет чего образуетнижний выступ 8, и заточена со етороны,обратной по сравнению с заточкой верхнейрежущей кромки 4. Пластина 1 закрепленав трубе 2 с наклоном к оси рукоятки 3под углом 5 - 10 и установлена в...

Устройство для контурной обрезки деревьев

Загрузка...

Номер патента: 967390

Опубликовано: 23.10.1982

Авторы: Аникеев, Карташев

МПК: A01G 3/08

Метки: контурной, деревьев, обрезки

...12 редукторов закреплены шестерни 13 и шкивы 14, кинематичесрежимов скорости ки связанные посредством гибкой передачи, например ремней 15 с вышеуказанными приводными шкивами, посаженных на шпонках 16. Шестерни входных валов редукторов находятся в зацеплении с промежуточными шестернями 17, на одном из валиков 18 которых установлена гибкая муфта 19, соединенная с валом привода, например гидромотора 20,Предлагаемое устройство работает следующим образом.При включении гидромотора 20 вращается валик 18 с промежуточной шестерней 17 от которой движение передается на шестерни 13 и далее через редукторы 6 с валиками 7 к звездообразным элементам 8.Одновременно происходит передача вращения к дисковым ножам 4 через входные валы 12 редукторов 6...
