A01G — Садоводство; разведение овощей, цветов, риса, фруктов, винограда, хмеля или морских водорослей; лесное хозяйство; орошение

Страница 119

Устройство для извлечения столбовиз грунта

Загрузка...

Номер патента: 843856

Опубликовано: 07.07.1981

Авторы: Цуканов, Мильштейн, Кирлич, Студзинский, Райлян

МПК: A01G 17/16

Метки: столбовиз, грунта, извлечения

...грунтфиг. 2 - то же, вид сбоку,Устройство для извлечения столбов из грунта содержит раму в виде бруса, снабженную элементами для навешивания на подъемный механизм и захваты с механизмами смыкания, выполненными в виде дву плечих рычагов 1, свободно качающихся в шарнирах 2 между пластинами 3 рамы 4. Приводные гидроцилиндры 5 закреплены с внутренней стороны рычагов 1, свободные плечи которых шарнирно соединены с са О моустанавливающимися губками 6 выше их середины. Рабочие органы устройства установлены на раме 4 с возможностью регулирования их вылета для работы устройства на разных по ширине междурядиях 15 многолетних насаждений, Губки 6 с внутренней стороны снабжены упругими накладками 7 и смонтированы на механизмах смыкания с вылетом...

Способ определения устойчивости насаж-дений осины k ложному осиновому трутовику

Загрузка...

Номер патента: 843857

Опубликовано: 07.07.1981

Авторы: Стороженко, Вишневская

МПК: A01G 23/00

Метки: осины, ложному, трутовику, насаж-дений, устойчивости, осиновому

...трутовиком: если деревья поражены комлевыми гнилями, то насаждение неустойчиво к поражению ложным осиновым трутовиком. Если же комлевая гниль отсутствует, то насаждение устойчиво к поражению ложным осиновым трутовиком,Предлагаемый способ основан на выявлении закономерности, согласно которой ложный осиновый трутовик поражает только те древостои, которые поражены комлевыми гнилями. Комлевые гнили поражают деревья в насаждениях значительно раньше (начиная с 10 лет), чем ложный осиновый трутовик (в 30 - 40 лет). Это дает возможность прогнозировать поражение осины ложным осиновым трутовиком.Устойчивые древостои как в возрасте до 20 лет, так и в возрасте старше 35 лет, не поражаются комлевыми гнилями, а неустой843857 Среднее значение...

Кусторез

Загрузка...

Номер патента: 843858

Опубликовано: 07.07.1981

Авторы: Эпалт, Спрогис, Савельев, Вейдеман

МПК: A01G 23/00

Метки: кусторез

...полосы, между дисками 6, и защиты пружин 8 от растущих деревьев и кустов.Накопитель древесной растительности состоит из кармана, образованного наклонным щитом 12, днищем 13 и стойками 14, и обвязочного приспособления, Обвязочное приспособление состоит из двух обойм 15, 16, выполненных в виде трубчатых полуколец, в которых размещены металлические обвязки 17. Обвязки 17 выполнены одним кольцом из двух полуколец, шарнирно соединенных между собой. Свободные концы выполнены с возможностью их взаимного замыкания. Каждая из половинок обвязки 17 располагается в одну из обойм 15, 16. Обвязки 17 в обоймах 15, 16 подпружинены пружинами 18, которые служат для подачи обвязок 17 в рабочие отверстия. Позади обвязочного приспособления находятся...

Устройство для заготовки деревьеви пней c корнями

Загрузка...

Номер патента: 843859

Опубликовано: 07.07.1981

Авторы: Мазуркин, Новоселов

МПК: A01G 23/02

Метки: заготовки, пней, деревьеви, корнями

...рама может быть соединена с помощью разьемного соединения с базовой машиной (на 5чертежах не показана).Устройство для заготовки деревьев ипней с корнями работает следующим образом,Устройство базовой машиной подводится 10к дереву или пню. До включения в работупил они поворотными рамами 1 устанавливаются под углом а друг к другу. Установка на угол а осуществляется один раз припереходе, например, от валки с корнями к 15валке без корней. Конструктивно возможно предусмотреть и механический поворотна угол а. Плоскость осей узлов устанавливается примерно около центра дерева(или пня). В исходном положении пила 20занимает положение 1 (см. фиг, 3),Включается гидродвигатель 7, которыйвращает с помощью зубчатой передачи 6два кривошипа 5, и...

Вычесыватель корней

Загрузка...

Номер патента: 843860

Опубликовано: 07.07.1981

Авторы: Крауиньш, Бардышев, Лоскутников, Товпегин, Чугин

МПК: A01G 23/06

Метки: корней, вычесыватель

...технике, в частности к устр мдля вычесывания корней,Известен вычесыватель корней, выполненный в виде закрепленных на раме 5зубьев 1, Однако зубья часто забиваются корнями,Известен вычесыватель корней, включающий раму с закрепленными на ней зубьями и вибратором 2, Его недостатком яв Оляется низкое качество вычесывания корней.Цель изобретения - повышение качествавычесывания корней.Это достигается тем, что вычесыватель 15снабжен подрезающим ножом, установленным перед зубьями, одни концы которыхшарнирно закреплены на подрезающем ноже, а другие посредством тяг связаны свибратором. 20На фиг. 1 изображен предлагаемый вычесыватель корней, навешанный на трактор,вид сбоку; на фиг. 2 - вычесыватель корней, вид сзади.Вычесыватель включает раму 1, на...

Машина для корчевки, очистки отгрунта и погрузки пней

Загрузка...

Номер патента: 843861

Опубликовано: 07.07.1981

Авторы: Федунов, Куприянов, Покаместов

МПК: A01G 23/06

Метки: корчевки, погрузки, отгрунта, пней

...последовательно установлены корчующий 4, транспортирующие 5 и метательные б роторы, клыки которых выполнены отогнутыми против направления их вращения, Перпендикулярно оси вращения метательных роторов размещены транспортирующие роторы 7. Сверху и сзади метательных роторов установлен кожух 8, имеющий внутреннюю ребристую поверхность и соединенный с бортом 9 выгрузного транспортера 10 и с боковыми щитами 11, препятствующими выбросу пней на обрабатываемую площадь,торов 5, а секция транспортирующих роторов 7 находится ниже метательных роторов.Машина работает следующим образом.При поступательном движении машины с заглубленным корчующим ротором 4 выкорчеванные пни вместе с грунтом сбрасываются вращающимися транспортирующимипми роторами 5...

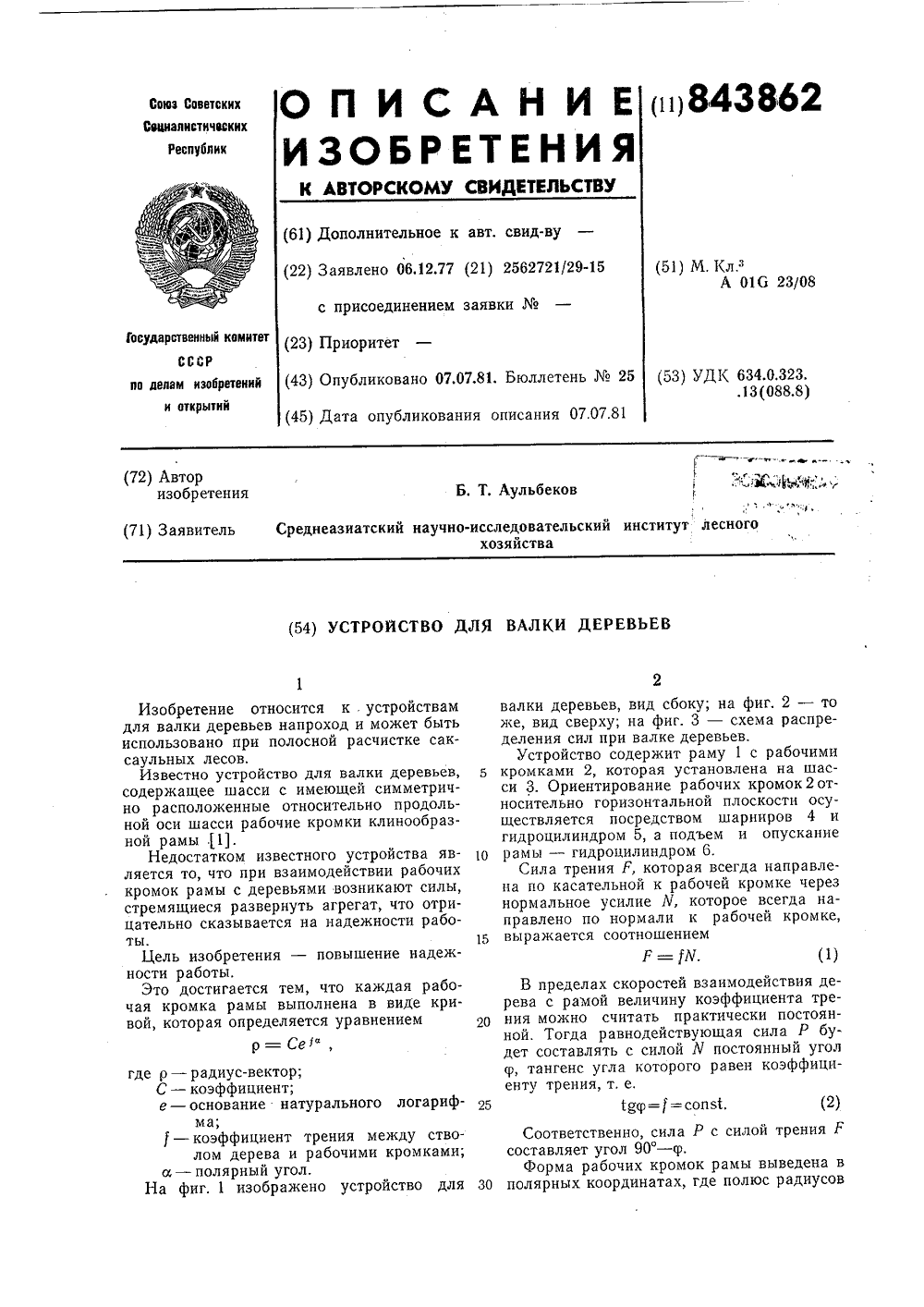

Устройство для валки деревьев

Загрузка...

Номер патента: 843862

Опубликовано: 07.07.1981

Автор: Аульбеков

МПК: A01G 23/08

Метки: деревьев, валки

...действия силы Р - с радиусом- вектором,При задании формы кривой в полярных координатах угол между касательной к кривой и радиусом-вектором определяется соотношением Для данного случая учитывая, что касательной является вектор силы Р, направление линии действия силы Р совпадает с направлением радиуса-вектора 1 д а = 1 д (90 - ) = с 1 д р = - = сопз 1,1У20 и, разделяя переменные, уравнение (3) можно переписать в виде интегрирование которого дает1 пр =а+1 пС,откуда Как видно из уравнения (6), для того,чтобы линия действия равнодействующейсилы Р независимо от точки ее приложенияв пределах ширины захвата рабочего органа проходила через след центра тяжестиагрегата в горизонтальной плоскости, рабочие кромки рамы надо выполнить в...

Зажимное устройство корнеперерезающегомеханизма

Загрузка...

Номер патента: 843863

Опубликовано: 07.07.1981

Авторы: Козлов, Tаубер

МПК: A01G 23/08

Метки: корнеперерезающегомеханизма, зажимное

...рычага выполнен с клинообразным ножом 11, угол заточки которого 9 - 12". Клинообразные ножи выполнены с гребнем 12 высотой до 15 мм. При врезгнии клинообразного ножа в дерево происходит выпучивание древесины и, чтобы не происходило отталкивания клинообразного ножа, в нем выполнена выемка 13.Зажимное устройство работает следующим образом.Шток 3 гидроцилиндра 2 толкает рычаг 4, при этом происходит его поворот относительно шарнира 5, что вызывает радиальное перемещение к центру конца этого рычага, несущего ось 7. При этом такое же радиальное перемещение получает двуплечпй рычаг Ь, что вызывает перемещение клинообразного ножа 11 этого рычага к стволу дерева у корневой шейки и одновременное перемещение в радиальном направлении прижима...

Устройство для срезания деревьевнапроход

Загрузка...

Номер патента: 843864

Опубликовано: 07.07.1981

Авторы: Захаров, Сабов, Бит

МПК: A01G 23/08

Метки: срезания, деревьевнапроход

...на нем в двух параллель 5ных плоскостях и под углом один относительно другого ножами 1 и 21,Недостатком известных устройств явля.ется значительная энергоемкость срезаниядеревьев в связи с большими силами резания.Цель изобретения - снижение энергоемкости.Это достигается тем, что ножи установлены на корпусе посредством двух вертикальных осей, скрещены в вертикальном направлении и подпружинены относительнокорпуса.На фиг. 1 изображено устройство длясрезания деревьев, вид сверху; на фиг. 2 -то же устройство, вид спереди,На корпусе 1 устройства посредствомосей 2 и 3 смонтированы имеющие зубчатые кромки ножи 4 и 5, которые подпружинены относительно корпуса пружинамиб и 7 и в исходном положении образуютравные с осью устройства углы тр...

Стимулятор смолообразования

Загрузка...

Номер патента: 843865

Опубликовано: 07.07.1981

Авторы: Кабанов, Собакинский, Дрочнев, Киров, Перелюбский

МПК: A01G 23/10

Метки: стимулятор, смолообразования

...средства И).Известен стимулятор смолообразования на основе кормовых дрожжей (2), содержащий воду, Недостатком стимулятора смолообразования на основе кормовых дрожжей является малый срок действия и его невысокая эффективность.Цель изобретения состоит в повышении срока воздействия и эффективности действия стимулятора.Поставленная цель достигается тем, что стимулятор смолообразования содержит ацетилсалициловую кислоту при следующем соотношении компонентов, вес, %:Кормовые дрожжи 0,1 - 10,0 Ацетилсалициловая кислота 0,1 - 1,0 Вода Остальное СМОЛООБРАЗОВАИ И В таблице приведены результаты изучеия влияния дрожжевого экстракта с добавой ацетилсалициловой кислоты на выход сивицы. Как видно из таблицы, дрож тракт с добавкой ацетилсалицил ты...

Способ рассоления и рассолонцеванияпочвы

Загрузка...

Номер патента: 843866

Опубликовано: 07.07.1981

Авторы: Глухов, Вознесенский, Александров, Сабдыкеева, Матаев

МПК: A01G 25/00

Метки: рассолонцеванияпочвы, рассоления

...7,35 0,28 0,1 Я 0,512 40 - 60 0,87 4,849 1,Я 0,20 0,012 0,006 0,099 0,1382,26 0,004 0,002 0,20 0,164 0 - 20 4,48 0,36 0,095 0,344 0,40 2,050 0,17 0,003 0,10 2,100 0,2033,33 0,021 0,002 0,164 0,0050,25 5,51 0,41 0,117 0,431 20 - 40 90 0,70 0,08 0,004 0,028 0,190 0,240 0,002О, 10 0,002 0,164 7,99 0,26 0,1 78 0,6 16 40 - 60 0,11 3,949 3,93 0,93 0,0040,11 0,0300,49 0,117 2,450 0,0160,80 0,002 0,164 0 - 20 3,05 0,96 0 048 0 27 0,061 1,00 0,008 0,002 0,106 2,200 0,0040,20 0,001 0,082 20 - 40 0,072 0,252 3,42 0,28 45 0,22 0,07 0,004 0,1572,59 0,015 0,082 1,700 0,0050,25 0,002 О,64 4,40 0,41 0,092 0,343 О,1 0,50 стей направлены навстречу внешнемуэлектрическому полю.Двойные слои, образованные главнымобразом ионами Н+ и ОН - , значительно5 более...

Устройство стабилизации двухконсольнойфермы

Загрузка...

Номер патента: 843867

Опубликовано: 07.07.1981

Авторы: Колмаков, Плуме, Кронберг, Скуя

МПК: A01G 25/00

Метки: двухконсольнойфермы, стабилизации

...тяги 7, соединенной шарниром 8 с другим плечом рычага 4 и,следовательно, среднее положение фермы, соединенной шарниром 9 с тягой 7.При наезде на препятствие рама поворачивается в вертикальной плоскости, а ферма вследствие сил инерции сохраняет на чальное положение, При этом двуплечий рычаг 4 вместе с тягой 5 поворачивается вокруг шарнира 10, причем шток гидроцилиндра 3, соединенный шарниром 11 с рычагом 4, перемещается внутри гпдроцп линдра.Вследствие того, что в надпоршневой полости гидроцилиндра установленное давление имеет величину, достаточную для преодоления сил трения в шарнирах подвески 15 и устройстве управления фермой, а также дополнительных сил, необходимых для стабилизации положения фермы параллельно почвы при езде по...

Система капельного орошения

Загрузка...

Номер патента: 843868

Опубликовано: 07.07.1981

Авторы: Дмитренко, Драгомирецкий, Маранец, Чалый, Маслов, Маслова

МПК: A01G 25/02

Метки: капельного, орошения

...изменяется таким образом, чтобы давление в напорном трубопроводе соответствовало заданному.На фиг. 2 а - график изменения расхода воды; б - график изменения сопротивления гидравлической сети; в - график изменения выходного сигнала блока сравнения; г - график изменения давления, развиваемого насосным агрегатом; д - график изменения давления в напорном трубопроводе; е - координата времени.Система работает следующим образом, После подключения к двигателю 1 насосного агрегата 2 и источника 12 переменного тока с заданной начальной частотой, соответствующей созданию требуемого числа оборотов насосного агрегата, и последовательного задания давления в напорном трубопроводе 4 включается в работу расчетное число оросительных трубопроводов 5 с...

Способ поверхностного полива

Загрузка...

Номер патента: 843869

Опубликовано: 07.07.1981

Авторы: Шуравилин, Касьянов

МПК: A01G 25/02

Метки: полива, поверхностного

...кой, а подачу странство межднятые во ники информе при экспретиН. Костяков,3 124, 1951.тент Англииототип). ации, пре:Основы м Исто внимани 1. А,М., с. 12 2. Па 19 бб (прспосоокрыв а нарезают ют дно их я 8 которой пленки в гоют в почву и подсоединяелиорации,кл.А 1 В,ая1023408,ыв ети Изобретение относится к сельскомузяйству, в частности к мелиорации,Известен способ поверхностного полпропашных культур по бороздам 1. Нстатком его являются значительные при воды на испарение.Известен другой способ поверхностполива по бороздам, по которому вборозды на некоторой глубине укладют синтетическую пленку 2.Данный способ снижает потери водьглубинный сброс, но не снижает испарес поверхности борозд.Цель изобретения - снижение исп Цель достигается...

Поливной трубопровод для капельногоорошения

Загрузка...

Номер патента: 843870

Опубликовано: 07.07.1981

Авторы: Дюсенова, Изтелеуов, Жангарин

МПК: A01G 25/02

Метки: капельногоорошения, поливной, трубопровод

...другому варианту исполнения (фиг.3 Б и 4) поливной трубопровод состоит из сборных труб 1 и цилиндро-конических камер 7 с кольцевыми фильтрующими элементами 8, к которым примыкают водоотводящие трубки 6. Поливной трубопровод подклю чен к распределительному трубопроводу 8.Работает поливной трубопровод (фиг. 1 и 2) следующим образом.Текущая по трубопроводу вода на выходе из местного сужения - диафрагмы 3 1 б увеличивает скорость и за диафрагмой образуется кольцевая зона пониженного давления с вихревым движением потока. Из зоны пониженного давления часть воды через фильтрующий слой 5 просачивается в 20 диафрагму 3 и по трубке 6 подается в корневую систему растения, а часть воды вместе с плавающими телами и механическими примесями,...

Поливной трубопровод для капельногоорошения

Загрузка...

Номер патента: 843871

Опубликовано: 07.07.1981

Авторы: Жангарин, Касымбеков, Дюсенова

МПК: A01G 25/02

Метки: капельногоорошения, поливной, трубопровод

...и уменьшает засорение капельниц,25 бо- лан Изобретение относится к сельскому хозяйству. Трубопровод может быть использован для капельного орошения растений.Известен трубопровод для капельногоорошения, включающий капельные водовы. 5пуски в виде пластин 1.Известно также устройство для капельного орошения, содержащее наружныйтрубчатый элемент с отверстиями, расположенными равномерно по длине, и внутрен Оний элемент, коаксиальный с наружнымтрубчатым элементом 21.Недостатком указанных устройств является засоряемость капельниц.Цель изобретения - уменьшение засоряемости капельниц.Это достигается тем, что трубопровод,включающий сборные трубы с капельницами, снабжен фильтрами, выполненными ввиде вихревых цилиндрических камер стангенциальными...

Система подпочвенного орошения

Загрузка...

Номер патента: 843872

Опубликовано: 07.07.1981

Авторы: Кагальников, Григоров

МПК: A01G 25/06

Метки: подпочвенного, орошения

...величины не- вязки потерь напора в обоих кольцах. В приведенной схеме это условие обеспечивается при наличии оптимальной величины напора, равной 0,45 - 0,5 м (в голове системы напор 1 - 1,2 м), в командных точках а, аь б, бь Для этого соотношение диаметров - ; - ; - должно быть равно 2 - 3.в АтвТогда при выполнении указанного вышеусловия питание увлажнителей 4 будет обеспечиваться с двух сторон (из точек а, б 30 и аь б раздельно), что позволит выравнить,77 7 7 7 Составитель Е. СолдатоваТехред А, Камышиикова Корректор А. Степанова Редактор Л. Ушакова Заказ 1558/10 Изд. Мо 429 Тираж 712 Подписное НПО Поиск Тосудзрственнсго комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5 Типография, пр, Сапунова, 2...

Оросительная установка

Загрузка...

Номер патента: 843873

Опубликовано: 07.07.1981

Авторы: Шевченко, Субботин

МПК: A01G 25/09

Метки: оросительная

...13 и 14 через токопроводы с токосъемниками 16, смонтированными под поворотной платформой 5. Решетчатая центральная опора 7 прикреплена к платформе 5 посредством домкратов 27.Оросительная установка работает следующим образом.При повышении температуры воздуха или снижении влажности воздуха до предела, определяемого видом орошаемой культуры, по сигналу датчика 22 или 23 блок управления 20 формирует сигнал на подачу напряжения на катушку электромагнитного вентиля 13, при открывании которого вода из оросительной сети по водопроводящей трубе 2, колонне 6 и водопроводящему стояку 12 через вентиль 13 поступает в трубопровод 10 водопроводящего пояса, выходя из которого, через дождевальные насадки распыляется до мелкодисперсного состояния, При...

Способ формирования кроны плодовыхдеревьев

Загрузка...

Номер патента: 852247

Опубликовано: 07.08.1981

Автор: Черепахин

МПК: A01G 1/00

Метки: формирования, кроны, плодовыхдеревьев

...кроныс открытым центроми умеренной обрезкой ния кроны. При оптимальных углах наклона ветвей, открытом центре и слабой обрезке деревья рано начинают плодоносить. С началом плодоноше ния применяют или приемы автономно- го (в пределах дерева) крепления ветвей между собой или устанавливают опорные системы в виде двухплоскостных наклонных Ч-образных шпалер, пос. тавленных вдоль рядов. В этих целях может быть применена опорная система типа Татура Треллис.П р и м е р. Предложенный способ Формирования кроны плодовых деревьев и его отдельные элементы разрабатывались и подвергались эксперименталь ной проверке с 1965 по 1975 г,г. в учебно-опытном хозяйстве Кубань Кубанского СХИ, в совхозе 1 Агроном Динского района Краснодарского края и в совхозе...

Парник

Загрузка...

Номер патента: 852248

Опубликовано: 07.08.1981

Автор: Смельницкая

МПК: A01G 9/14

Метки: парник

...относительно оси их крепленпри этом дугообразные секторы имеют пспособления для фиксации их располония на оси.На фиг, 1 изображен предлагаемый пник, продольный разрез; на фиг. 2 - тов закрытом положении, поперечный разна фиг. 3, 4 - то же, в открытом полонии; на фиг. 5 - то же, в полузакрытомложении.Парник состоит из левого и правого сторов 1 и 2, обтянутых пленкой 3, дшарнирных опор 4, укрепленных к повености земли вбиванием их в землю, приссоблений 5 для фиксации секторов,Левый сектор имеет радиус несколько больший, чем правый, для возможности входа каркасов один в другой. Посредством приспособлений 5 секторы фиксируются при полузакрытом положении в виде зонта.Такая конструкция позволяет легко, не сним-я пленки с каркаса, осуществить...

Устройство для стериализации почвыпаром

Загрузка...

Номер патента: 852249

Опубликовано: 07.08.1981

Авторы: Прищеп, Панарин, Гарбуз, Кабалоев

МПК: A01G 11/00

Метки: почвыпаром, стериализации

...при обезем, что клинообразные горизонтально со сметельно другого по верли и закреплены на по- торцами, причем пароя расположены с тыльНа фиг. 1 изображено предлагаемое устройство, вид сбоку; на фиг. 2 - то же, вид спереди; на фиг. 3 - разрез А - А фиг. 2.Предлагаемое устройство для обеззараживания почвы паром навешивается на трактор (или другую машину) и состоит из рамы 1, с которой жестко соединен парораспределительный коллектор 2 с подводящим паропроводом 3, рабочих органов 4 для подвода пара (перфорированные ножи); закрепленных на раме 1 и соединенных прорезиненными патрубками 5 с парораспределительным коллектором 2, а также опорного колеса 6 и навески 7. Для исключения утечки пара в воздух теплицы предусмотрено эластичное укрытие 8...

Способ выращивания саженцев плодовыхкультур и винограда

Загрузка...

Номер патента: 852250

Опубликовано: 07.08.1981

Авторы: Панкин, Толочко, Некрасова

МПК: A01G 17/00

Метки: плодовыхкультур, винограда, саженцев, выращивания

...черенки или их прививки в феврале - марте высаживали по одному в полиэтиленовые чехлики (стаканчики без дна),предварительно заполненные пропаренными опилками. Высота чехликов 20, диаметр7 см. Опилки в чехлики набивают плотно,но так, чтобы без особых усилий в них за 4тем можно было при проворачивании поме- стить черенки при глубине посадки 10 - 12 см (на два узла). Высадку прививок плодовых деревьев производили в чехлики высотой 15 - 17 и диаметром 10 - 12 см, при этом посадка проводйтся одновременно с набивкой чехликов пропаренйыми опилками.Чехлики с высаженными в них прививками или черенками устанавливали вертикально вплотную на перфорированные поддоны (диаметр отверстий на поддоне не более 20 мм, отверстия отстоят на расстоянии...

Дубенцовский способ ведения виноградногокуста b укрывной зоне и устройстводля его осуществления

Загрузка...

Номер патента: 852251

Опубликовано: 07.08.1981

Авторы: Кудрявцева, Кудрявцев

МПК: A01G 17/00

Метки: ведения, зоне, дубенцовский, устройстводля, укрывной, виноградногокуста

...задерживают головку 8. В собранном виде секции шпалер подвешивают растяжками 3 к пластинам 13, закрепленным на торцах перекладины 14, Крайние в ряду секции шпалер нижними частями крепятся к узлам 6, состоящим из закрепленных в грунте столбиков 15 и натяжных проволок 16. Проволока 7, растяжки 3 и проволока 16 на концах имеют одинаковые по размеру и форме головки 8, а распорки 2, пластины 13 и столбики 15 снабжены одинаковыми по размеру и форме прорезями 9, расположенными на разной высоте (для лучшей регулировки высоты подвеса шпалер расстояния между прорезями на пластине 13 отличаются от расстояний между прорезями в распорках 2). В горизонтальном положении шпалера удерживается при помощи зацепов 5, закрепленных на вертикальной части опоры...

Способ формирования виноградногокуста

Загрузка...

Номер патента: 852252

Опубликовано: 07.08.1981

Автор: Гусейнов

МПК: A01G 17/02

Метки: формирования, виноградногокуста

...1, год 3) формируют второе колено 2-образного изгиба, Весной в период вегетации обломкой удаляют все побеги, развившиеся ниже 40 см от поверхности почвы, а выше оставляют при однорукавной 4 - 5 удобно расположенных побегов, при двух- рукавной - 2 - 3 побега на каждой стрелке, В четвертую вегетацию (фиг. 2, год 4) при обрезке оставляют 3 - 4 сильных стрелки, подрезанные в зависимости от целей использования на различную длину. Верхние две стрелки подрезают длинно и подвязывают вдоль второго яруса проволок. Ниже- расположенные стрелки подрезают до уровня второго яруса проволок.Весной выламывают побеги, развившиеся в нижней части стрелок, оставленных на формирование разветвлений. Одновременно нормируют и нагрузку на куст. Оптимум следует...

Виноградная шпалера в. и. булгару

Загрузка...

Номер патента: 852253

Опубликовано: 07.08.1981

Автор: Булгару

МПК: A01G 17/06

Метки: шпалера, виноградная, булгару

...в зоне пересечения шпалерных столбов, концы которых распо ложены перпендикулярно полке и соединены в месте перегиба поперечной планкой.На чертеже изображена виноградная шпалера, общий вид.Виноградная шпалера содержит Х-образ но скрепленные шпалерные столбы 1 и 2 сэлементами 3 крепления шпалерной проволоки 4. В зоне пересечения шпалерных столбов 1 и 2 установлена горизонтальная полка 5. Изогнутые нижние концы столбов 15 1 и 2 соединены между собой планкой 6 иусилены накладными уголками 7.Механизированная запрессовка шпалерыосуществляется нажатием на поперечную планку 6, которая в данном случае служит 20 упором и одновременно усиливает прочность шпалеры. Извлечение шпалеры осуществляется зацеплением ее за планку 6сццНа...

Устройство для отделения древеснойзелени

Загрузка...

Номер патента: 852254

Опубликовано: 07.08.1981

Авторы: Быков, Александров, Вассель

МПК: A01G 23/00

Метки: древеснойзелени, отделения

...тем, что приемный бункер соединен с отводящим пневмопроводом,в котором перед местом его соединения сбункером установлена заслонка.Кроме того, в бункере в месте сония его с отводящим пневмопроводоновлена сетка,На чертеже схематично изображено устройство для отделения древесной зелени.Устройство содержит подающий орган 1,термокамеру 2, барабан 3, приемный бункср 4, питатель 5, отводящий пневмопроводб, соединенный с бункером, перемычку 7,приводную заслонку 8 и сетку 9.Устройство работает следующим образом.Сучья и ветви с помощью подающего органа 1 поступают в барабан 3, заключенный852254 Формула изобретения Составитель С. Краснов Редактор Т. Юрчикова Тскред А. Камышникова Корректоры: 3. Тарасова и Е. Осиповаираж 712 Подписное делам...

Машина для обескрыливания лесныхсемян

Загрузка...

Номер патента: 852255

Опубликовано: 07.08.1981

Авторы: Свиридов, Нартов, Полупарнев

МПК: A01G 23/00

Метки: лесныхсемян, обескрыливания

...семян содержит цилиндрический корпус 1 с сетчатым дном 2, смонтированный внутри цилиндрического корпуса 1 соосный ему вал 3 с закрепленной на нем крыльчаткой 4, имеющей контактирующие с цилиндрическим корпусом 1 щетки 5, бункер 6 с питателем 7 и привод 8. Машина снабжена имеющим на наружной поверхности рифления барабаном 9, который установлен в цилинд-1 ПО Пои ираж 723 исное ппографпи, пр. Сапунова,рическом корпусе 1 соосно крыльчатке 4, которая имеет дополнительные щетки 10 для контактирования с рифленой поверхностью барабана 9. Рифления барабана 9 расположены параллельно оси вращения 5 крыльчатки 4. Для подачи семян в верхнюю часть барабана 9 имеется окно 11, Под сетчатым дном 2 цилиндрического корпуса 1 установлен лоток 12 для...

Машина для обработки приканавныхполос

Загрузка...

Номер патента: 852256

Опубликовано: 07.08.1981

Авторы: Гиршин, Кусков, Кудимов

МПК: A01G 23/06

Метки: приканавныхполос

...диск 8, смонтированный на подпружиненном рычаге 9, который установлен на поворотном штыре 10, закрепленном на раме 2. Ось вращения диска 8 в горизонтальной плоскости имеет угловое смещение к относительно оси штыря 10. Этим достигается плотное прилегание конической поверхности диска к откосу канавы в рабочей зоне корчующего ротора. Рабочее и транспортное положение диска в вертикальной плоскости обеспечивается поворотом рычага 11, связанного с гидроцилиндром 12. Привод рабочих органов машины осуществляется от двигателя 13.Машина работает следующим образом. Прицепное шасси 1 с поднятым в транспортное положение коническим диском 8 устанавливается параллельно оси канавы. Одновременно с опусканием диска 8 в осушительную канаву включается...

Способ полосной корчевки пней

Загрузка...

Номер патента: 852257

Опубликовано: 07.08.1981

Авторы: Голушко, Петров, Русских

МПК: A01G 23/06

Метки: корчевки, пней, полосной

...невоз О можность корчевки пня без остановки агрегата.Известен способ, заключающийся в корчевании пней при непрерывном движении корчевального агрегата 2. 1Недостатком этого способа является большая энергоемкость процесса корчевания и удаление при корчевке богатого гумусом верхнего слоя почвы.Цель изобретения - снижение энергоем кости, повышение производительности и сохранение гумусового слоя почвы.Поставленная цель достигается тем, что корчевку пней производят путем раскалывания пня на две части, раздвигая в сторо ны расколотых частей при одновременном перерезании изнутри раскола напряженно- изогнутых корней, причем процесс корчевки и расчистки полос выполняют с помощью вибрации. 3 полоснои корчевки пнеи особом позволит снизить852257...

Устройство для корчевки пней

Загрузка...

Номер патента: 852258

Опубликовано: 07.08.1981

Авторы: Сафронов, Демин, Соколов, Серкин, Шегельман, Медведев

МПК: A01G 23/06

Метки: корчевки, пней

...Привод челтостей захвата 2 осуществляется силовыми цилиндрами 5. Каждая опорная плита 4 выполнена с жестко установленным на ее рабочей ттоверхности ножом 6, который выполнен кольцеобразным по форме опорной плиты 4. Внутри кольцеобразного ножа 6 смонтирован дисковый толкатель 7, закрепленный на опорной плите 4 при помощи направляющих пальцев 8 и подпружиненный пружиной 9. Для очистки пней от грунта устройство может быть снабжено вибратором и навешивается на манипулятор 10 лесозаготовительной машины.Устройство работает следующим образом,Устройство с раскрытыми челюстями захвата 2 наводят на пень и захватывают его,Заказ 1817/18 Изд. Ме 402 Тирагк 749 Гголппсп 1 е НПО Поиск Государственного комитета СССР по делам изобретений н открьг;пй...
