Способ первичной обработки заго-товленного леса

Загрузка...

Номер патента: 820736

Опубликовано: 15.04.1981

Авторы: Архипов, Игутова, Ильницкий, Рахманин, Мирошников, Ключников

МПК: A01G 23/00

Метки: первичной, заго-товленного, леса

...радиально по кругу, обработку леса - при его поперечном перемещении, а выгрузку готовой продукции за обрабатывающим агрегатом - при его перемещении по окружности. На чертеже показана схема осуществления способа.Способ осуществляют следующим образом.Заготовленный лес в виде деревьев или хлыстов укладывают в штабель радиально по кругу 1, обрабатывающую установку 2, например, слешер или агрегат, производящий ряд операций (окорку, сучкорезку, раскряжевку), надвигают по окружности на штабель с одновременной подачей на нее бревен или хлыстов каким-либо подающим устройством 3. Обработанный заготовленный лес 4 уже в виде сортиментов укладывают по кругу сзади обрабатывающей установки 2 в противоположную надвиганию сторону, перемещают его...

Подвеска захватно-срезающегоустройства лесозаготовительноймашины

Загрузка...

Номер патента: 820737

Опубликовано: 15.04.1981

Авторы: Вахнеев, Крячек, Антонов

МПК: A01G 23/08

Метки: захватно-срезающегоустройства, лесозаготовительноймашины, подвеска

...котором свободно установлены верхний 6 и нижний 7 поршни, имеющие уплотнения 8, и направленные навстречу друг другу хвостовики 9, Поворотный вал 5 помещен вместе с. поршнями 6 и 7 внутри гильзы.10, которая снабжена патрубком 11 для подачи рабочей жидкости между поршнями 6 и 7.Между торцовыми поверхностями поршней 6 и 7 и перемычками 2 установлены фрикционные прокладки 12.гоПодвеска работает следующим образом.В момент направления рабочей головкина дерево машинист-оператор включает подачу рабочей жидкости во внутреннюю по820737 Составитель А. КТехред А. БойкасТираж 700Государственного келам изобретений исква, Ж - 35, РаушПатент, г, Ужгоро ондратюкКорректор Г. РПодписноеомитета СССРоз крытийкая наб д 4/5д ул Проектная 4 едактор...

Режущий орган валочной машины

Загрузка...

Номер патента: 820738

Опубликовано: 15.04.1981

Автор: Агапонов

МПК: A01G 23/08

Метки: режущий, валочной, орган

...формы, причем выступы 7 одного зуба 4 смещены относительно другого.На цепи 3 ус 1 ановлены транспортирующие зубья 8 трапециевидной формы, Скалывающие зубья 4 также выполнены трапециевидной формы для снижения вибраций, Нож 1 выполнен с направляющими 9, в которых перемещается цепь 3.Устройство работает следующим образом.Перед заглублением режущего органа в древесину цепь 3 приводится в движение, Нож 1 с вращающейся цепью 3 заглубляется посредством механизма подачи в древесину. Режущие кромки 2 осуществляют надрезание волокон древесины. При этом скалывающие зубья 4 производят послойное срезание надрезанной части волокон, которые измельчаются зубчатой рабочей кромкой и проходят через отверстие 5 к транспортирующим зубьям 8. Происходит...

Устройство для отделения вершиндеревьев

Загрузка...

Номер патента: 820739

Опубликовано: 15.04.1981

Автор: Икко

МПК: A01G 23/08

Метки: отделения, вершиндеревьев

...противовес 8. Тяга 5 закрепена на двуплечем рычаге 7. со сторои ны противовеса 8. Надрезаюший нож 6 снабжен электрическим приводом 9 с разомкнутым магнитопроводом статора 10, дуговой ротор 11 которого прикреплен к противовесу 8. Ротор 11 снабжен короткозамкнутой обмоткой, включающей аксиальнонаправлено ные стержни 12, замкнутые по концам накороткодвумя токопроводящими шинами 13; В пазы 14 статора 10, огибающего дуговой ротор 11, уложена многофазная обмотка 15.гГГ Г Для автоматического управления на консоли вала (не обозначен) установлен барабанный переключатель 16. Обратный ход ограничивается эластичным упором 17. Устройство работает следующим образом. При подаче тока в многофазную обмотку 15 статора 10 возникает бегущее магнитное...

Режущий орган лесозаготовительноймашины

Загрузка...

Номер патента: 820740

Опубликовано: 15.04.1981

Авторы: Матюшкин, Люманов, Беловзоров

МПК: A01G 23/08

Метки: орган, режущий, лесозаготовительноймашины

...частей древесины в противоположных направлениях. Облегчению выноса перерезанных частей 16 способствует то, что высота В полости 7 больше минимального расстояния с между гранями 13.Режущий орган работает следующим образом.Корпус 1 с ножами 4 и 5 надвигается на дерево 17. При этом ножи 4 и 5 перерезают волокна. Перерезанная часть 16 древесины по мере надвйгания корпуса 1 с ножами 4 и 5, сжимаясь, проходит между передними режущими гранями 13 ножей 4 и 5 и попадает. в полость 7. Перерезанная часть древесины перед тем, как попасть в полость 7, раскалывается вдоль волокон участком передней режущей грани 13 ножа 5, перекрывающей переднюю режущую грань 13 ножа 4 на величину а. Поскольку высота В полости 7 больше наименьшего расстояния с между...

Лесозаготовительная машина

Загрузка...

Номер патента: 820741

Опубликовано: 15.04.1981

Авторы: Ерыгин, Андреев, Кралин

МПК: A01G 23/08

Метки: лесозаготовительная

...рама имеет возможность поворота в вертикальной плоскости при помощи гидроцилиндра 12,Работа лесозаготовительной машины осуществляется следуюшим образом.При подходе лесозаготовительной машины к очередному дереву коник 2 и размещенный на нем манипулятор 3 поворачиваются в направлении дерева, подлежашего разделке. При этом разделочная рама подводится к дереву всегда с одной стороны путем поворота коника 2 и манипулятора 3 по часовой стрелке, после чего при помоши манипулятора 3 разделочная рама прижимается к дереву и фиксируется на нем путем включения механизмов захвата 7, обрезки сучьев 10 и осуществления прижима рябух протас кивающего механизма 9. При включении раскряжевочного устройства 8 происходит срезание дерева, после чего...

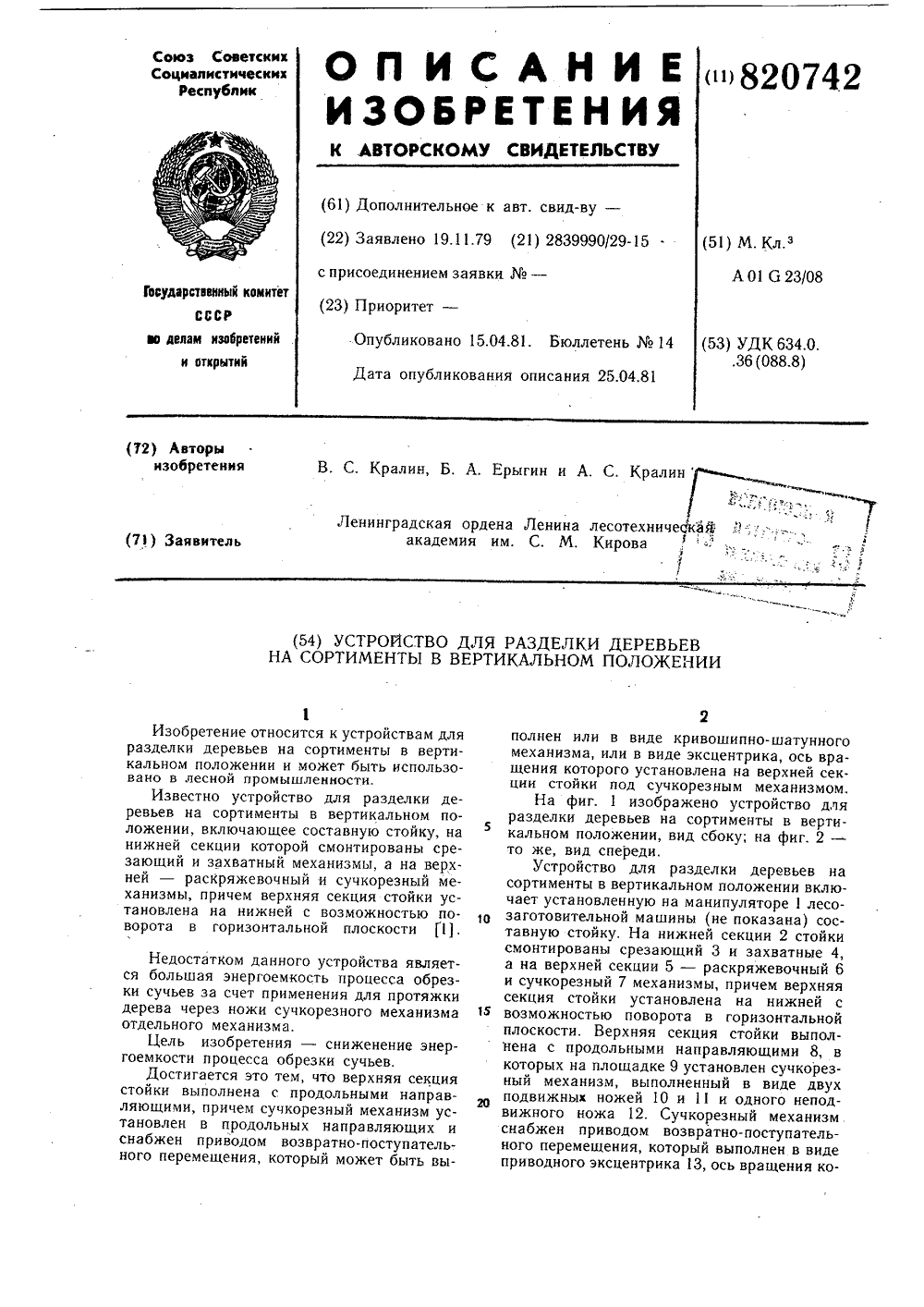

Устройство для разделки деревьевна сортименты b вертикальном по-ложении

Загрузка...

Номер патента: 820742

Опубликовано: 15.04.1981

Авторы: Ерыгин, Кралин

МПК: A01G 23/08

Метки: по-ложении, разделки, сортименты, вертикальном, деревьевна

...двух подвижных ножей 10 и 11 и одного неподвижного ножа 12. Сучкорезный механизм снабжен приводом возвратно-поступательного перемещения, который выполнен в виде приводного эксцентрика 13, ось вращения коФормула изобретения 1 а иг. 1 Составитель Т. Ив н Техред А. Бойкас Тираж 700 ВНИИПИ Государственного ком по делам изобретений и о 113035, Москва, Ж - 35, Раушска илиал ПГ 1 П Патент, г. Ужгород, кинаКорректорПодписноеитета СССРткрытийя наб., д. 4/5ул. Проектная Редактор М, ДыльЗаказ 1534/1 Решетник 3торого установлена на верхней секции стойки под сучкорезным механизмом. Привод может быть выполнен и в виде кривошипно-шатун-. ного механизма.Устройство для разделки деревьев на сортименты в вертикальном положении работает следующим...

Захватно-срезающее устройстволесозаготовительной машины

Загрузка...

Номер патента: 820743

Опубликовано: 15.04.1981

Авторы: Кушляев, Ермаков, Ронжин, Ищенко

МПК: A01G 23/08

Метки: устройстволесозаготовительной, захватно-срезающее

...соединяется с поворотным валом 13 подвески 14. В свою очередь подвеска 14 посредством шарнира 15 соединяется с манипулятором 16 лесозаготовительной машины. Подрезающая пильная шина 2 снабжена валочным органом 17, состоящим из подвижных пластин 18, эластичной камеры 19, шарниров 20. Ось поворота срезающей пильной шины 4 вынесена. вперед от продольной оси подрезающей пильной шины 2 на 1,02 - 1,05 ширины пильной шины,Устройство работает следующим образом. Посредством манипулятора 16 корпус 1 подводится к дереву и устанавливается с помощью поворотного вала 13 продольной осью в направлении валки. После установки корпуса 1 в исходное положение дерево зажимается захватно-срезающим устройством посредством захватов 7 и 8. Затем производится...

Способ подготовки поля для выращива-ния хлопчатника

Загрузка...

Номер патента: 820744

Опубликовано: 15.04.1981

Авторы: Умаров, Мухамедов

МПК: A01G 25/00

Метки: хлопчатника, выращива-ния, поля, подготовки

...грложено под пахотным слоемрдого грунта, причем профиль прозды относится к неполивной к820744 Формула изобретения Составитель М. ШРедактор М. Дылын Техред А. БойкасЗаказ 1555/4 Тираж 700ВНИИПИ Государственного компо делам изобретений и о113035, Москва, Ж - 35, Раушскафилиал ППП Патент, г. Ужгород,ишкинаКорректор ОПодписноеитетаСССРткрытийя набд. 4/5ул. Проектная, 4. Билак сится как 1:1,5. Пунктиром показаны контуры увлажнения.Образованная между спаренными гребнями поливная борозда расположена выше уровня пахотного слоя, т.е. вода течет по дну поливной борозды на высоте верхней границы пахотного слоя. За счет поднятия уровня поливной воды ширина зоны увлажнения почвы увеличивается и это обеспечивает достаточное увлажнение корневой...

Устройство для определения поливныхнорм сельскохозяйственных куль-тур

Загрузка...

Номер патента: 820745

Опубликовано: 15.04.1981

Авторы: Грознов, Циприс, Попов

МПК: A01G 25/00

Метки: сельскохозяйственных, поливныхнорм, куль-тур

...заглушками, причем последние выполнены в виде кольцевых эластичных обтюраторов, надетых . на подающую трубу и подсоединенных к источнику сжатого воздуха.На фиг. 1 дано устройство в сборе, общий вид; на фиг. 2 и 3 - показана подающая воду труба, поперечные сечения,Устро(ство монтируется на дрене 1, выведенной в канал 2 и включает градуированный сосуд Мариотта 3, подающую трубу 4, приемную воронку 5; перфорированную часть 6 трубы, участок 7 дрены, выделенный заглушками, выполненными в виде надетых на подающую трубу 4 пустотелых эластичных обтюраторов 8 и 9, трубку 10, соединяющую полости обтюраторов с наружным источником сжатого воздуха (не показан, например, велосипедный насос), полиэтиленовую трубочку 11 для замера напора в конце...

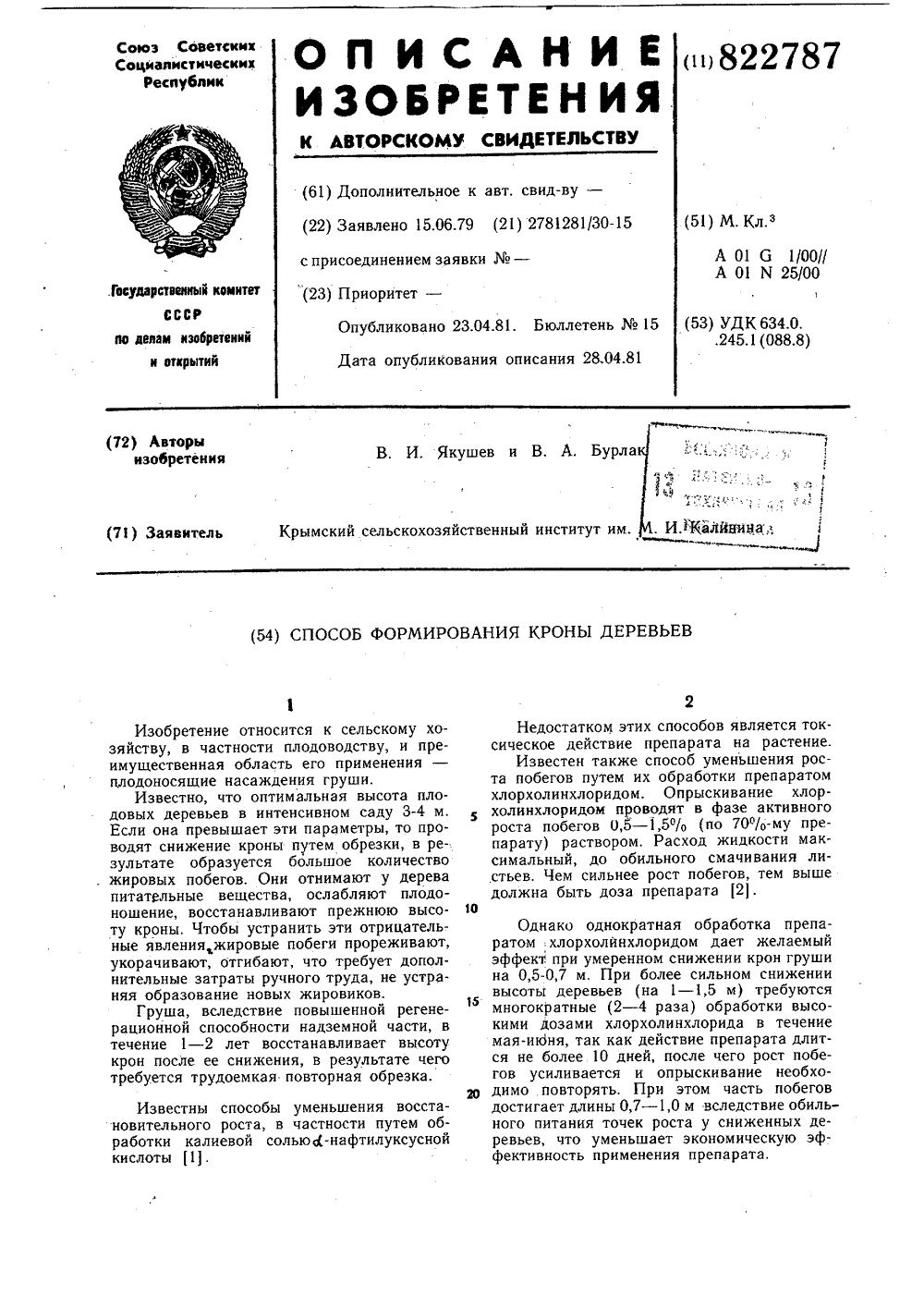

Способ формирования кроны деревьев

Загрузка...

Номер патента: 822787

Опубликовано: 23.04.1981

Авторы: Якушев, Бурлак

МПК: A01G 1/00

Метки: формирования, деревьев, кроны

...25,2 26,2 25,0 22,0 22,3 23,1 Обработка1%-ным туромпосле сниже 3 182 226 260 223 14 ь 5 17 ф 7 18 фЗ 168 ния кроны Обработка 1%-ным туромдо и послеснижения кроны 2 14 у 6 2373 220 2010 130 167 140 146 7,8 1,4 Цель изобретения - снижение затрат ручного труда, средств на обрезку и обработку деревьев ретардантами и повышение эффективности обработок.Поставленная, цель достигается тем, что хлорхолинхлоридом в концентрации 0,5 - 1,0/ю обрабатывают скелетные ветви на 0,5 0,1 ниже предполагаемого уровня среза после окончания роста побегов в год, пред.шествующий обрезке, . и повторную обработку проводят после обрезки по жировым побегам в период интенсивного роста.Применение препарата хлорхолинхлорида в год, предшествующий снижению кроны,...

Способ подготовки черенков семеч-ковых плодовых культур k посадке

Загрузка...

Номер патента: 822788

Опубликовано: 23.04.1981

Авторы: Бородачев, Потапов

МПК: A01G 1/00

Метки: семеч-ковых, плодовых, посадке, черенков, подготовки, культур

...эффективны и трудоемки. ля стимулирования корнков плодовых культур, я - повышение укоре822788 Формула изобретения Составитель Г, Бростюк Редактор В. Иванова Техред А. Бойкас Корректор О. Билак Заказ 1923/1 Тираж 700 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4ювенильный период задолго до плодоношения.Пример. Опыт проводят на сортах груш Тема и Любимица Яковлева, Одномерные черенки, имеющие по 4 узла с листьями, предварительно обрабатывают в течение 20 ч раствором индолилмасляной кислоты (ИМК) в концентрации 150 мг/л и затем облучают дозами от 250 до 2000 рад при мощ ности дозы 167 рад/мин на...

Корчеватель-погрузчик

Загрузка...

Номер патента: 822789

Опубликовано: 23.04.1981

Авторы: Петлах, Львутин, Жилинский, Ерохин, Вавилов

МПК: A01G 23/06

Метки: корчеватель-погрузчик

...8 и 9, соединенных с поперечной тягой 10.Место соединения поперечной тяги 10 с плечом 9 образует среднюю точку 11 соединения двуплечего рычага с толкающей рамой 1. Плечо 9 оканчивается точкой 2, с помощью тяги 13 соединенной с плечом 14 дополнительного двуплечего рычага, другая крайняя точка 15 которого закреплена на поворотной П-образной раме 1, а средняя 16 через дополнительную тягу 17 - с неподвижным шарниром 18 кронштейна 19, установленного на П-образной раме самоходного шасси.Корчеватель-погрузчик работает следующим образом.Корчевание осуществляется с помощью корчевальных зубьев 2,приводимых в движение гидроцилиндрами 3 управления. Выкорчеванный предмет (камень, пень) зажимается корчевальными зубьями и с помо.- щью гидроцилиндров...

Лесозаготовительная машина

Загрузка...

Номер патента: 822790

Опубликовано: 23.04.1981

Авторы: Киреев, Смолин, Гречишников, Люманов

МПК: A01G 23/08

Метки: лесозаготовительная

...поворота гидроманипулятора 3. Продольные оси углубления лотка 24, ножей сучкорезного 5 механизма игидрозахватов 21 протаскиваюшего 6 ме.ханизма сцентрированы.Приемный лоток с закрепленными нанем сучкорезными 5 и протаскивающими 6механизмами поворачивается с помощью гидроцилиндров 26 в продольно-вертикальнойплоскости на шарнирно закрепленных стойках 27.Продольные и вертикальные брусья приемного лотка 24 образуют защитный каркас,предохраняющий кабину 2 и радиатор машины от ударов подающих деревьев.Лесозаготовительная машина работаетследующим образом.Перемещаясь по кромке леса, лесозаготовительная машина захватывает и срезаетдеревья с левой стороны с помощью захватно-срезающего устройства 4 с жесткимизахватами и пильным аппаратом 28....

Аппарат для выращивания хлореллы

Загрузка...

Номер патента: 822791

Опубликовано: 23.04.1981

Автор: Прокопов

МПК: A01G 33/00

Метки: аппарат, выращивания, хлореллы

...13 закрывают и включают в работу вентилятор 14, открывая вентиль 12. Воздух из окружаюцей срелы, в частности герметичной кабины грапспортного средства, например космического корабля, забирается вентилятором 4 н по трубопроводу 10 нагнетается в полость вала 6, откуда по радиальным барботаткным трубкам 5 поступает в кольцевой коллектор 2 и через отверстия 3 в вил мелких капель распыляется в суспензию в корпусе , барботируя и перемешивая ее. Снаружи с любых сторон прозрачный корпус 1, а значит и суспензию в нем, интенсивно освещают. При интенсивном освещении и активном перемешивании воздухом суспензии с питательным раствором, в ней активно синтезируются и развиваютс: микроволоросли, поглощая (абсорбируя) из возлуха углекислый газ,...

Способ вегетативного размноже-ния луковичных растений a. п. глазовой

Загрузка...

Номер патента: 829039

Опубликовано: 15.05.1981

Автор: Глазова

МПК: A01G 1/00

Метки: растений, глазовой, размноже-ния, вегетативного, луковичных

...и стадиями кхперестро;1 ки в самостоятельные растения, Это является полезным как в про изводственных условиях, так и при проведении научных исследований.За счет наполнения герметиэированного изолятора с избыточным начальным давлением воздуха обеспечивается расправленное состояние стенок изолятора и работоспособность всей их поверхности для газообмена.Минимальная влажность, автоматически реализующаяся в изоляторе, обеспечивает максимальный резерв для рас.средоточения влаги в случае образования у возникших на чешуйках луковичек первичных листьев, что может произойти в производственных условиях при вынужденной передержке чешуек в изоляторе, Уменьшение критичности срока изъятия содержимого из изолятора является полезным в этих...

Пленочная теплица для выращиваниярассады и ранних овощей

Загрузка...

Номер патента: 829040

Опубликовано: 15.05.1981

Авторы: Гарбуз, Лебедев, Гончарук

МПК: A01G 9/24

Метки: ранних, теплица, выращиваниярассады, пленочная, овощей

...и воздушноотопительный агрегат, причем двухслойные пленочные покрытия образуют полости, которые подсоединены к шатрубкамвоздушно-отопительного агрегата, о т л и ч а ю щ а я с я тем, что, сцелью снижения теплопотерь, более равномерного распределения нагретого воздуха в зоне произрастания растений исоздания возможности вентилированиятеплицы при закалке растений пониженными температураьи, внутренняя полостьодной боковой стенки подсоединена кнагнетающему патрубку воздушно-отопительного агрегата и снабжена на внутреннем полотнище покрытия по длинетеплицы отверстиями, а полость другойстенки подсоединена к всасывающемупатрубку воздушно-отопительного агрегата и снабжена отверстиями, причемполотнища пленки в верхней части прикреплены к...

Блочная пленочная теплица

Загрузка...

Номер патента: 829041

Опубликовано: 15.05.1981

Авторы: Гарбуз, Лебедев, Шафранов, Гончарук

МПК: A01G 9/24

Метки: блочная, теплица, пленочная

...проемов.На фиг. 1 изображена блочная пленочная теплица, вид с торца с поднятыми пленочными покрытиями; на фиг.2- то же, вид в плане; на фиг, 3 - то же, вид с торца 1,разрез) с закрытыми рамами; на фиг. 4 - то же, вид с торца (разрез) с открытыми рамами; на фиг. 5 - то же вид.сбоку; на фиг. 6- то же, вид сбоку с поднятым пленочным покрытием.Теплица (фиг.1,2,3) включает блок секций, каждая из которых содержит двухскатныи каркас, состоящий из стоек 1, прогонов 2, стропил 3, конькового бруса 4, и прикрепленное сверху пленочное покрытие 5. На скатах кровлив средней части каждой секции теплицы установлены шарнирно на прогонах с двух сторон конькового бруса рамы 6. Рамы 6 соединены между собой по торцам пленочными шторками 7 и через рычаги 8...

Способ выращивания древесныхкультур

Загрузка...

Номер патента: 829042

Опубликовано: 15.05.1981

Авторы: Егоренков, Мухуров

МПК: A01G 23/00

Метки: древесныхкультур, выращивания

...сеянцев древесных пород зйачительно уменьшаетсяили.вовсе исключена. Так, например,по данным исследований на третий годвегетации (год максимального развития биомассы люпина) люлин в бороздах накапливает 100 кг/га надземноймассы в пересчете на абсолютно сухой вес, а при посеве без удалениягумусового горизонта - 2200 кг/га,т.е. в бороздах продуктивность надземной массы на 22,77 меньше. Корневыесистемы многолетнего люпина в условиях борозд, напротив, накапливаютбольшую органическую массу: 1 б 84 кг/гапротив 1530 кг/га на участках безудаления гумусового горизонта,9042 4 5 10 15 20 25 30 35 40 45 50 55 Опасность заглушения уменьшается не только вследствие продуцирования меньшей органической массы, но и в результате того, что уровень посевного...

Установка для измельчения пней

Загрузка...

Номер патента: 829043

Опубликовано: 15.05.1981

Автор: Новоселов

МПК: A01G 23/06

Метки: измельчения, пней

...положении, Основной контрнож 11 повернут гидро- цилиндром 12 в нерабочее положение(откинут). Шток гидроцилиндра 9 тоже максимально выдвинут (крайняя точка фО штока находитсяв положении 1). В этом палокении удерживается и плита 8, При этом щиток 18 перекрывает ок- но вертикальной части бункера З.Вначале включаются части 13 и 14 подаю щего транспортера. Пни, идущие по части 13 падающего транспортера, перемещаются до упора в щиток 18, павле чего часть 13 отключается. Пни, идущие па части 14 подающего транспортера, перемещаются и попадают в часть 2 бункера, полностью ее заполняют и, только когда очередные пни упрутся в предыдущие, часть 14 отключается. Одновременно с этим включается ножевой барабан 1, гидроцилиндр 12 апускаЕт основной...

Корчеватель

Загрузка...

Номер патента: 829044

Опубликовано: 15.05.1981

Авторы: Матвеев, Назаров, Ким, Краля, Евдокимов, Синицын, Колпащиков

МПК: A01G 23/06

Метки: корчеватель

...клавиш установлены упругие пластины, одни из которых прикреплены к выталкивателям,а другие консольно закреплены на плоскорежущем ноже и свободным концом опираются на сепарирующие клавиши.На фиг. 1 изображен корчеватель, общий вид; на фиг. 2 - вид Б на фиг. 1; на фиг. 3 - разрез А - А на фиг. 2; на фиг. 4 - узел 1 на фиг. 3.Корчеватель состоит из рамы 1, плоско- режущего ножа 2, сепарирующих клавиш 3, На плоскорежущем ноже 2 консольно укреплены упругие пластины (резиновые) 4 при помощи оси 5, опирающиеся свободными концами на сепарирующие клавиши. К выталкивателям 6 прикреплены упругие пластины 7. Упругие пластины 4 и 7 предпочтительно устанавливать на общей оси 5.8290 Формула изобретения 3Плоскорежущий нож 2 подрезает пласт почвы....

Захватно-срезающее устройстволесозаготовительной машины

Загрузка...

Номер патента: 829045

Опубликовано: 15.05.1981

Авторы: Хоменко, Гурьев, Терехова, Ладенко, Велликок, Кушляев, Супрон

МПК: A01G 23/08

Метки: захватно-срезающее, устройстволесозаготовительной

...устройство, вид сбоку.Захватно-срезающее устройствосостоит из рабочей головки 1 с зажимными рычагами 2, пильным аппара-том 3 с гидромотором 4, подвешеннойпосредством шарнирного соединения 5к поворотному валу б, который расположен в корпусе 7, имеющем подшипник 8К корпусу 7 крепится упругий элемент 9, например пружина,верхний конец которой соединяетсяс конструктивным элементом 10,шарнирно закрепленным на стреле 11.Конструктивный элемент 10 соединяется с корпусом 7 ограничителемхода упругого элемента, например,пружины, стальным канатом 12.Захватно-срезающее устройствоработает следующим образом.С помощью стрелы 11 захватносрезающее устройство подводится кдереву, которое затем захватывается эажимными рычагами 2. После зажима дерево...

Устройство для срезания деревьев

Загрузка...

Номер патента: 829046

Опубликовано: 15.05.1981

Автор: Агапонов

МПК: A01G 23/08

Метки: срезания, деревьев

...А - А на фиг. 1.Устройство содержит 1,1-образную раму 1упорные рычаги 2, направляющие 3, нож 4,привод перемещения ножа 4 по направляюЛЯ СРЕЗАНИЯ ДЕРЕВЬЕВ щим в виде гидроцилиндров 5 и пружины 6. Нож 4 имеет режущую часть и корпус 8, причем корпус 8 выполнен из соединенных между собой продольных стержней 9.Устройство работает следующим образом.При наведении устройства на дерево упорные рычаги 2 расходятся, пропуская ствол дерева в зев 1.1-образной рамы 1. Как только ствол дерева полностью войдет в зев 1.1-образной рамы 1, упорные рычаги 2 смыкаются и посредством гидроцилиндров 5 и пружин 6 осуществляется надвигание ножа 4 на дерево, Режущая часть 7 ножа 4 заглубляется в древесину и осуществляет ее перерезание. Корпус 8 ножа 4, имея...

Установка для валки и трелевкидеревьев

Загрузка...

Номер патента: 829047

Опубликовано: 15.05.1981

Авторы: Клявиньш, Пасиекс, Скрастиньш, Демьянов

МПК: A01G 23/08

Метки: валки, трелевкидеревьев

...Валочная вилка 23 снабжена упором-датчиком 25.Подача электроэнергии с передвижной электростанции 6 к приводу каретки 5 осуществляется при помощи электрокабеля 26, разматываемого при движении каретки 5 с катушки 27, установленной на задней части каретки 5 и снабженной гидродвигателем для намотки кабеля 26.Установка работает следующим образом. Прямую наводку трелевочной каретки 5 на дерево осуществляют визуально из кабины 2 оператора. Движением каретки 5 управляют путем переменного отключения, по мере необходимости, правого и левого мотор-колеса 8. Если прямая наводка не обеспечивает сразу соприкасания дерева с упор-датчиком 10, установленным на раме 7, то повторная наводка осуществляется путем отвода каретки 5 с тросом 20 на...

Устройство для полива

Загрузка...

Номер патента: 829048

Опубликовано: 15.05.1981

Авторы: Поветин, Румянцев

МПК: A01G 25/00

Метки: полива

...3 и 4. ВодовыпуСкные патрубки 3 и 4 закреплены вподшипниках,смонтированных на передвижной тележке 25 5, установленной на поливном лотке,На трубках 1, параллельно расширяющимся концам 2, жестко закреплены приьодные лопатки 6. В. полости 7 соединения изогнутых трубок 1 установленшаровой клапан 8, Концы водовыпуск829048 ных патрубков 3 и 4 снабжены резьбойдля установки заглушки 9,Вращение изогнутых трубок 1 сводовыпускными патрубками 3 и 4 осуществляется от напора потока, воэдейств ующего на приводные лопатки б,вследствие чего устройство должнот бсодержать не менее четырех изовогнутыхтру ок с закрепленными на них приводными лопаткамиУстройство работает следующим образом. Для изменения направления подачи воды один из водовыпускных...

Способ полива

Загрузка...

Номер патента: 829049

Опубликовано: 15.05.1981

Авторы: Новиков, Перепелкин, Романова, Покромович, Левчиков, Локшин, Овцов

МПК: A01G 25/00

Метки: полива

...пересекая выводные борозды, нарезанные на поле, осуществляет пропуск стоков в питающую плужную бороздку 3, всасывающего шланга с фильтром 4, насоса 5, распределительной трубки 6 то и выпускных шлангов 7, служащих для подачи стоков в плужную борозду 8 и оборудованных стальными наконечниками 9 для формирования кротовины 10.Способ осуществляется следующим образом.На поле нарезается оросительная сеть.При наличии закрытой оросительной сети нарезают только выводные борозды, положив в них короткие отрезки рукавов от гидрантов. В сеть подают стоки, одновременно используя 4 - 6 гидрантов. Трактор ДТ - 75 1 с плугом 2 или с большим числом корпусов, оборудованных поливным устройством, производит пахоту. Плуг при сплошной пахоте, пересекая выводные...

Способ рассоления почвы

Загрузка...

Номер патента: 829050

Опубликовано: 15.05.1981

Авторы: Меламут, Перевезенцева, Эсенов, Гараев

МПК: A01G 25/00

Метки: почвы, рассоления

...оси кол- канавы 3 глубинойм. грунт складывают в вапливают осветленной вои плавучего распредели- овода 6 с насадками. вляется следующим обО П И С А Н И Е ( )829050ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.г Составитель Т.Техред А. БойкасТираж 700Государственноголам изобретенийква, Ж - 35, РауПатент, г. Ужгор ос Корректор Н. Бабине Подписное Редактор Н. ГорватЗаказ 3594/69ВНИИ комитета СССРи открытийшская наб д. 4/5од ул Проектная 4 113035, МоФилиал ППП Пульпу подают из насадок плавучего распределительного пульпопровода 6 только по канавам 3 путем его возвратно-поступательного перемещения вдоль чека 1 до достижения заданной высоты намыва. После естественной просушки намытого грунта валики 4 из плодородного грунта, расположенные вдоль...

Система подпочвенного орошения

Загрузка...

Номер патента: 829051

Опубликовано: 15.05.1981

Автор: Мирзоев

МПК: A01G 25/06

Метки: подпочвенного, орошения

...цпине орошаемого участка,так как водопроницаемый пояс проходит по спирали через всю длину водовода. Так как оросители закладываются в почву на глубину корнеобитаемого слоя, то истечение воды или питательного раствора происходит непосредственно в корневую систему, чемобеспечивается эффективное использование воды беэ размыва почвеннойструктуры,Наличие в системе отводящего трубопровода 10 с перепускным регулируемым клапаном 11 обеспечивает соэдание определенного давления воды воросителях-увлажнителях и поддержание его на одном уровне в процессеизменения водопотребления почвой помере насыщения ее влагой, Избытокжидкости при этом отводится отводящим трубопроводом 10, регулируемыйклапан 11 открывается и жидкость изнапорного трубопровода 7,...

Агрегат для внутрипочвенного полива

Загрузка...

Номер патента: 829052

Опубликовано: 15.05.1981

Автор: Архипов

МПК: A01G 25/09

Метки: внутрипочвенного, полива, агрегат

...30 и через него сгидроцилиндром 31 управляемого с транспортного средства. Гидроцнлиндр может быть заменен на упорный регулировочный винт, так как пользуются настройкой положения самоустанавливающихся колес редко.Двуплечий рычаг 20 тягами 32 соединен шарнирно с корпусом шарнира 9,которые в совокупности образуют сдвоенный симметричный шарнирный параллелограмм. Секции трубопровода снабжены штуцерами (на чертеже не указаны), к которым могут подключатьсясливные шланги 33 для поверхностного полива и насадки 34 для веденияприземного дождевания,Агрегат работает следующим образом.Включают насос 11, который забирает воду из открытого земляного канала или из специального передвижного трубопровода (поз.35,см.фиг.1) и подает к задвижке коллектора...

Устройство для забора и подачи водык дождевальным машинам b движении

Загрузка...

Номер патента: 829053

Опубликовано: 15.05.1981

Авторы: Рыбаков, Панфилов, Козлов, Угрюмов, Афанасьев, Гречихин, Югай

МПК: A01G 25/09

Метки: водык, забора, движении, дождевальным, машинам, подачи

...очередь, переключающий клапан3 гидравлически связан с правым уз 3лом присоединения через шланги 71,72 и 67. Правый узел присоединения имеет гидравлическую связь с мембранным приводом 34 переключающего клапана 32 через дроссель 36 и шланги 67, 72, и в свою очередь, клапан гидравлически связан с левым узлом присоединения через шланги 73,70 и 65.Устройство работает следующим образом.Устройство устанавливается на линии гидрантов так, чтобы между двух тросов гибкой связи 69 находились по крайней мере два гидранта, Механическим приводом 17 левого узла присоединения продавливают клапан гидранта 7, при этом рычажный механизм включения 39 переводит золотниковый распределитель 37 в рабочее положение, открывая его для прохода воды, гидропривод...
