A01G — Садоводство; разведение овощей, цветов, риса, фруктов, винограда, хмеля или морских водорослей; лесное хозяйство; орошение

Страница 115

Устройство для выращивания растений

Загрузка...

Номер патента: 810147

Опубликовано: 07.03.1981

Авторы: Позднева, Филипповский, Анисимов, Бородин

МПК: A01G 9/00

Метки: выращивания, растений

...поламп, стенки сосуда образуют вполость 4,Устройство работает следующим образом.В культивационный сосуд 2 засевают суспензию микроводорослей или высшие растения. В качестве ламп с концентрированным светящимся телом используют металлогалогенные, натриевые высокого давления или лампы накаливания, По мере ростарастений, до полного покрытия поверхности3 полости 4 сосуда 2 фотосинтезирующимслоем часть ламп может быть отключена,так как коэффициент отражения внутренней поверхности 3 полости 4 выше, чемкоэффициент отражения фотосинтезирующего слоя микроводорослей или высших.ОО Составитель В. Поздняков Типография, пр. Сапунова,Это позволяет увеличить выход продукции на единицу затраченной электроэнергии в 1,5 - 2 раза,При выращивании высших...

Способ установки кольев и устройстводля его осуществления

Загрузка...

Номер патента: 810148

Опубликовано: 07.03.1981

Авторы: Цуканов, Кирлич

МПК: A01G 17/16

Метки: устройстводля, установки, кольев

...от ходовой части 12 трактора 13 через цепную передачу 14 и ведущую звездочку 15, жестко соединенную с осью 16.Ось 2 монтируется на раме трактора 13 таким образом, что насаженные на нее бараба; ы 1 расположены симметрично трактору.Устройство работает слсдуюгцпм образом,При заезде агрсгата в междурядье виноградника и дальнейшем его перемещении вращательное движение от ходовой части 2 трактора 13 через ведущую звездочку 15, цепную передачу 14 и ведомую звездочку 11 передается барабанам 1. При этом барабаны 1, а одновременно с ними и коленчатые оси 5 с жестко прикрепленными к ним пластццчатымиажимными рабочими оргацамц 6 и многогранные диски 8, подвижно соединенные со свободными концами коленчатых осей 5, совершают сложное движение...

Корчевальная машина

Загрузка...

Номер патента: 810149

Опубликовано: 07.03.1981

Авторы: Шульга, Каменко, Шейнин, Конышев, Петровский, Гриценок

МПК: A01G 23/06

Метки: корчевальная

...отвал 2 с корчующими зубьями 3, силовые гидро- цилиндры 4 подъема и опускания рамы с отвалом, гидроцилиндры 5 поворота отвала, стойки 6 с режущими кромками и тяги 7,При движении корчевальной машины заглубляют отвал 2 с корчующими зубьями 3 под корчуемый предмет тяговым усилием самоходного шасси, одновременно включаются две секции распределителя и масло поступает в штоковую полость гидроцилиндров подъема и опускания и в бесштоковую полость гидроцилиндра поворота отвала, Отвал при этом поворачивается, а корчующие зубья заглубляются дальше под корчуемый предмет. После поворота производится подъем корчуемого предмета. При неврзможности подъема корчуемого пред. мета надвиганием тягача при включенном заднем ходе самоходного шасси и доворота...

Устройство для корчевки пней

Загрузка...

Номер патента: 810150

Опубликовано: 07.03.1981

Автор: Фахрутдинов

МПК: A01G 23/06

Метки: корчевки, пней

...выполненное в подвижной части 5 рабочего органа. На конце этого штока жестко закреплен ограничитель 9, диаметр которого превышает диаметр вертикального отверстия в подвижной части, Между подвижной 5 и неподвижной 7 частями рабочего органа и параллельно вертикальным направляющим равномерно вокруг гидроцилиндра установлены мощные цилиндрические возвратные пружины 1 О. В верхнеи части опорной рамы, по оси симметрии устройства, на рычагах 11 шарнирно закреплена шайба 12, которая подпружинена (по оси симметрии). относительно опорной рамы 1. Рычаги 11 шарнирно связаны посредством рычагов 13 с фиксаторами 14, также шарнирно закрепленными на ребрах 15, неподвижно установленных на раме 1, Место закрепления фиксаторов 14 соответствует...

Механизм для перемещения рабочихорганов

Загрузка...

Номер патента: 810151

Опубликовано: 07.03.1981

Авторы: Дорин, Зепалов, Воронков, Коробов, Семенов, Самодов

МПК: A01G 23/08

Метки: рабочихорганов, механизм, перемещения

...собой посредством имеющей шаровой шарнир оси, которая установлена в направляющих и закреплена на одном из гидроцилиндров, причем шаровой шарнир связан с другим гидроцилиндром.На фиг. 1 изображен предлагаемый механизм в виде телескопической стрелы; на фиг. 2 - разрез А - А фиг. 1.Механизм для перемещения рабочих органов содержит неподвижное звено 1, в котором расположено подвижное звено 2, имеющее привод в виде соосно соединенных между собой гидроцилиндров 3 и 4, причем гидроцилиндр 3 связан посредством шарнира 5 с неподвижным звеном 1, а гидроцилиндр 4 посредством шарнира 6 с подвижным звеном 2. Неподвижное звено 1 имеет направляющие 7, в которых расположена ось 8 шарового шарнира 9. Ось 8 закреплена на гидроцилиндре 3, а шаровой...

Способ валки деревьев на горныхлесосеках и устройство для его осу-ществления

Загрузка...

Номер патента: 810152

Опубликовано: 07.03.1981

Авторы: Гаркуша, Занегин, Шабалин

МПК: A01G 23/08

Метки: горныхлесосеках, деревьев, осу-ществления, валки

...деревьев содержит нож 1 с клино 5 образной режущей кромкой 2, тягоьый Зивозвратный 4 тросы, блок 5 трособлочной системы и привод 6. Тяговый трос 3 подсоединен спереди и сверху ножа 1, а возвратный - сзади и снизу ножа 1.;10 Реализация указанного способа с помощью устройства осуществляется следую.щим образом.При монтаже трособлочной системытяговый трос 3 опирается на растущие дс.15 ревья путем пх огибания по ломаной лпнпи, это обеспечивается местом расположения блока 5, т. с. создают величину 1 прогиба троса. Затем включают привод б трособлочной системы и нож 1 надвигает ся на первое дерево с силой Т, при под.ходе ножа 1 и дереву один пз участков его режущей кромки 2 прижимается к дереву с силой Т. В результате действия этой силы и...

Пильный механизм

Загрузка...

Номер патента: 810153

Опубликовано: 07.03.1981

Авторы: Кругов, Барман, Королев, Учакин

МПК: A01G 23/08

Метки: механизм, пильный

...5способностью, запорный элемент 9 которогос пружиной 10 установлены в ступенчатомотверстии 11, снабженном крышкой 12,Поршень 7 является корпусом дросселирующего устройства 8. Цилиндрическая по Оверхность запорного элемента 9 снабженавыборками 13 для прохода рабочей жидкости. Гидроцилиндр 5 надвигания пильнойшины с помощью соединительных трубопроводов 14 и 15 подсоединен к трубопроводам 16 и 17 гидромотора 4, которые подключены к гидрораспределителю 18. В трубопровод 14 вмонтированы редукционныйклапан 19 и регулируемый дроссель 20, а втрубопроводы 17 и 21, соответственно, обратные клапаны 22 и 23,Работа пильного механизма осуществляется следующим образом.Пильный механизм ориентируют относительно желаемого места реза на стволе дерева...

Срезающее устройство валочноймашины

Загрузка...

Номер патента: 810154

Опубликовано: 07.03.1981

Авторы: Воробьев, Варнаков

МПК: A01G 23/08

Метки: валочноймашины, срезающее

...шасси (на чертежах не показано), на которой ЗО укреплена подвеска 2,шток 3. На наружном конце штока 3 укреплены криволинейные направляющие 4, в которых подвижно установлен пильный аппарат 5, перемещаемыи в направляющих 4 посредством гидро- цилиндра б.Шина 7 пильного органа (аппарата) 5 поворачивается вокруг вертикальнои оси от гидропривода пильной цепи 8, включающего в себя гидроцилиндр 9, связанный с гидроприводом Ь посредством рычага 10 и пружины 11, надетой на направляющую 12.1.;резающее устройство работает следующим образом.Пильный аппарат 5 посредством с ходного шасси и телескопической гори тальной балки 1 устанавливается о срезаемого дерева.Гидроцилиндром б пильный аппарат 5 устанавливают в исходное положение. Включают...

Устройство для рубок ухода

Загрузка...

Номер патента: 810155

Опубликовано: 07.03.1981

Авторы: Цыганенко, Недашковский

МПК: A01G 23/08

Метки: ухода, рубок

...4 - то же, вид сверху,Устройство содержит навесную раму 1,0 на которой в держателях 2 смонтированыстойки 3. В стойках на подшипниках установлены приводные валы 4 дисковых пил 5.На верхних концах валов 4 расположенышкивы 6, которые через муфты 7 соединеныБ с валом гидродвигателя 8. Для натяженияремней 9 служит ролик 10. Ремни 9 закрыты кожухом 11. На стойках 3 закрепленыГ-образные планки 12. Стойки 3 фиксируются относительно рамы 1 механизмом,О имеющим прижимы 13,Механизм подъема и опускания стоек 3выполнен в виде лебедки, имеющей барабан 14 с храповиком и собачку 15, установленную на оси 16 и прижимаемую к5 храповику пружиной 17, На барабане 14,поворот которого может осуществлятьсявручную или от отдельного привода, закреплены тросы...

Устройство для срезания вершиндеревьев

Загрузка...

Номер патента: 810156

Опубликовано: 07.03.1981

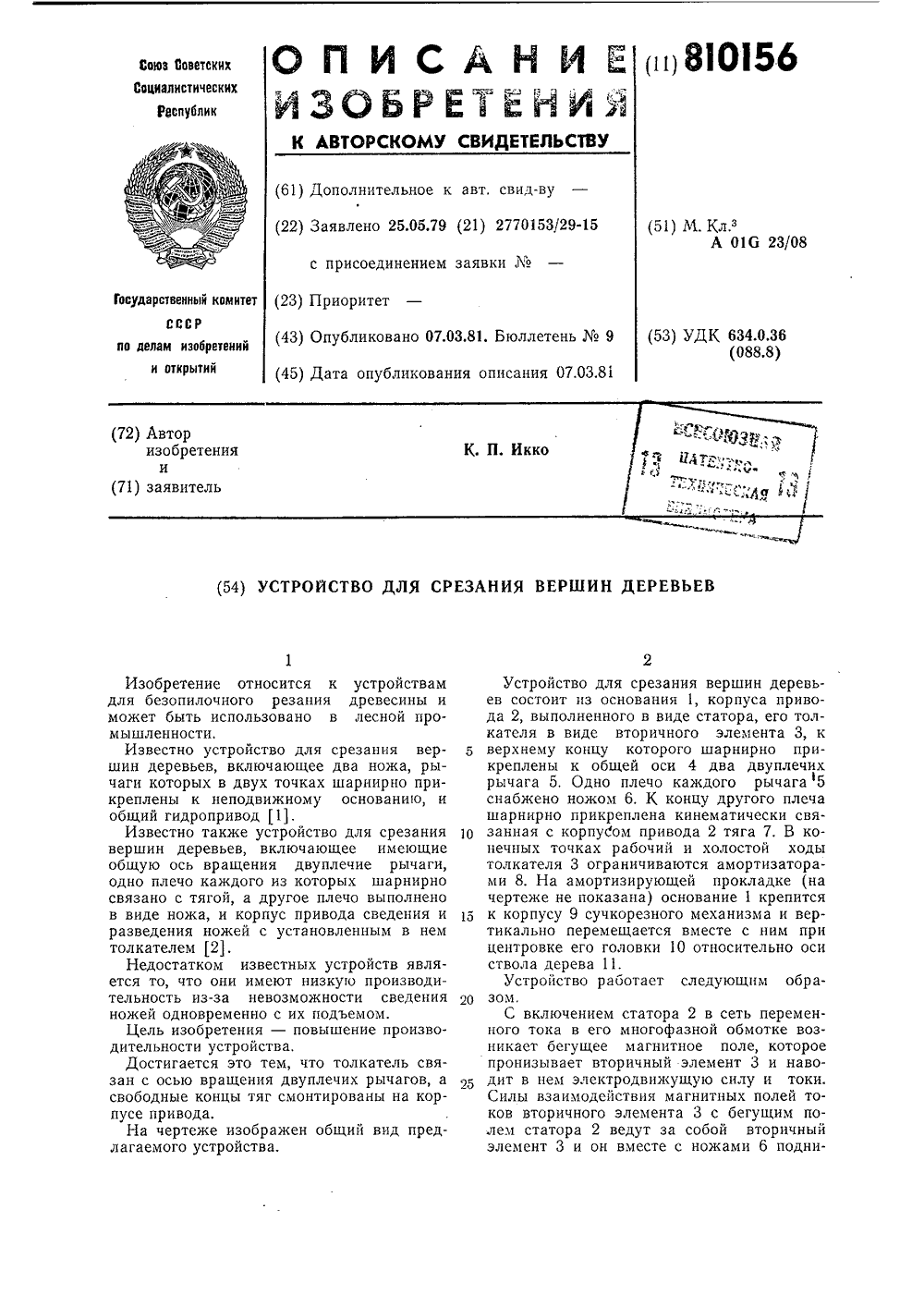

Автор: Икко

МПК: A01G 23/08

Метки: вершиндеревьев, срезания

...1, корпуса привода 2, выполненного в виде статора, его толкателя в виде вторичного элемента 3, к верхнему концу которого шарнирно прикреплены к общей оси 4 два двуплечих рычага 5. Одно плечо каждого рычага 5 снабжено ножом 6. К концу другого плеча шарнирно прикреплена кинематически связанная с корпуСом привода 2 тяга 7. В конечных точках рабочий и холостой ходы толкателя 3 ограничиваются амортизаторами 8. На амортизирующей прокладке (на чертеже не показана) основание 1 крепится к корпусу 9 сучкорезного механизма и вертикально перемещается вместе с ним при центровке его головки 10 относительно оси ствола дерева 11.Устройство работает следующим образом.С включением статора 2 в сеть переменного тока в его многофазной обмотке...

Устройство для срезания деревьев

Загрузка...

Номер патента: 810157

Опубликовано: 07.03.1981

Автор: Агапонов

МПК: A01G 23/08

Метки: деревьев, срезания

...сверху; на фиг, 2 -разрез А - А фиг. 1,Устройство содержит корпус 1, упорныерычаги 2, установленный в направляющих3 корпуса 1 плоский нож 4 бесстружечногорезания с углублениями 5 на его плоскостях, привод надвигания ножа 4 с гидроцилиндрами 6. Корпус 1 имеет расположенные с обеих сторон ножа полости 7, в каждой из которых смонтирован подпружинен ный пружиной 8 поршень 9 дозатора, причем поршень 9 перемещается по полому штоку 10, который закреплен на корпусе 1.Устройство работает следующим образом.10 Перед срезанием деревьев полости 7 корпуса 1 заполняются смазочным материалом, который подают через полые штоки 10 в дозатор. После заполнения дозаторов полости штоков 10 перекрываются. Устройст во подводится к дереву, подлежащему срезанию,...

Мелиоративная система

Загрузка...

Номер патента: 810158

Опубликовано: 07.03.1981

Авторы: Казанков, Сидоров, Ходаков

МПК: A01G 25/00

Метки: мелиоративная

...системы заключается в следующем,Вода из дрены и коллектора 2 поступает в колодец 6 и заполняет его нижнюю часть вместе с обратным клапаном. После того, как клапан окажется под водой, вода начнет поступать в коллектор-ороситель 3 и отводиться им в водоприемник, Когда по коллектору-оросителю 3 будет подаваться вода под напором на оросительные машины и установки, обратный клапан 4 автоматически закроется. Оросительная вода при этом через гидрант 5 поступит в оросительную машину или установку, При сливе дренажной воды в колодец часть механических наносов в виде осадка отложится на дне колодца, из которого легко может быть удалена.В системе легко осуществляется промывка коллектора путем пропуска промывочного шланга через его устье. От...

Система двустороннего регулирова-ния влажности почвы

Загрузка...

Номер патента: 810159

Опубликовано: 07.03.1981

Авторы: Бешнов, Попов, Панадиади, Кулигин

МПК: A01G 25/06

Метки: почвы, регулирова-ния, двустороннего, влажности

...давления пз скважин - фильтров 7. После полного удаления воздуха из тонко 8101693пористых труб 1 трубчатый вывод 8 закрывают пробкой 9. С этого момента система вступает в автоматический режим работы увлажнения - осушения, обусловленный степенью влажности почвы, окружающей 5 тонкопористую трубу 1По мере высыхания почвы сосущая сила ее возрастает, что способствует отводу воды из тонкопористых труб в капилляры почвы. Возникающее в трубах 1 разряже ние вызывает засасывание и подъем воды по вертикальным отводам 5, Процесс продолжается до тех пор, пока почва не увлажнится до состояния, при котором ее сосущая сила становится равной отрицатель ному давлению в регулирующей сети. Вокруг труб 1 образуется цилиндрическая зона влажного грунта, из...

Способ подготовки рассады белокачаннойкапусты k посадке

Загрузка...

Номер патента: 812228

Опубликовано: 15.03.1981

Авторы: Романова, Боос

МПК: A01G 1/00

Метки: посадке, рассады, белокачаннойкапусты, подготовки

...по примеру 1. Контролем служили растения, не подвергавшиеся прогреванию (вариант 1). Опытные растения прогревали при 30 С в течение 1 сут (вариант 2) и при 20 С в течение 1 недели (вариант 3), с последующим закаливанием в варианте 2 - 10 сут, а в варианте 3 - в течение 4 сут при тех же температурах, при которых растения находились до прогревания (5 - 6 С ночью и 10 - 15 С днем). Прогревание и закаливание растений проводили также в пленочных теплицах с регулируемой температурой.Рассаду высаживали в поле 15 мая (в возрасте 53 дней). Условия выращивания те же, что и в примере 1. При первом сборе урожая капусты сорта Скороспелая 14 июля средняя масса 1 кочана в варианте 3 (с недельным прогреванием рассады при 20 С) составила 1,71 кг (с...

Способ формирования стелющейсяформы ствола древесных растений

Загрузка...

Номер патента: 812229

Опубликовано: 15.03.1981

Авторы: Ермаков, Конина

МПК: A01G 1/00

Метки: стелющейсяформы, формирования, древесных, растений, ствола

...стороны, противоположной наклону, откладывают дугу 2, равную примерно одной четверти всей кольцевой линии, и от каждой концевой точки дуги 3 проводят по одной линии 4 вверх под углом 42 до их пересечения. Таким же образом проводят линии 4 вниз от кольцевой линии. В результате верхняя и нижняя точки пересечения располагаются на равном расстоянии от кольцевой линии и находятся в одной вертикальной плоскости. Придерживаясь этих линий, прививочным ножом делают клиновидный вырез 5 с углом 84" между гранями клина (фиг, 2) . При этом с противоположной стороны остается не- затронутой кора и древесина последнего годичного слоя. Сразу после выреза участка древесины с корой ствол осторожно сгибают, придавая ему горизонтальное положение так, чтобы...

Способ окулировки растений

Загрузка...

Номер патента: 812230

Опубликовано: 15.03.1981

Авторы: Сушко, Костюк

МПК: A01G 1/06

Метки: растений, окулировки

...на нем почками, после чего осущестВляют срез последних и их окулировку.Предложенный способ окулировки растения осуществляют следующим образом.Заготавливают черенки привоя с глазками, помещают их в раствор стимулятора роста и выдерживают в нем в соответствии с инструкцией. Затем удаляют с черенков листья и приступают к окулировке растений. Окулировщик производит разрез коры812230 Формула изобретения Составитель Г. БростюкТехред А. Бойкас Корректор М. Демчик Тираж 700 Подписное Редактор Н. МишкоЗаказ 229/2 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4на подвое, срезает с черенка щиток коры спочкой и вставляет щиток в...

Теплица

Загрузка...

Номер патента: 812231

Опубликовано: 15.03.1981

Автор: Беликов

МПК: A01G 9/24

Метки: теплица

...воздух по теплице, а часть теплого воздуха по воздуховоду 8 поступает в трубу 9 через жалюзи 13, обеспечивая нагрев почвы 11. Если температура воздуха достигла требуемого значения, а температура почвы ниже заданной, то жалюзи 6 закрываются, весь теплый воздух от калорифера 2 подается в трубу 9 через открытое жалюзи 13, и нагревается только почва 11.Если температура почвы достигла требуемого значения, а тем пер атура воздуха ниже заданной, то жалюзи 13 закрывается, жалюзи 6 открывается, весь поток теплого воздуха подается от калорифера 2 через жалюзи 6 в воздухораспределитель 7, и в теплице нагревается только воздух.В режиме аккумулирования тепла установка работает следующим образом. При интенсивной солнечной радиации, когда...

Способ рубок ухода в средневозрастныхнасаждениях

Загрузка...

Номер патента: 812232

Опубликовано: 15.03.1981

Автор: Чибисов

МПК: A01G 23/00

Метки: средневозрастныхнасаждениях, ухода, рубок

...к возрасту спелости древостоев ширину пасек, равную их 1,5 высоты. В зависимости от возраста и лесорастительных условий ширина полос при высоте древостоя 10 - 17 мз 8 находится в пределах 60 - 100 м. На прилегающих полосах 3 по обе стороны от коридоров 4, шириной кратной одной высоте древостоя проводится выборочная селекционная рубка деревьев 5, При этом площадь насаждения, проходимая непосредственно рубками, составляет около 40% от всей площади. Площадь, занимаемая коридорами, составляет 4 - 7%. После первого приема через 12 лет после рУбок освещенность в оставшихся полосах на 45 - 80% выше, чем в контрольных нетронутых уходами древостоях, температура почвы в корне- обитаемом горизонте на 1,5 - 2 С выше, число дней с заморозками...

Устройство для корчевки пней

Загрузка...

Номер патента: 812233

Опубликовано: 15.03.1981

Авторы: Земцов, Сапожников, Новоселов

МПК: A01G 23/06

Метки: пней, корчевки

...концом установлена на силовой раме 1 с возможностью поворота вокруг своей оси посредством поворотного механизма, состоящего из гидроцилиндра 16, корпус которого шарнирно закреплен на силовой раме 1, и шарнирно связанных между собой, а также со штоком гидроцилиндра 16 и осью 15 секций 17. Между осью 15 и силовом рамой установлены плоские пружины 18.Устройство работает следующим образом.Стрелой 2 манипулятора устройство наводят на пень. При этом посредством гидро- цилиндра 16 через секции 17 поворотного механизма оператор поворачивает ось 15 и жестко связанную с ней грузовую раму с челюстями 13 захвата пня таким образом, чтобы челюсти располагались между выступающими над землей боковыми корнями пня. Далее стрелой 2 устройство...

Валочное устройство

Загрузка...

Номер патента: 812234

Опубликовано: 15.03.1981

Автор: Давлюдов

МПК: A01G 23/08

Метки: валочное

...к дереву таким образом, чтобы упоры 2 и 3 охватывали ствол и упирались в него один сверху, другой снизу, создавая вращательный момент, как показано на фиг. 2 и 3. (Нижний упор может находиться как ниже, так и выше плоскости реза). Дерево срезается, на определенной стадии процесса срезания включается муфта 9, и создается требуемый валочный момент за счет реакции усилия торможения, которая передается через муфту 9 на корпус 4, жестко связан 812234ный с рычагом 1, и далее через упоры 2 и 3, которые, поворачиваясь в сторону вращения силового привода, нажимают на дерево в двух разнесенных по высоте точках, как показано на фиг. 2, и таким образом осуществляют повал дерева.Затем происходит разгон двигателя 6 и маховика 7 до номинального...

Лесозаготовительная машина

Загрузка...

Номер патента: 812235

Опубликовано: 15.03.1981

Авторы: Королев, Учакин, Дашков

МПК: A01G 23/08

Метки: лесозаготовительная

...снабжены сучкорезными органами 12.Машина работает следующим образом.ЗСУ 5 наводят на стоящее дерево посредством перемещения стрелы 2 относительно самоходного шасси. захватывают стволрычагами-захватами 11 и рс езают его спиливающим механизмом 1 О.держиваемое в вертикальномДерево, уприводом 8, приближают к саположении прмохоодному шасси 1 по стреле , перем каретку 6 по направляющеи 4. В это мент стрелала 2 лежит одним концом на самоходном шасси 1, а другим - на земле, опираясь с боков, как лапами аутригера, раскрытыми ч елюстными захватами 3, После того как ЗСУ 5 с деревом приблизится к самоходному шасси 1, стрелу 2 поворачивают в горизонтальной и вертикальной" плоскостяхРкладки деориентируя ее в направлении уревьев в пакет. Для обрезки...

Стимулятор смолообразования и смоло-выделения при подсочке сосны

Загрузка...

Номер патента: 812236

Опубликовано: 15.03.1981

Авторы: Чернов, Юшковская, Томчук, Вольф, Петерсон

МПК: A01G 23/10

Метки: сосны, стимулятор, смоло-выделения, смолообразования, подсочке

...при подсочке сосны обыкновеннойй.Стимулятор представляет водный раствор анальгина и может применяться при всех технологических схемах 5-, 1 О-, 15-летней подсочки.Использование предлагаемого стимулятора не требует изменения технологического режима ведения подсочки и применяемых инструментов.Пример. Стимулятор готовят следующим. образом, На 1 л воды берут 1,0 г вещества, Полученный раствор фильтруют через марлю, При стоянии раствор желтеет. Так как анальгин легко растворим в воде, раствор можно готовить в день применения.В период подсочки на одних группах деревьев применяли предлагаемый стимулятор смолообразования и смоловыделения - водный раствор анальгина концентрации 0,1; 1,0; 1,5 вес. % с целью определения оптимальной...

Инъектор для капельного орошения

Загрузка...

Номер патента: 812237

Опубликовано: 15.03.1981

Авторы: Шейнкин, Губин, Митянин

МПК: A01G 25/02

Метки: орошения, инъектор, капельного

...через поры элемента 7 происходит очистка воды, и это обеспечивает возможность увеличения срока службы корпуса инъектора 3 без извлечения его из почвы, При заполнении корпуса 3 водой в нем создается давление, препятствующее выходу воды через поры сменного элемента 7, Изменение напора в сети вызывает идентичное изменение давления в зоне между корпусом и сменным элементом, а величина перепада давлений, обеспечивающая расход, меняется незначительно. Данное саморегулирование расхода позволяет использовать инъекторы при колебаниях рельефа до 1,5 м.Отсутствие поплавкового регулятора позволяет уменьшить диаметр корпуса, что уменьшает затраты материала, а следовательно, и стоимость. Пористый элемент 7 периодически, по мере кольматации его пор,...

Устройство для автоматического управленияполивом при подпочвенном орошении

Загрузка...

Номер патента: 812238

Опубликовано: 15.03.1981

Авторы: Григоров, Кагальников

МПК: A01G 25/06

Метки: подпочвенном, орошении, управленияполивом

...13, обеспечивая работу блока 14 выдачи команд измерения и измерителя 15 влажности. После включения (момент времени а на фиг. 3) блока 14 выдачи команд измерения устройство работает по выдаваемым им командам. Через 10 мин в момент б подается команда на опорожнение обоих цилиндров 7, запитываются электромагниты 18 и 19 сроком на 410 мин. Такт как в первоначальный момент цилиндры 6 пусты, то за первый цикл эта команда отрабатывается вхолостую, В течение отрезка времени в - г (10 мин) блок 14 подготавливает измеритель 15 влажности к работе, а именно зажимы 5 и 10 в исходном положении, т. е. закрыты, цилиндры 6 пусты. В момент времени б, т, е. через 30 мин после включения, подается команда на наполнение одного из цилиндров 6, для чего...

Устройство для корректировки нормыполива многоопорной дождевальноймашины

Загрузка...

Номер патента: 812239

Опубликовано: 15.03.1981

Авторы: Сушков, Макаренко, Саламатин, Хабаров

МПК: A01G 25/09

Метки: нормыполива, дождевальноймашины, многоопорной, корректировки

...3 закрытой сети. При помощи крана задатчика 11 нормы полива 1 (устанавливается норма полива, т.е. расход воды, поступающей в мерную емкость. Открывается запорный орган гидранта, и вода поступает в трубопровод 1, Происходит полив.Одновременно вода по трубкам линии 9 связи через кран задатчика 11 нормы полива, регулирующий орган 4 поступает в мерную емкость б и в гидропривод 13Время заполнения мерной 15 емкости б а следовательно,и поливная норма эависит от скорости ветра, которая учитывается датчиком 5 скорости ветра, При скорости ветра, отличающейся от нуля чашечки-грузики 20 центробежного регулятора придут во вращение и связанный с ним регулирующий орган займет вцолне определенное положение. Заслонка регулирующего органа 4,...

Способ отделения древесной зелениот ветвей и побегов

Загрузка...

Номер патента: 816428

Опубликовано: 30.03.1981

Авторы: Тоговников, Суханов

МПК: A01G 23/00

Метки: отделения, побегов, древесной, зелениот, ветвей

...механическое вибрационное воздействие виброконвейера 3. Отделившие-ся хвоинки 5 через отверстия в дне конвейера 3 поступают на ленточный конвейер 6 изготовленный также из радиопрозрачного материала, а затем в бункер 7, Ссвобожденные от хвои ветки 8 (побеги) поступают с конвейера 3 в бункер 9, Время воздействия поля СВЧ определяет ся начальной влажностью сырья и при абсолютной влажности хвои 130 % составляет 0,6-1,0 с. Время воздействия регулируется путем изменения скорости движения конвейера 3.П р и м е р 2. (фиг. 2), Древесные побеги 1 через питатель 10 подаются в металлическую вертикальную колонну 1 1, к которой в центральной зоне подсоединены через щели, закрытые радиопроэрачным диэлектриком, волноводы 12 подводящие СВЧ энергию с...

Устройство для корчевки пней

Загрузка...

Номер патента: 816429

Опубликовано: 30.03.1981

Автор: Фахрутдинов

МПК: A01G 23/06

Метки: корчевки, пней

...перпендикулярны вертикальной оси корчевания. На конце штока гидроцидиндра 1 жестко закреплен клиновидный рабочий орган 6 с опорной плитой 7, режущая кромка которого перпендикулярна плоскости челюстей 2 захвата,Устройство работает следующим образом.Стрелой манипулятора корчеватель устанавливается над пнем так, чтобы последний находился приблизительно на продольной оси гидроцилиндра 1, а клиновидный рабочий орган 6 режущей кромкой опустился на поверхность пня по диаметральному его сечению, а упоры 5 касались поверхности пня (возможно и другое положение упоров 5, при котором они не касаютсяповерхности пня). Затем рабочая жидкость поступает в гидроцилиндры 4 йоворота челюстей и последние заводятся под цепь. После этого рабочая жидкость...

Подборщик лесосечных отходов

Загрузка...

Номер патента: 816430

Опубликовано: 30.03.1981

Автор: Кичкин

МПК: A01G 23/06

Метки: лесосечных, подборщик, отходов

...соединения его На чертежеПодборщик лесосечных отходов содержит поворотную раму 1, шарнирно закрепленную на самоходном шасси с приводом от гидроцилиндра 2, шарнирно присоединенного одним концом к самоходному шасси, другим - к поворотной раме, наклонного прямого рычага 3, передний конец которого присоединен к свободному концу поворотной рамы, задний - к верхнему концу зуба 4 в точке 5, который свободно соединен при помощи гибких тросов 6 с поворотной рамой,Составитель А Техред И,Астал Реда орректор, В, Синипкая ежнин з 1072/2ВНИИП113035, М Тираж 700 ПодиИ Государственного комитета Селам изобретений и открытийква, Ж, Раушская наб., д."Патент, г. Ужгород, ул. Проектная,Подборщик лесосечных отходов работает следующим образом.При встрече...

Подборщик лесосечных отходов

Загрузка...

Номер патента: 816431

Опубликовано: 30.03.1981

Авторы: Даугавиетис, Дреска, Зиединьш, Лусис

МПК: A01G 23/06

Метки: подборщик, отходов, лесосечных

...на горизонтальном шарнире 9, ось которого расположена в продольном направлении перемещения подборшика, закреплены зубья 4.К нижним их концам шарнирно закреплены утюжки 10, имеющие обтекаемуюформу в продольном направлении оси сборщика. Утюжки 10 к.зубьям 4 закреплены при помощи горизонтальных 11 и,вертикальных 12 шарниров, снабженныхпружинами для их возврата в исходноеположение.Для поворота в вертикальной плоскости рама 2 снабжена гидроцилиндрами 13.Очистка плошади производится следующим образом,При помощи гидроцилиндров 13 опускается толкающая рама 2. При этом утюжки10 опираются на грунт, При помощи гидроцилиндров 7 раскрывается,:захват 5.При движении самоходного шасси 1 вперед отходы лесозаготовок приподнимаютсяутюжками 10 и...

Машина для заготовки пневой древесины

Загрузка...

Номер патента: 816432

Опубликовано: 30.03.1981

Авторы: Мазуркин, Новоселов

МПК: A01G 23/06

Метки: заготовки, пневой, древесины

...7, закрепленных нв неподвижной части 4 стрелы. На концелотка 6 шарнирно, с возможностью поворота в вертикальной плоскости с помощью гидроцилиндра 8 установлен корпус9 и в нем с воэможностью вращения вокруг своей оси посредством привода 10,вмонтирован кольцевой рабочий орган 1 1.Привод 10 установлен также нв корпусе 9. В днище лотка 6 размещен транспортер 12. Кольцевой рабочий орган 11установлен соосно продольной оси лотка 6 и на внутренней поверхности егокольца жестко, равномерно по винтовойлинии закреплены зацепы 13. На платформе 2 может быть кроме того установлен и добавочный бункер - накопитель 14.Зтот бункер имеет наклонное днище 15и поворотную, посредством гидроцилиндра 16, заднюю стенку 17 и цепи 18,Машина...
