Устройство для капельного орошения

Загрузка...

Номер патента: 679185

Опубликовано: 15.08.1979

Автор: Дмитриев

МПК: A01G 25/02

Метки: орошения, капельного

...камере 4 водозапорный клапан 12 перекрывает входное отверстие 3 водавыпуска 2. Вода из рабочей камеры 4 черезводовьптускное отверстие 5, соединительный ка.нал б и водовыпускное отверстие 7 подается врегулирующую камеру 8 и через водовыпускное отверстие 10 подается на полив. Вода врегулирующей камере 8 поднимается и устанав.ливается на уровне водовыпускного отверстия7, Уровень воды в регулирующей камере 8 неможет быть выше уровня водовыпускного отверстия 7, так как в рабочей камере 4 давлениевоздуха ниже давления воздуха в регулирующей зокамере 8. Давление воздуха в рабочей камере4 меньше атмосферного, так как она не имеетсвязи с атмосферой. Давление воздуха в регулирующей камере 8 равно атмосферному, так какона имеет связь с...

Система аварийной защиты самоходной многоопорной поливной машины

Загрузка...

Номер патента: 679186

Опубликовано: 15.08.1979

Авторы: Тащилин, Афанасьев

МПК: A01G 25/09

Метки: поливной, многоопорной, защиты, самоходной, аварийной

...22 промежуточных опор с определеннымзазором от подпружиненных вилок 12 перекрыв.ных клапанов 11. Трос 19 поддерживается 20в натянутом положении при помощи пружины23, закрепленной на трубопроводе 2.Для остановки машины при уходе ее с,курса, оиа имеет механизм, включающий водило24 с роликом 25, шарнирно эакренленное на25трубопроводе 2, которое при помощи тяги26 связано с датчиком положения опоры 27,свободно установленным на оси 28 с определен.ным зазором от вилки перекрывного клапанана первой опоре. Водило с роликом переме.30щается по направляюшей 29, проложенной поповерхности почвы.Система аварийной защиты работает следую -шим образом,Шланг 18 подключают к гидранту 17 эакры.35той оросительной сети, после чего вода изгидранта...

Дождевальная машина кругового действия

Загрузка...

Номер патента: 679187

Опубликовано: 15.08.1979

Автор: Чурюмов

МПК: A01G 25/09

Метки: дождевальная, кругового, действия

...5 ствол 9 поднят, захват 14 опущен, В зонегидранта 23 захват 14 зацелляет головку 2925гидранта и подводит ее под ствол 9 вадаприсм. ного устройства 5, вращая двойное колена 24 на шарнирах 27 и 28 и на подшишгике 31 па кольцевой направляющей 32. Головкой гидранта 29 включается конечный выключатель 15, эо установленный на захвате 14, и подается сигнал одновременно на открытие вентилей 19 ц 20 и на закрытие вентилей 21 и 22, на переключение дождевальных насадок 2 и 3 вентилями 4 соответственно изменению скорости концов самоходного трубопровода 1 машины. Кроме того, сигнал от конечного выключателя 15 подается ца вадоприемцае устройство противоположного конца машины. Полый поршень 84 О опускается и вводит ствол 9 в головку 29 гидрата...

Вегетационный климатический стеллаж

Загрузка...

Номер патента: 680688

Опубликовано: 25.08.1979

Авторы: Коваленко, Бенуа, Пархоменко, Бечин

МПК: A01G 9/24

Метки: климатический, стеллаж, вегетационный

...машинное отделение 3, состоящее цз воздухоохладителя . 4, увлажнителей 5, вен илятора 6, компрессорно-холодильного агрегата 7 и блока 8 управления с пускорегулируюшей аппаратурой.Со стороны воздухоохладителя 4 к сто к 1)епится ко)пус 9 воздухозаборцика, внутри которого по всей его ширине расгк)ложецы свооодцо вряша 1 ошиеся ролики О, ца которых находится гибкая воздухонепроницаемая шторка 11, Один конец шторки намотац ца валик 12 с ручным приводом, а на другом ее кочце закреплен противовес 13. 1-а приводной части шторки 11 крепится каоека 14 с воздухозаборным окном 1.5. Р шторке 1 по периметру окна 15 сде,1)ц вырез. Кар тка 14 перемешается в вертикальной плоскости по направляюИ) 16 прц помоци роликов 17. Между ко проч 9...

Машина для разделки и транспортировки пневого осмола

Загрузка...

Номер патента: 680689

Опубликовано: 25.08.1979

Авторы: Бутман, Новоселов

МПК: A01G 23/06

Метки: пневого, разделки, транспортировки, осмола

...выполнено в виде установленного в бункере 5 поворотного цилиндрического барабана 8 с контрножом 9. Бункер 5 жестко закреплен на несушей консоли 10. имеюшей подвижную опору 11, которая управляется гидроцилиндром 12, Надвижной орган-челюсть устройства для разделки пня выполнен в виде поворотной челюсти 7 с бортами 13 4 и с зубьями 14, поворот челюсти производится на оси 15 гидроцйпиндров 16, Бункер 5 соединен с окном 4 кузова Э криволинейным патрубком 17.Ножи 18 барабана 8 расположены на его боковой поверхности в шахматном порядке на расстоянии, обесцечиваюшем получение кусков пней нужных размеров. Днище и задняя стенка кузова 3 выполнена в виде скребкового транспортера 19, и бункер 5 имеет ответную гребенку 20. Укладка кусков пней может...

Устройство для срезания деревьев

Загрузка...

Номер патента: 680690

Опубликовано: 25.08.1979

Авторы: Акинин, Учакин, Королев, Курило

МПК: A01G 23/08

Метки: деревьев, срезания

...ввиде гибкого режущего элемента (ленточной пилы, троса с режущими элементами,струны, цепи), жестко закреплен своимиконцами на барабанах 2 и 3, на ведущембарабане 2-вначале, на ведомом барабане 3 - в конце,Поверхности барабанов 2 и 3 имеютленточные винтовые канавки 5 одинакового направления и шага. Привэд 6 барабанов выполнен, например, в виде реверсивного гидромотора и клиноременнэй передачи 7.Устройство для срезания деревьев раает следующим образэм.680690 Фиг.Р 1111 ИИПИ Заказ 4857/4 Тираж 755 Подписное Филиал ППП 11 атент", г. Ужгород, ул. Проектная, 43После подвода корпуса 1 устройствак дереву включают привод 6, при этом начинают вращаться барабаны 2 и 3 в одном направлении и с одинаковой скоростью. Срезающий орган 4, предварительно...

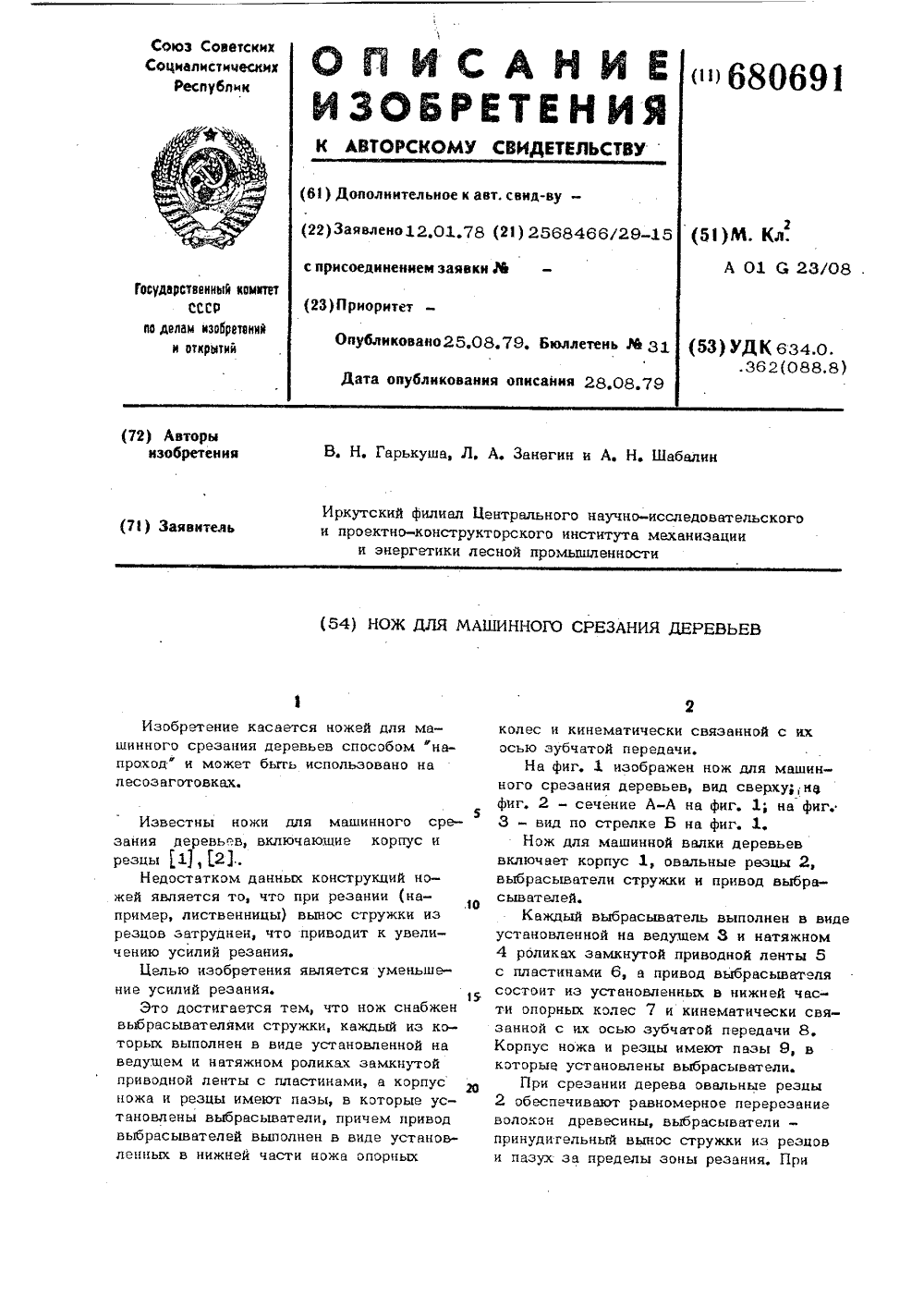

Нож для машинного срезания деревьев

Загрузка...

Номер патента: 680691

Опубликовано: 25.08.1979

Авторы: Ванегин, Гаркуша, Шабалин

МПК: A01G 23/08

Метки: нож, срезания, машинного, деревьев

...с и кинематически св зубчатой передачи.а фиг. 1 изображен н срезания деревьев, в 2 - сечение А-А на выбрасыватели стру д выбрасывателей.Каждый выбрасыватель выполнен в видустановленной на ведущем 3 и натяжном4 роликах замкнутой приводной ленты 5с пластинами 6, а привод выбрасывателясостоит из установленных в нижней части опорных колес 7 и кинематически связанной с их осью зубчатой передачи 8.Корпус ножа и резцы имеют пазы 9, вкоторые установлены выбрасыватели.При срезании дерева овальные резцы2 обеспечивают равномерное перерезаниеволокон древесины, выбрасыватели -принудигельный вынос стружки из резцови пазух за пределы зоны резания, При680691 Ваде Фиг 2 ПП "Патент", ул. Проектная, 4 филиаг. Ужго равномерном движении ножа...

Захватно-срезающее устройство лесозаготовительной машины

Загрузка...

Номер патента: 680692

Опубликовано: 25.08.1979

Авторы: Кусакин, Мельников, Носиков

МПК: A01G 23/08

Метки: лесозаготовительной, захватно-срезающее

...вокруг неподвижной оси. При поступательной подаче привод перемещаетсяв продольном и поперечном направленииотносительно корпуса 1, поэтому при среэании дерева режущий орган перемешаетсявместе с ним поперек корпуса 1 при помощи гидроцилиндрв подачи. 2 4Перемещение режущего органа по продольной направляющей 6 корпуса 1, кромеизображенного на фиг. 2 кулачково-кулисного механизма, может осуществляться идругими устройствами, например, с помощью гидроцилиндра, ход которого кинематически связан с ходом гидроцилиндра поворотного рычага 2. В процессе срезанияйочти вплоть до его окончания дерево будетйметь большую устойчивость, как эв счеподпора дерева опорной призмой 3, так иналичия двух перемычек (для крупногодерева "В" и В, а для...

Устройство для срезания деревьев

Загрузка...

Номер патента: 680693

Опубликовано: 25.08.1979

Авторы: Курашова, Королев, Учакин

МПК: A01G 23/08

Метки: срезания, деревьев

...а шины 3, котортся и приводом н ви 15одновременногания,Устройство раб Бель и беспечение автопи. бретения -атяжения цеигается тем тизацииЭтэ дос раает следующим что гидроцилиндой посредством выполненного в зом,Рабочую жидколость гидроц поворота соединен с ш уюПрн ют в рабо надвигания ость под индра 6 поворот передаточно виде кулачк подвижно отНа черт для срезан о элемент а, причем шина установленаносительно шинодержателя.же изображено устрэйство я деревьев, вид сверху. ины 3 н тэм происходит ка - тай-т ол, в резуль жение уснли цилиндра 6 первоначал происход ствующего ьный азл е чеэзде на гид680893 Составитель В. СеменоваРедактор М. Рогова Техред О, Андрейко Корректор М Вигуп" За к аз 48 57/4 Тираж 755 Подписное ЦНИИПИ Государственного...

Капельница

Загрузка...

Номер патента: 680694

Опубликовано: 25.08.1979

Авторы: Поляков, Штокалов, Бредихин

МПК: A01G 27/00, A01G 25/02

Метки: капельница

...3 закреплена на опоре 8, на которой устаноьпен упор 9 для ограничения качания емкости. Верхняя плоскость вершины емкости снабжена отверстиями 10 для впуска воздуха при опорожнении капельницы. На нижней плоскости вершины расположены выпускные отверстия 11 для слива воды.Капельница работает следующим обра- зомаВ исходном положении под действиемпротивовеса 2 капельница занимает положение, показанное на фиг. 1, Секторный паз 7 втулки совмелен с поперечным отверстием 5 оси 3. Вода через отверстия 4,5 и паз 7 поступает в капельницу и заполняет ее, воздух вытесняетсячерез отверстия. 10, 11,При наполнении капельницы до определенного уровня 12 центр тяжести емкости смещается и, преодолевая трениевтулки 6 об ось 3, капельница опрокидывается, При...

Культиватор для выращивания хлореллы

Загрузка...

Номер патента: 680695

Опубликовано: 25.08.1979

Авторы: Алмаев, Прокопов

МПК: A01G 33/00

Метки: культиватор, выращивания, хлореллы

...6 и крестовины 7. Днище колпака 4 соединено струбопроводом 8 подачи воздуха, а днище колпака 5 - с трубопроводом 9 подачи углекислого газа.Края колпаков 4 и 5 и сливной трубы3 выполнены гребенчатыми, а сами колпаки выпэлнены из светопрозрачного материала.Культиватор работает следующим образом,В емкость 1 по уровню 20-30 см выше колпака 5 заливается питательныйраствор и,вносится рассада .хлореллы.По трубопроводу 8 под колпак 4 при постоянном избыточном давлении, близкомк давлению высоты столба суспензии вемкости 1, постоянно подается углекислый газ так, что уровень суспензии подним находится близко к его краю. А подколпак 5 через трубопровод 9 под давлением, превышающим высоту столба суспензии в емкости 1, постоянно подаетсявоздух...

Устройство для обогрева деревьев

Загрузка...

Номер патента: 682172

Опубликовано: 30.08.1979

Авторы: Годун, Котович, Турманидзе, Барышнев, Усков

МПК: A01G 9/24

Метки: обогрева, деревьев

...пластины обеспечивается двумя вставками - штырями 3. Верхняя часть устройства снаружи может иметь систему продольных ребер 4, увеличивающих тсплоотдачу поверхности. расстояние между осямц верхней и нижней параллельных частей устройства выбирается достаточным для длительной эксплуатации его без перестановки.Устройство устанавливается с южной цлц юго-западной стороны ствола, Нижняя тепловоспрцнимающая часть его до изгиба вводится вертикально в почву с таким расчетом, чтобы верхняя теплоотдающая часть была в непосредственной близости цлц в контакте со стволом дерева. В зимний период ствол и верхняя часть устройства изолируются оболочкой.Как только температура воздуха становится ниже температуры почвы, начинается перенос тепла пз...

Способ выращивания папайи

Загрузка...

Номер патента: 682178

Опубликовано: 30.08.1979

Авторы: Цицин, Россинский

МПК: A01G 1/00

Метки: папайи, выращивания

...боковых побегов, верхушки ко. торых в свою очередь обрезают при достижении,ими длины 2,0 - 2,5 л. Таким образом, из одноствольных, пальмообразных ра. стений формируют многоствольные, древовидные растения, на стеблях и ветках которых образуются значительно большее число плодов, чем у первых. Плодоношение таких деревьев продолжается 180 - 240 дней, причем старовозрастные деревья наравне с молодыми развиваются круглый год.Выращивание проводят в открытом грунте с пленочным укрытием и обогревом682178 Составитель М, ДранишниковРедактор Т. Кузьмина Техред Н. Строганова Корректор С. Файн Заказ 764/971 Изд.488 Тираж 780 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5...

Устройство для контурной обрезки деревьев

Загрузка...

Номер патента: 682179

Опубликовано: 30.08.1979

Авторы: Бурдов, Борисов

МПК: A01G 3/04

Метки: обрезки, деревьев, контурной

...устройство, общий вид; на фиг. 2 - разрез А - А на фиг. 1.Устройство содержит корпус 1 коробчатой формы со скосом 2 на передней стенке 3, образующим опору для срезанных ветвей. Дисковые режущие органы 4 установлены в одной плоскости с механизмом удаления ветвей, который включает установ менте 5 пальцыиены подпружи углом друг кй стенке 3 вып льцев в рабоче ет следующим 6 и 7, енныдругу. лнены зоне. обраченные на гибПальцы б ими и установ,На скосе 2 ипазы 8 для вьУстройство ком эле7 выполчены подпереднетхода паработа ом.Срезанные дми 4 ветви поадают на скоортируют ср исковыми режущими органадхватываются пальцами 7 и с 2 корпуса. Пальцы б трансзанные ветви из зоны реза иния.Устройствоудаления срепальцев подироятиость поветвей....

Устройство для контурной обрезки деревьев

Загрузка...

Номер патента: 682180

Опубликовано: 30.08.1979

Авторы: Карташов, Аникеев

МПК: A01G 3/04

Метки: деревьев, контурной, обрезки

...и приводном валу 9. На оси 10 над дисковыми ножамн установлена гребенка 11, передняя 20 часть которой выполнена прямолинейной.Гребенка в рабочем положении удерживается пружиной 12 (фиг. 3). Под гребенкой на оси 13 установлен поворотно с наклоном к горизонтальной плоскости лоток 14, сое диненный с корпусом (рамой) через эластичные элементы 15.Работает устройство следующимизом. Срезанные ветви попадаютстранство между пальцами 5 (фиг. 2 30 даются ими к дисковым ножам 3. Пр Указанная цель достигается тем, что устройство снабжено размещенными над плоскостью дисковых ножей поворотной подпружиненной гребенкой и расположенным под нею наклонным лотком. А также тем, что ось шарнира гребенки расположена перпендикулярно плоскости дисковых ножей....

Устройство для выращивания растений

Загрузка...

Номер патента: 682181

Опубликовано: 30.08.1979

Авторы: Позднева, Анисимов, Бородин, Корякин, Филипповский

МПК: A01G 7/00

Метки: растений, выращивания

...в любую сторону,Крона растений помещена в датчик 5 степени асимметрии растений, который при помощи кронштейна 6 крепится к тележке 2.На тележке 2 также установлен анализатор 7 механического перемещения кроны растения, при помощи которого датчик 5 соединен с системой 4 ориентации тележки. Датчик 5 в свою очередь соединен с анализатором 7 механического перемещения кро:остави гель М, Галкин Корректоры; А. Галахова и Л, Орлова Редактор Е. Дайч3 акаа 786 3 Тираж 780 Изд.503 Подписное Типографии, пр. Сапунова, 2 пы растения при помощи тяги 8, оси 9 игруппы контактов 10,Устройство работает следующим образом.Вокруг растения размещают различные опо природе или интенсивности источникифакторов окружающей среды, напримеристочники света или...

Устройство для проведения биологических исследований в условиях идменяющейся весомости

Загрузка...

Номер патента: 682182

Опубликовано: 30.08.1979

Авторы: Верховод, Голов, Ивахненко, Бологов, Овчаров

МПК: A01G 7/00

Метки: весомости, идменяющейся, исследований, проведения, биологических, условиях

...в которых могут двигаться и выступать из корпуса штоки 11. Возле каждого отверстия 14 на корпусе смонтировано пусковое приспособление, состоящее из пластины 15 со штифтами 16 и 17, пружины 18, термопластичной тяги 19 и электронагревателя 20.Пружина 18 крепится на штифтах 16 и 17 пластины 15, причем штифт 17 соединен с корпусом 3. Термопластичная тяга 19, выполненная из капроновой нити, одним концом закреплена на корпусе 3 при помощи винта 21, а другим соединена с свободным концом пружины 18, при этом она огибает штифт 16 пластины 15, На корпусе под тягой 19 в соприкосновении с ней установлен электронагреватель 20, например металлизированный резистор типа МЛТ мощность 0,125 Вт. На корпусе 3 установлен упор 22 для ограничения хода...

Способ определения фитотоксичности почвы

Загрузка...

Номер патента: 682183

Опубликовано: 30.08.1979

Автор: Реппо

МПК: A01G 7/00

Метки: почвы, фитотоксичности

..., смесь, близкая по свойствам испытуемой почве. Затем ряд проб, включающий также пробу без стандарта и чистый стандарт, увлажняют водопроводной водой до наименьшей влагоемкости и заполняют им аломиниевые сушильные стаканчики высотой 5 см и диаметром 4 с,н до краев. Увлажненные пробы выдержпвают одни сутки (или более) в пространстве, насыщенном парами воды. Затем в содержимое сосудов высаживают наклюнувшиеся семена ячменя (или другой культуры)682183 3 Составитель Л. ДобашииаТехред Н. Строганова Редактор Е, Дайч Корректор С, Файн Заказ 764/971 Изд,488 Тираж 780 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж, Раушская наб., д. 4/5 Тип. Харьк. фил. пред. Патент одинакового размера...

Устройство для срезания деревьев

Загрузка...

Номер патента: 682185

Опубликовано: 30.08.1979

Авторы: Королев, Курашова, Кругов, Попов, Барман, Учакин

МПК: A01G 23/08

Метки: срезания, деревьев

...Жестко установленные на валу привода звездочки 3 приводят в движе ние пильные цепи 2 по направляющим контурам шин 4. Надвигание рабочего органа на дерево производится за счет надвигания всего устройства с использованием привода манипулятора. 20В результате надвигания устройства и движения пильных цепей 2 происходит спиливание дерева в плоскостях, ступенчато расположенных одна относительно другой, Высота пропила в месте перекрытия цепей 25 равна высоте двух цепей. Валку срезанных деревьев осуществляют известным способом, например, с помощью валочного рычага, Такой вариант выполнения устройства может быть использован при валке дере вьев напроход.Устройство для срезания деревьев в варианте выполнения, показанное на фиг. 7, 8, может быть...

Агрегат для лесохозяйственных работ

Загрузка...

Номер патента: 682186

Опубликовано: 30.08.1979

Авторы: Данилин, Блинов, Гончаров, Метальников

МПК: A01G 23/08

Метки: лесохозяйственных, агрегат, работ

...Сверху каждого щита пропускаются тяговые тросы 11 и 12.Работает агрегат следуюшим образом.Оператор-тракторист останавливает его в определенном месте, где необходимо проводить лесохозяйственные работы, включает рукояткой гидрораспределителя гидроцилиндры, которые опускают шиты 4 в крайнее нижнее положение. Щиты, благодаря параллелограммному механизму, устанавливаются строго вертикально и выполняют в опущенном состоянии роль аутригеров, ограничительных и заземляющих устройств, При касании зубьями 6, через выпускные отверстия 10 выливается в почву часть солевого раствора, находящегося в полости щитов 4, При полном погружении зубьев 6 в почву клапаны 8 перекрывают впускные отверстия 9, что предохраняет емкосгь щита 4 от полного вытекания...

Мелиоративная система

Загрузка...

Номер патента: 682187

Опубликовано: 30.08.1979

Авторы: Даишев, Штыков

МПК: A01G 25/06

Метки: мелиоративная

...коллектор и канал работают в режиме сброса гравитационной воды. После прекращения стока из коллектора 2 задвижка в колодце 8 закрывается, а задвижка 7 на коллекторе 4 соответственно открывается. Воздух от компрессора 5 по коллектору 4 через нагреватель поступает в дополнительную дренажную сеть, а оттуда через дрены основной сети - в почву.Воздух, проходя через корнеобитаемый слой, частично задерживается, а избыточная влага удаляется за счет внутрипочвенного испарения, которое находится в прямой зависимости от относительной влажности прокачиваемого через почву воздуха,При выпадении осадков значительной интенсивности непрерывное поступление воздуха препятствует проникновению воды в корнеобитаемый слой и способствует насыщению его...

Выдвижной подземный гидрант

Загрузка...

Номер патента: 682188

Опубликовано: 30.08.1979

Авторы: Шмаков, Мистюрин

МПК: A01G 25/06

Метки: подземный, гидрант, выдвижной

...гнезд 7 с выдвижным стволом 2. Рычаги-фиксаторы 8 установлены на осях 9 с возможностью поворота под действием силовых линий магнита 10, расположенного на поверхности земли. Верхние части рычагов фиксаторов 8 представляют собой ферромагнитные пластины 11. Оси 9 устанавливаются на стошах 12, которые закреплсиы к крышке колодца 13. Рычаги-фиксаторы имеют возвратные пружины 14, которые крепятся снизу к ферромагнитным пластинам 11, а сверю - к крышке колодца 13. Предлагаемый гидрант работает следующим образомПри необходимости выглубления гидранта к нему доставляется магнит 10. Под воздействием его магнитно-силовых линий на ферромапгитные пластины 11 происходит поворот рычагов-фиксаторов 8 на осях 9 и выход их из зацепления с гнездами 7...

Способ определения цветушности корней сахарной свеклы

Загрузка...

Номер патента: 683685

Опубликовано: 05.09.1979

Авторы: Хелемский, Русин, Сова

МПК: A01G 7/00

Метки: цветушности, свеклы, корней, сахарной

...достигают 16 - 23 мВ. Эти различия достоверны,Представленные данные свидетельствуют о том, что, независимо от сорта, места выращивания и срока копки, разность потенциалав (ЛОВП=ОВП 1 - ОВП,), полученная для нормальной свеклы, имеет положительный знак, а для цветушной свеклы - отрицательный знак или близка к нулю.Причем у свеклы с поздней цветушностью ЛОВП существенно не отличается от ЛОВП нормальной свеклы, что позволяет использовать предлагаемый способ для оценки технологических качеств сахарной свеклы и отбраковывать свеклу с ранней цвегушностью. Так, при переработке сахарной свеклы, из которой 15 - 20% свекла с ранней цветушностью, выход сахара уменьпаетоя на 0,4% к массе сырья по сравне 110 Поиск Заказ 898/1113 Данные, полученные...

Способ отделения эпидермиса листа

Загрузка...

Номер патента: 683686

Опубликовано: 05.09.1979

Автор: Анели

МПК: A01G 7/00

Метки: листа, эпидермиса, отделения

...тканей, отмывают в воде.Редактор Т. Шарганова Корректор И. Симкина Заказ 808/113 Изд.8 Тираж 780 Подписное1110 11 окск Государственного комитета СССР по делам изобретений и открыги113035, Моск 5 а 5 К, Раус 5 ск 5 я иаб., д. 4/5 Тип. Харьк. фил. пред, Патент Цель 0 изобретения является получениеэпидермиса со всей поверхности листа уразличных растений без изменения егоструктуры.Поставленная цель достигается тем, чтолист заОраживают, затем оттаивают и подэпидермис водят Воздух, например ц 1 ГН 1 з 1 цем, до отделения эпидермиса от мезофилла листа, затем снимают эпидермис.Способ осуществляют следующим образом, СВежий лист ПОВещяОт ь чяИку с ВОдой (листья суккулентных растений можнозамораживать без воды) и замораживаютВ холодильной камере...

Машина для подбора и измельчения виноградной лозы

Загрузка...

Номер патента: 683687

Опубликовано: 05.09.1979

Авторы: Назарьян, Александрян, Агаджанян

МПК: A01G 17/02

Метки: лозы, измельчения, виноградной, подбора

...измелс ножами 4 и протвворежущимМашина выполчена с грабельнымщиком 6, установленным за подавнад которым смонтирован дугоображух 7, размещенный параллельно.ляющей 2. Машина работает следующим образом.При движении машины подпружиненные зубья грабельного подборщика б, копируя поверхность почвы, собирают обрезки лозы в пучок, а подаватель 1, вращаясь с боль. шей скоростью, чем скорость машкины, подбирает обрезки лозы и подает на противо- режущий щит 5.При вращениями барабанного пзмельчптеля 3 гребни ножа, проходя через прорези противорежущего щита 5, вклиниваются режущей кромкой в лозу, расщепляя ее по всей длине (схематически работу гребней ножа можно представить как расщепление лозы системой клиньев).На втором этапе дальнейшее пзмельчение...

Измельчитель кустарника

Загрузка...

Номер патента: 685194

Опубликовано: 15.09.1979

Авторы: Микутишвили, Трощинский, Кобиашвили, Долидзе

МПК: A01G 23/00, A01D 34/42, A01G 23/06 ...

Метки: кустарника, измельчитель

...кустарника содержитрежущие элементы 1, закрепленные нагоризонтальном валу 2, установленномпод углом к направлению движения,Перед режущими элементами 1 для некоторого уплотнения кустарника шарнирно установлен подпружиненный щит 3.Режущие элементы 1 выполнены овальной Формы, закреплены на валу посредством шарниров 4 и имеют на обоихконцах крепежные отверстия 5, За режущими. элементами параллельно валу2 установлена противорежущая кольцевая решетка Ь, способствующая большему измельчению кустарника, В верхней части режущих элементов установлен кожух 7. Подбирающее устройство8 выполнено в виде граблей,Измельчитель работает следующим образом.При движении агрегата под действием силы сжатия пружины щит 3 уплотняет кустарник. Спрессованная...

Секатор

Загрузка...

Номер патента: 685207

Опубликовано: 15.09.1979

Авторы: Казарин, Костин, Сергеев

МПК: A01G 3/033

Метки: секатор

...к полости силового пневмоцилиндра. Однако известный секатор неудобенри срезе в междурядье сада, где нет необходимостив переносе срезанной ветви. Цель изобретения - удучшеие условии труда при обрезке ветвей в междурядье путемисключения повторногоажатняа курок. Эта цель достигается тем, что полпоршсвая раном. На чертеже показан описываемый секатор общин вид.На корпусезакреплен противорежуший нож ", На оси 3 установлен режущийож 4,соединенный с пневмоцилиндром 5. Для удержа. ния срезанной ветви на оси 3 установлен при.жнмной рычаг 6, соединенный с дополнительным пневмоцилиндром 7. Между подпорщневой полостью дополнительного пневмоштлиндра 7 и полостью силового пневмоцнлинпра 5 установлен кран, выполненный в виде корпуса 8 с резь. бовым...

Устройство для обогрева защищенного грунта

Загрузка...

Номер патента: 685208

Опубликовано: 15.09.1979

Авторы: Яров, Киреев

МПК: A01G 9/08

Метки: грунта, защищенного, обогрева

...между токоподводами 1 и 4 за счет 5 вытеснениячасти жидкости в камеру 5, а следовательно и мощность устройства. Давление пара зависит от охлаждения стенок токоподвода 1. Благодаря этому имеет место следящая связь между количеством подводимой электрической энергии и отбираеьпгм тепловым потоком, которая управляется самим теплоносителем, циркулирующйм через теплообменник 7.Расчет параметров устройства выполняют по соотношениями,:и,(- - "фь - ),тод И О.с(В-В,20Кр.1 о Ъьоо Ч тф Фощ оУ Например, при Ч : 220 В; ЬО =50 смН = 100 см; Г : 20 см ; Г 5 " 100 см,Ко = 0,1 уКф 0и:1,28 Р =0,11090 м см;Р = 24-0,2 кВт) Ъ е.(50+3) сму Т373-379 Кр = (100-10 б) о Ср 60= 10 СуС = 65,0 кг/ч; С = 4,19 кДж/кг град.Таким образом, во всем диапазонеизменения...

Покрытие для теплиц

Загрузка...

Номер патента: 685209

Опубликовано: 15.09.1979

Автор: Щеголев

МПК: A01G 9/14

Метки: покрытие, теплиц

...на фиг. 2 - сечение А - А на фнгПокрытие состоит из двух слоев пленок 1и 2, имеющих перфорацию 3 и 4, вылилненнуюс равным тпагом. Пленки 1 и 2 соединены межцу собой точечными спаямн 5 так, что оттня пленки 1 смегцеиы относительно отвепленки 2 на полшага, а места точечных спрасположены в промежутках между отверстия.ми пленок. Пленка 1 изготавливается из более эластичного материала, чем пленка При установке покрытия на теплице пленка. 1 должна находиться снаружи, а пленка - обрэРиг 2 оставител ехред 3 М, Галкин цта Кор рек Е Редактор Г. Мозжечкова ак 30 Тираж 755арственного комитбретений и открыт35, Рау 1 пская наб. Подписноета СССРийд. 4/5 ЦНИИПИ Гос по делам из3035, Москва, Ж Филиал ППП "Патент", г. Ужтород, ул. Проектная Проветривание...

Устройство для защиты от града виноградных насаждений

Загрузка...

Номер патента: 685210

Опубликовано: 15.09.1979

Авторы: Чхубианишвили, Грдзелидзе, Канделаки, Мгеладзе, Гогуадзе

МПК: A01G 13/02

Метки: града, виноградных, защиты, насаждений

...состоит из опор 1 и противоградовой сетки 2, которая поддерживается тросом 3. На опорах 1 закреплены барабаны 4 - 7, а такжебарабаны 8 для наматывания сетки 2 и бараба.20 ны 9 для наматывания троса 3,Механизированный процесс открывания и за.крывания устройства происходит следующим об, азом. Известным средством, например трактором, посредством карданного вала, соединенного оцним концом с валом отбора мощности трактора, а другим концом - с барабаном 4, приводят во вращение барабаны 4 - 7, которые соединены тросо-блочной системой. При этом вращение передается барабанам 8, которые наматыва. ют противоградовую сетку и таким образом открывают насаждение, Закрывание насаждения осуществляется при вращении барабанов 4 - 7, при этом...
