Самоходное транспортное устройство

Загрузка...

Номер патента: 793439

Опубликовано: 07.01.1981

Автор: Гельфенбейн

МПК: A01B 69/04

Метки: транспортное, самоходное

...13,Контрольную линию 19, указывающую конец гона, образует размещенное вне поля устройство 20, программирующее поворот и состоящее из оптического квантового генератора 21 и сканирующего механизма 22,Самоходное транспортное устройство работает следующим образом.Трактор 1 с сельскохозяйственным орудием 3 движется вдоль гона по полю до тех пор, пока датчик 10 считывания программы не пересечет контрольную линию 19, образуемую устройством 20, например лучом оптического квантового генератора 21 со сканирующим механизмом 22, Как только луч попадает на датчик 10 считывания программы, в нем появляется сигнал, поступающий на вход усилительно-преобразовательного устройства 13, которое направляет через впускной канал 7 масло в верхнюю полость...

Устройство для автоматическогоуправления самоходной сельско хозяйственной машины

Загрузка...

Номер патента: 793440

Опубликовано: 07.01.1981

Авторы: Синяков, Черняков, Кашурко, Подольский

МПК: A01B 69/04

Метки: хозяйственной, сельско, автоматическогоуправления, самоходной

...колес 12. Г 1 еред записью магнитная лента очищается при помощи элемента 13. Считывающий элемент 14 связан при помощи проводов через усилитель 15 с преобразующим электрический сигнал в перемещение золотника гидрораспределителя электромагнитом 16, например электромагнитом, который, будучи соединен корпусом с тягой рычажной системы копирующих щупов, а якорем с золотником гидрораспределителя, выполняет функции суммирующего устройства. Устройство имеет механизм ручного управления 17,В работе при отклонении копирующихщупов 1 приходит в движение электромагнит 16, корпус которого соединен с тягой 4. Вместе с электромагнитом смещается и соединенный с его якорем золотник гидро- распределителя. Кроме того, за счет сигнала дополнительного...

Устройство для дистанционногоуправления рабочими органами

Загрузка...

Номер патента: 793441

Опубликовано: 07.01.1981

Авторы: Матчанов, Горобец, Глущенко, Каймаков

МПК: A01B 69/04

Метки: рабочими, органами, дистанционногоуправления

...вид сбоку; на фиг, 2 -то же, вид сверху.Устройство для дистанционного управления рабочими органами состоит из диска 1с пальцами 2, установленного на оси 3 исвязанного с силовым цилиндром 4 посредством тяги 5 с зацепом 6, поджимаемойподпружиненным упором 7, а с валиком 8трансмиссии сельскохозяйственной машины(на чертежах не изображено), рычагом 9,эксцентрично закрепленным на оси 3 с помощью пальца 10.Силовой цилиндр 4 управляется электромагнитным вентилем 11, встроенным в гидросистему сельскохозяйственной машины иработающим от кнопки 12.Устройство также включает золотник 13,а поршень 14 гидроцилиндра 4 выполненподпружиненным посредством пружины 15.Устройство работает следующим обра 25 зом,При включении кнопки 12 с места механика-водителя,...

Способ рекультивации склоновотвалов скальных пород

Загрузка...

Номер патента: 793442

Опубликовано: 07.01.1981

Автор: Дриженко

МПК: A01B 79/02

Метки: скальных, склоновотвалов, рекультивации, пород

...яруса до начала отсыпки второго яруса производят покрытие откоса и площадки террасы первого яруса потенциально плодородным слоем до нижней бровки второго яруса н при отсыпке последующих ярусов операции повторяют.Такой способ рекультивации склонов отвалов с высотой яруса 20 - 40 м и более характеризуется повышенным расходом почвенной массы вследствие неравномерного распределения ее вдоль склона террасы изза разности углов естественного откоса по сравнению со скальными вскрышными породами, а применение специального горно- транспортного оборудования удорожает производство работ.Целью изобретения является снижение стоимости рекультивационных работ.Редактор Н. Тимонина Заказ 32/4 Изд, Ко 105 Тираж 712 ПодписноеНПО Поиск Государственного...

Почвообрабатывающий агрегат

Загрузка...

Номер патента: 799627

Опубликовано: 23.01.1981

Авторы: Хельмут, Клаус, Хайнц-Гернот, Бернхард

МПК: A01B 49/06

Метки: почвообрабатывающий, агрегат

...ЗОО. Ножевые лезвия 10 на своих задних концах (в направлении движения) проходят 35 горизонтально и имеют косой наклон наружу под углом 20 о. Внешние режущие кромки ножевых лезвий 10 и резца 14 для захвата снизу заточены.Ножевые лезвия 10 и резец 14 разме щены на треугольной монтажнойплите 15, которая на своей верхнейстороне имеет выемку (на чертеже непок вана), соответствующую концу расположенной на раме дер,:авки 13 ножа 8 и привинчена к державке 12 ножа 7 снизу посредством винта (на чертеже не показан) " потайной головкой.Плоскорезные ножи 8 или ножевые лезвия 10 для захвата снизу могут отвинчиваться и заменяться посредством винтов (на чертеже не показаны)Для восприятия .вертикальных нагрузокмежду монтажной плитой 15 и державкой...

Устройство для обнаружения боково-го choca транспортного средства

Загрузка...

Номер патента: 799684

Опубликовано: 30.01.1981

Авторы: Мишкинюк, Сологуб, Кузьмин, Авотин

МПК: A01B 69/04

Метки: транспортного, боково-го, choca, обнаружения, средства

...применен стандартный датчикдля измерения угловых перемещений типа ДК-бМТ.Сумматор б предназначен для суммирования сигналов, поступающих отдатчиков 1 и 4, Он может быть выполнен на стандартных операционныхусилителях типа 1 УТ 402, Сигнал, снимаемый с выхода сумматора, поступает на один из входов логическогоблока 7 и характеризует наличие бокового сноса транспортного средства5 или его отсутствие.Логический блок 7 предназначендля Фильтрации ложных сигналов оналичии сноса транспортного средства, которые могут возникнуть прислучайном бтклонении чувствительногоэлемента при движении транспортного средства по пересеченной местности, Логический блок может быть выполнен, например, на дешиФраторе,элементах И и К 5-триггерах.Исполнительный...

Плуг с автоматическим регулиро-ванием параметров пружной по верхности

Загрузка...

Номер патента: 801765

Опубликовано: 07.02.1981

Авторы: Топленкин, Вергейчик, Бохан, Короткевич, Капитонов, Мигаль, Лептеев

МПК: A01B 3/24

Метки: плуг, пружной, верхности, регулиро-ванием, автоматическим, параметров

...исполнительной рычажной системы 4 связаны с силовым гидроцилиндром 5 и через рычаг 6 обратной связи с гидрораспределителем 7, закрепленным на ра 801765ме 1 при помощи двуплечего рычага 8. Корпус 9 цилиндра-демпфера 10 преобразователя 11 шарнирно закреплен на рычаге б исполнительной рычажной системы 4, а шток 12 цилиндра-демпфера 10 закреплен на двуплечем рычаге 8. Пружина 13 одним концом установлена на раме 1, а другим, посредством винтового механизма 14 - на двуплечем рычаге 8. Чувствительный элемент выполнен в виде гидронасоса 15 с приводом от опорного колеса 16 через цепную передачу 17Плуг с автоматическим регулированием параметров плужной поверхности работает следующим образом,При разгоне пахотного агрегата опорное колесо 16 через...

Почвообрабатывающее орудие

Загрузка...

Номер патента: 801766

Опубликовано: 07.02.1981

Автор: Добровольский

МПК: A01B 15/02

Метки: орудие, почвообрабатывающее

...грядиль, выполненпыиз дзух продольных брусьев 1 и 2, выгн тых наружу, соединенных жесткими связямиспереди 3 и сзади 4 с пружинным элементо".переменной упругости 5 посредине, На зад - ней части градиля закреплен почвообрабатываюгций рабочий орган 6, а передняя часть имеет шарнир с осью 7, соединяющий градиль с поводками брусом 8. Устройство работает следующим образом.При заглублепии рабочего органа 6почву в грядиле возникают растягивающис 11 усилия, благодаря которым продольные бр)сья 1 и 2 стремятся к параллельному положению, но пружинный элемент 5, распирая их посредине, создает противодействие. Ввиду того, что почва разрушается рабочим ор гано 1 и сопротивление рабочему органу посчт переменный по величине харакгер (является...

Устройство для уборки камней споверхности поля

Загрузка...

Номер патента: 801767

Опубликовано: 07.02.1981

Авторы: Мишутин, Лукьянов, Кривицкий, Горин

МПК: A01B 43/00

Метки: споверхности, камней, уборки, поля

...звеньев.На фиг. 1 схематически представлен общий вид устройства; на фиг. 2 - устройство в схеме камнеуборочной машины. Устройство состоит из рамы 1, гибкого вала 2 с рабочими элементами 3 и механизма привода 4. Рама 1 выполнена из двух телескопически соединенных подвижной 5 и неподвижной 6 частей, межд которыми установлена пружина 7 с винтовым механизмом 8 регулирования ее жесткости.Гибкий вал 2 образован из шарнирно соединенных между собой посредством рабочих элементов 3, имеющих форму двусторонних зубьев, звеньев 9. В процессе работы устройства элементы 3 вала 2 прочесывают верхний слой почвы н отбрасывают встречающиеся камни вправо за пределы ширины захвата уборочной маши ны, укладывая их в валок. При встрече с выступающими над...

Механизм навески трактора

Загрузка...

Номер патента: 801768

Опубликовано: 07.02.1981

Авторы: Машкин, Колпащиков, Виткевич, Немченков, Чернышев

МПК: A01B 59/04

Метки: механизм, навески, трактора

...который надвигаясь на штоки 6, сжимает пружины 5, При этом незакрепленные концы штоков 6 свободно проходят через опорный элемент 7. Поворотный вал 3, подъемные рычаги 10 и тяги 9, поворачиваясь, опускают орудие на почву. При работе (посадка леса или уход за лесными культурами) орудие колесами или полозьями копируют рельеф поля, выдерживая заданную глубину обработки (например, глубину хода сошника) . При этом упругий элемент работает следующим образом, Штоки силовых цилиндров 8, находясь в плавающем положении, под действием веса орудия вдвинуты. По часовой стрелке приблизительно в крайнее переднее положение перемещен опорный элемент 7. Почти на величину хода штока силовых цилиндров 8 сжаты цилиндрические пружины 5. На эту же величину...

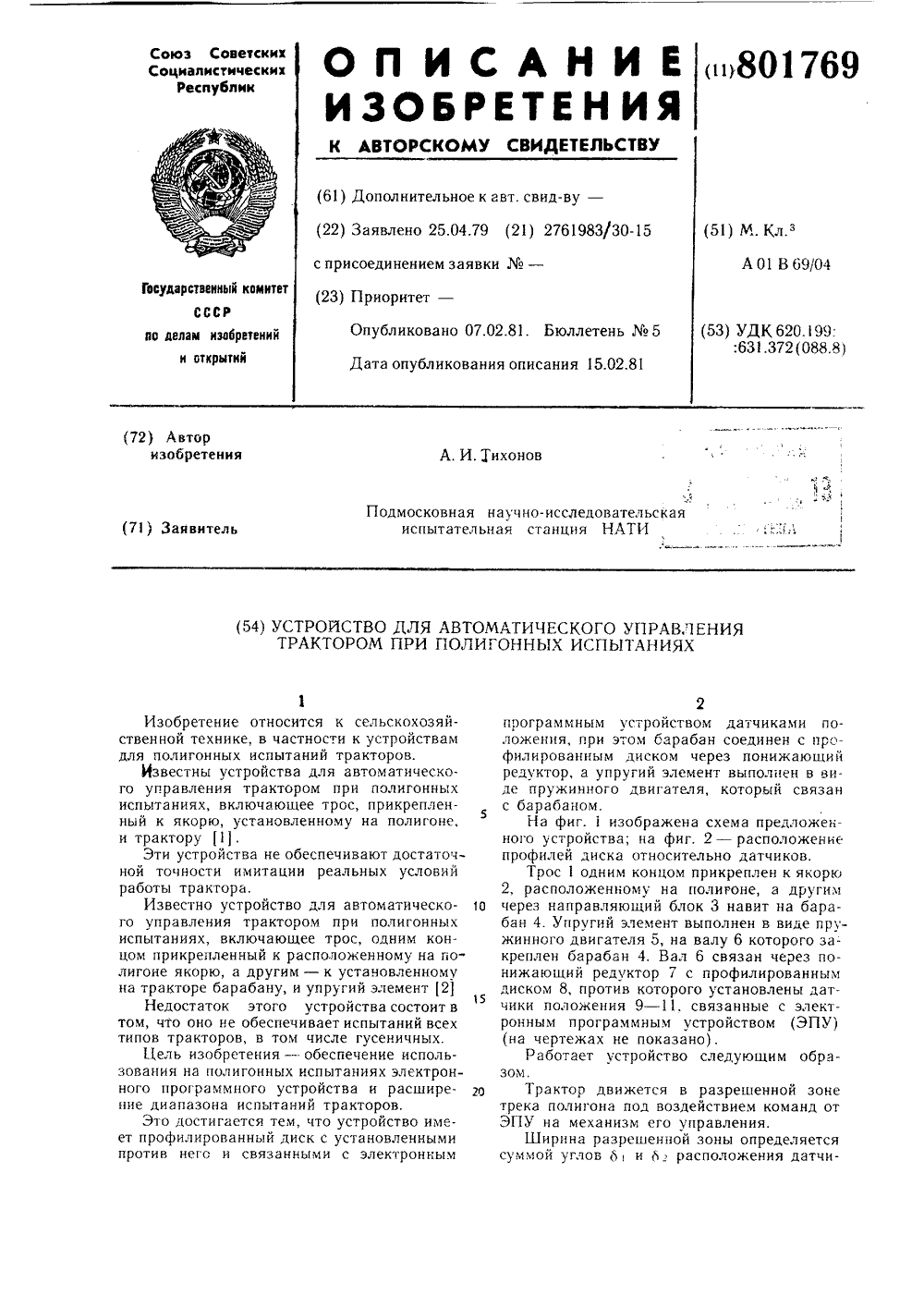

Устройство для автоматического уп-равления tpaktopom при полигонных ис-пытаниях

Загрузка...

Номер патента: 801769

Опубликовано: 07.02.1981

Автор: Тихонов

МПК: A01B 69/04

Метки: полигонных, ис-пытаниях, tpaktopom, уп-равления

...Вал 6 связан через понижающий редуктор 7 с профилированным диском 8, против которого установлены датчики положения 9 - 11, связанные с электронным программным устройством (ЭПУ) (на чертежах не показано).Работает устройство следующим образом.Трактор движется в разрешенной зоне трека полигона под воздействием команд от ЭПУ на механизм его управления.Ширина разрешенной зоны определяется суммой углов б 1 и б расположения датчиь В. Галанйкас Редактор О. ИвановаЗаказ 10014/2ВНИИ Корректор НПодписноеСССРийд. 4/5роектная, 4 абин И Госудаделам иосква, ЖПатент о комитета й и открытаушская наб город, ул. П 113035, Милиал ППП ков 9 и 11. Ври отклонении от заданного направления движения трос 1 наматывается на барабан 4 или сматывается с него....

Орудие для нарезки борозд

Загрузка...

Номер патента: 803877

Опубликовано: 15.02.1981

Авторы: Гуломджанов, Нурматов

МПК: A01B 13/00

Метки: борозд, нарезки, орудие

...системы 10 к трактору (не показан). К валу 11 отбора мощности трактора прикреплена пара конических шестерен 12 и 13. Коническая шестерня 13 соединена с вертикальным валом 14, имеющим на конце цилиндрическую шестерню 15, соединенную цепью 16 с цилиндрической шестерней 17 центрального вертикального вала 18 рамной системы 19. Верхняя шестерня 20 центрального вала 18 также соединена с шестерней 21 цепью 22 крайних вертикальных валов 23. Последние через парные ци803877 Формула изобретения 21 линдрические зубчатые шестерни 24 соединены с шарнирно-рычажными связями 2.Орудие работает следующим образом.От вала 11 отбора мощности трактора вращения передаются на центральный вертикальный вал 18 посредством цепи. Вращения центрального вала 18...

Валикоделатель дисковый

Загрузка...

Номер патента: 803878

Опубликовано: 15.02.1981

Авторы: Сергиенко, Ахмеджанов

МПК: A01B 13/02

Метки: дисковый, валикоделатель

...вид сверху; на фиг. 2 показано взаимное расположение диска и ножа.Валикоделатель дисковый состоит из рамы 1 с опорными колесами 2 и навесным устройством 3. На раме 1 закреплены секции 4 дисковых рабочих органов и ножи 5, установленные под дисками 6 и перед их режущими кромками 7. Задние секции 8 10 дисковых рабочих органов связаны с передними секциями 9 посредством шаровых шарниров 10, а концы 11 задних секций 8 связаны между собой упругой связью в виде пружины 12, заключенной в телескопичест 5кий кожух 13.Валикоделатель дисковый работает следующим образом.При движении агрегата ножи 5, врезаясь в почву, подрезают пласты резервов с двух сторон, направляют на диски 6. Дис ки 6, вращаясь под действием подрезанного пласта,...

Способ защиты почв от эрозии

Загрузка...

Номер патента: 803879

Опубликовано: 15.02.1981

Авторы: Картамышев, Бардунова, Посохов, Чалабянц

МПК: A01B 13/16

Метки: защиты, почв, эрозии

...типа Фуражир, образуемую при этом мульчу разбрасывают на поверхности поля примыкающих к утепленной полосе участков, производя регулирование снеготаяния.Одновременно с размещением теплоизоляционного слоя производят глубокое рыхление (до 55 см) почвы, сохраненной в незамерзшем состоянии.В результате создаются хорошие противоэрозионные барьеры на пути водного потока, предотвращающие сток талых вод и смыв почвы.Сравнительные данные, подтверждающие эффективность предлагаемого способа защиты почвы от эрозии по сравнению с известным способом приведены в таблице. В ка и ствс защитной эмульсии используют цнтетическук пену следующего состава, вес,/с.Мо евс-фо,чальдегидо , 18 - 19Пеноос 1. нзоцатель ПО - 1 14 - 165Со ,с: кислога о- -9 Воли...

Комбинированное почвообрабатывающееорудие

Загрузка...

Номер патента: 803880

Опубликовано: 15.02.1981

Авторы: Жуков, Недбайло, Кривошлыков

МПК: A01B 49/02

Метки: почвообрабатывающееорудие, комбинированное

...вид сверху.Орудие содержит раму 1, плужные корпуса 2, культиваторные рабочие органы 3 и борону-гребенку 4, которая установлена под углом к направлению движения. Культиваторные рабочие органы 3 закреплены на раме 1 посредством хомутов 5 и кронштейнов 6, которые соединены между собой планками жесткости 7. Такое крепление позволяет производить регулировку культиваторных рабочих органов в вертикальной и горизонтальной плоскостях. Борона-гребенка 4 выполнена в виде уголка с расположенными в один ряд зубьями (не показано) и соединена с рамой 1 шарнирами 8, позволяющими копировать рельеф поля в вертикальной плоскости. Орудие работает следующим образом.Перевернутый плужными корпусами 2 15почвенныи пласт рыхлят культиваторныенрабочие органы 3....

Транспортное колесо для почвообра-батывающих машин

Загрузка...

Номер патента: 803881

Опубликовано: 15.02.1981

Авторы: Раймунд, Петер, Ханс-Йоахим, Райнхард, Конрад, Пауль

МПК: A01B 63/22

Метки: машин, транспортное, почвообра-батывающих, колесо

...колесо 1 включает вертикальную стойку 2, размещенную в корпусе 3 с гидроцилиндрами 4, ролики 5, два из которых снабжены фасками 6. Вертикальная стойка 2 выполнена с винтовой направляющей 7 и размещена в пазу, обра зованном роликами 5 с фасками 6. Роли ки 5 закреплены на раме 8 плуга.Устройство работает следующим образом.При подъеме рабочих органов почвообрабатывающей машины вертикальная стойка 2, перемещаясь в роликах 5 по вертика 1 о ли благодаря наличию винтовой направляющей 7 входящий в паз между роликами 5, совершает вращательное движение, при этом колесо разворачивается на угол в, соответствующий величине кривизны винтовой 15направляющей 7. При движении транспортное колесо 1 устанавливается по направлению движения, при этом...

Устройство для автоматического направлениядвижения самоходной машины

Загрузка...

Номер патента: 803882

Опубликовано: 15.02.1981

Авторы: Тимошенко, Кравченко

МПК: A01B 69/04

Метки: направлениядвижения, самоходной

...с самоходной машиной и с датчиком системы автоматического вождения.На фиг. 1 изображено устройство для автоматического направления движения самоходной машины, вид сбоку; на фиг. 2 копирующий механизм, вид сверху.Устройство состоит из самоходной машины 1, к которой на поводке 2 шарнирно присоединен копирующий механизм 3, снабженный воздухопроводом 4 и выполненный в виде трубчатой рамки 5, присоединенной к датчику 6, статор 7 которого жестко свя,мн с поводком 2, а ротор 8 - с трубчатой рамкой 5. Для выхода сжатого воздуха на нижней части трубчатой рамки 5 имеются отверстия 9, а для обеспечения колебаний трубчатой рамки 5 в поперечно-вертикальной плоскости поводок 2 связан с ней горизонтальным шарниром 10.Предложенное устройство...

Фронтальный плуг

Загрузка...

Номер патента: 808013

Опубликовано: 28.02.1981

Авторы: Головенко, Стародинский, Курганский, Шподаренко

МПК: A01B 15/00

Метки: плуг, фронтальный

...тем, что отвалы выполнены с чередованием по высоте;Такое выполнение устройства позволяет увеличить проходы между отвалами, что улучшает условия прохода пласта.На фиг. 1 изображен фронтальный плуг вид в плане; на фиг. 2 - то же, вид сверху.Горизонтальный лемех 1 с помощью двух вертикальных стоек 2 крепится к раме 3. Непосредственно к лемеху 1 в один ряд крепятся отвалы 4. Впереди лемеха 1 рас положены дисковые ножи 5 с расстоянием,соответствующим расстоянию между отвалами. Устройство работает следующим образом, Дисковые ножи 5 разрезают пласт в вертикальной плоскости. Лемех 1 производит рыхление пласта на заданную глубину. Затем пласт попадает на отвалы 4, где дополнительно рыхлится, оборачивается и укладывается на дно борозды....

Плуг цилиндрический

Загрузка...

Номер патента: 808014

Опубликовано: 28.02.1981

Авторы: Седов, Юдкин

МПК: A01B 17/00

Метки: цилиндрический, плуг

...8, напрессованной на ось с фланцем 9, установленную в корпус подшипников 10. Корпус через опорную плиту 11 крепится к задней балке рамы 12. К фланцу оси присоединены спицы 13 с цилиндром 14. К передней кромке цилиндра 14 крепятся сменные ножи 15.Рабочие параметры цилиндра выбираются в зависимости от почвенных условий с образующей в пределах 150 - 300 мм. Цилиндр крепится к раме консольно с углами атаки. Ю = 5 - 25 и подъема,б = 1 О - 25 к направлению движения.20 Для работы плуга цилиндрического устанавливают опорное колесо 2 на необходимую глубину, включают вал отбора мощности трактора, крутящий момент которого пере.дается через карданный вал 3, вал 5 и цеп808014 Составитель В. Романов Редактор С. Тараненко Текред А. Бойкас Заказ...

Почвообрабатывающая машина

Загрузка...

Номер патента: 808015

Опубликовано: 28.02.1981

Авторы: Хорунженко, Кондратьев, Жук, Бирюков, Марченко, Нежный

МПК: A01B 33/06

Метки: почвообрабатывающая

...4 передается от вала отбора мощности трактора (не показаны) через карданную передачу и центральный редуктор 9 на конические зубчатые колеса 10, закрепленные на валах 3 роторов 4.Передний ряд лап подрезает пласт и рыхлит почву перед участками траекторий ножей 5, на которых их скорость максимальна. При приближении ножей 5 роторов 4 к крылу стоящей впереди него лапы б и движении вдоль него нож 5 через пласт почвы передает нагрузку на крыло лапы 6. Вследствие этого лапа 6 со стойкой 7 совершает колебание от ножа 5. Затем ко второму крылу лапы 6 приближается нож 5 второго ротора 4 размещенного за лапой б, нагружает ее крыло и обеспечивает колебание Распрямляясь при снятии нагрузки отротора на крыло, планка 16 способствует повороту стойки 7...

Орудие для обработки солонцовыхпочв

Загрузка...

Номер патента: 808016

Опубликовано: 28.02.1981

Автор: Михеев

МПК: A01B 49/06

Метки: солонцовыхпочв, орудие

...расположенным над фрезой 4 и шарнирно связанным с лезвием 2и задней стойкой 3, причем нижняя кромкатукопроЬода 5 расположена вдоль образующей фрезы 4.Кроме того, орудие снабжено емкостью 6для минеральных удобрений и мелиорантов(гипса и др.), питателем 7 с синхроннымприводом от опорного колеса 8 через цепнуюпередачу 9. Питатель 7 соединен с помощью808013эластичного патрубка 10 с тукопроводом 5, который шарнирно связан задним концом с помощью опоры 11 со стойкой 3, а передним - с поводком 12, закрепленным на вибрирующем лезвии 2, являющемся приводным звеном для тукопровода 5. Для свободного перемещения поводка 12 стойка 13 вибрирующего лезвия 2 снабжена продольным пазом. Вибрирующее лезвие 2 имеет привод, состоящий из шатуна 14 и...

Самоходное шасси

Загрузка...

Номер патента: 808017

Опубликовано: 28.02.1981

Авторы: Иванов, Александров, Горбунов, Шевелев

МПК: A01B 51/02

Метки: шасси, самоходное

...фиг. 1 изображена схема шасси срасположением рамы с управляемыми колесами, с передней части ведущего моста;на фиг, 2 - то же, с задней части ведущегомоста; на фиг. 3 - переходной кронштейн,вид сбоку; на фиг. 4 - то же, вид сверху; на фиг. 5 - рамка для навески сельхоз- орудий, вид сбоку; на фиг. 6 - то же, вид сверху.Самоходное шасси состоит из ведущего моста 1 с энергоблоком 2, рамы 3 с управляемыми колесами 4, переходного П-образного кронштейна 5, рамки 6 для навески сельхозорудий. Переходной кронштейн состоит из накладок 7 и 8, тяг 9 и 10, привалочной плоскости 11.Рамка для навески сельхозорудий состоит из привалочной плоскости 12, лонжеронов 13 и 14 и бруса 15.Переналадка самоходного шасси заключается в установке переходного...

Навесная сцепка для сельскохо-зяйственных орудий

Загрузка...

Номер патента: 808018

Опубликовано: 28.02.1981

Авторы: Бузенков, Хегай, Пейсахович, Куликов

МПК: A01B 59/06

Метки: сельскохо-зяйственных, сцепка, навесная, орудий

...вид сзади; на фиг. 3 - то же, вид сверху, при рабочем положении агрегата. Навесная сцепка для сельскохозяйственных орудий состоит из центральной секции 1, присоединяемой к трактору 2 посредством механизма навески 3. К шасси трактора 2 посредством шарнирных соединений 4 и 5, продольные оси которых наклонены к горизонту под углом, вершина которого обращена в сторону трактора, присоединены бокоть вые секции 6 и 7 с силовыми цилиндрами 8подъема. Рамы сельскохозяйственных орудий 9 присоединяются к секциям 6 и 7 посредством механизмов соединения, выполненных в виде передвижных кареток 10 с Овертикальными пазами 11, в которых размещаются продольно-горизонтальные само- устанавливающие шарниры 12, что позволяет рамам сельскохозяйственных орудий...

Плуг

Загрузка...

Номер патента: 808019

Опубликовано: 28.02.1981

Автор: Баженов

МПК: A01B 59/06

Метки: плуг

...3.Рама 1 плуга через палец 12 соединенас нижней тягой 13, а трехплечий рычаг 5 через палец 14 - с верхней тягой 15 механизма навески трактора.20 При работе плуга с заглубленными почвоуглубителями (фиг. 1) гидроцилиндр 6 через среднее плечо 11 удерживает трехплечий рычаг 5 в положении, обеспечивающем максимальное отклонение тяги 4 назад,808019 Формула изобретения Составитель В. Романов Техред А. Бойкас Корректор Г. Решетник Тираж 711 Подписное ВНк 1 ЯП 14 Государственного комитета СССРРедактор С. Тараненкс Заказ 10750/ которая, в свою очередь, через жесткую связь 10, управляющее звено 9 и параллелограммы 8 удерживает почвоуглубители 7 на заданной глубине. Жесткая связь 10 может быть выполнена регулируемой по длине для регулировки глубины...

Навесное устройство плуга

Загрузка...

Номер патента: 808020

Опубликовано: 28.02.1981

Авторы: Рыжих, Балабанов

МПК: A01B 59/06

Метки: плуга, навесное

...5. Регулировочный винт 6 фиксирует в определенном положении опорную балку 7.Устройство работает следующим образом При движении пахотного агрегата плуг 4под действием силы тяги и сопротивления почвы за счет опрокидывающего момента воздействует через балку 7 на задние колеса, увеличивая сцепной вес трактора. Величину догрузки можно изменять силой тяги трактора, перемещая концы тягна плуге в радиальных направляющих 3 Если плуг не заглубляется, то при достаточно хорошем сцеплении колес можно заглубить его, при подняв концы тяг. Транспортное положениеплуга обеспечивается благодаря малому ходу конца опорной балки на оси 2 прицепа трактора. Упорный винт 5 и регулировочный винт 6 служат для изменения положения корпуса, что в конечном итоге...

Навесное устройство крутосклон-ного tpaktopa

Загрузка...

Номер патента: 808021

Опубликовано: 28.02.1981

Авторы: Зеленый, Яцкевич, Амельченко, Гуськов

МПК: A01B 59/06

Метки: крутосклон-ного, навесное, tpaktopa

...машины рядки 22 растений пропашной культуры.Устройство работает следующим образом.При движении агрегата по горизонтальной поверхности левый бортовой редуктор 6, находясь в нейтральном положении, удерживает посредством тяги 5 коромысла 4 от поворота вокруг вертикальной оси 3.При этом распорка 8 удерживает тягиот поворота вокруг шарниров их крепления к коромыслу 4, в результате чего машина занимает нейтральное положение относительно остова трактора, при котором ее продольная ось совпадает с одноименной осью последнего.При въезде агрегата на поперечный склон, например правый, левый бортовой редуктор 6 поворачивается в процессе стабилизации остова 2 трактора вверх, перемещая тем самым тягу 5 вперед. Тяга 5 поворачивает...

Устройство для автоматическогоподдержания заданной глубиныхода рабочих органов сельско-зяйственной машины

Загрузка...

Номер патента: 808022

Опубликовано: 28.02.1981

Авторы: Карпов, Воронин, Большаков, Парфенов, Трусов, Белов, Петров

МПК: A01B 63/111

Метки: сельско-зяйственной, рабочих, органов, заданной, автоматическогоподдержания, глубиныхода

...и обратным клапаном 17, Рабочий орган 4 не перемешается по отношению к раме 6 сельскохозяйственной машины.При перемещении датчика 1 вверх механизм передачи сигнала перемешает золотник распределителя 2 вправо. Из магистрали 13 масло под давлением через распределитель 2 по магистрали 14 через обратный клапан 19 и дроссели 21 поступает в подъемную полость гидроцилиндра 5. Из сливной полости гидроцилиндра 5 масло имеет возможность слива как по цепи магистраль 15 - распределитель 2 - магистраль 12 - распределитель 9, так и по цепи магистраль 18 - магистраль 11 - распределитель 8. Гидроцилиндр 5 перемещает рабочий орган вверх до тех пор, пока посредством механизма 3 обратной связи золотник распределителя 2 не переместится в...

Устройство для автоматическоговождения tpaktopa ha повороте

Загрузка...

Номер патента: 808023

Опубликовано: 28.02.1981

Авторы: Тараторкин, Мишачев, Бубнов

МПК: A01B 69/04

Метки: tpaktopa, повороте, автоматическоговождения

...следующим образом Водитель переключателем 8 программ и режимов функционирования переводит устройство на запись программы поворота и ручной режим управления и при помощи рулевого колеса 7 выполняет на тракторе 6808023 Составитель Т.ехред А. Бойкасираж 711 уроваКорр Под Редактор С. ТараненкоЗаказ0750/1 шетник кторисноР ВНИИПпо13035,иал ПП И Госудаделам иМосква, ЖП Патент рственного кообретений и- 35, Раушскг. Ужгород итета СС открытий я на 6., д ул. Прое 4/5 тная, заданный рациональный вид поворота, копируя его траекторию, предварительно раз меченную на поворотной полосе, путем ручного воздействия на исполнительный механизм 5. При движении по заданной траектории изменение углов поворота направляющих колес и продольной оси трактора...

Устройство для поворота трак-торных агрегатов

Загрузка...

Номер патента: 808024

Опубликовано: 28.02.1981

Авторы: Тараторкин, Мишачев, Бубнов

МПК: A01B 69/04

Метки: поворота, трак-торных, агрегатов

...беспетлевой на 90 28, беспетлевой на угол более 90 и менее 180 29, беспетлевой с прямолинейным участком 30. Прямоугольниками на блок-схемах траекторий обозначены отрезки прямых, треугольником - участ 1 и переменной кривизны, кружком - участки ду; и окружности. Знаком Х обозначены частные блок-схемы представленных траекторий. Из этих блок-схем путем регулировки длительности движения машинно-тракторного агрегата по каждому участку можно составить одну универсальную схему, которую можно привести к любому частному виду. При движении на трактор действуют различные внешние возмущающие воздействия. Трактор имеет нелинейные характе. ристики. Эти два фактора приводят к изме нению фактических кинематических режимов и параметров движения на...

Навесной плуг-рыхлитель

Загрузка...

Номер патента: 810096

Опубликовано: 07.03.1981

Авторы: Варес, Рейнтам

МПК: A01B 13/02

Метки: навесной, плуг-рыхлитель

...точки Н, а с другой стороны, - относительно точки 6. Это значит, что реакция почвы на рыхлителе 6 препятствует выглублению корпуса 9 и способствует работе его в нормальном рабочем положении.Степень силового воздействия рыхлителя на корпус регулируется изменением длины рычага путем перестановки тяги 4 в отверстиях О, а нормальное положение, рабочее, рыхлителя обеспечивается изменением длины тяги 4.Соответствующим выбором параметров механизма можно обеспечивать хорошее качество работы системы на любых комбинациях глубин аи ар хода корпуса и рыхл ителя,Процесс погружения рабочих органов (корпус и рыхлитель) в почву в начале работы происходит следующим образом (фиг. 2).При опускании рамы плуга с рабочими органами в рабочее положение...
