A01B 13/04 — для работы на виноградниках, в плодовых садах и т.п.

Приспособление для обработки почвы вокруг садовых деревьев

Загрузка...

Номер патента: 7808

Опубликовано: 15.09.1924

Автор: Латышев

МПК: A01B 13/04, A01B 15/02

Метки: садовых, почвы, деревьев, вокруг

...состоит из бруса 1(фиг. 1), снабженного по концам поперечными брусками 2,2 и имеющегопо длине ряд отверстий 5,5, служащих для прикрепления обрабатываю-.щего орудия 6 и упорной обоймы 4,устанавливаемых на брусе в должномположении. Обойма закрепляется уобрабатываемого дерева, при помощиразвилины, охватывающей дерево.Для предохранения дерева от порчипри вращении бруса между развилинами обоймы и стволом дерева устанавливается разьемный хомут 7,(фиг, 2), который закрепляется на почве прп помощи кольев 8, вбиваемых с внутренней стороны хомута,Для приведения приспособления вовращательное движение на одном изконцов бруса имеется упряжнойкрюк 3 (фиг. 1).Для производства рыхления вокругствола 9 дерева (фиг, 3), устанавливается хомут...

Приспособление к плугу для выкапывания саженцев

Загрузка...

Номер патента: 31692

Опубликовано: 31.08.1933

Автор: Охременко

МПК: A01D 31/02, A01B 17/00, A01B 13/04 ...

Метки: плугу, выкапывания, саженцев

...опубликовано 31 августа 1933 года, Предмет изобретения. Фиг,ф 44 Лен премпечатьсоюэ, Тип, Печ. труда. Зах. 4790 - 15 Посредством предлагаемого приспо. собления к плугу имеется ввиду механизировать процесс выкапывания виноград, ных саженцев.На чертеже фиг. 1 изображает вид приспособления сбоку; фиг; 2 - то же сверху.Предлагаемоеприспособлениесостоит из вертикально поставленного за отвалом плуга барабана 12, снабженного пружи. нящими зубьями 13. Барабан 12, при передвижении плуга, вращается переда. чей.от ходового колеса через цепь 15 и шестерни 3, 7, .б, 4 и 14: Барабан 12 своими зубьями 13 рыхлит стенку борозды и вытаскивает саженцы, которые, затем выбирают вручную. Приспособление к плугу для выкапы-. вания саженцев с применением...

Плуг для закрытия виноградных кустов

Загрузка...

Номер патента: 50344

Опубликовано: 01.01.1937

Автор: Скляров

МПК: A01B 13/04

Метки: закрытия, виноградных, кустов, плуг

...рамы помещены два д служащие для заваливания землей. Между щитом 5 и ми 70 установлен каток б с в поверхностью, который приж к земле с помощью пружи Каток служит для лучшей , закрываемых растений. с целью лучшеи укатких растений, между щитоьвающими почву дисками каток с вогнутой поверх дме бретени закрытия вторскому отличаюю лучшейий, между ми почвувогнутой двешенныи приспосоже фиг, 1 изобр ой вид предлагае - то же вид свер 7 плуга, опираю и ходовые колес на коленчатой ос , служащий для адных кустов,ает обго плуху, щейся на а 8, уста- и 2, укре- пригибаВ задней В авторском свидетель описан плуг для закрыв на зиму виноградных кус ший из щита, установлен жинящих подвесках и для пригибания кустов двух плужных корпусов, ющих почву на кусты....

Машина для открытия виноградных кустов

Загрузка...

Номер патента: 104857

Опубликовано: 01.01.1956

Авторы: Кляшторин, Гинзбург, Гуцевич

МПК: A01B 13/06, B65B 11/14, A01B 13/04 ...

Метки: открытия, кустов, виноградных

...рычажные механизмы104857б и 7. В исходном положении ролики 5 пружинами 4 притянуты к раме 1, а рычажные механизмы б перпендикулярны направлению движения. При движении машины рычажные механизмы б, встрегпв сопротивление головки куста, поворачиваются вокруг своей оси и заставляюг ролики отходить от рамы 1 и подходить под дугообразную часть укрытой лозы, Закрепление положения роликов под лозой достигается при помощи рычажных механизмов б вводом защелок 8 в замки 9 роликов 5. При дальнейшем движении машины при данном положении рычагов первым на головку куста натыкается рычажный механизм 7. Встретив сопротивление головки куста, рычаг 7 поворачивается вокруг своей оси, сжимает пружину 10 и вытягивает защелку 8 из прорези замка ролика 5,...

Машина для открытия виноградных кустов

Загрузка...

Номер патента: 104965

Опубликовано: 01.01.1956

Авторы: Кляшторин, Гуцевич, Гинзбург

МПК: A01B 13/04

Метки: открытия, кустов, виноградных

...ио авт. Гт. М 10485, уирощаощ, е процсг мсканнзации извлечения кустов из зсм;и.УСГершштоание заклоает я в том. что и рае, псной по дижению машинь усганов;сна под чт;ом к ней цилиндрическая вращав)щаяя провозичная петка для рсоани верине) чсти зсзли укрытой лозы.На фиг. 1 изображен снеатичс кИй внд машины сбоку; на фиг. 2 - ес вид15 срку.На раме (1) в передней сс части под улом к направлению движения устянленистерство промышленноСССР г. на иая тек кке лнпоуму 1)гс (10) )ь)ти ц)з зацепления.Вал (15) в срсднтй ч;ст мссг нарезку и вращается в неподвижнойайке (16). ОИ ЗдндисПгсетея Пняцндрц 1 ССКМ ХВОСТОВИКО)1 С ДЛНГО ЦЦоТКО 1, 1:с) Котером насажена шестерня (13), 1 ри расиенин шесте)ты (13) рдщдстс 5 Ипт и дл (15) с уерепгОннычг на цсм...

Машина для укрытия виноградных кустов

Загрузка...

Номер патента: 105464

Опубликовано: 01.01.1957

Авторы: Гинзбург, Кляшторин, Гуцевич

МПК: A01B 13/04

Метки: кустов, укрытия, виноградных

...ПРУжиис)Й 0 РЫЧ 1- Г 1, 1 ССТ 1 ЦСГО бсг 3 О 0 ц 1(051 ссо 6 с гуммцровцыа жслоРт.м обо- ;ОМ.Всрс:31 рьчГ 4 и;1 р;мс 1 имеег- С 51 1) Т (3 Р О 31 1 ОД и РРК Ц Ц С11 11 1 Р ЬГ /, 1(1 з,ссГ 3 УОЩПЙ ц Г 1 сРВВ 1 Й Ры 3 г В . 33,3013 сЗ 3 Встпс 1 с О 1 сОсд 1 ь., 3(3,сж 313 и 5 Трь 1 т 330 кмст 3 з.Поздц рыаг 4 уст;цовлсио О- лс.со 6 с глдкцм сбодом, оторос 3;абсгс 3 3.3 Головку куст и пОВОр 1- швет рычаг 4 в цсходцос цоложс- ШЕ В персдцей част 1 ра.1 ы 1 р;1 споюжсц собцраюшц лозу в пучок ОЗОСО(3 ИРТОЛЬ 9 В 1;3:.С ВЦГ 1 Ц, 111- рццой 1 з стдссьгпх 333331,рсв,)(3 6 3) НОЯ);(10)1 НИГОЖСНИН э(Л(И 11 И(Я /Ыс 1 4 НсИ,)НГС 51 13 ПИ,0)30 И(.И I, (1 рэз(с(с(Г 7 З(3 НН)1 с 1 СГ НГ)ЛИ)(СИНС УТ.ТТН,ВБОСНИИ З(с(11311(Ы ЛИЗИСИИИ. сИэ (.001 РсЛО,З э Б...

Передвижная установка для обрезки плодовых деревьев и виноградников, а также для рыхления почвы в рядках и на приствольных кругах

Загрузка...

Номер патента: 109425

Опубликовано: 01.01.1957

Автор: Пойченко

МПК: A01B 1/00, A01G 3/02, A01B 1/20, A01B 13/04 ...

Метки: передвижная, почвы, обрезки, деревьев, приствольных, кругах, виноградников, плодовых, рыхления, рядках, также

...О . Воздуха при дав,енин В с 1 Й)1. Оораоотка ИОчВы в 3 еждурядиях или Обрезк)1 13 ИИОгрядной лозы про Ввод;Тся рабочим инструментом нод деист)ив)1 си.1 ь сжатого 3 оздух, нос гупякниего от компрессора по возду;опроводу, пятрубкам и гибким шлангам о.Г 1 ри обрезке плодовых деревьев 9 (фиг. 2) поступление 3 оздуха в инструменты 1 О пневматического действия происходит посредством воздухОГГООБОда ), вы по,1 не Оо Б ко 1- струкции, соответству.опей вы:от деревьев 2 и позголяю 1 цей 1:роизводить обработку -,овыОбрезку деревьев в смеж 1-:ь:х рядах подо). вых насаждений.Пневматический сека горЛ 1,фиг. 3), управляет.я рукояткой 4. После нажатия ее Открываст;я доступ сжатого воздуха и мех 1:изму секатора, работа к)1 цею на оорезкс ПЛ О ДО В Ы Х...

Приспособление к плугам для открывания виноградной лозы

Загрузка...

Номер патента: 110840

Опубликовано: 01.01.1957

Авторы: Мельников, Кулешов, Ковалев, Колесников

МПК: A01B 13/04

Метки: лозы, виноградной, плугам, открывания

...втором варианте приспособления ротационные рабочие органы также выполнены из двух, расположенных друг под другом крыльчаток б, причем нижняя из них с помощью конической передачи 7 и цепной передачи 8, 9 и 10 получает принудительное вращение от ходового колеса 11 плуга.Ротациопные рабочие органы также установлены на кронштейнах 12 и имеют прямые лопасти. С целью предохранения крыльчаток от повреждения, в,передачу включена храповая муфта 13.Приспособление работает следующим образом.При движении плуга в междурядьи виноградных лоз боковые плужные корпусы открывают лозу, отваливая почву внутрь междурядья. Идущие впереди чизельные лапы и бороздильники перемещают пласт почвы в середину междурядья.Ротационные рабочие органы, врезаясь и...

Садовый культиватор

Загрузка...

Номер патента: 116400

Опубликовано: 01.01.1958

Авторы: Симаков, Шрамко

МПК: A01B 13/04

Метки: садовый, культиватор

...при проходе культиватора под кронами.На чертеже изображен культиватор в двух проекциях.Культиватор состоит из трех секций, центральной - 1 и двух боковых - 2, прикрепленных к раме гусеничной самоходной тележки 3. Гусеницы тележки приводятся в движение от электромоторов 4, получающих ток от генератора б, Генератор вращается от теплового двигателя б, а при несомкнувшейся кроне деревьев возможно питание электромоторов от электросети троллейным способом.Каждая секция имеет набор культиваторных . Для снижения тягового сспротивления на стойке каждой лапы ус ен электровнбратор 8.Над боковыми секциями расположены двеие перегиб с наклоном вниз в с;з 11 б 10 С Верхняя ветвь каждой ленты движется в сторону обратную движению культиватора и со...

Машина для открывания кустов винограда

Загрузка...

Номер патента: 117615

Опубликовано: 01.01.1958

Авторы: Ботин, Исраэлян

МПК: A01B 13/04

Метки: кустов, винограда, открывания

...Лучевое колесо может совершать также возвратно-поступательное движение вдоль оси вращения, для чего па оси установлен вибратор 10.117615Воздух к вибратору подается от компрессора 11 через воздушный колпак 12 и шланг 13 к золотнику 14, установленному на кронштейне 3.Золотник управляется движением рычагов 4.Рама машины опирается на четыре опорных колеса, перестановкой которых по высоте может регулироваться положение рабочих органов относительно укрывочного вала.Машина работает следующим образом.Идущие первыми плужные корпусы производят отпашку вала на глубину 250 мм от уровня поля и отваливают почву внутрь междурядия. Полевые обрезы корпусов проходят от осевой линии кустов на расстоянии 250 мм. Идущие сзади шестиугольные диски надрезают...

Способ укрывки виноградников на зиму

Загрузка...

Номер патента: 122354

Опубликовано: 01.01.1959

Автор: Гячев

МПК: A01B 13/04

Метки: укрывки, зиму, виноградников

...в борозду и к получению укрывного вала; двумя вершинами (фиг. 1). Для получения укрывного вала требуемой формы приходится использовать в больших количествах ручной труд. Требуемая форма укрывного вала показана на фиг. 2.Заглубление корпуса, осуществляемое на практике с целью увеличения количества земли, подаваемой на укрывной вал, приводит к механическому повреждению корневой системы лемехом плуга (фиг. 3) и к увеличению опасности повреждения корней зимними морозами. Корни более подвержены вымерзанию, чем наземная часть куста. Они погибают примерно при минус 7, тогда как Наземная часть - при минус 18.Перечисленные недостатки существующих укрывных корпусов предлагается устранить следующим образом.Дно борозды, создаваемой укрывным...

Машина для раскрытия виноградников

Загрузка...

Номер патента: 122356

Опубликовано: 01.01.1959

Автор: Торопов

МПК: A01B 13/04, A01B 13/06

Метки: виноградников, раскрытия

...4, подъемный механизм 5 и привод б рабочего диска.Рабочий орган состоит из диска 1 с укрепленной, в центре его ведомой конической шестерней 8, насаженный на ось 9. Ось укреплена одним концом на кожухе диска 10, а вторым - посредством стопорного болта 11 к передней части кронштейна кожуха 12. Для увеличения жесткости кронштейна задний конец его опирается на подкос И. Привод от электромотора к диску осуществлен посредством карданного вала, передающего вращение ведущей конической шестерне 14, хвостовая часть 15 которой размещена в гнездах пластин 1 б кронштейна, Боковые и нижние поверхности диска закрыты сплошным кожухом диска, причем диаметр нижней поверхности кожуха больше диаметра диска. Поэтому диск при движении машины не может...

Плуг для запашки кустарника

Загрузка...

Номер патента: 125415

Опубликовано: 01.01.1960

Авторы: Гильштейн, Стародинский

МПК: A01B 45/00, A01B 17/00, A01B 13/04 ...

Метки: запашки, плуг, кустарника

...ножа закреплен между двумя опорными полозками 2, регулируемыми по высоте для работы на требуемую глубину пахоты. Между ножом и рамой 3 плуга в одной плоскости с ножом расположен щит 4, препятствующий застреванию кустарника под рамой плуга.Кустарник, прижатый передними концами полозков к поверхности почвы при движении плуга вперед перерезается лезвием ножа. Если нож встречается с большим пнем, камнем и т. п которые не могут быть перерезаны, плуг перетаскивается на ноже (благодаря наклону лезвия ножа) через это препятствие, что предохраняет от поломок.Плуг навесной конструкции агрегатируется с тракторами, оборудованными стандартной навесной гидросистемой.На плуге может быть установлена жесткая или автоматическая навеска. Последняя...

Устройство для открывания виноградной лозы

Загрузка...

Номер патента: 125416

Опубликовано: 01.01.1960

Авторы: Мартынов, Паламарчук

МПК: A01B 13/04

Метки: открывания, виноградной, лозы

...поперечные карданы снабжены регулируемыми дебалансами 25.При проходе устройства по междурядью плужные корпуса производят полосную обработку почвы в междурядьях и одновременную отпашку оснований земляных валов, укрывающих лозу, Одновременно сэтим усеченные конусы, прижимаясь к верхним частям земляных валов,срезают часть почвы и сдвигают ее в смежные междурядия (фиг. 3).Крыльчатки, звездочки и подъемники, установленные за задними плужными корпусами 1, прижимаются оттяжными устройствами к стенкамотпаханного земляного вала и врезаются в них, причем они выходят вовнешнюю сторону, насколько позволяет регулируемый упор 13.Во время движения агрегата копирующие звездочки 2, имеющие несколько больший диаметр, чем крыльчатки 5,...

Приспособление к виноградниковому плугу для пригибания

Загрузка...

Номер патента: 126309

Опубликовано: 01.01.1960

Авторы: Канеев, Щербаков

МПК: A01B 13/04

Метки: пригибания, плугу, виноградниковому

...вид спереди; на фиг. 2 - вертикальный разрез одного колеса с валиками.Предлагаемое приспособление (лозоукладчик) представляет еобой колесо 1, подвешенное к передней части рамы 2 плуга на коленчатых осях 3 посредством кронштейна 4, Колесо-укладчик состоит из обода б, соединенного со ступицей б посредством шести наклонных спиц-направляющих 7, Обод имеет шпоры 8 для обеспечения непрерывного вращения колеса.М 126309В спицах закреплены шесть удлиненных валков 9 с гибким участком 10 под углом 10 к оси колеса. К ободу прикреплены шесть укороченных валиков 11, параллельных оси колесаУкороченные валики, предназначенные для укладки лоз с одной стороны рядка, представляют собой прорезиненные шланги, внутри которых имеются пружины для ооеспечения...

Рабочий орган к машине для образования в почве борозд под посадку виноградной школки

Загрузка...

Номер патента: 129404

Опубликовано: 01.01.1960

Авторы: Рудяк, Кучеренко, Команич, Верило

МПК: A01B 13/04

Метки: посадку, машине, почве, образования, рабочий, школки, виноградной, борозд, орган

...орга садку виноградной нижней части выс что, с целью расш смонтированы гори истечения воды. Известны рабочие органы к машинам для образования в почве борозд под посадку виноградной школки, выполненные в виде ножа, снабженного в нижней части выступающим вперед долотом.Отличительная особенность описываемого рабочего органа состоит в том, что, с целью расширения борозды и увлажнения ее стенок, в теле ножа смонтированы горизонтальные насадки с открытыми вперед соплами для истечения воды.На чертеже схематично изображен описываемый рабочий орган.Нож 1, снабженный долотом 2, имеет смонтированные в нем горизонтальные насадки 3 с открытыми вперед соплами, снабженные ряспыливающими конусами 4.При работе машины вода, подаваемая под давлением по...

Приспособление к лесным плугам для работы на лесосеках

Загрузка...

Номер патента: 129405

Опубликовано: 01.01.1960

Автор: Полупарнев

МПК: A01B 13/04, A01B 17/00, A01G 23/00 ...

Метки: работы, лесосеках, плугам, лесным

...т 1 занспортнь 111 п 1 зосвет.Приспособление представляет собой съемную жесткую конструкцию, уста 1 авливаемую на 1 заме одноОрпуспого Наееого плуга впереди корпуса, и сосои пз стального щита 1 1 см. 1 ертеж), задпеп сВязую 1 цей стенки 2, стоек 3 и 4 для крепления и регулировки и раскосов а. Крепление к раме осуще 1:твляется с помощь 0 болтсз и кронштеНов 6. П 1 пт изготовляется 1 в стального листа и имеет кплевидную форму (пространственный клин), причем лобовой контур его приближается к параболп- еской кривой с переменных углов г (угол Встречи), Боковые степки щит 1 Выгиоаются по шаб,Онам, Олпзкпм и параболпческпм криВых 1, характеризующимся переменным углом 1 о (угол Ползанпя 1.Изменение поло:кения щита пб Высоте пропзВОдптся с поз...

Дисковое орудие для обработки почвы в приствольных кругах плодовых деревьев

Загрузка...

Номер патента: 129411

Опубликовано: 01.01.1960

Автор: Иванов

МПК: A01B 7/00, A01B 13/04

Метки: орудие, дисковое, деревьев, кругах, плодовых, приствольных, почвы

...9,Рама орудия состоит из двух частей - из силовой рамы 10, навешиваемой на трактор, обооулованный гидравлической системой, и выносной рамы 11, на которой монтируется в Двух подшипниках 12 прпволной вал с батареей сферических дисков. Обе части рамы сосдицяютс 5МС 5 КДУ Сооой 00,1 ТаМИ, ПОЭТОЪ 1 У ВЬ 1 ЦОСНЯЯ 52 М 2 .5 ОТКЕТ УСТаНВВ,1 ПВ 2 ТЬС 1 ко;Х 1 129411 ц о Комитет по делам изобретений и открытий при Совете Министров СССР Редактор В. В. Хазова Гр. 1 Яион но-издатсльскии7 п. л. нфорьОбъем праж 65 Типография Комитета по делам изобретений и открытий при Совете МинистровМосква, Петровка, 14. к силовой раме под углом, что даст возмокность изменять угол ата гн дисков. Выносная рама опирается на два колеса 13, которые устанавливаются на...

Плуг для одновременной обработки почвы в рядах и междурядиях плодовых насаждений

Загрузка...

Номер патента: 130254

Опубликовано: 01.01.1960

Авторы: Жилицкий, Лосев

МПК: A01B 13/04, A01B 15/14

Метки: плуг, рядах, почвы, плодовых, междурядиях, насаждений, одновременной

...двух разъемных частей, переставляемых относительно друг друга в зависимости от того, на каком кронштейне крепится выдвижная секция,На фиг. 1 изображен плуг с выдвижной секцией, навешенной па задний кронштейн, в плане; на фиг. 2 - плуг с выдвижной секцией, навешенной на передний кронштейн, в плане; на фиг, 3 - то жс, впд сбоку.Плуг имеет раму, состоящую из двух разъемных частей 1 и 2, из которых часть 1 несет колесный ход 8, прицепное устройство 4, механизмы 5 регулировки глубины хода, гидравлический подъемник 6 и кронштеин 7 для навсски выдвижнои секции, а асть 2 несет плевые корпусы, заднее опорное колесо 8 и кронштейн 9 для чавески выдвижной секции.Когда выдвижная секция 10 установлена на заднем кронштейне, она при работе плуга...

Машина для обработки почвы в рядах между виноградными кустами

Загрузка...

Номер патента: 131565

Опубликовано: 01.01.1960

Автор: Рамазашвили

МПК: A01B 39/16, A01B 39/26, A01B 13/04 ...

Метки: почвы, кустами, виноградными, рядах, между

...усгройство состоит из щупа 32, выносного распределителя с золотником 33, переключающего цилиндра 34 с поршневым штоком 35.В рабочем положении машины концы 11 и 12 секций выдвинуты в рядок между кустами виноградника, при этом золотник 33 выносного распределителя занимает среднее положение а фиг " Подводящий шланг 36 из главного распределителя 29 и щ вод шланги 37 и 38 из выносного распределителя сообщаются меж, собой, а жидкость давит на поршенек штока 35, как сверху, так и снизу. Уравповешенный поршенек не воздействует на золотник 39 главного распределителя и подача рабочей жидкости в выносной цили,др 25 не произ. водится. Среднее положение золотника 33 и пере,нее положение щупа оалансируются натяжением пружины 40 щуг и пружины 41...

Орудие для обработки почвы в виноградниках

Загрузка...

Номер патента: 131566

Опубликовано: 01.01.1960

Авторы: Цхакая, Шанидзе, Дзагания, Топуридзе

МПК: A01B 13/04, A01B 15/14

Метки: виноградниках, орудие, почвы

...изображен общий внд орудия в двух проекциях.К поперечной трубе 1 приварены два кронштейна 2 с пальцами 8 К кронштейнам крепятся две полосы 4, распертые тягой 5 для навешивания орудия на трактор.В средней части поперечной трубы 1 приварен трубчатый гоядиль б, на который, в зависимости от ширины обрабатываемого междурядья, надеваются переставные секции 1 и 11. Секции состоят из трубчатоц муфты 7, надеваемой на грядиль, и боковых прямоугольных труб 8, к которым болтами крепятся рабочие органы: плужные корпуса, рыхлители, культиваторные лапы. Секции 1 и П крепятся на трубчатом грядиле шпилькой 9, а листерный корпус 10 прикреплен к секциям 1 и П шпилькой 11.Для перестановки орудия с двухметрового междурядья на меньшее, например на...

Лесной навесной двухотвальный плуг

Загрузка...

Номер патента: 132442

Опубликовано: 01.01.1960

Авторы: Корниенко, Бондаренко

МПК: A01B 13/04

Метки: лесной, навесной, двухотвальный, плуг

...устройством для обхода препятствий, двухотвального корпуса с винтовой поверхностью отвала и дискового ножа с ограничителями глубины хода значительно улучшает условия работы и устраняет указанные недостатки.На фиг, 1 показана схема навески плуга; на фиг. 2 - конструктивная схема плуга, вид сбоку.Плуг предназначается дл д лесные культуры на свежих и задер я с трактором Т.Устройство состоит из симметричной рамы 1, при помощи двухточечной навески 2 с двумя гидроцилиндрами шарнирно прикрепленной к передней части трактора. Двухотвальный корпус состоит из стойки 8, двух отвалов 4 винтовой формы и двух лемехов 5, свариваемых в стыке. Наружные концы лемехов имеют загиб б, играющий роль боковых ножей. Опорная пята 7 крепится к стойке плуга...

Рабочие органы для выкапывания из укрывочного вала виноградной лозы

Загрузка...

Номер патента: 132905

Опубликовано: 01.01.1960

Авторы: Сухонос, Романко, Тищевский, Тоцкий, Лелюк

МПК: A01B 13/04

Метки: вала, рабочие, лозы, укрывочного, выкапывания, виноградной, органы

...группами по четыре с каждой стороны рамы виноградниковой машины ПРВН,5. Все узлы и детали крепятся на подвижной раме 2, установленной на стержне 3, закрепленном на кронштейне 4. На стержне 3, кроме рамы, монтируется передаточный механизм, состоящий из желобчатого шкива б и ведущей звездочки б, Звездочка б при помощи цепи передает движение ведомой звездочке 7, сопряженной с подпрукиненной предохранительной храповой муфтой 8, Звездочка 7 закреплена на коленчатом валу 9. Пальцы свободно закрепляются на шейках коленчатого вала посредством кронштейнов 10 с поводками, соединенных с шарнирными подвесками 11, которые установлены в звене 12 шарнирного параллелограмма.При вращении вала пальцы совершают движение по замкнутой кривой и...

Приспособление к виноградниковому плугу для отпашки укрывных валов виноградников

Загрузка...

Номер патента: 133691

Опубликовано: 01.01.1960

Авторы: Канеев, Мартынов, Щербаков

МПК: A01B 13/04, A01B 13/06

Метки: валов, виноградниковому, плугу, отпашки, укрывных, виноградников

...в результате контакта звездочки со стволом через прослойку почвы.На чертеже изображено приспособление к плугу для отпашки укрывных валов в двух проекциях.Приспособление состоит из кронштейна 1, смонтированного на грядиле основного корпуса 2, вертикально укрепленного на кронштейне вала 8, четырехзвенного механизма 4, отпашного лемеха 5 и отводящей звездочки б, установленной под лемехом. Звездочка свободно вращается на оси 7 и служит для отвода лемеха от ствола виноградного куста при подходе к последнему.При раооте, воздействием спиральной пружины 8 на четырехзвенный механизм 4, отпашной лемех выносится вбок параллельно ходу плуга и, проходя в укрывном вале а, подкапывает его и отводит часть почвы своим крылом в междурядие, При встрече...

Приспособление к виноградным плугам для укрытия кустов винограда

Загрузка...

Номер патента: 140281

Опубликовано: 01.01.1961

Автор: Воронцов

МПК: A01B 13/04

Метки: винограда, плугам, виноградным, укрытия, кустов

...4 нормальнойширины захвата. Эти корпуса перепахивают почву д междурядьи и подают ее к основанию укрывочного вала б, образуемого основными кор.пусами,В концевых вырезах отвалов основных корпусов помещены шнековые зинты б, заключенные в полуцилиндрические кожухи и приводимые в принудительное вращение от вала 7 отбора мощности трактора.Для этого вал отбора мощности трактора соединен с коническим редуктором 8, выходные карданные валы 9 ко 1 орого присоединенык шнековым винтам,При движении плуга лемешно-отвальная поверхность каждого корпуса подрезает и подает почзу на вращающийся шнековый винт, который дополнительно транспортирует ее в сторону и вверх на уложенную140281 лозу, образовывая половину укрывного вала. При движении плуга в...

Рыхлитель для горных виноградников

Загрузка...

Номер патента: 141344

Опубликовано: 01.01.1961

Автор: Мартынов

МПК: A01B 13/04, A01B 3/64

Метки: рыхлитель, горных, виноградников

...положение. Тяговый трос 18 проходит через прицепное, регулируемое по высоте устройство 19 и подсоединяется к ножу 14. Это обеспечивает более легкое управление орудием и предохраняет нож от поломок.Орудие имеет сиденье 20 для рабочего, расположенное в непосредственной близости от двигателя 3 и рычагов 21 управления.Рабочий ход орудия осуществляется при помощи тягового троса. При приближении к концу гона рабочий выводит из зацепления защелку запорного устройства и под действием сил сопротивления поворотная рама вместе с рабочими органами поднимается в верхнее транспортное положение, а задняя часть орудия начинает опираться на транспортное колесо, которое при повороте рамы занимает нижнее положение. По окончании поворота рама...

Приспособление к виноградным плугам-культиваторам для межкустовой обработки почвы

Загрузка...

Номер патента: 145396

Опубликовано: 01.01.1962

Автор: Наумов

МПК: A01B 13/04, A01B 69/00, A01B 39/16 ...

Метки: плугам-культиваторам, виноградным, межкустовой, почвы

...компенсатора посредством рычага 12.Боковой рабочий орган (фиг. 2) состоит из вертикального вала 13, монтированного в корпусе 14, жестко укрепленного на вертикальном валу собственно рабочего органа (ножа, культиваторной лапы и т, п.) 15 и следящего щупа-уса (б, монтированного на вертикальном валу ,подвижно с помощью муфты со стопорным винтом 17.Для восприятия вертикальных усилий в корпусе 14 установлен упорный подшипник 18. корпус 14 бокового рабочего органа крепится к грядилю основной рамы плуга-культиватора посредством хомута 19.Боковые рабочие органы (фиг. 1) смещены относительно друг друга на величину А, с целью исключения одновременного взаимодействия следящих щупов со штамбами винограда.Работа приспособления осуществляется...

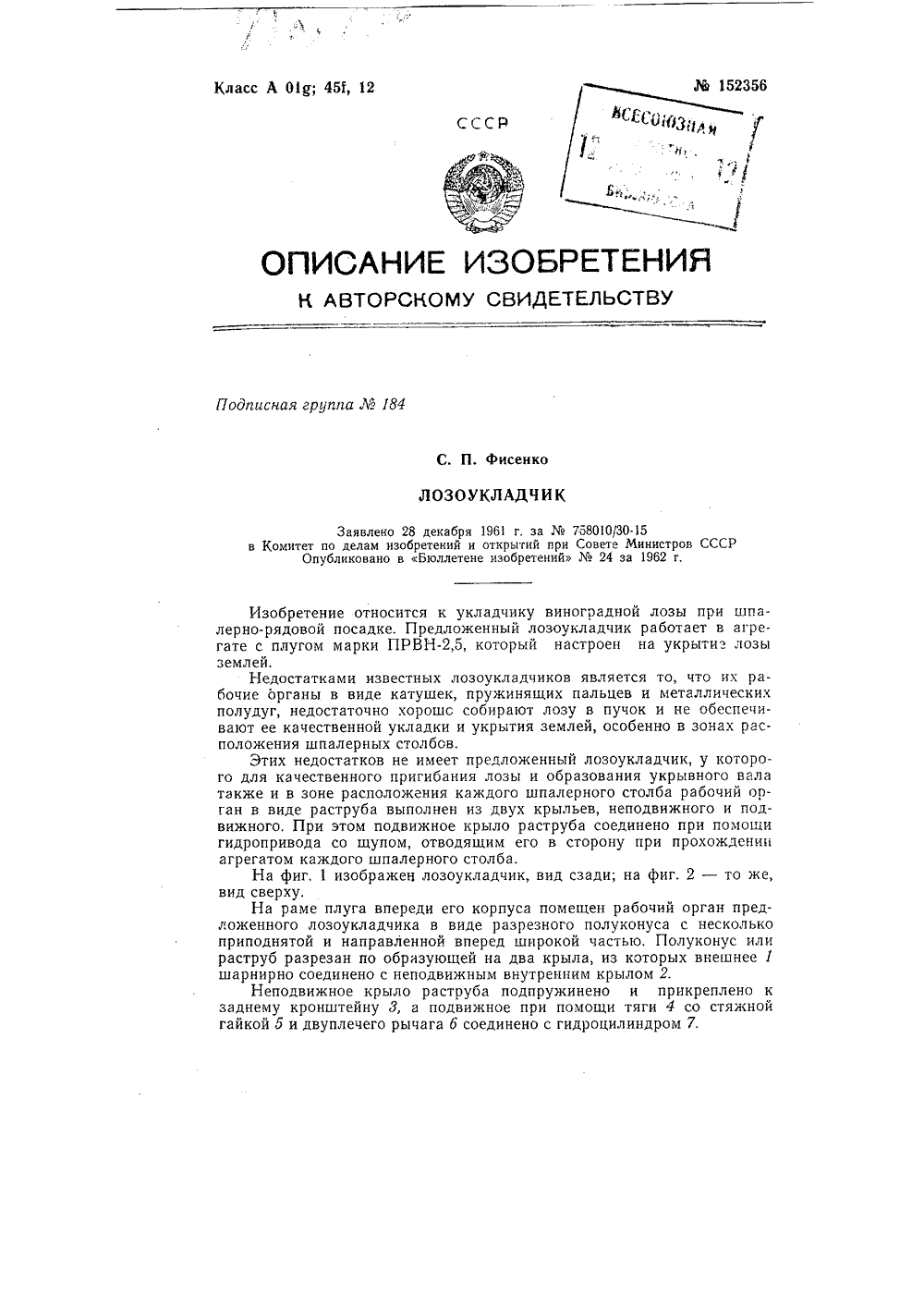

Лозоукладчик

Загрузка...

Номер патента: 152356

Опубликовано: 01.01.1962

Автор: Фисенко

МПК: A01G 13/02, A01B 13/04

Метки: лозоукладчик

...полуконуса с несколькоширокой частью. Полуконус или два крыла, из которых внешнее 1 внутренним крылом 2.подпружинено и прикре е при помощи тяги 4 сонено с гидроцилиндром 7,плено к стяжной Заявлено 28 декабря 1961 г. за758010/30-15 Комитет по делам изобретений и открытий при Совете Министра Опубликовано в Бюллетене изобретений24 за 1962 г.М 152356Перемещаясь вдоль ряда виноградной лозы, раструб лозоукладчика собирает ее в пучок и пригибает к земле, а корпус плуга отваливает на нее землю, При подходе лозоукладчика к шпалерному столбу 8 с последним взаимодействует щуп 9, который поворачивает кран 10 гидропривода, При этом шток гидроцилиндра выдвигается и соединенные с ним двуплечий рычаг и тяга поворачивают подвижное крыло...

152590

Загрузка...

Номер патента: 152590

Опубликовано: 01.01.1963

МПК: A01B 13/04

Метки: 152590

...лесной двухотвальный навесной плуг, вид сбоку; на фиг. 2 - то же, вид в плане.На основной раме 1 плуга в виде продольного бруса из швеллерных балок прикреплена дополнительная треугольная рама 2, углом вперед, которая сверху и снизу закрыта листовым железом и имеет форму утюга. За этой рамой-утюгом к продольному брусу прикреплен двухотвальный корпус 3, впереди которого помещен черенковый нож с тупым углом вхождения в почву.152590Рама-утюг сдвигает в сторону мелкие камни, порубочпые остатки и т. п. и смещает корпус плуга в сторону при встрече с большими камнями и пнями, предохраняя его от поломок, а также от излишнего заглубления на илистых или торфянистых почвах,За двухотвальным корпусом к основной раме прикреплен пластинчатый клин 4 с...

157850

Загрузка...

Номер патента: 157850

Опубликовано: 01.01.1963

МПК: A01B 61/00, A01B 13/04, A01B 13/08 ...

Метки: 157850

...осью полевого колеса,почвоуглуоителях, содержа ю стойку, подвижно устааме плуга, выглубление при тствиями производится вручВ предлагаемом почвоуглубителе, с целью обеспечения постояьнои глубины обработки почвы, установлен вертикальный плоский нож с двумя стабилизцрующими полозками, укрепленными по обеим сторонам ножа, а ав. томатическое ьыглубление при встрече с препятствием обеспечивается тем, что вертикальная стойка через параллелограммный механизм и телескопическую тягу связана криво- шипом с осью полевого колеса.На чертеже схематически изображен предлагаемый почвоуглубитель.На раме 1 плуга закреплена неподвижная стойка 2, к которой при помощи трехплечего рычага 3 и планки 4 шарнирно присоединена подвижная стойка 5, к которой крепится...
