Приспособление для уменьшения потерь теплоты в двигателях

Загрузка...

Номер патента: 1294

Опубликовано: 15.09.1924

Автор: Гейгер

МПК: F16L 59/06

Метки: уменьшения, потерь, двигателях, теплоты

...от этих стенок. Этил путем обеспечивается сохранение отходящими газами значительно более высокой температуры до входа их в аппарат для теплообмена, а следовательно и получение лучшего коэффициента полезного действия при использовании теряюшейся теплоты газов, Так как. далее, при таком устройстве на части, охлаждаемые и снабженные, кроме того, тепловой изоляцией переходит меньше тепла, то можно либо обойтись меньцим количеством охлаждающей воды, чем это возможно было при применявшихся до сего времени устройствах, либо, при одинаковом количестве охлаждающей воды, получать меньшее нагревание таковой. В том и другом случае достигаются экономические выгоды, в особенности при применении установок для повторногоиспользования воды после ее...

Приспособление для лучшего использования теплоты горючего в паровых котлах, преимущественно паровозных и пароходных

Загрузка...

Номер патента: 5208

Опубликовано: 30.04.1928

Автор: Купцов

МПК: F23M 5/02, F23L 15/04

Метки: использования, паровозных, котлах, горючего, лучшего, теплоты, паровых, пароходных, преимущественно

...свое течение и, поднимаясь кверху в конус Н, выходит в отверстие Д, где вновь происходит перемешивание их. Выходя из узкого отверстия Д, газы встречают раскаленную стенку Е, еще раз перемешиваются между собой и, поступая в свободное пространство К, К, направляются вокруг конуса Н, вдоль стенок и неба огневой коробки в дымогарные трубки. Таким образом, горючий материал и воздух по пути к дымогарным трубкам подвергаются троекратному сжатию и перемешиванию между собой в пределах раскаленной кирпичной кладки, благодаря чему происходит более полное сгорание топлива.На фиг, 1 - 4 изображено устройство для котлов с обратным выходом дыма, для прямого выхода газов отверстие Д в конусе Н делается с противоположной стороны по отношению...

Калориметр для определения теплоты горения

Загрузка...

Номер патента: 6611

Опубликовано: 29.09.1928

Автор: Нейман

МПК: G01N 25/22

Метки: теплоты, горения, калориметр

...каучуковая трубка. ве- банке. вытесняется водой, притекающей дущая к насосу 5 (например, водоструй-по трубке, пз другой банки расположенПредлагаемый калориметр ддя определения теплоты горения предназначается, главным образом, для опытов в шкоде,На фпг, 1 чертежа изображен продольный разрез предлагаемого калори-метра и на фиг. 2 - схема установкидля определения тепдотворной способности газообразного топлива.Кадориметрический сосуд 1 имеет вдавленное внутрь дно 2. Ко дну припаяна спирально изогнутая трубка 3 (длиной около 1,5 л). Другой конец 4ному), который служит ддя создания искусственной тяги.Работа с калориметром ведется следующим образом: калориметрический сосуд наполняется водой, температура которой измеряется термометром;...

Паросиловая установка с промежуточным перегревом пара за счет теплоты пара более высокого давления и более значительного перегрева

Загрузка...

Номер патента: 8071

Опубликовано: 28.02.1929

Автор: Глейхман

МПК: F01K 7/22, F01K 7/44

Метки: значительного, давления, промежуточным, перегрева, пара, перегревом, паросиловая, счет, теплоты, высокого, более

...перегрев пара. Помимо увеличения коэффициента полезного действия, перегрев уменьшает влажность пара в последних ступенях турбины, способствующую разеданию лопаток,Существующие до сих пор предложения для проведения промежуточного перегрева сводятся к тому, чтобы добавлять свежий пар в приемник, через который протекает пар, подлежащий перегреву. Такое решение вопроса невыгодно, так как требуемое количество тепла забирается без использования его для получения механической работы.В предлагаемой установке, изображенно йсхематически на чертеже,для промежуточного перегрева при.меняется пар, ответвляемый отсиловой машины.В перепускные ветви паропроводов между ступенями ХХ и 111,а также 111 и ХР многоступенчатой машины 1, питаемой из сети...

Двухступенчатый подогреватель для паровозов, состоящий из парового подогревателя и подогревателя на счет теплоты дымовых газов

Загрузка...

Номер патента: 8506

Опубликовано: 30.03.1929

Автор: Лощинский

МПК: F22G 7/06

Метки: двухступенчатый, теплоты, паровозов, счет, парового, подогреватель, дымовых, подогревателя, газов, состоящий

...трубах А и состоит из двух комплектов труб 12 (фиг. 2), поставленных в концевые коробки, и обратной трубы ж.В трубчатые элементы Б - Б (фиг. 3) насосом или инжекторомВ по трубам о через горловины 1 накачивается вода из тендера, Отработавший нар, подводпмый по трубам е - с к горловинам в, прохоця по трубам 10 (фиг 1), нагревает воду в элементах Б - Б и по обратным трубам Х выходит в атмосферу. Подогретая вода из камер М (фиг. 3) через горловины 2 по трубам 3 поступает в камеры 4 и трубы 12 (фиг. 2) подогревателя газами 5, находящегося в двух жаровых трубах А - А; здесь происходит дополнительный подогрев газами до температуры, близкой к температуре воды в котле, и выделение части солей, образующих накипь. Из газового подогревателя 5...

Устройство для использования теплоты при тушении кокса

Загрузка...

Номер патента: 9142

Опубликовано: 31.05.1929

Автор: Геллер

МПК: C10B 39/04

Метки: кокса, теплоты, тушении, использования

...( КОТ 13 ) 1 . СТС 51 ГО П 3 иИ р(ца 3 ( 1 ЬцИМ тртб 1;) и к) П) п 1 П ц и;1 рпв(1 о цю. (трацства.ак кк парь 1. Обр)зо 3 вшее цри ттш(Пиц К 3 ГСЬ ИМРО;В,ецц( ЦШ) );Г иЛ 3 ИЦ)ВОМ 1 Т Е ) ЦЫО П,1) ЧИТЬ П(ЦР ТЛЬКО,) -- 6 1 ТМТВ С И (Т(.".Пъ т)мб 13 проис(гдит 3333 Оше темперагтр)с 1%1 д ) о С. Так 1 в (Ц):1;3(о. Пз и;Ц)а 3 УПП(и 13 )1(ЖНИ ППЬ 1 чгцоис ЦРИ СРВПТ,",П:1 и ЦЕО(,ЬПЙ П,пи 1;Цг ЦЧГРРГЬ и коиСир 133)т, (и Гя)п пр 3 1)"В ТО 13,"я)я Ка 3 В КОТ,П 1 ) П(ЯРРТ(Л ИЦ ) - ) 3 ). 3 п пи 1. Поч ) ь 1 Й )ч)ия п. КИС;О И Г 1 ГЛ И д)Т1)ЫЙ М ЖШ Испи,иЗ).ЖП;ЗЯ РЗ;ИЧЦЬП ПЕ,ей.1)Ог;Рис)т пара туиецш. сгп цгаПь 3 сКЯ,ШЬМ Г)ЗОМ И )ОЦМ.Ю. И Рт 31 ЛРЕ ЧЕ рез вруоу .14 в силему пвреватеьиьч труо 1 ( теки(5(Оепиого аииратд 16. ще Оп От;иОт токОту...

Приспособление для использования теплоты протекающих через боров дымовых газов в целях нагрева окружающего воздуха

Загрузка...

Номер патента: 10072

Опубликовано: 29.06.1929

Автор: Грум-Гржимайло

МПК: F24B 5/02

Метки: дымовых, воздуха, нагрева, газов, окружающего, использования, теплоты, протекающих, боров, целях

...окружающего воздухз, теплоты дымовых газов, протекающих через кирпичный боров, - в пред.лагаемом изобретении применяется система вертикально или наклонно расположенных по бокам борова металлических труб, которые открываются одним концом в верхнюю часть полости борова, а другим - в нижнюю, чтобы возбу.дить внутри борова циркуляцию газов,На чертеже фиг. 1 изображает поперечный разрез борова, снабженного предлагаемым приспособлением; фиг. 2 в продольный разрез его.По бокам борова 2 расположены вертикальные или наклонные метал.лические трубы 1, открывающиеся одним концом в верхнюю часть полости борова, а другим - в ниж. июю часть ее. Горячие дымовые газы из верхней части борова поступают втрубы 1 и, благодаря большой теплопроводности...

Приспособление для использования теплоты в трубчатом дефлагматоре для подогревания сырца и воды для рассиропки

Загрузка...

Номер патента: 10465

Опубликовано: 31.07.1929

Автор: Шмяков

МПК: C12F 1/04

Метки: воды, трубчатом, использования, дефлагматоре, сырца, теплоты, подогревания, рассиропки

...флегмы. Дефлегматор помещен внутри резервуара 4, концентрически окруженного резервуаром 5.Во время работы ректификационного аппарата спирт, предназначаемый для следующей очередной навалки, наливается в резервуар 4 приоткрытом воздушном кране (не указанном на чертежах) через отверстие 19 после чего резервуар герметически закрывается и начинается подогревание спирта горячими стенками дефлегматора, который для лучшей циркуляции подогреваемого спирта, окружен цилиндром 15. Для наблюдения за работой подогревателя имеется водомерное стекло 11 манометр 20 и термометр 21, Для более быстрого подогревання спирта, имея в виду начало подогревания незадолго до конца ректификации предыдущей навалки, в цилиндре 4 помещен змеевик 6,...

Способ использования теплоты тлеющего кокса и устройство для осуществления этого способа

Загрузка...

Номер патента: 11286

Опубликовано: 30.09.1929

Автор: Шумахер

МПК: F22B 1/04

Метки: использования, способа, кокса, этого, тлеющего, теплоты

...обрызвивавия горячего кокса.водой или паром, что также обеспечиваетот щюникновеаия воздуха,При открывании ирьипки 3 закрываетсязаслонка 24 и препятствует засасываниювоздуха через отверстие 22, Заслонка 24можвг бьпгь аеммнена пасрерсглом ляг сзаслонками 23 и 21, чтобы всетда, когдаодна заслонка открыта, обе другие оставались закрытыми,Под транспортером 12 аредуомотренаеще заслонка 30, через. которую можетудаляться, образующаяся коксовая мелочь.Вийоизменеоие усщройогва (фиг. 1) состоит в том, что трлнспоргер 12 замененстушенчатой решеткой 31 (фиг. 2), черезкоторую, посредством вентилятора 16 итрубопровода 17, продувается инертныйгаз, который, омыв трубы подогревателя18, снова поступает по трубе 19 в вентилятор 16. У конца решетки 31...

Устройство для использования пара, получаемого в парообразователях, нагреваемых теплотой, доставляемой источниками с неравномерной отдачей теплоты (калильными печами, электрическим током и т. п. )

Загрузка...

Номер патента: 12100

Опубликовано: 31.12.1929

Автор: Рутс

МПК: F01K 1/00, F22D 3/06

Метки: использования, доставляемой, теплоты, электрическим, парообразователях, нагреваемых, неравномерной, получаемого, пара, отдачей, источниками, печами, калильными, током, теплотой

...с неравномерной отдачей теплоты, Согласно изобретения, между парообразователем и потребителем пара: включается независимый от парообравателя, известный сам по себе, аккумулятор, получающий пар из упомянутого парообразователя и отда.ющего этот пар потребителю пара,На чертеже схематически изображено предлагемое устройство, Пар из паропроизводителя Й направляется по трубе Е в аккумулятор пара А и из него по трубе П, к расходующим пар аппарату,.мехаиизму или машине К В этой установке наличие в каждый данный момент тепла утилизируется в котлах З для образования пара, который и проводится в аккумулятор А,ОБР:ТЙНИ ра, получаемого в плотою,доставляей отдачей теплоты им током и т. и.). Эа), в г, Стокгольме, (заяв, свид,3389).29 года, Действие...

Способ и устройство для использования развивающейся в сыпучих и пористых телах теплоты

Загрузка...

Номер патента: 13647

Опубликовано: 31.03.1930

Автор: Иванов

МПК: F24J 1/00

Метки: пористых, сыпучих, использования, теплоты, развивающейся, телах

...предназначенный для регудирования поступающего в яму воздуха. Вывод согретого воздуха пз ямы Я происходит через трубу Д, которая сообщает яму Я с нагревательным прибором Т (фпг. 3). Регулируемый кдапаном О наружный воздух по трубе В попадает в толщу бурого угля Б, проходя через который он согревается и дальп 1 е по трубе Д направляется в нагревательный прибор Т; остатки же 3 использованного угля ссыпаются в глубину ямы, Для использования теплоты, образуемой навозом, в ступенчатой яме Л, (фиг. 2) установлен периодически поворачиваемый звездчатый барабан П, лучи которого выполнены в форме коробок со щелямп в стенках. В промежутки между лучами барабана П помеща,ется навоз, который вводится сюда через крыпгку Л; ямы Я,. Наружный воздух,...

Приспособление для использования теплоты подлежащих охлаждению литых болванок

Загрузка...

Номер патента: 14110

Опубликовано: 31.03.1930

Автор: Питеркин

МПК: F22B 1/04

Метки: литых, использования, болванок, охлаждению, подлежащих, теплоты

...партией место нижнего, ок начинается с обоих концов металлического который, при помощи прйлиижно укреплен на балках 4, и подводящей трубой 12, манопароотводящей трубой 14. Потвляется на два ответвления, ых ооб ается с па оп иемниже 6 опускают пасто них вместе с остывши на отвозящую его тел поршень, нагруженный болванок, ставится на сс охлаждения болван поршниний из1 ложитсяний же1 горячиха проц с щ р рснова.обратным клапаном 15)кран 17, выходит в,атмоцилиндра 1 периодическинные горячими болванкамиые с одной своей стороныым хвостом 8, а с другойнчивающимся головкой 9 д з котор ,ком и снабжено.а второе, несущее сферу В полость вводятся нагружепоршни 6, котор снабжены Т-образн штоком 7, зака Предмет патента. льзования теплоты литых...

Термоэлектрическое устройство для использования лучистой теплоты

Загрузка...

Номер патента: 15370

Опубликовано: 31.05.1930

Автор: Быстров

МПК: H01L 35/02

Метки: использования, термоэлектрическое, теплоты, лучистой

...устройство в осевом разрезе; фиг. 2 - горизонтадьный разрез термобатареи,Трубчатая термобатарея 2 (фиг, 1), состоящая из нескольких последовательно соединенных групп 4 (фиг, 2), расположена внутри вогнутого зеркала 1 с поверхностью тела вращения, коаксиально с этим зеркалом. Нижняя часть внутреннего канала батареи 2 соединена с вентилятором 8 или насосом, а зеркало 1 снабжено каким-либо приспособлением для изменения направдения оси зеркада.Тепловые лучи, собираемые зеркалом 1, отражаясь, нагревают спаи термобатареи 2,расположенные на внешней ее поверхности, в то время, как воздух или вода, нагнетаемые вентидятором д иди насосом, охлаждают сваи батареи 2, находящиеся во внутреннем канаде ее, вследствие чего между снаями, обдадающими...

Устройство для поглощения солнечной теплоты

Загрузка...

Номер патента: 19865

Опубликовано: 31.03.1931

Автор: Вейнберг

МПК: F24J 2/50

Метки: солнечной, теплоты, поглощения

...дмет патент лнечнои ем, что поглотими ячейи 5, из о матеь широыпец;ыиый Труд В предлагаемом устройстве для поглощения солнечной теплоты поверхность плоского поглотителя, освещаемая солнечными лучами, с целью уменьшения потерь, покрывается слоем узких и длинных ячеек, пластинками стекла или другого прозрачного материала и вторйм слоем более широких ячеек,На прилагаемом чертеже изображен продольный разрез предлагаемогоустрой. ства.Поверхность плоского солнечного поглотителя К, освещаемая солнечными лучами, падающими перпендикулярно к этой поверхности, покрываетсяслоем 51 узких и длинных ячеек, поверх которых расположена пластинка 5 из стекла или другого материала, прозрачного для ЗОБРЕТЕ большин тва лучеи солнечногонад этой пластинкой...

Поглотитель солнечной теплоты

Загрузка...

Номер патента: 20879

Опубликовано: 31.05.1931

Автор: Трофимов

МПК: F24J 2/02

Метки: поглотитель, теплоты, солнечной

...из материала плохой теплопроводности,При пользовании поглотителем последний устанавливают так, чтобы его верхняя застекленная поверхность была всегда перпендикулярна к потоку. 9 солнечной радиации, который, проникая внутрь поглотителя, нагревает трубы 5, содержащие рабочее вещество. При этом стекла 6,7, с одной стороны, преддтвращают образование интенсивных конвекционных токов воздуха, которые значительно бы понизили коэфициент полезного действия поглотителя, и с другой стороны, эти же стекла, пропуская внутрь поглотителя лучистую энергию солнца, задерживают ее здесь, не допуская выйти наружу сколько-нибудь значительному ее количеству. Последнее обстоятельство основывается на том известном факте, что солнце, как источник лучистой...

Устройство для использования теплоты недр земли

Загрузка...

Номер патента: 20880

Опубликовано: 31.05.1931

Автор: Василевский

МПК: F24J 3/08

Метки: недр, теплоты, использования, земли

...на значительной глубине (около 500 метров), поверхностного холодильника, расположенного на поверхности земли и соединенного с котлом посредством трубы, резервуара, в котором собирается,конденсат из холодильника, и трубы с турбиной, помещающейся в нижней расширенной части этой трубы, при чем при начале работы устройства во всей этой системе производится разрежение,На чертеже схематически изображается вертикальный разрез устройства.Котел 1 для испарения водыили иной жидкости (или смеси их), располагаемый в шахте на значительной глубине (около 500 метров),. трубой 2 соединяется со змеевиком 4 поверхностного холодильника 11, расположенного на уровне земли, при чем конденсат из холодильника в дальнейшем поступает в резервуар 5, а из него - в...

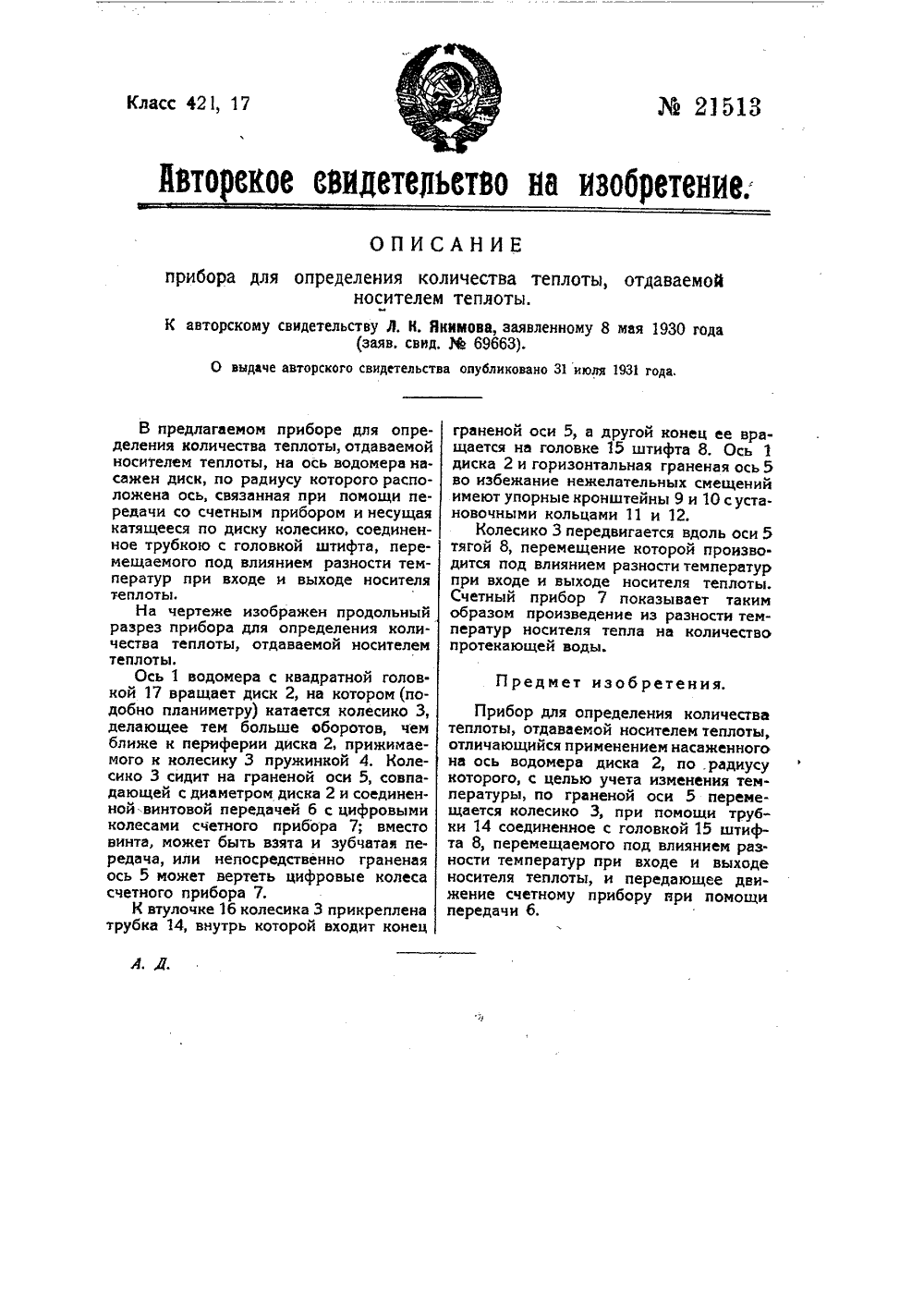

Прибор для определения количества теплоты отдаваемой носителем теплоты

Загрузка...

Номер патента: 21513

Опубликовано: 31.07.1931

Автор: Якимов

МПК: G01N 25/34

Метки: количества, носителем, теплоты, отдаваемой, прибор

...счетному прибору ври помощи передачи б. я определения ко носителемВ предлагаемом приборе для определения количества теплоты, отдаваемой носителем теплоты, на ось водомера насажен диск, по радиусу которого расположена ось, связанная при помощи передачи со счетным прибором и несущая катящееся по диску колесико, соединенное трубкою с головкой штифта, перемещаемого под влиянием разности температур при входе и выходе носителя теплоты,На чертеже изображен продольный разрез прибора для определения количества теплоты, отдаваемой носителем теплоты,Ось 1 водомера с квадратной головкой 17 вращает диск 2, на котором (подобно планиметру) катается колесико 3, делающее тем больше оборотов, чем ближе к периферии диска 2, прижимаемого к колесику 3...

Прибор для определения количества теплоты

Загрузка...

Номер патента: 24167

Опубликовано: 30.11.1931

Автор: Якимов

МПК: G01K 17/06

Метки: прибор, теплоты, количества

...воды, связан с фрикционной муфтой, помещенной на диске, соединенном с пружиной, которая поворачивает его на больший или меньший угол под влиянием изменения длины плеча ползуна; последний связан с клином, перемещаемым стержнем в зависимости от колебаний температуры и расположен в пазу поворотного пальца, отклоняемого кулачком, насаженным на ось водомера.На чертеже фиг, 1 изображает вертикальный разрез прибора; фиг, 2 в горизонтальный разрез его; фиг. 3 - вид сбоку верхней части его с частичным разрезом.На оси 8 водомера 1 (фиг. 1) насажен кулачок 7, вращающийся с постоянным эксцентриситетом и числом оборотов, пропорциональным количеству воды, прошедшей через водомер 1. Кулачок 7 при водит в колебательное движение палец 6(фиг. 2) с...

Паровой котел, работающий использованием солнечной теплоты

Загрузка...

Номер патента: 24205

Опубликовано: 30.11.1931

Автор: Поваренных

МПК: F24J 2/02

Метки: солнечной, котел, работающий, использованием, теплоты, паровой

...уклонением в ту или другую сторону, то помещенные между трубок и вдоль них плоские зеркала 5, образующие двугранные углы в виде гармоники, или зеркала с кривой поверхностью отражают солнечные лучи б, проходящие между трубками, на поверхность этих последних, увеличивая количество солнечного тепла, получаемого трубками от лучей, непосредственно падающих на них (фиг. 3). Для избежания потерь тепла, зеркала 5 с теневой стороны, обращенной внутрь секций, покрыты нетеплопроводной изоляцией 7. Обе секции поставлены наклонно и прислонены друг к другу .сухопарниками таким образом, чтобы поверхность трубок, освешаемая солнцем, была более кли менее одинаковой как при восходе и заходе солнца, так и в полдень, Коллекторы опираются на...

Учебный прибор для определения механического эквивалента теплоты по способу трения

Загрузка...

Номер патента: 30486

Опубликовано: 31.05.1933

Автор: Русин

МПК: G09B 23/06

Метки: учебный, теплоты, способу, механического, прибор, трения, эквивалента

...круглой коробки, снабженной жолобом 7,по которому перемещается нагруженный гирей 2 шнур 3. Дляизмеревиня температуры воды в трубку 4 короб ки вставляют термометр, Вначале, взвешивают коробку, а затем ее напбйнягдгводой и вновь взвешивают." Для лучшей изоляции тепла к крышечкам коробки прикладывают картонные или у у фанерные кружочки, оклеенные сукном или фланелью. Кружечки имеют соответствующие вырезы для штифтов 5, у 5 и трубки"Затем коробку своими штифтами 5, вдвигают в прорез б доски у(фиг. 4), за1коробки обвивают один" раз шнур 3, к одному концу которого прикрепляют груз 2, а к другому-рукоятку. Производящий опыт начинает равномерно приподнимать и опускать руз. Работа трения переходит в теплоту и нагревает воду в коробке. Начальную и...

Устройство для использования теплоты от горна

Загрузка...

Номер патента: 31442

Опубликовано: 31.08.1933

Автор: Евсеенко

МПК: F22B 31/02

Метки: теплоты, использования, горна

...прибор окружен конусообразным .колпаком 7 б, связанным с котлом 7 и змеевником 9. Посредством гибкой металлической трубы 11 котел сообщен с паросборным барабаном 4, В нижней части змеевикУ(1 В 9) соединен с гибкой питательной трубкой 1 У,. по которой посредством насоса 13 подается в змеевик и сообщенный с никог; котел, вода из конденсационной коробки 14. В цепь трубы 75, сообщенной с барабаном 4 и коробкой 74 включены радиаторы парового отопления, не показанные на чертеже.При действии горна, исходящие из него горячие газы засасываются колпаком 1 б, вмещающим в себе котел 7 и змеевик 9., При прохождении газов- происходит нагревание котла и змеевика, Образовавшийся пар поступает по трубе 15 в систему радиаторов парового отопления....

Приспособление для использования теплоты подлежащих охлаждению литых болванок

Загрузка...

Номер патента: 31446

Опубликовано: 31.08.1933

Автор: Кульбицкий

МПК: F22B 1/04, B22D 35/06

Метки: охлаждению, литых, болванок, использования, теплоты, подлежащих

...вертикальный разрез приспособления для использования теплоты подлежащих охлаждению литых болва нок; фиг, 2 - разрез поршней, образующих бесконечную цепь; фиг. 3 - вид. сверху приспособления с применением карусели разливочной машины.Поршни 7 связаны между собой и составляют бесконечную цепь, приводимую в движение по направлению стрелки. Каждый поршень снабжен карманообразной камерой А, в которую нагружаются подлежащие охлаждению литые болванки, При проведении поршней т через металлический цилиндр Б вода, подаваемая внутрь него по трубке Я, нагревается, и образующийся из нее пар отводится по трубке В. При дальнейшем движении поршня пар, оставшийся в камере А, выпускается через трубу Г для дальнейшего его использования, Цилиндр 5...

Приспособление для использования теплоты подлежащих охлаждению болванок

Загрузка...

Номер патента: 31447

Опубликовано: 31.08.1933

Автор: Кульбицкий

МПК: B22D 35/06, F22B 1/04

Метки: охлаждению, болванок, использования, теплоты, подлежащих

...72, служащими затворами для камер б, когда последние находятся в нижнем положении. Поршни, отжимаемые пружинами 1 б, снабжены сквозными каналами 73, сообщающими полость камеры б с полостями, ограниченными поршнем 12 и дном цилиндра 77, и со члене ны между собой посредством штоков 18 и рычажной передачи 79,Подлежащие охлаждению болванки подаются элеватором 20 и падают в решетчатую тележку 21, которая вместе с болванками вводится в камеру б. При последующем вращении барабана 2, камера б переводится вниз и устанавливается между поршневыми затворами 72 Благодаря цепной передаче камера пофворачивается при вращении барабана Относительно последнего и сохраняет еостоянным свое положение вместе с тележкой. Посредством рычажной пере,дачи О...

Устройство для определения количества теплоты, отдаваемой теплоносителем

Загрузка...

Номер патента: 32768

Опубликовано: 31.10.1933

Автор: Пуппе

МПК: G01K 17/10

Метки: теплоносителем, отдаваемой, теплоты, количества

...1, наполеннь 1 й сухим прои просеянным песком, оканчинизу горловиной, снабженнойколесом 5, которое привовращение, через посредство передачи 4 и зубчатск, Вервставленной в трубопровод 3; снабжена задвижкой 7, перевинтом 8, Ниже горловины з м ыть 1 ваеся ло ДИ че тным я воВЯЧНСЙкой 2,горловинадвигаемойнутом 31 и планкой 32, закрепляемой гайками 33 и шайбами 34.При протекании горячей воды по трубам лопастное колесо 5, приводимое в движение вертушкой 2, вращается со скоростью, пропорциональной скорости течения. В соответствии с этим из резервуара 1 за определенньй промежуток времени пересыпается количество песка, пропорциональное количеству протек шей воды. Это количество определяется на основании прочитанных на рейках 9 и...

Приспособление для использования теплоты отходящих газов вращательной печи и для задерживания уносимой ими пыли

Загрузка...

Номер патента: 33073

Опубликовано: 31.10.1933

Автор: Андреас

МПК: F27B 7/34, F27D 17/00

Метки: использования, вращательной, ими, печи, отходящих, теплоты, задерживания, газов, пыли, уносимой

...формы выполнения приспособления, в котором решетчатые стенки осуществлены в виде жалюзи, щели которых имеют наклон внутрь или наружу. Согласно фиг, 3, шнек 74 служит для перемешивания подаваемого мелкого влажного или слегка увлажненного сырья и для образования из него более крупных кусков или комьев в герметически закрываемый впускной Шлюз 75, Решетчатая стенка фильтрую- щего сита состоит из конических поставленных друг на друга колец 7 б, наружная стенка 77 сита сделана из огнеупорных камней, причем отверстия 78 в этой стенке имеют такой наклон вверх, что Материал не может выходить через них наружу. Для отвода газов служит боров 35, в который газы попадают лишь из верхней части внутреннего пространства, С целью ограждения входа в...

Приспособление для использования теплоты отходящих газов вращательной печи и для задерживания уносимой ими пыли

Загрузка...

Номер патента: 33074

Опубликовано: 31.10.1933

Автор: Андреас

МПК: F27D 17/00, F27B 7/34

Метки: вращательной, теплоты, пыли, печи, отходящих, ими, задерживания, уносимой, использования, газов

...периметре печи отверстия 1 О закрыты окружающим печь чехлом 1 так что ни газы, ни сырье не могут через них выйти наружу.Мелочь, постепенно попадающая вниз через отверстия 2 и 10, по жолобу 12 подводится к непоказанному на чертеже транспортеру, который снова подает ее в шахту 3 или к лотку 8.На чертеже отверстия под фильтрующим слоем для наглядности показаны чрезмерно увеличенными, в действительности они должнь быть, конечно, меньше, чем наименьшие куски или комья предназначенного для фильтрующего слоя сырья, которое не должно проваливаться через эти отверстия. Поддерживающие фильтрующий слой устройства могут быть выполнены из проволочной сетки, снабженных отверстиями листков и т. и., но их делают также из стержней, уложенных наподооие...

Приспособление для использования теплоты отходящих газов вращательной печи и для задерживания уносимой ими пыли

Загрузка...

Номер патента: 33075

Опубликовано: 31.10.1933

Автор: Андреас

МПК: F27B 7/34, F27D 17/00

Метки: газов, уносимой, ими, печи, вращательной, теплоты, задерживания, использования, пыли, отходящих

...чертеже фиг. 1 изображает продольный разрез приспособления; фиг. 2 - разрез по линии АВ на фиг, 1.В предлагаемом приспособлении(фиг.1 и 2), с целью поддержания потока кускового сырья, через который пропускаются печные газы, предназначен вра. щающийся на горизонтальной оси барабан 1, внутрь которого вводятся по каналу 2 газы, вышедшие из вращающейся печи 3. Пройдя через фильтр в камеру 4, газы, по борову б, выходят наружу. Барабан 1, закрытый с одного из торцев 7, нижней своей частью находлтся в закрытой камере 8, В эту камеру попадает только то сырье, котооое не попало непосредственно в и"чь по лотку 9; оно собирается на дне камеры 8 и по мере надобности, при открытии задвижки 10, пропускается в печь.Выход газов наружу через...

Приспособление для использования теплоты отходящих газов вращательной печи и для задерживания уносимой ими пыли

Загрузка...

Номер патента: 33076

Опубликовано: 31.10.1933

Автор: Андреас

МПК: F27D 17/00, F27B 7/34

Метки: уносимой, вращательной, пыли, ими, теплоты, печи, использования, газов, задерживания, отходящих

...теплоты отходящих газов вращательной печи и для задерживания уносимой имй пыли.В предлагаемом приспособлении, на пути газов из вращательной печи к трубе, установлен вращающийся. барабан, снабженный поперечными решетками, полками и диафрагмой.Предлагаемое приспособление, изображенное в продольном разрезе на прилагаемом чертеже, состоит, из помещенного на пути газов из вращательной печик трубе 2 круто наклоненного, ,быстро вращаемого барабана 3, Означенный барабан соединяется с печью 1 промежуточной камерой 4. Сырье подается в барабан через трубу 5. Бараан 3 установленжен поперечным ами 8 и диафр установленнойтине О,круто наклонно и сни решетками б, 7,агмой 9, помещепоперек барабана пол ной плаедмет патента. для использовгазов...

Прибор для измерения отдаваемой теплоносителем теплоты

Загрузка...

Номер патента: 33320

Опубликовано: 30.11.1933

Автор: Шпейзман

МПК: G01K 17/10

Метки: отдаваемой, теплоты, теплоносителем, прибор

...сектором 17 (фиг. 2, 4), Последний сцеплен с зубчатой рейкой 72, составляющей часть рамки 13, в которой шарнирно укреплена шестеренка 74, сцепленная с зубчатыми рейками 15, 15, которые связаны рычагами 1 б, 7 б с термометрами 17, 17, помещенными в прямом и обратном трубопроводах.Цилиндр 1 вращается со скоростью, пропорциональною скорости вращения вертушки водомера б, т. е, пропорциональною количеству протекающейвединицу времени по теплопроводу воды; при этом через посредство фрикционной передачи он вращает шар 7, угл вая скорость вращения которого; при постоянной скорости вращения цилиндра, будет различна при различных углах наклона оси и, следовательно, кольца 8. Наклон этого последнего за висит от разности температур в прямом и...

Приспособление для использования теплоты чугунных чушек с разливной машиной

Загрузка...

Номер патента: 37290

Опубликовано: 30.06.1934

Автор: Сульцев

МПК: B22D 3/00, B22D 5/04

Метки: использования, разливной, теплоты, машиной, чугунных, чушек

...пластинчатая перфорированная бесконечная лента конвейера 3 с жестко укрепленными на пластинах шипами 4, наклоненными к конвейеру 3 под углом 65 - 70, и шипами 5, наклоненными под углом 11,5 - 130 и лежащими на одной оси с шипами 4, раскаленная чушка, едва при р 3 у ухщий внутри полую перегородку 9, которая доходит почти до низа кожуха 8.Когда лента огибает колесо 7, чушка вначале сползает с шипов 4 к овальному днищу кожуха 8, затем с уменьшением угла наклона и началом подъема она отстает от шипов 4 и нагоняется шипами 5 следующей пластины, которые вначале волочат чушку по кожуху, а затем, вследствие наклона шипов 5 к пластинке конвейера 3, чушка прилегает к пластинке и в таком виде поднимается вверх до отжимных роликов 10, которые,...
