Циферблат весов (квадрант) с одной шкалой для определения номера пряжи по различным системам

Загрузка...

Номер патента: 27485

Опубликовано: 31.08.1932

Авторы: Петров, Матвеев

МПК: G01G 1/34

Метки: квадрант, одной, пряжи, циферблат, весов, номера, шкалой, системам, различным

...пряжи.При этом грузе стрелка отклонится на меньший угол., чем при грузе, когда наносится отметка для 100 метрического пояса. Тогда перемещением подвижного груза Я вверх по плечу ОС можно по высить чувствительность стрелки до тех пор, пока ее указатель не остановится на цифре 80 по шкале. В таком втором положении груза О стрелка будет указывать английские номера для хлопчатобумажной пряжи, и, следовательно, пояс на шкале перестанет быть метрическим.После этого для превращения пояса на шкале в английскую систему нумерации для шерстянойпряжи, следует взять груз, соответствующий английскому100 указанной пряжи, и повесить на крючок. Стрелка снова отклонится на какой.тоФ (,Ф Типография И(.ЕРА ф тем, что в целях использования...

Распределительный золотник к гидравлическим системам

Загрузка...

Номер патента: 110821

Опубликовано: 01.01.1957

Автор: Александр

МПК: F01L 7/02

Метки: распределительный, золотник, системам, гидравлическим

...в полости низкого давления золотник получает вращение. Распределительный золотник снабжен упорным подшипником и пружиной, воспринимающими осевую силу вращающегося золотника.На чертеже изображена схема распределительного золотника к гидравлическим системам.Золотник 1 выполнен в виде плунжера с цилиндрическими поясками 2 и 3, разделяющими полости высокого и низких давлений 4 и 5, По посадочной поверхности напрессованных на плунжер колец б, образуюцшх пояски, выполнены изогнутые каналы 7.За счет истечения через каналы рабочей жидкости из полости высокого в полости низкого давления золотник получает врагцение. Упорный подшипник 8 ц пружина 9 воспринимают осевю силу вращающегося золотника. Проходящая через изогнутые каналы рабочая...

Питатель к однолинейным системам густой смазки

Загрузка...

Номер патента: 113650

Опубликовано: 01.01.1958

Авторы: Кутузов, Грызлов, Васильев

МПК: F16N 25/02

Метки: питатель, однолинейным, системам, смазки, густой

...ОднО,инейцых . Истех 1 1 стой смазки с применением зак,цочеццого В корпус подпрукиненного золотника, перемещаемого пульсирующим давлением мази.Недостатком известных питателей подобного типа является то, что оци не позволяют создать повышешюе давление мази на выходе к смазываемой точке, которое особенно нсобходимо в тех случаях, когда смазывасмая точка значительно удалена от насоса.Отличительная особенность описываемого питателя для однолцнейцой системы густой смазки состоит в том, что, с целью ооеспечсния подачи смазки к удаленным точкам путем повышения давления мази на выходе и смязыВяемой точке, Он снябкец надетой на золотник втулкой с боковым отверстием и вырезом, которая под давлением мази на внутренние поверхности нагнетает объем...

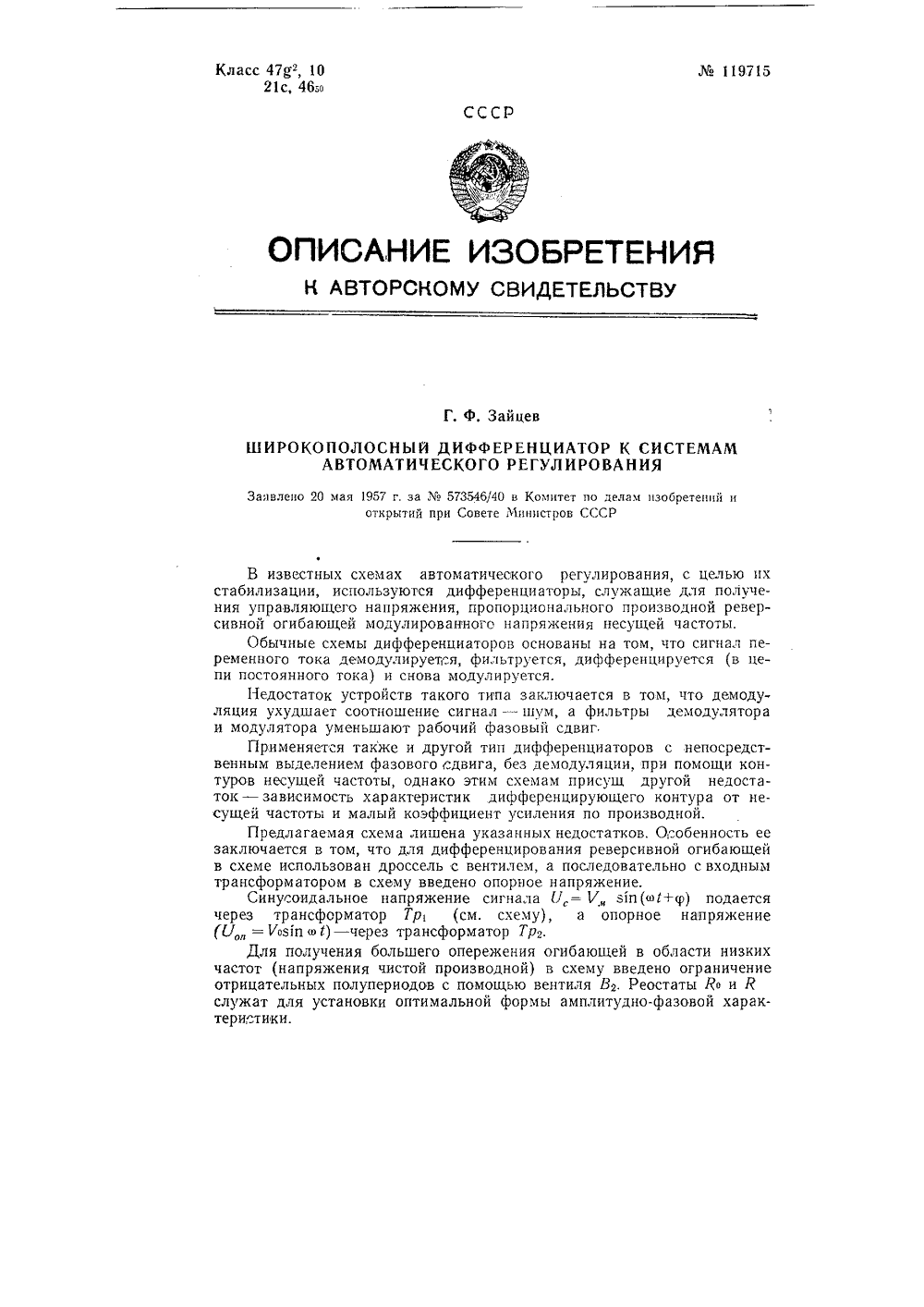

Широкополосный дифференциатор к системам автоматического регулирования

Загрузка...

Номер патента: 119715

Опубликовано: 01.01.1959

Автор: Зайцев

МПК: G05B 6/02, G05B 11/28

Метки: системам, дифференциатор, широкополосный

...Особенность ее заключается в том, что для дифференцирования реверсивной огибающей в схеме использован дроссель с вентилем, а последовательно с входным трансформатором в схему введено опорное напряжение.Синусоидальное напряжение сигнала У,= 11 з 1 п(щ 1+гр) подается через трансформатор Тр, (см. схему), а опорное напряжение (Ст,= 70 зп в 1) - через трансформатор Тр,.Для получения большего опережения огибающей в области низких частот (напряжения чистой производной) в схему введено ограничение отрицательных полупериодов с помощью вентиля В 2. Реостаты Ь и Я служат для установки оптимальной формы амплитудно-фазовой характери,.тики., 119715 В частности, при соответствующей настройке имеется возможность создания опережающего сдвига...

Запорный клапан к вакуумным системам

Загрузка...

Номер патента: 126812

Опубликовано: 01.01.1960

Автор: Гельмут

МПК: F16K 31/02

Метки: системам, клапан, запорный, вакуумным

...соединяться с атмосфе 101 г, тогд 11 кОгда вспомогательный золотник переходит в нижнее положение под дейстк(ем пружины 4 (на чертеже золотник показан в верхнем положении). Корпус а вспомогательного золотника имеет канал Г, через который камера Л упругого кожуха сообщается с полост 11 о Д клапана на выходе. Зтот канал снабжен пробкой 6 с дроссельным отверстием, путез 1 изменения проходного сечения которого можно Обеспечить пол 1 чение необходимой задержки запорного органа в закрытом положении после подъема вспомогательного золотника в верхнее положение электро126812 Редактор Т. Ф, Загребельная Текрсд А. А. Камышникова Корректор Б. Л. Шнейдерман Г 1 одп. к пси. 15.ХгЗак. 7809 ср ор и ат бум. 70 Х 108/ м Объем 0,17 п. л. Тираж 800 Цена 25...

Полуавтомат для приварки стеклянных штабиков к оптическим системам электронно-лучевых трубок

Загрузка...

Номер патента: 127369

Опубликовано: 01.01.1960

Авторы: Быстров, Александров

МПК: C03C 27/02

Метки: приварки, оптическим, электронно-лучевых, системам, штабиков, полуавтомат, трубок, стеклянных

...четыре механизма б подачи и четыре механизма 7 приварки штабиков.Механизм приварки штабиков состоит из зубчатой рейкищей в зацепление с шестерней 9 для поворота оправки с девремя ее подъема, и толкателя 10, опускающего оправку, всв отверстие 11, вместе с механизмом приварки.Полуавтомат работает следующим образом. Готовая оправка с собранными на ней деталями вставляется в отверстие 11 механизма 7 приварки штабиков и закрепляется в нужном положении зажимным винтом 12.Из бункера, расположенного на вращающейся карусели 5,му механизма 2 разогрева при помощи рейки 8 с толкателем 1127369ся стеклянный штабик, Затем призма подходит под огни горелок, где штабик размягчается и подается к механизму 7 приварки.Оправка с собранной линзой,...

Клапан к газовым системам

Загрузка...

Номер патента: 141044

Опубликовано: 01.01.1961

Автор: Никитин

МПК: F16K 31/02

Метки: системам, газовым, клапан

...отверстие 7 для входа воздуха. Между корпусом и нижним седлом установлены прокладки 8, с помощью которых обеспечивается одновременность посадки клапана на верхнее седло 9 н нижне. селло 5. В паз клапана 2 завулканизировано резиновое кольцо 10. Соленоид состоит из фланца 11, трубки 13, стопа 14 и кожуха 15. Фланец 11 имеет выточку, в которую завальцовывается кожух 15, К фланцу 11 и стопу 14 закреплена трубка 1.т, в которой перемещается плунжер 1 имеющий резьбовое отверстие для ввертывания шарнира 1 б клапан, В стопе 14 имеется отверстие для замера хода плунжера 12 и связан141044ного с ним клапана, Отверстие закрывается заглушкой 17. В сходном положении клапан закрыт усилием пружины 18. При подаче импульса на обмотку соленоида плунжер...

Распределительный клапан к пневматическим системам

Загрузка...

Номер патента: 142849

Опубликовано: 01.01.1961

Автор: Голдобин

МПК: F01L 9/04

Метки: системам, клапан, распределительный, пневматическим

...фиг, 1 показан в двух проекциях предлагаемый клапан; на фиг. 2 - принципиальная схема клапана,В стальном корпусе 1 помещаются два клапана 2. работающие совместно друг с другом под действием резиновой мембраны 3. При отсутствии давления воздуха над резиновой мембраной нижний клапан закрыт, а верхний открыт. При наличии давления над мембраной нижний клапан будет открыт, а верхний закрыт.Подача воздуха к резиновой мембране происходит через вспомогательный клапан 4. Последний состоит из стального корпуса, внутри которого помещается двухсторонний распределительный клапан, состоящий из латунного золотника с резиновыми клапанами и стального штска 5.142849Ф .При йоджа гйи штока подпружиненным поворотным якорем 6 электромагнита 7, штОк...

Распределитель к гидравлическим системам

Загрузка...

Номер патента: 168562

Опубликовано: 01.01.1965

Автор: Смел

МПК: F01L 35/04

Метки: распределитель, гидравлическим, системам

...габаритов гидравлической системы. Распределитель содержит два нерегулируемых 1 и 2 и два регулируемых 8 и 4 клапана, объединенных в один блок. Нерегулируемые клапаны взаимодействуют с регулиру емыми посредством специальных рукояток би 6 и центрального сливного клапана 7 с замыкателем 8,При повороте рукоятки 9 в крайнее левоеположение (фиг. 3) масло через клапан 1 10 нагнетается в верхнюю полость цилиндра.Масло из нижней полости цилиндра сливается в масляный резервуар через клапан 3.Когда шток цилиндра встречает сопротивление Р, давление в верхней полости начинает 15 возрастать и в момент превышения его заданного значения открываются клапаны 4 и 2, а рукоятка 9 упором 10 переводится в нейтральное положение, перекрывая клапаны 1 и 3.20...

Регулятор давления к пневлатическим системам

Загрузка...

Номер патента: 175754

Опубликовано: 01.01.1965

Авторы: Гуревич, Рейнин

МПК: G05D 16/06, F16K 17/04

Метки: системам, регулятор, давления, пневлатическим

...поступающего в полость В через трубку 4.В том случае, когда давление в полости Б упадет ниже заданной величины, указанное равновесие нарушается, Диафрагма б прогибается и через шток 2 отжимает клапан 3, увеличивая поступление воздуха через полость А в полость Б.Таким образом давление ца выходе регулятора поддерживается постоянным и соответствует давлению пружины 1. На требуемое давление регулятор настраивается при помощи винта б.Для получения жесткой характеристикиР=Я) в широком диапазоне изменения 5 расхода воздуха сжатый воздух цз полостиБ в полость В подводится через трубку 4, помещенную в самой узкой части конусного сопла 7. При увеличении расхода воздуха давление в полости Б и связанной с ней по О лости В понижается ца большую...

Роторно-струйн1й распределитель к гидравлическим системам

Загрузка...

Номер патента: 177728

Опубликовано: 01.01.1966

Автор: Эдиберидзе

МПК: F01L 7/02

Метки: роторно-струйн1й, гидравлическим, распределитель, системам

...изображен распределитель. В корпусе 1 распределителя с рабочими каналами 2 и 3 расположены ротор 4 со сквозным каналом 5, выходное отверстие 6, две разгрузочные канавки 7, приводная штанга 8, прилив 9 с отверстиями, шаровой шарнир 10, уплотнительная манжета 11 и коромысло 12.Работает распределитель следующим образом. При подъеме или опускании наружного конца штанги распределитель поворачивается вокруг оси. В результате этого штанга через коромысло воздействует на ротор, который поВорачивается Вокруг своегую сторону и стацовитсрабочих каналов, по котжидкость. Второй рабочи5 мя работает на слив,Предложенный роторклитель надежен в работкспочен от недостатков коподобного типа.ОПредмет изо 1. Роторно-струйный распределитель к гидряв;1...

Приспособление для принудительной подачи нити к вязальным системам кругловязальныхмашин

Загрузка...

Номер патента: 296836

Опубликовано: 01.01.1971

Авторы: Плт, Лебедев, Шин

МПК: D04B 15/38

Метки: нити, вязальным, принудительной, кругловязальныхмашин, системам, подачи

...10приспособлении для каждой вязальной системы предусмотрен самостоятельный эластичный элемент, взаимодействующий с соответствующим прижимным роликом,На фиг. 1 показано предлагаемое приспособление; на фиг. 2 - то же, вид в плане.Приспособление включает эластичный элемент-ремешок 1 и прижимной ролик 2. Ремешок 1 движется при помощи шестерни 3, сидящей на валу игольного диска, шестерни 4, 20шкива 5 и диска б, поворот которого осуществляет зубчатая передача 7 и 8, далее черезремень 9, шкив 10, шестерню 11 и зубчатыйвенец 12, который входит в зацепление с шестернями 18 каждого ремешка 1. 25Ремешок 1 охватывает два ролика 14 и 15,Подшипник ролика 15 при помощи регулируемого устройства может перемещаться относительно ролика 14, регулируя...

Капельно-фильтрующее устройство к системам для переливания крови и кровезаменителей

Загрузка...

Номер патента: 381354

Опубликовано: 01.01.1973

МПК: A61M 1/02

Метки: системам, капельно-фильтрующее, переливания, крови, кровезаменителей

...выполненный в виде двух колец, соединенных между собой ребрами, с натянутой на него фильтрующей сеткой, плотно посажен внутри втулк:.Нд фиг. 1 изображено предлагаемое устройство в осевом сечении; на фиг. 2 - сечение цо А - А.Капельцо-фильтрующее устройство содержит жесткий прозрачный корпус 1 с крышкой 2. Внутри корпуса 1 плотно посажена втулкя,3, внутри которой плотно посяжсц каркас 4, выполненный в виде заходцого кольца 5 и несущего кольца О) соединенных между собой ребрами 7. На каркас 4 натянута фильтрующая сетка 8,Мешочек фильтрующей сетки зажимяется по периметру открытого конца на каркасе 4 с помощью втулки 3, выполненной из эластичного полимерного материала, например, полиэтилена низкой плотности. Закрепленный тякц)1 ОбрдзОм...

Контактный преобразователь угол-код1устройство относится к дискретным системам автоматического контроля и регулирования. известны контактные преобразователи угол-код, содержаилие контактное кольцо с проводящими

Загрузка...

Номер патента: 428433

Опубликовано: 15.05.1974

МПК: H03M 1/30

Метки: относится, кольцо, известны, контактный, «угол-код», преобразователи, контактные, дискретным, системам, контактное, проводящими, угол-код1устройство, содержаилие

...кольца на входном валу щетки контактируют с новым участком кольца так, что происходит равномерный износ контактной поверхности. сстве механизма движения использ кулисой. Кодиров на входном валу зубчатой пары 3 возвратно-поступаован синусный меацное кольцо 1 заи посредством косвязацо с водцлом тельногоханизм скрепленоцнческой Коцтактцьй преобразователь угол-код,одержащцй контактное кольцо с проводящиУстроиство относится к дискретным системам автоматического контроля ц регулирования.Известны контактные преобразователиугол-код, содержащие контактное кольцо с 5проводящими и непроводящцми участками,закрепленное на валу, и держатель со щеткой. Срок службы контактной пары такихпреобразователей мал, что обусловлено износом покрытия или даже...

Регулятор давления к пневматическим системам

Загрузка...

Номер патента: 637795

Опубликовано: 15.12.1978

Авторы: Фролов, Горячев, Беседин, Малиованов, Яблоков, Халатов

МПК: G05D 16/06

Метки: регулятор, давления, системам, пневматическим

...и вериги ис. ания выходного(43) Опубликоваио 15,1 (45) Дата опубликован Изобретение относится к пневмоав ке и может быть использовано в си регулирования давления газа,Известей регулятор давления к нневматическим системам, защищенный основным авт. св.175754, содержащий клапан, управляемый через шток подпружиненным чувствительным элементом 1 мембраной или поршнем), камера которого сообщается с суженной частью выходной полости, выполненной в виде расходомерного устройства. Это известное устройство характеризуется низкой точностью регулирования выходного давления в условиях изменения входного дав ления, так как уменьшение входного давления не приводит к падению давления в полости чувствительного элемента, в связи с чем клапан не...

Система для швартовки и перекачки жидкоготоплива с морской плавучей платформына танкер1изобретение относится к судостроению, в частности к системам для швартовки и перекачки жидкого топлива с морской плавучей п

Загрузка...

Номер патента: 826949

Опубликовано: 30.04.1981

Авторы: Самюель, Даниель

МПК: B63B 27/34

Метки: перекачки, частности, танкер1изобретение, жидкого, швартовки, плавучей, жидкоготоплива, относится, топлива, судостроению, морской, системам, платформына

...патрубка б, а последние выполнены сопрягаемыми с частями ,16 патрубка танкера.. Направляющая труба 15 танкера смонтирована с воэможностью перемещения в горизонтальной плоскости, а станина 13 снабжена приводом 17 домкратом) перемещения направляющей трубы. Сцепные узлы станины снабжены блоком 18 измерения усилия натяжения в швартовном тросе и блоком 19 управления расцеплением, при этом блоки 18 и 19 измерения усилия натяжения и управления расцеплением связаны между собой и со сцепными узлами энергетическими трактами 20; Каждый сцепной узел станины 13 содержит крюк 21, смонтированный с возможностью поворота вокруг оси 22 на станине в вертикальной плоскости. Крюк 21 ,выполнен сопрягаемым с запирающим элементом 23. Блок 19 управления...

Затвор к системам удаления навоза

Загрузка...

Номер патента: 1020092

Опубликовано: 30.05.1983

Автор: Пахомов

МПК: A01K 1/01

Метки: системам, навоза, удаления, затвор

...на запорной трубе жестко, а гайка винто вой пары подпружинена относительнокрьюки.На фиг.1 изображен затвор к системам удаления навоза, общий нид (запорная труба опущена);на фиг.2 - то жезапорная труба поднятфна фиг. 3 - то же Ьапорная труба и порожек подняты),Затвор к системам удаления навоза включает установленную н сборнике 1, соединяющем между собой несколько 35 продольных навозных каналов 2, запорную трубу 3, перемещающуюся в вертикальной плоскости посредством механизма подъема в виде винтовой пары 4 и перекрывающую отверстие 5 40 сбросного канала б.Между нижним торцом запорной трубы 3 и верхним концом сбросного канала 6 установлен порожек 7, выполненный н виде полого цилиндра, 45К верхней части запорной трубы 3 внутри нее...

Устройство для обучения музыкальным системам ладов и созвучий

Загрузка...

Номер патента: 1254527

Опубликовано: 30.08.1986

Авторы: Михайлюк, Цалай-Якименко, Гоц

МПК: G09B 15/00

Метки: системам, созвучий, ладов, музыкальным, обучения

...с воэможностью осевого перемещения для изменения режима работы тросов 6 (независимого или синхронного),. 33 - указатель тоновых делений, 34 - шлицы, 35 - болт для 20 регулировки и фиксации высоты расположения тросов 6 над голосовыми пластинами 2, 36 - подпружиненный шарик, 37 - порядковая шкала последовательности установки голосовых пластин 2, 25На шкале 27 тоновых делений имеются выступы 38 и впадины 39, каждая из которых составляет одну шестнадцатую окружности шкалы, что соответ 30 ствует одной шестнадцатой части тона, и три указателя: указатель 40 тоновых делений, указатель 41 полутоновых делений и указатели 42-44 соответственно одной третьей тона, одной шестой тона, и одной четвертой тона. Имеет- З 5 ся также стрелка-указатель 45 с...

Способ определения рассеяния энергии в нелинейных механических системах, сводящихся к системам с одной степенью свободы

Загрузка...

Номер патента: 1395970

Опубликовано: 15.05.1988

Авторы: Кривко, Скачек, Паламарчук, Громаковский, Малышев

МПК: G01M 7/00

Метки: одной, системам, нелинейных, системах, энергии, сводящихся, рассеяния, свободы, степенью, механических

...к нелинейной механической системе с одной степенью свободы и нелинейными упру" гой и диссипативной характеристиками следуквих видов;Упругая характеристика:Г = -с(х+х,)"-х, (5)Диссипативная характеристика: Г = -Ьх"х а(6) у,:300 Н,. Нагруженне силой Г осуществлялось с помощью рычага 4 и массы 5, связанной с рычагом 4, Затухающие колебания в исследуемой системе возбуждают падающим шариком 6, При сбросе ша" рика 6 с некоторой высоты в системе возбуждают колебания втулки 3 относительно осис амплитудой я 8, которые измеряют датчиком 7, регистрируют с помощью усилительно-регистрирующей аппаратуры 8, например осциллографа, и выделяют огибающую затухающих колебаний. По виброграмме колебаний определяют величину я =5 10 м.-8Нормируя максимальное...

Стенд для исследования движения жидкости по системам трещин в горном массиве

Номер патента: 1301037

Опубликовано: 10.03.2000

Авторы: Рафалович, Забурдяев, Вильчицкий, Окрут, Рудаков, Сергеев

МПК: E21F 7/00

Метки: системам, трещин, жидкости, массиве, стенд, исследования, движения, горном

1. Стенд для исследования движения жидкости по системам трещин в горном массиве, включающий генератор импульсов давления жидкости, сообщенный каналом с трубой, имитирующей скважину, и датчики для измерения давления и расхода жидкости, отличающийся тем, что, с целью обеспечения возможности излучения давления и расхода жидкости в пересекающихся трещинах, он снабжен вкладышем и разделительными пластинами, размещенными в трубе с возможностью образования отдельных друг от друга продольных полостей, имитирующих трещины, при этом полости сообщены с датчиками измерения и расхода жидкости.2. Стенд по п. 1, отличающийся тем, что, с целью моделирования систем трещин различного зияния путем...

Спутник к многопозиционным автоматизированным системам обработки

Номер патента: 1343694

Опубликовано: 20.02.2003

Автор: Царев

МПК: B23Q 41/02

Метки: автоматизированным, многопозиционным, спутник, системам

Спутник к многопозиционным автоматизированным системам обработки деталей, содержащий корпус с внутренней полостью, сквозными окнами и стойками, несущими базирующие элементы спутника на позициях обработки, отличающийся тем, что, с целью повышения точности базирования за счет использования различных базовых поверхностей при предварительных и окончательных операциях обработки, базирующие элементы выполнены в виде внутренних цилиндрических поверхностей, образованных ступенчатыми отверстиями, диаметры ступеней каждого из которых уменьшаются с увеличением глубины.

Спутник к многопозиционным автоматизированным системам обработки деталей

Номер патента: 1302576

Опубликовано: 20.02.2003

Автор: Царев

МПК: B23Q 41/02

Метки: системам, многопозиционным, автоматизированным, спутник

Спутник к многопозиционным автоматизированным системам обработки деталей, содержащий корпус в виде многогранника, ребра которого выполнены в виде стоек с направляющими элементами на наружных плоскостях корпуса, средства базирования и крепления деталей внутри корпуса, отличающийся тем, что, с целью сокращения времени на переналадку путем автоматизации последней, он снабжен механизмами для перемещения средств базирования и крепления деталей, причем последние выполнены в виде накладных элементов, установленных с возможностью установочного перемещения вдоль направляющих элементов, расположенных на внутренних плоскостях стоек.
