Приспособление для устранения погрешности от неравноплечности коромысла при данной нагрузке

Загрузка...

Номер патента: 19817

Опубликовано: 31.03.1931

Автор: Николаев

МПК: G01G 21/20

Метки: коромысла, нагрузке, устранения, неравноплечности, данной, погрешности

...получение точности, равной /1 о милиграмма.Изображенное на схематическом чертеже приспособление состоит из стрелки 1, вращающейся вокруг прикрепленной к средине коромысла оси 3 и имеющей на другом конце противовес 2. Шкала 4 с делениями в /1 о милиграмма прикреплена к коромыслу весов,Для регулирования весов определяют путем взвешивания неравноплечность коромысла, после чего стрелку 1 передвигают по шкале 4 в сторону, противоположную короткому плечу коромысла, на столько делений, сколько десятых милиграмма веса будет установлено путем взвешивания от неравноплечности коромысла. Передвинув таким образом стрелку, передают на плечо прибавочный вес от противовеса 2, При потере весами чувствительности, регулирование производят передвижением...

Устройство для компенсации погрешности от повышения температуры холодных спаев термопар в термоэлектрических измерительных приборах

Загрузка...

Номер патента: 31513

Опубликовано: 31.08.1933

Автор: Авербух

МПК: G01D 3/028, G01R 19/03

Метки: компенсации, холодных, термоэлектрических, спаев, приборах, термопар, температуры, измерительных, повышения, погрешности

...минут. Поэтому при включении при-, бора на определенную силу тока пока-зания его (электродвижущая сила мо-, :тика) будут наибольшими, а затем будутпостепенно падать дЬ некоторого конеч-ного значения, соответствуощего установившемуся тепловому режиму,Нагревание колодок вносит еще другую неправильность в работу термомо. стика: после быстрого выключения прибора с большой нагрузки стрелка его переходит через нуль и показывает не-которую отрицательную величину. Этообъясняется тем, что горячий спай, имею-щий очень малую массу, охлаждаетсягораздо скорее, чем колодки. Прикрепленные к колодкам концы термопар оказываются более нагретыми, чем место спая, и термоэлектродвижущая сила мостика меняет направление. Окончательно на нуль стрелка...

Способ компенсации температурной погрешности измерительных приборов

Загрузка...

Номер патента: 43965

Опубликовано: 31.08.1935

Автор: Степанов

МПК: G01R 1/20

Метки: приборов, компенсации, погрешности, измерительных, температурной

...сопротивления по сравнению с сопротивлением обмотки прибора.Так например, закись меди имеет температурный коэфициент от 3 до 4% на один градус Цельсия. Таким образом, если применить для компенсации температурной погрешности прибора указан-ную закись меди, то для достижения нулевого температурного коэфициента прибора нужно сделать добавочное сопротивление заниси меди примерно в десять раз меньше сопротивления обмотки прибора. Из этого видно, что предлагаемый способ компенсации температурной погрешности измерительных приборов по качеству будет близко подходить к термомагнитной, будучи в то же время значительно дешевле, так как изготовление меднозакисных сопротивлений несложно.В качестве примерного способа изго.товления...

Способ уменьшения погрешности в показаниях индукционных электрических счетчиков

Загрузка...

Номер патента: 45677

Опубликовано: 31.01.1936

Автор: Ошер

МПК: G01R 11/02, G01R 11/36, G01R 11/22 ...

Метки: погрешности, показаниях, электрических, счетчиков, уменьшения, индукционных

...различных типов как однофазных, так и трехфазных. В последнем случае, конечно, число сопротивлений будет равно числу последовательных катушек счетчика,Компенсационное сопротивление, безусловно, может быть применено в образцовых счетчиках, а также для повышения качества электрических счетчиковкласса.Кроме того, в СССР имеется значительное количество трехфазных заграничных счетчиков устарелых типов, которые весьма надежны в работе, но обладают чрезмерно большими погрешностями при больших токах,При помощи компенсационного сопротивления эти счетчики можно отрегулировать в пределах допусков, установленных для счетчиков 1 класса.Предмет изобретения,Способ уменьшения погрешности в показаниях индукционных электрических счетчиков путем...

Способ уменьшения погрешности от трения поршня при тарировке гидравлических прессов и универсальных машин для испытания материалов

Загрузка...

Номер патента: 63302

Опубликовано: 01.01.1944

Автор: Дементьев

МПК: G01N 3/06, G01L 25/00

Метки: тарировке, испытания, трения, универсальных, погрешности, гидравлических, уменьшения, поршня, машин, прессов

...вышающее давление Я на величину силы трения.Сила трения Р = 91 - ,Я (1) 12) Как показали опыты, проведенные автором, эта разница дости. гает значительной величины и, особенно, у машин с манжетами.Таким образом,на первый взгляд правильно протарированная маыица будет давать значительные ошибки при испытании образцов, Обычно это обнаруживается при сравнении результатов испытаний на рычажных и гидра влических маыинах. При применении кожаной манжеты сила Рдостигает значительной величавы; при отсутствии манжеты эта сила меньше, но все же имеет место,Здесь следует обратить внимание еще на один весьма существенный фактор. Величина силы трения Р будет различной для случаен покоя и движения рабочего поршня, Дело в том, что при тарировке упругим...

Приспособление для компенсации температурной погрешности гидравлических динамометров

Загрузка...

Номер патента: 71100

Опубликовано: 01.01.1948

Автор: Хацаюк

МПК: G01L 19/04

Метки: температурной, динамометров, гидравлических, компенсации, погрешности

...мена(1- щего свои объем в завцсимост от температуры окружакпцей среды.Работа и устройство предлагас- м ОГО приспособления и Оясц 5 ц(1 тс 51чер гесс м.Передающая жцдкость гидравлического дцнамометра с мембраной заполняет датчики и указатель прибора, а также камеру 6 температурно-объемного компенсатора 1. образуемую мембрацамц 2 и 5, 5 кестк(1 скрепленными между собой ц центре. Так как площадь мембраны 2 болыце площади мембраны 5, то42571100 е перемещение плуцжера д и штока о вверх приведет к увеличеншо объема камеры 6, Прп перемещении цх ьчшз объем камеры 6 уменьшается. Затяжка пружины 7 подобрана так, что при рабочих давлениях в гидравлическом динамометре мембраны 2 и 5 удерживаотся в опущеном положении.Изменение температуры...

Приспособление для измерения погрешности шага ходовых винтов

Загрузка...

Номер патента: 91352

Опубликовано: 01.01.1951

Автор: Тимонин

МПК: G01B 3/40, G01B 5/02

Метки: винтов, шага, ходовых, погрешности

...приспособление свооодно от этого недостатка. Отличи. тельные признаки приспособления заключаются в применении двух имеющих ио одному витку нарезки эталонныхяек, нявертывяемых ня проверяемый винт и укрепленных на упирающиеся своими торцам в траверсу и шарнирно к ней прикрепленных коромыслом двух хомутиках, ня одном из которых тангенциально расположен регулируемый упор, в торси которого упирается измерительный стержень универсального измерительного прибора, закрепленного тангенциально ня втором хомутике.На фиг. 1 изображено предлагаемое приспособление, вид сверху; на фиг. 2 - вид сбоку; на фиг. 3 - положение эталонных гаек на проверяемом винте, на фиг. 4 в шарн траверсы.Приспособление состоит из двух эталонных гаек 1 и 2, навинчиваемых...

Способ регулирования погрешности показаний газовых счетчиков крыльчатого типа и устройство для осуществления этого способа

Загрузка...

Номер патента: 99308

Опубликовано: 01.01.1954

Авторы: Черников, Еремецко

МПК: G01F 1/12

Метки: газовых, типа, погрешности, счетчиков, показаний, крыльчатого, способа, этого

...оолегчить и ускорить регулировку Способ заключается в том, что измснспис крутящего момента крыльчатки, а следовательно, и числа ее оборотов производится путем измене 1 шя направления струи газа, действующей на лопасти крыльчатки, что достигается устройством поворотного сои. 1 а,На фиг, 1 изображен поперечный разрез устройства для осугцествлс чия предлагаемого способа н разрез устройства по ЛЛ; па фиг, 2 - вариагггтого же устройства и его разрез поББ,В плато 1 счетчика монтировано с возможностью вращения сопло 2, выполненное в виде цилиндрической втулки с газоподводящим каналом, ось которого наклонена к осн втулки. При повороте втулки изменяется угол подвода газовой струи к лопастям крыльчатки 3, причем одновремешю меняется и...

Устройство для автоматической компенсации погрешности термопар

Загрузка...

Номер патента: 101709

Опубликовано: 01.01.1955

Автор: Каганов

МПК: G01R 17/06

Метки: погрешности, автоматической, термопар, компенсации

...схеме са. СопрстВление У Прсдст 1 ляет сОбОЙ полупроводниковое сопротивление (термистор), име 1 ощес е;плнейнус зависимость от температуры.Входное сопротивление моста со стороны прибора, шунтирующее последнийлегко может быть получено значительно преышающим сопротивление прибора, вследствие чего практически весь ток термопары проходит через прибор, т. е. потери мощности отсутствуют. По этой же причине не играет роли и изменение входного сопротивления моста при изменении температуры (за счет изменения сопротивления г),В предложенной схеме принципиальное значение имеет применение полупроводниковых термосопротивлений.Зависимость тока в диагонали моста от температуры сопротивления этого типа может быть представлена семейство.кривых= ) (Т),...

Способ исключения погрешности, вызываемой сильными внешними электромагнитными и электростатическими полями, при измерении угла диэлектрических потерь изоляции высоковольтной аппаратуры

Загрузка...

Номер патента: 103486

Опубликовано: 01.01.1956

Автор: Локшин

МПК: G01R 27/26

Метки: аппаратуры, вызываемой, диэлектрических, полями, внешними, погрешности, изоляции, исключения, измерении, сильными, угла, высоковольтной, электромагнитными, электростатическими, потерь

...й, + йд+ Е,Из условия равновесия моста и равенства (7) можно получить выражение для анализа измерений 1 д о при наличии влияний1 хй, + Л У= У, Л,илиЬЗх+ ЛУ= У, (9)Этот анализ нагляднее провести поВекторной диаграмме равновесия моста. показанной на фиг, 2, дляСЛуЧаЯ ОТСУТСТВИЯ ВЛИЯНИИ (1 фвэв= =1 Я од - ) и на фиг. 3 - при КалиЧИИ ВЛИЯНИИ (1 ь твэл1 Я действ) На фиг. 4 и 5 представлены диаграммы измерения 1 д о изоляции при наличии влияний (при 1 доэл, ( С 1 ЯОд,й,тв) - фИГ, 4 И ПРИ ОТРИ- цательном" фо (фиг. 5).Из этих векторных диаграмм видно, что при определенной фазе и величине Л С получается отрицательныйв 1 д о. Измерение в этом случае можно произвести только с помощью моста, имею щего специальное устройство для измерения...

Способ компенсации погрешности в диаметральном размере изделий на операционных станках

Загрузка...

Номер патента: 108405

Опубликовано: 01.01.1957

Автор: Пакидов

МПК: B23Q 15/06, B23B 25/06

Метки: станках, погрешности, диаметральном, размере, компенсации, операционных

...ранее обработанного изделия.Особенность описываемого устройства заключается в том, что, с целью осуществления компенсации, использованы перемещения резца большие, чем перемещения органов собственно устройства и приближающиеся по вепичине к Устройство состоит из качающегося резцедержателя 1, несущего резец 2. Резцедержатель покоится в подшипниках 3 и с помощью упругого рычага 4 с роликом 5 опирается на кулачок 6, регулирующий величину радиальной подачи (врезания) резца. Кулачок получает движение от электродвигателя 7.На упругом рычаге 4 помещен датчик 8 (емкостный, индуктивный или контактный), который при изменении деформаций рычага, вызванных изменением силы резания, в результате переменности припуска по длине заготовки или износа...

Способ снижения погрешности телеизмерений

Загрузка...

Номер патента: 109257

Опубликовано: 01.01.1957

Автор: Покровский

МПК: H04B 3/46, H04M 3/22

Метки: телеизмерений, снижения, погрешности

Компенсационная схема для измерения амплитудно-фазовой погрешности индукционного синусно-косинусного преобразователя

Загрузка...

Номер патента: 111953

Опубликовано: 01.01.1958

Автор: Пульер

МПК: H02K 24/00, H03M 1/10

Метки: преобразователя, схема, погрешности, индукционного, компенсационная, амплитудно-фазовой, синусно-косинусного

...обмоткой на статоре (для получения вращающегося111953магнитного пОлЯ) и с двумя взаимО-перпендикулярными Обмотка.,1 и ня роторе. Величины напряжений С/и Ь,необходимые для компенсации, устанавливаются с помощью движков б и 7 потенциометров 3 и 4 Компенсация напряжения разбаланса фиксируется по катодному вольтметру 8, который служит в качсс;вс пулевого прибора,Определение амплитудной и фазовой погрешностей с помощью предлагаемой схемы производится следующим образом.Ротор испьпуемого прибора 1 устапа зливается с помощьк. р.дуктора 9 в положение максимального выходного напряжения С/. Приположение вя,1 а рсдукто Ири 1 Нмастся соответствующим роту ротора испытуемого прибора точно на 90.Движок 10 устанавливается на последнюю ламель...

Машина для контроля погрешности шага резьбовых изделий

Загрузка...

Номер патента: 113076

Опубликовано: 01.01.1958

Автор: Чудов

МПК: G01B 5/20

Метки: резьбовых, погрешности, шага

...Сферический наконечник 6, упирающийся в боковую сторону витка винта, связан с растровым датчиком поступательного движения, состоящим из стеклянной шкалы 7, на которой нанесены штрихи с малым шагом, неподвижной стеклянной пластинки 8 со штрихами, нанесенными с точно таким же шагом, осветительного устройства 9, дающего параллельный пучок лучей, и фотоэлемента 10. При вращении винта 1 освещенность фотоэлемента 10 периодически изменяется соответственно шагу штрихов на шкале 7 и стеклянной пластинке. 8, М 113076Фотоэлемент 5 через усилитель 11 связан с импульсным двигателем 12, вал которого несет первую входную коническую шестерню дифференциального механизма 13.Фотоэлемент 10 через усилитель 14 связан с двигателем 15, который передает...

Прибор для контроля кинематической погрешности цилиндрических зубчатых колес в однопрофильном зацеплении

Загрузка...

Номер патента: 120011

Опубликовано: 01.01.1959

Автор: Бокин

МПК: F16H 1/00, G01B 3/00, G01B 3/22 ...

Метки: зубчатых, цилиндрических, колес, кинематической, зацеплении, прибор, погрешности, однопрофильном

...разжимная оправка б крепления проверяемого зубчатого колеса б.Это колесо вводится в зацепление с эталонным червяком 7. Между осями колеса б и червяка 7 по основной шкале и нониусу, помещенным на основании, а также подвижной каретке, устанавливается номинальное межцентровое расстояние.Валик червяка 7 находится в подшипни 8. Червяк приводится во вращение при помощи зубчатой и ременной передачи от двигателя 11.В зависимости от проверяемой стороны профиля эталонный червяк 7 может при помощи пружин 12 переключаться в правое или левое положение. Обойма 8 в зависимости от угла подъема винтовой линии червяка 7 может при помощи зубчатой пары И, 14 и штурвала 15 устанавливаться на требуемый угол, фиксируемый отсчетным устройством 1 б с ион...

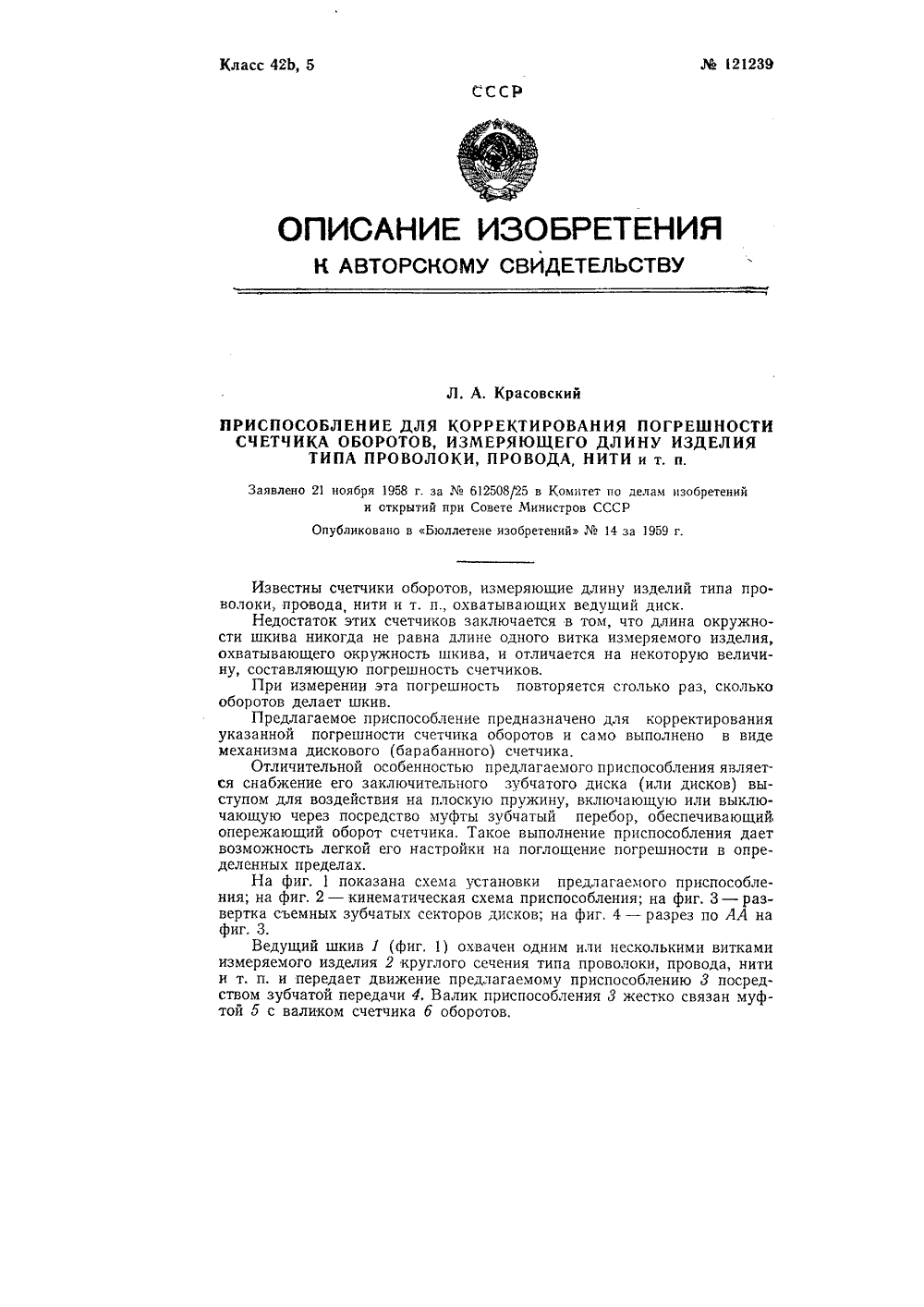

Приспособление для корректирования погрешности счетчика оборотов, измеряющего длину изделий типа проволоки, провода, нити и т. п.

Загрузка...

Номер патента: 121239

Опубликовано: 01.01.1959

Автор: Красовский

МПК: G01B 3/12, G01B 5/02

Метки: измеряющего, корректирования, нити, оборотов, проволоки, длину, погрешности, счетчика, типа, провода

...сечения типа проволоки, провода, нити и т. п. и передает движение предлагаемому приспособлению 3 посредством зубчатой передачи 4, Валик приспособления 3 жестко связан муфтой Б с валиком счетчика б оборотов.121239Приспособление 8 для корректирования погрешности счетчика оборотов (фиг, 2) построено на базе механизма дискового (барабанного) счетчика. Оно имеет пять зубчатых дисков 7, 8, 9, 10, 11, сцепленных с шестернями 12, 18, 14, 15, с помощью которых осуществляется передача от диска к диску. Заключительные диски 10 и 1 снабжены съемными выступами 16, воздействующими при наборе полного метра погрешности на плоские пружины 17, Пружина 17 посредством муфты 18 переключает перебор зубчатых шестерен 19, 20, 21 и 22, обеспечивающий...

Устройство для автоматической коррекции угловой погрешности передач в кинематических системах

Загрузка...

Номер патента: 122511

Опубликовано: 01.01.1959

Авторы: Зандин, Фрейверт, Карасик, Маслевский

МПК: G05G 23/02, G05B 11/06

Метки: передач, коррекции, автоматической, угловой, системах, погрешности, кинематических

...1(.СКОЙ Г 1(стсмы, сосгоящеи из дв(х кольцевых фотоэг(сменгоз 4 и я 1 Источ .Нов света б. Лимб 1, 1);1 спо.(0 кснныЙ :Г сд Отоэлемс)ом 4 стан.3,1 с 1 нс(одБижпо,;И)б , 1)11 спог;Ксн:(ы 1 НГ;)е, (1);тон(1(мснто)сз 51 зангОднои из осРЙ 7 к)р рек) ирмГ)Й (1) да 1;1, Я, н)1 б, пе( ь И 1 Оп(1 й лимбы 1 и 2, связан с рото 1)ом Ь оде;111)у(оп(его аг(сктродвигатегя.122511 11 р с д м с т н 3 О р се н н 51 Ъ строР)ст 30 для автоматической ко;)рекцин уггО 3з ногрешнос и тс,НЕРСДас) Б К 31)е)саИсССКИХ СИСТСХс) Х ( Нс 1 ПРИ Х)СР 13 СЛЕДЯЩИХ СНСТЕМБХ илн сстемах синхронной нерсдач 1), содержа)цсе диф)с;)сцнГ), УгББЛЯСХЫЙ Р(БЕРС)113 НЫМ ЭГ)СКТРН 1(СКНХ 1 ДИГс)ТСГ)СМ И С;УжапИН ДГ)Я ОСУН(ЕСТ)Г)Синя КОРРСКЦРН, 0 Г Г И Ч с) 10 П( С С С Я ТСМ, ЧТ, С...

Прибор для контроля кинематической погрешности зубчатых колес

Загрузка...

Номер патента: 125048

Опубликовано: 01.01.1959

Автор: Уразаев

МПК: G01C 19/02, G01B 5/20

Метки: зубчатых, прибор, колес, погрешности, кинематической

...9, который можно перемещать по налравля 1 ощим основания 10 относительно вала 3. Последний получает гиедленное вращательное движение. например, при помощи червячной передачи 11 от двигателя (не показанного на чертеже). Вращательное движение от вала 3 на вал 4 передается через пару зубчатых колес 1 и 2, которые могут быть либо оба проверяемыми, либо одно из них - эталонным колесом. Прц выяолценииМ 125048ОднОГО цз ВалоВ ) 11 4 п 1)ИВОдны) Двухстепенные Ги)ОскОпы ВыдаОт элсктросигц 11 лы (выходные напряжения), пропорциональные скорости врашсция Влов; колебания скоростей вращения валов будут вызывать про. цорц 1 кццальцыс колебания выходных электросигналов гироскопов. Если Выходные сигналы Г от гироскопа 7 и 02 от гироскопа 8 вклцочить В...

Способ уменьшения постоянной составляющей погрешности регулирования

Загрузка...

Номер патента: 129700

Опубликовано: 01.01.1960

Автор: Шевцов

МПК: G05B 11/16

Метки: уменьшения, погрешности, постоянной, составляющей

...и размыкания цепей в зависимости от полярности сигналов с 1. и У,применены поляризованные реле 1 и 2 (см. чертеж). Схема несовпадения, которая в этом случае получается путем переключения контактов реле 1 и 2, образует цепь для прохождения тока от другого источника 3 при несовпадении знаков У и с 1, причем полярность или фаза подключения источника зависит от знака перехода сигналов У и У, через опорный сигнал. К якорям 4 и б реле подключается двигатель б постоянного (или переменного) тока. Этот двигатель и будет осуществлять интегрирование сигналов несов1297 ОО падения. Двигатель через редуктор 7 поворачивает движок потенциометра о, и корректирующий сигнал с устройства передается на вход следящей системы. Предмет изобретения Способ...

Компенсатор температурной погрешности

Загрузка...

Номер патента: 131118

Опубликовано: 01.01.1960

Автор: Норкин

МПК: G01K 1/24

Метки: температурной, компенсатор, погрешности

...температурноборов снабжен шатуном с бименым через звено, шарнирно закрной стрелкой измерительного прНа чертеже схема 1 ически 1погрешности.Компенсатор имеет два звекреплено на чувствительном элетельному шарниру между нимикомпенсатором АВ, шарнирно сным на второй опоре и жесткоизмерительного прибора.Звенья ОА и ОВ равны, иной установки. Компенсатор позшим 90" изменять нелинейно кос увеличением рабочего угла, Утурной компенсации задается пр угол СОАволяет примпенсациюскорение иедварител глом предвгрительгле поворота мень- урной погрешности величины тсмперам установки. вляется рабоче 1 тем пер зменения цым угл обре Предмет из тен Компенсатор температурной погрешности ооров, содержащии два звена, одно из которых увствительном...

Прибор для контроля кинематической погрешности цилиндрических зубчатых колес в однопрофильном зацеплении

Загрузка...

Номер патента: 131900

Опубликовано: 01.01.1960

Автор: Цуккерман

МПК: G01B 5/20

Метки: однопрофильном, зубчатых, прибор, погрешности, колес, цилиндрических, кинематической, зацеплении

...но гибких в отношении изгиба и удлинения оси, Вращение системы с заданной скоростью производится от двигателя 9, сообщающего вращение маховику б при помощи фрикционного ролика 10. Требуемое давление между зубцами колеса создается тормозом 11, усилие которого можно регулировать винтом 12.Наличие ошибок у колеса 1 при вращении системы вызывает перемещения каретки 3, равные по величине линейной ошибке на окружности колеса, которые регистрируются индикатором И.На фиг, 2 изображена схема второго варианта прибора, в которой вместо эталонного колеса 2 применен эталонный червяк 14, имеющий осевое перемещение в своих подшипниках за счет удлинения упругой муфты 8. Далее, как и в первом варианте, маховик б приводится во вращение от...

Способ уменьшения погрешности при считывании информации, записанной на магнитной ленте способом широтно-импульсной модуляции

Загрузка...

Номер патента: 132435

Опубликовано: 01.01.1960

Авторы: Палилов, Забавин

МПК: G06K 7/08

Метки: погрешности, считывании, уменьшения, широтно-импульсной, способом, магнитной, модуляции, ленте, информации, записанной

...при считывании ин собом широтно-импульснс целью сокращения кол сть при записи информа е записывают значениеину сравнивают с запи огрешн нте спо что,грешно 1 а лен величособ уменьшения й на магнитной л а ющийся тем уменьшающей п ряемой величины ия и измеряемую калы. писанн отл и ратуры си изм измере кием ш Известные автоматические дешифрующие устройства, предназначенные для обработки данных, записанных на магнитных лентах способом широтно-импульсной модуляции, весьма сложны, так как содержат многочисленную специальную аппаратуру, требующуюся для компенсации погрешностей, возникающих от неравномерности протяжки и вибрации ленты,Описываемый способ уменьшения погрешности при считывании информации, записанной на магнитной ленте способом...

Устройство электроконтактного измерения накопленной погрешности окружного шага зубчатых колес

Загрузка...

Номер патента: 133607

Опубликовано: 01.01.1960

Автор: Литвинюк

МПК: G01B 7/00, F16H 1/00

Метки: окружного, накопленной, электроконтактного, погрешности, колес, шага, зубчатых

...15. Контакт 19 управляется через подпружиненную тягу 20 рычагами 21, скользящими по рабочей поверхности зубьев контролируемой шестерни с. Измерительная голодовка 16 черезЮ 13360щетки 22 и 23 коллектора 15 и барабана 9 связана с источником питания.Щетка 23 контактного барабана 9 установлена на каретке 24, перемещается с помощью винта в направляющих вдоль оси барабана. Величина перемещения каретки 24 фиксируется на игкале 25. Для более четкой световой сигнализации о браке в процессе измерения в схему может дополнительно вводиться двухпозиционное двухобмоточное поляризованное реле, управляющее сигнальными лампами накаливания (на чертеже не показано).Кинематическая схема редуктора и выбор сменных шестерен 11 обеспечивают поворот...

Самопишущий прибор для непрерывного контроля кинематической погрешности передач и измерения углов поворота

Загрузка...

Номер патента: 134999

Опубликовано: 01.01.1961

Автор: Тимченко

МПК: G05B 23/02, G01P 3/42

Метки: непрерывного, передач, самопишущий, погрешности, углов, поворота, прибор, кинематической

...изменяется емкость, Цикл колебания емкости, а следовательно, и тока, совершает 360ся при угловом развороте роторов и статоров на угол , где г - чисгло зубцов датчика. Для контроля особо точных кинематических цепей (поворотных столов координатно-расточных станков, точных приборов, маточных зуборезных станков и др,) погрешность работы датчика, связанного с червячным колесом, а при малых передаточных отношениях и датчика входного звена, должна быть значительно снижена,Для этого в качестве преобразователя угловых поворотов червячного колеса применяется датчик Ь с двумя полудатчиками 9 - 8 и 7 - 10, имеющих общий ротор 8 - 7, получающий вращение от электродвигате. ля 12.Вращение ротора со скоростью 15, 7 оборотов в секунду с такой же...

Способ определения и устранения погрешности измерения, вносимой не идентичностью измерительных каналов

Загрузка...

Номер патента: 137581

Опубликовано: 01.01.1961

Автор: Скуридин

МПК: G01R 25/04

Метки: каналов, устранения, идентичностью, погрешности, вносимой, измерительных

...осуществляется по совпадению передних фронтов разнополярных импульсов, появляющихся на экране в течение одного цикла развертки. Точность индикации моке 1 быть повышена увеличением коэффициента усиления горизонтально го усилителя-ограничителя 1, вследствие чего увеличивается кру. тизна напряжения, подаваемого на горизонтальные пластины Л; и становятся заметными даже самые незначительные отклонения слви. га фаз от 90. При этом в раооте устройства эффективно участвуетчасть развертки вблизи точек пересечения пилообразной кривой с осью, времени 1, вследствие чего горизонтальный усилитель 1 можно ставить в режим ограничения, увеличивая .коэффициент усиления. Таким образом получаются очень большие .скорости развертки и тем самым уточняется...

Устройство для автоматической компенсации температурной погрешности при измерениях толщины покрытий с помощью бета толщиномеров

Загрузка...

Номер патента: 139452

Опубликовано: 01.01.1961

Авторы: Богачев, Рубинштейн

МПК: G01B 15/02, G01D 3/028

Метки: измерениях, помощью, толщиномеров, покрытий, температурной, компенсации, погрешности, бета, толщины, автоматической

...подается сжатый воздух, Термодатчик размещен вне рабоче:о зазора в потоке воздуха, проходящего через зазор.На чертеже схематически изображено устройство, выполненное согласно изобретению, совместно с основными элементами толщиномера.Устройство состоит из трубопровода 1 для подачи воздуха, воздухопровода 2, термодатчика 3, воздухоструйного насоса 4, размещенного в воздухопроводе, по которому проходит воздух, откачиваемый из зазора 5 воздухоструйным насосом.Насос может работать от общей пневмосети. Термодатчик, вклю;енный в мостовую электросхему прибора (на чертеже не показана), автоматически компенсирует погрешность, которая имеет место при проходе излучения через рабочий зазор 5, находящийся между радиоактивным источником 6, объектом...

Устройство для автоматической коррекции угловой погрешности передач в кинематических системах

Загрузка...

Номер патента: 140113

Опубликовано: 01.01.1961

Авторы: Зандин, Маслевский, Карасик, Фрейверт

МПК: G05G 23/02, G05B 5/01

Метки: передач, угловой, автоматической, коррекции, кинематических, системах, погрешности

...формы сигнала,На чертеже изображена принципиальная схема датчика.При подаче питания в статор 1 модулируюшего двигателя ротор 2 начинает вращаться с постоянной скоростью. На роторе 2 двигателя укреплен лимб 3 с радиальными щелями, модулирующий световой поток, создаваемый лампами 4 и направляемый зеркальными стенками 5. Световой поток, проходя через щели лимба 3, воспринимается светочувствительными поверхностями фотоэлементов б и 7. Число светочувствительных поверхностей фотоэлементов, выполненных, например, в формс радиальных секторов, равно числу щелей модулятора. а форма этих поверхностей в сочетании с размерами щелей лимба определяет форму сигнала. Фотоэлемент б укреплен на валу 8 двигателя с помощгно втулки 9, а фотоэлемент 7...

Устройство для компенсации температурной погрешности в электроизмерительных приборах на растяжках

Загрузка...

Номер патента: 140489

Опубликовано: 01.01.1961

Авторы: Пигин, Савкова, Федотова, Старикова, Векслер, Кузнецов

МПК: G01R 1/44

Метки: электроизмерительных, температурной, компенсации, погрешности, приборах, растяжках

...рабочую длину указанной биметаллической пластины.Как показано на чертеже, изображающем разрез предлагаемогоустройства, амортизационнье пружинки 1, осуществляющие натяжениерастяжек, укреплены на пластине 2 из термобиметалла так, что прповышении температуры деформации биметаллических пластин увеличивает натяжение растяжек а при понижении - уменьшает его. Пластина 2 из термобиметалла жестко прикреплена одним концом с помощью планки 3 к обойме 4. На другом конце к пластине 2 прикрепленапланка 5, на которой в свою очередь закреплена амортизационная пружинка 1.Длина рабочего участка термобиметаллической пластины 2 можетрегулироваться путем перемещения колодки б поворотом микрометрнческого винта 7 и фиксируется винтом 8.140489 Для того,...

Устройство для компенсации погрешности измерительных трансформаторов тока

Загрузка...

Номер патента: 140490

Опубликовано: 01.01.1961

Авторы: Цепляев, Емельянов

МПК: H01F 27/42

Метки: погрешности, трансформаторов, компенсации, измерительных

...до: стижении компенсации.Иа чертекс приведена электрическая схема устройства. Устройствэ одераит электронный усилитель У и сопротивления 71 и 7 в, включенные в цепь вторичной обмотки измерительного трансформатора ТТ.,(. и 1 - ток в силовой цепи и ток во вторичной обмотке трансформатора.Коэффициент усиления усилителя У выбирается таким, чтобы э.д.с. на выходе усилителя была равна произведению приведенного ко вторичной обмотке значения тока Л силовой цени на сопротивление втэричной цепи.В этом случае ток намагничивания тра тока полностью компенсируется, а следовательно, р погрешнос гь трансформатора.Усилитель должен точно воспроизводить фмого сигнала и иметь стабильный коэффициентМ 140490 Предмет изобретения Редактор М. П. Золотарев...

Способ уменьшения погрешности, обусловленной изменением параметров соединительного кабеля при измерении неэлектрических величин фазовым методом

Загрузка...

Номер патента: 141002

Опубликовано: 01.01.1961

Авторы: Никитин, Левинсон, Тихомиров, Лычаков, Гуревич, Иордан

МПК: G01F 25/00

Метки: параметров, кабеля, измерении, соединительного, неэлектрических, обусловленной, величин, фазовым, уменьшения, погрешности, методом, изменением

...такой, чтобы один из узлов стоячей волны при снобом положении уровня жидкости обязательно находился в измерительной линии.Автоматическое слежение за углом стоячей волны в измерительной линии осуществляется с помощью дифференциального съемника сигнала, выполненного в виде подвижной каретки 6 с двумя элемента- МИ СВ 51 ЗИ /, Элементы связи поочередно подключаются к усилителю 8, выходное напряжение с которого подается на серводвигатель 9, поворачивающий каретку. Если узел стоячей волны расположен между элементами связи, то сигнал на выходе усилителя равен нулю и дифференциальный съемник сигнала неподвижен, При смегцении узла стоячей волны относительно элементов связи, что имеет место при изменениях уровня жидкости, на входе усилителя...
