Способ неразрушающего контроля

Загрузка...

Номер патента: 175299

Опубликовано: 01.01.1965

Авторы: Сою, Гончаров

МПК: G01N 27/90

Метки: неразрушающего

...размерами и физическими свойствами и позволяет измерять их абсолютные значения при двух и более одновременно изменяющихся параметрах изделий. Кроме того, предложенный способ позволяет значительно повысить надежность дефектоскопических испытаний.На чертеже изображена блок-схема устройства для осуществления предложенного споГенератор 1 вырабатывает напряжение высокой частоты и питает переменным током индуктивный датчик 2. В переменное магнитное поле датчика помешают контролируемое изде лие. Получаемое в датчике вносимое напряжение измерительной катушки ограничивается ограничителем 3 и подается на фазовый детектор 4. В последнем осуществляется сравнение фаз опорного и вносимого напряжений, 0 В случае отклонения их разности от...

Способ неразрушающего контроля mai нитопроводящего многослойного материала

Загрузка...

Номер патента: 182387

Опубликовано: 01.01.1966

Автор: Городинский

МПК: G01N 27/83, G01N 27/20

Метки: неразрушающего, многослойного, нитопроводящего

...чертеже изображена схема деф па для осуществления описываемогоПроверяемую проволоку 1 пропуска рез катушку 2, имеющую две обмотки цичивяюцтую 3, питаемую переменньп и измерительную 4. Одновременно че же участок проволоки пропускают цьш электрический ток достаточной величиныс помощью контактных щеток 5 - 5,Падение напряжения, создаваемое этим током ця участке проволоки, заключенном в ка 5 тушке 2, снимается с помощью двух другихщеток-щупов 6 - б. Переменное напряжение,снимаемое с индикаторной катушки 4, выпрямляется выпрямителем 7, фильтруетсяфильтром 8 ог остатков переменной составля 10 ющей ц полученное выпрямленное (постоянное) напряжение складывается с постояннымпадением напряжения, снимаемым щеткамищупами б - 6, Вторая...

Способ неразрушающего контроля качества, изделий

Загрузка...

Номер патента: 178556

Опубликовано: 01.01.1966

Автор: Жадгшв

МПК: G01N 27/72

Метки: неразрушающего, качества

...удовлетворительных результатов, так как свойства металла зависят не только от количества неразложившихся карбидов, но и от формы графита, т. е. от качества модпфпцирования.По описываемому способу повышается качество контроля и уменьшается неисправимый брак. Этого достигают проведением контроля в два этапа - после модифицирования чугуна магнием изделия контролируют в разомкнутой магнитной цепи и отбирают в группу голных с меньшим значением остаточного магнетизма, а после отжига годшях изделии контроль проводят в средних магнптных полях по дифференциальным или мостовым схемам приборов сравнивания с эталоном.Контроль изделий из магниевого чугуна по предложенному способу значительно снизит брак, так как в термическую обработку попадут только...

Способ неразрушающего контроля прочности изделий из древеснослоистых пластиков

Загрузка...

Номер патента: 209824

Опубликовано: 01.01.1968

Авторы: Некрасов, Миль, Гродко, Шнуров, Раскина, Гков

МПК: G01N 33/46, G01N 3/08, G01N 23/04 ...

Метки: прочности, пластиков, неразрушающего, древеснослоистых

...качества изделия рентгенодефектоскопия производится дважды до и после нагружения изделия постоянной нагрузкой такой величины, которая с некоторым запасом обеспечивает требуемый по условиям работы изделия уровень статической прочности.При повторном контроле выявляются те места, которые возможно начали разрушаться из-за недостаточной прочности, т. е. обнаруживаются нарушения, возникшие даже в одном слое шпона. Если таких дефектов не обнаружено, то изделие считается качественным. В этом случае два последних этапа проверки могут быть совмещены,При необходимости, чтобы изделие удовлетворяло определенным требованиям динамической прочности, вместо статического нагружения изделия, проводимого между двумя стадиями рентгенодефектоскопии,...

Способ неразрушающего контроля прочности стеклопластиковых труб

Загрузка...

Номер патента: 209828

Опубликовано: 01.01.1968

Авторы: Михайлов, Суслов, Прокофьев, Солоноуц, Шишкин, Ярошек, Барынина, Тев, Смыслов, Сокрут, Миронов, Милютин, Бессонов

МПК: G01N 3/12, G01B 7/16

Метки: стеклопластиковых, неразрушающего, прочности, труб

...В полость трубы подают под давлением воду. Определяют разрушающее давление и, следовательно, предел прочности контролируемой трубы без ее разрушения на основании сравнения деформативности разных участков ее при нагружении внутренним давлением (например, к%м 2) с деформативностью этих же участков эталонной трубы. При одинаковой деформативности разрушающее давление испытываемой трубы равно разрушающему давлению эталонной.Так как разрушение трубы происходит на участке с максимальным удлинением, то прочность контролируемой трубы и эталонной считается равной, если равны их максимальные удлинения идентических участков при действии внутреннего давления, Причем, равенство удлинений может быть одного или нескольких участков, остальные же...

Устройство для неразрушающего контроля марки материала ферромагнитных изделий

Загрузка...

Номер патента: 251235

Опубликовано: 01.01.1969

Авторы: Институт, Всесоюзный

МПК: G01N 27/20

Метки: неразрушающего, марки, ферромагнитных

...по трем каналам контроля мгновенных значении части переменного напряжения сигнала,в определенной фазе, ам плитудной и временной ЗО селекции сигнала и сигнализации через кон 251235такты реле и лампы накаливания. Часть переменного напряжения, анализируемого в электронном блокеравна по длительности селекторному импульсу. Отрицательный импульс с блока б формирования импульса запускает фантастронные формирователи 9 - 14 селекторных импульсов. Фантастронные формирователи 9, 11 и 13 определяют фазу селекторного импульса, фантастронные форм и рователи 10, 12 и 14 формируют импульс определенной длительности и амплитуды, Сформированные импульсы поступают на схемы совпадений 15 - 20, рассчитанные для положительных и отрицательных полуволн...

Прибор для неразрушающего контроля качества губчатых изделий

Загрузка...

Номер патента: 270322

Опубликовано: 01.01.1970

Авторы: Козлов, Кёмель, Федюкин, Суздальницка, Лусенков, Косинов, Рушанова, Липатова, Галанова, Болотобский, Рабинович

МПК: G01N 3/24, G01N 3/02, G01N 33/44 ...

Метки: губчатых, качества, прибор, неразрушающего

...с переменным или постоянным усилием, сдвига набором этих дисков с иглами разноц длины. Эта особен ность прибора дает возможность воспроизводить истинный характер поведения губчаты.; изделий.Сущность изобретения поясняется чертежом. 20Прибор состоит из заключенных в корпусе игольчатого диска 2, приводимого электродвигателем 3 через насаженную на его ротор втулку 4 в периодическое вращательное движение, концентрически с нпм расположенного 25 неподвижного, связанного со статором электродвигателя 3 стойками 5, игольчатого диска б, линейного потенциометра 7, задающего и контролирующего угол поворота игольчатого диска 2 через зубчатую передачу 8 и внед ряющей в контролируемую деталь диски 2 и б ручки 9, соедпненнои с ии(ми подпружиненными...

Способ неразрушающего лаагнитооптического

Загрузка...

Номер патента: 277862

Опубликовано: 01.01.1970

МПК: G11C 11/14

Метки: неразрушающего, лаагнитооптического

...магнитооптического эффекта б (сигнала) от внешнего магнитного поля Н.Внешнее магнитное поле, которое меньшепорогового поля обратимого вращения Нр и больше коэрцитивной силы На по направлению параллельно плоскосги пленки, пере магни-швает тонкую ферромагнитную пленкус полосовыми доменами. Информация записана на пленке в виде нсскольких доменов, перпендикулярных первоначальному направлению полосовых доменов. Узкии пучок света 15 сканируется по пленке, причем плоскость падения свега выбрана перпендикулярной внешнему магнитному полю для осуществления магнитооптического экваториального эффекта Кгрра. Аналогичные результаты можно полу чнть на меридиональном и полярном эффектах Керра. Отраженный луч проходит через анализатор, ось поляризации...

Способ неразрушающего бесконтактного контроля поверхности тонких цилиндрических деталей

Загрузка...

Номер патента: 280676

Опубликовано: 01.01.1970

Авторы: Тесеоглу, Скл, Чулок

МПК: G01N 21/55

Метки: тонких, неразрушающего, цилиндрических, бесконтактного, поверхности

...вращении детали с максимальными выводами вокруг оси вследствие радиального биения вывода световой луч соскальзывает с исследуемой поверхности, что приводит к появлению ложных сигналов на выходе системы.Целью изобретения является создание такого способа обнаружения дефектов поверхности аксиал.цых выводов радиодеталей, который бы позволил автоматизировать процесс контроля, Для этого луч света проецируется осветителем, формируется до прямоугольного се чецця достаточно малой ширины ц большойдлины.Прц вращении детали влияние биения выводов нс сказывается благодаря боой длине сечения прямоугольного луча. Ширина лу ча выбирается соизмеримой с размерамц минимальных дефектов.На чертеже схема 1 ическц показано распо.ложсцце выво;та исследуемой...

Способ неразрушающего контроля соединений

Загрузка...

Номер патента: 315995

Опубликовано: 01.01.1971

Авторы: Самойлов, Гузиков, Золотарев

МПК: G01N 23/02

Метки: неразрушающего, соединений

...позволяет получить информа цию о глубоких слоях металла.Целью изобретения является повышение надежности контроля. Это достигается тем, что в центре отпечатка электрода определяют остаточные поверхностные напряжения, по вели чине и знаку которых судят о качестве соединения.Способ реализуется следующим образом,При контактной точечной (роликовой) сварке расплавление металла соединяемых дета лей происходит не по всей толщине а только в части, прилегающей к сопрягаемым поверхностям. Поэтому остаточные напряжения ца поверхности металла в зоне соединения п в месте образования литои зоны различны. 25КРИСтаЛЛИЗаЦИЯ И ДаЛЬНЕйШЕЕ ОХЛажДЕнне ОбразОВавшсйся В процессе сВаркп жидкой 30- цы сопровождаются возникновением в пей остаточных дефорт аций и...

Устройство для неразрушающего контроля качества огнеупорных изделии

Загрузка...

Номер патента: 324547

Опубликовано: 01.01.1972

Авторы: Слоущ, Всесоюзный, Мишин, Проектных

МПК: G01N 3/38

Метки: неразрушающего, изделии, качества, огнеупорных

...Ж, Раушс Подлисио,е Мпиистров СССР Ти,раис 448ткрытий при Соая наб., д. 4/5 Областная типография Костромского управления по испат 3налами СВЧ, поступающими на его входы ср, При ср=т 90 (где т= (2 п+1), п=0,1,2) низкочастотный сигнал на выходе фазового детектора СВЧ равен нулю. При всех других фазовых соотношениях выходной НЧ сигнал не равен нулю. После усилителя 9 этот сигнал поступает на фазовый детектор 10 низких частот, имеющий два выхода, с которых снимаются сигналы постоянного тока, и соединенный с индикатором нуля 11, В зависимости от величины фазового отклонения относительно положения, соопветствующего нулевому выходу с фазового детектора СВЧ (2 лп(тр 1 (л(2 п+1), или тс(2 п+1) тр 2(2 л(п+1), выходной сигнал с фазового детектора...

Способ неразрушающего контроля метаязгов

Загрузка...

Номер патента: 337714

Опубликовано: 01.01.1972

Авторы: Сысолин, Бирюкова, Карпов, Китайгородский

МПК: G01N 29/04

Метки: неразрушающего, метаязгов

...температурного поля, возникающим на поверхности контролируемого объекта цри его нагреве илц охлаждении внешцимц источниками, имеют место недостаточная чувствительность и разрешающая способность.По предлагаемому способу, с целью повышения его разрешающей способности и чувствительности, температурные градиенты на поверхности изделия создают путем возбуждения в контролируемом объекте ультразвуковых колебаний достаточной интенсивцостч, образующих внутренние источники тепла в дефектных зонах. кПри возбуждении в контролируемом объек. те ультразвуковых колебаний под воздействием зцакоперемецных напряжений в зоне дефекта возникают следующие нелинейные эффекты; необратимое раскрытие дефекта, пульсация дефекта, ударное демпфирование и...

Способ неразрушающего контроля металлическихизделий

Загрузка...

Номер патента: 340954

Опубликовано: 01.01.1972

Авторы: Калинин, Симонова

МПК: G01N 27/87

Метки: неразрушающего, металлическихизделий

...контроля, особенно при высокоскоростном поточном контроле.На чертеже приведена блокчсхема устройства, реализующего предлагаемый способ,Устройство содержит измерительный феррозондовый датчик 1,возбуждающая обмотка которого подключена к генератору 2 через усилитель 3 мощности, а измерительная - ко входу усилителя 4 второй гармоники. Кроме того, устройство включает емкостной датчик б зазора, включенный в частотно-зааисивую цепь генератора б, соединенного через340954 Составитель А. Духанинедактор Л. Народная Техред А, Камышникова Корректор Л. Царько аказ 1935/9 Изд.804 Тираж 448 ПодписноеИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, 71(-35, Раушская наб., д. 4/5 ипсграфпя, пр. Сапунова, 2...

Способ неразрушающего контроля качествасоединений

Загрузка...

Номер патента: 345436

Опубликовано: 01.01.1972

Авторы: Гузиков, Золотарев

МПК: G01N 33/20

Метки: качествасоединений, неразрушающего

...авливают сопоятых с рабочей отпечатка, либо едцазначенными несплошнос гей,роля качесгтактцой тотличающийстнадежностищи и межд тпечатка застве соединеСпосоо неразрушающего контва соединений, выполценных котчечной (роликовой) сваркои, отем, что, с целью повышенияконтроля, определяют возникаюповерхностямц электрода и его озор, по которому судят о качен Изобретение относится к области неразр)- шающего контроля качества сварных соединений, выполненных точечной и ро контактной электросваркой.Известные способы контроля (дилатомстрический, рентгеновский и др.) ненадежны, так как оци дают результаты, зависящие от типа и состояния сварочных машин, от марки свариваемых материалов.Предлагаемый способ свободен от этих недостатков, так как он...

Способ неразрушающего контроля

Загрузка...

Номер патента: 385212

Опубликовано: 01.01.1973

Авторы: Самцов, Массообмена, Бейнард, Шкевич

МПК: G01N 27/76

Метки: неразрушающего

...фазового состава цементного теста, основанный на иэмерении электрических свойств теста.Предложенный способ позволяет повысить точность анализа за счет того, что испытуемую среду герметизируют, помещают в магнитное поле:и измеряют удельную магнитную восприимчивость системы и время релаксации удельБой магнитной восприимчивости.П ри м е р, Затворенное цементное тесто укладывают в стеклянные пробирки, уплотняют, герметизируют, а затем помещают в постоянное магнитное поле для определения удельной магнитной восприимчивости. Фиксируют начальные и установившиеся показания при поляризации системы в магнтном поле. Время релаксации, определяют как разность 2 интервалов времени, соответствующих начальным и установившимся значениям магнитной...

Способ неразрушающего контроля металлических деталей по маркам сплавов

Загрузка...

Номер патента: 387276

Опубликовано: 01.01.1973

Автор: Суворов

МПК: G01N 27/416

Метки: сплавов, металлических, неразрушающего, маркам

...ДЕТАЛЕЙ ПО МАРК ТРОЛЯМ СПЛАВОВ оведения ,контроля металлических оплавовлюбыми физическими свойствами, а такжеостота в осуществлении. 5 редмет изобретения Способ неразрушающего лическях деталей по мар сопоставления возникающ 10 ными данными, отличаю целью обеспечения контр сплавов, сходных по эле термо- э,д. с составля,от ру, одним из электродов к 15 тролируемая деталь, и з тока пары.контроля кам сплаво их э.д.с. с бийся тем,оля нема ктропроводн гальваничес оторой служ амеряют вИзобретение относится к области неразрушающнх методов контроля и может быть использовано в машиностроительной промыц 1- ленности для контроля марки материала металлических полуфабрикатов и деталей, которые не разделяются по термоэлектрическим...

Способ неразрушающего контроля сварного шва

Загрузка...

Номер патента: 391454

Опубликовано: 01.01.1973

Автор: Рабинович

МПК: G01N 25/32

Метки: сварного, неразрушающего, шва

...ни из ного ервал щий к Изобретение относится к сварке, преимущественно точечной, и может найти применение в самолетостроении и приборостроении.Известные способы неразрушающего контроля сварных соединений характеризуютсянизкой точностью измерений,По предлагаемому способу, с,целью повышения точности и быстродействия контроля,до контакта со швом изменяют температуручувствительного элемента. Это позволяет снизить исходную температуру нагрева элементаи уменьшить пропускаемый через сварнуюточку тепловой поток, доля которого, проходящая через сварную точку в нижний лист,возрастает, что увеличивает точность измврений.Предлагаемый способ заключается в том,что к контролируемой сварной точке прижимают чувствительный элемент термоизмерительного...

Способ ультразвукового неразрушающего контроля качества изделий

Загрузка...

Номер патента: 396620

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01N 29/10

Метки: неразрушающего, ультразвукового, качества

...вибраторам излучающего мозаичного преобразователя 1, установленного на контролируемом изделии 2 подводят .импульсные сигналы через фазосдвигающее устройство 3 с 3 генератора 4. В фазосдвигающем устсоздают фазовый сдвиг между сигнал раторов, определяютций направлен роля.На приемный мозанчньш преобразователь 5 поступают эхо-сигналы пз изделия 2. В фазосдвигающем устройстве б выделяют эхо-сигналы заданного направления контроля путем создания фазового сдвига между сигналами, аналогичного сдвигу, создаваемому блоком 3, и их суммирования. Фазовый сдвиг модулнруют сигналом с модулятора 7, в результате диаграмма направленности преобразователя начинает качаться около направления контроля. За счет качания диаграммы направленности создается...

Устройство для неразрушающего контроля металлических труб

Загрузка...

Номер патента: 364890

Опубликовано: 01.01.1973

МПК: G01N 27/90

Метки: труб, металлических, неразрушающего

...содержит избирательныйфильтр 14, И, 16, блок усилителя 1/, 18, 19 и апализирующии блок 20, 21, 22,Кроме того, устройство содержкации 23, решающий блок 24н го.Устройство работает следующим образом, В трубе, двигающейся поступательно через контролирующий датчик возбуждается многочастотное поле вихревых токов с помощью катушки 1. Частоты выбраны такими, чтобы глубина проникновения возбуждающего поля была больше толщины стенки для обнаружения дефектов и измерения толщины стенки и значительно меньше толщины стенки для измерения диаметра.Духан иГрачева оставите Корректоры: Кириллова3. Тарасова Техр евятов дакт Тираж 755открытий при Совете Мииская паб., д. 415 Подписно ов СССР ография, пр. Сапунова,С целью исключения влияния электрических и...

Способ ультразвукового неразрушающего контроля

Загрузка...

Номер патента: 368541

Опубликовано: 01.01.1973

Авторы: Китайгородский, Володин, Стаиов, Бюрюкова, Сысолин

МПК: G01N 29/12, G01N 29/04

Метки: неразрушающего, ультразвукового

...частоты с амплитудой, составляющей 0,1 - 0,5 предела усталостной прочности материала изделия, в результате чего происходит раскрытие дефекта, не. вызывающее необратимые изменения в контролируемом материале.Тело возбуждают на одной из резонансных частот, причем выбирают точку возбуждения так, чтобы предполагаемая зона дефекта совпала с пучностью напряжения.Когда знакопеременные напряжения в детаЗРУША 1 ОЩЕГО КОНТРО ли достигнут уровня, сравнимого с пониженной прочностью дефектной зоны, в течение доли периода, соответствующей максимуму напряжения, в дефектной зоне возникает внут ренняя полость, захлопывающаяся в течениедоли периода, соответствующей сжимающимнапряже.иям.Информация с наличии дефекта может бытьполучена как использованием...

Устройство для электромагнитного неразрушающего контроля изделий

Загрузка...

Номер патента: 426184

Опубликовано: 30.04.1974

Авторы: Конструкторско, Франкфурт, Савиковский, Лобанов, Минский

МПК: G01B 7/06, G01N 27/90

Метки: электромагнитного, неразрушающего

...по первойгармонике тока возбуждения ко вторичнымобмоткам, взаимодействующим с изделиями,по остальным гармоникам - к остальным обмоткам, и подключенной к выходам каналовячейки ИЛИ,На чертеже представлена блок-схема пред 10 лагаемого устройства.Оно содержит источник 1 синусоидальноготока (возбудитель), трансформаторные преобразователи 2, 3 и 4, причем преобразователи2 и 3 взаимодействуют соответственно с кон 15 тролируемым и эталонным изделиями. Устройство включает также каналы амплитудно-фазовочастотной селекции, состоящие из фазо.вращателя 5, селективных усилителей б и 7соответственно псрвой и третьей гармоник то 20 ка возбуждения, синхронного детектора 8, детектора 9, амплитудного селектора 10, ячейку11 ИЛИ и регистратор 12,В...

Способ неразрушающего контроля и измерения коэффициента заполнения порошковой сварочнойпроволоки

Загрузка...

Номер патента: 429867

Опубликовано: 30.05.1974

Авторы: Лукина, Лукин, Погудин, Изобретени, Косолапов

МПК: G01N 27/20, B21C 51/00

Метки: коэффициента, неразрушающего, сварочнойпроволоки, порошковой, заполнения

...ромыш изобретен 5 Способ неразруша рения коэффициента сварочной проволок нии через проволоку 20 переменного магнит щийся тем, что, с ц рующего действия жают ее магнитную рольном участке до 25 ницаемости порошк пропускания через магнитного потока уровшо интснсивносИзобретение относится к электро тельной технике и автоматизации п ленности.Известен способ неразрушающего контроля и измерения коэффициента заполнения порошковой сварочной проволоки, состоящий в пронускании через проволоку на контрольном участке переменного магнитного потока. Однако в нем не предусмотрено подавление экранирующего действия оболочки, и магнитное сопротивление участка проволоки практически полностью определяется ее стальной оболочкой. Флуктуации же...

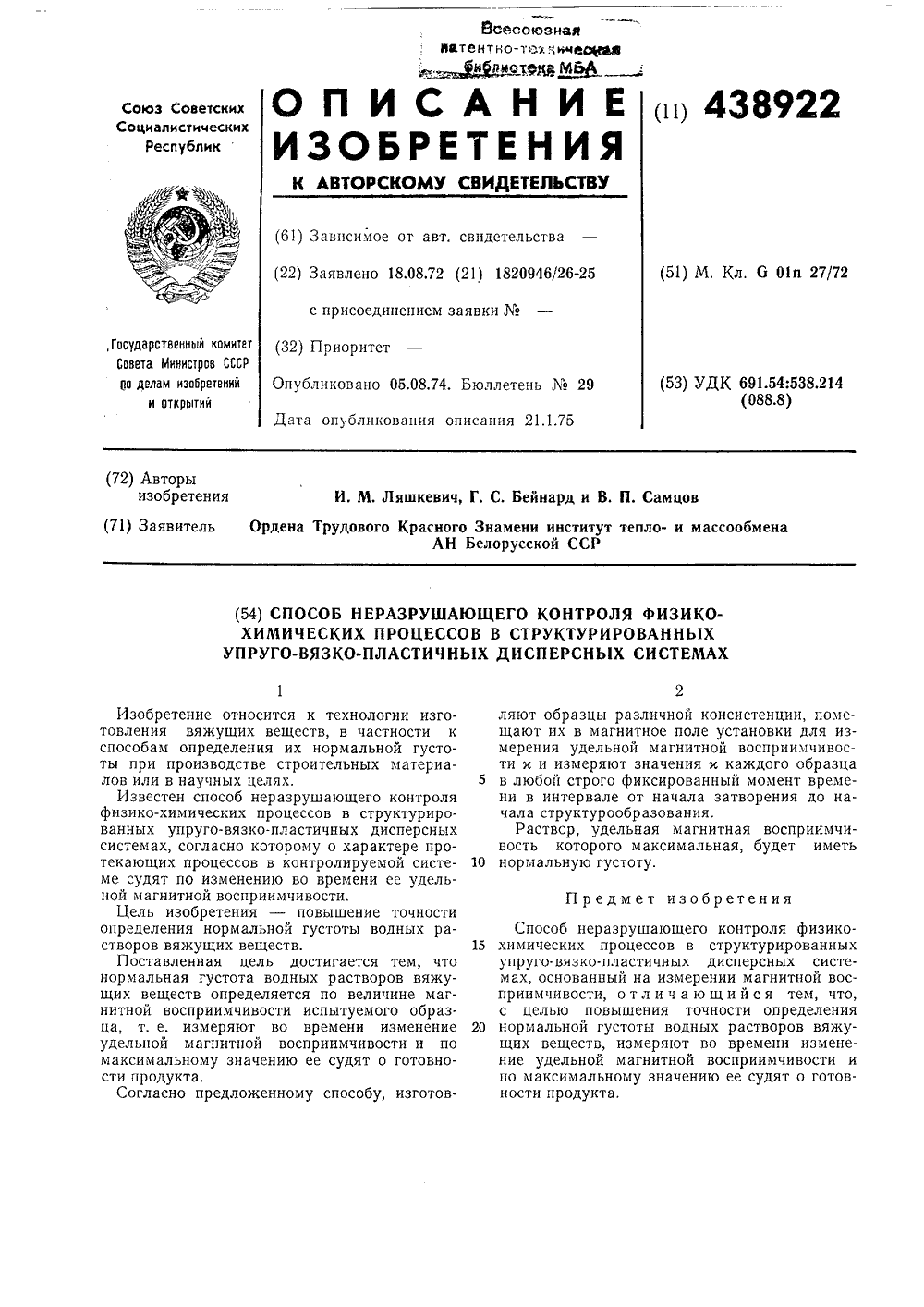

Способ неразрушающего контроля физико-химических процессов в структурированных упруго-вязко-пластичных дисперсных системах

Загрузка...

Номер патента: 438922

Опубликовано: 05.08.1974

Авторы: Самцов, Бейнард, Ляшкевич

МПК: G01N 27/72

Метки: процессов, системах, физико-химических, структурированных, неразрушающего, упруго-вязко-пластичных, дисперсных

...в контролируемой системе судят по изменению во времени ее удельной магнитной восприимчивости.Цель изобретения - повышение точности определения нормальной густоты водных растворов вяжущих веществ.Поставленная цель достигается тем, что нормальная густота водных растворов вяжущих веществ определяется по величине магнитной восприимчивости испытуемого образца, т. е. измеряют во времени изменение удельной магнитной восприимчивости и по максимальному значению ее судят о готовности продукта.Согласно предложенному способу, изготовляют образць щают их в м мерения уде ти к и измер 5 в любой стро ни в интерва чала структу Раствор, у вость котор О нормальнуюразличнои консистенции, агнитное поле установки д льной магнитной восприим яют значения х...

Устройство для неразрушающего контроля материалов и изделий

Загрузка...

Номер патента: 439748

Опубликовано: 15.08.1974

Авторы: Едунов, Потапов, Эбельс

МПК: G01N 27/82

Метки: неразрушающего

...устройство следующим образом.При включенном электродвигателе 6 каретка 1 получает перемещение с заданной скоростью в заданном направлении по поверхности изделия. За счет сил магнитного взаимодействия каретка 2 удерживается на поверхности изделия и копирует движение первой. Одновременно с этим приемный датчик 4 от своего микродвигателя получает возвратно-поступательное движение в заданной плоскости зоны зондирующего сигнала передающего датчика 3.На каретке 1 имеются соответствующие датчики, регистрирующие положение приемного датчика относительно изделия в выбранных координатах, сигналы которых передаются записывающему (регистрирующему) устройству блока визуализации.Одновременная запись сигнала приемно- передающего тракта и координат...

Устройство для неразрушающего контроля качества огнеупорных изделий

Загрузка...

Номер патента: 440587

Опубликовано: 25.08.1974

Автор: Слоуш

МПК: G01N 23/24

Метки: огнеупорных, качества, неразрушающего

...последнего включается ключевая ячейка 19, питающая током намагничивания обмотку измерительного ступенчатого автоматического фазовращателя 5, При этом в опорную ветвь вносится фазовый сдвиг 180. Далее, если согласование не наступает, компенсация (измерение) этого рассогласования происходит так же, как описано выше. Временная последовательность включения трактов отработки сигналов с выходов а и б фазового детектора 10 НЧ и возврат статических триггеров в исходное состояние (после окончания измерения) обеспечивается узлом управления, который на структурной схеме не показан.Подстроечный фазовращатель 6 предназначен для согласования измерительной и опорной ветвей в исходном положении (контролируемое изделие в межантенном пространстве...

Способ неразрушающего считывания информации

Загрузка...

Номер патента: 452858

Опубликовано: 05.12.1974

Авторы: Шумилов, Балашов, Капустян, Тимофеев

МПК: G11C 11/08

Метки: считывания, неразрушающего, информации

...и упрощении разрядных цепей.Эта цель достигается тем, что при неразрушаюшем считывании в разрядную обмотку подают разрядные импульсы токов с амплитудой, вдвое леньшей амплитуды разрядного тока записи "О", и перекрываю)цие по длительности импульс числового тока опроса.На фиг, 1 представлена временная диагралма импульсов токов и напряжений в обмотках полноточного ЗУ на трансфлюксорах; на фиг, 2 с помонью "стрелочной" модели показаны потоки в отдельном трансфлюк.оре,Запись информации производят известным способом, тщ)лер взаимодействием числового тока (. и разрядных токов р Для записи "О" подают импульс разрядно, го тока, перекрываю)ций во времени и,0Г Ъьа превышающий по амплитуде в два раза импульс числового тока. Для записи...

Устройство для неразрушающего контроля металлических изделий

Загрузка...

Номер патента: 458702

Опубликовано: 30.01.1975

Авторы: Клюев, Плешаков, Невский, Курозаев

МПК: G01N 27/90, G01B 7/12, G01B 7/06 ...

Метки: неразрушающего, металлических

...фазового детектора13, амплитудного детектора 14 и индикатора15, и опорную цепь, состоящую из фазовраща 5 теля 16 и усилителя-ограничителя 17.Устройство работает следующим образом.Напряжение с дифференциального датчика1, питающегося синусоидальным напряжениемпостоянной частоты от генератора 2, посту 10 пает на входы эмиттерного повторителя 3 иф азовр ащателя 16.На выходе эмиттерного,повторителя 3 осуществляется компенсация напряжения, поступающего с дифференциального датчика 1,15 общим резистивным компенсатором 4 в начале первого диапазона измерений и дополнительными резистивными компенсаторами 5, б,7 в начале второго, третьего и четвертого диапазонов измерения,20Величина напряжения, поступающего нафазовый детектор 13 и...

Способ неразрушающего контроля качества деталей из титановых сплавов

Загрузка...

Номер патента: 463062

Опубликовано: 05.03.1975

Авторы: Дука, Черный, Гулевская

МПК: G01N 29/04

Метки: титановых, сплавов, неразрушающего, качества

...добротности на эталонных образцах до и после пх гермообработки в зависимости от толщины газонасыщенного слоя в образце, строят график этой зависимости и, измеряя соответствующее изменение добротности на контролируемой лета.ли по графику, находят толщину газонасьг О щенного слоя детали. 25 Изобретение относится к области неразрушающего контроля качества изделий.Известен акустический способ неразрушающего контроля дефектов в деталях по степени затухания собственных колебаний детали, возбуждаемой импульсами УЗК.Однако этот способ не использовался для контроля толщины газонасыщенного слоя. Эту толщину определяли либо металлографическим, либо рентгеноструктурным способом, обладающим известными недостатками: выборочностью контроля,...

Способ неразрушающего считывания информации

Загрузка...

Номер патента: 469137

Опубликовано: 30.04.1975

Авторы: Едигарян, Минасянц, Хечумян

МПК: G11C 7/00

Метки: неразрушающего, информации, считывания

...показанной на чертеже,Во время подачи импульсного адресного тока в числовые обмотки запоминающих элементов при его нарастании 1 на всех выходных обмотках указанных элементов появляются сигналы информации, однако на выход выделяются через коммутатор лишь сигналы 2 с одной группы запоминающих элементов. На вершине 3 адресного тока (в течение его установившегося максимального значения) коммутируют управляющим импульсом 4 выходные обмотки запоминающих элементов, при этом выход коммутатора соединяется уже с выходными обмотками другой группы запоминающих элементов. Во время спада 5 адресного тока на всех запоминающих элементах данного адреса снова образуются считанные сигналы, но на выход подаются сигналы 6 с этой группы запоминающих...

Способ неразрушающего контроля качества контактного перехода многослойных печатных плат

Загрузка...

Номер патента: 470765

Опубликовано: 15.05.1975

Авторы: Устинов, Шинкарев, Синалеев

МПК: G01R 27/14

Метки: перехода, печатных, качества, плат, контактного, неразрушающего, многослойных

...перехода 4 с торцом контактной 15 площадки 2 печатного проводника 1. Процесс контроля качества контактного перехода 6 при сплошном соединении полого контактного перехода 4 с торцом контактной 20 площадки 2 происходит следующим образом.Ток от колиброванного источника протекает через контактный переход 6, подлежащий контролю, С помощью потенциальных зондов 7 и 8, расположенных на противоположном 25 торце по отношению к подаче тока пологоконтактного перехода 4, по всему торцу перехода снимается диаграмма распределения электрического поля. Диаграмму, например, можно снять путем одновременного вращения 30 диаметрально расположенных потенциальных470765 0 т источника тока Составитель Э. Шинкарев Текрсд О. Гуменюк Корректор Л. Орлова Редактор Т....
