Динамическое запоминающее устройство и формирователь синхросигналов для него

Номер патента: 936030

Автор: Шейко

Скачать ZIP архив.

Текст

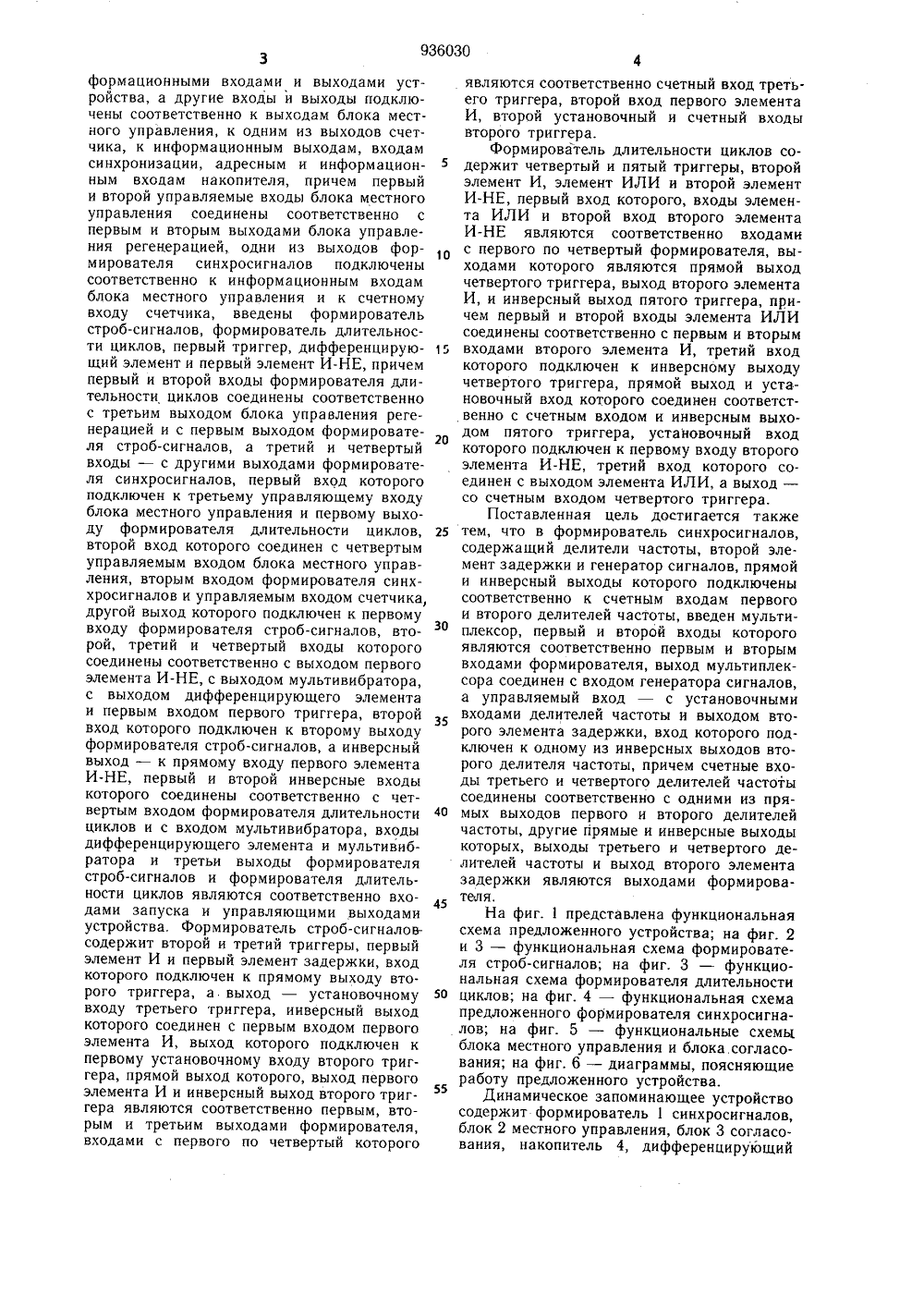

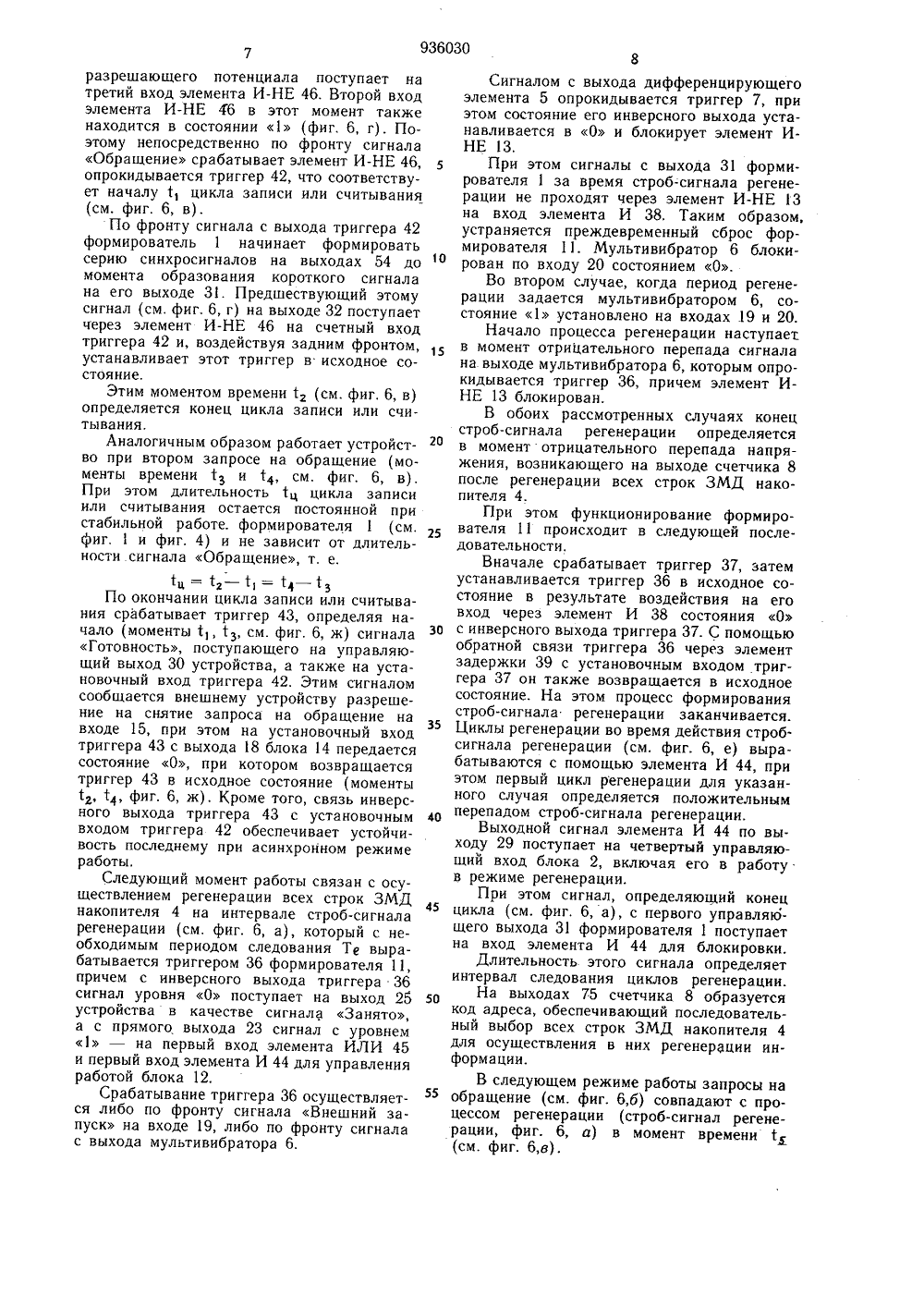

(11) ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспубликОпубликовано 15,06,82. Бюллетень22Дата опубликования описания 15.06.82 пю делам иэебретеиий и еткрмтий(72) Автор изобретения В, В. Шейко Институт проблем прочности АН УкраинскойССРЪ(54) ДИНАМИЧЕСКОЕ ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО И ФОРМИРОВАТЕЛЬ СИНХРОСИГНАЛОВ ДЛЯ НЕГОИзобретение относится к запоминающим устройствам и может быть использовано для построения запоминающих устройств на полупровоДниковых интегральных запоминающих микросхемах динамического типа (ЗМД) .5Известно запоминающее устройство, содержащее накопитель, группу элементов управляющей и дополнительной логики, адаптер и датчики синхросигналов 1,Недостатками этого устройства являются низкие быстродействие и надежность.Наиболее близким по техническому решению к изобретению является динамическое запоминающее устройство, содержащее накопитель, блрк местного управления, вклю. чающий в себя датчик синхросигналов, блок управления регенерацией и адаптер, выходы которого соединены с входами накопителя для обеспечения последнего управлением, синхронизацией и вводом-выводомсоответствующей информации 2.20Недостатками этого устройства являются увеличение периода регенерации при большой длительности или высокой частоте запросов, а также прерывание цикла регенерации при поступлении запроса на обраще 2ние. Кроме того, применяемый в устройстве датчиК синхросигналов не используется для управления каналами регенерации, что снижает быстродействие, надежность и уровень унификации устройства.Известен также формирователь синхросигналов, содержащий генераторы, элементы задержки и делители частоты 3.Недостатками этого формирователя яв. ляются низкие быстродействие и надежность, а также ограниченность области его применения, обусловленные отсутствием мультиплексного канала по входу, что не позволяет применить его в качестве общего блока для каналов записи/считывания и регенерации.Цель изобретения - повышение быстродействия и надежности устройства и .формирователя синхросигналов,Поставленная цель достигается тем. что в динамическое запоминающее устройство, содержащее накопитель, мульти вибратор, счетчик, блок местного управления, формирователь синхросигналов, блок управления регенерацией, входы которого являются входами обращения устройства, й блок согласования, одни из входов и выходов которого являются адресными входами, ин 936030формационными входами и выходами устройства, а другие входы и выходы подключены соответственно к выходам блока местного управления, к одним из выходов счетчика, к информационным выходам, входам синхронизации, адресным и информационным входам накопителя, причем первый и второй управляемые входы блока местного управления соединены соответственно с первым и вторым выходами блока управления регенерацией, одни из выходов формирователя синхросигн алов подключены соответственно к информационным входам блока местного управления и к счетному входу счетчика, введены формирователь строб-сигналов, формирователь длительности циклов, первый триггер, дифференцирующий элемент и первый элемент И-НЕ, причем первый и второй входы формирователя длительности циклов соединены соответственно с третьим выходом блока управления регенерацией и с первым выходом формирователя строб-сигналов, а третий и четвертый входы - с другими выходами формирователя синхросигналов, первый вход которого подключен к третьему управляющему входу блока местного управления и первому выходу формирователя длительности циклов, второй вход которого соединен с четвертым управляемым входом блока местного управления, вторым входом формирователя синххросигналов и управляемым входом счетчика, другой выход которого подключен к первому входу формирователя строб-сигналов, второй, третий и четвертый входы которого соединены соответственно с выходом первого элемента И-НЕ, с выходом мультивибратора, с выходом дифференцирующего элемента и первым входом первого триггера, второй вход которого подключен к второму выходу формирователя строб-сигналов, а инверсный выход - к прямому входу первого элемента И-НЕ, первый и второй инверсные входы которого соединены соответственно с четвертым входом формирователя длительности циклов и с входом мультивибратора, входы дифференцирующего элемента и мультивибратора и третьи выходы формирователя строб-сигналов и формирователя длительности циклов являются соответственно входами запуска и управляющими выходами устройства, Формирователь строб-сигналов- содержит второй и третий триггеры, первый элемент И и первый элемент задержки, вход которого подключен к прямому выходу второго триггера, а выход - установочному входу третьего триггера, инверсный выход которого соединен с первым входом первого элемента И, выход которого подключен к первому установочному входу второго триггера, прямой выход которого, выход первого элемента И и инверсный выход второго триггера являются соответственно первым, вторым и третьим выходами формирователя, входами с первого по четвертый которого являются соответственно счетный вход третьего триггера, второй вход первого элемента И, второй установочный и счетный входы второго триггера.Формирователь длительности циклов содержит четвертый и пятый триггеры, второйэлемент И, элемент ИЛИ и второй элемент И-НЕ, первый вход которого, входы элемента ИЛИ и второй вход второго элемента И-НЕ являются соответственно входами с первого по четвертый формирователя, выходами которого являются прямой выход четвертого триггера, выход второго элемента И, и инверсный выход пятого триггера, причем первый и второй входы элемента ИЛИ соединены соответственно с первым и вторым 1 входами второго элемента И, третий входкоторого подключен к инверсному выходу четвертого триггера, прямой выход и установочный вход которого соединен соответственно с счетным входом и инверсным выходом пятого триггера, установочный вход которого подключен к первому входу второго элемента И-НЕ, третий вход которого соединен с выходом элемента ИЛИ, а выход - со счетным входом четвертого триггера.Поставленная цель достигается также 25 тем, что в формирователь синхросигналов,содержащий делители частоты, второй элемент задержки и генератор сигналов, прямой и инверсный выходы которого подключены соответственно к счетнь 1 м входам первого и второго делителей частоты, введен мультиплексор, первый и второй входы которого являются соответственно первым и вторым входами формирователя, выход мультиплексора соединен с входом генератора сигналов, а управляемый вход - с установочными входами делителей частоты и выходом второго элемента задержки, вход которого подключен к одному из инверсных выходов второго делителя частоты, причем счетные входы третьего и четвертого делителей частоты соединены соответственно с одними из пря мых выходов первого и второго делителейчастоты, другие прямые и инверсные выходы которых, выходы третьего и четвертого делителей частоты и выход второго элемента задержки являются выходами формирователя.На фиг. 1 представлена функциональнаясхема предложенного устройства; на фиг. 2 и 3 - функциональная схема формирователя строб-сигналов; на фиг. 3 - функциональная схема формирователя длительности 50 циклов; на фиг. 4 - функциональная схемапредложенного формирователя синхросигналов; на фиг. 5 - функциональные схемы блока местного управления и блока.согласования; на фиг. 6 - диаграммы, поясняющие 55работу предложенного устройства.Динамическое запоминающее устройствосодержит формирователь 1 синхросигналов, блок 2 местного управления, блок 3 согласования, накопитель 4, дифференцирующийэлемент 5, мультивибратор 6, первый триггер 7, счетчик 8 со счетным 9 и управляющим 10 входами, предназначенный для счета приращений адреса регенерации, формирователь 11 строб-сигналов, формирователь 12 длительности циклов, первый элемент И-НЕ 13, блок 14 управления регенерацией со входами 15, первым 16, вторым 17 и третьим 18 выходами. На фиг. 1 обозначены входы 19 и 20 запуска, адресные 21 и информационные 22 входы устройства, первый 23, второй 24 и третий 25 выходы формирователя 11 строб-сигналов, выход 26 мультивибратора, выход 27 счетчика, первый 28, второй 29 и третий 30 выходы, третий 31 и четвертый 32 входы формирователя длительности циклов, входы синхронизации 33, адресные 34 и информационные 35 входы накопителя.Формирователь 11 строб-сигналов содержит второй 36 и третий 37 триггеры, первый элемент И 38 и первый элемент задержки 39. На фиг. 2 обозначены второй вход 40 первого элемента И и второй установочный вход 41 второго триггера.Формирователь 12 длительности циклов содержит четвертый 42 и пятый 43 триггеры, второй элемент И 44, элемент ИЛИ 45 и второй элемент И-НЕ 46.Формирователь 1 синхросигналов содержит мультиплексор 47, генератор 48 сигналов ждущего типа, второй элемент задержки 49, первый 50 и второй 51 делители частоты, предназначенные для деления частоты на пять, третий 52 и четвертый 53 делители частоты, предназначенные для деления частоты на два. На фиг. 4 обозначены входы 54 формирователя.Блок 2 местного управления содержит формирователь 55 сигналов выбора микросхем с выходом 56, формирователь 57 сигналов синхронизации, формирователь 58 сигналов записи/считывания, формирователь 59 сигналов Прием данных, формирователь 60 сигналов Прием адреса регенерации, формирователь 61 сигнала Прием адреса записи/считывания, формирователь 62 сигнала Прием данных из накопителя и формирователь 63 сигнала Считывание данных на выход устройства. На фиг, 5 обозначены входы 64 синхронизации и входы 65 управления блока 3 согласования,Блок 3 согласования содержит усилители 66, 67 и 68, первый 69 и второй 70 адресные коммутаторы, первый 71 и второй 72 информационные регистры. На фиг. 5 обозначены также информационные,выходы 73 накопителя, информационные выходы 74 устройства и выходы 75 счетчика.На фиг. 6 обозначены строб-сигналы (фиг. 6, а) на выходе триггера 36, сигналы обращения в режиме записи и считывания (фиг. 6, б) на входах 1, сигналы (фиг. 6, в) на прямом выходе триггера 42, сигналы (фиг. 6, г) на четвертом входе 32 блока 12,сигналы (фиг. 6, д) на выходе 31 блока 1,строб-сигналы регенерации (фиг. 6, е) навыходе 29 блока 12 и сигналы (фиг. 6, ж)на третьем выходе 30 блока 12.Динамическое запоминающее устройствоработает следующим образом.Динамическое запоминающее устройство(ЗУ) оперирует в работе следующими входными сигналами: а) при обращении к ЗУпо входам 15 поступают запросы на записьили считывание; б) при внешнем управлениирегенерацией информации по первому управляющему входу 19 подается отрицательныйпотенциальный сигнал Внешний запускрегенерации, а по второму управляющемувходу 20 - отрицательный потенциальныйсигнал Управление регенерацией,Устройство может работать в трех режимах: синхронном (запросы на обращениепри записи или считывании не совпадаютво времени с циклами регенерации); асинхронном (запросы на обращение совпадаютво времени с циклами регенерации); в режиме прерывания регенерации при совпаденииво времени запросов на обращение с процессом регенерации последний прерываетсясигналом низкого логического уровня Управление регенерацией на время, необходимое для записи или считывания некоторогомассива информации.В зависимости от режима работы устройство вырабатывает сигнал Готовностьна выходе 30 для синхронизации с внешнимзо устройством и сигнал Занято на выходе 25.Перед началом работы динамическогоЗУ внешним сигналом начальной установкиСброс все позиционные элементы (триггеры, счетчики) устройства устанавливаютсяв исходное положение,Затем по входу 15 поступают запросын запись или считывание информации, атакже (в случае модульного варианта выполнения ЗУ) код адреса данного модуля.Код адреса в блоке 14 индентифицирует 4 о ся с установленным здесь контрольным кодом. При совпадении этих кодов вырабатывается разрешение, при котором формируются следующие выходные сигналы блока 14: при запросах на запись на выходе 16вырабатывается сигнал Запись и посту 4 пает на первый управляемый вход блока 2;при запросах на считывание на выходе 17вырабатывается сигнал Считывание, поступающий на второй управляемый входблока 2; для каждого из указанных вышезапросов на выходе 18 вырабатывается сигнал Обращение, который поступает напервый вход элемента И-НЕ 46.Передним фронтом этого сигнала определяется начало работы устройства в синхронном режиме.ы В этом случае с прямого выхода триггера 36 передается состояние О (см,фиг. 6, а) на первый вход элемента ИЛИ 45,инвертируется на его выходе й в качестве5 1 О 15 20 25 30 35 40 45 50 55 разрешающего потенциала поступает на третий вход элемента И-НЕ 46. Второй вход элемента И-НЕ 46 в этот момент также находится в состоянии 1 (фиг. 6, г). Поэтому непосредственно по фронту сигнала Обращение срабатывает элемент И-НЕ 46, опрокидывается триггер 42, что соответствует началу 11 цикла записи или считывания (см. фиг. 6, в).По фронту сигнала с выхода триггера 42 формирователь 1 начинает формировать серию синхросигналов на выходах 54 до момента образования короткого сигнала на его выходе 31. Предшествующий этому сигнал (см. фиг. 6, г) на выходе 32 поступает через элемент И-НЕ 46 на счетный вход триггера 42 и, воздействуя задним фронтом, устанавливает этот триггер в исходное состояние.Этим моментом времени 1 (см. фиг. 6, в) определяется конец цикла записи или считывания.Аналогичным образом работает устройство при втором запросе на обращение (моменты времени 13 и 14, см. фиг. 6, в). При этом длительность 1 ц цикла записи или считывания остается постоянной при стабильной работе. формирователя 1 (см, фиг. 1 и фиг. 4) и не зависит от длительности сигнала Обращение, т. е.1 ц 12 1 4 3По окончании цикла записи или считывания срабатывает триггер 43, определяя начало (моменты 11, 13, см. фиг. 6, ж) сигнала Готовность, поступающего на управляющий выход 30 устройства, а также на установочный вход триггера 42. Этим сигналом сообщается внешнему устройству разрешение на снятие запроса на обращение на входе 15, при этом на установочный вход триггера 43 с выхода 18 блока 14 передается состояние О, при котором возвращается триггер 43 в исходное состояние (моменты 12, т 4, фиг, 6, ж). Кроме того, связь инверсного выхода триггера 43 с установочным входом триггера 42 обеспечивает устойчивость последнему при асинхронном режиме работы.Следующий момент работы связан с осуществлением регенерации всех строк ЗМД накопителя 4 на интервале строб-сигнала регенерации (см. фиг. 6, а), который с необходимым периодом следования Те вырабатывается триггером 36 формирователя 11, причем с инверсного выхода триггера 36 сигнал уровня О поступает на выход 25 устройства в качестве сигнала Занято, а с прямого выхода 23 сигнал с уровнем 1 - на первый вход элемента ИЛИ 45 и первый вход элемента И 44 для управления работой блока 12.Срабатывание триггера 36 осуществляется либо по фронту сигнала Внешний запуск на входе 19, либо по фронту сигнала с выхода мультивибратора 6. Сигналом с выхода дифференцирующего элемента 5 опрокидывается триггер 7, при этом состояние его инверсного выхода устанавливается в О и блокирует элемент ИНЕ 13,При этом сигналы с выхода 31 формирователя 1 за время строб-сигнала регенерации не проходят через элемент И-НЕ 13 на вход элемента И 38. Таким образом, устраняется преждевременный сброс формирователя 11. Мультивибратор 6 блокирован по входу 20 состоянием О.Во втором случае, когда период регенерации задается мультивибратором 6, состояние 1 установлено на входах 19 и 20.Начало процесса регенерации наступает в момент отрицательного перепада сигнала на выходе мультивибратора 6, которым опрокидывается триггер 36, причем элемент ИНЕ 13 блокирован.В обоих рассмотренных случаях конец строб-сигнала регенерации определяется в момент отрицательного перепада напряжения, возникающего на выходе счетчика 8 после регенерации всех строк ЗМД накопителя 4.При этом функционирование формирователя 11 происходит в следующей последовательности.Вначале срабатывает триггер 37, затем устанавливается триггер 36 в исходное состояние в результате воздействия на его вход через элемент И 38 состояния О с инверсного выхода триггера 37. С помощью обратной связи триггера 36 через элемент задержки 39 с установочным входом триггера 37 он также возвращается в исходное состояние. На этом процесс формирования строб-сигнала регенерации заканчивается. Циклы регенерации во время действия строб. сигнала регенерации (см. фиг. 6, е) вырабатываются с помощью элемента И 44, при этом первый цикл регенерации для указанного случая определяется положительным перепадом строб-сигнала регенерации.Выходной сигнал элемента И 44 по выходу 29 поступает на четвертый управляющий вход блока 2, включая его в работу в режиме регенерации.При этом сигнал, определяющий конец цикла (см. фиг. 6, а), с первого управляющего выхода 31 формирователя 1 поступает на вход элемента И 44 для блокировки.Длительность этого сигнала определяет интервал следования циклов регенерации.На выходах 75 счетчика 8 образуется код адреса, обеспечивающий последовательный выбор всех строк ЗМД накопителя 4 для осуществления в них регенерации информации.В следующем режимеработы запросы на обращение (см. фиг. 6,б) совпадают с процессом регенерации (строб-сигнал регенерации, фиг. 6, а) в момент времени 15 (см. фиг. 6,в),Первый запрос (сигнал Обращение,фиг. 6, б) опережает начало формированиястроб-сигнала регенерации (см, фиг. 6, а)и блок 12 (аналогично описанному выше)формирует цикл 15 - 1 (см. фиг. 6, в).Появление строб-сигнала регенерациипри этом не приводит к срабатыванию элемента И 44, так как он заблокирован состоянием О инверсного выхода триггера 42,т. е. в этом случае формирование цикларегенерации задерживается. Блокировани элемент И-НЕ 46. И только в моментотрицаТельного сигнала, поступающего вконце цикла с выхода 31 формирователя 1,выход элемента ИЛИ 45 возвращается всостояние 1, что вызывает срабатываниеэлемента И-НЕ 46, вслед за чем следует 15опрокидывание триггера 42 и снятие блокировки элемента И 44. По окончании сигналана выходе 31 блока 1 на выходе элементаИ 44 формируется начало цикла регенерации (момент 1 фиг. 6, е) конец которого,как и в предыдущем случае, устанавливаетсяпо началу нового сигнала на выходе 31(момент 1,0, фиг. 6, е).В связи с тем, что блокировка элементаИ 44 осуществляется сигналом постояннойдлительности, задержка в формировании 25циклов регенерации не превышает это значение независимо от длительности сигналаОбращение. При максимальной частотезапросов на обращение длительность стробсигнала регенерации удваивается по отношению к рассмотренному случаю, когдапроцесс регенерации не совпадает во времени с запросами на обращение.Сигнал Готовность вырабатываетсяпо окончании цикла записи или считыванияс максимальной в этом случае задержкой,равной нормализованному значению длительности цикла, что удовлетворяет условиюпрозрачности циклов регенерации со стороны внешнего устройства, взаимодействующего с описываемым устройством,Прерывание регенерации осуществляется 40по внешнему управляющему сигналу Управление регенерацией на входе 20. При этомна интервале данный сигнал низкого логического уровня блокирует мультивибратор 6,дновременно изменяя состояние его выходав 1,В то же время этим сигналом на входе 20снимается блокировка элемента И-НЕ 13,причем начало прерывания осуществляетсяв момент сигйала, поступающего по выходу 32 через элемент И-НЕ 13 на вход элемента И 38,Таким образом, исключается прерываниецикла регенерации до его полного завершения.Формирователь 1 синхросигналов работает следующим образом.55По переднему фронту входного сигналамультиплексор 47 формирует разрешениена включение генератора 48, работающего в ждущем режиме, который вырабатывает на прямом и инверсном выходах серию стандартных сигналов, сдвинутых по фазе на значение П относительно друг друга.Сигналы с прямого выхода генератора 48 поступают на счетный вход делителя 50 частоты на пять. По отрицательному фронту этих сигналов делитель 50 последовательно переключается, образуя на своих выходах первую последовательность синхрбсигналов.Сигналы с первого прямого выхода делителя 50 поступают на счетный вход делителя 52 частоты на два, который срабатывает по отрицательному фронту этих сигналов. Делитель 51 срабатывает от сигналов, поступающих с инверсного выхода генератора 48, Делители 51 и 53 вырабатывают вторую последовательность сигналов, сдвинутую по фазе на значение П относительно первой последовательности сигналов,Сигнал с выхода 32 после задержки на элементе 49 сбрасывает все делители 50 - 53 в исходное состояние.Последовательности сигналов на выходах делителей 50 - 53 позволяют сформировать все необходимые временные диаграммы сигналов для управления существующими интегральными запоминающими микросхемами (статическими и динамическими) .Количество входов мультиплексора 47 может быть увеличено, например, при наращивании количества интегральных запоминающих ячеек в составе накопителя 4.Оптимальное согласование с быстродействием запоминающих интегральных микросхем может быть достигнутд путем регулировки ждущего генератора 48.Технико-экономические преимущества предложенного динамического ЗУ и формирователя синхросигналов заключаются в их более высоких быстродействии и надежности по сравнению с прототипом. формула изобретения1. Динамическое запоминающее устройство, содержащее накопитель, мультивибратор, счетчик, блок местного управления, формирователь синхросигналов, блок управления регенерацией, входы которого являются входами обращения устройства, и блок согласования, одни из входов и выходов которого являются адресными входами, информационными входами и выходами устройства, а другие входы и выходы подключены соответственно к выходам блока местного управления, к одним из выходов счетчика, к информационным выходам, входам синхронизации, адресным и информационным входам накопителя, причем первый и второй управляемые входы блока местного управления соединены соответственно с первым и вторым выходами блока управления регенерацией, одни из выходов формирова 936030 1 гтеля синхросигналов подключены соответственно к информационным входам блока местного управления и к счетному входу счетчика, отличающееся тем, что, с целью повышения быстродействия и надежности устройства, оно содержит формирователь строб-сигналов, формирователь длительности циклов, первый триггер, дифференцирующий элемент и первый элемент И-НЕ, причем первый и второй входы формирователя длительности циклов соединены соответственно с третьим выходом блока управления регенерацией и с первым выходом формирователя строб-сигналов, а третий и четвертый входы - с другими выходами формирователя синхросигналов, первый вход которого подключен к третьему управляющему входу блока местного управления и первому выходу формирователя длительности циклов, второй выход которого соединен с четвертым управляемым входом блока местного управления, вторым входом формирователя синхросигналов и управляемым входом счетчика, другой выход которого подключен к первому входу формирователя строб-сигналов, второй, третий и четвертый входы которого соединены соответственно с выходом первого элемента И-НЕ, с выходом мультивибратора, с выходом дифференцирующего элемента и первым входом первого триггера, второй вход которого подключен к второму выходу формирователя строб-сигналов, а инверсный выход - к прямому входу первого элемента И-НЕ, первый и второй инверсные входы которого соединены соответственно с четвертым входом формирователя длительности циклов и с входом мультивибратора, входы дифференцирующего элемента и мультивибратора и третьи выходы формирователя строб-сигналов и формирователя длительности циклов являются соответственно входами запуска и управляющими выходами устройства.2. Устройство по п. 1, отличающееся тем, что формирователь строб-сигналов содержит второй и третий триггеры, первый элемент И и первый элемент задержки, вход которого подключен к прямому выходу второго триггера, а выход - к установочному входу третьего триггера, инверсный выход которого соединен с первым входом первого элемента И, выход которого подключен к первому установочному входу второго триггера, прямой выход которого, выход первого элемента И и инверсный выход второго триггера являются соответственно первым, вторым и третьим выходами формирователя, входами с первого по четвертый которого являются соответственно счетный вход третьего триггера, второй вход первого элемента 5 1 о 15 20 25 зо З 5 40 45 50 И, второй установочный и счетный входы второго триггера,3. Устройство по пп. 1 и 2, отличающееся тем, что формирователь длительности циклов содержит четвертый и пятый триггеры, второй элемент И, элемент ИЛИ и второй элемент И-НЕ, первый вход которого, входы элемента ИЛИ и второй вход второго элементы И-НЕ являются соответственно входами спервого по четвертый формирователя, выходами которого являются прямой выход четвертого триггера, выход второго элемента И и инверсный выход пятого триггера, причем первый и второй входы элемента ИЛИ соединены соответственно с первым и вторым входами второго элемента И, третий вход которого подключен к инверсному выходу четвертого триггера, прямой выход и установочный вход которого соединены соответственно со счетным входом и инверсным выходом пятого триггера, установочный вход которого подключен к первому входу второго элемента И-НЕ, третий вход которого соединен с выходом элемента ИЛИ, а выход - со счетным входом. четвертого триггера.4. Формирователь синхросигналов, содержащий делители частоты, второй элемент задержки и генератор сигналов, прямой и инверсный выходы которого подключены соответственно к счетным входам первого и второго делителей частоты, отличающийся тем, что, с целью повышения быстродействия и надежности формирователя, он содержит мультиплексор, первый и второй входы которого являются соответственно первым и вторым входами формирователя, выход мультиплексора соединен с входом генератора сигналов, а управляемый вход - с установочными входами делителей частоты и выходом второго элемента задержки, вход которого подключен к одному из инверсных выходов второго делителя частоты, причем счетные входы третьего и четвертого делителей частоты соединены соответственно с одними из прямых выходов первого и второго делителей частоты, другие прямые и инверсные выходы которых, выходы третьего и четвертого делителей частоты и выход второго элемента задержки являются выходами формирователя,Источники информации,принятые во внимание при экспертизе 1, Приборы и техника эксперимента. 1978, 6, с. 41 - 45,2, Патент США3790961,кл. б 11 С 11/34, 1974 (прототип).2. В помощь радиолюбителю, Вып. 52, М ДОСААФ, 1976, с. 41 - 53 (прототип).ь Т.Заийкас комите и отк шская род, ул Составител Техред А. Бо Тираж 622 сударственного м изобретений а, Ж - 35, Рау тент г Ужго

Смотреть

Заявка

2972815, 08.08.1980

ИНСТИТУТ ПРОБЛЕМ ПРОЧНОСТИ АН УССР

ШЕЙКО ВЛАДИСЛАВ ВАСИЛЬЕВИЧ

МПК / Метки

МПК: G11C 21/00

Метки: формирователь, него, синхросигналов, запоминающее, динамическое

Опубликовано: 15.06.1982
