Способ изготовления эластичных полу сплошных шин

Номер патента: 8001

Автор: Голлерт

Скачать ZIP архив.

Текст

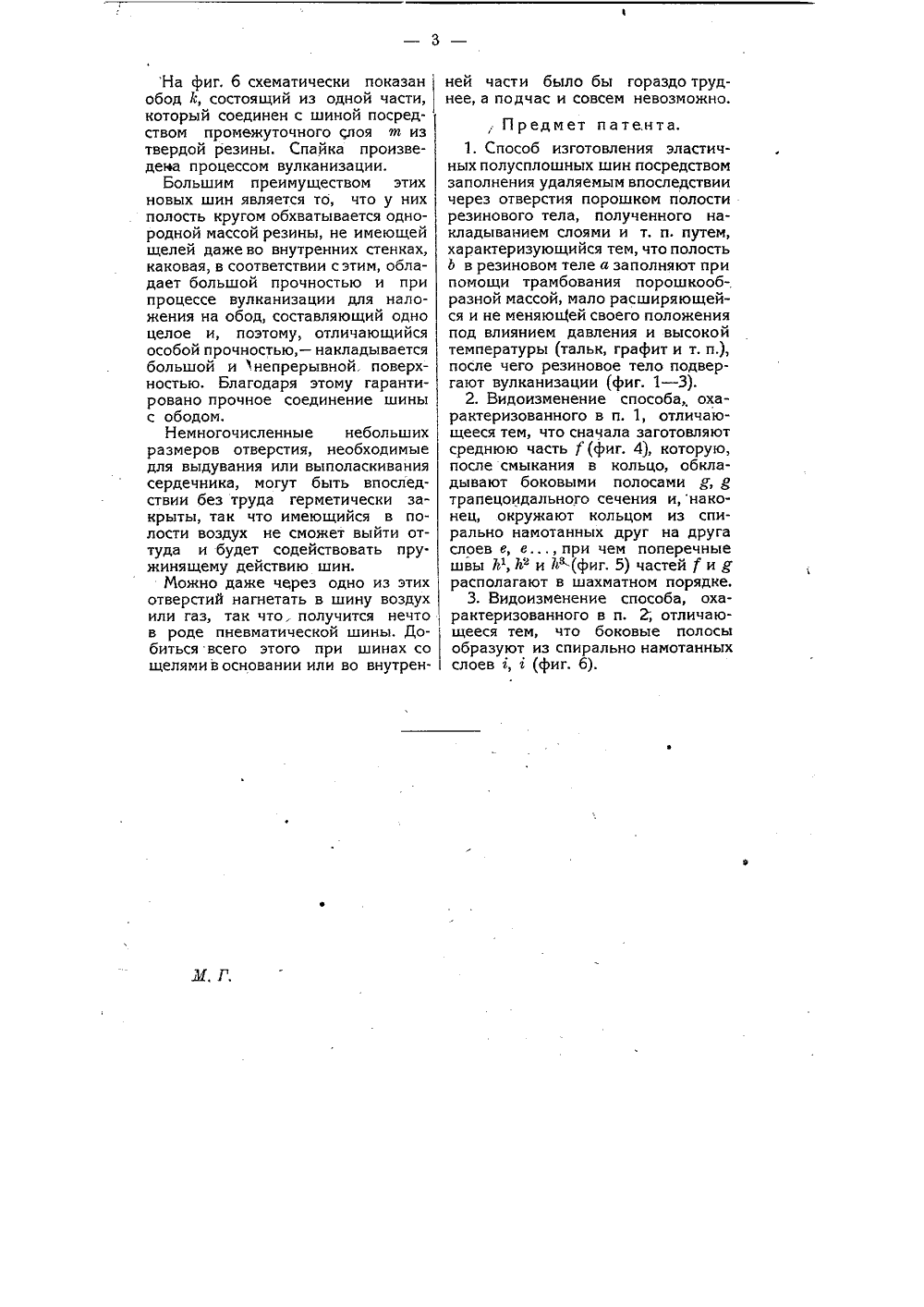

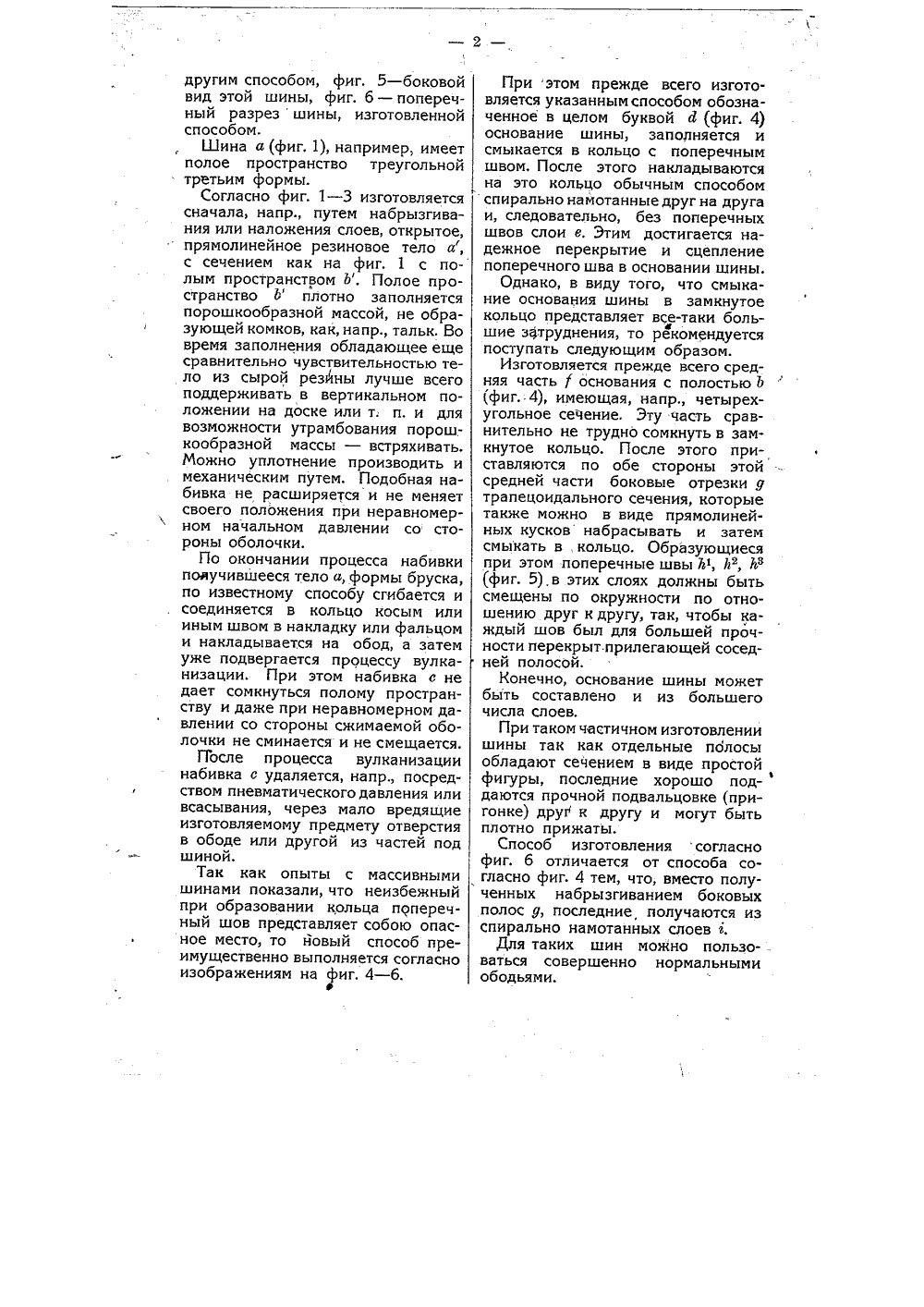

Класс 63 е, 218001 ПАТЕНТ НА ИЗОБРЕТЕНИЕ ОПИСАНИЕ способа изготовления эластичных полусплошных шин,К:патенту ин-ца Р. Голлерта (йеийо 1 й бо 11 егт), в г. Шарлоттенбурге, Германия, заявленному 30 ноября 1926 года (ваяв. свид.12817). О выдаче патента опубликовано 28 февраля 1929 года, Действие патента распространяется на 15 лет от 28 февраля 1929 года,Предмьтом настоящего изобретения является способ изготовления полусплошных шин.", главным образом, таких шин, полое пространство которых окружено однородной резиновой массой без спаек и открытых щелей, при чем эта масса подвергается процессу вулканизации на полной поверхности обода,Этой цели настоящее изобретение достигает тем, что для заполнения полого пространства шины применяются порошкообразные предпочтительно самомажущие вещества, не меняющие положения под влиянием давления и высокой температуры; примерами таких веществ являются: тальк, графит и т, и.Служащий для заполнения порошок, после процесса вулканизации шйны на ободе, выдувается сквозь небольшие отверстия в последнем,Полученные таким путем шины обладают превосходными техническими качествами, как, напр., прочностью и плотностью прилегания к ободу.Применение в шинах сердечников из порошкообразных веществ само по себе известно в виде заранее приготовленных, посредством какого- нибудь вяжущего средства, сегментов из песка, которые вкладываются в резиновую оболочку, снабженную изнутри во всю ширину прорезями.В. соответствии с вышеуказанной основной мыслью изобретения, последнее исходит из своеобразного процесса созидания резинового тела путем самого по себе известного уже процесса составления его таким образом, что сначала изготовляется полый сердечник из каучука, а вокруг последнего - боковые и верхние поверхности шины, после чего все эти части подвергаются совместно пррцессу вулканизации,На прилдженном чертеже даны схематические изображения примеров выполнения шины по предлагаемому способу, при чем фиг. 1 представляет поперечный разрез шины, фиг. 2 представляет часть прямолинейного первичного материала в уменьшенном масштабе, фиг. 3 - разрез этого материала по линии А - В на фиг. 2, фиг. 4 - поперечный разрез шины, изготовленнойдругим способом, фиг, 5 в боковвид этой шины, фиг, б - поперечный разрезшины, изготовленнойспособом,Шина а (фиг, 1), например, имеетполое пространство треугольнойтретьим формы.Согласно фиг, 1 - 3 изготовляетсясначала, напр., путем набрызгивания или наложения слоев, открытое,прямолинейное резиновое тело а,с сечением как на фиг. 1 с полым пространством 0, Полое пространство 6 плотно заполняетсяпорошкообразной массой, не образующей комков, как, напр., тальк. Вовремя заполнения обладающее ещесравнительно чувствительностью тело из сырой резины лучше всегоподдерживать в вертикальном положении на доске или т, и, и длявозможности утрамбования порошкообразной массы - встряхивать,Можно уплотнение производить имеханическим путем. Подобная набивка не расширяется и не меняетсвоего положения при неравномерном начальном давлении со стороны оболочки.По окончании процесса набивкиполучившееся тело а, формы бруска,по известному способу сгибается исоединяется в кольцо косым илииным швом в накладку или фальцоми накладывается на обод, а затемуже подвергается процессу вулканизации. При этом набивка с недает сомкнуться полому пространству и даже при неравномерном давлении со стороны сжимаемой оболочки не сминается и не смещается.ГГосле процесса вулкани зациинабивка с удаляется, напр., посредством пневматического давления иливсасывания, через мало вредящиеизготовляемому предмету отверстияв ободе или другой из частей подшиной.Так как опыты с массивнымишинами показали, что неизбежныйпри образовании кольца поперечный шов представляет собою опасное место, то йовый способ преимущественно выполняется согласноизображениям на фиг. 4 - б. При этом прежде всего изготовляется указанным способом обозначенное в целом буквой д (фиг, 4) основание шины, заполняется и смыкается в кольцо с поперечным швом, После этого накладываются на это кольцо обычным способомспирально намотанные друг на другаи, следовательно, без поперечных швов слои е. Этим достигается надежное перекрытие и сцепление поперечного шва в основании шины.Однако, в виду того, что смыкание основания шины в замкнутое кольцо представляет все-таки большие затруднения, то рекомендуется поступать следующим образом.Изготовляется прежде всего средняя частьоснования с полостью б фиг. 4), имеющая, напр четырехугольное сечение. Эту часть сравнительно не трудно сомкнуть в замкнутое кольцо. После этого приставляются по обе стороны этой средней части боковые отрезки д трапецоидального сечения, которые также можно в виде прямолинейных кусков набрасывать и затем смыкать в, кольцо, Образующиеся при этом поперечные швы У, 1 г 2, У (фиг. 5),в этих слоях должны быть смещены по окружности по отношению друг к другу, так, чтобы каждый шов был для большей прочности перекрыт прилегающей соседней полосой.Конечно, основание шины может быть составлено и из большего числа слоев.При таком частичном изготовлении шины так как отдельные полосы обладают сечением в виде простой фигуры, последние хорошо поддаются прочной подвальцовке (пригонке) друг к другу и могут быть плотно прижаты,Способ изготовлениясогласно фиг. б отличается от способа согласно фиг. 4 тем, что, вместо полученных набрызгиванием боковых полос д, последние получаются из спирально намотанных слоев г.Для таких шин можно пользо- - ваться совершенно нормальными ободьями.На фиг. б схематически показан обод й, состоящий из одной части, который соединен с шиной посредством промежуточного слоя и из твердой резины. Спайка произведена процессом вулканизации.Большим преимуществом этих новых шин является то, что у них полость кругом обхватывается однородной массой резины, не имеющей щелей даже во внутренних стенках, каковая, в соответствии с этим, обладает большой прочностью и при процессе вулканизации для наложения на обод, составляющий одно целое и, поэтому, отличающийся особой прочностью, - накладывается большой и непрерывной, поверхностью. Благодаря этому гарантировано прочное соединение шины с ободом.Немногочисленные небольших размеров отверстия, необходимые для выдувания или выполаскивания сердечника, могут быть впоследствии без труда герметически закрыты, так что имеющийся в полости воздух не сможет выйти оттуда и будет содействовать пружинящему действию шин.Можно даже через одно из этих отверстий нагнетать в шину воздух или газ, так что. получится нечто в роде пневматической шины. Добиться всего этого при шинах со щелями в основании или во внутренней части было бы гораздо труднее, а подчас и совсем невозможно,: Предмет пате.нта.1. Способ изготовления эластичных полусплошных шин посредством заполнения удаляемым впоследствии через отверстия порошком полости резинового тела, полученного накладыванием слоями и т, и. путем, характеризующийся тем, что полость Ь в резиновом теле а заполняют при помощи трамбования порошкообразной массой, мало расширяющейся и не меняютей своего положения под влиянием давления и высокой температуры (тальк, графит и т. и.), после чего резиновое тело подвергают вулканизации (фиг. 1 - 3).2. Видоизменение способа, охарактеризованного в и, 1, отличающееся тем, что сначала заготовляют среднюю часть (фиг, 4), которую, после смыкания в кольцо, обкладывают боковыми полосами д; Я трапецоидального сечения и,наконец, окружают кольцом из спирально намотанных друг на друга слоев е, е, при чем поперечные швы 1 г, Йя и у-(фиг. 5) частейи у располагают в шахматном порядке.3. Видоизменение способа, охарактеризованного в и. 2; отличающееся тем, что боковые полосы образуют из спирально намотанных слоев г, г (фиг. б),
