Аппарат для сортирования корреспонденции

Номер патента: 45450

Авторы: Юрьев, Маслеников

Скачать ZIP файл.

Текст

Смотреть

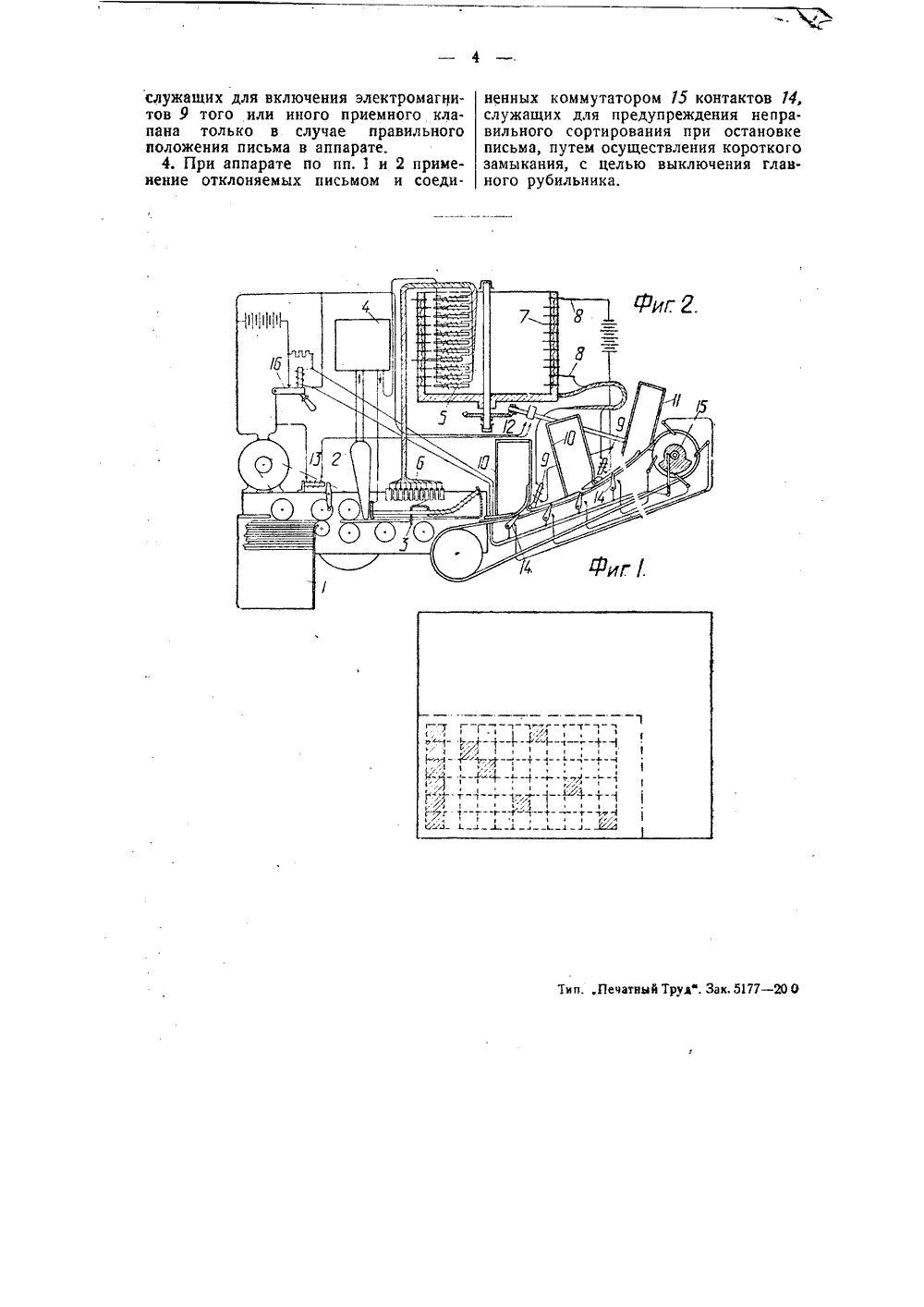

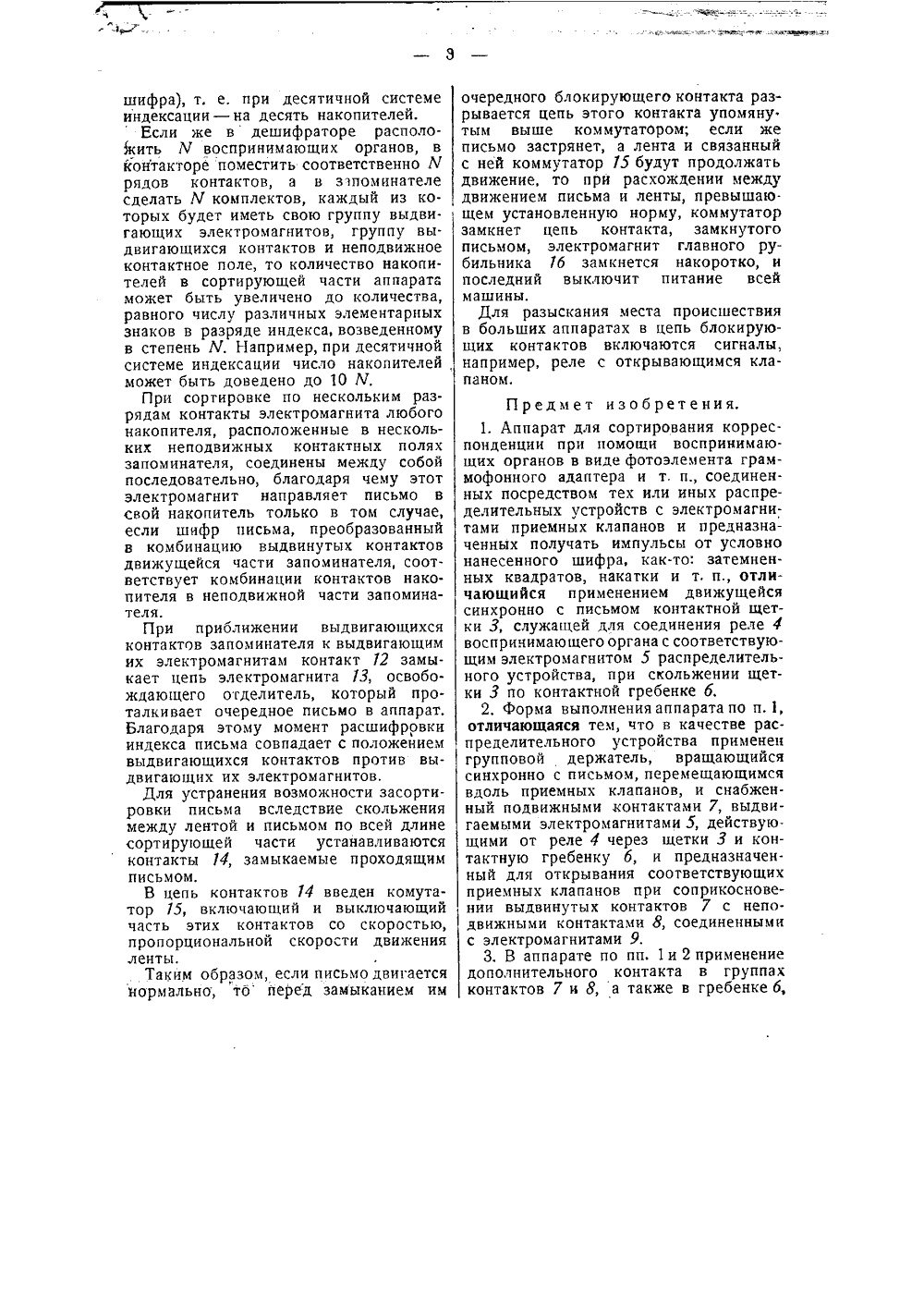

45450 Класс 43 а, 42 ТОРСИОЕ СВИДЕТЕЛЬСТВО ЗОБРЕТЕ ОПИС спонд нции,Масле никова150856),1935 года. ия кор Юрьева(спр. о убликован аппарата для сортироваК авторскому свидетельству Н. В заявленному 13 июля 1934 год и Б. В, перв,31 декабр щий для сор, снабженной ыдаче авторского свидетельст Известны аппараты для сортирования корреспонденции, снабженные в качестве воспринимающих органов фотоэлементами 1 или граммофонным адаптером, В предлагаемом аппарате для сортирования корреспонденции воспринимающий орган соединен с электромагнитами приемных клапанов при помощи распределительного устройства, выполненного в виде вращающегося синхронно с транспортерной лентой барабанЬ, снабженного на поверхности подвижными контактами, предназначенными соприкасаться с неподвижными контактами клапанных электромагнитов. Подвижные контакты приводятся в действие электромагнитами, соединенными с одной стороны с реле воспринимающего органа, а с другой стороны - с контактной гребенкой, по которой скользит щетка, продвигаемая письмом, на конверте которого адрес нанесен условным шифром в виде затемненных квадратов или накатки,На чертеже фиг, 1 изображает конверт, прямоугольная часть которого занята шифром фиг, 2 - схему аппарата.Предлагаемый аппарат предназначается для автоматической сортировки корреспонденции, в частности писем, на. правление которых обозначается индексами, наносимыми на письма в виде шифра, воздействующего на воспринимающие органы одного из известных типов,Ш и фром (фиг, 1) занята п ря моугольная часть конверта, прилегающая к левой и нижней его сторонам. Размеры прямоугольной части постоянны; остающееся сверху поле имеет совершенно произвольные размеры, а поле справа должно быть не меньше /длины занятой шифром части. Это дает возможность сортировать письма любых размеров, но не меньше минимального (на фиг, 1 выделен пунктиром), Прямоугольная часть разбита на горизонтальные строки, число которых равно числу цифр (разрядов) индекса. В строке одиннадцать прямоугольников; первый вспомогательный, служащий для определения правильности положения письма в аппарате, а десять соответству 1 от количеству различных цифр в разряде.На шифрованном письме должны быть заполнены все прямоугольники и, кроме того, один из прямоугольников каждой строки. Таким образом, расстояние заполненного прямоугольника от вспомогательного прямоугольника на левом краю письма даст цифру, а расстояние его от нижнего края - разряд этой цифры.Прибор (фиг, 2), служатирования корреспонденциимающий орган, щетка 3 контактора приключает реле 4 к соответствующему электромагниту 5 запоминателя,Во избежание засортировки письма при неправильном вкладывании его в аппарат на письме, кроме знаков, соответствующих индексу, помещается также знак правильного положения письма в аппарате (первые прямоугольники в описании шифра).Этот дополнительный знак, через воспринимающий орган, должен воздействовать на дополнительный (на фиг.2 - верхний) электромагнит запоминателя, который соединен с дополнительным (на фиг. 2 в лев) контактом контактора.Границы шифра на письме расположены несимметрично относительно краев письма; поэтому, если письмо вложено в машину неправильно, то щетка 3 контактора сойдет с дополнительного контакта раньше, чем любой из знаков шифра воздействует на воспринимающий орган 2 и дополнительный электромагнит запоминателя; комбинация выдвинутых контактов будет не полная, письмо пройдет мимо всех действующих накопителей и будет выброшено в конечный холостой накопитель 11 для повторной сортировки. Подвижные контакты 7 перемещаются в неподвижном контактном поле 8 со скоростью, пропорциональной скорости движения письма в сортирующей части машины. Поэтому, в тот момент, когда контакты 7 замкнутся с неподвижными контактами 8, соединенными с электромагнитом 9 клапана соответствующего накопителя, в то же время письмо будет находиться перед этим клапаном и, следовательно, попадет в соответствующий накопитель 1 О.Выдвинутые контакты, пройдя .все поле неподвижных контактов, возвращаются вновь к выдвигающим их электромагнитам, перед которыми предварительно сглаживаются, т. е, вдви. гаются на уровень не выдвинутых кон тактов (на чертеже не показано).Таким образом можно рассортировать все письма одним воспринимающим органом на количество накопителей, равное числу разных знаков, на ходящихся в одном разряде индекса (строкешифра), т. е, при десятичной системе индексации - на десять накопителей.Если же в дешифратор е расположить М воспринимающих органов, в контакторе поместить соответственно Ж рядов контактов, а в зпоминателе сделать М комплектов, каждый из которых будет иметь свою группу выдвигающих электромагнитов, группу выдвигающихся контактов и неподвижное контактное поле, то количество накопителей в сорти рующей части аппарата может быть увеличено до количества, равного числу различных элементарных знаков в разряде индекса, возведенному в степеньНапример, при десятичной системе индексации число накопителей может быть доведено до 10При сортировке по нескольким разрядам контакты электромагнита любого накопителя, расположенные в нескольких неподвижных контактных полях запоминателя, соединены между собой последовательно, благодаря чему этот электромагнит направляет письмо в свой накопитель только в том случае, если шифр письма, преобразованный в комбинацию выдвинутых контактов движущейся части запоминателя, соответствует комбинации контактов накопителя в неподвижной части запоминателя.При приближении выдвигающихся контактов запоминателя к выдвигающим их электромагнитам контакт 72 замыкает цепь электромагнита 73, освобождающего отделитель, который проталкивает очередное письмо в аппарат, Благодаря этому момент расшифровки индекса письма совпадает с положейием выдвигающихся контактов против выдвигающих их электромагнитов.Для устранения возможности засортировки письма вследствие скольжения между лентой и письмом по всей длине сортирую щей части устанавливаются контакты 14, замыкаемые проходящим письмом.В цепь контактов 14 введен комутатор 15, включающий и выключающий часть этих контактов со скоростью, пропорциональной скорости движения ленты.Таким образом, если письмо двигается нормально, то перед замыканием им очередного блокирующего контакта разрывается цепь этого контакта упомяну тым выше коммутатором; если же письмо застрянет, а лента и связанный с ней коммутатор 75 будут продолжать движение, то при расхождении между движением письма и ленты, превышающем установленную норму, коммутатор замкнет цепь контакта, замкнутого письмом, электромагнит главного рубильника 76 замкнется накоротко, и последний выключит питание всей машины.Для разыскания места происшествия в больших аппаратах в цепь блокирующих контактов включаются сигналы, например, реле с открывающимся клапаном.Предмет изобретения,1. Аппарат для сортирования корреспонденции при помощи воспринимающих органов в виде фотоэлемента граммофонного адаптера и т. п., соединенных посредством тех или иных распределительных устройств с электромагнитами приемных клапанов и предназначенных получать импульсы от условно нанесенного шифра, как-то: затемненных квадратов, накатки и т. п., отличающийся применением движущейся синхронно с письмом контактной щетки 3, служащей для соединения реле 4 воспричимающего органа с соответствующим электромагнитом 5 распределительного устройства, при скольжении щетки 3 по контактной гребенке б,2, Форма выполнения аппарата по п. 1, отличающаяся тем, что в качестве распределительного устройства применен групповой держатель, вращающийся синхронно с письмом, перемещающимся вдоль приемных клапанов, и снабженный подвижными контактами 7, выдвигаемыми электромагнитами 5, действующими от реле 4 через щетки 3 и контактную гребенку б, и предназначенный для открывания соответствующих приемных клапанов при соприкосновении выдвинутых контактов 7 с непо. движными контактами 8, соединенными с электромагнитами 9.3, В аппарате по пп. 1 и 2 применение дополнительного контакта в группах контактов 7 и 8, а также в гребенке б,служащих для включения электромагнитов 9 того или иного приемного клапана только в случае правильного положения письма в аппарате.4. При аппарате по пп, 1 и 2 применение отклоняемых письмом и соедипенных коммутатором 15 контактов 14, служащих для предупреждения неправильного сортирования при остановке письма, путем осуществления короткого замыкания, с целью выключения главного рубильника.
