Установка для транспортировки деревьев

Номер патента: 132560

Автор: Мазуренко

Скачать ZIP архив.

Текст

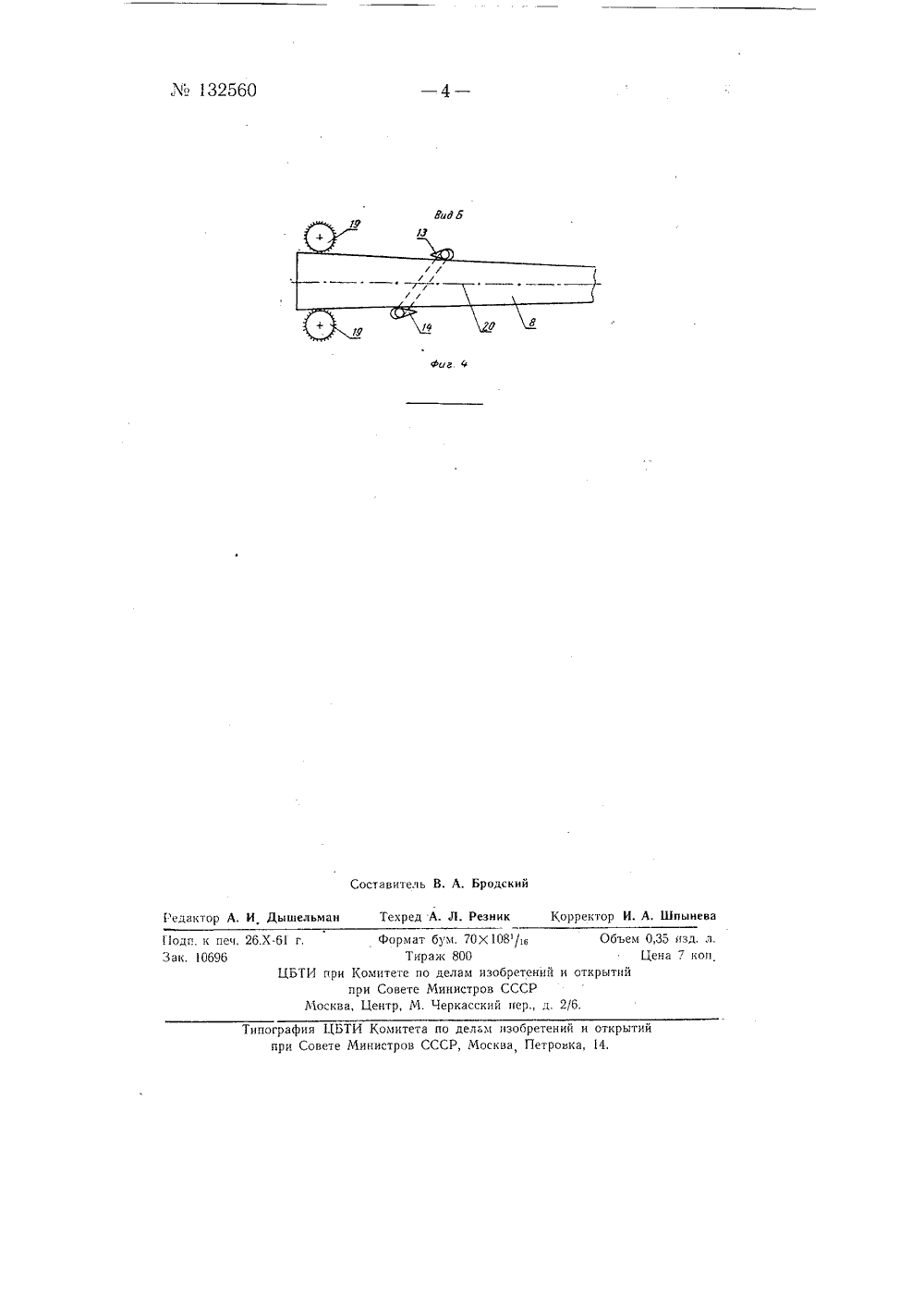

. П. Мазурен ДЛЯ ТРАНСПОРТИР АН ЕРЕВЬЕВ Заявлено 1 февраля 1960 г. за М 653198/27 комитет по делам изобретений и открытий при Совете Министров Спубликовано в Бюллетене пзобретс й19 за 1960 г устроиство; трелке Б па Известны установки для транспортировки деревьев преимущественно к деревообрабатывающим машинам, состоящие из лебедки, обеспечивающей реверсивное движение тягового каната, и захватного устройства, закрепленного на канате. Однако в таких установках прицепка и отцепка дерева производятся вручную.Б описываемой установке для автоматизации прицепки и отцепки дерева захватное устройство выполнено в виде двух шарнирно соединенных и поворотных в горизонтальной плоскости челюстей со скошенными зубьями и гребнем. Эти челюсти открываются при надвигании на дерево для его захвата, а при остановке захватного устройства перед деревообрабатывающей машиной освобождают дерево. Освобождение осуществляется за счет поворота захватного устройства в горизонтальной плоскости, создаваемого тяговым усилием транспортирующего устройства машины, в которое поступает дерево, или при остановке дерева и возвратном движении захватного усгройства. Ориентация движения деревьев осуществляется при помощи направляющих для движения захватного устройства, направляющих для опирания при движении деревьев, расположенных наклонно по отношению к направляющим захватного устройства, и направляющего лотка, установленного перед деревообрабатывающей машиной. Отключение привода лебедки производится при помощи флажкового отключателя, установленного перед деревообрабатывающей машиной и взаимодействующего с подходящим к машине деревом.На фиг, 1 изображена установка; на фиг. 2 - захватноена фиг. 3 - вид по стрелке А на фиг. 2; на фиг. 4 - вид по сфиг. 2 (в момент освобождения дерева).Установка для транспортировки деревьев состоит из реверсивной лебедки 1, установленной на эстакаде 2, захватного устройства 3, закрепленного на тяговом канате 4 и перемещающегося в направляющих 5, звездчатого блока б, направляющих 7 для опирания при движении деревьев 8 и гладкого направляющего лотка 9.М 132560При надвигании канатом 4 захватного устройства 3 на дерево 8 гребень 10 верхней челюсти 11 устройства 3, встретив дерево 8, скользит по нему, поднимая челюсть 11 вверх, Нижняя челюсть 12 проходит под дерево за счет зазора между деревом и направляющими 5. При натяжении каната 4 скошенные зубья 13 и 14 челюстей 11 и 12 захватывают дерево, которое начинает перемещаться к деревообрабатывающей машине, скользя кроной 15 по направляющим 7. Правильная ориентация дерева при перемещении осуществляется, кроме направляющих 7, отбойными брусьями 1 б и 17. В последний период своего перемещения дерево движется по лотку 9 до тех пор, пока его комель 18 не поступит в транспортирующее устройство 19 деревообрабатывающей машины. Тяговое усилие, создаваемое устройством 19, вызывает поворот захватного устройства 3 в горизонтальной плоскости, в результате чего зубья 13 и 14 выходят из зацепления с деревом 8 и располагаются вдоль его оси 20. То же самое происходит при остановке движения устройства 3 и его возвратном перемещении.Отключение привода лебедки 1 происходит при срабатывании флажкового отключателя 21, взаимодействующего с подошедшим захватным устройством 3.Описываемая установка позволит автоматизировать транспортировку деревьев и хлыстов и подачу их к деревообрабатывающим машинам, освободиться от применения тяжелого физического труда и повысить производительность.Пр едм ет изобретен ия1. Установка для транспортировки деревьев преимущественно к деревообрабатывающим машинам, состоящая из лебедки, обеспечивающей реверсивное движение тягового каната, и закрепленного на канате захватного устройства, о т л и ч а ю щ а я с я тем, что, с целью автома. тизации прицепки и отцепки дерева, захватное устройство выполнено в виде двух шарнирно соединенных и поворотных в горизонтальной плоскости челюстей со скошенными зубьями и гребнем, открывающихся при надвигании канатом устройства на дерево для его захвата и освобож. дающих дерево при остановке захватного устройства перед деревообрабатывающей машиной за счет поворота устройства в горизонтальной плоскости, создаваемого тяговым усилием транспортирующего устройства машины, в которое поступает дерево, или при остановке дерева возвратном движении захватного устройства.2. Установка по п. 1, отл и ч а ю щ а я с я тем, что, с целью ориентации деревьев при движении, она выполнена с направляющими для движения захватного устройства, наклонно к ним расположеннымн направляющими для опирания при движении деревьев и с направляющим лотком, расположенным перед деревообрабатывающей машиной.3. Установка по пп, 1 и 2, отличающаяся тем, что, с целью отключения привода лебедки, в ней применен флажковый отключатель. установленный перед деревообрабатывающей машиной и взаимодействующий с подходящим к машине деревом.ЛЪ 132560 Вид Б ставитель В. А,кнй Редактор А. И Дышельман Текред А. Л. Резник ктор И. А. Шпынев 6.Хг. д. 2/6. ипография ЦБТИ Комитета по делам изобретений при Совете Министров СССР, Москва Петровк Годп. к пеЗак, 0696 ормат бум, 70 Х 108/ы Тираж 800 ЦБТИ при Комитете по делам изобрете при Совете Министров ССС Москва, Центр, М. Черкасский пер Объем 0,35 изд. л Цена 7 коп й и открытый

Смотреть

Заявка

653198, 01.02.1960

Мазуренко А. П

МПК / Метки

МПК: B66C 1/12, B65G 47/00, B66C 1/00

Метки: транспортировки, деревьев

Опубликовано: 01.01.1960
