Номер патента: 107410

Авторы: Брылеев, Шишляков, Фонарев

Скачать ZIP файл.

Текст

Смотреть

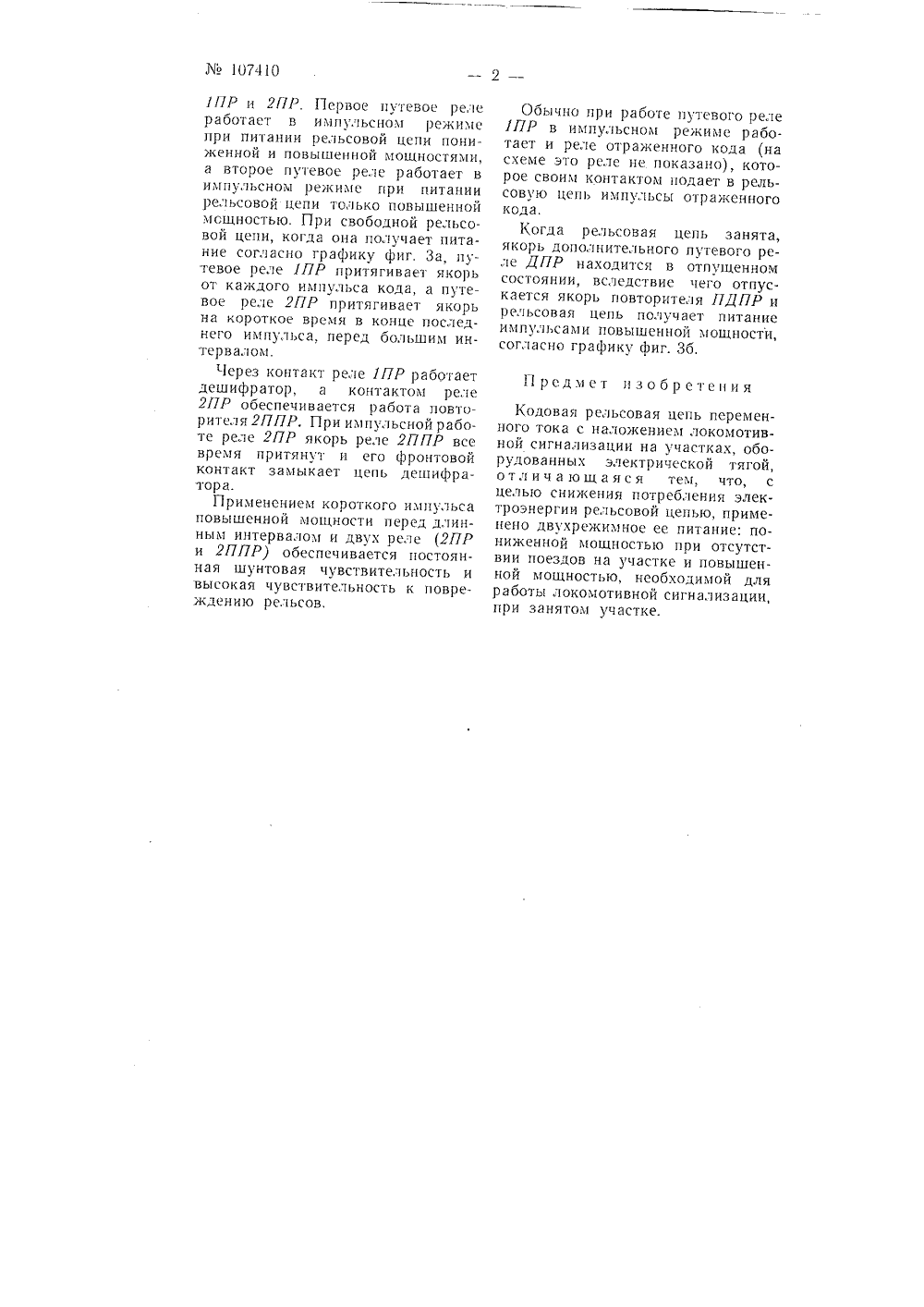

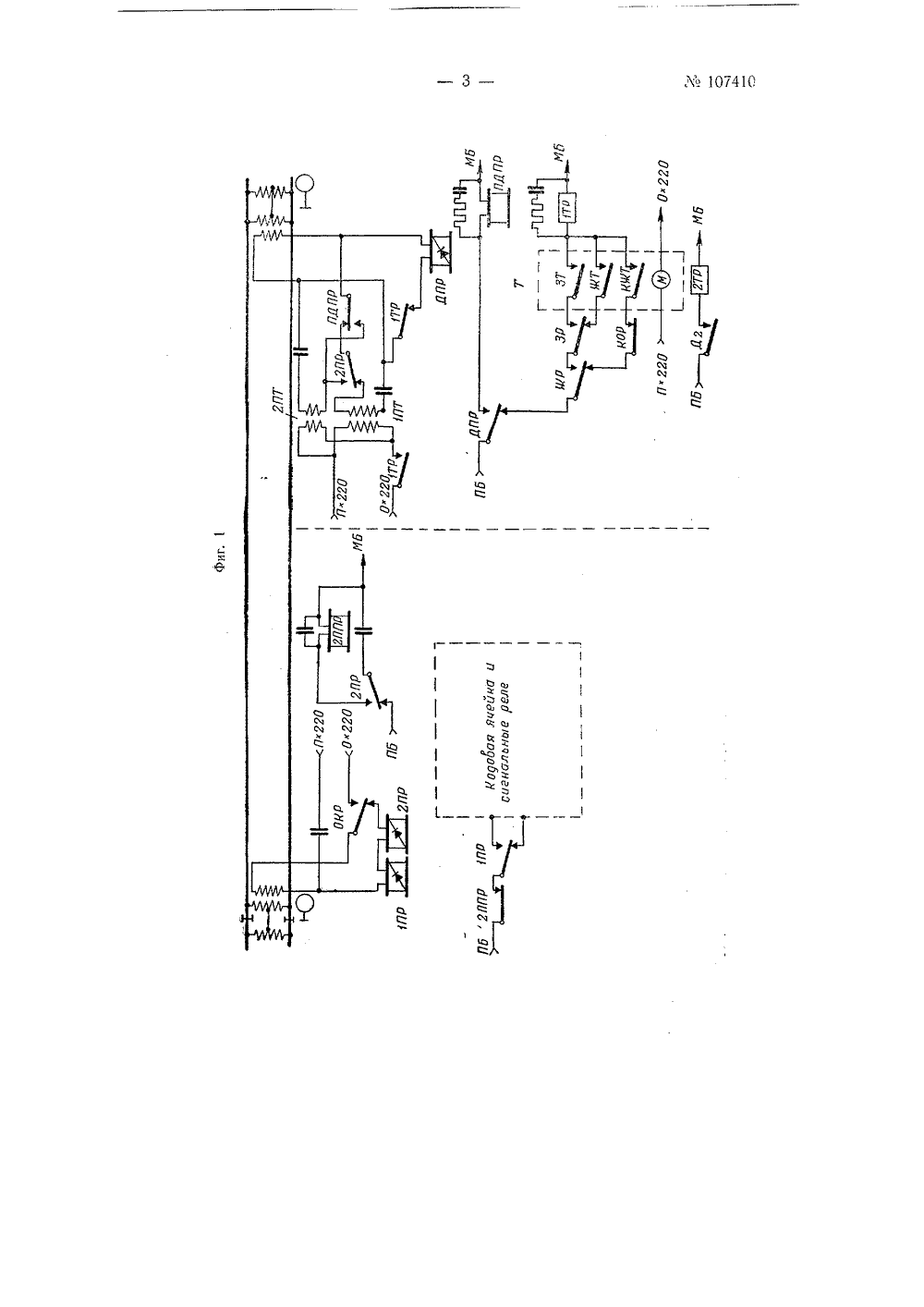

" ан,1 и, 11 ,а ОБРЕТЕНИ ИСАНИ СВИДЕТЕЛЬСТВ К АВТОРСКОМ А, М, Брылеев, Н. М. Фонарев и А. В. Шишляко КОДОВАЯ РЕЛЬСОВАЯ ЦЕПЬаявлеио 11 гиоля 1956 т. М 554761 в Комитет ио делам изооретений открытий при Совете Министров СССРИзобретение относится к области кодовой автоблокировки переменного тока с одновременным применением локомотивной сигнализации на участках, оборудованных электрической тягой.Известны кодовые рельсовые цепи переменного тока с наложением на них локомотивной сигнализации. Однако все они при наличии электрической тяги требуют повышенного расхода мощности на питание рельсовой цепи.Описываемая кодовая рельсовая цепь отличается от известных тем, что, благодаря ес двухрежимному питанию достигается значительное снижение потребления электрической энергии при отсутствии поездов на соответствующих участках пути.Питание рельсовой цегги предлагается осуществлять путем посылки импульсов пониженной мощности при незанятой рельсовой цепи и повьпдснной мощности при наличии поезда на участке рельсовой цепи.Принципиальная схема кодовой ре,п;совой цепи с раздельными режим ам и питания и ооеспеченис.д постоянной шунтовой чувствительности и необходимой чувствительности к повреждению рельсов изображена на фиг. 1.Контакты трансмиттера Т управляют двумя трансмиттерными реле 1 ТР и 2 ТР. Последние получают импульсное питание согласно графику, изображенному на фиг. 2.Через контакты трансмиттерных реле 1 ТР и 2 ТР подается импульсное питание в рельсовую цепь при свободной рельсовой цепи согласно графику фиг. За и при занятой рельсовой цепи согласно графику фиг. Зб. Переключение с одного режима питания на другой производится рслс ПДПР, которое является повторите, езг дополнительного путевого ре, и ДПР, получающего импггг снос питание с входного конца сигнала 3-и рельсовой цепи отраженным кодом. Путевой трансформатор 1 ПТ подает импульсы тока поггижсннойг мощности, а путевой трансформатор 2 ПТ подаст импульсьг тока повгышснной мощности.На входном конце рельсовой цсг;и включены,гва путевых реле1 ПР и 2 ПР, Первое путевое реле работает в импульсном режиме при питании рельсовой цепи пониженной и повышенной мощностями, а второе путевое реле работает в импульсном режиме при питании рельсовой цепи только повышенной мощностью. При свободной рельсовой цепи, когда она получает питание согласно графику фиг. За, путевое реле 1 ПР притягивает якорь от каждого импульса кода, а путевое реле 2 ПР притягивает якорь на короткое время в конце последнего импульса, перед большим интервалом.с 1 ерез контакт реле 1 ПР работает дешифратор, а контактом реле 2 ПР обеспечивается работа повторителя 2 ППР. При импульсной работе реле 2 ПР якорь реле 2 ППР все время притянут и его фронтовой контакт замыкает цепь дешифратора.Применением короткого импульса повышенной мощности перед длинным интервалом и двух реле (2 ПР и 2 ППР) обеспечивается постоянная шунтовая чувствительность и высокая чувствительность к повреждению рельсов. Обычно при работе путевого реле 1 ПР в импульсном рекиме работает и реле отраженного кода (на схеме это реле не показано), которое своим контактом подает в рельсовую цепь импульсы отраженного кода,Когда рельсовая цепь занята, якорь дополнительного путевого реле ДПР находится в отпущенном состоянии, вследствие чего отпускается якорь повторителя ПДПР и рельсовая цепь получает питание импульсами повышенной мощности, согласно графику фиг. Зб.Предмет нзобрстспияКодовая рельсовая цепь переменного тока с наложением локомотивной сигнализации на участках, оборудованных электрической тягой, отличающаяся тем, что, с целью сиикения потребления электроэнергии рельсовой цепью, применено двухрежимное ее питание: пониженной мощностью при отсутствии поездов на участке и повышенной мощностью, необходимой для работы локомотивной сигнализации, при занятом участке.Ло 107410 Фиг. 2 Фиг. 3 Отв. ретактор Л. Г. Голаилский андартгиз. Поди. к печ. 4/111 1958 г. Объем 0,25 и. л. Тираж 300. Цена 50 коп. биография Комитета по делам и51 осква,ретевий и открытий прп Совете Министров СССРглинная, 23. Зак. 1108.

Заявка

554761, 11.07.1956

Брылеев А. М, Фонарев Н. М, Шишляков А. В

МПК / Метки

МПК: B61L 23/16

Метки: кодовая, цепь, рельсовая

Опубликовано: 01.01.1957
