Устройство для первичной обработки спиленных деревьев

Номер патента: 738553

Авторы: Шулев, Забелин, Москвин, Арцыбасов, Верещагин

Скачать ZIP архив.

Текст

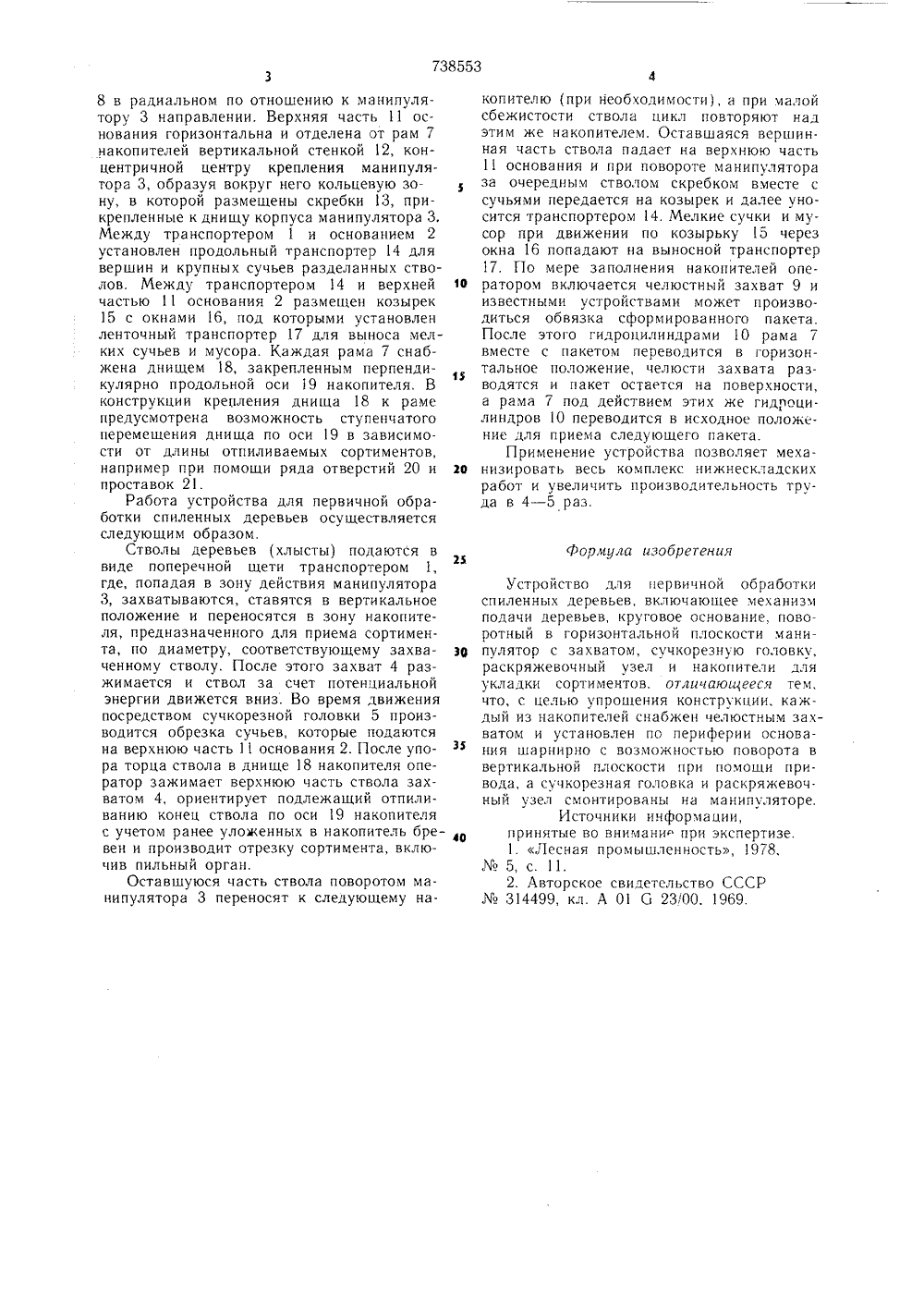

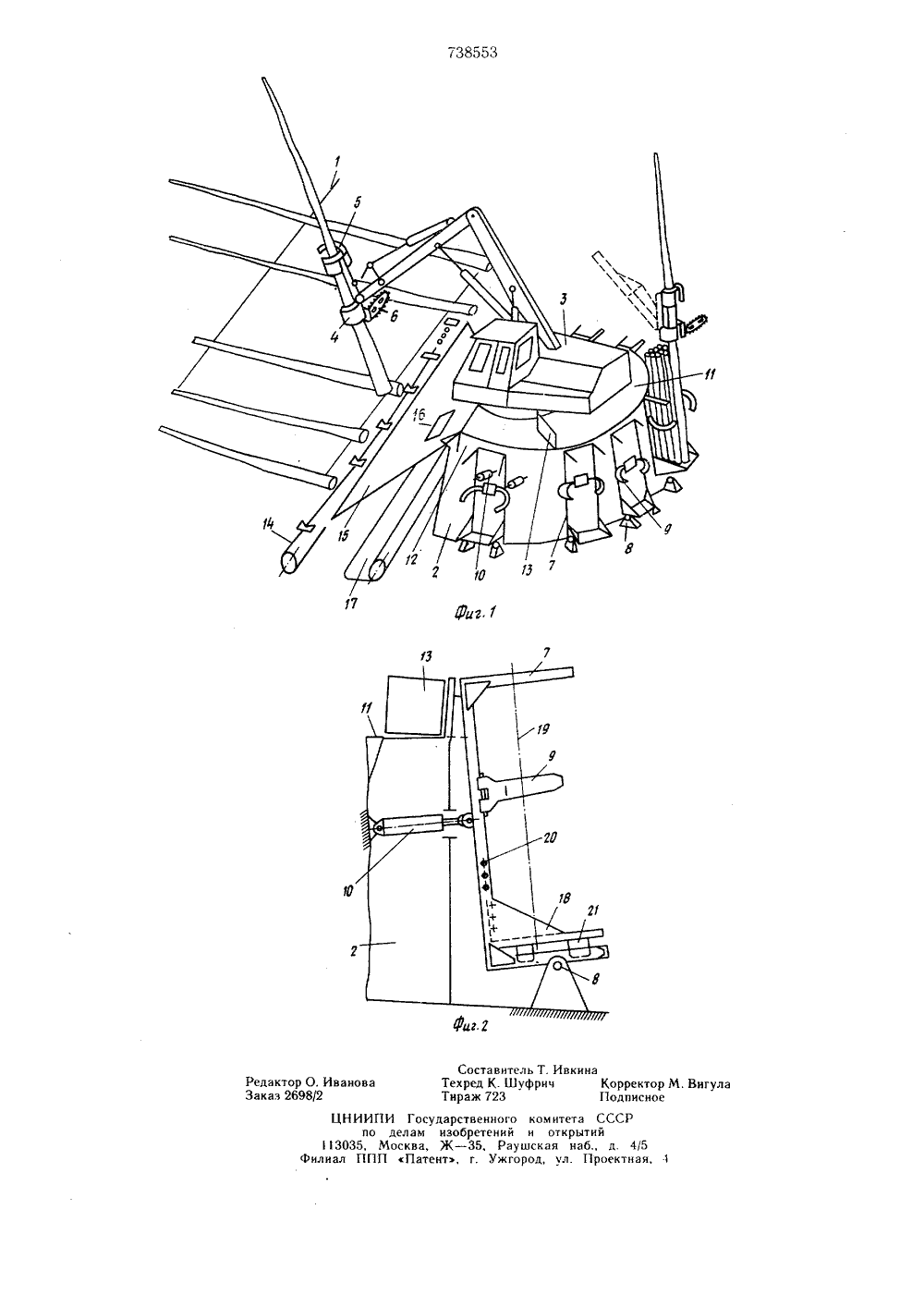

с тнИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик 11738553(61) Дополнительное к авт. свид-ву - (22) Заявлено 04.01.79 (2) 2720347/29-15 с присоединением заявки Ло --(53) УДК 634.0. .36 (088.8) по делам изобретений и открытийДата опубликования описания 15.06.80(54) УСТРОИСТВО ДЛЯ ПЕРВИЧНОИ ОБРАБОТКИ СПИЛЕННЪХ ДЕРЕВЬЕВИзобретение относится к устройствам для первичной обработки спиленных деревьев и может быть использовано в лесной промышленности.Известно устройство для обработки спиленных деревьев, включающее основание, механизм подачи деревьев, поворотный в горизонтальной плоскости манипулятор, раскряжевочный узел и накопители для укладки сортиментов 11.Наиболее близким по технической сущности является устройство для первичной 10 обработки спиленных деревьев, включающее механизм подачи деревьев, круговое основание, поворотный в горизонтальной плоскости манипулятор с захватом, сучкорезную головку, раскряжевочный узел и5 накопители для укладки сортиментов 2.Недостатком известных устройств является сложность конструкции.Цель изобретения - упрощение конструкции.Достигается это тем, что каждый из на копителей снабжен челюстным захватом и установлен по периферии основания шарнирно с возможностью поворота в вертикальной плоскости при помощи привода, а сучкорезная головка и раскряжевочный узел смонтированы на манипуляторе.На фиг. 1 изображено устройство для первичной обработки спиленных деревьев, общий вид; на фиг. 2 - конструкция накопителя.Устройство для первичной обработки спиленных деревьев включает механизм подачи деревьев в виде поперечного транспортера 1, круговое основание 2, поворотный в горизонтальной плоскости манипулятор 3 со смонтированными на нем захватом 4, сучкорезной головкой 5 и раскряжевочным узлом в виде пильного аппарата 6. С внешней стороны основания 2 концентрично манипулятору 3 смонтированы рамы 7 накопителей. Верчение концы рам наклонены в сторону манипулятора, а нижние - через шарниры 8 опираются на основание. Количество накопителей, как правило, согласовано с числом отпиливаемых типоразмеров сортиментов (обычно на каждый типоразмер предусмотрено, как минимум, два накопителя),Каждый накопитель снабжен челюстным захватом 9, и посредством гидроцилиндров 10 рама 7 вместе с захватами 9 имеет возможность поворота относительно шарниров20 Форщла изобретения 8 в радиальном по отношению к манипулятору 3 направлении. Верхняя часть 11 основания горизонтальна и отделена от рам 7 накопителей вертикальной стенкой 12, концентричной центру крепления манипулятора 3, образуя вокруг него кольцевую зону, в которой размешены скребки 13, прикрепленные к днищу корпуса манипулятора 3, Между транспортером 1 и основанием 2 установлен продольный транспортер 14 для вершин и крупных сучьев разделанных стволов. Между транспортером 14 и верхней частью 11 основания 2 размещен козырек 15 с окнами 16, под которыми установлен ленточный транспортер 17 для выноса мелких сучьев и мусора. Каждая рама 7 снабжена днищем 18, закрепленным перпендикулярно продольной оси 19 накопителя, В конструкции крепления дниша 18 к раме предусмотрена возможность ступенчатого перемещения днища по оси 19 в зависимости от длины отпиливаемых сортиментов,например при помощи ряда отверстий 20 и проставок 21.Работа устройства для первичной обработки спиленных деревьев осуществляется следующим образом. Стволы деревьев (хлысты) подаются в виде поперечной шети транспортером 1, где, попадая в зону действия манипулятора 3, захватываются, ставятся в вертикальное положение и переносятся в зону накопителя, предназначенного для приема сортимента, по диаметру, соответствуюшему захваченному стволу. После этого захват 4 разжимается и ствол за счет потенциальной энергии движется вниз. Во время движения посредством сучкорезной головки 5 производится обрезка сучьев, которые подаются на верхнюю часть 11 основания 2. После упора торца ствола в днище 18 накопителя оператор зажимает верхнюю часть ствола захватом 4, ориентирует подлежащий отпиливанию конец ствола по оси 19 накопителя с учетом ранее уложенных в накопитель бревен и производит отрезку сортимента, включив пильный орган.Оставшуюся часть ствола поворотом манипулятора 3 переносят к следующему накопителю (при необходимости), а при малой сбежистости ствола цикл повторяют над этим же накопителем. Оставшаяся вершинная часть ствола падает на верхнюю часть 11 основания и при повороте манипулятора за очередным стволом скребком вместе с сучьями передается на козырек и далее уносится транспортером 14. Мелкие сучки и мусор при движении по козырьку 15 через окна 16 попадают на выносной транспортер 17. По мере заполнения накопителей оператором включается челюстный захват 9 и известными устройствами может производиться обвязка сформированного пакета. После этого гидроцилиндрами 10 рама 7 вместе с пакетом переводится в горизонтальное положение, челюсти захвата разводятся и пакет остается на поверхности, а рама 7 под действием этих же гидроцилиндров 1 О переводится в исходное положение для приема следуюшего пакета.Применение устройства позволяет механизировать весь комплекс нижнескладских работ и увеличить производительность труда в 4 - 5 раз. Устройство для первичной ооработкиспиленных деревьев, включающее механизмподачи деревьев, круговое основание, поворотный в горизонтальной плоскости манипулятор с захватом, сучкорезную головку,раскряжевочный узел и накопители дляукладки сортиментов, отличаюи 1 ееся тем,что, с целью упрощения конструкции, каждый из накопителей снабжен челюстным захватом и установлен по периферии основания шарнирно с возможностью поворота ввертикальной плоскости при помощи привода, а сучкорезная головка и раскряжевочный узел смонтированы на манипуляторе.Источники информации,принятые во внимани при экспертизе.1. Лесная промышленность, 1978,5, с. 1 1.2. Авторское свидетельство СССР314499, кл. А 01 б 2300, 1969.738553 Фиг, 1 г. кин гула дареизо твенногоретений 35, Рау г. Уж го коми и от шская од ч едактор О. Ивановааказ 2698/2 ЦНИИГ 1 И Росу по делам3035, Москва,лиал ППП Пате

Смотреть

Заявка

2720347, 04.01.1979

ПРОЕКТНО-КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКОЕ БЮРО ОБЪЕДИНЕНИЯ "ВОЛОГДАЛЕСПРОМ"

АРЦЫБАСОВ СЕРГЕЙ НИКОЛАЕВИЧ, ШУЛЕВ АНАТОЛИЙ СЕРГЕЕВИЧ, МОСКВИН СЕРАПИОН АЛЕКСАНДРОВИЧ, ВЕРЕЩАГИН АЛЕКСАНДР ГЕОРГИЕВИЧ, ЗАБЕЛИН БОРИС НИКОНОРОВИЧ

МПК / Метки

МПК: A01G 23/00

Метки: спиленных, первичной, деревьев

Опубликовано: 05.06.1980
