Способ определения расстояния от станции до места замыкания на землю

Номер патента: 55159

Авторы: Раппе, Гольшман, Ланг

Скачать ZIP архив.

Текст

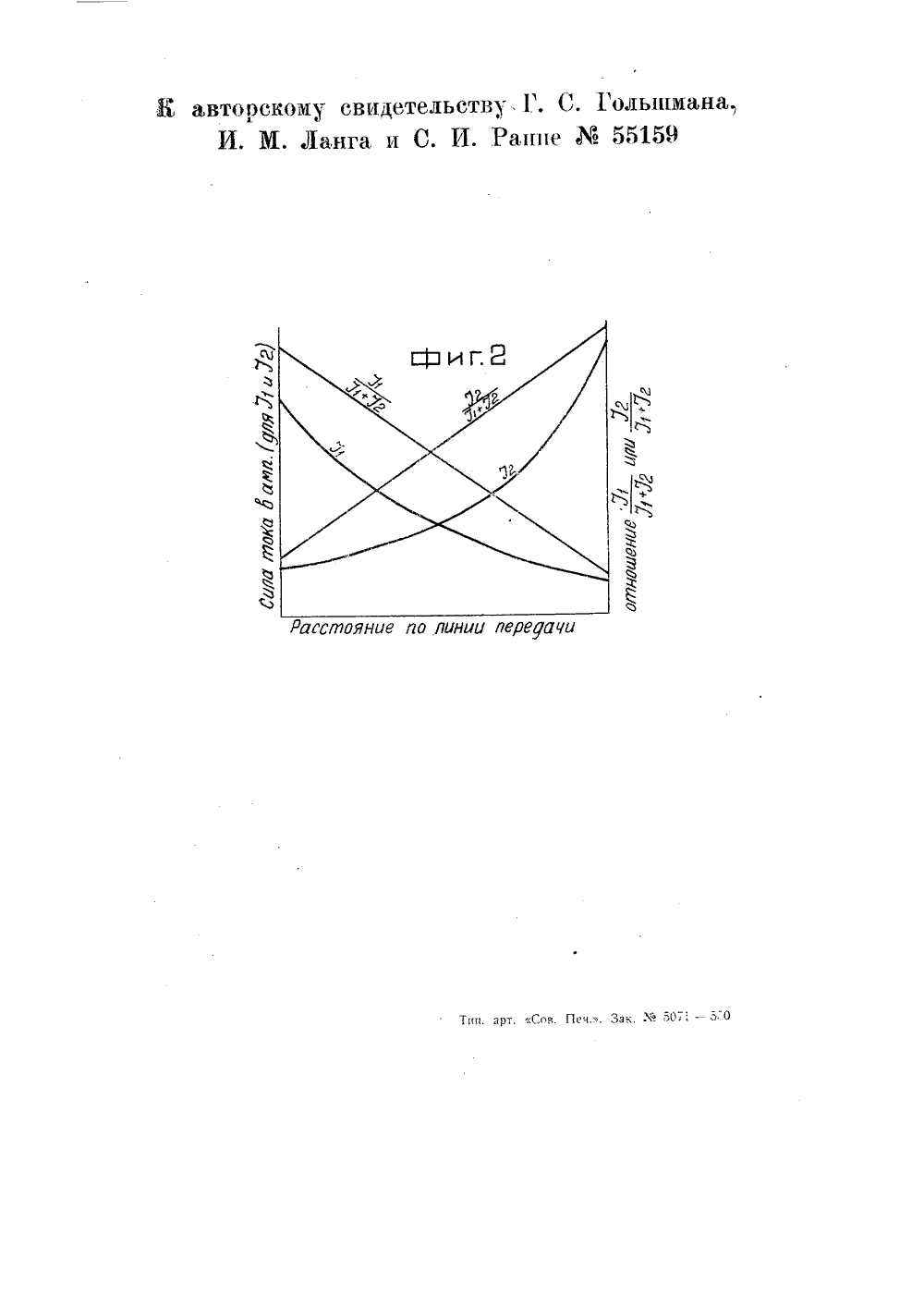

Класс 21 е, 2955159 ОПИСАНИЕ ИЗОБРЕТЕНИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,ВЫДАННОМУ НА,ЯДНЫМ КОМИССАРИАТОМ ЭЛЕКТРОСТАНЦИИ . й ЭЛЕКТРОПРОМЫШЛЕННОСТИ ф Зарегистрировано в Бюро пследуюсцей регистрации изобретений Госплана при СНК СССРф 11.,ц Г. С. Гольшман, И. М, Ланг, С. И. Раппе.; Способ определения расстояния от станции о места замыкания на земле.Заявлено 25 ноября 1937 года за12324. Опубликовано 30 июня 1939 года,Предлагаемый способ имеет в видубыстрое определение места короткого замыкания на землю одного или 1 двух проводов .электрической линии передачи многофазного (трехфазного) тока при заземленной нейтрали на обоих концах линии. В предложении используется сам по себе из-вестный способ, состоящий в том,что на обоих концах многофазнойлинии передачи измеряют геометрическую сумму токов всех фаз, после чего по формулам или графику определяют расстояние до места замыкания на землю.Сущность изобретения заключается в том, что, с целью исключения влияния сопротивления возникающей при аварии дуги, измерение производят на концах линии одновременно, причем амперметры включают в точках наглухо заземленных нейтралей и расстояние определяют по отношению тока нулевой последовательностиодного конца линии к сумме токов нулевой составляющей обоих концов,Схема включения приборов для осуществления предлагаемого способа представлена на фиг. 1 прилагаемого чертежа. На фиг. 2 приведе. ны графики для определения места поврежденияНа фиг. 1 буквами а, Ь, с обозначены провода трех фаз линии передачи. По обоим концам линии нулевые точки 1 и 2 (трансформатора или генератора) заземлены в точках 3 и 4. В случае короткого замыкания одного или двух проводов на землю в точке 5, ток короткого замыкания в землю разветвляется, направляясь в ту и другую нейтрали, Величины этих токов измеряются амперметрами 8 и 9 непосредственно или через трансформаторы тока б и 7, Амперметры должны быть снабжены приспособлением, позволяющим до выключения линии фиксировать одновременно на обоих концах линии величины токов в нейтралях.По величинам измеренных амперметрами 8 и 9 токов, пользуясь кривыми фиг. 2, определяют расстояние от концов линии до места короткого замыкания, для каковой цели дежурный на одном конце линии сообшает величину измеренного тока дежурноцу на другом конце.На кривых фиг. 2 изображены токи короткого замыкания на землю как функция расстояния от точки короткого замыкания до концов линии передачи. Эти кривые построены, исходя из предположения, что пере. ходное сопротивление в точке короткого замыкания равно нулю. Такие кривые обычно имеются на высоковольтных установках для различных режимов работы сети. Эти кривые различны для однофазных и для двухфазных замыканий на землю.Влияние переходного сопротивления дуги или заземления опоры исключается, если место короткого замыкания определять, как среднее из двух расстояний, найденных по кривым 1, и 1,. На фиг.2 даны также кривые, изображающие зависимость отношений --- и 1 от расстоя. ния между местом короткого замыкания и концами линии. Величина этих отношений зависит только от параметров участка между заземленными точками 3 и 4 (фиг. 1) и одинакова для однофазных и двухфазных замыканий на землю. Поэтому указанные кривые особенно удобны для пользования. Само собой разумеется, что вместо кривых фиг. 2 могут быть использованы соответствующие та. блицы.Одновременный замер тока и фиксирование показаний амперметров 0 и 9 могут быть осуществлены различными способами, например, при снабжении амперметров максимальной или контрольной стрелкой, остановкой стрелки (изготовленной из железа) электромагнитным приспособлением, включаемым от реле времени,ит,д,Предмет изобретения.Способ определения расстояния от станции до места замыкания на землю в электрической многофазной линии, состоящий в измерении в двух местах линии геометрической суммы токов всех фаз линии и последующего расчета по формулам или гра. фику, отличающийся тем, что измерения производят на обоих концах линии в точках наглухо заземленных нейтралей и расстояние определяют по отношению тока нулевой последовательности одного конца линии к сумме токов нулевой составляющей обоих концов, с целью исключения влияния переходного сопротивления дуги и влияния состава электрической системы.
