Устройство для проверки размеров и сортировки колец шарикоподшипников

Номер патента: 35381

Автор: Раздолов

Скачать ZIP архив.

Текст

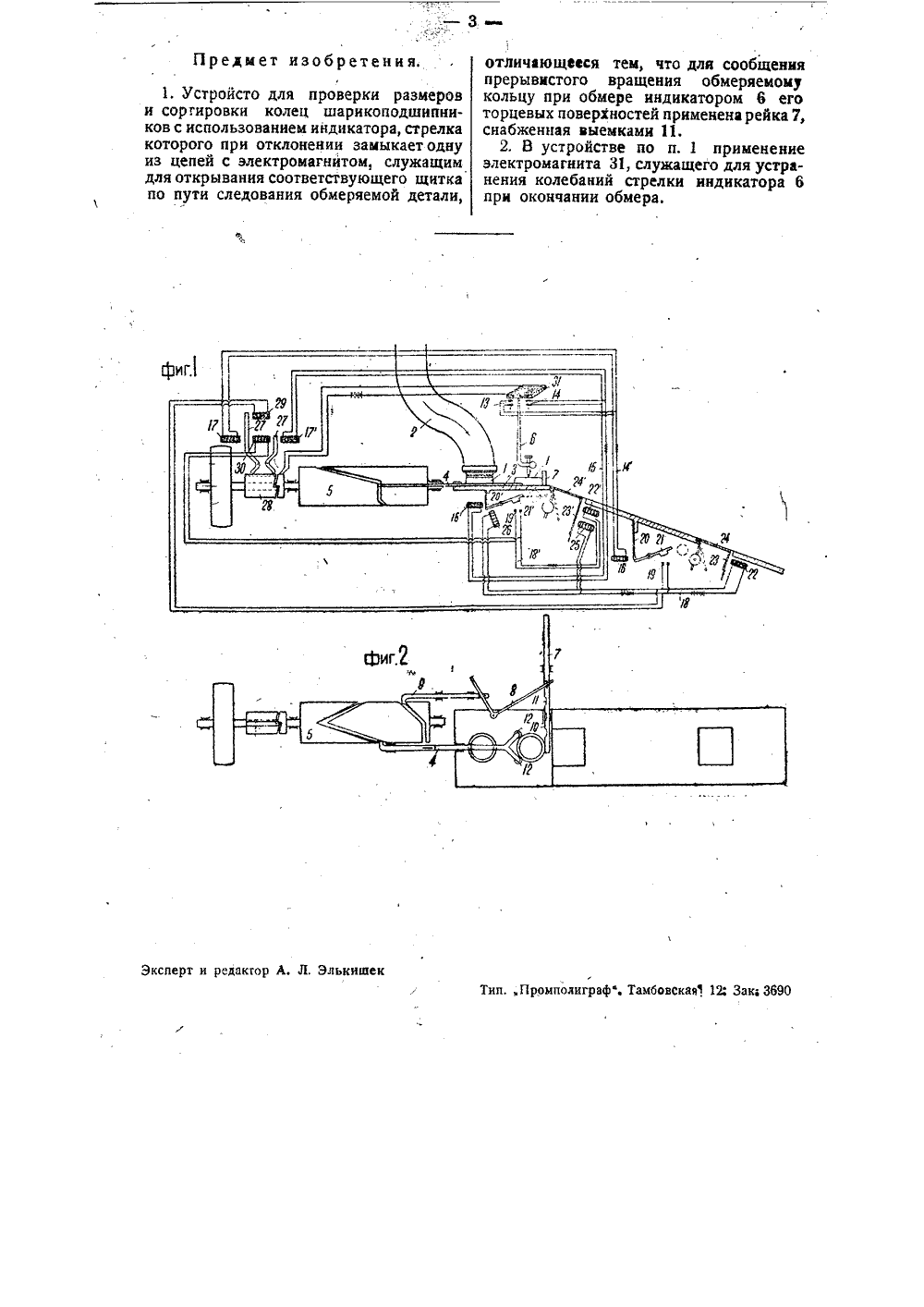

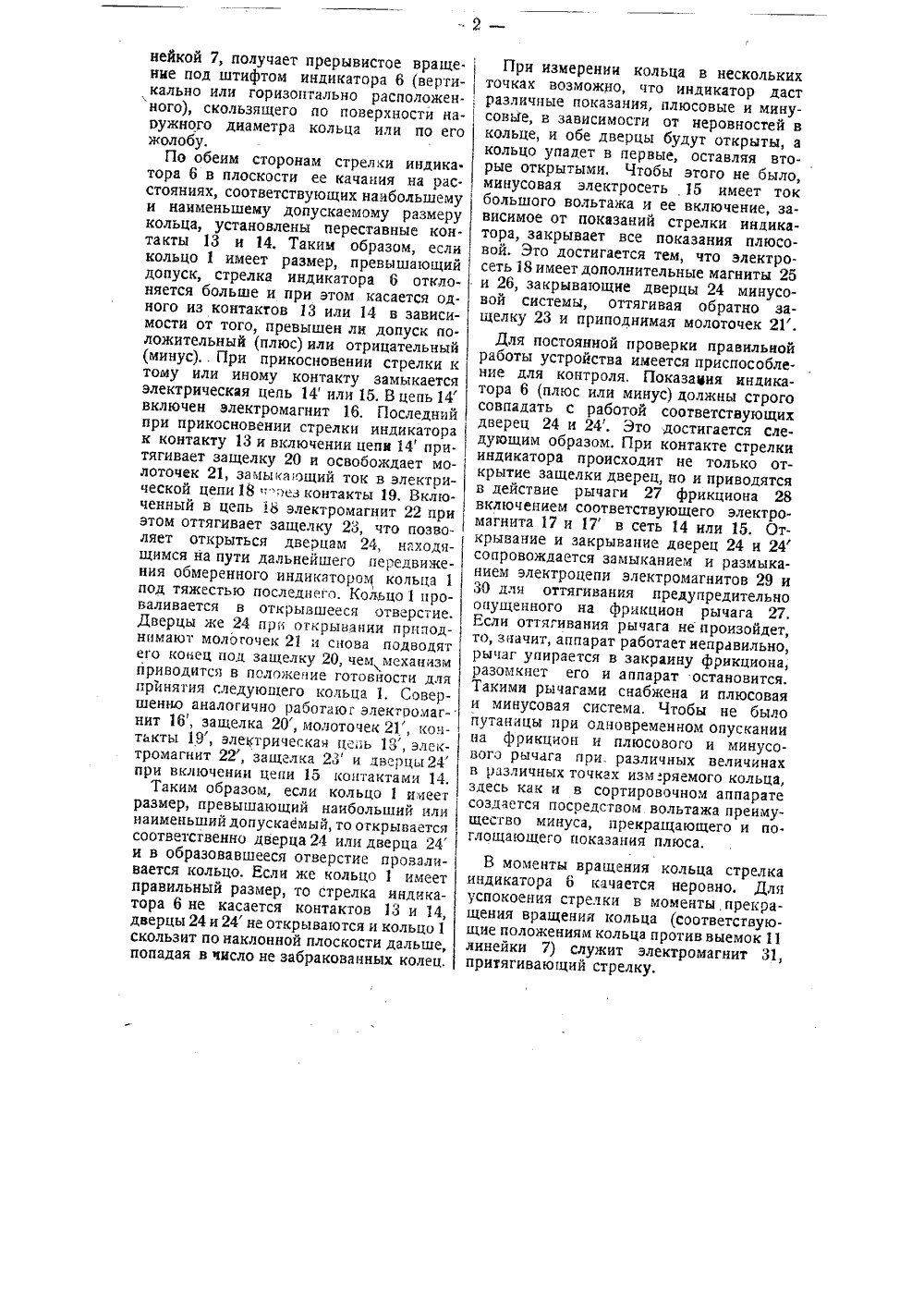

нейкой 7, получает прерывистое враще.ине под штифтом индикатора 6 (вертикально или горизоптально расположен.ного), скользящего по поверхности на-оужного диаметра кольца или по его жалобу.По обеим сторонам стрелки индика. тора 6 в плоскости ее качания на рас. стояниях, соответствующих наибольшему и наименьшему допускаемому размеру кольца, установлены переставные контакты 13 и 14. Таким образом, если кольцо 1 имеет размер, превышающий допуск, стрелка индикатора 6 отклоняется больше и при этом касается одного из контактов 13 или 14 в зависимости от того, превышен лн допуск по ложительный (плюс) или отрицательный (минус) При прикосновении стрелки к тому или иному контакту замыкается электрическая цепь 14 или 15, В цепь 14 включен электромагнит 16. Последний при прикосновении стрелки индикатора к контакту 13 и включении цепи 14 притягивает защелку 20 и освобождает мо- ЛОтОЧЕК 21, ЗаМЫ 4 ясвщИй тОК В ЭЛЕКтрИ- ческой цепи 18 т.рез контакты 19, Включенный в цепь 18 электромагнит 22 при этом оттягивает защелку 23, что позволяет открыться дверцам 24, находящимся на пути дальнейшего передвижения обмеренного индикатором кольца 1 под тяжестью последнего. Кольцо 1 проваливается в открывшееся отверстие. Дверцы же 24 при открывании приподнимают молоточек 21 и снова подводят его конец под защелку 20, чем механизм приводится в положение готовности для принятия гледующего кольца 1, Совершенно аналогично работаю г электромагнит 16, защелка 20, молоточек 21, контакты 19, электрическая цепь 18, электромагнит 22, защелка 2 Х и дверцы 24 при включении цепи 15 контактами 14.Таким образом, если кольцо 1 имеет размер, превышающий наибольший или наименьший допускаемый, то открывается соответствеиио дверца 24 или дверца 24 ) и в образовавшееся отверстие проваливается кольцо. Если же кольцо 1 имеет правильный размер, то стрелка индикатора 6 не касается контактов 13 и 14, дверцы 24 и 24 не открываются и кольцо 1 скользит по наклонной плоскости дальше, попадая в чысло не забракованных колец,При измерении кольца в нескольких точках возможпо, гго индикатор даст различные показания, плюсовые и минусовье, в зависимосги от неровностей в кольце, и обе дверцы будут открыты, а кольцо упадет в первые, оставляя вторые открытыми. Чтобы этого не было, минусовая электросеть, 15 имеет ток большого вольтажа и ее включение, зависимое от показаний стрелки индикатора, закрывает все показания плюсовой, Это достигается тем, что электро. сеть 18 имеет дополнительные магниты 25 и 26, закрывающие дверцы 24 минусовой системы, оттягивая обратно защелку 23 и приподнимая молоточек 2 Г.Для постоянной проверки правильной работы устройства имеется приспособление для контроля. Показавия индикатора 6 (плюс или минус) должны строго совпадать с работой соответствующих дверец 24 и 24. Это достигается следующим образом, При контакте стрелки индикатора происходит не только открытие защелки дверец, но и приводятся в действие рычаги 27 фрикциона 28 включением соответствующего электромагнита 17 и 17 в сеть 14 или 15. Открывание и закрывание дверец 24 и 24 сопровождается замыканием и размыканием электроцепи электромагнитов 29 и 30 для оттягивания предупредительно опущенного на фрикцион рычага 27. Если оттягивания рычага не произойдет, то, значит, аппарат работает неправильно, рычаг упирается в закраину фрикциона, разомкнет его и аппарат остановится, Такими рычагами снабжена и плюсовая и минусовая система. Чтобы не было путаницы при одновременном опускании на фрикцион и плюсового и минусового рычага при. различных величинах в различных точках изм ряемого кольца, здесь как и в сортировочном аппарате создается посредством вольтажа преимущество минуса, прекращающего и по. глощающего показания плюса,В моменты вращения кольца стрелка индикатора 6 качается неровно. Для успокоения стрелки в моменты, прекращения вращении кольца (соответствующие положениям кольца против выемок 11 линейки 7) служит электромагнит 31,притягивающий стрелку,- 3 акг 36 Предмет изобретения. 1. Устройсто для проверки размеров и сортировки колец шарикоподшипников с использованием индикатора, стрелка которого при отклонении замыкает одну из цепей с электромагнитом, служащим для открывания соответствующего щитка по пути следования обмеряемой детали,сперт и редактор А. Л. Элькишек отЛичающееся тем, что для сообщения прерывистого вращения обмеряемому кольцу при обмере индикатором 6 его торцевых поверхностей применена рейка 7, снабженная выемками 11.2. В устройстве по п. 1 применение электромагнита 31, служащего для устранения колебаний стрелки индикатора 6 при окончании обмера. Тип. Промпоанграфф. Тамбовска

Смотреть

Заявка

123743, 11.02.1933

Раздолов Л. А

МПК / Метки

МПК: B07C 5/06, G01B 5/08

Метки: проверки, шарикоподшипников, колец, сортировки, размеров

Опубликовано: 31.03.1934
