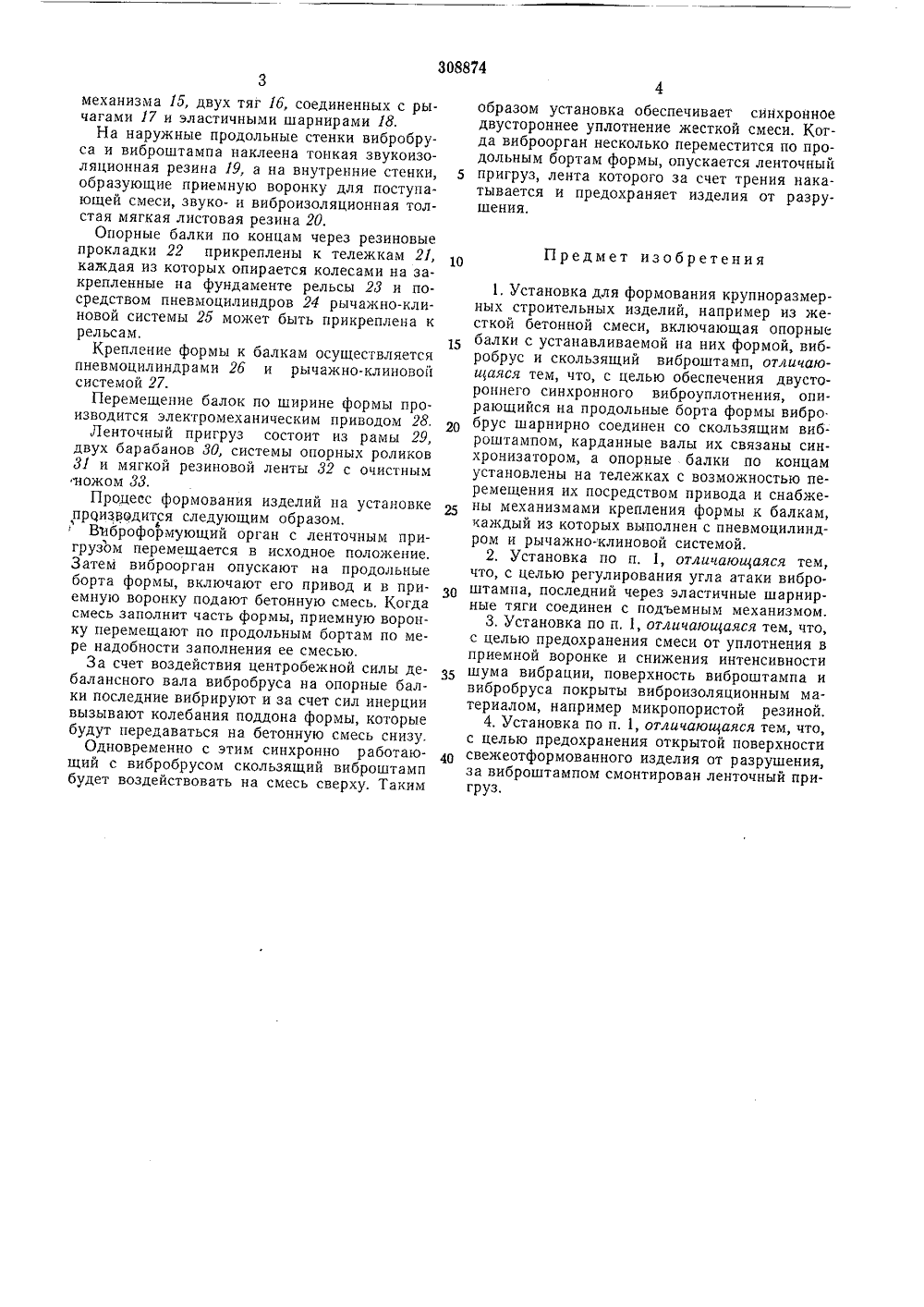

308874 Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 09.Х.1966 ( 1112498/29-33)с присоединением заявкиПриоритетОпубликовано 09.Ч 1.1971. Бюллетень22Дата опубликования описания 19 Ч 111.1971 МПК В 28 Ь 11/00 Коееитет па делам изобретений и открытий при Совете Министров СССРУДК 666.97,033(002.5) (088.8) Авторыизобретения Н, С. Семенов, А, В. Рожнов, В. П. Яшин, А. М. Исаченко, М. Г, Туров,К. К, Мирошниченко и В, В. Вознесенский ыи научно-исследовательскии институт по маля промышленности строительных материалов аявитель ТАНОВКА ДЛЯ ФОРМОВАНИЯ КРУП СТРОИТЕЛЬНЫХ ИЗДЕЛИ ЗМЕРНЫХ ящего в са вибр ира 11. таки ск бробрусй из ва ми 14,Изобретение относится к установкам для формования крупноразмерных строительных изделий, например из жесткой бетонной смеси, и может быть использовано в условиях конвейерного, агрегатно-поточного и стендового способов производства широкой номенклатуры строительных изделий, таких как панели внутренних стен, плит перекрытий и др.Известны установки, включающие опорные балки с устанавливаемой на них формой, вибробрус и скользящий виброштамп.Цель предложенного изобретения - обеспечить двустороннее синхронное виброуплотнение.Достигается это тем, что опирающийся на продольные борта формы вибробрус шарнирно соединен со скользящим виброштампом, причем карданные валы последних связаны с синхронизатором, а опорные балки по концам установлены на тележки с возможностью их перемещения посредством привода и снабжены механизмами крепления формы к балкам, каждый из которых выполнен с пневмоцилиндром и рычажно-клиновой системой. Кроме того, целью изобретения является ре. гулирование угла атаки виброштампа, для чего последний через эластичные шарнирные тяги соединен с подъемным механизмом.Целью изобретения является предохранение от уплотнения смеси в приемной воронке иснижение интенсивности шума вибрации.Достигается это тем, что поверхности виброштампа и вибробруса покрыты виброизоляционным материалом, например микропористой резиной.Для предохранения открытой поверхностисвежеотформованного изделия от разрушенияза виброштампом смонтирован ленточный при 10 гРУз,На фиг. 1 схематично изображена предлагаемая установка в трех проекциях; на фиг,2 - разрез по А - А на фиг. 1.Установка включает два электродвигателяд 1, клиноременную передачу 2, механическийсинхронизатор 3, два карданных вала 4, вибробрус 5, скользящий виброштамп 6, две опор.ные раздвижные балки 7 с устанавливаемой наних формой 8 и ленточный пригруз 9.В корпусах вибробруса и виброштампа установлены механические вибраторы 10 маятникового типа с регулируемым кинетическим моментом.По торцам корпус скольз иброштам.25 па соединен с тягами корпу обруса посредством эластичного шариДля регулирования угла а овиброштампа на корпусе ви ален ручной привод, состоящи л30 кояткой 13 и двумя рычага308874 10 3механизма 15, двух тяг 1 б, соединенных с рычагами 17 и эластичными шарнирами 18.На наружные продольные стенки вибробруса и виброштампа наклеена тонкая звукоизоляционная резина 19, а на внутренние стенки, образующие приемную воронку для поступающей смеси, звуко- и виброизоляционная толстая мягкая листовая резина 20.Опорные балки по концам через резиновые прокладки 22 прикреплены к тележкам 21, каждая из которых опирается колесами на закрепленные на фундаменте рельсы 23 и посредством пневмоцилиндров 24 рычажно-клиновой системы 25 может быть прикреплена к рельсам.Крепление формы к балкам осуществляется пневмоцилиндрами 2 б и рычажно-клиновой системой 27.Перемещение балок по ширине формы производится электромеханическим приводом 28.Ленточный пригруз состоит из рамы 29, двух барабанов 30, системы опорных роликов 31 и мягкой резиновой ленты 32 с очистным ножом 33.Процесс формования изделий на установке производится следующим образом,Виброформующий орган с ленточным пригрузом перемещается в исходное положение. Затем виброорган опускают на продольные борта формы, включают его привод и в приемную воронку подают бетонную смесь, Когда смесь заполнит часть формы, приемную воронку перемещают по продольным бортам по мере надобности заполнения ее смесью.За счет воздействия центробежной силы дебалансного вала вибробруса на опорные балки последние вибрируют и за счет сил инерции вызывают колебания поддона формы, которые будут передаваться на бетонную смесь снизу.Одновременно с этим синхронно работающий с вибробрусом скользящий виброштамп будет воздействовать на смесь сверху. Таким 4образом установка обеспечивает синхронное двустороннее уплотнение жесткой смеси. Когда виброорган несколько переместится по продольным бортам формы, опускается ленточный 5 пригруз, лента которого за счет трения накатывается и предохраняет изделия от разрушения. Предмет изобретения 1. Установка для формования крупноразмерных строительных изделий, например из жесткой бетонной смеси, включающая опорныебалки с устанавливаемой на них формой, вибробрус и скользящий виброштамп, отличающаяся тем, что, с целью обеспечения двустороннего синхронного виброуплотнения, опирающийся на продольные борта формы вибро.брус шарнирно соединен со скользящим виброштампом, карданные валы их связаны синхронизатором, а опорные балки по концамустановлены на тележках с возможностью перемещения их посредством привода и снабжены механизмами крепления формы к балкам,каждый из которых выполнен с пневмоцилиндром и рычажно-клиновой системой.2. Установка по п, 1, отличающаяся тем,что, с целью регулирования угла атаки виброштампа, последний через эластичные шарнирные тяги соединен с подъемным механизмом,3. Установка по п, 1, отличающаяся тем, что,с целью предохранения смеси от уплотнения вприемной воронке и снижения интенсивностишума вибрации, поверхность виброштампа ивибробруса покрыты виброизоляционным материалом, например микропористой резиной.4. Установка по п. 1, отличающаяся тем, что,с целью предохранения открытой поверхности4 О свежеотформованного изделия от разрушения,за виброштампом смонтирован ленточный пригруз,308874 Составитель М, БарбашеваРедактор И. Квачадзе Техред Е. Борисова Корректор Т. А. Китае графин, пр, Сапунова,Заказ 2158/19ЦНИИПИ Комитета п Изд960елам изобретен осква, Ж-З 5, Р Тираж 473й и открытий при Сушская наб., д. 4/5 Подписноете Министров СССР

Смотреть

Заявка

1112498

Всесоюзный научно исследовательский институт, промышленности строительных материалов

Н. С. Семенов, А. В. Рожнов, В. П. Яшин, А. М. Исаченко, М. Г. Туров, К. К. Мирошниченко, В. В. Вознесенский

МПК / Метки

МПК: B28B 11/00

Метки: 1ииняэя, hcwitekaii, р•, союзная, 1ftimia-tfxaiheihi

Опубликовано: 01.01.1971
