Материал для контактных колец трущихся пар торцовых уплотнений

Номер патента: 1826542

Авторы: Авербух, Осипов, Шелехина, Фрайман, Карп, Звонарев

Скачать ZIP архив.

Текст

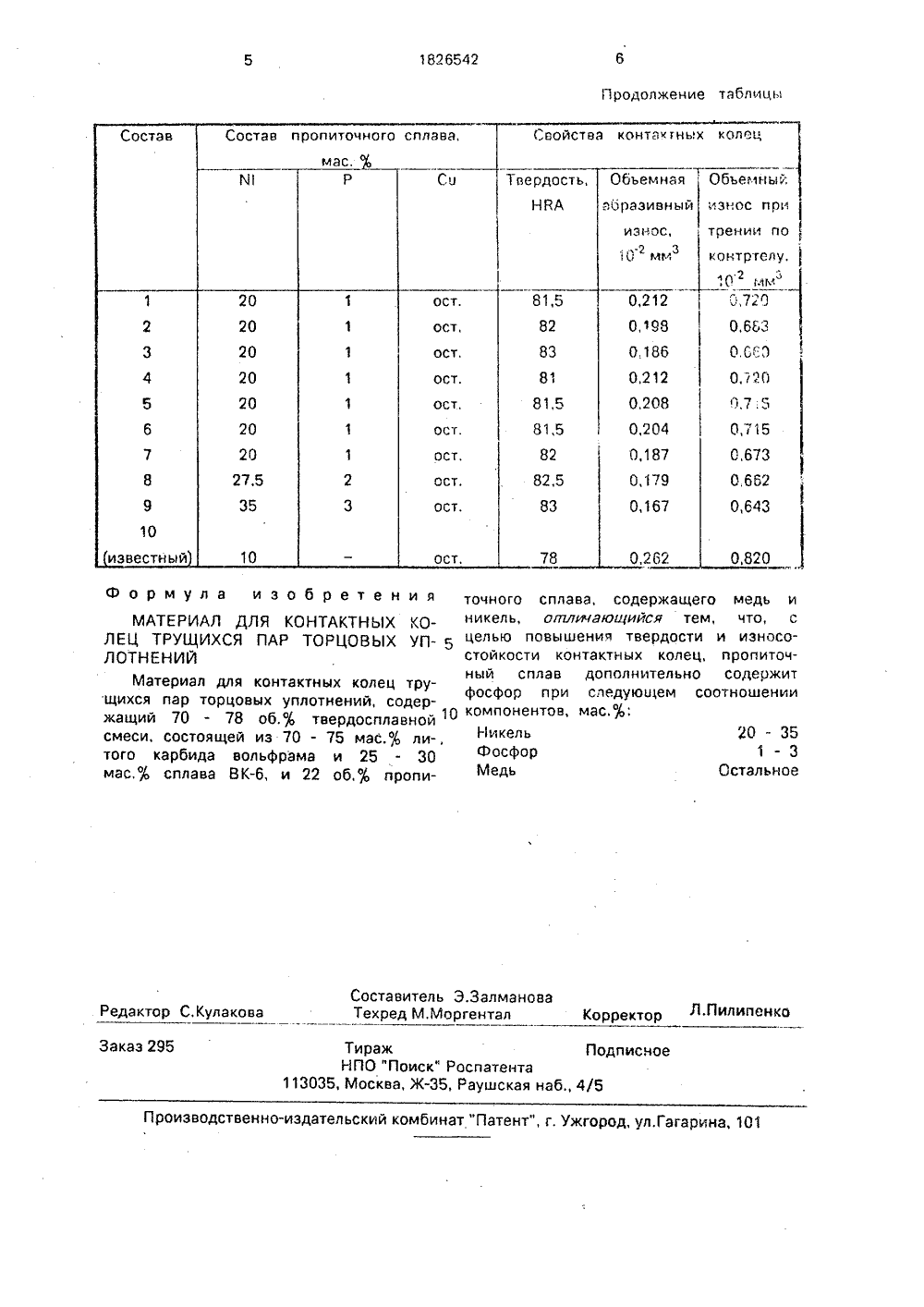

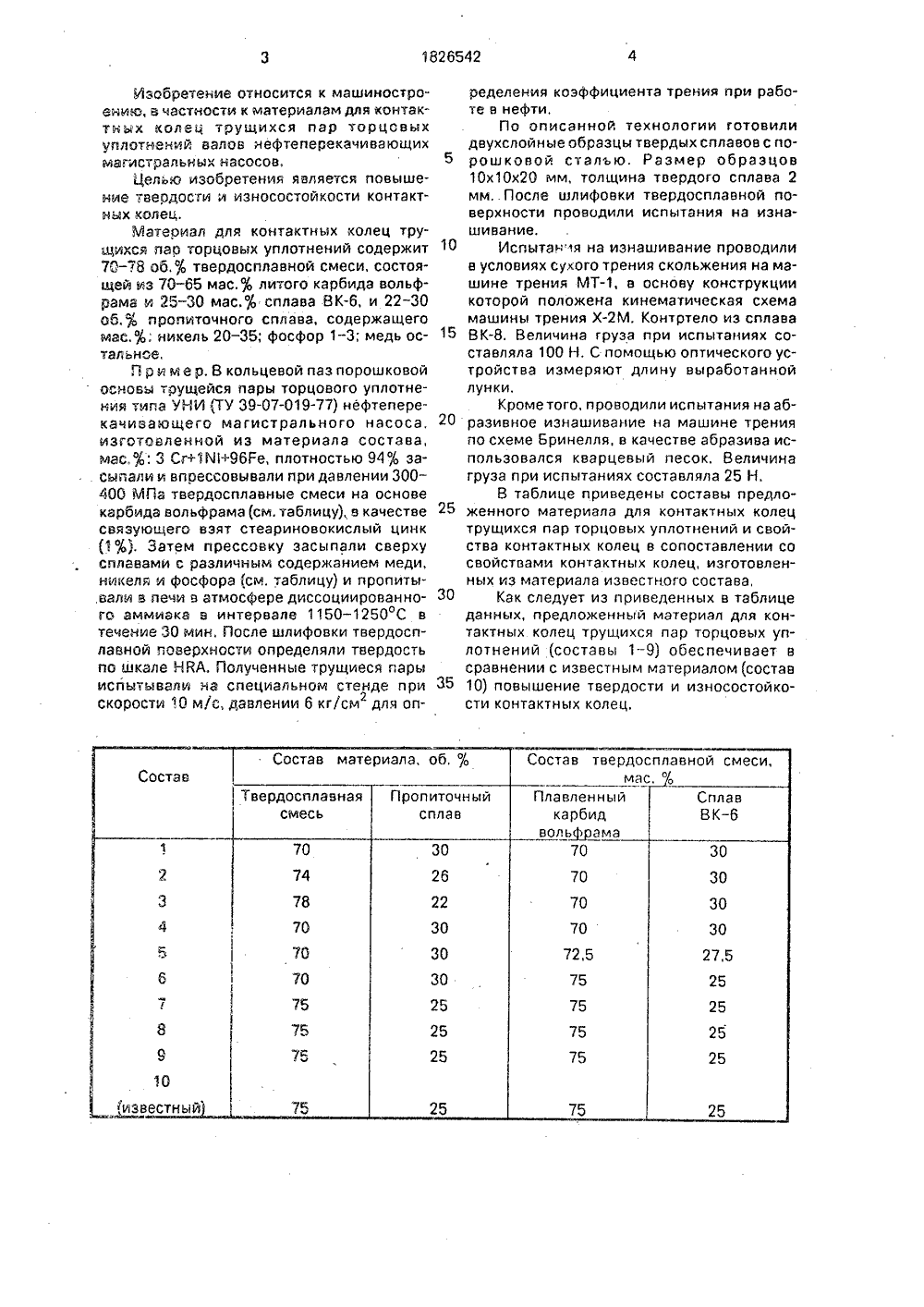

(51 12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ к авторскому свидетельству ВСРОСЬ(ЗИАДЛОВПНИЖНИЕ контактных колец трущихся пар торцовыхуплотнений валов нефтеперекачи вающих С,магистральных насосов, Целью изобретенияявляется повышение твердости и износостойкости контактных колец. В материале, содержащем 70 - 78 об.% ф"твсрдосплавной смеси, состоящей из 70 - рр75 мас,% литого карбида вольфрама и 2530 мас.% сплава ВК - 6, и 22 - 30об.% пропиточного сплава, содержащего Омедь и никель, пропиточный сплав допол- днительно содержит фосфор при следующемсоотношении компонентов, мас,%: никель20 - 35 фосфор 1 - 3; медь - остальное. ЬТвердость контактных колец (НКА) повышается с 78 до 81 - 83, а износостойкость- на 12 - 36%. 1 табл,иностроам для митет Российской Федерации патентам и товарным знакам(71) Белорусское республиканское научнопроизводственное объединение порошковойметаллургии(56) Авторское свидетельство СССР 1 ч311025, кл. Р 1 бХ 16/34, 1977. Совершенствование, торцовых уплотнений насосовмагистральных трубопроводов, М.: ВНИИОЗМГ, 1975, с.63-65. (54) МАТЕРИАЛ ДЛЯ КОНТАКТНЫХКОЛЕЦ ТРУЩИХСЯ ПАР ТОРЦОВЫХУПЛОТНЕНИЙИзобретение относится к машиностроению, в частности к материалам для контактных колец трущихся пар торцовых уплотнений валов нефтеперекачивающих магистральных насосов.Целью изобретения является повышение твеодости и износостойкости контактных колец,Материал для контактных колец трущихся пар торцовых уплотнений содержит 70-78 об,ф 4 твердосплавной смеси, состоящей из 70-65 мас, лиого карбида вольфрама и 25-30 мас., сплава ВК, и 22-30 об. пропиточного сплава, содержащего мас,ф,. никель 20-35; фосфор 1-3; медь остальное,П р и м е р. В кольцевой паз порошковой основы тоущейся пары торцового уплотнения типа УНМ (ТУ 39-07-019-77) нефтеперекачивающего магистрального насоса, изготовленной из материала состава, мас.,4: 3 Сг+1 й 1+96 Ге, плотностью 94 засыпали и впрессовывали при давлении 300- 400 МПа твердосплавные смеси на основе карбида вольфрама (см, таблицу), в качестве связующего взят стеариновокислый цинк (1;4), Затем прессовку засыпали сверху сплавами с различным содержанием меди, никеля и фосфора (см. Таблицу) и пропиты,вали в печи в атмосфере диссоциированного аммиака в интервале 1150 - 1250 С в течение 30 мин, После шлифовки твердосплавной поверхности определяли твердость по шкале НВА. Полученные трущиеся пары испытывали на специальном стенде при скорости 10 мй, давлении 6 кг/см для определения коэффициента трения при работе в нефти,По описанной технологии готовилидвухслойные образцы твердых сплавов с по 5 рошковой сталью. Размер образцов10 х 10 х 20 мм, толщина твердого сплава 2мм, После шлифовки твердосплавной поверхности проводили испытания на изнашивание.10 Испытания на изнашивание проводилив условиях сухого трения скольжения на машине трения МТ, в основу конструкциикоторой положена кинематическая схемамашины трения ХМ. Контртело из сплава15 ВК, Величина груза при испытаниях составляла 100 Н, С помощью оптического устройства измеряют длину выработаннойлунки.Кроме того, проводили испытания на аб 20 разивное изнашивание на машине тренияпо схеме Бринелля, в качестве абразива использовался кварцевый песок. Величинагруза при испытаниях составляла 25 Н.В таблице приведены составы предложенного материала для контактных колецтрущихся пар торцовых уплотнений и свойства контактных колец в сопоставлении сосвойствами контактных колец, изготовленных из материала известного состава,30 Как следует из приведенных в таблицеданных, предложенный материал для контактных колец трущихся пар торцовых уплотнений (составы 1-9) обеспечивает всравнении с известным материалом (состав35 10) повышение твердости и износостойкости контактных колец.1826542 Продолжение таблицы Свойства контакгных колец емная рдост А азивныи ЗНО рте".Г в 1,582 398 0.186 0,212 81,5 81,5 0,204 7 о р ете точного спла никель, о ЦЕЛЬЮ ПОВЫ стОЙкости ко ныЙ сплав фосфор приО компонентов,го ь тем,ч ОНТАКТНЫХ КОТОРЦОВЫХ УПти лец, ьноСО дующе% 20-3 НикельФосфорМедь альное Составитель Э,ЗалманоТехред М.Моргентал Редактор С,Кулакова Л,Пилипе Ко Заказ 29 ТиражНПО "По13035, Москва,дписн" Роспатента35, Раушская наб роизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10 Ф мула изоМАТЕРИАЛ ДЛЯ К ЛЕЦ ТРУЩИХСЯ ПАР ЛОТНЕНИЙ Материал для конта щихся пар торцовых у жащий 70 - 78 об 4 смеси, состоящей из 7 того карбида вольфра мас 0 сплава ВК 6, и ктных колец трулотнений, содертвердосплавной- 75 мэс о лима и 25 - 3022 об.и ропива, соде рж 07 лйчающийсу щения тверд нтактных ко дополнителОбаемны износ при трении по

Смотреть

Заявка

4655169/02, 27.02.1989

Белорусское республиканское научно-производственное объединение порошковой металлургии

Шелехина В. М, Фрайман Л. И, Звонарев Е. В, Авербух Е. Д, Карп В. Л, Осипов В. А

МПК / Метки

МПК: F16J 9/00, C22C 29/08, H01H 1/02, C22C 9/06

Метки: торцовых, материал, колец, уплотнений, пар, контактных, трущихся

Опубликовано: 20.05.1996

Код ссылки

<a href="http://patents.su/3-1826542-material-dlya-kontaktnykh-kolec-trushhikhsya-par-torcovykh-uplotnenijj.html" target="_blank" rel="follow" title="База патентов СССР">Материал для контактных колец трущихся пар торцовых уплотнений</a>

Похожие патенты
