Электрододержатель дуговой электропечи

Номер патента: 1822512

Авторы: Резников, Жук, Тарасов

Скачать ZIP архив.

Текст

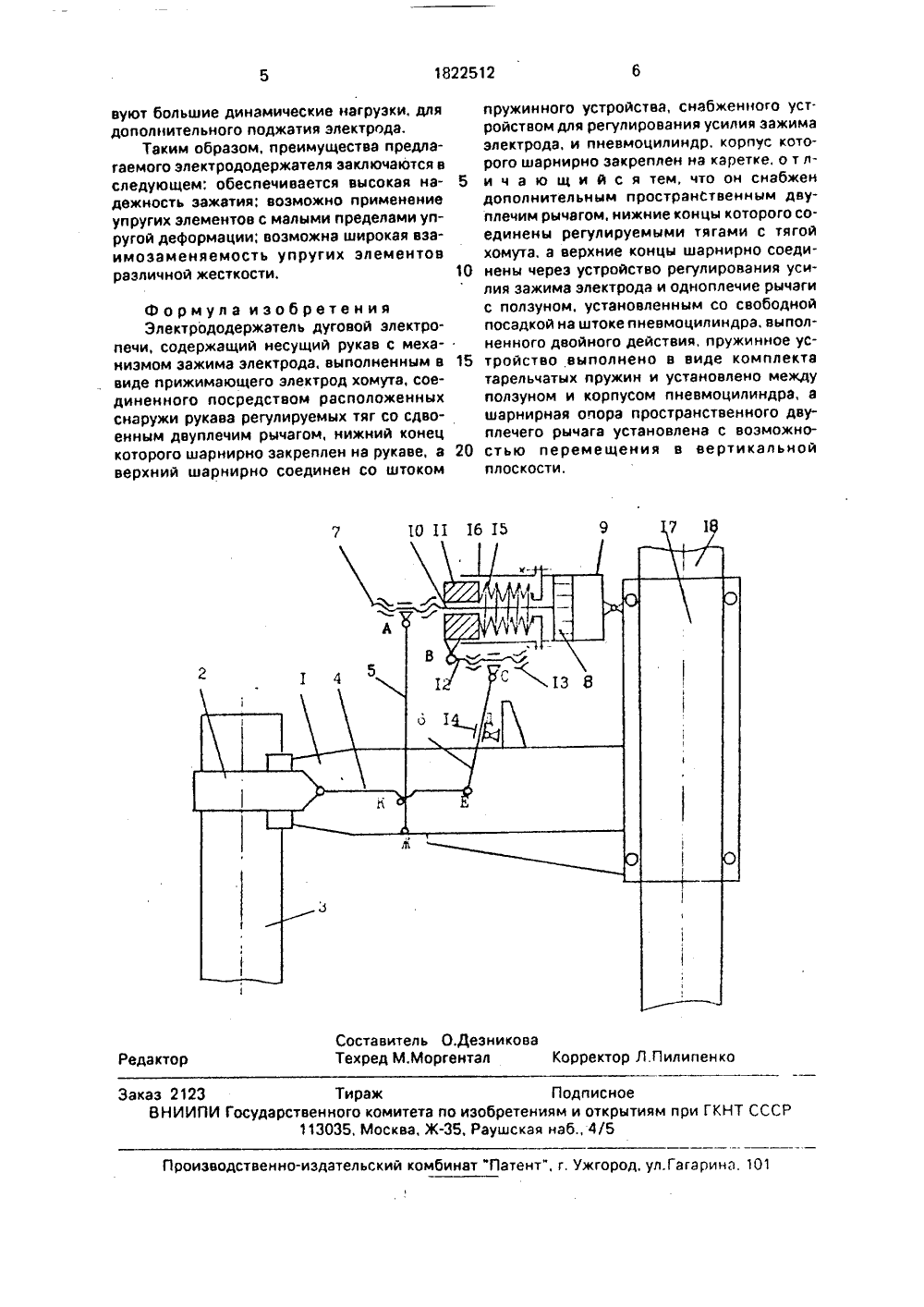

(5 АТЕНТ иОСУДАРСТВЕНМОЕ ПАТЕНТНОЕВЕДОМСТВО СССРГОСПАТЕНТ СССР) ПИСАНИЕ ИЗ БР(72)А. Я. Жук, В. К. Тарасов и О, Л, Резников (73) Предприятие "Пионер"56) Авторское свидетельство СССР М 1092763, кл. Н 05 В 7/10, 1984.Авторское свидетельство СССР М 1485433. кл, Н 05 В 7/10, 1989,Механическое оборудование металлургических заводов. Механическое оборудование электросталеплавильных и ферросплавных цехов. / Руководитель автор, коллектива В, М. Гребеник. - Киев: В ща школа, 1980, с. 49, рис. 262.(54) ЭЛЕКТРОДОДЕРЖАТЕЛЬ ДУГОВОЙ ЭЛЕКТРОПЕЧИ(57) Сущность изобретения: электрододержатель содержит несущий рукав с механизмом зажима электрода в виде прижимающего электрод хомута, соединенного посредством расположенных снаружи Изобретение относится к электротермии, главным образом к дуговым плавильным электропечам, и может быть использовано в конструкции электрододержателей,На чертеже показана принципиальная схема электрододержателя.Электрододержатель состоит из рукава 1, на конце которого установлен подвижный хомут 2, охватывающий электрод 3, Хомут 2 посредством регулируемых тяг 4, расположенных снаружи рукава 1, соединен шарщите ъьжи 6 ЮМ ИЯ ви чИ 1ффЩфеа. щ,. рукава регулируемых тяг со сдвоенным двуплечим рычагом. Нижний конец рычага шарнирно закреплен со штоком пружинного устройства, снабженного устройством для регулирования усилия зажима электрода. Пневмоцилиндр. корпус которого шарнирно закреплен на каретке, снабжен дополнительным пространственным двуплечим рычагом, нижние концы которого соединены регулируемыми тягами с тягой хомута, а верхние концы шарнирно соединены через устройство регулирования усилия зажима электрода и одноплечие рычаги с ползуном. Ползун установлен со свободной насадкой на штоке пневмоцилиндра. Пневмоцилиндр установлен двойного действия. Пружинное устройство выполнено в виде комплекта тарельчвтых пружин и установлено между ползуном и корпусом пневмоцилиндра. Шарнирная опора пространственного двуплечего рычага установлена с возможностью перемещения в вертикальной плоскост. 1 ил. нирно с нижними концами сдвоенного 5 и пространственного 6 рычагов. В свою очередь сдвоенный рычаг 5 верхними концами соединен шарнирно посредством винтового устройства 7 регулирования крайних положений поршня 8 пневмоцилиндра 9 со штоком 10 последнего. На штоке 10 свободно установлен ползун 11, который через рычаги 12 и винтовое устройство 13 регулирования усилия зажатия электрода шарнирно соединен с верхними концами пространственного двуплечего рычага 6, снабженногорегулируемой (подвижной) опорой 14. Пакет пружин 15 установлен свободно на штоке 10 между ползуном 11 и неподвижной частью пнеомоцилиндра 9, шарниры А и В во избежание изгибных нагрузок в штоке 10 расположены в плоскости его оси. Пружины защищены корпусом (кожухом) 16. Пневмоцилиндр 9 шарнирно прикреплен к каретке 17, расположенной на стойке 18.Сборка и настройка механизма зажима электрода осуществляется в следующем порядке,На шток 10 насажизается необходимое количество пружин 15, а к корпусу пневмоцилиндра 9 крепится защитный корпус (кожух) 16. Затем на штоке устанавливается ползун 11, который посредством правой гайки устройства 7 перемещается в сторону сжатия пружин 15, Предварительная величина деформации пружин 1 устанавливается расчетным путем по формуле:Ъ,1 СОС (:ГЕгде Оз - вес электрода, и - коэффициент трения скольжения между электродом и хомутом: С - жесткость пакета пружин; СО и ОЕ - размеры плеч двуплечего пространственно рычага.После необходимого сжатия пакета пружин о хомут 2 вставляют электрод 3 и соединяют полэун 11 с верхними концами доуплечего пространственного рычага 6 посредством рычагов 12 через устройство 13 регулирования усилия зажатия электрода. С помощью гаек этого устройства поворачивают пространстоенный рычаг 6 относительно фиксированной на данный момент опоры 14 против часовой стрелки, В результате тяги 4 перемещают хомут 2 вправо, который зажимает электрод 1, Затяжка ведется до тех пор, пока не начнет смещаться вправо ползун 11, продолжая сжатие пружин,Окончательная проверка достаточности зажатия электрода осуществляется динамическим путем, Для этого электродопускают на максимальной скорости с последующей резкой остановкой. Если электрод не проскальзывает относительно головки, то зажатие выполнено правильно.Если же электрод проскальзывает, то необходимо продолжать дальнейшее поджатие и ружин устройством 13 с последующими динамическими испытаниями,После окончательной настройки усилия эажатия электрода к штоку 10 прикрепляют верхние концы сдвоенного рычага 5 (необходимое положение шарнира А благодаря рычагам 5, 6 устанавливается автоматически) и опробывают действия механизма при разжатии электрода, Для этого электрод опускают концом на под печи (или поддер живают краном) и подают сжатый воздух впоршневую полость пневмоцилиндра 9. В результате шток 10 перемещается влево и относительно фиксированной опоры Ж поворачивает сдвоенный рычаг А влево. сме щая влево шарниры К и Е. Вследствие этоготяги 4 вместе с хомутом 2 перемещаются также влево, освобождая электрод, А также как нижние концы пространственного рычага 6 (шарниры Е) перемещаются влево, то 15 верхние концы поворачиваются вправо и через рычаги 12 перемещают вправо полэун 11. который при этом сжимает пружины 14, 15.В период расплава шихты, когда на ме ханизм эажатия электрода действуют значительные динамические нагрузки можно дополнительно подавать сжатый воздух в штоковую полость пневмоцилиндра. Это повысит надежность зажатия электрода.25 Наличие двуплечего пространственногорычага, одноплечих рычагов и ползуна за счет уменьшения в 4-5 раэ рабочего хода ползуна позволяет использовать современные конструкции упругих элементов(напри мер, тарельчатых пружин), высокойжесткости и малой деформации, что в конечном итоге повышает надежность зажима электродов, А наличие регулируемой опоры пространственного рычага позволяет обес печить широкую взаимоэаменяемость упругих элементов различной жесткости,Если в известном устройстве величинадеформации 1 и пружин при рабочем ходе хомута йр=40 мм будет составлять 40 1 и =пр АЖ/КЖ или в численном выраженииги 240260 мм, то в предлагаемом устройстве при СО=ОЕ всего 1 л=Ьр СО/РЕ"40 мм.При использовании более жестких пружин путем смещения регулируемой опоры 45 устанавливается отношение плеч двуплечего пространственного рычага СО/ОЕ меньше единицы и, наоборот, при использовании менее жестких пружин это отношение устанавливается больше едини цы.В известном устройстве пневмоцилиндр может быть выполнен только одностороннего действия, так как его поршень одновременно служит второй опорной пло скостью для пакета пружин. В то же времяв предлагаемом устройстве пневмоцилиндр может быть выполнен двустороннего действия, что дает возможность его подключения в период расплавления шихты, когда дейст1822512 Составитель О.ДезниковаТехред М.Моргентал Корректор Л.Пилипенко Редактор Заказ 2123 Тираж ПОдпиСнОЕ ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 вуют большие динамические нагрузки, для дополнительного поджатия электрода.Таким образом, преимущества предлагаемого электрододержателя заключаются в следующем: обеспечивается высокая на дежность эажатия; возможно применение упругих элементов с малыми пределами упругой деформации; возможна широкая взаимоэаменяемость упругих элементов различной жесткости. 10 ф о рмул а изобретен и яЭлектрододержатель дуговой электропечи, содержащий несущий рукав с механизмом зажима электрода, выполненным в 15 виде прижимающего электрод хомута, соединенного посредством расположенных снаружи рукава регулируемых тяг со сдвоенным двуплечим рычагом, нижний конец которого шарнирно закреплен на рукаве, а 20 верхний шарнирно соединен со штоком пружинного устройства, снабженного устройством для регулирования усилия зажима электрода, и пневмоцилиндр, корпус которого шарнирно закреплен на каретке, о т ли ч а ю щ и Я с я тем, что он снабжен дополнительным пространСтвенным двуплечим рычагом, нижние концы которого соединены регулируемыми тягами с тягой хомута, а верхние концы шарнирно соединены через устройство регулирования усилия зажима электрода и одноплечие рычаги с ползуном, установленным со свободной посадкой на штоке пневмоцилиндра, выполненного двойного действия, пружинное устройство выполнено в виде комплекта тарельчатых пружин и установлено между полэуном и корпусом пневмоцилиндра, а шарнирная опора пространственного двуплечего рычага установлена с воэможностью перемещения в вертикальной плоскости,

Смотреть

Заявка

5021621, 16.10.1991

ПРЕДПРИЯТИЕ "ПИОНЕР"

ЖУК АНАТОЛИЙ ЯКОВЛЕВИЧ, ТАРАСОВ ВЯЧЕСЛАВ КИРИЛЛОВИЧ, РЕЗНИКОВ ОЛЕГ ЛЕОНИДОВИЧ

МПК / Метки

МПК: H05B 7/10

Метки: дуговой, электрододержатель, электропечи

Опубликовано: 15.06.1993
