Прибор для сортирования корреспонденции

Номер патента: 17874

Автор: Мирза

Скачать ZIP файл.

Текст

Смотреть

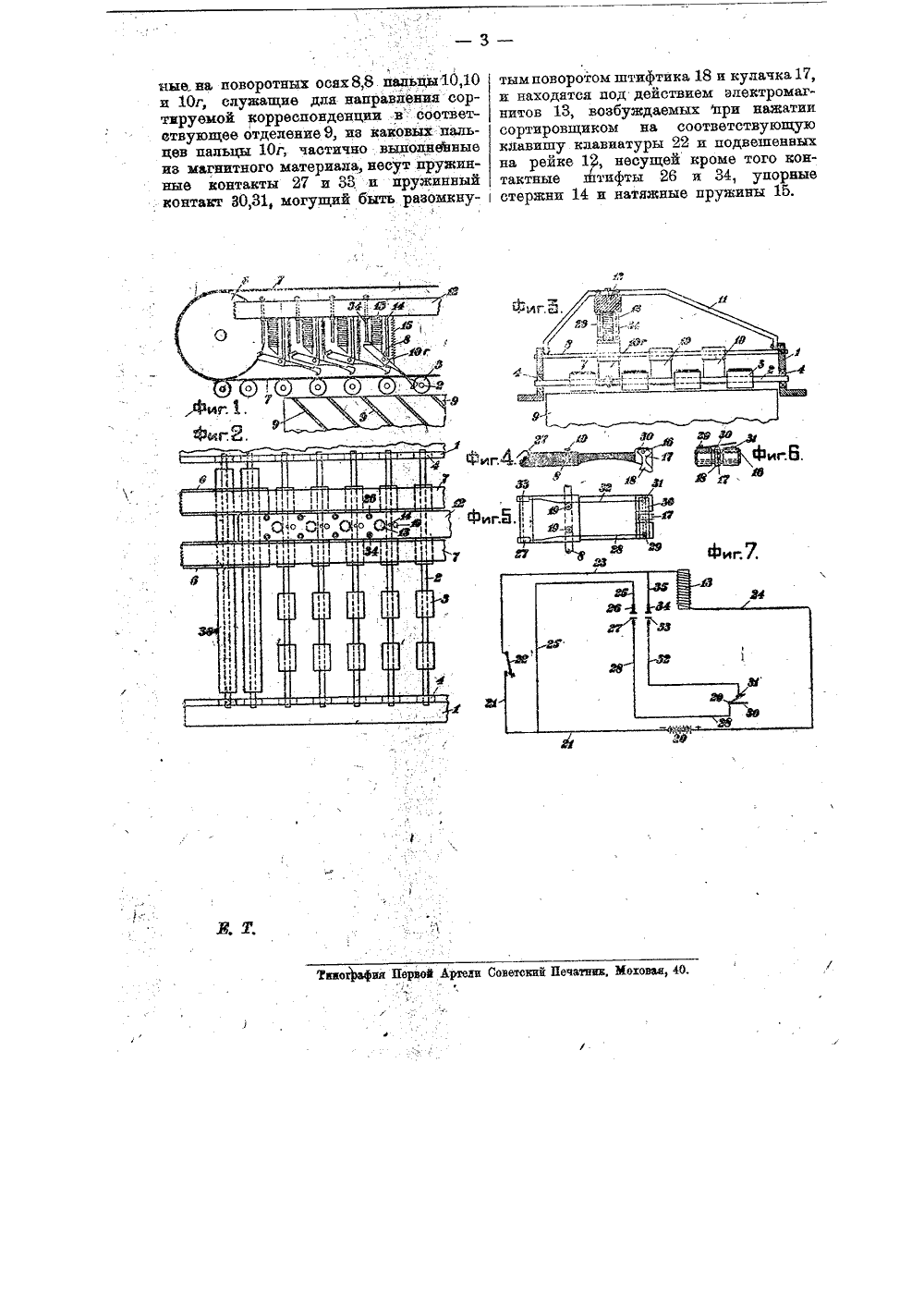

ласс 43 а АНИЕния корреспо П нции. ля сорти приб ирзы, заявленному 11 нояб (зяяв. свид, Ф 12410). 29 го пате патента опубликован распространяетсянна, 1 0 сен лет о выда Предлагаемый прибор имеет целью механизацию сортировки корреспонденции, путем применения бесконечной ленты с расположенными под науйроликами и электромагнитов, управляющих пальцами, сбрасывающими объект,.сортировки в соответствующее отделение,На чертеже фиг. 1, 2 и 3 схематически изображают вид предлагаемого прибора в 3 проекциях; фиг. 4 впродольный разрез пальца, несущего кон. такты; фиг. 5 - 6 - вид его сверху и спереди; фиг. 7- схему злектрическйх соединений,/Прибор состоит из станины 1, в подшипниках 4 который расположены .оси 2 с укрепленными на них роликами 3,3, служащими для поддерживания передвигающихся по ыим, при помощи шкивов 6, бесконечных лент 7, под котбрыми наклонно поставлены стенки 9,9, образующие отделения для приема рассортированной корреспонденции.Над роликами 3,3, в промежутках между ними расположены укрепленные на поворотных осях посредством винтов 8,8 пальцы 10,10 и 10 г, при чем йад пальцами 10 г на дуге 11 укреплена,рей,ка 12, ыа нижней поверхности которойФ бря.1930 года, Действие патента30 сентября 1930 года. над каждым, из пальцев 10 г укреплены электромагнит 13, упорный, стержень 14, натяжная пружина 15 и контактные штифты 26 и 34.Кроме того, на рейке 12 расположена электрическая проводка, в которой ток от батареи 20 (фиг. 7) идет по проводу 21, через клавиатуру 22, затем по проводу 23 к обмотке электромагнита 13 и по проводу 24 к батарее 20. От провада 21 имеется ответвление 25 к зажиму контактного штифта 26, затем . черезпружинный контакт 27, находящийся на пальце 10 г., по проводу 28 через зажим 29, пружинный контакт 30 31, провод 32, пружинный контакт 33 и контактный штифт 34, который проводом 35 присоединен к главной цепи,Палец 10 г (фиг, 4, 5 и 6) представляет собою составную фасонную пластинку, часть катаров., сдвлаыыая из магнитного материала, несет ыа себе пружинные контакты 27 и 33; от которых отведены провода 28 и 32, Другая ее часть имеет на конце утолщение с прорезью по средине. Провод 28 присоединен на верхней поверхности утолщения к зажиму 29 упругой пластинки 30, проходящей над прорезью и противоположным концом,свободно лежащей на контактной пла.;стинке 31, от которой отведен провод 32к пружинному контакту 33. В прорезина оси 16 (фиг. 4 и 6) свободйо надеткулачок 17 с штифтиком 18.Пальцы 10 отличаютсяот пальца 10 готсутствием металлической части долевую сторону стержня 8, утолщенияиа конце оси 16, кулачка 17 с штифтиком 18 и не. несут на себе проводков,Нижняя их поверхность имеет те жеочертания, что и палец 10 г, и насаженыони на оси 8 в той же плоскости,На нескольких осях 2 (фиг. 2), расположенных в начале вместо роликов 3иасажены сплошные упругие валики 36,имеющие возможность несколько опускаться под давлением сверху и прижимаемые к ченте снизу пружинами.Подлежащая сортировке корреспонденция либо лежит стопкой, лицевой.либо подается к нему движущейся лентой. Нажатием любой клавиши включается какой-либо, напр пневматическийпедаЖщий механизм, которым сортируемый предмет напр. письмо, подаетсяв прибор под бесконечные ленты 7 наподдерживающие валики 36, Сортировщик нажимает соответствующую месту,назначения письма клавишу клавиатуры 22 (фиг 7), чем включает токобмотку электромагнита 13. Последний притягивает магнитную, часть пальца 10 г и поворачивает ось 8, вследствиечего длинные части пальцев опускаютсяв промежутки между лентами 7, пружинные контакты 27 и 33, находящиесяиа притянутом конце пальца 10 г, касаются контактных штифтов 26 и 34,а пружина 15 растягивается. Замыканием цепи контактами 27 и 33 обмоткаэлектромагнита 13 включается в цепьбатареи 20 помимо клавиатуры, 22и палец 10 г останется притянутымк электромагниту и после отпусканияклавиши 8,Письмо, прижимаемое движущимисялентами 7 к валикам 36 и влекомоеими перейдет на ролики 3 и пойдет повим, до встречи с пальцами 10 и 10 гопущенными под некоторым острымуглом к плоскостй движения письма,восле чего оно скользнет своим передним краем по нижней поверхности пальцев и упадет в отделение, образуемоероликами 3 и наклонными стенками 9,Для предотвращения возможности про-,валивания письма в промежутки междуроликами 3, последние размещены с такимрасчетом, чтобы расстояние между ихосями не превышало половины расстоя-ния между передним и задним краямиписьма,Скользя передним краем до нижнейповерхности пальца 10 г (фиг, 4), письмовстретит на своем пути выступающийнад этой поверхностью штифтпк 18 иотклонит его вперед по направлениюдвижения, Вследствие этого последнийповернет кулачок 17, надетый на неподвижную ось 16, а фасонный выступштифтика выдвинется за передний крайпальца 10 г.Кулачок 17, повернувшись вокругоси 16 разомкнет пружинный контакт ЗО, 31 и прервет цепь, при чемблагодаря своей упругости пластинка 30удержит кулачок 17 в приподнятом со- .стоянии.Электромагнит 13, выключенный изцепи, отпустит часть пальца 10 г (фиг, 1),а дружинЫ 15, сократившись, притянетдругую его часть, повернув тем самымось 8 и насаженные на нее пальцы 10,при чем угол поворота пальца 10 г кверхупод действием пружины 15 регулируетсяупорным стержнем 14.Поднимаясь, штифтик 18 заденет своимфасонным выступом за ось 2, повернется,снова поставит кулачок 17 в положение,при котором упругая пластинка 30 своимсвободным концом ляжет на контактную;пластинку 31 и восстановит таким образом исходное положение,Предмет патента.Прибор для сортирования корреспоидевцйи, в частности, писем,.характеризующийся тем, что для пропуска сортируемой корреспонденции, под бесконечной движущейся лентой 7 расположены укрепленные на осях 2 поддерживающие сорти руемые предметы ролики 3,3,. под которыми наклонно поставлены стенки 9,9 образующие отделения для приема рассортированной корреспонденции, а над роликами 3,3, в промежутках между ними; расположены закреплен.грг.4.4,;и":-" и 7 Тииотрафии Первой Артели Советский Печатник, Моховаи, 40. ные на поворотных осях 8,8 пальцы 10,10 и 10 г, служащие для направления сортз:руемой корреспонденции в" соответствующее отделение 9, из каковых пальцев пальцы 10 г, частично выполненные из магнитного материала, несут пружинные контакты 27 и 33 и пружинный контакт 30,31, могущий быть разомкнутым поворотом штифтика 18 и кулачка 17, и находятся под действием электромагнитов 13, возбуждаемых при нажатии сортировщиком на соответствующую клавишу клавиатуры 22 и подвешенных на рейке 13, несущей кроме того кон тактные штифты 26 и 34, упорныестержни 14 и натяжные пружины 15.
