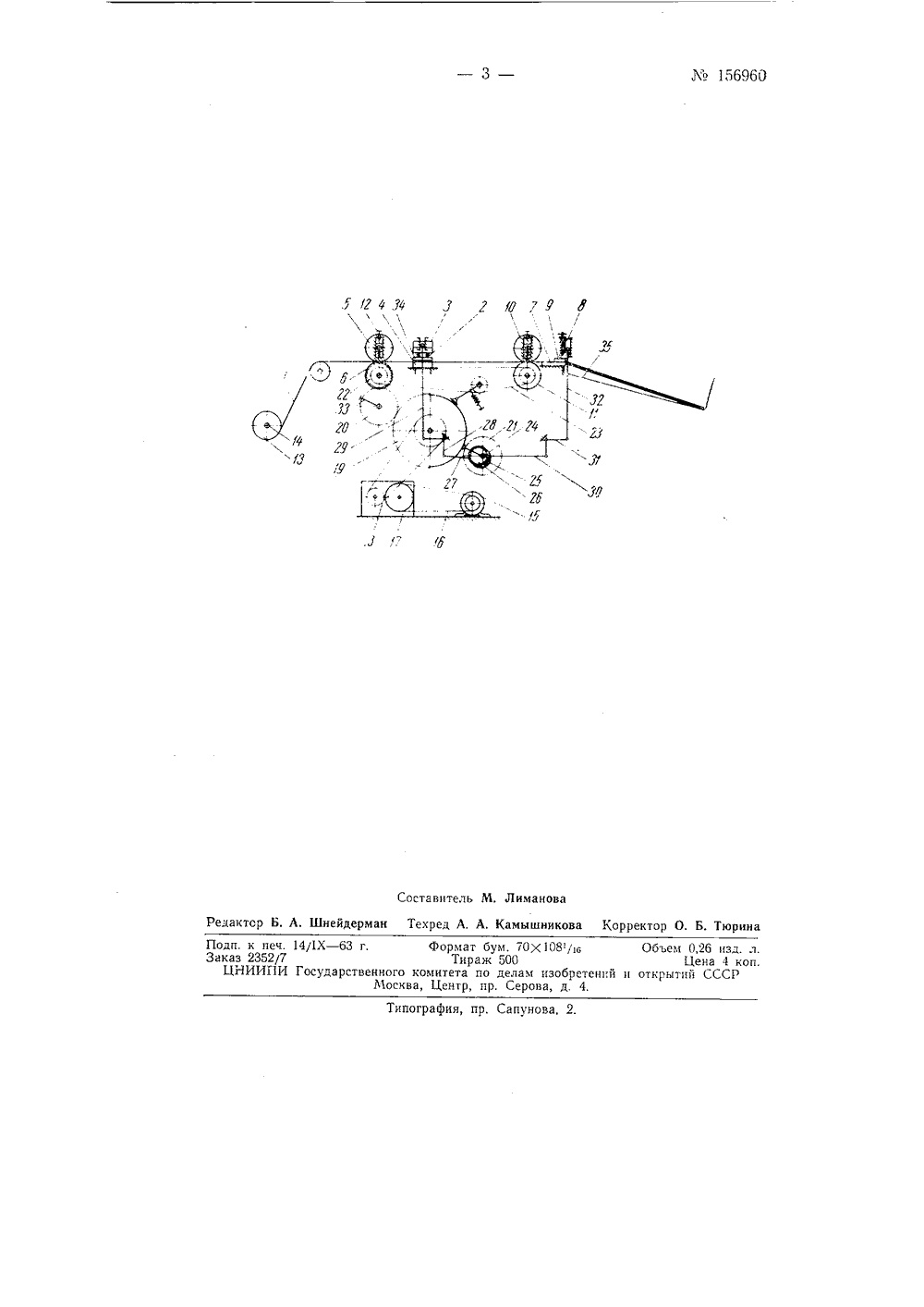

156960 Класс В 410; 15 с, 5 В 41 д; 15 е, 2 вв СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУЕСЕСО,"О одписная группа Лг 571 А 1."ИТ.1 г-.чкфрггдд/1, ,"Го к АШИНА ДЛЯ ИЗГОТОВЛЕНИЯ ПЕРФОРИРОВАННОЙ ЛЕНТЫ Заявлено 1 октября 1962 г. за М 796797/27-12 в Комитет по лелам изобретений и открытий при Совете Министров СССР Опубликовано в Бюллетене изобрегений и товарных знаков М 17 за 1963 г.Известны машины для изготовления перфорированной ленты, снабженные подпружиненными пуансонами и матрицами, получающими двия(ение от эксцентриков, тянульными валиками, совершающими прерывистое вращательное движение, приспособлением для удержания катушки с лентой, ножами и приводом.Предлагаемая машина обеспечивает поперечную резку ленты, которая используется для получения формных пластин. Машина снабжена дополнительными валиками, а ножи установлены один под друпм, причем нижний нож неподвижен, а верхний - подвижный. Привод снабжен секторной шестерней, кинематически связанной с эксцентрикахи, ОоеспечиВающими дВижение не только пансонов, но и подВижного ножа, а также прерывистое вращательное движение тянульнык валиков.На чертеже изображена кинематическая схема описываемой машинь, "для изготовления перфорированной ленты.Машина, с целью получения перфорации на ленте 1, снабжена подпружиненными пуансонами 2, закрепленными в пуансонодержателе 3, и матрицами 4. Лента перемешается с. помощью тянульных валиков 5 и б. Режется лента ножами 7 и 8, нижний из которых 7 неподвижен, а верхний 8 - подвижный. Для улучшения качества резки подвижный нож 8 снабжен подпружиненной планкой 9 прикима, а для обеспечения резки машина снабжена дополнительными валиками 10 и 11.Валики 5 и 10 являются прижимными. Для регулирования велипри:кима подшипники их подпружиены и снаожены регулировочными винтами 12. Катушка 13 с лентс 4 удерживается с помощью приспособления на шпинделе 14.156960Машина приводится от электродвигателя 15 через клиноременную передачу 16 и редуктор 17, который с помощью цепной передачи И сообщает вращение секторной шестерне 19, приводящей в действие все механизмы машины. С секторной шестерней 19 периодически входят в зацепление шестерни 20 и 1. Шестерня 20 с помощью второй шестерни 22 и цепной передачи 23 приводит в прерывистое вращательное движение валики б и 11. Шестерня 21 жестко укреплена на главном валу 24, на котором также закреплены эксцентрики 25 и 26. Эксцентрики 25 рычагами 27, 28 и 29 связаны с пуансонодержателем 3, а эксцентрики 26 рычагами 30, 31 и 32 - с подвижным ножом 8.Когда секторная шестерня 19 находится в зацеплении с шестерней 20, приводятся в движение валики 6 и 11, перемещающие ленту 1, сматываемую с катушки 13, при этом механизмы пуансонов 2 и ножа 8 находятся в верхнем положении. При дальнейшем вращении секторная шестерня 19 выходит из зацепления с шестерней 20 и входит в зацепление с шестерней 21, приводящей во вращение вал 24 с эксцентриками 25 и 26, Шестерня 20 фиксируется фиксатором 33, валики 6 и 11 останавливаются, передвижение ленты 1 прекращается. Эксцентрики 25 и 26 приводят в движение механизмы пуансона 2 и ножа 8. Неподвижная лента 1, прижимаемая планкой 34, перфорируется и, удерживаемая планкой прижима 9 на неподвижном ноже 7, режется в поперечном направлении подвижным ножом 8. При подъеме ножа 8 планка прижима 9 освобождает отрезанную часть ленты, которая падает на приемный стол 35.Предмет изооретенияМашина для изготовления перфорированной ленты, включающая подпружиненные пуансоны и матрицы, получающие движение от эксцентриков, тянульные валики, совершающие прерывистое вращательное движение, приспособление для удержания катушки с лентой, ножи и привод, о т л и ч а ю щ а я с я тем, что, с целью обеспечения поперечной резки ленты для получения формных пластин, машина снабжена дополнительными валиками, а ножи установлены один над другим, нижвий из которых неподвижен, а верхний - подвижный, при этом привод. снабжен секторной шестерней, кинематически связанной с эксцентриками, обеспечивающими движение не только пуансонов, но и подвикного, ножа, а также прерывистое вращательное движение тянульных валиков.Поди. к печ. 14/1 Х - 63 г, Формат бум. 70 Х 108/16Заказ 235277 Тираж 500ЦНИИПИ Государственного комитета по делам изобретенийМосква, Центр, пр. Серова, д. 4. Объем 0,26 изд. л. Цена 4 коп.открытий СССР

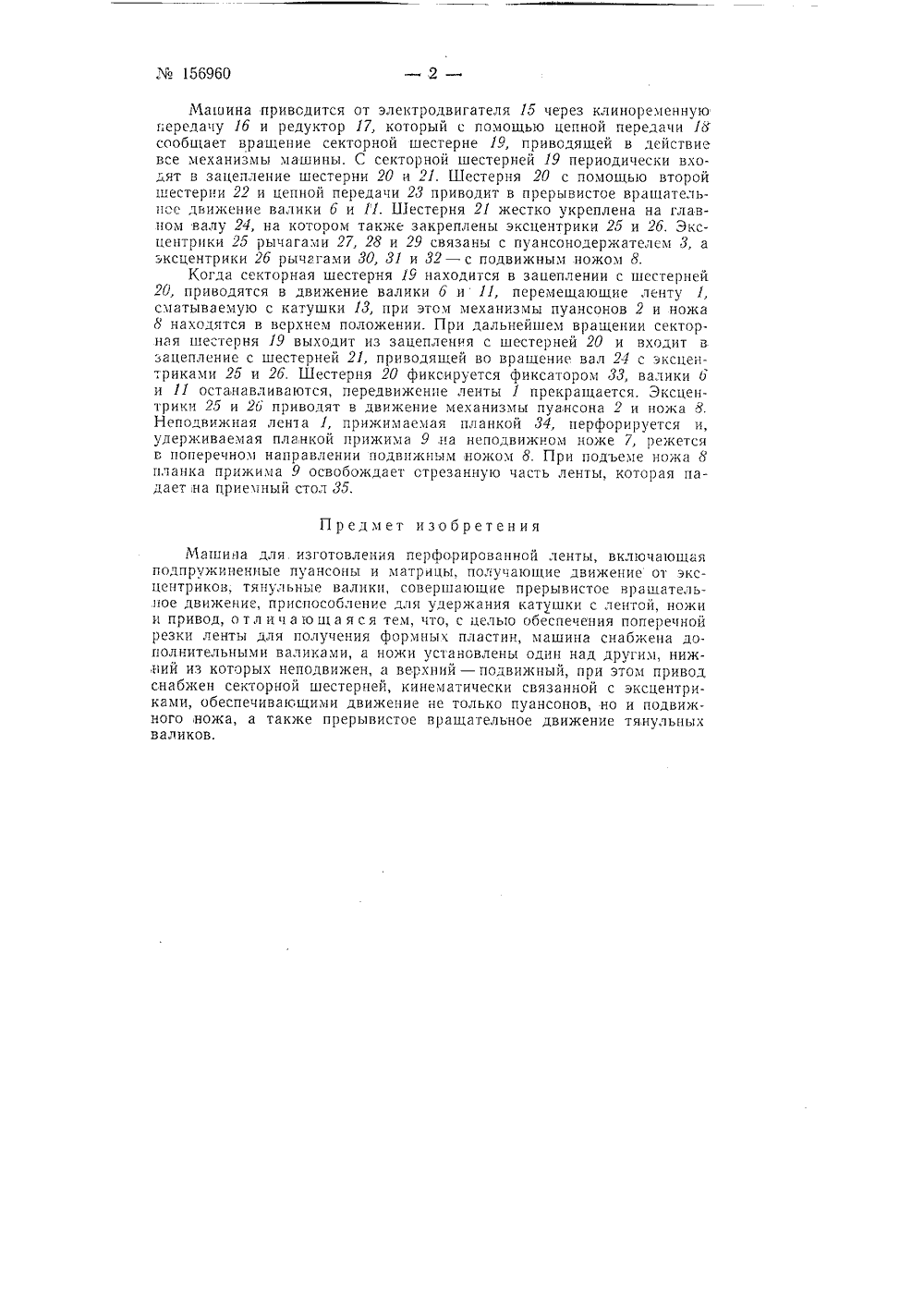

Смотреть

Заявка

796797

МПК / Метки

МПК: B26D 9/00, B26D 5/16, B26F 1/02

Метки: 156960

Опубликовано: 01.01.1963
