Способ уравновешивания роторов, собранных из отдельных дисков, для которых уравновешивание каждого диска в отдельности является обязательным

Номер патента: 147830

Автор: Осадченко

Скачать ZIP архив.

Текст

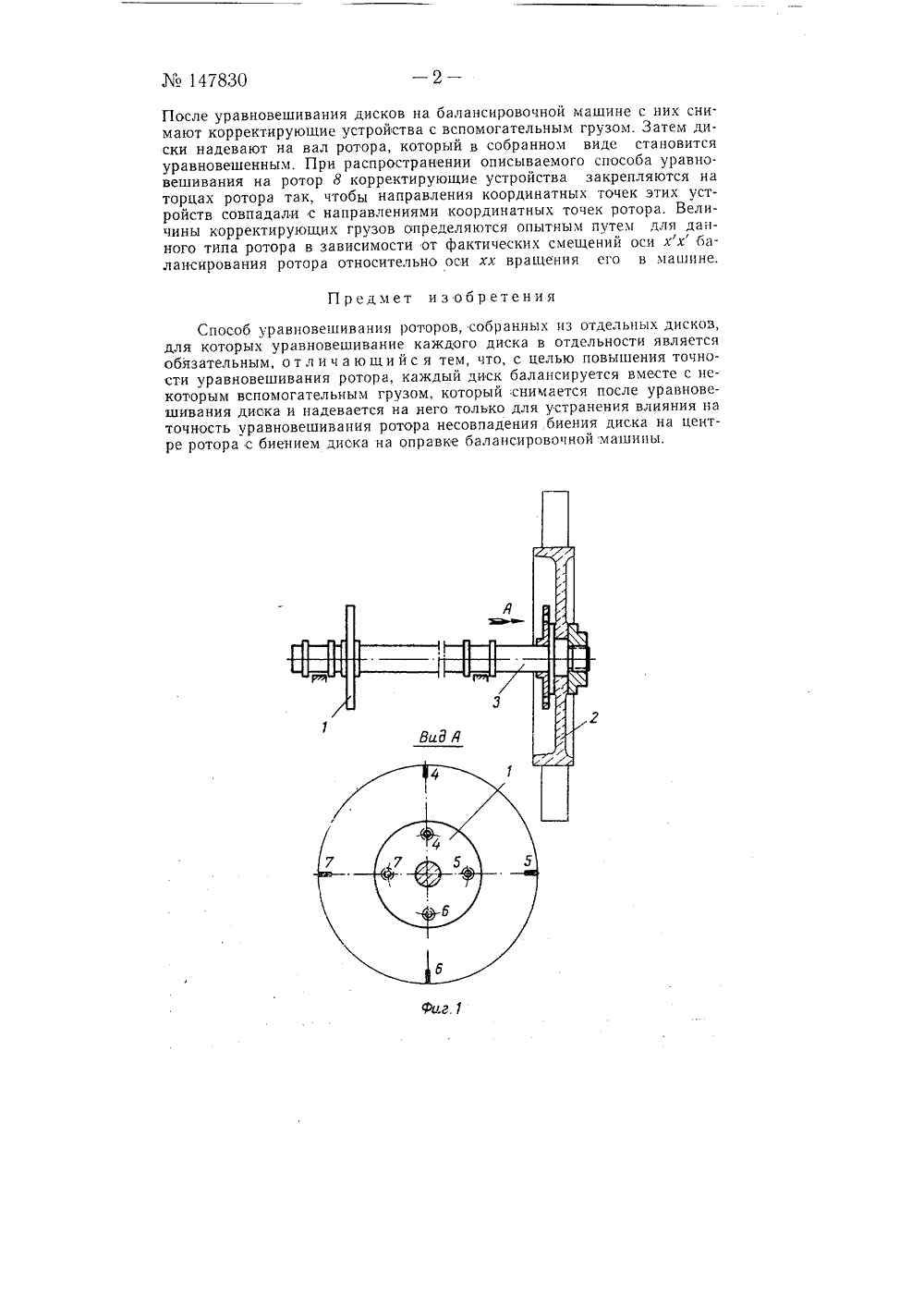

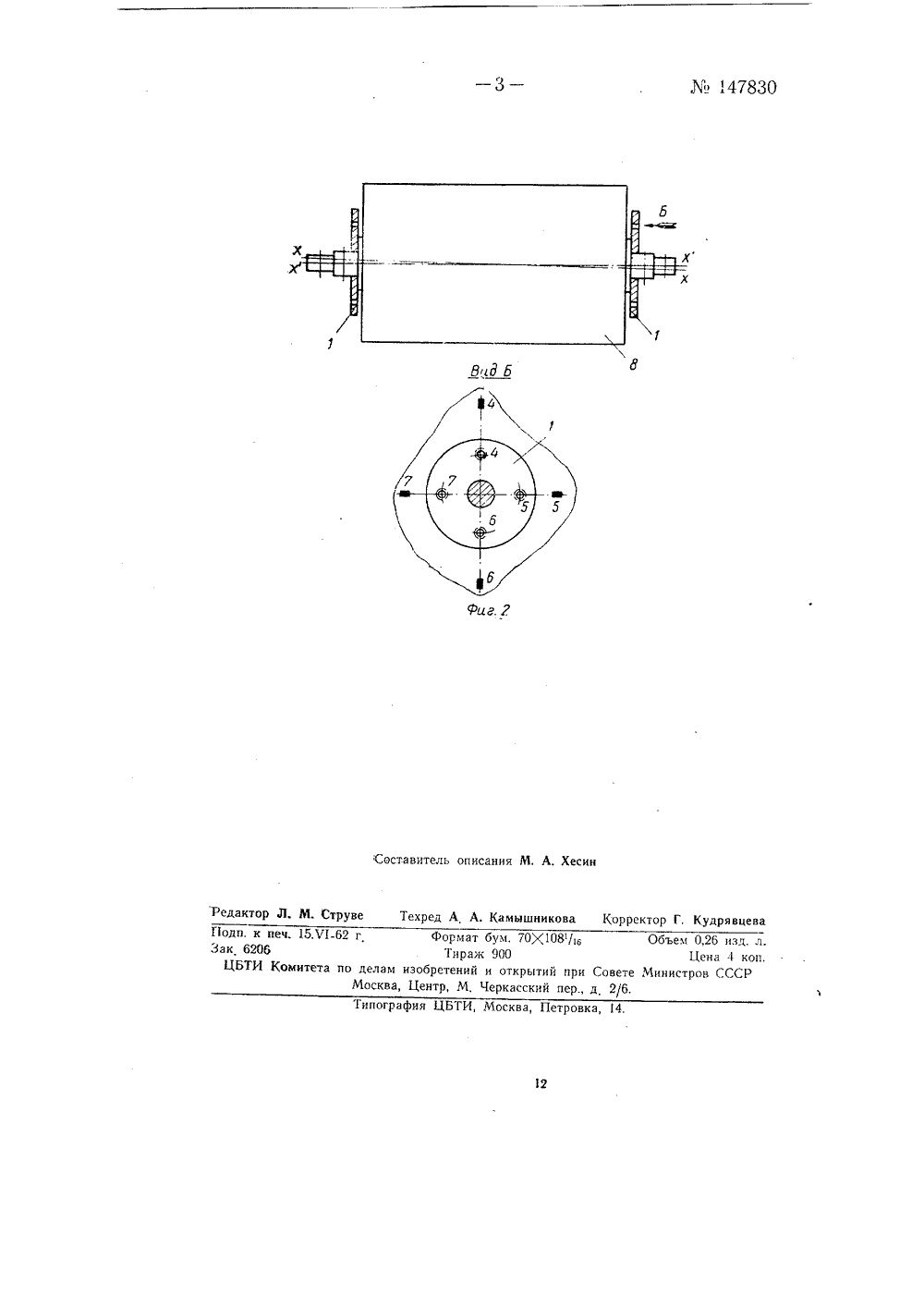

Подписная группа Лов 172 В С. Осадченко СПОСОБ УРАВНОВЕШИВАНИЯ РОТОРОВ, СОБРАННЫХ ИЗОТДЕЛЬНЫХ ДИСКОВ, ДЛЯ КОТОРЫХ УРАВНОВЕШИВАНИЕКАЖДОГО ДИСКА В ОТДЕЛЬНОСТИ ЯВЛЯЕТСЯОБЯЗАТЕЛЬНЫМ Заявлено 4 мая 1960 г. за М 665472/25 в Комитет по делам изобретений и открытий рн Совете Министров СССРОпубликовано в Ьюллетене изобретений Мз 11 за 1962 г. Известны способы уравновешивания роторов, собранных из отдельных дисков, основанные, например, на расчете и определении вектора суммарного смещения оси вращения данного диска в роторе по отношению к оси вращения того же диска при уравновешивании его в отдельности (вне ротора).Отличительная особенность описываемого способа состоит в том, что каждый диск балансируется с некоторым вспомогательным грузом, который снимается после уравновешивания диска и устанавливается на нем только для устранения влияния на точность уравновешивания ротора несовпадения биения диска на центре ротора с биением диска на оправке балансировочной машины. Такой способ повышает точность уравновешивания ротора.На фиг. 1 схематически изображен диск с вспомогательным грузом, устанавливаемым по описываемому способу; на фиг. 2 - ротор с вспомогательным грузом.Сущность способа состоит в том, что отдельные диски с закрепленными на них вспомогательными компенсационными грузами уравновешиваются относительно оси (оправки) балансировочной машины. Уравновешенные таким способом диски будут также уравновешены и в роторе относительно его оси вращения при снятии с них компенсационных грузов. Вспомогательный груз крепится с постоянным радиусом на корректирующем устройстве, выполненном в виде, например, пробки 1. Уравновешиваемый диск 2 располагается на оправке 3 балансировочной машины так, чтобы его радиусы координатных точек 4, б, б и 7 совпадали с направлением радиусов координатных аналогичных точек корректирующего устройства, При этом ось балансирования отдельного диска становится эквивалентной оси вращения этого же диска в роторе.147830После уравновешивания дисков на балансировочной машине с них снимают корректирующие устройства с вспомогательным грузом. Затем диски надевают на вал ротора, который в собранном виде становится уравновешенным, При распространении описываемого способа уравно. вешивания на ротор 8 корректирующие устройства закрепляются на торцах ротора так, чтобы направления координатных точек этих устройств совпадали с направлениями координатных точек ротора. Величины корректирующих грузов определяются опытным путем для дано / l ного типа ротора в зависимости от фактических смещении оси х х оалансирования ротора относительно оси хл вращения его в машине.Предмет из обретенияСпособ уравновешивания роторов, собранных из отдельных дисков, для которых уравновешивание каждого диска в отдельности является обязательным, о т л и ч а ю щи й с я тем, что, с целью повышения точности уравновешивания ротора, каждый диск балансируется вместе с некоторым вспомогательным грузом, который снимается после уравновешивания диска и надевается на него только для устранения влияния на точность уравновешивания ротора несовпадения биения диска на центре ротора с биением диска на оправке балансировочной машины.147830 Н 1 д Б фиг. Р Составитель описания М. А. Хесин Редактор Л. М. СтрувеТехред А А. Камышникова Корректор Г. КудрявцеваПодп. к печ. 15.Иг Формат бум. 20)(108/16 Объем 0,26 изд. л. Зак 6206 Тираж 900 Цена 4 коп. ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М, Черкасский пер., д, 2/6. Типография ЦБТИ, Москва, Петровка, 14.12

Смотреть

Заявка

665472, 04.05.1960

Осадченко В. С

МПК / Метки

МПК: G01M 1/30

Метки: роторов, отдельных, каждого, уравновешивание, отдельности, является, дисков, уравновешивания, диска, собранных, обязательным, которых

Опубликовано: 01.01.1962
