Установка для групповой обработки деревьев

Номер патента: 1298081

Авторы: Самодов, Коробов, Красильников, Дорин

Скачать ZIP архив.

Текст

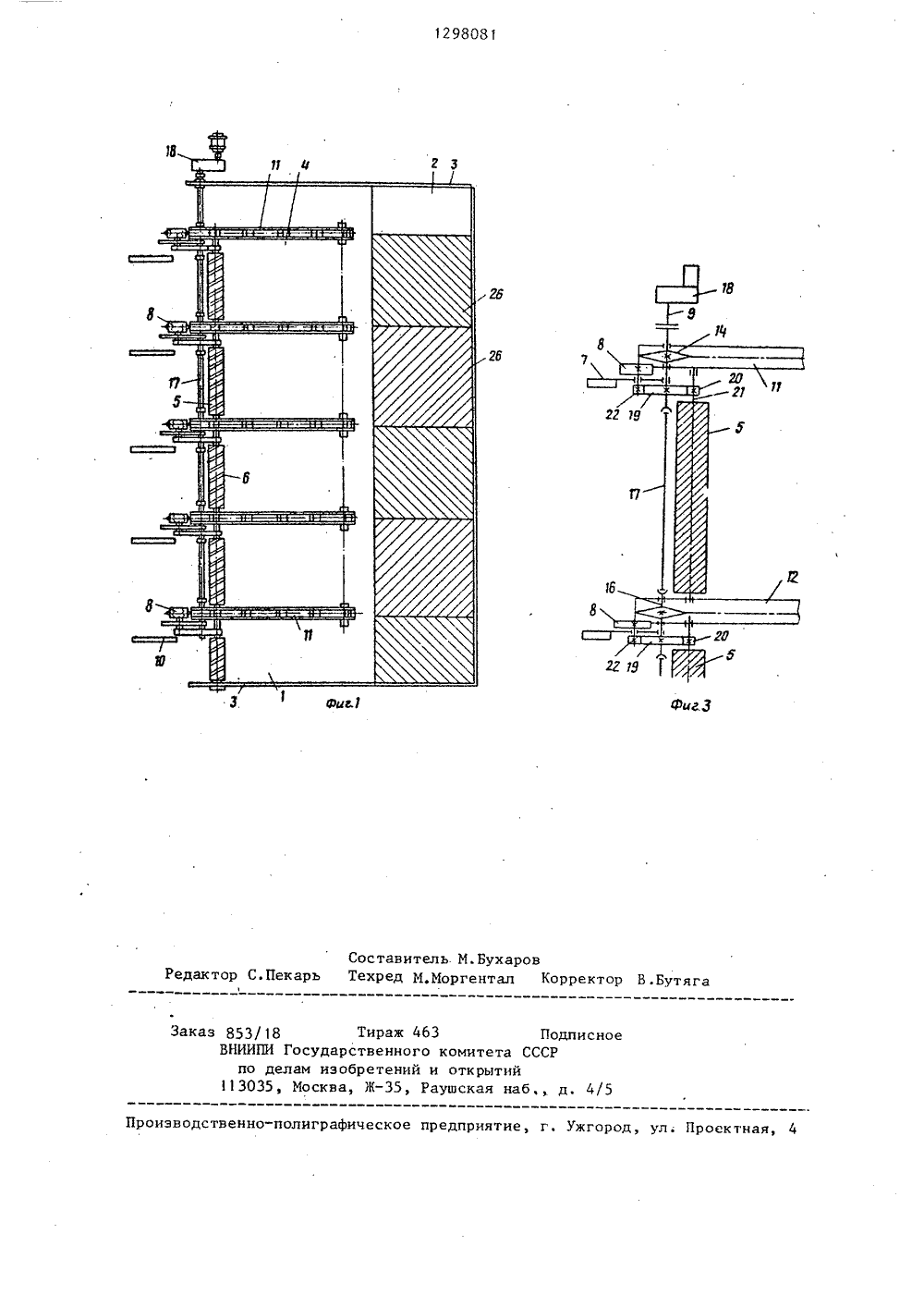

(19) 51)4 В 27 1, 1/ ИСАНИЕ ИЗОБРЕТЕНИЯ ТО ледо торскии гети одов,1976.СССР1979. ПОВОЙ ОБРАОВКА ДЛЯ ГВЬЕВетение отнорабатывающь - повышеупрощениееталлоемко(54) УСТА БОТКИ ДЕРЕ (57) Изоб и деревоо ности, Цел тельности итсяк лесно омышле аждого дерева вальц ифицирует процесс о 2 з.п. ф-лы, 3 ил. ращении то инте ие производи- конструкции и ти. Установка тки от сучье ниж ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ МУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельстИф 609621, кл. В 27 С 1/00,Авторское свидетельствоУ 763096, кл. В 27 Ь 1/02,содержит бункер 1, образованный боковой наклонной стенкой 2, торцовымистенками и поперечным наклоннымтранспортером (Т) 4, шнеки 5 с режущими кромками и поворотные упоры 7.Шнеки размещены в верхней части Т.Упоры снабжены приводным . вальцами 8,установленными над шнеками. Шнеки,вальцы и упоры связаны кинематически сприводным валом Т. Ось упора совмещенас осью вращения приводного вала Т. Упоры имеют ограждения 1 О, размещенные завальцами и Т. После загрузки пачкидеревьев в бункер 1 процесс обработкиосуществляется путем последовательного перемещения деревьев Т вверхи последующего обрушения их вниз.В верхней части Т деревья обрабатываются шнеками при одновременномобработки, который осуществляетсяза счет круговой циркуляции деревьевтранспортером 4. Упоры 13 перемещаютнижние деревья к упорам 7, где каждое дерево встречает на своем путишнеки 5, которые своими режущимикромками 6 срезают нижние сучья, приэтом во время работы вальцов 8, которые поворачивают деревья, процессобрезки сучьев интенсифицируется,Затем деревья поочередно выжимаютсякверху и падают в направлении центрабункера 1 и к стенке 2, где происходит дополнительная обработка деревьеврежущими элементами 26. Срезанные сучья по лотку 24 поступают на выноснойтранспортер. После обработки пачкидеревьев упоры 7 ставят в положениевыгрузки, при этом вальцы 8 располагаются ниже ограждений 10. Обработанные стволы попадают на приемную эстакаду 25 и выносятся из установки.Применение предлагаемой установкипозволит повысить производительностьэа счет интенсификации обработки, связанной с активным надвиганием деревьевна шнеки и проворачиванием деревьев,Кроме того, за счет использованияодного привода упрощается конструкцияи снижается металлоемкость,1, Установка для групповой обработки деревьев, содержащая бункер, образованный боковой наклонной стенкой, торцовыми стенками и поперечным наклонным транспортером, шнеки с режущими кромками и поворотные упоры, от л и ч а ю щ а я с я тем, что, с целью повьппения производительности, упрощения конструкции и снижения металлоемкости, шнеки размещены в верхней части транспортера, а поворотные упоры снабжены приводными вальцами, установленными над шнеками, при этом шнеки и вальцы кинематически связаны с приводным валом транспортера,2. Установка по п, 1, о т л и ч аю щ а я с я тем, что ось поворотного упора совмещена с осью вращения приводного вала.3. Установка по пп. 1 и 2, о тл и ч а ю щ а я с я тем, что поворотные упоры снабжены ограждениями, размещенными эа вальцами и транспортером.1298081Изобретение относится к леснойи деревообрабатывающей промышленностии может быть использовано для доочистки стволов деревьев от сучьев вустановках бункерного типа. 5Целью изобретения является повышение производительности, упрощениеконструкции и снижение металлоемкости,На фиг. 1 показана установка для 10групповой обработки деревьев, видсверху; на фиг, 2 - то же, поперечныйразрез; на фиг. 3 - схема привода шнеков и вальцов.Установка содержит бункер 1, обра зованный боковой наклонной стенкой 2,торцовыми стенками 3 и поперечным наклонным транспортером 4, шнеки 5 срежущими кромками Ь и поворотныеупоры 7. Шнеки 5 размещены в верхней 20части транспортера 4, а поворотныеупоры 7 снабжены поворотными вальцами 8, установленными над шнеками 5,при этом шнеки и вальцы связаны кинематически с приводным валом 9 транспортера 4. Ось каждого поворотногоупора 7 совмещена с осью вращениявала 9. Кроме того, упоры 7 снабженыограждениями 10, размещенными зазальцами 8 и транспортером 4. Транс- ЗОпортер 4 снабжен несколькими рамами 11 с цепными контурами 12, имеющими упоры 13, а каждый контур 12имеет ведущую 14 и ведомую 15 звездочки. Ведущие звездочки 14 установлены на валах 16, которые связанымежду собой с помощью муфт (не показаны) промежуточными валами 17 и соединены с приводом 18. 11 а валах 16закреплены шестерни 19, контактирующие с шестернями 20, закрепленными1на валах 21 шнеков 5. Упоры 7 смонтированы на валах 16 совместно с вальцами 8 через шестерни 22, связанные с шестернями 19Каждый упор 7 45имеет привод поворота в виде гидроцилиндра 23, Установка снабжена лотком 24 с транспортером для уборкиотходов и приемной эстакадой 25. Боковая стенка 2 имеет режущие элементы 26.Установка работает следующимобразом,Перед загрузкой деревьев в бункер1 упоры 7 устанавливают в вертикальное положение. После загрузки включают привод 18 и начинают процессФормула из обре тения/18 Тираж 463 ПИ Государственнога к по делам иэобретений и113035, Москва, Ж, Рау иэводственно-полиграфическое Помитета СССРткрытий Ужгород, ул. Проектная,

Смотреть

Заявка

3885779, 16.04.1985

ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭНЕРГЕТИКИ ЛЕСНОЙ ПРОМЫШЛЕННОСТИ

КРАСИЛЬНИКОВ БОРИС НИКОЛАЕВИЧ, САМОДОВ ГРИГОРИЙ ВАСИЛЬЕВИЧ, КОРОБОВ ГЕРМАН БОРИСОВИЧ, ДОРИН ВЛАДИМИР ВАСИЛЬЕВИЧ

МПК / Метки

МПК: B27L 1/02

Метки: деревьев, групповой

Опубликовано: 23.03.1987
