Сепаратор для подшипников качения

Номер патента: 111325

Автор: Ерошкин

Скачать ZIP архив.

Текст

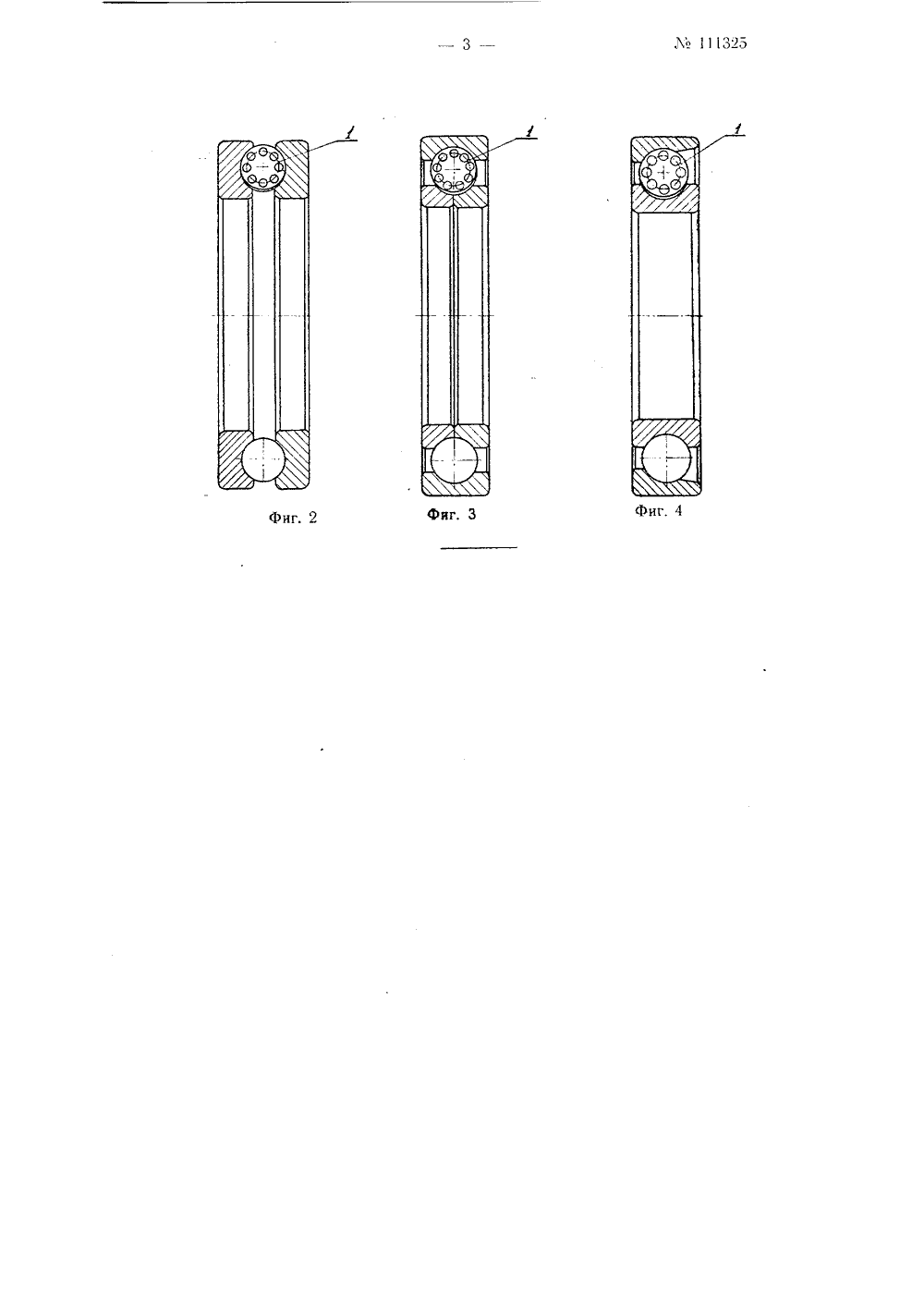

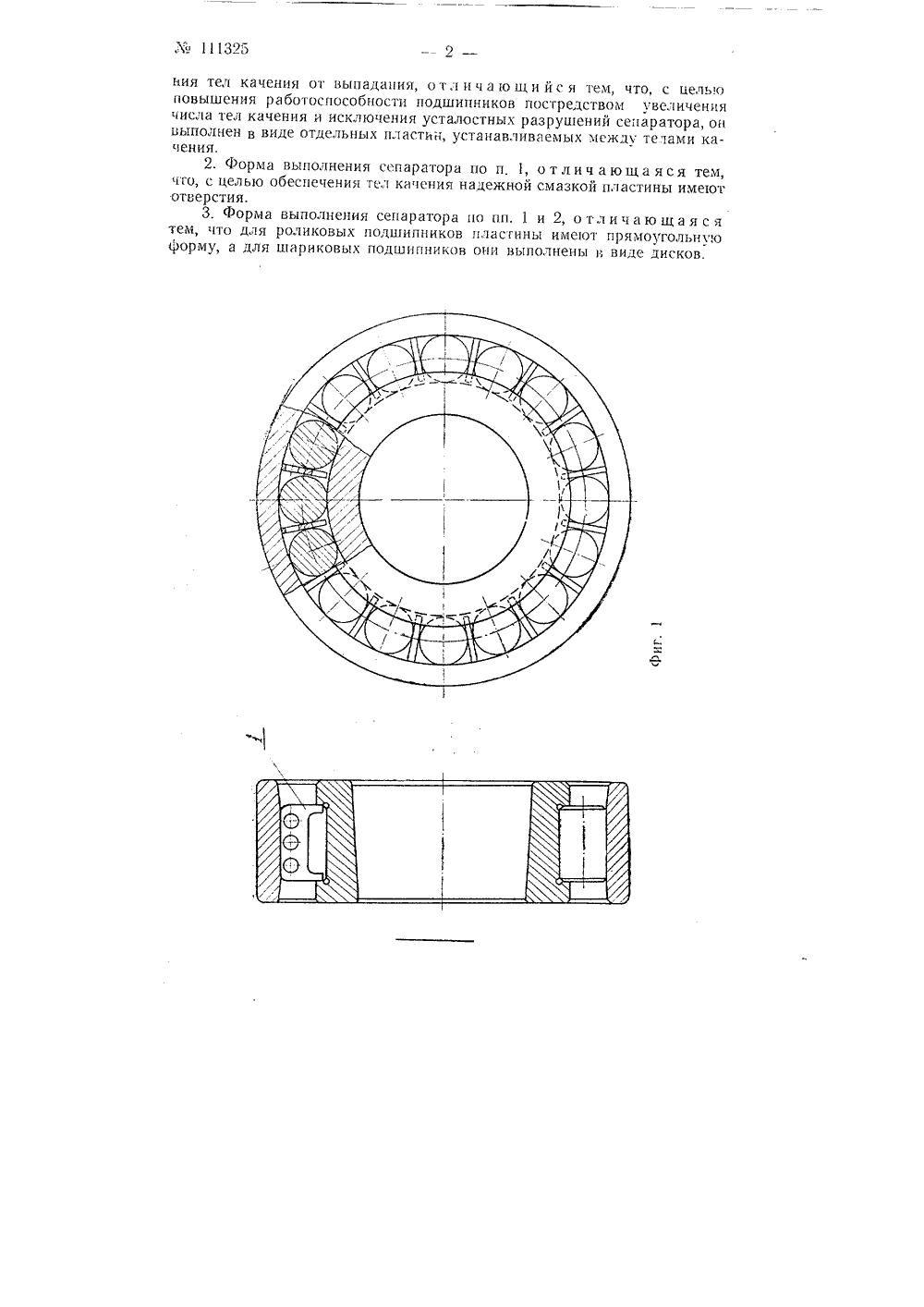

.гр; ОПИСАНИЕ ИЗОБРЕТЕН К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ езным недостатком подшипников качения с обы ньв влястся усталостное разрушеше последних, что имее агруженных подшипниках, работающих в условиях ли ударных нагрузок. Клепаные сепараторы себя нс ссивные сепараторы, в какой-то мере уменьшающие ус ия, дороги и часто стремление увеличить жесткость се к умейьшен 1 к количества тел качения и, следова ию погр:зочной способности подшипника.метом изобретения является сепаратор для подшипн ояший из отдельных пластин, расположенных между т и сепарат место в накопере- оправдыталостнье паратора, тельно, к иков качеелами кания, состчения. Преимушество такого сепаратора - повышение нагрузочной способности подшипника вследствие увеличения числа тел качения возможного благодаря малой толшипе пластин и полного устранения усталостных разрушений, а также из-за малой инерции пластин и отсутствия жесткой связи между ними.На фиг. 1 показана конструкция пластинчатого сепаратора в цилин,дрическом роликоподшипнике; на фиг, 2 - то же В упорном шарикоподшипнике; на фиг 3 и 4 - то же в радиально-упорных шарикоподшипниках.Установка пластинсепаратора в этих подшипниках возможна бла 1 одаря равномерному распределению тел качения по окружности колец, и, кроме того, наличие бортов на кольцах подшипников исключает Возможность выпадания пластин из подшипника.Пластины имеют отверстия для смазки и выполнены для роликовых подипникОВ пря.Оугольно формы, а для шариковых - В Виде д 1 скОВ. зобретени мет 1. Сепаратор при равномерном качшия (ги до для подшипник распределении оккп ка ешя 1, Серь торами я тяжело н менных и Вают, ма разрушен приводит х меньшен А. И. Ерошкин ПАРАТОР ДЛЯ ПОДШИПНИКОВ КАЧЕНИЯ1 аявлено 3 октбря 1955 г. аа Уо 2231/575689 в Л 1 инистерстно автомобильной промышленности СССРв качения, сборка которь 1 х возможна тел качения по окружности дорожек снабженных бортами для предохране111 З 25ния тел качения от вьшадания, о т л и ч а ю щ и й с я тем, что, с целью повышения работоспособности подшипников постредством увеличения числа тел качения и исключения усталостных разрушений сепаратора, он выполнен в виде отдельных пластин, устанавливаемых между течами качения.2. Форма выполнения сепаратора по п. 1, о тлич ающа яся тем, что, с целью обеспечения тел качения надежной смазкой пластины имеют отверстия.3. Форма выполнения сепаратора по пп. 1 и 2, о тл и чаю щ а я с я тем, что для роликовых подшипников пластины имеют прямоугольную форму, а для шариковых подшипников они выполнены в виде дисков.

Смотреть

Заявка

22131, 03.10.1955

Ерошкин А. И

МПК / Метки

МПК: F16C 33/51

Метки: подшипников, сепаратор, качения

Опубликовано: 01.01.1957
