Струйный аппарат для нагнетания и разрежения газа или воздуха или для установления атмосферного давления в изготовляемом при стеклодувных работах изделии

Номер патента: 78343

Автор: Волков

Скачать ZIP архив.

Текст

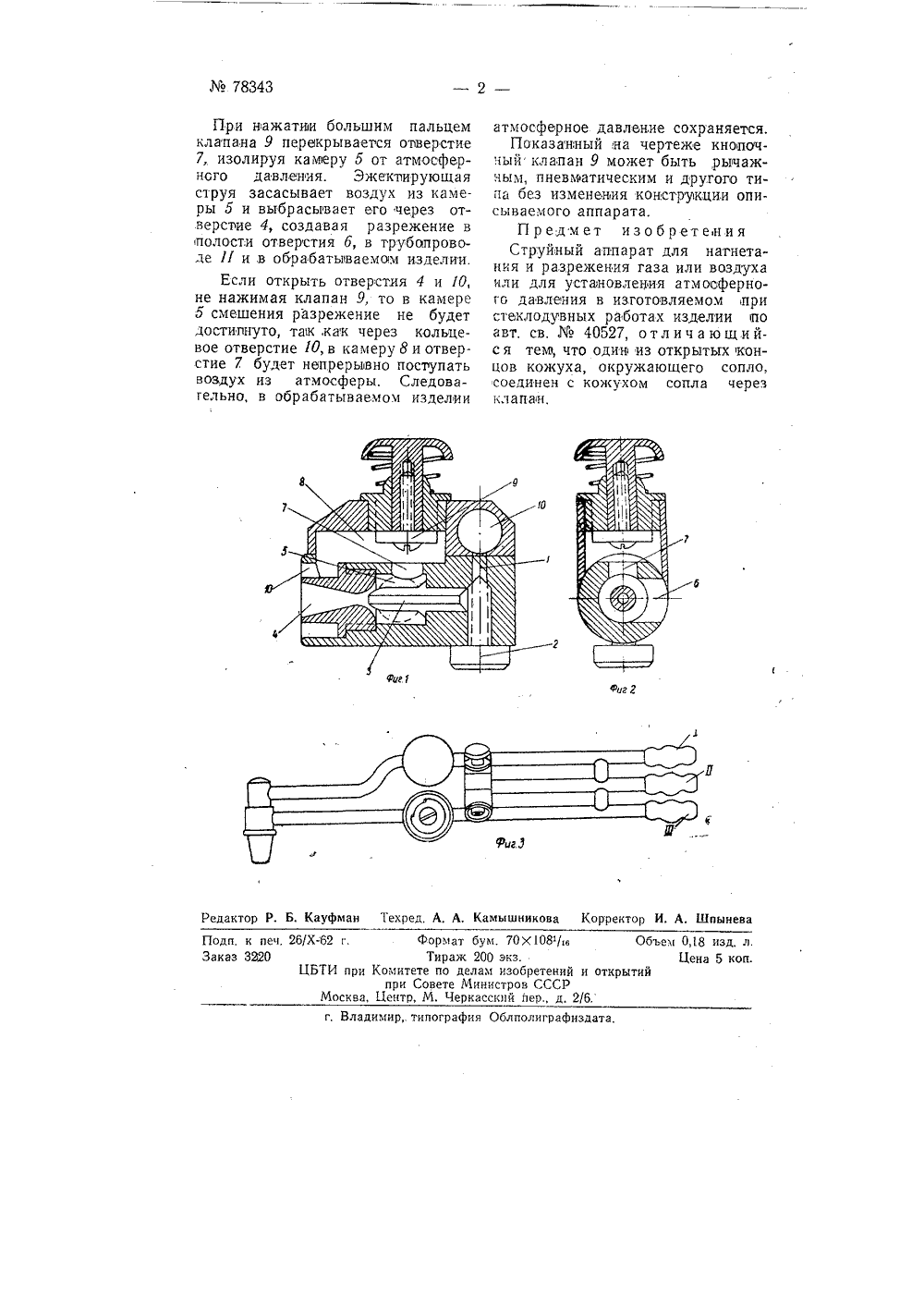

Класс 32 а, 10 М 78343 СССР ОПИСАНИЕ ИЗОБРЕТЕНИ АВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 11 твДАВ1 ,;г 1Я НАГНЕТАНИЯ И РАЗРЕЗИКЯ УСТАНОВЛЕНИЯ АТМОСФЕРНОГОВЛЯЕМОМ ПРИ СТЕКЛОДУВНЫХБОТАХ ИЗДЕЛИЙ УЙНЫЙ АППАРАТ Д ЛИ ВОЗДУХА ИЛИ Д ДАВЛЕНИЯ В ИЗГО РАа384474Совете министров СССР 20 сентября 1948 г. ям и открытиям пр 7 от 31 декабря 19 иковано 31 августа ЗаявленоКомитет пб изобретени сновное авт. св.4052 Опублг на имя того же и50 г Усовершвнствование конструкции известного аппарата по авт, ов,40527 состоит в том, что в нем применено дутье сжатым воздухом, при котором один из ощрытых концов кожуха, окружающего сопло, совдинен с кожухом сопла через клавдиан, Это устраняет дутье ртом для создания разрежения, когда требуется закрьввать пальцем отверстия окружающего охпло кожуха, что затрудняет удержание ручной стеклодувной горелки.Цикл вдувания при стеклодувных работах значительно превышает цикл разрежения как по частоте применения, так и по длигелыности во врвмени.На фиг, 1 и 2 изображен описываемый аппарат; на фиг. 3 в од из вариантов применения аппарата на ручной стеклодувной горелике, к которой газ подводится по трубопроводу 111.От трубопровода 1, подающего сжатый воздух в смвситель горелки, имеется ответвление в виде канала 1, через который сжатый воздух при открытом игольчатом: кране 2 поступает в эжектируюшее сопло 8 и отсюда выходит через диффузор выходного отверстия 4.Камера б смешения эжвктора имеет отверстие б для трубопровода П, совдиняющего камеру б с обрабытываемым изделием, и отверстие 7, соединяющее камеру б с камерой 8, имеющей клапан 9.В камеру 8 поступает атмосферное давление через кольцевое отверстие 10, окружающее диффузор выходного отверстия 4, При закрывании указательным пальцем отверстия 10 одновременно первкрывается отверстие 4, и сжатый воздух, не имея другого выхода, направляется через отверстие б и ,трубопровод 11 в обрабатываемое изделие, создавая в нем требуемое давление,Формат Тираж ри Комитете по д при Совете М сква, Центр, М. Чер6. Владимир, тип афия Облполиграфиздата. При нажатии большим пальцем клапана 9 перекрывается отверстие 7, изолируя камеру 5 от атмосферного давления, Эжекпирующая струя засасывает воздух из камеры 5 и выбрасывает его через отверстие 4, создавая разрежение в полости отверстия б, в трубопроводе П и в обрабатьвваемом изделии.Если открыть отверстия 4 и 10, не нажимая клапан 9, то в камере 5 смешения разрежение не будет достипнуто, танк,как через кольцевое отверстие 10, в камеру 8 и отверстие 7 будет непрерывно поступать воздух из атмосферы. Следовагельно, в обрабатываемом изделии атмосферное давление сохраняется.Показанный,на чертеже кнопочный клапан 9 может быть,рычажным, пневматическим и другого типа без изменения конструкции описываемого аппарата.Прегдмет изобретенияСтруйный аппарат для нагнетания и разрежения газа или воздуха или для установления атмосферного давления в изготовляемом при стеклодувных работах изделии по авт. св,40527, отл и ч а ю щ и йся тем, что один 1 из открытых концов кожуха, окружающего сопло, соединен с кожухом сопла через клапан,

Смотреть

Заявка

384474, 20.09.1948

Волков Д. А

МПК / Метки

МПК: C03B 9/02

Метки: атмосферного, работах, давления, изделии, аппарат, воздуха, изготовляемом, нагнетания, газа, разрежения, установления, стеклодувных, струйный

Опубликовано: 01.01.1949
