Формирователь импульсов напряжения треугольной формы

Номер патента: 561285

Автор: Недбай

Скачать ZIP файл.

Текст

Смотреть

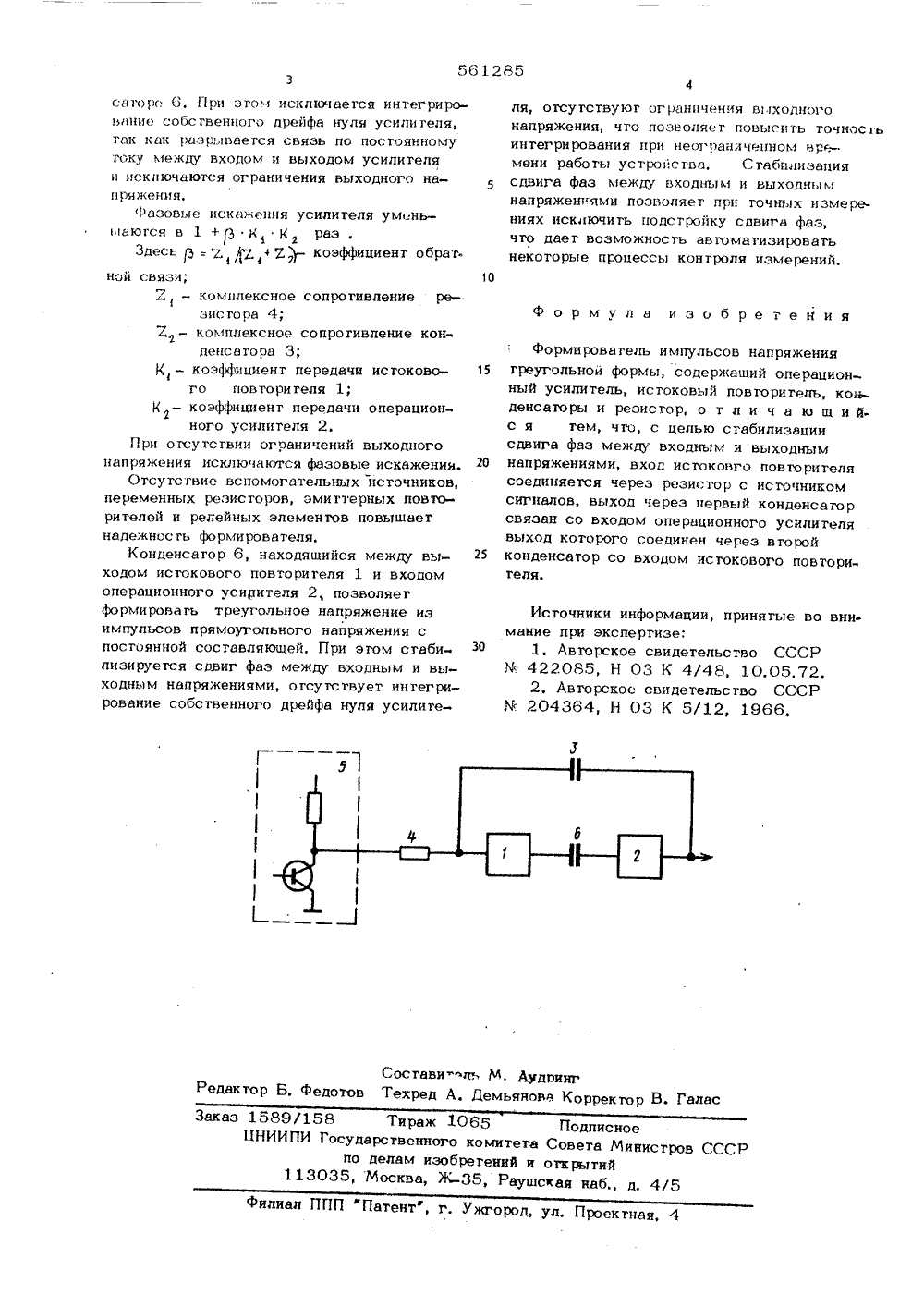

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(45) Дата опубликования описания 12,08,77(51) М. Кл.2 Н 03 К 5/12 Государственный номнтет Совета Миннстроа СССР по делам изобретений н открытий(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ НАПРЯЖЕНИЯ ТРЕУГОЛЬНОЙ ФОРМЫ1Изобретение относится к радиотехнике,предназначено для испопьзования в радиотехнических установках различного назначения, в частности в радиолокационной иконтрольно-измерительной технике,Известен формирователь импульсов напряжения, содержащий операционный усили-,тель, резистор, конденсаторы и усилительввода начальных условий 1.Однако данное устройство не обеспечи.вает формирования треугольного напряжения,Наиболее близок к предлагаемому формирователь импульсов напряжения треугольной формы, содержащий операционный усилитель, истоковый повторитель, конденсаторы и резистор 2).Данному устройству присуща нестабильность сдвига фаз между входным и выходным напряжениями,Цель изобретения -сгабизтизация сдвигафаз между входным и выходным напряжениями.С этой целью вформирователе импульсовнапряжения треугльной формы, содержащем операционный усилитель, ис токовый повторитель, конденсаторы и резистор, входисгокового повторителя соединяется черезрезистор с источником сигналов, выходчерез первый конденсатор связан со входом операционного усилителя, выход которого соединен через второй конденсаторсо входом истокового повторителя,На чертеже представлена структурнаящ электрическая схема.Формирователь импупьсов напряжениятреугольной формы соедржит истоковыйповторитель 1, операционный усилитель 2,выход которого соединен со входом исто-.15 кового повторителя через конденсатор 3,а вход истокового повторителя через резистор 4 соединяется с источником сигнала 5. Между выходом истокового повто.ритепя и входом операционного усилителя20 включен раздепигельный конденсатор 6.Выход операционного усилителя является выходом устройства,Устройство работает следующим образом,Постоянную составляющую входного напря 25 жения выделяют на раздепигельном конпен561285Состави" чг М, АудрингРедактор Б. федотов Техред А, Демьянова Корректор В. Гапас Заказ 1589/158 Тираж 1065 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж 35, Раушская наб., д. 4/5Филиал ППП "Патент, г. Ужгород, уп. Проектная, 4 саторе 6. При этом искпючаегся интегрирование собственного дрейфа нуля усилителя,так как разрывается связь по постоянномутоку между входом и выходом усилителяи исключаются ограничения выходного напряжения.Фазовые искажения усилителя ум нььаютсч в 1 +3 КК РазЗдесь д: у "7 ;7, коэффициент обрат.Ч 1 ной связи;2 - комплексное сопротивпение резистора 4;- комплексное сопротивпение кон 2денс а тора 3;К - коэффициент передачи истокового повторителя 1;К - коэффициент передачи операцион 2ного усилителя 2.При отсутствии ограничений выходного напряжения исклю иются фазовые искажения.Отсутствие вспомогательных источников, переменных резисторов, эмиттерных повторителей и репейных элементов повышает надежнос ть формирователя.Конденсатор 6, находящийся между выходом истокового повторителя 1 и входом операционного усилителя 2, позволяет формировать треугольное напряжение из импульсов прямоугольного напряжения с постоянной составляющей. При этом стабилизируется сдвиг фаз между входным и выходным напряжениями, отсутствует интегрирование собственного дрейфа нуля усилите пя, отсутствуют ограничения в 1 ходногонапряжения, что позволяет повысить точностьинтегрирования при неограниченном вре; -мени работы устройства, Стабилизациясдвига фаз между входным и выходнымнапряжетп ями позволяет при точных измерениях искаючить подстройку сдвига фаз,что дает возможность автоматизироватьнекоторые процессы контроля измерений,формула изобретения формирователь импульсов напряжения 15 треугопьной формы, содержащий операционный усипитепь, истоковый повторитепь, конденсаторы и резистор, о т и и ч а ю щ и йс я тем, что, с целью стабилизациисдвига фаз между входным и выходным 20 напряжениями, вход истоковго повторителясоединяется через резистор с источникомсигналов, выход через первый конденсаторсвязан со входом операционного усипитепявыход которого соединен через второй 25 конденсатор со входом истокового повтори.геля. Источники информации, принятые во внимание при экспертизе:З 0 1, Авторское свидетельство СССРИо 422085, Н 03 К 4/48, 10,05 72,2, Авторское свидетепьство СССРМ: 204364, Н 03 К 5/12, 1966,

Заявка

2118699, 01.04.1975

ПРЕДПРИЯТИЕ ПЯ М-5344

НЕДБАЙ ГРИГОРИЙ АЛЕКСАНДРОВИЧ

МПК / Метки

МПК: H03K 5/12

Метки: треугольной, формирователь, импульсов, формы

Опубликовано: 05.06.1977
