Устройство для контроля вращения флгсamp; ьр, t-f э л s кт р о д в и г at е л е и” 1 1orr. v4i

Номер патента: 419747

Авторы: Ральцев, Прохоренко, Белоцерковский

Скачать ZIP архив.

Текст

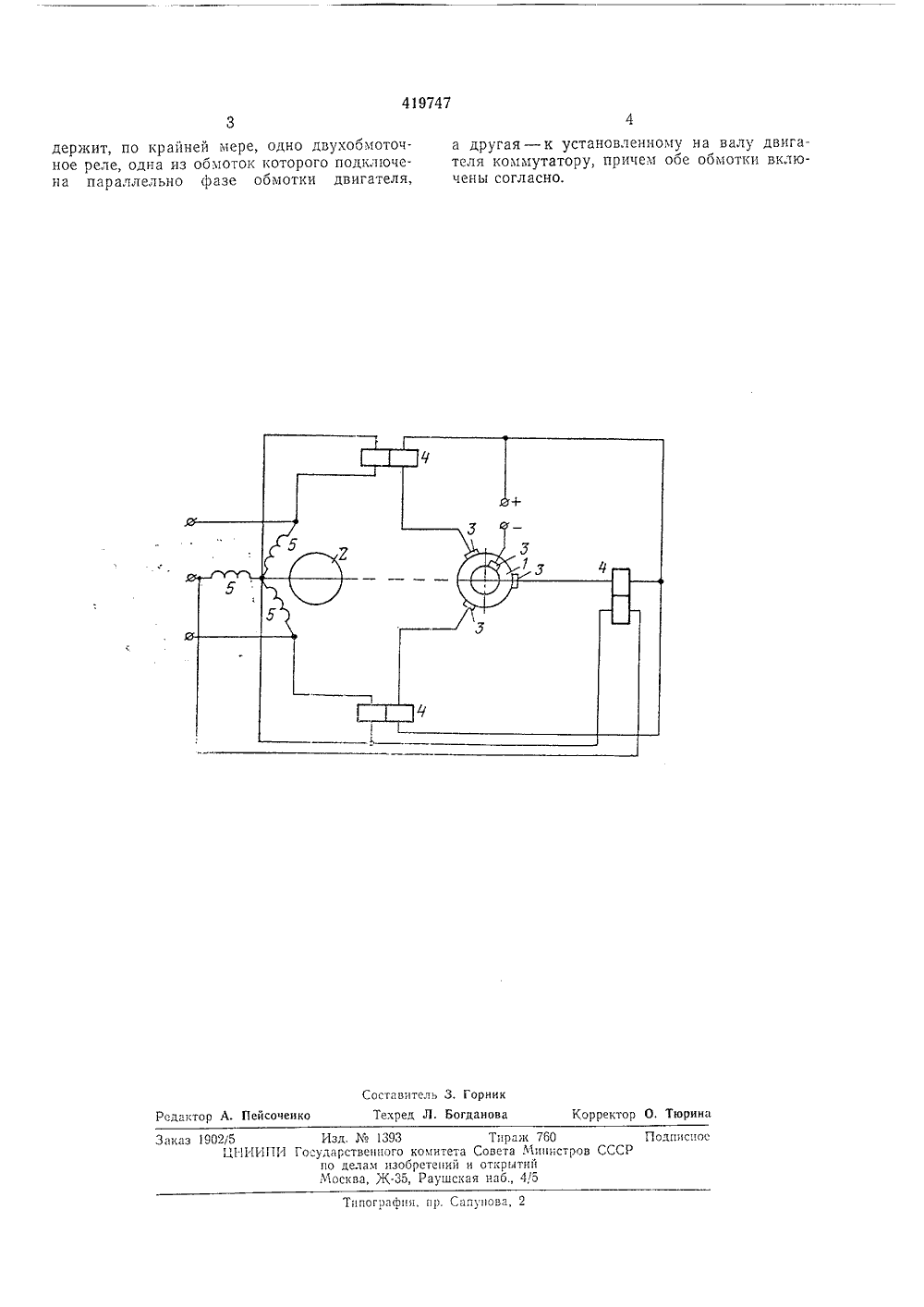

(32) Приоритет осударственный ивнитетСовета Министров СССРоо делам изобретенийи отнрытий 53) УДК 621.313,13-133..3 (088.8) етень Че публиковано 15.03.74. ата опубликования описания 06.08.74 2) Авторы изобретения(54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ВРАЩЕРЛ ЕКТРОДВИГАТЕЛ ЕЙ 2 Изв шагов имуще Для сти за жит, п реле,парал гая -коммуедмет изооретенн ша о чм:устрово д вых эле тродвпг щсственно в стар ющееся тем, дежностп и эфф.ц гх пре ме. отл пч аовь 1 шенпя наты, оно соестно устройство для контроля вращения ых электродвигателей, работающих прественно в старт-стопном режиме.повышения надежности и эффективно- щиты, предлагаемое устройство содеро крайней мере, одно двухобмоточное одна из обмоток которого подключена лельно фазе обмотки двигателя, а друк установленному на валу двигателя татору. Обе обмотки включены согласно. 1 На чертеже дана принципиальная схема описываемого устройства применительно к трехфазному шаговому электродвигателю,Устройство содержит диск 1 коммутатора, 15 жестко закрепленный на валу ротора 2 шагового электродвигателя, и неподвижные токосъемники 3, число которых равно числу фаз электродвигателя. К токосъемникам подключелы первые обмотки двухобмоточых реле 4, 20 вторые обмотки которых подсоединены к фазам 5 электродвигателя.В исходном состоянии, когда электродвигатель находится под напряжением, токосъемники 3 устанавливаются так, чтобы питание ог 25 них подавалось на первые обмотки реле 4 только в период отсутствия сигнала па вторых обмотках реле. Такое расположение токосъемников позволяет заполнить через первые обмотки реле паузу между импульсамн, посту- "О пающими от фаз электродвигателя на вторые обмотки реле, и обеспечить непрерывное в нормальном режиме питание реле за счет поочередного включения обмоток, ампервитки каждой из которых достаточны для удержания якоря реле.При работе электродвигателя на различных скоростях все реле наодятся в притянутом состоянии, В случае потери шага, исчезновения напряжения на какой-нибудь обмотке электродвигателя или токосъемниках, а также при остановке в результате перегрузки нарушается синхронизм подачи импульсов на двухобмоточные реле и появляется пауза. Реле отключается и выдает аварийный сигнал,Устройство обеспечивает контроль работы шаговых электродвигателей в том случае, если нх динамические ошибки не превышают одного шага, т. е. двигателей, работающих преимущественно в старт-стопном нли аналогичном рсжпмс.419747 Составитель 3. Горник Техред Л. Богданова Корректор О, Тюрина Редактор А. Пейсоченко Заказ 902/5 Изд.1393 Тираж 760 Подписное Ы 1.1 ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и откргятпй Москва, Ж, Раушская наб., 4,5Типография, ир. Сапмнова, 2 3держит, по крайней мере, одно двухобмоточное реле, одна из обмоток которого подк;почена параллельно фазе обмотки двигателя,а другая - к установленному на валу двигателя коммутатору, причем обе обмотки включены согласно,

Смотреть

Заявка

1481102, 12.10.1970

А. В. Ральцев, В. А. Прохоренко, А. А. Белоцерковский

МПК / Метки

МПК: G01R 31/34, H02K 37/00

Метки: вращения, р•, флгсamp, 1orr

Опубликовано: 15.03.1974

Код ссылки
