Направляющий ролик для ударного рельса при разгонке зазоров железнодорожных рельсов

Номер патента: 3150

Авторы: Шумилов, Москвин

Скачать ZIP файл.

Текст

Смотреть

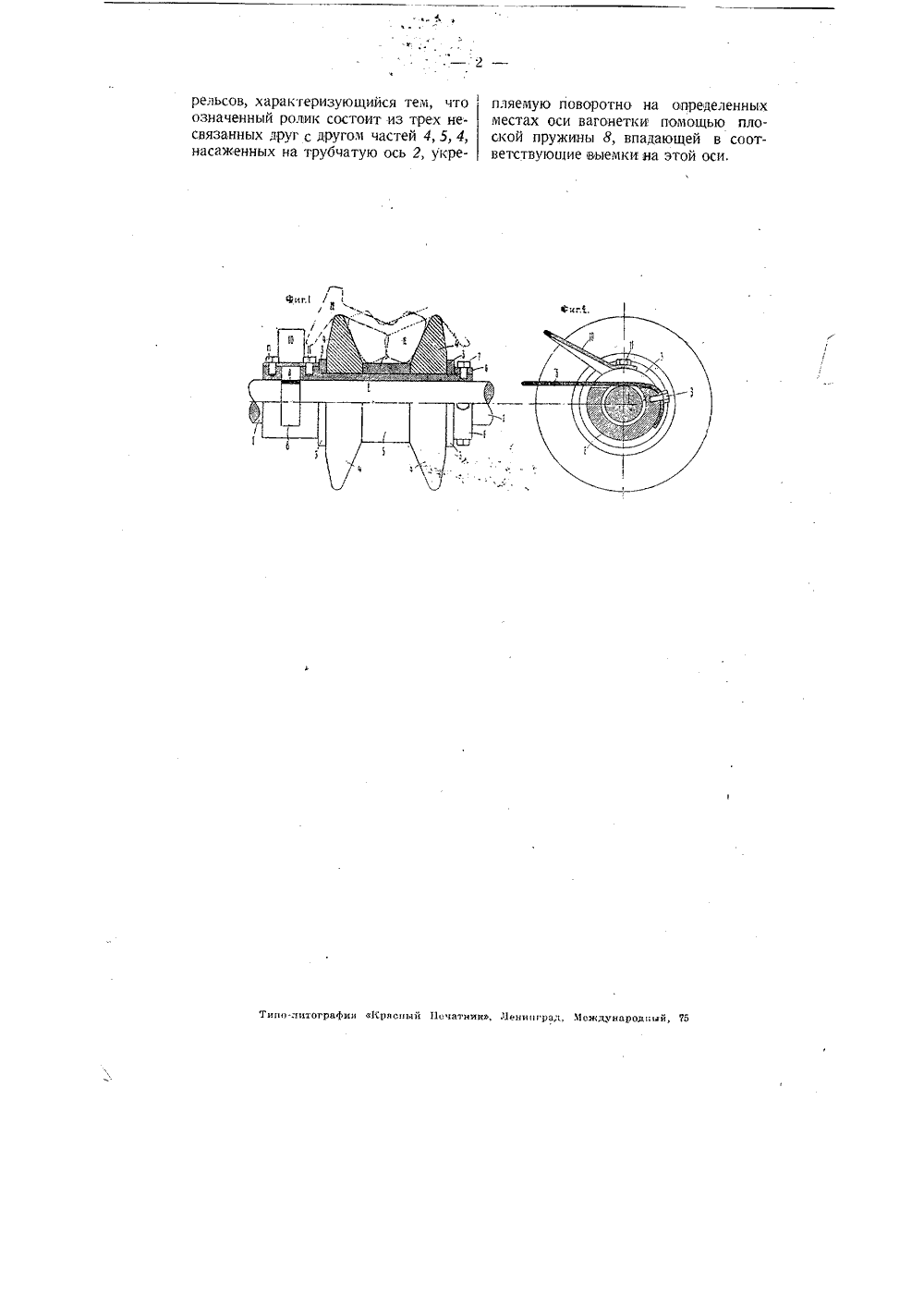

Яо АТЕНТ НА ИЗОБРЕТЕНИЕ/Уо и к- фСАН дарн ого рельса придор. рельсов,направляющего ролика разгонке зазоров атенту А. Н, Шумилова и С. Н. Моск 18 мая 1925 года (заяв, свид.на, заявленному893) О выдаче патента опубликовано 80 июня 1927 года. Действие патент распространяется на 15 лет от 80 июня 1927 г, РЕДМЕТ ПАТЕНТА Направляю щ ельса при разлик для ударного зазоров жел, дог Предлагаемое изобретение имеет целью экономить рабочую силу и обеспечить большую безопасность рабочих, работающих на ударном рельсе,На фиг. 1 и 2 изображены продольный и поперечный разрезы оси вагонетки, снабженной предлагаемым направляющим роликом.На ось 1 вагонетки насаживается свободно трубчатая ось 2, которая, перемещаясь свободно вдоль оси вагонетки, может быть закреплена в двух крайних положениях на оси при помощи плоской пружины 8 и двух выточек на оси вагонетки. Для перемещения трубчатой оси отжимают рукой пружину 8 в сторону рукоятки 10. На трубчатой оси 2 свободно вращается катушка, состоящая из двух шайб 3, двух дисков 4 и промежуточного цилиндра 5. Все части катушки вращаются на трубчатой оси 2 совершенно независимо друг от друга. Части 3, 4 и 5 катушки закрепляются на трубчатой оси 2 кольцом б и четырьмя стопорными болтиками 7. Плоская пружина 8 закреплена на трубчатой оси 2 болтом 9, Рукоятка 10 соединена с трубчатой осью 2 двумя болтиками 11.Ударный рельс 12 опирается своей головкой на цилиндр 5, а подошвой (у шейки) - на один из дисков 4, Таким образом, устраняется необходимость раскатывать ударный рельс, вращая 1колеса вагонетки. Рельс опирается на оси вагонетки, имея во всех своих точках касания части катушки, вращающиеся независимо одна от другой, что дает возможность исключить трение скольжения при движении рельса по катушке./ о-литограФня Красный 11 счатник, 11 енннград, Международный, 75 рельсов, характеризующийся тем, что означенный ролик состоит из трех несвязанных друг с другом частей 4, 5, 4, насаженных на трубчатую ось 2, укрепляемую поворотно на определенных местах оси вагонетки помощью плоской пружины 8, впадающей в соответствующие выемки на этой оси.
