Номер патента: 2717

Автор: Брусиловский

Скачать ZIP архив.

Текст

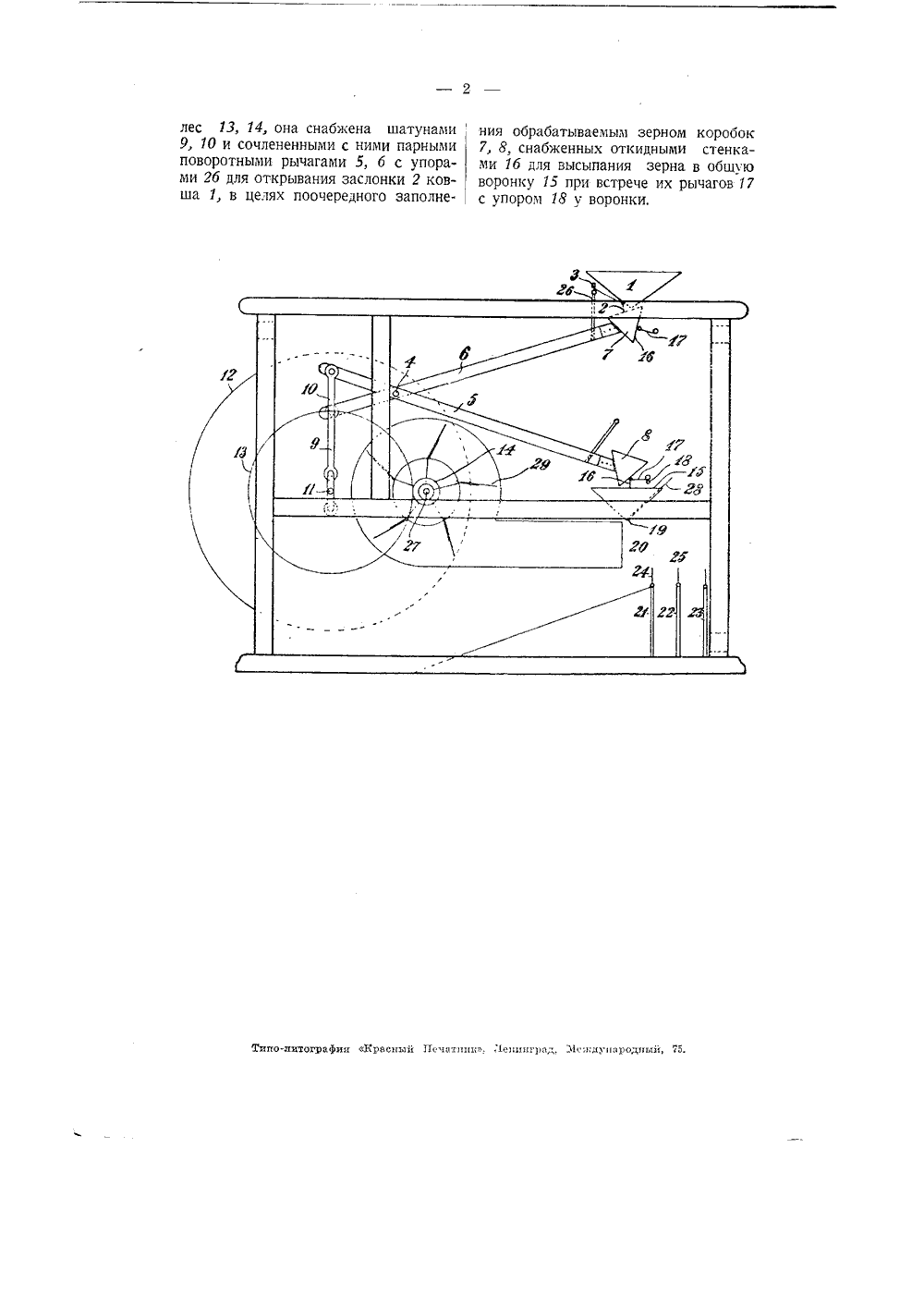

:. гПАТЕНТ НА ИЗОБРЕТЕНИЕ Класс 45 е, ",ОПИСАНИЕ сортировки для зерна. К патенту Я. А. Брусиловского, заявленному 11 августа 1924 г. 1 ваяв, свид, Мв 78788).О выдаче патента опубликовано ВО апреля 1927 года. Действие патента распространяется на 15 лет от 15 сентября 1924 г.лгкдмвт плтентл. Предлагаемое изобретение имеет целью использовать вес зерна для приведения в действие вентилятора сорти-, ровки.Изображенная схематически на чертеже в вертикальном разрезе сортировка состоит из станка, вверху которого помещается засыпной ковш 1 с отверстием для зерна, регулируемым, шарнирной заслонкой 2 с рычажком 3.На оси 4 насажены поворотные рычаги 5 и б, на одном конце которых находятся коробки 7 и 8, а другой конец соединен шатунами 9 и 10 с коленчатым валом 11, на котором заклинены маховик 12 и зубчатое колесо 13. Зерно из ковша 1, при открытии посредством упора 26 шарнирной заслонки 2, сыплется в коробку 7, которая, под действием тяжести зерна на одну сторону оси 4, начинает дви-гаться вниз и посредством шатуна 9и коленчатого вала 11 приводит в движение маховик 12 и при помощи зубчатой передачи 13 и 14 крыльчатый вентилятор 29 на оси 27. Коробка 7, достигнув своего нижнего предела, автоматически освобождается от зерна,падающего в общую воронку 15, благодаря Откидной стен(е 1 б, которая От- (рывается, вследствие зацепления рычага 17 за неподвижный роликовый упор 18. Таким образом. во время движения вниз одной коробки с зерном, вторая коробка без зерна движется вверх. Такое беспрерывное движение рычагов 5 и б заставляет посредством коленчатого вала 11 приводить в движение вентилятор 29. Зерно из общей воронки 15, через нижнее отверстие 19, регулируемое заслонкой 28, равномерною струею выпадает в пространство 20, где под действием сильной струи воздуха из вентилятора зерно очищается от пыли и в соответствии с тяжестью зернышек откидывается в отделения 21, 22 и 23, регулируемые подвижными стенками 24 и о 5 Сортировка для зерна с вентилятором, отличающаяся тем, что для вращения вентилятора 29 помощью кривошипного валика 11 и зубчатых колес 13, 14, она снабжена шатунами9, 10 и сочлененными с ними парными поворотными рычагами 5, б с упорами 2 б для открывания заслонки 2 ковша 1, в целях поочередного заполне. ния обрабатываемым зерном коробок 7, 8, снабженных откидными стенками 1 б для высыпания зерна в обшую воронку 15 при встрече их рычагов 17 с упором 18 у воронки.

Смотреть

Заявка

78788, 12.08.1924

Брусиловский Я. А

МПК / Метки

МПК: B07B 11/00

Метки: зерна, сортировка

Опубликовано: 15.09.1924
