Установка для испытания грунта статической нагрузкой

Номер патента: 256321

Автор: Малеваный

Скачать ZIP архив.

Текст

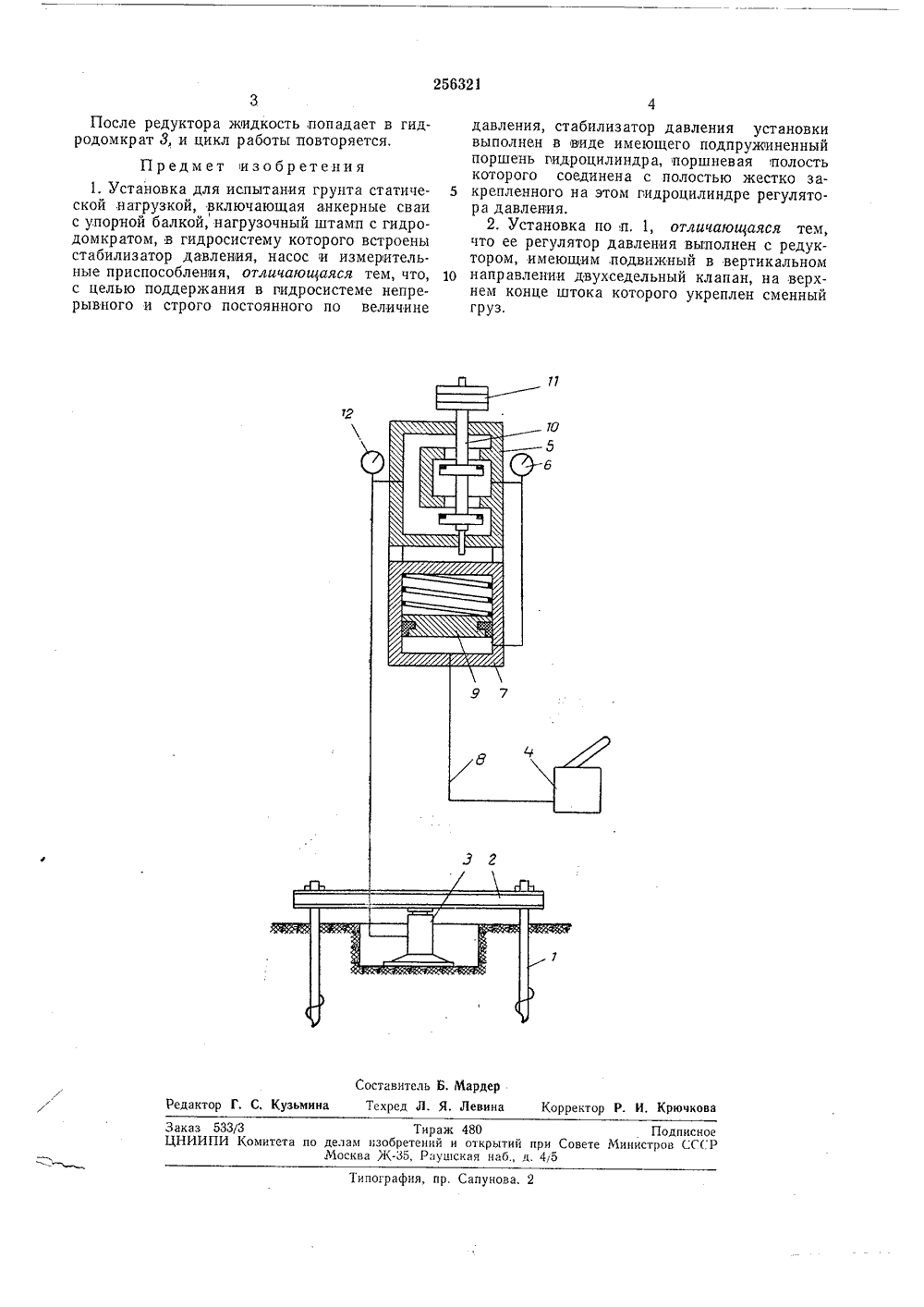

О П И С А Н И Е 25632ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соъатскиз Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 12.7.1968 (М 1244048/29-14) Кл, 421, 2 исоединением заявк оритет Комитет по делам зобретеиий и открыти при Совете Министров СССРОпубликовано 04.Х 1.1969, Б Дата опубликования описан Авто изоб. А, Малеваный ия Заявител ЛЯ ИСПЫТАНИЯ ГРУНТАСКОЙ НАГРУЗКОЙ УСТАНОВКАСТАТ дуктор 5, м направверхнем сменный Известны установками для испытания грунта статической нагрузкой, включающие анкерные сваи с упорной балкой, натрузочный штамп с гидродомкратом, в гидросистему которого встроены стабилизатор давления, насос и измерительные приспособления.Цель изобретения - поддержать в гидросистеме непрерывное и строго постоянное,по величине давление,Достигается это тем, что стабилизатор давления установки выполнен в виде имеющего подпружиненный поршень гидроцилиндра, поршневая полость которого соединена с полостью жестко закрепленного на этом гидроцилиндре регулятора давления.Кроме того, регулятор давления выполнен с редуктором, имеющим подвижный в вертикальномм н апр авл енин двухседельный кл ап ан, на верхнем конце штока которого укреплен сменный груз.На чертеже показана принципиальная схема установки.Установка содержит анкерные сваи 1 с упорной балкой 2, нагрузочный штамп с тидродомкратом 3, насос 4, редуктор 5, манометр б, стабилизатор 7 давления.Жидкость из насоса 4 по трубопроводу 8 поступает в стабилизатор давления, выполненный в виде гидроцилиндра с подпружиненным поршнем 9. На этом гидроцилиндре жестко закреплен регулятор давления - реимеющий подвижный в вертикальноленин двухседельный клапан 10. Наконце штока клапана укреплен5 груз 11,Для эксплуатации установки давление в гидроцилиндре стаоилизатора 7 давления, замеряемое манометром б, доводится до величины,несколько превышающей м аксим ально нео б 10 ходимое для гидродомкрата 3.Жидкость, вытесняем ая подпружиненнымпоршнем 9 из гидроцилиндра стабилизатора 7,устремляется в редуктор 5. Усилие, действующее на клапан 10 при запирании редуктора,15 равно давлению после редуктора, умноженному на разницу поперечного сечения оси клапа,на в верхней и нижней части. Если это усилиеуменьшается за счет падения давления в домкрате до величины меньшей, чем вес клапана20 10 и груза 11, клапан откроется;и давлениежидкости за клапаном начнет, повышаться дотех пор, пока его величина, умноженная наразность площади поперечного сечения осиклапана, не превысит вес клапана и груза на25 нем. Клапан снова закроется. Так автоматически поддерживается постоянное давлениепосле клапана, замеряемое манометром 12.Если изменять вес груза 11, то будет изменяться давление после редуктора, так как ме 30 няются ступени нагрузки на штамп,256321 Составитель Б. Мардередактор Г, С. Кузьмина Техред Л. Я, Левина Корректор Р. И, Крючко Заказ 533/3 Тираж 480 ЦНИИПИ Комитета по делам изобретений и отк Москва Ж, РаугнскаяПодписное те Министров СССРтий при Сб., д. 415 Типография, пр. Сапунова. После редуктора жидкость попадает в гидродомкрат 3, и цикл работы повторяется. Предмет изобретения1. Установка для испытания грунта статической натрузкой, включающая анкерные сваи с упорной балкой, нагрузочный штамп с гидро- домкратом, в гидросистему которого встроены стабилизатор давления, насос и измерительные приспособления, отличающаяся тем, что, с целью поддержания в гидросистеме непрерывного и строго постоянного по величине давления, стабилизатор давления установкивыполнен в ваде имеющего подпружиненныйпоршень гидроцилиндра, поршневая полостькоторого соединена с полостью жестко за 5 крепленного на этом гидроцилиндре регулятора давления,2. Установка по п. 1, отличающаяся тем,что ее регулятор давления выполнен с редуктором, имеющим, подвижный в вертикальном10 направлении двухседельный клапан, на верхнем конце штока которого укреплен сменныйгруз,

Смотреть

Заявка

1244048

А. А. Малеваный

МПК / Метки

МПК: G01L 1/02, E02D 1/02

Метки: испытания, нагрузкой, статической, грунта

Опубликовано: 01.01.1969
