Номер патента: 22904

Автор: Товстолужский

Скачать ZIP архив.

Текст

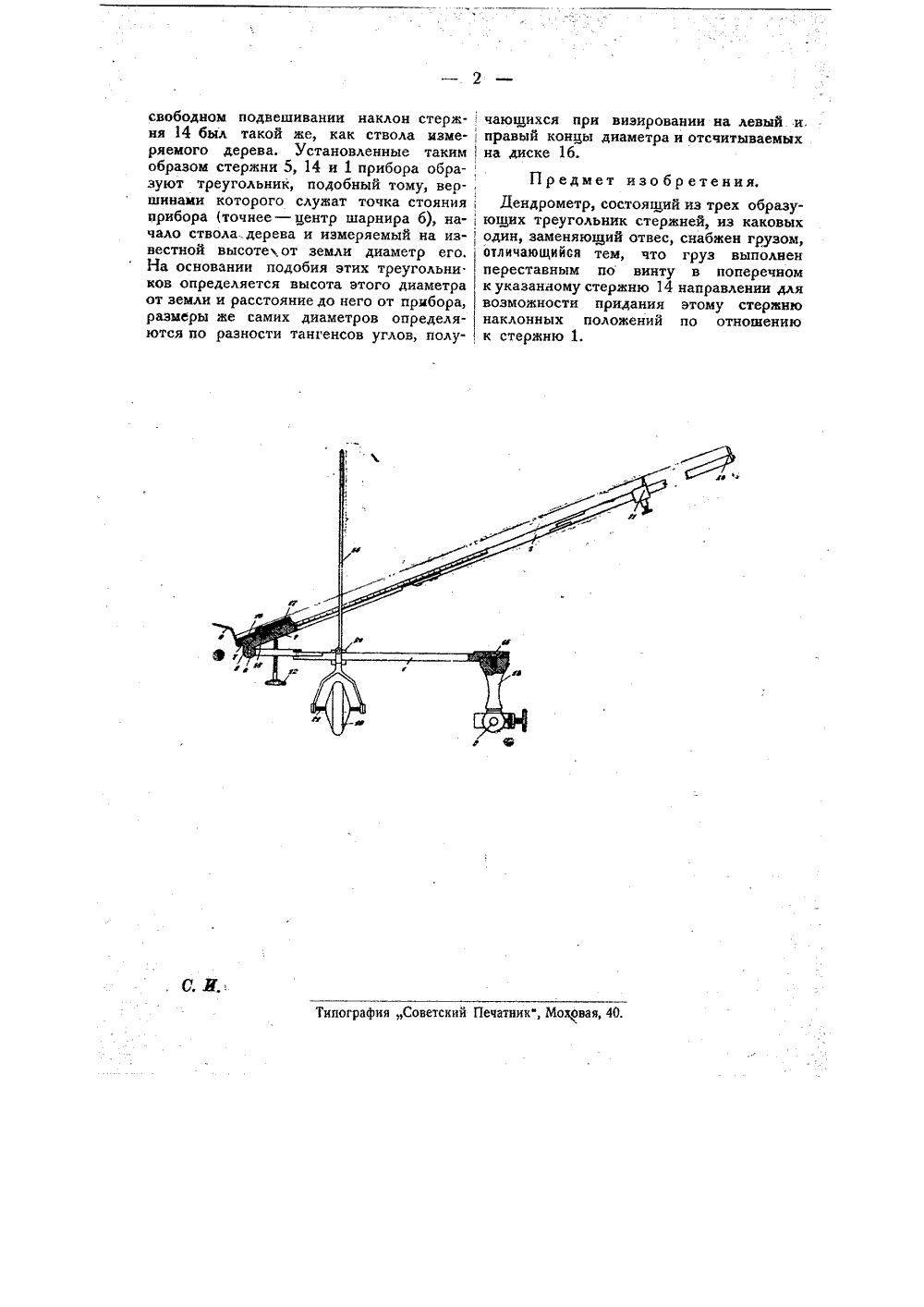

22 асс 42 Ь, 13 зооретенив. О Н ИСАНИ НД 0 за вторекое евйдетелье вторекому свидетельству Н 19 декабря 1929 года ыдаче авторского свидетельства Предлагаемый дендрометр относитсяк числу инструментов, назначаемых для определения путем визирования и на основании свойств подобных треугольни-ков в размеров дерева на корню и со1 стоящих из трех образующих треугольникстержней, из которых один, снабженный грузом, заменяет отвес, В предлагаемом дендрометре этот груз сделан переставным с целью придания указанному стержню-отвесу наклонных положений, соответствующих наклону ствола измеряемого дерева,Дендрометр, изображенный на чертеже в боковом виде, состоит из соединенных между собою шарниром 6 стержней 1 и 5 и стержня 14 (все три с делениями), подвешенного на шарнире хомутика 20, передвижного по стержню 1 и снабжен. ного внизу переставным по винту 21 грузом 19. Стержень 1 на другом своем конце соединен винтом 15 с поворотной на оси 2 втулкой 13, приспособленной для насадки на какой-либо шест или штатив, Таким образом стержень 1 может поворачиваться в горизонтальной и в вертикальной плоскостях. В части 17 стержня 5 расположена рамка 7, передвижная с помощью микрометренного винта 8, в направлении перпендикулярном к плоТовстолужякого, заявленномув, свид.б 0661).бляковано 30 сентября 1931 ода. скости стержней 1 и 5, Рамка эта снабжена щитком с отверстием 9 для глаза, на стержне 5 устроены два диоптра 10: неподвижный на конце стержня, и 11 - двигающийся по нему с помощью хомутика,Передвижения рамки 7 передаются, посредством зубчатой рейки и шестеренки 18, диску 16 для более заметного отсчета их, Поворот относительно друг друга стержней 1 и 5 делается винтом 12, пропущенным через первый из них и упирающимся в часть 17 второго стержня 5.Работа прибором производится следующим образом; поставив его на некотором расстоянии от измеряемого дерева, оавном приблизительно % высоты его, определяют путем визирования, через отверстие 9 и диоптры 10 и 11, концов вертикально и горизонтально поставленных у дерева реек известной длины в отношение между размерами у дерева и делениями шкал на стержнях, а также и на диске 16. В соответствии с найденным отношением, раздвигают стержни 5 и 1 и устанавливают на них на известных делениях передвижные диоптр 11 и стержень 14 с грузом 19, при чем последний переставляется по винту 21 так, чтобы присвободном подвешивании наклон стержня 14 был такой же, как ствола измеряемого дерева. Установленные таким образом стержни 5, 14 и 1 прибора образуют треугольник, подобный тому, веошинами которого служат точка стояния прибора (точнее в центр шарнира б), начало ствола. дерева и измеряемый на известной высоте от земли диаметр его. На основании подобия этих треугольни. ков определяется высота этого диаметра от земли и расстояние до него от прибора, размеры же самих диаметров определяются по разности тангенсов углов, полу чающихся при визировании на левый и,правый концы диаметра и отсчитываемыхна диске 16.Предмет изобретения,Дендрометр, состоящий из трех образу-ющих треугольник стержней, из каковыходин, заменяющий отвес, снабжен грузом,отличающийся тем, что груз выполнен , переставным по винту в поперечномк указанному стержню 14 направлении длявозможности придания этому стержню наклонных положений по отношению к стержню 1.

Смотреть

Заявка

60661, 19.12.1929

Товстолужский Н. О

МПК / Метки

МПК: G01B 3/06, G01B 3/08, G01B 5/02

Метки: дендрометр

Опубликовано: 30.09.1931
