Приспособление к токарному станку для повторной установки суппорта с резцом в исходное положение при массовой обработке изделий

Номер патента: 21619

Автор: Григоровский

Скачать ZIP архив.

Текст

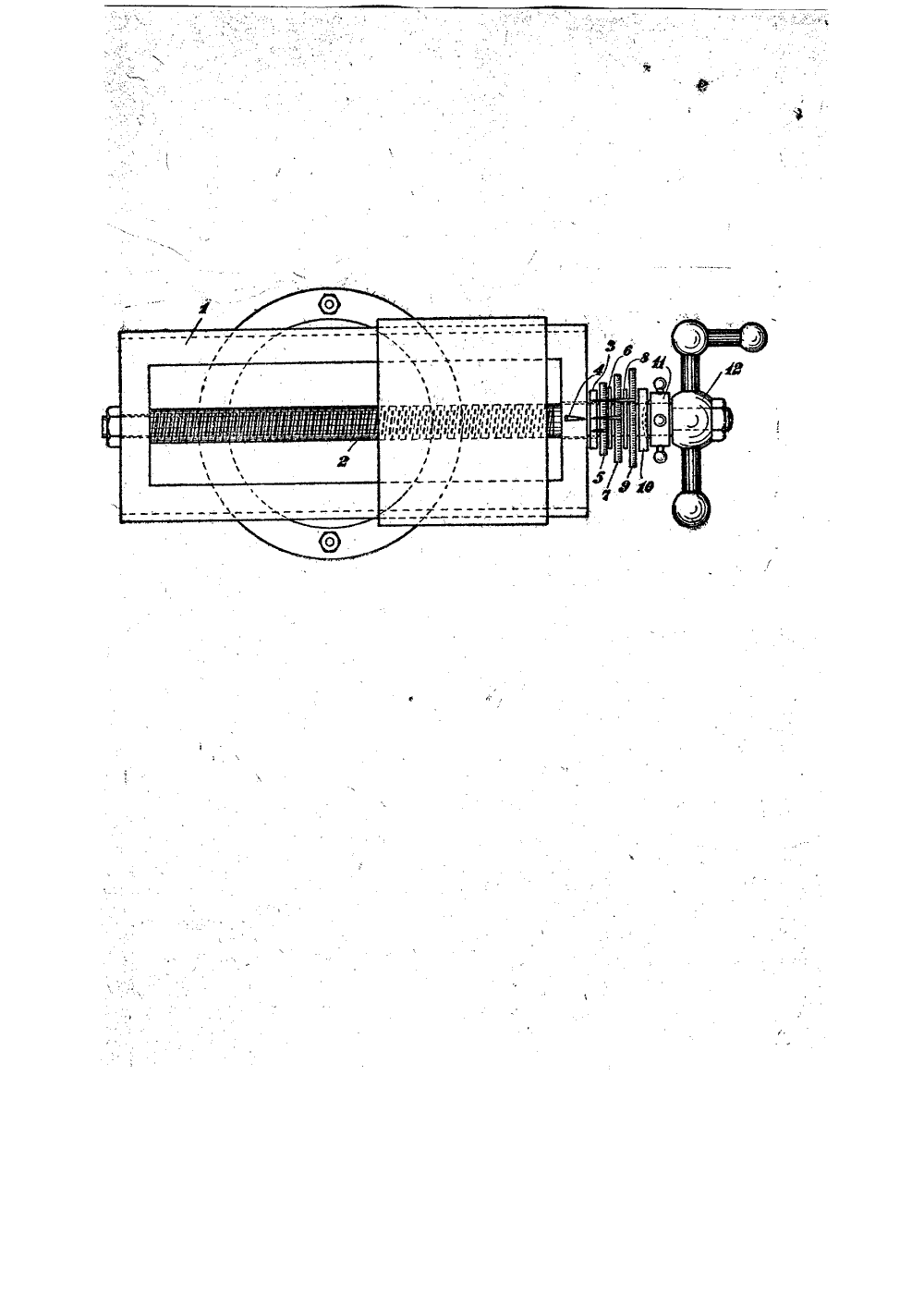

Ф ЖлассФ 9 а, Зо М 216 евидетельетво но щмретеррег 1 г.лстаку для повторной установки положение при,массовой обраизделий,К авторскому свидетельству И. И. Григор1930 года (заяв. свид.б аадачо авторского свидетольства олубл вского, заявленному 4 маМ 69500). ковано 31 июля 1931 года. Изобретение касается приспособле. йий к токарному станку для повторной установки супорта с резцом в исходное положение при массовой обработке из делий. В предлагаемом приспособлении, для возможности установки резца в одинаковые периодически повторяющиеся положения, применены кольца, свободно насаженные на ходовом винте супорта и снабженные указателями, при чем указанные кольца соответственно устанавливаются относительно друг друга и относительно неподвижного указателя и закрепляются при помощи кулачной муфты.Супорт 1 токарного станка, в котором применено указанное приспособле. иие, изображенное на чертеже в виде сверху, располагается на поперечных салазках, снабженных ходовым винтом 2 с рукояткой 12. На ходовом винте 2 имеются заплечики 3 и.10, из которых заплечик 3 связан с винтом 2 наглухо, а заплечик 10 может перемещаться под действием насаженной на винте 2 кулач. ной. муфты 11. Между заплечиками 3 и 10 не ходовом винте 2 свободно насаживаются кольца 5,7,9 и т.д., снабженные указателями, а между кольцами Д приспособления к токарноммпрокладываются пружинные шайбы б, 8 ит.дПри обработкэ на станке одинаковых изделий кольца 5, 7, 9 и т. д. сост ветственно устанавливаются относительно друг друга и относительно неподвижного указателя 4, укрепленного на. салазках. супорта, после чего они закрепляются при помощи кулачкоаой муфты 11. После каждого рабочего хода супорта, последний устанавливается для следующего хода в соответствии с указателями колец 5, 7, 9 и т, д,Предмет изобретения,Приспособление к токарному станку для повторнойустановки супорта с рез цом в исходное положение при массовой обработке изделий, отличающееся применением нескольких, снабженных ука. зателями, колец 5, 7, 9 и т. д., свободно насаженных на ходовом винте 2 поперечных салазок супорта с прокладкой между ними пружинных шайб б, 8 и т.д., закрепляемых путем сжимания их кулачной муфтой 11, после соответствующей установки их как относительно не подвижного указателя 4, так и относительно друг друга

Смотреть

Заявка

69500, 04.05.1930

Григоровский П. П

МПК / Метки

МПК: B23B 21/00, B23Q 5/34

Метки: установки, массовой, токарному, исходное, положение, обработке, повторной, станку, суппорта, резцом

Опубликовано: 31.07.1931
