Программное устройство для обнаружения неисправностей в цифровых вычислительныхмашинах

Номер патента: 203326

Авторы: Малиновский, Корытна

Скачать ZIP архив.

Текст

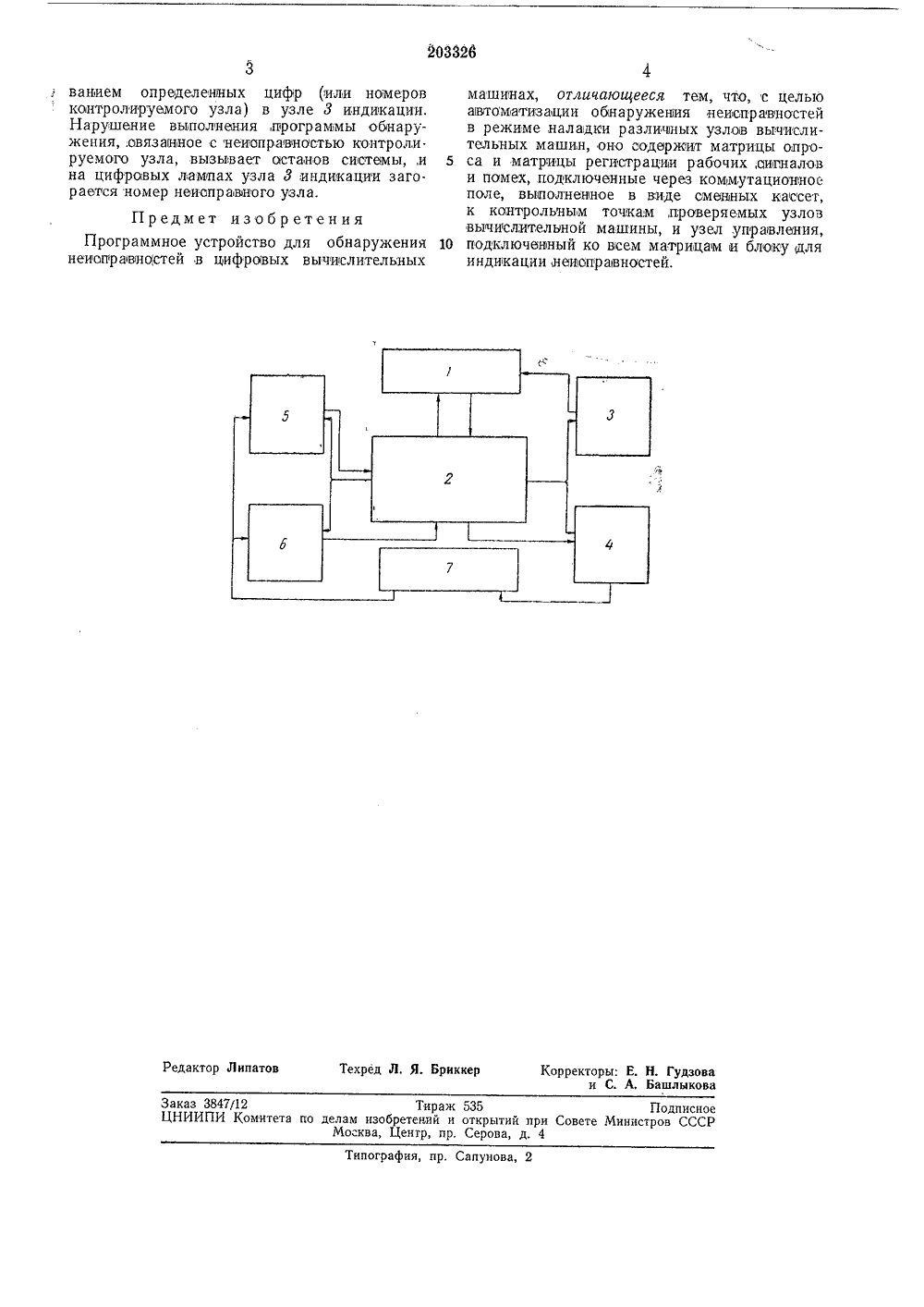

О П И С А Н И Е 2 О 3326ИЗОБРЕТЕНИЯ Сова Советских Социалистических РеспубликК АВТОРСКОМУ СВКДЕТЕДЬСТВУ Зависимое от авт, свидетельства МЗаявлено 03.1 т.1962 ( 772310/26-2с присоединением заявкиП,риоритег, 42 тп, 14/03 тет по деламений и открытийкете МинистроеСССР Ком изобреК 6061 Опубликова20 681,326.77(088,8) юллете 96 ата опубликования описания 14.Х Авторыизобретения, Корытная и Б. Н. Малиновс явитель ПРОГРАММНОЕ УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯИСПРАВНОСТЕЙ В ЦИфРОВЪХ ВЫЧИСЛИТЕЛЬНЫХМАШИНАХ онтро зласвеч Известны программные устройства для автоматичеакого обнаружения неисправностей в цифровых вычислительных машинах, вырабатывающие сигналы опроса.Предложенное устройство отличается от извесгных тем, что содержит матрицы опроса, матрицы регистрации рабочих сигналов и помех и узел управления; все матрицы через коммутационное поле подключены к контрольным точкам проверяемых узлов. Такая консгрукция устройства,позволяет автоматизировать обнаружение неисправностей в режиме наладки различных узлов вычислительной машины.На чертеже изображена блок-схема описываемого устройства.Устройство содержит пульт 1 управления, узел 2 управления, узел 8 индикации, магри. цу 4 опроса, матрицу 5 регистрации рабочих сигналов, матрицу 6 регистрации помех, коммутационное поле 7.Программное устройство подключается к контрольным точкам машины посредспвом коммутационного поля 7, на котором набирается программа обнаружения неисправностей. Программа включает, следующие опе рации:формирование управляющих признаков логических условий, правильной работы контролирувмого узла или отдельных его элементов,проверка правильности формирования управляющих,признаков,проверка контролируемой цепи на прохож. дение рабочего сигнала (импульсного или потенциального),проверка, контролируемой цепи на уровень ложного срабатывания,остановка с указанием номера неисправного узла или элемента.Число каналов матриц равно числу к лируемых узлов или элементов вычислительной машины.Каждый канал матрицы 4 связали с соответствующей контрольной точкой машины и вырабатывает сигнал в момент времени, соответствующий операции формирования или опроса, поступающий на вход того узла, работа которого контролируется. На входы матрицы 5, связанные через коммутационное поле 7 с соответствующими контрольными точками, поступают сипналы из контролируемопо узла, Автоматический переход от контроля одного узла к контролю последующего происходит только в том случае, если получен сигнал о нормальной работе предыдущего.Аналогично работает и матрица 6. Каналы матрицы 4 и входы матриц 5 и 6 управляются общими импульсами дешифратора у 2 управления, управляющими также и вы иедактор Липато Заказ 3847/12ЦНИИПИ Комитет Тираж 535елам изобретений и открытий при Совете М Москва, Центр, пр. Серова, д. 4 Подписноеистров СССР Типография, пр, Сапунова,ванием определенных цифр (или номеров контролируемого узла) в узле 8 индикации. Нарушение выполнения дрограм 1 мы обнаружения, авязанное с неиаправностью контроли. руемого узла, вызывает останов системыи на цифровых лампах узла 8 .индикации загорается номер неиапрааного узла. Предмет изобретения Программное устройство для обнаружениянеиопраэностей в цифровых вычислительных машинах, отличающееся тем, что, с целью автоматизации обнаружевия неисправностей в режиме,наладки разлидвных узлов вычислительных машин, оно оодержит матрицы опро са и матрицы регистрациями рабочих,пигналови помех, подключенные через коммутационное поле, выполневное в виде сменных кассет, к контрольным точкам, проверяемых узлов вычислительной машины, и узел управления, 10 подключенный ко в(сем матрицам и блоку дляиндикации яеиоправностей.

Смотреть

Заявка

772310

Л. А. Корытна, Б. Н. Малиновский

МПК / Метки

МПК: G01R 31/28, G06F 11/22

Метки: программное, цифровых, неисправностей, обнаружения, вычислительныхмашинах

Опубликовано: 01.01.1967
